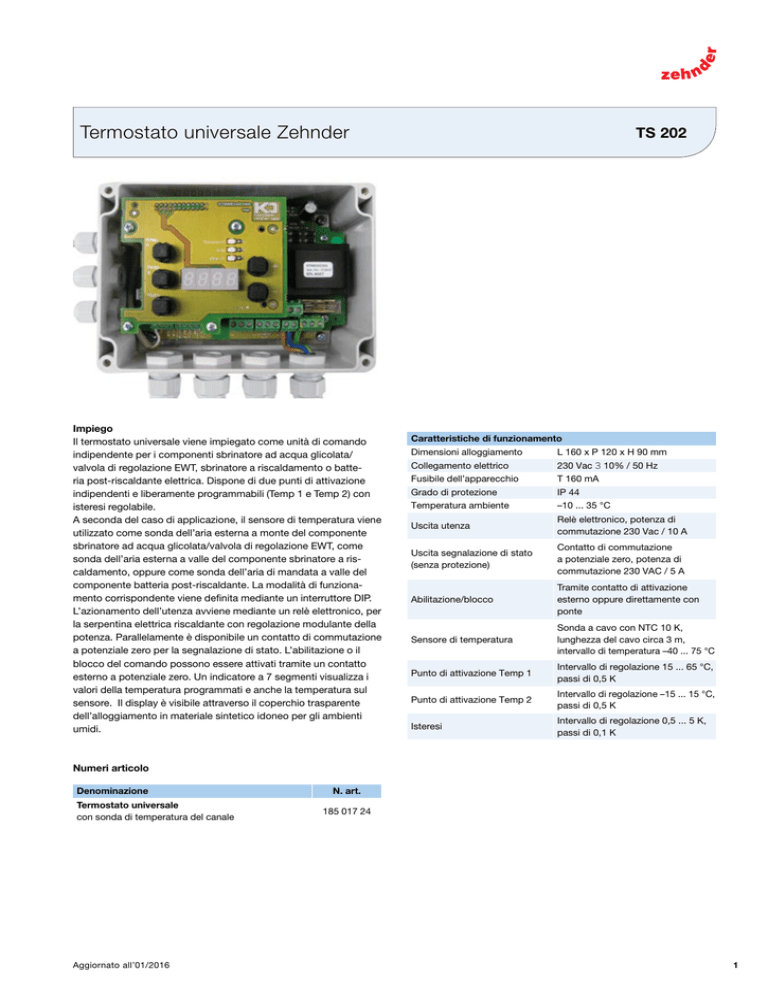

Termostato universale Zehnder
Termostato universale Zehnder
Impiego
Il termostato universale viene impiegato come unità di comando
indipendente per i componenti sbrinatore ad acqua glicolata/
valvola di regolazione EWT, sbrinatore a riscaldamento o batteria post-riscaldante elettrica. Dispone di due punti di attivazione
indipendenti e liberamente programmabili (Temp 1 e Temp 2) con
isteresi regolabile.
A seconda del caso di applicazione, il sensore di temperatura viene
utilizzato come sonda dell’aria esterna a monte del componente
sbrinatore ad acqua glicolata/valvola di regolazione EWT, come
sonda dell’aria esterna a valle del componente sbrinatore a riscaldamento, oppure come sonda dell’aria di mandata a valle del
componente batteria post-riscaldante. La modalità di funzionamento corrispondente viene definita mediante un interruttore DIP.
L’azionamento dell’utenza avviene mediante un relè elettronico, per
la serpentina elettrica riscaldante con regolazione modulante della
potenza. Parallelamente è disponibile un contatto di commutazione
a potenziale zero per la segnalazione di stato. L’abilitazione o il
blocco del comando possono essere attivati tramite un contatto
esterno a potenziale zero. Un indicatore a 7 segmenti visualizza i
valori della temperatura programmati e anche la temperatura sul
sensore. Il display è visibile attraverso il coperchio trasparente
dell’alloggiamento in materiale sintetico idoneo per gli ambienti
umidi.
TS 202
Caratteristiche di funzionamento
Dimensioni alloggiamento
L 160 x P 120 x H 90 mm
Collegamento elettrico
Fusibile dell’apparecchio
230 Vac ± 10% / 50 Hz
T 160 mA
Grado di protezione
IP 44
Temperatura ambiente
–10 ... 35 °C
Uscita utenza
Relè elettronico, potenza di
commutazione 230 Vac / 10 A
Uscita segnalazione di stato
(senza protezione)
Contatto di commutazione
a potenziale zero, potenza di
commutazione 230 VAC / 5 A
Abilitazione/blocco
Tramite contatto di attivazione
esterno oppure direttamente con
ponte
Sensore di temperatura
Sonda a cavo con NTC 10 K,
lunghezza del cavo circa 3 m,
intervallo di temperatura –40 ... 75 °C
Punto di attivazione Temp 1
Intervallo di regolazione 15 ... 65 °C,
passi di 0,5 K
Punto di attivazione Temp 2
Intervallo di regolazione –15 ... 15 °C,
passi di 0,5 K
Isteresi
Intervallo di regolazione 0,5 ... 5 K,
passi di 0,1 K
Numeri articolo
Denominazione
Termostato universale
con sonda di temperatura del canale
Aggiornato all’01/2016
N. art.
185 017 24
1
Termostato universale Zehnder
TS 202
Disegno quotato
Indicazione «VALORE EFFETTIVO»
Tasto «Temp 1»
Tasto «Temp 2»
Tasto «Isteresi»
Note
Come unità di comando per sbrinatore ad acqua glicolata/valvola di regolazione EWT si attivano entrambi i punti di attivazione
della temperatura!
Temp 1 -Valore nominale impostato per il raffreddamento dell’aria esterna - valvola di regolazione EWT su aspirazione aria
esterna tramite EWT
Temp 2 -Valore nominale impostato per il riscaldamento dell’aria esterna - valvola di regolazione EWT su aspirazione aria
esterna tramite EWT
Temp 2 <temperatura VALORE EFFETTIVO < Temp 1 - valvola di regolazione EWT su aspirazione aria esterna diretta
Come unità di comando per elementi riscaldanti si utilizza il tasto Temp 2 per modificare il rapporto pausa-impulso!
Zehnder Group Svizzera SA · Zugerstrasse 162 · 8820 Wädenswil · Svizzera
T +41 43 833 20 20 · F +41 43 833 20 21 · [email protected] · www.zehnder-systems.ch
CSY TS202, Termostato universale Zehnder, 0116, it, con riserva di modifiche
Indicazione «bloccato»
Indicazione «utenza ON»
Indicazione «apparecchio pronto»
Tasto + per incrementare il valore
Tasto - per diminuire il valore
