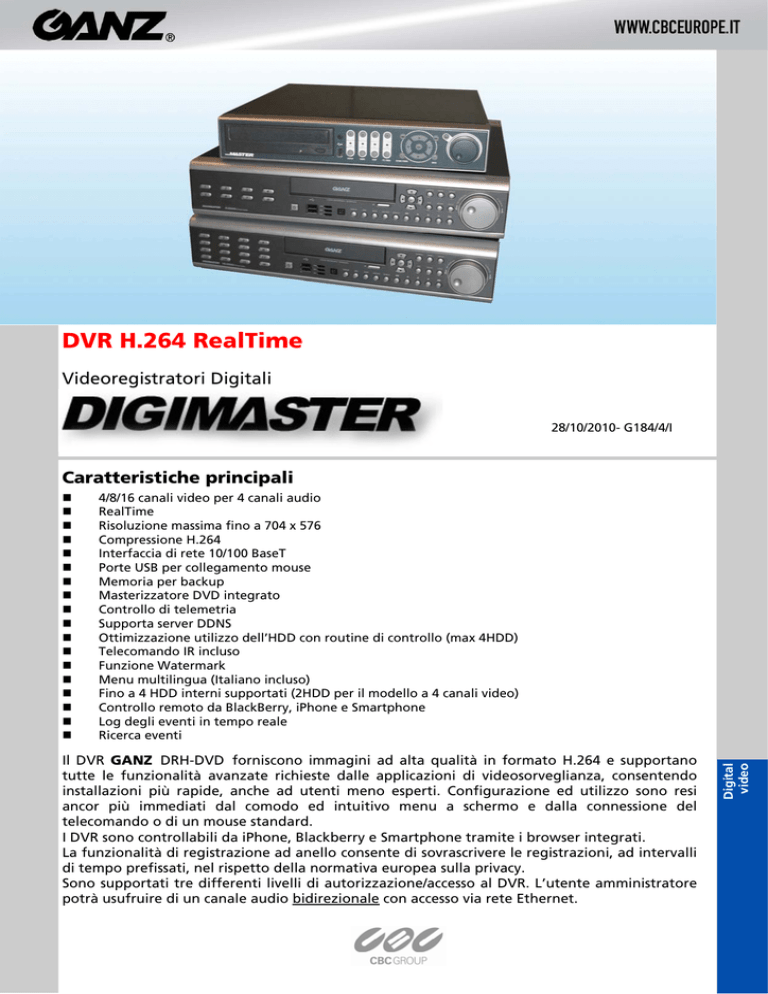

DVR H.264 RealTime - SI.BI.CI.IMPIANTI srl

DVR H.264 RealTime
Videoregistratori Digitali
28/10/2010- G184/4/I
Caratteristiche principali
Il DVR GANZ DRH-DVD forniscono immagini ad alta qualità in formato H.264 e supportano
tutte le funzionalità avanzate richieste dalle applicazioni di videosorveglianza, consentendo
installazioni più rapide, anche ad utenti meno esperti. Configurazione ed utilizzo sono resi
ancor più immediati dal comodo ed intuitivo menu a schermo e dalla connessione del
telecomando o di un mouse standard.
I DVR sono controllabili da iPhone, Blackberry e Smartphone tramite i browser integrati.
La funzionalità di registrazione ad anello consente di sovrascrivere le registrazioni, ad intervalli
di tempo prefissati, nel rispetto della normativa europea sulla privacy.
Sono supportati tre differenti livelli di autorizzazione/accesso al DVR. L’utente amministratore
potrà usufruire di un canale audio bidirezionale con accesso via rete Ethernet.
Digital
video
4/8/16 canali video per 4 canali audio
RealTime
Risoluzione massima fino a 704 x 576
Compressione H.264
Interfaccia di rete 10/100 BaseT
Porte USB per collegamento mouse
Memoria per backup
Masterizzatore DVD integrato
Controllo di telemetria
Supporta server DDNS
Ottimizzazione utilizzo dell’HDD con routine di controllo (max 4HDD)
Telecomando IR incluso
Funzione Watermark
Menu multilingua (Italiano incluso)
Fino a 4 HDD interni supportati (2HDD per il modello a 4 canali video)
Controllo remoto da BlackBerry, iPhone e Smartphone
Log degli eventi in tempo reale
Ricerca eventi
DVR H.264 RealTime
Specifiche tecniche
DR4H-DVD
Formati video
Alimentazione
Consumo
Ingressi video
Loop video
Uscite video Main
Uscite video SPOT
Ingressi audio
Uscite audio
HDD interni supportati
Controllo Velocità rete
Visualizzazioni
FPS live
Formato di reg.
Dim.Immagini
Modalità di reg.
Pre/Post allarme
FPS registrazione
Ricerca immagini
Risoluzione
Ingressi di allarme
Uscite d’allarme
Funzioni d’allarme
Rilev.movimento
Porte
Protocolli di rete
Impostazioni orario
Funzioni PTZ minime
Modelli
DR4H-DVD
DR8H-DVD
DR16H-DVD
DR-RM2
DR-RM1
DR16H-DVD
NTSC & PAL
12Vcc, 5A (adattatore 220V~incluso)
60W
4x FBAS 1,Vpp 75Ohm, BNC
100Vca-240Vca
65W
8x FBAS 1,Vpp 75Ohm, BNC
16x FBAS 1,Vpp 75Ohm, BNC
Sì
1x CVBS, 1x HDMI (1920x1080)
1x CVBS, 1x HDMI (1920x1080)
1x CVBS, 1x DVI (1920x1080)
1x VGA (1280x1024, 60Hz)
1x VGA (1280x1024, 60Hz)
1x S-Video
1x S-Video
1x FBAS 1,Vpp 75Ohm, BNC
4x FBAS 1,Vpp 75Ohm, BNC
4x connettori C-inch, line-in
1x connettori C-inch, line-out
Max. 2 x SATA
Max. 4 x SATA
Max. 4 x SATA
Su 8 livelli
Pieno schermo e multischermo programmabili
25fps per camera
H.264
2-5Kbyte (CIF), 5-10Kbyte (2CIF), 6-16Kbyte (4CIF)
Continua, timer, allarme, motion
Pre-allarme: 5 sec.s, post allarme 3 min. programmabile per telecamera
25fps (4CIF), 50fps (2CIF), 100fps (CIF)
50fps(4CIF),100fps(2CIF),200fps(CIF)
100fps(4CIF),200fps(2CIF),400fps(CIF)
Data ed ora, evento
704 x 576 (4CIF), 704 x 288 (2CIF), 352 x 288 (CIF)
4x TTL programmabili
8x TTL programmabili
16x TTL programmabili
1x relé
8xTTL +4x relé
16xTTL +4x relé
Movimento, perdita di segnale video, guasto, evento, invio email attraverso SMTP
18 x 22 aree per camera a sensibilità
16 x 16 aree per camera a sensibilità regolabile
regolabile
1xRS485, 1x Ethernet, 2x USB
2xRS485, 1x Ethernet, 3x USB
2xRS485, 1x Ethernet, 3x USB
TCP/IP, DHCP, DDNS, SMTP , RTSP
NTP server o manuale, supporta ora legale
Pan, tilt, zoom, fuoco, iride, preset
Live, ricerca, playback, audio bidirezionale , archiviazione, configurazione
Accesso remoto
Esportazione
OSD
Protezione dati
Autorizzazioni accesso
Condizioni di utilizzo
Peso
Dimensioni (HxWxD)
Upgrade software
Accessori inclusi
DR8H-DVD
3,8Kg
360 x 390 x 70 mm
AVI, JPG, BMP su memory stick USB, CD o DVD
multilingua
Attraverso watermark
Su tre livelli
5-50°C @ 80% RH non condensante
7,3Kg
430 x 460 x 90 mm
Via USB
Alimentatore, telecomando IR, CD con manuale
401684
401684
401686
401481
401482
DVR H.264 a 4 ingressi video, 100fps
DVR H.264 a 8 ingressi video, 200fps
DVR H.264 a 16 ingressi video, 400 fps
Kit installazione a rack 19” per modelli a 8CH e 16CH
kit installazione a rack 19” per modello a 4CH
CBC (EUROPE) Ltd. MILAN Branch
Via E.Majorana 2 - 20054 - Nova Milanese (MB)
Tel. +39 (0)362 365079 Fax. +39 (0)362 40012
E-Mail: [email protected] www.cbceurope.it
2/6
CBC si riserva di modificare le presenti specifiche senza preavviso
DVR H.264 RealTime
Organizzazione del sistema
Sensore di allarme
Telecamere
PC
Uscite a relè
Allarm
Stampante
Backup AVI
TCP/
Ingressi
video
Client WEB
Uscite
video
Backup
Telecomand
Monitor VGA e/o
video composito
CD-RW
USB
Pannello posteriore (16CH)
Pannello posteriore (4CH)
CBC (EUROPE) Ltd. MILAN Branch
Via E.Majorana 2 - 20054 - Nova Milanese (MB)
Tel. +39 (0)362 365079 Fax. +39 (0)362 40012
E-Mail: [email protected] www.cbceurope.it
3/6
CBC si riserva di modificare le presenti specifiche senza preavviso
DVR H.264 RealTime
Risoluzione Video 4CIF
I DVR della serie Digimaster si propongono di garantire la massima semplicità di
installazione e di utilizzo senza scendere a compromessi sulla qualità video rilasciata.
Per ogni telecamera l’utente potrà definire una differente risoluzione in modo da poter
ottimizzare l’utilizzo dei supporti di registrazione.
Sono disponibili 3 differenti risoluzione:
DR4H-DVD
4CIF (704x576): i DVR potranno registrare un massimo di 25fps su 4 telecamere
2CIF (704x288): i DVR potranno registrare un massimo di 50fps su 4 telecamere
CIF (352x288): i DVR potranno registrare un massimo di 100fps su 4 telecamere
DR8H-DVD
4CIF (704x576): i DVR potranno registrare un massimo di 50fps su 4 telecamere
2CIF (704x288): i DVR potranno registrare un massimo di 100fps su 4 telecamere
CIF (352x288): i DVR potranno registrare un massimo di 200fps su 4 telecamere
DR16H-DVD
4CIF (704x576): i DVR potranno registrare un massimo di 100fps su 4 telecamere
2CIF (704x288): i DVR potranno registrare un massimo di 200fps su 4 telecamere
CIF (352x288): i DVR potranno registrare un massimo di 400fps su 4 telecamere
Una comoda interfaccia grafica semplificherà all’utente la selezione dei frame-rate disponibili
alla risoluzione prescelta.
Interfacciamenti multipli
Al fine di rendere il controllo e l’utilizzo del dispositivo il più confortevole possibile, sono rese disponibili
differenti interfacce che potranno risultare confacenti a differenti tipologie di utilizzatore:
Telecomando IR: tutte le funzionalità sono accessibili attraverso il telecomando ad infrarosso incluso nei
prodotti forniti.
Pannello frontale: per un impiego più tradizionale del DVR, il pannello frontale è dotato di tasti di
selezione e di JOG/SHUTTLE per una revisione professionale delle immagini.
TASTIERA REMOTA RS485 (da acquistare a parte): il DVR è dotato di porta seriale RS485 utilizzabile per il
controllo di unità brandeggiabili e/o per il controllo tramite tastiere di videosorveglianza GANZ.
MOUSE: il DVR è stato dotato di interfacciamento USB per il collegamento di un mouse da PC. Attraverso
il puntatore ed i tasti del mouse sarà possibile accedere rapidamente a tutte le funzionalità,
rivoluzionando il concetto di videosorveglianza tradizionale.
Web-Browser: è inoltre possibile accedere ai DVR attraverso una comoda e sicura interfaccia web.
Sono state implementate tre differenti interfacce di backup, al fine di rendere ancor più intuitivo l’utilizzo del
DVR:
USB: tramite chiavetta USB (non fornita col DVR)
DVD: tramite masterizzatore DVD a bordo del DVR
(il supporto DVD non è fornito)
RETE IP: tramite software Remote Agent.
Nota:
Tutti i DVR serie Digimaster sono dotati di menu OSD
in Italiano.
CBC (EUROPE) Ltd. MILAN Branch
Via E.Majorana 2 - 20054 - Nova Milanese (MB)
Tel. +39 (0)362 365079 Fax. +39 (0)362 40012
E-Mail: [email protected] www.cbceurope.it
4/6
CBC si riserva di modificare le presenti specifiche senza preavviso
DVR H.264 RealTime
Utilizzo con cellulari
I DVR della serie Digimaster possono essere collegati a palmari PDA
tramite il web-browser integrato e digitazione delle credenziali di
accesso. Le modalità di utilizzo e visualizzazione dipendono dal
modello selezionato.
L’applicativo è stato testato con Smartphone e iPhone
Utilizzo del servizio DDNS
I DVR della serie Digimaster possono essere collegati alla rete pubblica Internet tramite servizio DDNS senza
necessità di indirizzo pubblico statico.
Tale servizio consente la connessione tramite Internet ma non può garantirne la continua disponibilità. Il
meccanismo base dei server DDNS è quello di essere direttamente contattati dai DVR non dotati di indirizzo
pubblico e di memorizzarne l’indirizzo temporaneo. Quando il provider di servizi internet richieda
l’aggiornamento dell’indirizzo pubblico dinamico, sarà necessario attendere l’aggiornamento delle tabelle del
server per una nuova connessione. L’utilizzo di server DDNS è garantito da standard internazionali e non dalle
specifiche dei prodotti GANZ.
Fino a 4 HDD con sovrascrittura a tempo prefissato (2HDD nel modello a 4 canali)
Per garantire la massima flessibilità di installazione, i DVR Digimaster possono supportare fino a 4HDD interni
che possono essere utilizzati in modalità sovrascrittura a tempo prefissato rispondendo alle vigenti normative
sulla privacy.
Visualizzazioni Multischermo programmabili
L’utente è abilitato a personalizzare le visualizzazioni multi schermo definendo diverse configurazioni delle
telecamere disponibili.
Covert Channel
È possibile nascondere telecamere riservate in fase di visualizzazione, i soli amministratori saranno autorizzati
alla riproduzione.
Uscite SPOT
È possibile selezionare l’ordine della sequenza oppure visualizzare una sola telecamera a schermo intero.
CBC (EUROPE) Ltd. MILAN Branch
Via E.Majorana 2 - 20054 - Nova Milanese (MB)
Tel. +39 (0)362 365079 Fax. +39 (0)362 40012
E-Mail: [email protected] www.cbceurope.it
5/6
CBC si riserva di modificare le presenti specifiche senza preavviso
DVR H.264 RealTime
CBC consiglia l’utilizzo di HDD SATA Seagate della serie SV35.3 modelli
500GB ed 1TB.
Costruttore
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
Seagate
HITACHI
HITACHI
HITACHI
HITACHI
HITACHI
Seagate
Seagate
Modello
ST3250310CS
ST3250312CS
ST3500312CS
ST3250311SV
ST3500410SV
ST3250318AS
ST3500418AS
ST31000322CS
ST3320311CS
ST3160318AS
ST3320418AS
ST31000528AS
ST31000525SV
ST31500541AS
HDS721025CLA382
HDS721032CLA362
HDS721050CLA362
HDS721010CLA332
HDS722020ALA330
ST3200641AS
ST3200542AS
GB
250G
250G
500G
250G
500G
250G
500G
1T
320G
160G
320G
1T
1T
1.5T
250G
320G
500G
1T
2T
2T
2T
Chiavette USB Testate
Costruttore
Transcend
Transcend
Transcend
Transcend
Sandisk
Sandisk
Sandisk
Sandisk
CBC (EUROPE) Ltd. MILAN Branch
Via E.Majorana 2 - 20054 - Nova Milanese (MB)
Tel. +39 (0)362 365079 Fax. +39 (0)362 40012
E-Mail: [email protected] www.cbceurope.it
Modello
JetFlash V10 (2G)
JetFlash V10 (4G)
JetFlash V10 (8G)
JetFlash V10 (16G)
Cruzer Micro U3 (2G)
Cruzer Micro U3 (4G)
Cruzer Micro U3 (8G)
Cruzer Micro U3 (16G)
GB
2G
4G
8G
16G
2G
4G
8G
16G
6/6
CBC si riserva di modificare le presenti specifiche senza preavviso
