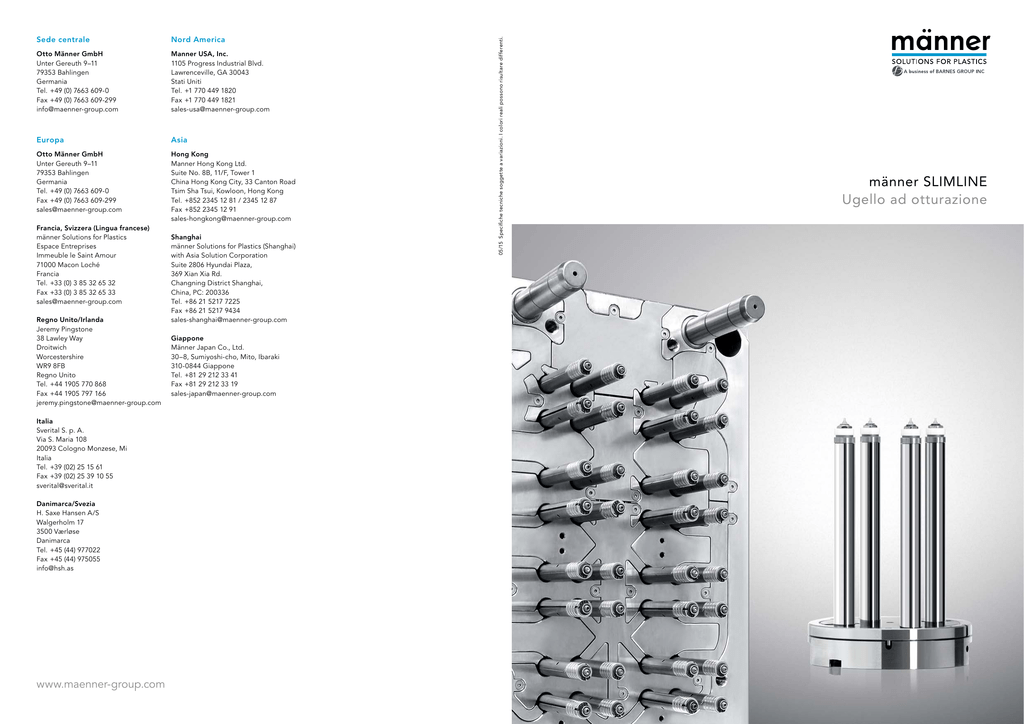

männer SLIMLINE Ugello ad otturazione

Nord America
Otto Männer GmbH
Unter Gereuth 9–11
79353 Bahlingen
Germania
Tel.+49 (0) 7663 609-0
Fax+49 (0) 7663 609-299
[email protected]
Manner USA, Inc.
1105 Progress Industrial Blvd.
Lawrenceville, GA 30043
Stati Uniti
Tel.+1 770 449 1820
Fax+1 770 449 1821
[email protected]
Europa
Asia
Otto Männer GmbH
Unter Gereuth 9–11
79353 Bahlingen
Germania
Tel.+49 (0) 7663 609-0
Fax+49 (0) 7663 609-299
[email protected]
Hong Kong
Manner Hong Kong Ltd.
Suite No. 8B, 11/F, Tower 1
China Hong Kong City, 33 Canton Road
Tsim Sha Tsui, Kowloon, Hong Kong
Tel.+852 2345 12 81 / 2345 12 87
Fax+852 2345 12 91
[email protected]
Francia, Svizzera (Lingua francese)
männer Solutions for Plastics
Espace Entreprises
Immeuble le Saint Amour
71000 Macon Loché
Francia
Tel.+33 (0) 3 85 32 65 32
Fax+33 (0) 3 85 32 65 33
[email protected]
Regno Unito/Irlanda
Jeremy Pingstone
38 Lawley Way
Droitwich
Worcestershire
WR9 8FB
Regno Unito
Tel.+44 1905 770 868
Fax+44 1905 797 166
[email protected]
Italia
Sverital S. p. A.
Via S. Maria 108
20093 Cologno Monzese, Mi
Italia
Tel.+39 (02) 25 15 61
Fax+39 (02) 25 39 10 55
[email protected]
Danimarca/Svezia
H. Saxe Hansen A/S
Walgerholm 17
3500 Værløse
Danimarca
Tel.+45 (44) 977022
Fax+45 (44) 975055
[email protected]
www.maenner-group.com
Shanghai
männer Solutions for Plastics (Shanghai)
with Asia Solution Corporation
Suite 2806 Hyundai Plaza,
369 Xian Xia Rd.
Changning District Shanghai,
China, PC: 200336
Tel.+86 21 5217 7225
Fax+86 21 5217 9434
[email protected]
Giappone
Männer Japan Co., Ltd.
30–8, Sumiyoshi-cho, Mito, Ibaraki
310-0844 Giappone
Tel.+81 29 212 33 41
Fax+81 29 212 33 19
[email protected]
05/15 Specifiche tecniche soggette a variazioni. I colori reali possono risultare differenti.
Sede centrale
männer SLIMLINE
Ugello ad otturazione
männer SLIMLINE
Mini Ugello ad otturazione per la lavorazione
affidabile anche dei tecnopolimeri
ualità del punto di iniezione impeccabile
Q
Tempi ciclo ridotti
• Affidabilità nel processo di produzione
• Per stampi con interassi ridotti e con alto numero di cavità, e per
applicazioni che prevedono spazi ristretti quali l’iniezione diretta vicino
al maschio e per l’iniezione interna
• Profilo termico omogeneo anche nella lavorazione di tecnopolimeri con
finestre di processo ristrette
• Corpo dell’ugello combinato con un puntale concepito appositamente
per soddisfare i requisiti imposti dalla lavorazione dei tecnopolimeri
• Anello isolante in materiale con proprietà termoisolanti elevate
• Nuovo elemento termoregolatore (in attesa di brevetto) integrato
• Design dell’ugello stabile, corpo più resistente a parità di dimensioni
di ­installazione
• Anello di guida aggiuntivo per l’otturatore
• Isolamento termico eccellente degli ugelli nelle zone di dissipazione
dallo ­stampo, grazie all’integrazione di componenti speciali
• Facile manutenzione
• Disponibile con lunghezza nominale fino a 204 mm
•
•
In caso di spazi ristretti
Realizzare il maggior numero di impronte nel minor spazio possibile:
una sfida che il collaudato ugello SLIMLINE di männer vince senza
problemi, contribuendo alla creazione di sistemi sempre più compatti,
più performanti , e con impronte più numerose, per la produzione di
manufatti plastici complessi di piccole e medie dimensioni. Questo
ugello ad otturazione presenta un design sottile, con un diametro
nominale di appena otto millimetri, che ne fa la soluzione ideale per
applicazioni caratterizzate da spazi ristretti o accessibilità ridotta. Ora,
männer ha perfezionato il già collaudato ugello SLIMLINE, applicandone i vantaggi alla fabbricazione di componenti industriali in tecnopolimeri quali, ad esempio, le resine termoplastiche semicristalline
o cristalline liquide. A parità di installazione, questo agile ugello offre
una migliore stabilità, assicurando una temperatura omogenea e, di
conseguenza, una lavorazione delicata e affidabile di fusi plastici
particolarmente sensibili.
Elemento termoregolatore* per una
temperatura omogenea
ue funzioni in una: riscaldamento degli ugelli e
D
­ottimizzazione del profilo termico
• Involucro della base in lega a elevata conducibilità termica
• La presenza di due fessure alternate agevola le operazioni
di montaggio e rimozione
•
*In attesa di brevetto
Specifiche tecniche
Connettori per cavi
Pistoni
Alloggiamento
per connettori
Capsula per
bevande sportive
Gocciolatori piatti
per irrigatori a goccia
Compatibile con
MSS (A PUNTO SINGOLO), MMS (MULTIPUNTO)
Diametro nominale ugello (mm)
08
Lunghezza (mm)
79, 104, 129, 154, 179, 204
Esempi di materie plastiche
Poliolefine (MFI 40-100), PP, PE, PE-LD, PE-HD, LCP, PBT, POM, PA, PS, ABS
