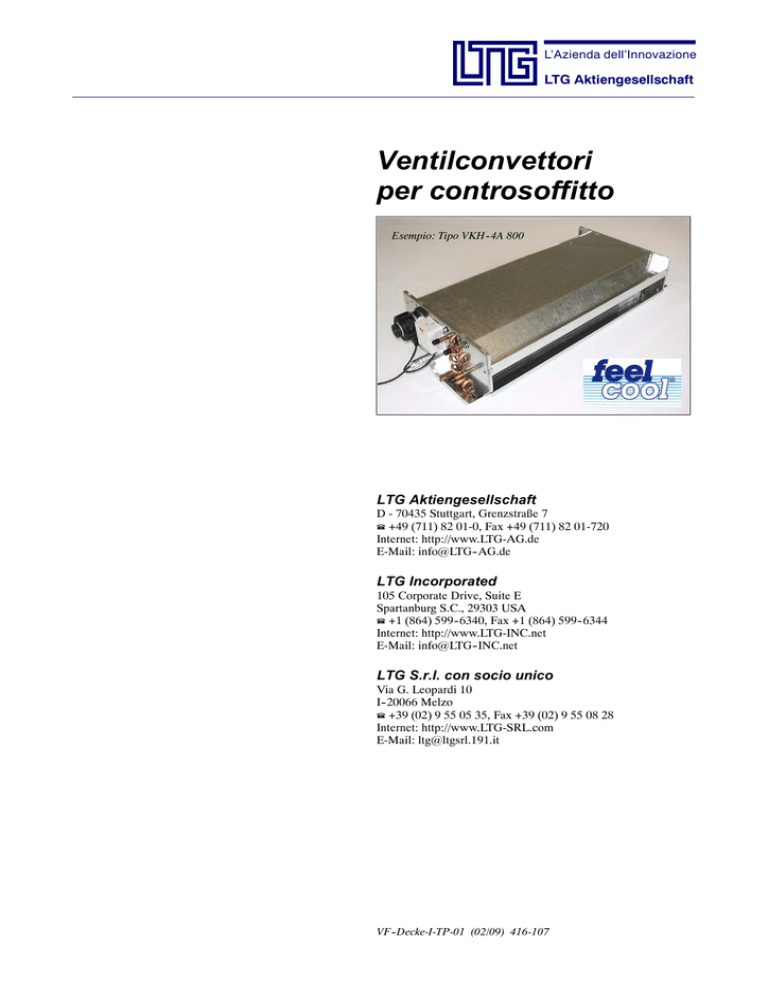

L’Azienda dell’Innovazione
LTG Aktiengesellschaft
Ventilconvettori
per controsoffitto
Esempio: Tipo VKH--4A 800
D - 70435 Stuttgart, Grenzstraße 7
 +49 (711) 82 01-0, Fax +49 (711) 82 01-720
Internet: http://www.LTG-AG.de
E-Mail: info@LTG-- AG.de
LTG Incorporated
105 Corporate Drive, Suite E
Spartanburg S.C., 29303 USA
 +1 (864) 599-- 6340, Fax +1 (864) 599-- 6344
Internet: http://www.LTG-INC.net
E-Mail: info@LTG-- INC.net
LTG S.r.l. con socio unico
Via G. Leopardi 10
I--20066 Melzo
 +39 (02) 9 55 05 35, Fax +39 (02) 9 55 08 28
Internet: http://www.LTG-SRL.com
E-Mail: [email protected]
VF--Decke-I-TP-01 (02/09) 416-107
Componenti LTG per il condizionamento - l'alternativa conveniente
Ventilconvettori LTG Raumluft
Funzionamento
Gamma di produzione
I ventilconvettori LTG-Raumluft funzionano con unventilatore tangenziale.
Il ventilatore preleva aria dall’ambiente, la convoglia
nello scambiatore di calore e la rinvia nell’ambiente. La
versione standard prevede un filtro d’aria direttamente
applicato sullo scambiatore di calore.
- Ventilconvettore per controsoffitto
Tipo VKE (vedi pagina 4 )
I ventilatori impiegati sono del tipo tangenziale (per i
ventilconvettori VKE del tipo radiale). I ventilatori tangenziali sono molto silenziosi ed esenti da manutenzione.
La regolazione del regime di rotazione è ottenuta mediante trasformatore a 5 voltaggi in uscita, comandabili da
commutatore esterno. È possibile il comando di diversi
apparecchi con unico commutatore, impiegando un trasformatore collettivo.
- Ventilconvettore per controsoffitto VentotelR
Tipo VKH per hotels (vedi pagina 15)
Tipo VDC (vedi pagina 24)
Tipo VFC (vedi pagina 30)
- Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto
Tipo LVC (vedi pagina 39)
La costruzione ed esecuzione molto robusta dei ventilconvettori comporta grandissima affidabilità e sicurezza
di funzionamento.
Tutti i ventilconvettori LTG sono disponibili in diverse
grandezze
Tipo VKE solo grandezza 1100
Tipo VKH solo grandezze 630, 800, 1000 e 1250
Tipo VDC solo grandezze 1000
Tipo VFC solo grandezze 500, 630, 800, 1000 e 1250
Tipo LVC solo grandezze 630, 800, 1000 e 1250
Vantaggi
Accessori / Esecuzioni speciali
I ventilconvettori funzionano con aria di ricircolo, a richiesta sono disponibili con attacco aria primaria
 ampia gamma di produzione
- per sistemi a due o quattro tubi
- diverse grandezze
 costruzione
- ventilazione tangenziale molto silenziosa
- assorbimento elettrico bassissimo
- su richiesta attacco aria primaria
 ventilazione ambiente
- mandata uniforme su tutta la lunghezza della griglia
di mandata
- direzionabilità della mandata dell’aria
- per l’ottimizzazione della ventilazione ambiente
- diverse forme di diffusione
 ingombri
- costruzione compatta e altezza contenuta
- spessore ridotto
 soluzioni - sistemi
- sistemi di regolazione completi
- soluzioni di ventilazione complete, con l’impiego
di ventilconvettori e diffusori lineari.
 manutenzione
- ventilatore esente da manutenzione, facilmente
smontabile
- filtro d’aria di semplice sostituzione
- scambiatore di calore posizionato in aspirazione,
facilmente accessibile
(vedi prospetto accessori per apparecchi di condizionamento LTG)
- apparecchi senza filtro e senza rete di protezione sul
canotto di mandata (standard con filtro e rete)
- bacinella di raccolta condensa con scarico
- attacchi idraulici 1/2”, sfiati,
attacchi flessibili con o senza sfiato
- griglia di mandata con o senza telaio
- plenum adduzione aria primaria
- accessori per la regolazione
Tolleranze
- Per le misure riportate in questo prospetto sono valide
le tolleranze globali secondo la DIN ISO 2768-- vL
per la griglia di ventilazione sono valide le tolleranze
speciali riportate sui disegni
- Tolleranze di torsione e rettilineità - per profilati estrusi
in alluminio - secondo la DIN EN 12020-- 2
Superficie
- Le superfici sono realizzate per l’impiego in ambienti condizionati secondo la DIN 1946 parte 2. Per altre esigenze
su richiesta
Le specifiche tecniche attuali sono riportate alla
fine del presente documento. Possono essere richieste
come documento in formato Word alla filiale competente
o all’indirizzo www.LTG-- AG.de.
E LTG Aktiengesellschaft  Grenzstraße 7  D-70435 Stuttgart   +49 (0711) 8201-0  Fax -720
VF-- Decke-- I-TP (02/09)
Internet: http://www.LTG-AG.de  E-Mail: [email protected]  Printed in Germany  Ausgaben mit früherem
Datum werden hiermit ungültig  Technische Änderungen vorbehalten  Former editions are invalid  Subject to technical modifications.
3
Ventilconvettore per controsoffitto tipo VKE
Il ventilconvettore per soffitto tipo VKE è particolarmente adatto all’impiego in hotels e locali adibiti ad ufficio. Poiché è canalizzabile, consente massima flessibilità
di scelta del sistema di distribuzione dell’aria e del posizionamento dell’apparecchio stesso.
Vantaggi
 Sistema LTG con diffusori aria LTG
 potenza frigorifera adattabile alle esigenze ambientali
 massima silenziosità
 installazione semplice e poco onerosa
 regolazione ottimizzata quindi funzionamento economico
 facilità di manutenzione
Funzionamento
Esecuzione
Ventilconvettore per soffitto con scambiatore di calore a
2 o 4 tubi ad alto rendimento termico, costruito con tubi
di rame ed alettatura in alluminio, adatto per pressioni di
esercizio fino a 10 bar, con regolazione sull’acqua mediante microvalvole.
Girante del ventilatore in materiale sintetico, infiammabile secondo UL 94 HB (versione non infiammabile su richiesta).
Esecuzione isolata, adatta anche al funzionamento a batteria condensante.
Unità ventilante di altissima qualità con curva caratteristica stabile, con livello sonoro molto basso; con motore
monofase a 6 poli con condensatore di esercizio.
Grandezza 1100
Il ventilatore aspira aria ambiente. L’aria aspirata attraversa uno scambiatore di calore e viene riimmessa in ambiente. Lo scambiatore è attraversato da acqua calda o
fredda secondo le esigenze.
Schema di funzionamento ventilconvettore per controsoffitto
tipo VKE
4
Ventilconvettore per controsoffitto tipo VKE - dimensioni
Vista di fronte
Vista laterale
Attacco acqua tubo in rame da 12 mm
per collegamento ad un raccordo rapido
Ø 15
250
110
36
acqua di mandata
13
25
Ø 15
acqua ritorno
1100
scarico condensa
Vista dall’alto
disaerazione
500
DN 200
21
scarico della tradizione
Ø 9 per sospensione mediante
aste filettate lato edificio
14
752
686
736
vasca condensa isolata
500
849
1100
Ventilconvettore per controsoffitto tipo VKE (presentazione sistema a 2 tubi), attacco acqua lato sinistro, come illustrato
5
Ventilconvettore per controsoffitto tipo VKE-4-1100 - dati tecnici
Applicazione standard 0-0, aspirazione libera, scarico libero
Dati acustici senza l’influsso di un controsoffitto, incl. attenuazione d’inserzione dei diffusori, con rumorosità fluidodinamica dei diffusori (miglioramento del livello acustico in funzione della posizione delle apertura nel controsoffitto
e delle caratteristiche di smorzamento del controsoffitto)
Peso: 42 kg
n
[-]
I
II
III
IV
V
I
II
III
IV
V
I
II
III
IV
V
II
III
IV
V
III
IV
V
III
IV
V
IV
V
IV
V
V
V
pext
[Pa]
0
10
20
30
40
50
60
70
80
90
V
[m3/h]
221
291
412
569
728
136
224
357
518
677
49
155
296
462
620
84
231
400
558
160
332
490
84
258
416
179
337
93
252
162
66
LA18
[dB(A)]
21
26
34
43
49
25
29
35
42
47
30
32
37
42
47
35
39
43
47
40
44
47
42
44
47
45
47
46
48
48
49
LwA
[dB(A)]
27
32
41
50
55
32
35
42
49
54
37
39
43
49
54
42
45
49
54
47
50
54
48
51
54
52
54
53
54
55
55
Qk /t
[W/K]
66
85
115
149
178
42
67
102
139
170
16
48
86
126
159
27
69
112
147
49
96
133
27
76
116
54
97
29
75
50
21
Qh /t
[W/K]
43
53
67
77
79
28
44
61
75
79
11
32
54
71
79
18
45
66
77
33
58
73
18
49
67
36
59
20
48
33
15
wok /pw
[kg/h]/[kPa]
woh /pw
[kg/h]/[kPa]
300/6
100/7
Pel
[W]
9
13
49
60
75
9
13
47
58
74
9
14
46
57
72
14
44
55
70
43
54
69
41
52
67
50
65
48
63
61
59
6
Ventilconvettore per controsoffitto tipo VKE-4-1100 - Dati tecnici
Esercizio con formazione di condensa (temperatura di mandata dell'acqua fredda 6 _C)
Applicazione standard 0-0
n
[-]
I
II
III
IV
V
I
II
III
IV
V
I
II
III
IV
V
II
III
IV
V
III
IV
V
III
IV
V
IV
V
IV
V
V
V
pext
[Pa]
0
10
20
30
40
50
60
70
80
90
V
LA18
LwA
Qk ges
[m3/h] [dB(A)] [dB(A)] [W]
221
21
27
1975
291
26
32
2379
412
34
41
2873
569
43
50
3294
728
49
55
3607
136
25
32
1330
224
29
35
1994
357
35
42
2675
518
42
49
3173
677
47
54
3522
49
30
37
514
155
32
39
1492
296
37
43
2406
462
42
49
3024
620
47
54
3409
84
35
42
860
231
39
45
2036
400
43
49
2833
558
47
54
3269
160
40
47
1530
332
44
50
2572
490
47
54
3101
84
42
48
862
258
44
51
2202
416
47
54
2887
179
45
52
1674
337
47
54
2594
93
46
53
947
252
48
54
2168
162
48
55
1543
66
49
55
679
Qk sens Qh /t wok /pw
woh /pw
Pel
[W/K] [kg/h]/[kPa] [kg/h]/[kPa] [W]
[W]
1258
43
9
1549
53
13
1973
67
49
2451
77
60
2907
79
75
834
28
9
1271
44
13
1790
61
47
2300
75
58
2767
79
74
323
11
9
937
32
14
1570
54
46
2130
71
57
2603
79
72
300/6
100/7
538
18
14
1300
45
44
1934
66
55
2419
77
70
962
33
43
1702
58
54
2216
73
69
539
18
41
1417
49
52
1987
67
67
1056
36
50
1721
59
65
592
20
48
1393
48
63
971
33
61
425
15
59
Legenda
n
- stadio
pext - perdita di carico esterna senza filtro
e senza cassette di collegamento
V
- portata d’aria
(valori approssimativi, scarto ¦10%)
LA18 - livello di pressione sonora, 18 m2 Sabine
- livello di potenza sonora ¦3 dB(A)
LwA
incl. emissioni sonore lato aspirazione,
lato mandata e trasmesse per via solido
Qk ges - potenza frigorifera totale a 26 _C / 50% u.r.
e temperatura d’acqua refr. mandata 6 _C
Qk sens - potenza frigorifera sensibile a 26 _C / 50% u.r.
e temperatura d’acqua refr. mandata 6 _C
Qh
- Gesamte Heizleistung
t
wok
woh
pw
Pel
T Ausblas
[_C]
8,9
10,0
11,6
13,1
14,0
7,6
9,0
10,9
12,7
13,7
6,4
7,9
10,1
12,2
13,4
6,8
9,1
11,5
13,0
8,0
10,6
12,4
6,8
9,5
11,7
8,3
10,7
7,0
9,4
8,0
6,7
- differenza di temperatura tra aria in
aspirazione e acqua di mandata
- portata d’acqua refrigerata nominale
- portata d’acqua di riscaldamento nominale
- perdita di carico lato acqua
- consumo di energia elettrica (¦20%)
Schema di collegamento elettrico
(vedi pag. 12)
7
LTG Sistema di climatizzazione VKE-4-1100 - Dati tecnici
Applicazione standard 0-0, aspirazione libera, scarico libero
Dati acustici senza l’influsso di un controsoffitto, incl. inserto smorzante per i
diffusori, con rumorosità fluidodinamica
dei diffusori (miglioramento del livello
sonoro in funzione della posizione delle
aperture nel controsoffitto e delle caratteristiche di smorzamento del controsoffitto)
n
[-]
I
II
III
IV
V
Aumento di pressione
AlimentaScarico
p
zione
[Pa]
[Pa]
[Pa]
0
0
0,0
0
0
0,0
0
0
0,0
0
0
0,0
0
0
0,0
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
27
32
41
50
55
221
291
412
569
728
9
13
46
55
68
66
85
115
149
178
43
53
67
77
79
Applicazione standard DLA 7-0
Dati acustici senza l’influsso di un controsoffitto, incl. inserto smorzante per il
DLA 7, con rumorosità fluidodinamica
dei diffusori (massimo miglioramento del
livello sonoro ~ 2 dB in funzione della
posizione delle aperture nel controsoffitto e delle caratteristiche di smorzamento del controsoffitto)
n
[-]
I
II
III
IV
V
AlimentaScarico
p
zione
[Pa]
[Pa]
[Pa]
0
2,7
2,7
0
4,5
4,5
0
9,3
9,3
0
17
17,0
0
26
26,0
DLA 7 - 600 tangenziale 2
cassetta speziale H = 250 mm
2 x DN 200
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
27
32
42
49
54
198
261
361
479
584
9
13
47
57
71
60
77
103
130
152
39
49
62
72
78
8
Dati acustici senza l’influsso di un controsoffitto, incl. inserti smorzanti per i diffusori,
con rumorosità fluidodinamica dei diffusori
(massimo miglioramento del livello acustico
~ 2 dB in funzione della posizione della
aperture nel controsoffitto e delle caratteristiche di smorzamento del controsoffitto
n
[-]
I
II
III
IV
V
Scarico
[Pa]
0
0
0
0
0
Alimentazione
[Pa]
5
8,5
16,8
28,3
41,2
p
[Pa]
5,0
8,5
16,8
28,3
41,2
LDB 20/8/2--1,2m
Applicazione standard Z2-0, lato mandata LDB 20/8/2
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
29
35
44
51
55
179
234
316
411
481
9
13
46
55
68
54
70
92
115
131
36
45
57
67
73
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
28
33
42
49
55
199
258
359
478
582
9
13
46
55
68
60
77
102
130
152
40
49
62
72
78
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
28
33
44
49
55
207
270
380
513
641
9
13
46
55
68
62
80
107
140
163
41
50
64
75
79
n
[-]
I
II
III
IV
V
Scarico
[Pa]
0
0
0
0
0
Alimentazione
p
[Pa]
[Pa]
2,6
2,6
4,9
4,9
9,5
9,5
17,3
17,3
26,2
26,2
LDB 20/8/3--1,2m
n
[-]
I
II
III
IV
V
Scarico
[Pa]
0
0
0
0
0
Alimentazione
p
[Pa]
[Pa]
1,7
1,7
3,2
3,2
5,9
5,9
10,9
10,9
16,5
16,5
LDB 20/8/4--1,2m
9
Applicazione standard Z2-A2, lato mandata LDB 20/8/2, lato aspirazione LDB 20/8/2
Poiché il rumore trasmesso per via solido
è limitato, il controsoffitto non apporta
un miglioramento acustico rilevante
Dati acustici senza l’influsso di un controsoffitto
n
[-]
I
II
III
IV
V
Scarico
[Pa]
- 7,7
- 12,9
- 22,9
- 36,1
- 47,3
Alimentazione
[Pa]
3,1
6,1
10,4
16,8
22,1
p
[Pa]
10,8
19,0
33,3
52,9
69,4
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
31
37
46
51
55
129
162
208
236
257
9
13
46
55
68
40
50
63
70
76
27
33
41
45
49
n
[-]
I
II
III
IV
V
Scarico
[Pa]
- 5,3
- 8,5
- 16,6
- 28
- 39,2
Alimentazione
[Pa]
2,3
3,6
6,3
11,3
15,5
p
[Pa]
7,6
12,1
22,9
39,3
54,7
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
29
35
44
50
54
157
210
278
337
380
9
13
46
55
68
48
63
82
97
107
32
41
51
59
64
n
[-]
I
II
III
IV
V
Scarico
[Pa]
- 4,4
- 6,9
- 13
- 22,9
- 33,3
Alimentazione
[Pa]
1,7
2,7
5,2
9,1
13,1
p
[Pa]
6,1
9,6
18,2
32,0
46,4
LwA
[dB(A)]
V
[m3/h]
Pel
[W]
Qk
[W/K]
Qh
[W/K]
28
33
43
50
55
169
227
307
387
443
9
13
46
55
68
52
68
89
109
122
35
44
55
64
70
10
Montaggio e manutenzione
Manutenzione
Montaggio
L’apparecchio VKE è costruito in modo da consentire una
facile manutenzione, quindi in modo tale da consentire,
come illustrato dalle immagini seguenti, il semplice
smontaggio di tutti i principali componenti.
Per il fissaggio lato edificio dell’apparecchio sono
presenti dei fori passanti Ø 9 (materiale di fissaggio lato
edificio).
Per la riduzione della propagazione del rumore per via solido il fissaggio deve essere eseguito con smorzatori delle
vibrazioni e deve essere evitato il contatto con elementi
del controsoffitto.
1. Rilascio della vasca di condensa/pulizia
3. Smontaggio della piastra di sottofondo/aspirazione
scambiatore di calore, lato mandata
La manutenzione degli apparecchi deve essere eseguita
nel rispetto delle norme vigenti nel rispettivo Paese.
2. Sostituzione del filtro ad inserimento
4. Smontaggio dell’unità ventilatore incl.
la flangia di fissaggio
11
Nota: - motore elettrico a 5 velocità (termostato attivo internamente)
- comando a gruppi possibile
- nei dati tecnici sono presenti l’assorbimento di corrente e la relativa potenza
Per il collegamento viene fornito un cavo da 2,3 m con controspina
blu
verde
giallo
ne1
o
bia
ne2
o
ro
I
ne3
o
ve
II
ne4
o
ar
III
ne5
o
ne
IV
V
L1
N
Regime alto
Regime basso
(stadioV)
(stadioI)
4
1
7
1:
2:
3:
4:
5:
6:
7:
8:
9:
L1 bianco
L2 rosso
L3 grigio
L4 arancione
L5 nero
N blu
PE giallo-- verde
2
8
3
9
5
6
12
Potenza frigorifera in % risp. al potenza nominale Qk
Potenza frigorifera a portate d'acqua diverse
stadio 1
stadio 2
stadio 3
stadio 4
stadio 5
60
90
120
150
180
210
240
270
300
330
360
Portata d’acqua w [kg/h]
Potenza calorifera in % risp. al potenza nominale Qh
Potenza calorifera a portate d'acqua diverse
stadio 1
stadio 2
stadio 3
stadio 4
stadio 5
13
Nomenclatura
VKE - 2 1100 / F / L / 2A200 / 2A200 / D
a 2 tubi
2
a 4 tubi
4
(regolazione con valvole)
grandezza
1100
senza filtro
con filtro
F
atacchi acqua sinistra
L
bocchetta lato mandata Ø 200
bocchetta lato aspirazione Ø 200
2A200
2A200
valvole a due vie a tre punti
valvole a tre vie a tre punti
D
3
14
Ventilconvettore per controsoffitto VentotelR tipo VKH per hotels
Specifica
Vantaggi
Il ventilconvettore VKH è stato sviluppato per l’impiego
in stanze di hotels. Con esso si possono realizzare diversi
sistemi di ventilazione dell’ambiente. E’ adatto all’installazione in controsoffitto.
 Funzionamento molto silenzioso
Funzionamento
Il ventilatore tangenziale aspira l’aria ambiente dal lato
inferiore dell’apparecchio. Quest’aria viene convogliata
attraverso uno scambiatore di calore, qui raffreddata o riscaldata e immessa di nuovo in ambiente.
 Altezza contenuta di 218 mm
 Filtro facilmente accessibile sul lato inferiore dell’apparecchio
 Operazione cambio filtro molto semplice
 Isolazione anticondensa per l’impiego di acqua a 6_C
 Bacinella raccolta condensa alta 40 mm, adatta per
l’impiego di pompa di scarico condensa
 Perdita di carico lato acqua contenuta
 Bassissimo assorbimento elettrico
bocca
premente
 Dimensionamento ottimale, salto termico di 5 K
bocca aspirante
Principio di funzionamento VKH
Esecuzione
Ventilconvettore tipo VKH
- sistema a 2 tubi per il riscaldamento o il raffreddamento
(VKH-- 2A)
- sistema a 4 tubi per il riscaldamento ed il raffreddamento (VKH-- 4A) con plenum aria primaria accoppiato
- con plenum mandata aria primaria (accessorio)
 E’disponibile come optional un plenum per l’aria primaria. La distribuzione dell’aria primaria e dell’aria secondaria può essere fatta da un’unica griglia di distribuzione
 Facilità di manutenzione perchè motore, girante e
scambiatore sono accessibili dal basso
Ventilconvettore per controsoffitto tipo VKH--4A 800 (sistema a 4 tubi)
15
Ventilconvettore per controsoffitto VentotelR tipo VKH-2A e 4A
dimensioni
Attenzione!
Posizione e grandezza delle portine d’ispezione
adatte alle esigenze di cantiere.
tubo in rame 12 mmm
indicato solo per attacchi
ad innesto rapido
lunghezza bocca premente misura A
ca.445
7.1
V9x25
sospensioni misura B
6.5
ca.406
22
15
A
30
Vista A
mand. rit.
rit. mand.
fredd. fredd. caldo caldo
119.5
44.5
lunghezza bacinella raccolta condensa misura C
21
630
800
1000
1250
56
110
A
[mm]
616
846
1046
1246
B
[mm]
572
802
1002
1202
C
[mm]
780
1010
1210
1410
Peso
[kg]
18
23
28
33
Apparecchio raffigurato: attacchi acqua sinistri
(a richiesta disponibili anche destri)
motore sempre a sinistra (visto di fronte)
Ventilconvettore per controsoffitto tipo VKH- 4A
tubo in rame 12 mmm
indicato solo per attacchi
ad innesto rapido
Attenzione!
ca.445
V9x25
7.1
Dimensioni
Grand.
Vista di fronte
10
46
59
218
90
40
79
bocca premente
6.5
ca.406
22
15
A
mand. rit.
fredd. fredd.
30
Vista A
119.5
44.5
21
46
79
10
ca.150
59
110
Ventilconvettore per controsoffitto tipo VKH- 2A
Dimensioni
218
56
40
bocca premente
Vista di fronte
Grand.
630
800
1000
1250
A
[mm]
616
846
1046
1246
B
[mm]
572
802
1002
1202
C
[mm]
780
1010
1210
1410
Peso
[kg]
18
23
28
33
Apparecchio raffigurato: attacchi acqua sinistri
(a richiesta disponibili anche destri)
motore sempre a sinistra (visto di fronte)
16
Ventilconvettore per controsoffitto VentotelR tipo VKH-4A
dati tecnici
Grandezza 630 - sistema a 4 tubi - riscaldamento e raffreddamento - VKH-4A 630
n
V
LA18
LwA
[-] [m3/h] [dB(A)] [dB(A)]
I
II
III
IV
V
160
235
310
390
495
24
30
34
39
46
30
36
40
45
52
Qk/t1
[W/K]
43
56
66
73
83
Qk2 Qk sens2 wok /pw Qh/t Qh3
woh /pw
[W]
[kg/h]/[kPa] [W/K] [W] [kg/h]/[kPa]
[W]
1032
728
26
1040
1344 1070
32
1280
1492 1245
35
1400
250/9,6
100/0,8
1606 1394
38
1520
1793 1668
41
1640
Pel Imax
[W] [mA]
22
26
28
32
39
170
n
V
LA18
LwA
[-] [m3/h] [dB(A)] [dB(A)]
I
II
III
IV
V
191
274
368
457
582
22
28
33
38
46
28
34
39
44
52
Qk/t1
[W/K]
51
66
78
86
98
woh /pw
[W]
[W]
1226
865
31
1240
1611 1281
37
1480
1771 1478
40
1600
250/12,2
100/1
1889 1639
42
1680
2120 1974
46
1840
Pel Imax
[W] [mA]
22
26
28
32
39
170
n
V
LA18
LwA
[-] [m3/h] [dB(A)] [dB(A)]
I
II
III
IV
V
220
330
430
535
680
24
30
36
42
47
30
36
42
48
53
Qk/t1
[W/K]
60
78
91
102
115
woh /pw
[W]
[W]
1426 1005
36
1440
1891 1504
44
1760
250/14,8
2069 1727
47
1880
100/1,2
2243 1947
50
2000
2484 2313
54
2160
Pel Imax
[W] [mA]
22
27
29
33
39
180
n
V
LA18
LwA
[-] [m3/h] [dB(A)] [dB(A)]
I
II
III
IV
V
265
395
505
625
800
24
31
36
41
47
30
37
42
47
53
Qk/t1
[W/K]
70
93
108
122
136
woh /pw
[W]
[W]
1678 1183
42
1680
2241 1782
52
2080
2441 2037
56
2240
250/17,8
100/1,5
2685 2330
60
2400
2940 2737
64
2560
Pel Imax
[W] [mA]
22
27
29
33
39
180
I valori riportati sono validi per ventilconvet. nudo, senza controsoffitto, con filtro e griglia di mandata, motore 8 W
1 con temperatura acqua di mandata a 16_C, aria in aspirazione a 26_C e batteria asciutta
2 con temperatura acqua di mandata a 6_C, aria in aspirazione a 26_C con 50% di umidità relativa
3 con acqua di mandata a 60_C e aria in aspirazione 20_C
Legenda
Qk sens - potenza frigorifera sensibile
- portata d’acqua refrigerata nominale*
w
n
- stadio
ok
p
w
V
- portata d’aria (valori approssimativi, scarto ¦10%)
2
Q
- potenza calorifera totale
h
LA18 - livello di pressione sonora, 18 m Sabine
w
- portata d’acqua di riscaldamento nominale*
oh
LwA - livello di potenza sonora ¦3 dB(A)
P
(senza carenatura)
el
I
- assorbimento elettrico massimo V-- stadio
t
- differenza di temperatura tra aria in aspirazione
max
e acqua di mandata
*fattore di correzione ad altre portate vedi pag. 20, 21
Qk - potenza frigorifera totale
(vedi pag. 52)
17
Ventilconvettore per controsoffitto VentotelR tipo VKH-2A
dati tecnici
Grandezza 630 - sistema a 2 tubi - riscaldamento o raffreddamento - VKH-2A 630
1080
Qk sens2
[W]
762
1800
22
59
1416
1127
2360
26
40
69
1559
1305
2760
39
45
79
1738
1509
3160
32
46
52
90
1944
1808
3600
39
n
[-]
V
[m3/h]
LA18
[dB(A)]
LwA
[dB(A)]
Qk /t1
[W/K]
Qk2
[W]
I
160
24
30
45
II
235
30
36
III
310
34
IV
390
V
495
Qh3
[W]
wok /pw
[kg/h]/[kPa]
250/13,5
Pel
[W]
28
Imax
[mA]
170
n
[-]
I
II
III
IV
V
V
[m3/h]
188
269
350
426
540
LA18
[dB(A)]
24
30
34
39
46
LwA
[dB(A)]
30
36
40
45
52
Qk /t1
[W/K]
53
69
82
93
106
Qk2
[W]
1274
1662
1868
2034
2293
Qk sens2
[W]
988
1385
1596
1800
2143
Qh3
[W]
2120
2760
3280
3720
4240
wok /pw
[kg/h]/[kPa]
250/17
Pel
[W]
22
26
28
32
39
Imax
[mA]
170
n
[-]
V
[m3/h]
LA18
[dB(A)]
LwA
[dB(A)]
Qk /t1
[W/K]
Qk2
[W]
I
II
III
IV
V
220
330
430
535
680
24
30
36
42
47
30
36
42
48
53
62
81
95
110
124
1490
1978
2164
2422
2683
Qk sens2
[W]
1050
1573
1806
2102
2497
Qh3
[W]
2480
3240
3800
4400
4960
wok /pw
[kg/h]/[kPa]
Pel
[W]
Imax
[mA]
250/21
22
27
29
33
39
180
n
[-]
I
II
III
IV
V
V
[m3/h]
265
395
505
625
800
LA18
[dB(A)]
24
31
36
41
47
LwA
[dB(A)]
30
37
42
47
53
Qk /t1
[W/K]
73
97
113
132
147
Qk2
[W]
1752
2328
2554
2904
3175
Qk sens2
[W]
1235
1852
2131
2520
2955
Qh3
[W]
2920
3880
4520
5280
5880
wok /pw
[kg/h]/[kPa]
250/26
Pel
[W]
22
27
29
33
39
Imax
[mA]
180
I valori riportati sono validi per ventilconvet. nudo, senza controsoffitto, con filtro e griglia di mandata, motore 8 W
1 con temperatura acqua di mandata a 16_C, aria in aspirazione a 26_C e batteria asciutta
2 con temperatura acqua di mandata a 6_C, aria in aspirazione a 26_C con 50% di umidità relativa
3 con acqua di mandata a 60_C e aria in aspirazione 20_C
Qk sens - potenza frigorifera sensibile
Legenda
- portata d’acqua refrigerata nominale*
w
ok
n
- stadio
p
w
V
- portata d’aria (valori approssimativi, scarto ¦10%)
2
Q
- potenza calorifera totale
h
LA18 - livello di pressione sonora, 18 m Sabine
Pel
LwA - livello di potenza sonora ¦3 dB(A)
Imax
- assorbimento elettrico massimo V-- stadio
(senza carenatura)
t
- differenza di temperatura tra aria in aspirazione
*fattore di correzione ad altre portate vedi pag. 22
e acqua di mandata
Qk - potenza frigorifera totale
(vedi pag. 52)
18
Ventilconvettore per controsoffitto VentotelR tipo VKH - accessori
Accessori/Esecuzioni speciali
-
Dimensioni
valvola a due vie con servocomando a 3 punti (24 V)
valvola a due vie con servocomando elettrotermico
commutatore a 3 stadi (spento/3/2/1)
filtro d’aria autoestinguente di facile sostituzione
Accessorio - Plenum aria di rinnovo
Plenum aria di rinnovo sempre di fronte al lato attacco
acqua
Grand.
A
[mm]
B
[mm]
C
[mm)
Peso
[kg]
630
616
572
780
19
800
846
802
1010
24
1000
1046
1002
1210
29
1250
1246
1202
1410
34
ca.445
V9x25
7.1
22
ca.406
Plenum aria di rinnovo
Attacco aria DN 125
65
13
A
15
13
67
DN125
40
46
59
175
Vista di fronte
10
56
90
Vista A
12.4
bocca premente
218
21
119.5
44,5
79
mand. rit.
rit. mand.
fredd. fredd. caldo caldo
30
109
110
Attenzione!
Ventilconvettore per controsoffitto tipo VKH con plenum aria di rinnovo
19
Ventilconvettore per controsoffitto tipo VKH -4A
110
100
90
80
I
II
III Stadio
IV
V
70
60
50
50
100
150
200
250
300
Perdita di carico lato acqua della batteria di raffreddamento a portate d'acqua diverse
Perdita di carico lato acqua pw [kPa]
15
10
Gr. 1250
Gr. 1000
Gr. 800
Gr. 630
1
40
50
60
70
80
90 100
200
300
20
Ventilconvettore per controsoffitto VentotelR tipo VKH -4A
Potenza calorifera a portate d'acqua diverse
Potenza calorifera in % risp. al potenza nominale Qh
110
105
100
95
90
I
II
III Stadio
IV
V
85
80
75
70
50
60
70
80
90
100
110
120
4
3
2
Gr. 1250
Gr. 1000
Gr. 800
1
0,9
0,8
0,7
0,6
Gr. 630
0,5
0,4
40
50
60
70
80
90 100
200
300
21
Ventilconvettore per controsoffitto VentotelR tipo VKH -2A
110
100
90
80
I
II
III Stadio
IV
V
70
60
50
50
100
150
200
250
300
20
10
5
Gr. 1250
Gr. 1000
Gr. 800
Gr. 630
1
40
50
60
70
80
90 100
200
300
22
Ventilconvettore per controsoffitto VentotelR tipo VKH
Nomenclatura
VKH - 2 800 / A / F / L / - - - / D
a 2 tubi
2
a 4 tubi
4
grandezza
630
800
1000
1250
A = con resa ottimizzata
A
senza filtro
con filtro
attacchi acqua a sinistra
attacchi acqua a destra
F
L
R
senza attacco aria di rinnovo
--attacco aria di rinnovo a sinistra L . .
attacco aria di rinnovo a destra R . .
valvola a tre vie a tre punti
valvola termica
D
3
T
23
Ventilconvettore per controsoffitto tipo VDC
Specificazione
Vantaggi
Il ventilconvettore LTG per controsoffitto tipo VDC è
stato studiato per l’impiego in controsoffitti con poca altezza disponibile. In fase di raffreddamento l’aria, riscaldata lungo la facciata, arriva direttamente al ventilconvettore e qui raffreddata.
 altezza contenuta di 240 mm
Funzionamento
 funzionamento senza formazione di condensa
Il ventilatore aspira aria ambiente dal lato rivolto verso la
facciata. Quest’aria attraversa lo scambiatore di calore,
qui si riscalda o si raffredda e viene riammessa in ambiente attraverso l’altro lato della griglia di ventilazione.
 costruzione richiedente poca manutenzione. Togliendo
la griglia di ventilazione si accede facilmente a valvole
e scambiatore di calore
Esecuzione
Ventilconvettore per controsoffitto tipo VDC grandezza
1000 per:
- sistemi a due tubi per il raffreddamento o il riscaldamento
 griglia di ventilazione esteticamente piacevole, colore
RAL a scelta, montaggio a cornice sovrapposta o a
punto di testa
 alto comfort termico nella zona di permanenza
 altissima economicità grazie a portata d’acqua molto
contenuta
 aria aspirata e riimmessa in ambiente attraverso un’unica griglia
 funzionamento particolarmente silenzioso
Ventilconvettore tipo VDC 1000 (sistema a due tubi)
24
Ventilconvettore per controsoffitto tipo VDC - dati tecnici
Grandezza 1000 - sistema a due tubi- per il raffreddamento o il riscaldamento
n
[-]
I
V
[m3/h]
200
LA18
[dB(A)]
23
LwA
[dB(A)]
29
Qk /t
[W/K]
35
Qk1
[W]
350
II
290
32
38
48
480
III
350
39
45
56
560
IV
420
44
50
62
620
33
V
450
49
55
66
660
39
woh /pw
[kg/h]/[kPa]
Pel
[W]
22
Imax
[mA]
26
200/9,5
28
170
I dati sono validi per apparecchio completo di griglia di ventilazione
Portata d’acqua in raffreddamento 200 kg/h
1 con temperatura acqua entrante 16_C e 26_C temp. ambiente, ad altezza di 1,1 m, funzionamento a batteria secca
Legenda
n
V
LA18
LwA
Qk
-
stadio
portata d’aria (¦10%)
livello di pressione sonora, 18 m2 Sabine
livello di potenza sonora ¦3 dB(A)
(senza rivestimento del controsoffitto)
- potenza frigorifera
Accessori/Esecuzioni speciali
- Valvole con servocomando elettrotermico
t
- differenza di temperatura tra tVL - tR
wok - portata d’acqua refrigerata nominale*
pw - perdita di carico lato acqua
tVL - temperatura acqua di mandata
- temperatura ambiente a 1,1 m d’altezza
tR
*fattore di correzione ad altre portate vedi pag. 29
Ingombri
(per moduli 300 x 1200 o 1250)
Montaggio a cornice sovrapposta:
Grandezza 1000 - L x B x H = ca. 1240 x 340 x 240 mm
Montaggio a giunto di testa:
Grandezza 1000 - L x B x H = ca. 1320 x 300 x 240 mm
Vista dal basso verso il ventilconvettore per controsoffitto tipo VDC 1000
25
movimento dell'aria in ambiente
Condizioni da rispettare in fase di progettazione
Facciata
min. 3,00 m
min. 2,8 m
Sezione di un ufficio classico con 6 m di lunghezza e 2,8 m d’altezza. Movimento schematico dell’aria
Raffreddamento
Altissimo comfort termico fino a 50 W/m2 - I stadio
L’aria calda, direttamente aspirata attraverso l’apparecchio, viene raffreddata e riimmessa in ambiente. Nel percorso lungo il soffitto si miscela con l’aria ambiente diminuendo velocità e salto termico.
Movimento dell'aria in ambiente
I stadio
II stadio
26
Ventilconvettore per controsoffitto tipo VDC - dimensioni
montaggio a cornice sovrapposta
asola 9 x 18 per barre filettate M6,
lunghezza barre filettate max. 350 mm
36
18
attacco tubo
rame 12 x 1
232
37
mand.
raffr.
“X”
240 +1
172
rit. raffr.
151
120
286
±1
340 ±1
Attenzione!
Vista “X”
lunghezza apparecchio 1175
distanza sospensioni 1070
20,5
1186 ±1
lunghezza tot. diffusore 1240
Ventilconvettore per controsoffitto tipo VDC 1000 (per sistemi a 2 tubi), montaggio a cornice sovrapposta
27
Ventilconvettore per controsoffitto tipo VDC - dimensioni
montaggio a giunto di testa
asola 9 x 18 per barre filettate M6,
lunghezza barre filettate max. 350 mm
16
rit. raffr.
37
“X”
mand.
raffr.
Attenzione!
Vista “X”
lunghezza apparecchio 1174
distanza sospensioni 1070
attacco ad innesto
rapido di rame
12 x 0,75
1302 ±1
lunghezza tot. diffusore 1320 ±1
Ventilconvettore per controsoffitto tipo VDC 1000 (per sistemi a 2 tubi), montaggio a giunto di testa
28
120
100
80
I
II
III
IV
60
Stadio
V
40
50
100
150
200
250
300
30
20
10
5
2
1
0,6
30
50
100
200
300
500
29
Sistema di condizionamento IndiventR
Aria
Aria primaria
d’espulsione
4000 - 7500
 Immissione a
Griglia di ricircolo
miscelazione 
abbattimento della temperatura mediante miscelazione
con l’aria ambiente
 Movimento a
dislocamento
dell’aria di mandata
miscelata con l’aria
ambiente
 Termica e movimento ascendente dell’aria asportano carichi termici e sostanze inquinanti dalla zona di permanenza
 Ricircolazione verso la gri-glia di ripresa, espulsione e miscelazione con l’aria di mandata
> 2500
Acqua
fredda
Raffigurazione schematica dell’andamento dei filetti fluidi con il sistema IndiventR
Le esigenze
II funzionamento
I sistemi moderni di condizionamento devono essere in
grado di smaltire carichi termici ed agenti inquinanti
senza creare correnti moleste. Devono inoltre garantire la
massima flessibilità d’arredamento e d’utilizzo degli ambienti.
Un diffusore del tipo LDB con raffreddamento integrato,
è installato a soffitto sul lato corridoio. Da qui viene immessa aria trattata e raffreddata. Il riscaldamento è ottenuto mediante corpi radianti posti sotto finestra.
Questa disposizione garantisce una perfetta ventilazione
dell’ambiente sia d’estate sia d’inverno.
Nella zona di miscelazione  avviene l’abbattimento
della velocità e della differenza di temperatura rispetto
alla temperatura ambiente.
L’aria  immessa verticalmente dall’alto viene sospinta
a bassa velocità e con poca turbolenza in direzione delle
finestre. La velocità dell’aria è indipendente dalla potenza frigorifera. La differenza di temperatura in ambiente tra quota pavimento e altezza d’uomo è contenuta
in 1K al massimo.
L’aria riscaldata da persone od oggetti sale verso il soffitto. In prossimità del soffitto, distante dalla zona occupata da persone, si forma un cuscino d’aria più calda. .
Mediante la griglia di ripresa, l’aria calda e viziata viene
estratta  dall’ambiente. In questo modo, con il sistema
Indivent si riesce a sfruttare, risparmiando, la stratificazione termica.
La soluzione
II sistema LTG-- IndiventR soddisfa queste esigenze. Raggiunge un altissimo livello di comfort termico sfruttando
i vantaggi di due sistemi di ventilazione, l’immissione a
miscelazione e la diffusione a dislocamento.
I vantaggi
 Il comfort
- altissimo rendimento frigorifero e uniformità di temperatura in tutta la zona di permanenza
- grande comfort termico grazie alla velocità dell’aria
molto contenuta e alla turbolenza ridotta
- carichi termici ed inquinanti asportati dall’alto, per
migliorare ulteriormente la qualità dell’aria ambiente
 Economicità
- risparmio energetico, motori a basso assorbimento
 Flessibilità
- il sistema non vincola l’architettura interna
- si ha libera scelta nell’arredamento e nel posizionare
i posti di lavoro
Gamma di produzione
La parte centrale del sistema è il diffusore lineare LDB
con raffreddamento integrato, il terminale Indivent.
Sono disponibili i seguenti tipi:
Tipo LVC
Ventilconvettore con regolazione sull’acqua mediante
valvole, a richiesta con attacco aria primaria. Disponibile
in quattro grandezze.
39
Ventilconvettore per controsoffitto tipo LVC
L'installazione
Consigli per l'installazione
L’apparecchio si installa a soffitto, in una finta trave o in
controsoffitto. Va collegato alla rete dell’acqua refrigerata e alla rete dell’aria primaria.
Il posizionamento ottimale dei diffusori lineari dipende da:
- utilizzo dell’ambiente
- tipo di ambiente
- struttura del soffitto
- ricircolo dell’aria nel controsoffitto
La grande adattabilità dei diffusori e la flessibilità di
orientamento dei filetti fluidi, consentono diverse soluzioni, valide dal punto di vista fluidodinamico ed architettonico.
Sistema di condizionamento
IndiventR tipo LVC
La soluzione più semplice è far ricircolare l’aria attraverso un controsoffitto retinato aperto.
Non problematici sono pure i controsoffitti chiusi e controsoffittature parziali (finta trave). In questi casi il ricircolo dell’aria è garantito da fessure con adeguata sezione libera oppure apposite griglie di ricircolo.
La velocità media dell’aria, in queste fessure o griglie,
dovrebbe essere contenuta entro 0,6 fino a 0,9 m/s (contrazione dei filetti non considerata).
Per l’impiego di diffusori LTG in prossimità di pareti interne, sono validi i seguenti consigli:
- con controsoffitto continuo (senza gradino), la distanza
minima tra mandata e ricircolo deve essere di
ca. 1 metro
Zona di miscelazione
- distanza ideale tra parete interna e diffusore da 0,6 a
1 metro
- in presenza di armadi d’incasso alti fino al soffitto, la distanza minima dal frontale dell’armadio deve essere di
0,2 metri
- armadi posizionati sotto il diffusore non influenzano
l’andamento dei filetti fluidi, se la distanza tra diffusore
e armadio è di ca. 0,4 metri o più.
Deviazione del flusso d’aria a pavimento
L’aria riscaldata da persone o apparecchi sale
verso l’alto
Esempio d’installazione sistema IndiventR
40
Ventilconvettore per controsoffitto tipo LVC-2
Il sistema Indivent tipo LVC è del tipo a 2 tubi, con regolazione sull’acqua mediante valvole
Vantaggi
Funzionamento
 Diverse grandezze
quattro grandezze
Il ventilconvettore LTG tipo LVC è dotato di un ventilatore tangenziale, che aspira aria dal controsoffitto. L’aria
attraversa uno scambiatore di calore, viene raffreddata e
immessa di nuovo in ambiente tramite plenum e diffusore
lineare. Il filtro d’aria è posto direttamente davanti allo
scambiatore di calore.
I ventilatori tangenziali sono molto silenziosi ed esenti da
manutenzione. Il motore a rotore interno a 5 avvolgimenti, consente 5 velocità di rotazione ed è collegato ad
un quadretto elettrico (vedi schema di collegamento a
pag. 45).
I ventilconvettori sono disponibili anche con attacco aria
primaria. In questo caso l’aria primaria è diffusa da una
feritoia supplementare e con plenum indipendente.
L'esecuzione
Diffusore lineare LDB
Rullini: polistirolo nero opaco
polistirolo bianco opaco
Profilati: alluminio anodizzato al naturale
verniciati simile RAL oppure cromati
Plenum: lamiera d’acciaio zincata
Raffreddamento integrato
Mobile: lamiera d’acciaio zincata
Batteria: tubo di rame con
alette in alluminio
Filtro:
Classe EU 2
Attenzione: La temperatura dell’acqua refrigerata di
mandata deve essere superiore alla temperatura di rugiada ( ≧ 16_C), dato che l’apparecchio non è adatto al
funzionamento a batteria bagnata.
 Livello sonoro molto contenuto
ventilatore tangenziale silenzioso
 Economicità
gruppo ventilante a bassissimo consumo energetico
 Regolazione semplice
possibilità di comando a gruppi di unità
 Flessibilità
come optional è disponibile la versione con attacco aria
primaria
 Adattabilità
diffusore lineare a filetti fluidi orientabili, per l’ottimizzazione della ventilazione ambiente
 Esecuzione
i profili del diffusore sono disponibili in diverse esecuzioni e diversi colori
 Ingombri contenuti
La costruzione compatta consente l’installazione anche
in controsoffitti con spazio ridotto
 Facile manutenzione
Il filtro facilmente sostituibile ed il gruppo motore-ventilatore esente da manutenzione, facilitano e riducono
al minimo le operazioni di manutenzione
41
Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto tipo LVC-2 con diffusore lineare tipo LDB 20/8/4 o LDB 12/8/4
specificazione, dimensioni, dati tecnici
Specificazione
Dimensioni
Ventilconvettore con uno scambiatore di calore per il riscaldamento o il raffreddamento dell’aria ambiente.
Regolazione centrale sull’acqua.
Gr.
527
563
685
21 / 1250
630
627
663
885
26 / 1250
800
857
893
1085
31 / 1500
1000
1057
1093
1335
37 / 1750
1250
1257
1293
1535
44 / 2000
misura B
31.5
att. idr.
210
196
150
12
15
sospensione
64
46
160
25
misura E (variabile min.misura C + 100 mm)
misura F (variabile min.lungh.plenum + 6 mm)
bacinella racc.
condensa mobile
170
morsettiera
li.121
misura D
Vista
160
352
267
216
100
22
10
misura C
25
Peso [kg]
con diffusore [mm]
500
Montaggio verticale o orizzontale (nel controsoffitto).
Attacchi acqua destri o sinistri con filettatura 1/2”
e sfiato.
219
31.5
B
C
D
[mm] [mm] [mm]
160
scatola morsettiera
LDB 20/8/4/11
LDB 12/8/4/11
Raccordo per scambiatore di calore
raffigurato come tubo liscio (Cu 12 mm),
mentre per il raccordo 1/2”
valgono dimensioni diverse.
Vista sempre con diffusore di fronte
Motore sempre sul lato sinistro
Attacchi idraulici a scelta
(raffigurati attacchi idraulici a sinistra)
Attenzione!
Ventilconvettore per controsoffitto tipo LVC con LDB 20/8/4/11 (LDB 12/8/4/11)
Dati tecnici
Assorbimento elettrico e consumo di energia elettrica per apparecchi con e senza filtro
Grandezza
630 e 800
1000 e 1250
altri dati tecnici vedi pagina seguente
Imax
[mA]
90
130
Consumo di energia elettrica motore Pel (± 20 %)
[W]
I
17 W
16 W
II
18 W
18 W
Stadio
III
19 W
20 W
IV
20 W
22 W
V
22 W
24 W
(vedi pag. 52)
42
Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto tipo LVC-2 con diffusore lineare tipo LDB 20/8/4 - dati tecnici
Regime-stadio
Grandezza 630
I
II
III
IV
V
Lunghezza diffusore attivo 1000 mm
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
190
230
270
310
350
36
43
50
50
50
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
48
54
60
67
70
170
210
240
280
310
37
42
47
50
54
43
47
55
63
68
200
240
280
320
360
35
39
45
48
50
45
54
61
66
69
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
180
210
250
290
320
36
41
49
52
54
42
48
55
63
66
wok / pw = 200 [kg/h] / 20 [kPa]
Regime-stadio
Grandezza 800
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
180
220
260
310
350
34
41
48
49
50
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
50
58
66
73
80
170
200
240
290
330
37
41
45
49
51
45
54
63
71
77
190
240
290
330
380
34
39
44
46
49
54
62
70
78
83
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
180
210
260
300
340
35
40
45
49
51
50
57
66
75
80
wok / pw = 200 [kg/h] / 22 [kPa]
Regime-stadio
Grandezza 1000
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
190
280
370
450
580
26
35
43
48
55
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
50
70
84
97
112
180
260
330
400
510
29
39
46
51
57
44
64
78
90
108
180
280
390
490
670
26
35
42
47
56
48
70
84
98
113
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
180
270
360
440
610
29
39
46
51
58
46
65
80
91
106
wok / pw = 200 [kg/h] / 23 [kPa]
Regime-stadio
Grandezza 1250
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
180
280
370
450
590
30
37
45
50
54
55
78
91
112
120
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
170
250
330
410
530
30
37
45
50
58
47
70
85
98
118
200
310
410
490
630
wok / pw = 200 [kg/h] / 25 [kPa]
V - portata d’aria (valori approssim., scarto ¦10%)
LwA - livello di potenza sonora ¦3 dB(A) (senza copertura)
t - differenza di temperatura tra aria in aspirazione
e acqua di mandata
Qk oF
Qk mF
wok
pw
26
36
43
48
54
54
76
92
106
122
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
190
270
360
440
570
30
37
46
51
58
47
72
86
101
116
- potenza frigorifera (senza filtro)
- potenza frigorifera (con filtro)
43
Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto tipo LVC-2 con diffusore lineare tipo LDB 12/8/4 - dati tecnici
Regime-stadio
Grandezza 630
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
180
220
250
290
320
39
45
50
52
53
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
45
52
56
61
70
160
190
220
260
290
39
44
47
52
54
40
46
50
58
63
190
220
370
310
340
39
42
47
51
52
47
53
59
64
70
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
180
210
250
280
310
38
43
48
50
58
42
47
53
61
63
wok / pw = 200 [kg/h] / 20 [kPa]
Regime-stadio
Grandezza 800
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
170
200
250
290
330
36
42
48
49
52
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
48
57
63
69
76
150
180
220
260
290
36
41
45
49
52
44
51
59
65
71
200
240
290
340
390
37
42
48
51
52
49
57
65
73
79
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
160
200
240
290
330
36
41
46
49
51
43
52
60
67
73
wok / pw = 200 [kg/h] / 22 [kPa]
Regime-stadio
Grandezza 1000
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
170
250
320
390
490
27
40
46
51
57
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
48
67
79
91
105
160
230
290
360
450
30
39
46
52
58
43
64
75
86
100
240
300
440
480
590
26
38
46
50
56
60
72
83
96
107
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
170
260
330
430
560
29
39
47
52
58
44
64
77
90
103
wok / pw = 200 [kg/h] / 23 [kPa]
Regime-stadio
Grandezza 1250
I
II
III
IV
V
senza filtro
con filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
150
200
290
370
480
27
39
47
51
57
54
74
89
100
116
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
150
230
300
340
440
28
39
46
50
57
48
67
81
94
107
180
230
270
320
360
wok / pw = 200 [kg/h] / 25 [kPa]
e acqua di mandata
Qk oF
Qk mF
wok
pw
26
38
45
51
58
57
77
92
103
118
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
170
250
330
370
480
29
39
45
50
58
48
70
83
96
113
- potenza frigorifera (senza filtro)
- potenza frigorifera (con filtro)
44
Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto tipo LVC-2 con plenum aria di rinnovo distinto e con diffusore lineare tipo
LDB 20/8/4 o LDB 12/8/4 - specificazione, dimensioni, dati tecnici
Dimensioni
Gr.
e sfiato.
B
C
D
[mm] [mm] [mm]
500
527
563
685
21 / 1250
630
627
663
885
26 / 1250
800
857
893
1085
31 / 1500
1000
1057
1093
1335
37 / 1750
1250
1257
1293
1535
44 / 2000
misura B
219
31.5
31.5
att. idr.
12
22
10
misura C
210
196
150
85
15
sospensione
352
267
216
100
aria di
rinnovo
morsettiera
64
li.90
25
misura D
misura E plenum attivo (a scelta)
diffusore (lungh. a scelta)
bacinella racc.
condensa mobile
60
46
29
160
160
Vista
99
60
170
scatola
morsettiera
25
Peso [kg]
con diffusore [mm]
160
Specificazione
LDB 20/8/4/11
LDB 12/8/4/11
Attenzione!
Ventilconvettore per controsoffitto tipo LVC con plenum aria di rinnovo distinto
con LDB 20/8/4 o LDB 12/8/4
Dati tecnici
Grandezza
630 e 800
1000 e 1250
altri dati tecnici vedi pag. 47, 48
Imax
[mA]
90
130
[W]
I
17 W
16 W
II
18 W
18 W
Stadio
III
19 W
20 W
IV
20 W
22 W
V
22 W
24 W
(vedi pag. 52)
45
Sistema di condizionamento IndiventR Ventilconvettore per controsoffitto tipo LVC-2 con diffusore lineare tipo LDB 20/8/3 o LDB 12/8/3
specificazione, dimensioni, dati tecnici
Dimensioni
Gr.
Peso [kg]
con diffusore [mm]
500
527
563
685
21 / 1250
630
627
663
885
26 / 1250
800
857
893
1085
31 / 1500
1000
1057
1093
1335
37 / 1750
1250
1257
1293
1535
44 / 2000
e sfiato.
misura B
31.5
att. idr.
196
12
150
85
sospensione
352
267
216
100
22
10
misura C
morsettiera
64
li.90
25
46
25
misura D
misura E (variabile min. misura C + 100 mm)
misura F (variabile min. lunghezza plenum + 6 mm)
129
bacinella racc.
condensa mobile
scatola
morsettiera
Vista
160
219
31.5
B
C
D
[mm] [mm] [mm]
129
16
170
Specificazione
LDB 20/8/3/11
LDB 12/8/3/11
Attenzione!
con LDB 20/8/3 o LDB 12/8/3
Dati tecnici
Grandezza
630 e 800
1000 e 1250
Imax
[mA]
90
130
[W]
I
17 W
16 W
II
18 W
18 W
Stadio
III
19 W
20 W
IV
20 W
22 W
V
22 W
24 W
altri dati tecnici vedi pag. 47, 48
(vedi pag. 52)
46
Sistema di condizionamento IndiventR Ventilconvettore tipo LVC-2 con LDB
20/8/4 con plenum aria di rinnovo distinto o con LDB 20/8/3
Regime-stadio
Grandezza 630
senza filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
con filtro
Regime-stadio
180
190
230
260
290
40
43
48
51
55
43
48
55
61
65
190
220
260
310
350
senza filtro
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
con filtro
170
200
240
280
310
senza filtro
35
40
45
48
51
46
52
61
68
74
200
240
280
330
360
30
39
46
52
57
45
50
57
62
68
38
44
47
51
53
52
59
71
75
81
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
160
200
240
280
310
senza filtro
44
60
76
86
100
210
300
390
450
630
36
41
46
49
52
47
54
62
70
74
con filtro
26
37
44
51
56
51
69
84
93
110
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
170
250
3330
390
510
29
39
45
51
57
44
63
77
87
101
con filtro
senza filtro
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
I
160
27
53
140
27
II
250
36
74
230
37
III
320
47
88
300
45
IV 400
51
99
360
49
V
520
58
112
470
56
wok / pw = 200 [kg/h] / 25 [kPa]
Livello di potenza sonora d’aria di rinnovo:
VP [m3/(hm)]
80
90
100
LwA P [dB(A)]
25
28
31
38
42
48
52
56
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
140
230
300
360
450
180
210
240
280
290
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
47
53
61
65
70
senza filtro
con filtro
I
160
27
49
II
250
41
68
III
330
47
81
IV 410
52
92
V
520
57
103
wok / pw = 200 [kg/h] / 23 [kPa]
Grandezza 1250
senza filtro
37
43
47
51
55
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
V
LwA
Qk oF/t
[m3/h] [dB(A)] [W/K]
con filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
I
190
34
49
II
210
40
57
III
250
47
64
IV 290
51
71
V
330
54
77
wok / pw = 200 [kg/h] / 22 [kPa]
Grandezza 1000
Regime-stadio
senza filtro
V
LwA QkmF/t
V
LwA Qk oF/t
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
I
180
40
46
II
210
45
52
III
260
51
58
IV 300
51
64
V
340
57
68
wok / pw = 200 [kg/h] / 20 [kPa]
Grandezza 800
Regime-stadio
47
66
82
93
109
e acqua di mandata
VP - portata d’aria di rinnovo
180
280
360
440
560
25
36
45
51
56
54
74
89
102
116
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
160
250
330
390
510
27
35
43
50
56
47
67
83
95
109
Il livello di potenza sonora tot. si calcola sulla base di:
LwA = 10 * log (100,1*LwA P + 100,1 * LwA,LVC)
Qk oF
Qk mF
wok
pw
LwA P
-
potenza frigorifera (senza filtro)
potenza frigorifera (con filtro)
portata d’acqua refrigerata nominale
perdita di carico lato acqua
livello di potenza sonora d’aria di rinnovo
47
Sistema di condizionamento IndiventR Ventilconvettore tipo LVC-2 con LDB
12/8/4 con plenum aria di rinnovo distinto o con LDB 12/8/3
Regime-stadio
Grandezza 630
senza filtro
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K]
con filtro
Regime-stadio
160
180
210
230
250
40
45
48
52
55
39
45
51
58
61
180
210
240
270
300
senza filtro
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K]
140
170
200
230
260
36
40
45
48
50
39
47
54
62
67
180
200
250
290
320
29
39
45
50
56
42
49
54
60
63
36
41
49
51
53
49
53
64
72
78
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
160
190
220
270
300
senza filtro
40
57
68
78
94
180
250
320
400
510
35
40
45
49
51
44
53
61
67
73
con filtro
28
41
48
52
58
47
65
77
88
101
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
160
260
300
360
460
30
39
46
51
57
42
60
73
83
95
con filtro
senza filtro
con filtro
V
LwA QkmF/t
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
I
130
28
49
120
23
II
210
40
67
180
34
III
270
44
80
240
43
IV 330
50
90
300
49
V
410
57
104
380
56
wok / pw = 200 [kg/h] / 25 [kPa]
Livello di potenza sonora d’aria di rinnovo:
VP [m3/(hm)]
80
90
100
LwA P [dB(A)]
25
28
31
37
43
48
51
55
con filtro
V
LwA QkmF/t
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
140
200
250
300
370
170
200
220
250
270
con filtro
I
150
28
44
II
210
40
62
III
270
47
75
IV 330
52
82
V
410
57
95
wok / pw = 200 [kg/h] / 23 [kPa]
Grandezza 1250
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K]
44
51
58
66
69
V
LwA QkmF/t
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
senza filtro
senza filtro
40
45
49
52
56
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
senza filtro
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K]
con filtro
con filtro
I
160
36
44
II
190
41
52
III
220
46
60
IV 250
48
65
V
280
51
74
wok / pw = 200 [kg/h] / 22 [kPa]
Grandezza 1000
Regime-stadio
senza filtro
V
LwA QkmF/t
V
LwA
qk,oF
[m3/h] [dB(A)] [W/K] [m3/h] [dB(A)] [W/K]
I
170
39
43
II
190
45
49
III
220
51
54
IV 250
53
58
V
270
57
60
wok / pw = 200 [kg/h] / 20 [kPa]
Grandezza 800
Regime-stadio
42
61
75
87
101
e acqua di mandata
VP - portata d’aria di rinnovo
150
240
310
370
490
25
36
45
51
56
49
69
85
96
111
V
LwA
QkmF/t
[m3/h] [dB(A)] [W/K]
140
200
270
330
420
27
36
48
51
58
45
65
77
91
101
Il livello di potenza sonora tot. si calcola sulla base di:
LwA = 10 * log (100,1*LwA P + 100,1 * LwA,LVC)
Qk oF
Qk mF
wok
pw
LwA P
-
potenza frigorifera (senza filtro)
potenza frigorifera (con filtro)
portata d’acqua refrigerata nominale
perdita di carico lato acqua
livello di potenza sonora d’aria di rinnovo
48
Sistema di condizionamento IndiventR Ventilconvettore per
controsoffitto tipo LVC-2 - esempio di dimensionamento
Dati base:
potenza frigorifera richiesta:
Qk soll =
temperatura d’acqua mandata:
tVL
=
16 C
temperatura aria ambiente/
temperatura aria in aspirazione:
tR/tA =
26 C
portata d’aria di rinnovo:
VP
=
150 m3/h
temperatura aria di rinnovo:
tP
=
18 C
lunghezza diffusore attitvo:
LS
=
1500 mm
potenza frigorifera aria di rinnovo:
QP
=
potenza frigorif. sec. (scambiat. di cal.): Qk
=
con Δt = tA - tVL = 10 K
potenza frig. specifica secondaria:
Qk/Δt =
840 W
400 W (con tP = tR - tP = 8 K)
Qk soll - QP = 440 W
44 W/K
con diffusore attivo di 1500 mm e Qk /Δt = 47 W/K si ricava dalla tabella il seguente modello:
 LVC, grandezza 800 con LDB 20/8/4 con plenum aria di rinnovo I stadio
si risulta:
potenza frigorifera totale
con portata d’acqua nominale: (Qk mF + QP): Qkges 470 W + 400 W = 870 W
La potenza frigorifera totale risulta superiore a quella richiesta. Dato che la potenza frigorifera d’aria di rinnovo dipende
dalla portata d’aria di rinnovo, e questa è fissa per esigenze di ricambi d’aria, si può ridurre la potenza frigorifera secondaria diminuendo la portata d’acqua.
potenza frigorifera
secondaria necessaria: (Qk soll - QP)
Qkerf 840 W - 400 W = 440 W
potenza frigorifera secondaria in % rispetto
alla portata d’acqua nominale:
440 W / 470 W = 0,93  93 %
da diagrammi (vedi pagina 39) si ricava:
portata d’acqua con
94% potenza frigorifera secondaria:
160 kg/h
perdita di carico con 160 kg/h:
ca. 16 kPa (ricavato)
La potenza frigorifera secondaria dipende dalla grandezza del ventilconvettore, dalla lunghezza del diffusore e dalla
portata e dalla temperatura dell’acqua refrigerata.
Calcolo del livello di potenza sonora totale
Il livello di potenza sonora totale si ottiene sommando i livelli delle potenza sonore singole:
potenza sonora ventilconvettore:
LwA,LVC = 36 dB(A) (da tabella)
potenza sonora aria di rinnovo:
LwA P = 31 dB(A) (VP = 100 m3/hm)
livello di potenza sonora totale:
LwA = 10 * log (100,1*31 + 100,1*35) = 37,4 dB(A)
49
Sistema di condizionamento IndiventR Ventilconvettore per
controsoffitto tipo LVC-2
Potenza a portate d'acqua diverse
Potenza in % risp. al potenza nominale Q
120
100
80
I
II
III
IV
V
60
Stadio
40
50
100
150
200
250
300
Perdita di carico lato acqua a portate d'acqua diverse
40
20
10
LVC 1250
LVC 1000
LVC 800
LVC 630
5
3
2
1
50
70
100
140
200
280
50
Nomenclatura
LVC - 2 800 / S / F / L / - - - / D
a 2 tubi
2
a 4 tubi
4
630
800
1000
1250
grandezza
S
S = standard
F
senza filtro
con filtro
L
R
attacchi acqua a sinistra
attacchi acqua a destra
--P..
senza attacco aria di rinnovo
con attacco aria di rinnovo
D
3
T
valvola a tre vie a tre punti
valvola termica
Nomenclatura
diffusore tipo
LDB 20 / 8 / 3 / 00 / - - / E6-EV1 / 2000 / S / 1
LDB 12/8
LDB 20/8
N_ feritoie
profili laterali
sinistro--destro
3
4
(0...8)
profilo ausiliario
sinistro--destro
(-- , 1..7)
superficie
E2 = anodizzata, spazzolata; E6 = anodizzata non spazzolata
LG = verniciata, lucida; LM = verniciata, opaca
C = cromata; R = crudo; X = speciale
colore
verniciata = N_ RAL; anodizzata = tonalità anod.
lunghezza
[mm]
colore cilindri di diffusione
S = nero; W = bianco; G = grigio alluminio; C = cromata
terminali
- = senza; 1 = sinistro e destro 2 = sinistro; 3 = destro
51
Schema di collegamento elettrico tipo VKH, LVC
Nota: - motore elettrico a 5 velocità
- comando a gruppi possibile
- assorbimento elettrico e potenze relative si ricavano dalle tavole dati tecnici
blu
giallo-verde
condensatore
marrone
collegam.
LTG
giallo
1. stadio
bianco
2. stadio
rosso
3. stadio
grigio
4. stadio
arancione
5. stadio
nero
Annotazione: Per garantire un avviamento sicuro dei ventilatori,
è assolutamente necessario l’avvio partendo dal III stadio
1
2
3
4
5
C C PE N
1
2
3
4
5
L L PE PE N N
L1
123
123 0
1
L
S
RETE
N
commutatore
Interruttore sezionat.
(non compreso)
L1
Fusibile 2A (ad azione lenta)
a cura dell’installatore, può
variare in base al progetto.
(vedi dati per il dimensionamento)
52
Specifica tecnica
Ventilconvettore tipo VKE 1100-4
Edizione 10.7.2008 / pag. 1
Quantità
Specifica tecnica
Prezzo uni- Prezzo totale
tario netto €
netto €
Ventilconvettore per sistemi a 4 tubi
in struttura compatta,
tipo: VKE 1100-4 (riscaldamento e raffreddamento)
Ventilconvettore per il montaggio in controsoffitto senza carenatura.
Struttura di facile manutenzione, con grandi aperture per le operazioni di
pulizia dello scambiatore di calore. Possibilità di smontaggio dell'unità
ventilatore completa con l'apparecchio montato. Funzionamento a ricircolo
d'aria adatto al riscaldamento ed al raffreddamento. Consistente in:
-
Carcassa in lamiera d'acciaio zincata, con isolamento termico parziale e
linguette di sospensione. Cassetta di scarico isolata con due bocchette di
scarico DN 200, superficie minimizzata per una minima perdita di energia.
Cassetta di aspirazione integrata nell'apparecchio, con due bocchette di
aspirazione DN 200.
-
Doppio ventilatore radiale AC con curva di resa stabile e basso livello
acustico, aspirazione bilaterale, azionamento diretto con cuscinetto liscio
esente da manutenzione. Motore condensatore a rotore esterno a 5 stadi,
dotato di tutti i connettori e con spina di collegamento. Protezione del
motore mediante termostato montato. Esercizio a risparmio energetico
grazie al basso assorbimento di potenza del motore. Disaccoppiamento
vibrazionale bilaterale integrato nel ventilatore.
-
Scambiatore di calore a 4 circuiti con cablaggio ottimizzato per un'elevata
potenza calorifica, realizzato in tubo di rame con lamelle in alluminio
forzate, per una pressione di esercizio max. di 10 bar, predisposto per il
collegamento ad una rete di acqua fredda e acqua calda.
-
Bacinella raccolta condensa in acciaio inossidabile con bocchette di
condensa, isolata per l'esercizio con basse temperature di mandata,
facilmente smontabile per le operazioni di pulizia.
-
Filtro a innesto della classe G2, facilmente sostituibile. Recupero di
pressione statico per un'alimentazione ottimizzata dello scambiatore di
calore.
Ingombri esterni
(B x L x H) 1100 x 640 x 250 mm
Produttore:
Serie:
Tipo:
Ventilconvettori
VKE 1100-4
-2-
© LTG Aktiengesellschaft, Grenzstraße 7, D-70435 Stuttgart, Tel.: +49 / 711 / 8201-0, Fax.: +49 / 711 / 8201-720
Le edizioni precedenti non sono valide. Riserva di modifiche tecniche.
Former editions are invalid. Subject to technical modifications.
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
Accessori / Equipaggiamento speciale
(a scelta, con maggiorazione del prezzo):
o
o
tubo flessibile nella versione a densa diffusione di ossigeno
(Oxiblock, PE), con calza in acciaio inox,
attacco ad innesto rapido su un lato e attacco a scelta sul lato opposto,
lunghezza: 500 mm
senza isolamento per il raccordo alla rete acqua calda
temperatura di mandata fino a 50 °C, pressione di esercizio 10 bar
lunghezza: 500 mm
coibentati per il raccordo alla rete acqua fredda
o tubo flessibile normale:
o
o
tubo flessibile (anima in EPDM) con calza in acciaio inox,
lunghezza: 500 mm
lunghezza: 500 mm
o
Collegamenti scambiatore di calore con filettatura interna da 1/2“
per l'accoppiamento diretto delle valvole
o
2 x Valvola con servocomando termoelettrico per regolazione
aperto/chiuso lato acqua (azione a 2 punti), valvola a 2 vie
o
o
2 x Valvola con azionamento motore reversibile per una regolazione
costante lato acqua (azione a 3 punti), valvola a 2 vie
o
-3© LTG Aktiengesellschaft, Grenzstraße 7, D-70435 Stuttgart, Tel.: +49 / 711 / 8201-0, Fax.: +49 / 711 / 8201-720
Specifica tecnica
Dati tecnici
Raffreddamento
Temperatura di aspirazione
[°C]
Temperatura acqua di mandata
[°C]
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
Livello di potenza sonora LWA
[dB(A)]
Livello di pressione sonora
con 18 m2 Sabine LpA
[dB(A)]
Assorbimento elettrico
[W]
stadio I
stadio II stadio III
stadio I
Riscaldamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza calorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
in struttura compatta,
tipo: VKE 1100-2 (riscaldamento o raffreddamento)
Ventilconvettore per il montaggio in controsoffitto senza carenatura.
Struttura di facile manutenzione, con grandi aperture per le operazioni di
pulizia dello scambiatore di calore. Possibilità di smontaggio dell'unità
ventilatore completa con l'apparecchio montato. Funzionamento a ricircolo
d'aria adatto al riscaldamento ed al raffreddamento. Consistente in:
-
Carcassa in lamiera d'acciaio zincata, con isolamento termico parziale e
linguette di sospensione. Cassetta di scarico isolata con due bocchette di
scarico DN 200, superficie minimizzata per una minima perdita di energia.
Cassetta di aspirazione integrata nell'apparecchio, con due bocchette di
aspirazione DN 200.
-
Doppio ventilatore radiale AC con curva di resa stabile e basso livello
acustico, aspirazione bilaterale, azionamento diretto con cuscinetto liscio
esente da manutenzione. Motore condensatore a rotore esterno a 5 stadi,
dotato di tutti i connettori e con spina di collegamento. Protezione del
motore mediante termostato montato. Esercizio a risparmio energetico
grazie al basso assorbimento di potenza del motore. Disaccoppiamento
vibrazionale bilaterale integrato nel ventilatore.
-
Scambiatore di calore a 2 circuiti con cablaggio ottimizzato per un'elevata
potenza calorifica, realizzato in tubo di rame con lamelle in alluminio
forzate, per una pressione di esercizio max. di 10 bar, predisposto per il
collegamento ad una rete di acqua fredda e acqua calda.
-
Bacinella raccolta condensa in acciaio inossidabile con bocchette di
condensa, isolata per l'esercizio con basse temperature di mandata,
facilmente smontabile per le operazioni di pulizia.
-
Filtro a innesto della classe G2, facilmente sostituibile. Recupero di
pressione statico per un'alimentazione ottimizzata dello scambiatore di
calore.
Ingombri esterni
(B x L x H) 1100 x 640 x 250 mm
Produttore:
Serie:
Tipo:
Ventilconvettori
VKE 1100-2
-2-
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
Valvola con servocomando termoelettrico per regolazione aperto/chiuso
lato acqua (azione a 2 punti), valvola a 2 vie
o
o
Valvola con azionamento motore reversibile per una regolazione costante
o
-3© LTG Aktiengesellschaft, Grenzstraße 7, D-70435 Stuttgart, Tel.: +49 / 711 / 8201-0, Fax.: +49 / 711 / 8201-720
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]
stadio I
stadio I
Riscaldamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza calorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Ventilconvettore per l’impiego in stanze di hotels tipo VKH-4A
Quantità
tario netto €
netto €
Specifica tecnica
per regolazione sull‘acqua mediante valvole,
tipo: VKH-4A (riscaldamento e raffreddamento)
Ventilconvettore per montaggio in controsoffitto, per basse altezze del soffitto.
Di facile manutenzione dal basso (senza rivestimento dell'apparecchio).
Ricircolo aria per raffreddamento e riscaldamento. Attacchi motore sempre sul
lato destro, osservando nella direzione di scarico. Attacchi acqua possibili a
destra o a sinistra. Composto da:
-
Carcassa in lamiera d'acciaio zincata.
-
Ventilatore tangenziale a bassa rumorosità con cuscinetto liscio. Ad
azionamento diretto mediante motore condensatore a 5 stadi di velocità, 230
V ~/50 Hz. Esercizio a risparmio energetico grazie al basso assorbimento di
energia del motore. Protezione del motore mediante termostato montato.
Finito e pronto al montaggio con cablaggio su morsettiera. Azionamento
mediante interruttore singolo o regolatore (accessorio).
-
Scambiatore di calore a 2 circuiti d'acqua distinti composto da tubi in rame
lisci da 12 mm, con lamelle in alluminio forzate, per una elevata potenza
calorifera e un'elevata convezione di energia. Pressione di esercizio 12 bar,
collegamento lato acqua con attacchi ad innesto rapidi.
-
Bacinella raccolta condensa in acciaio, zincata, altezza 40 mm, indicata
per l'esercizio con pompa di condensa, con bocchetta di scarico condensa
DN 15 mm.
-
Filtro d'aria facilmente sostituibile e autoestinguente in fibra
poliammidica, incollato con resina artificiale.
-
Con un isolamento termico a tenuta di diffusione di vapore acqueo, per
l'esercizio con una temperatura acqua di mandata di 6 °C.
Ingombri esterni
(B x H) 445 x 218 mm
Grandezze:
o 630
o 800
Produttore:
Serie:
Tipo:
Ventilconvettori
VKH 4A
o 1000
o 1250
-2-
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
o
o
o
Versioni:
o Plenum aria di rinnovo sempre di fronte al lato attacco acqua
-3-
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]
stadio I
stadio I
Riscaldamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza calorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Quantità
tario netto €
netto €
Specifica tecnica
per regolazione sull‘acqua mediante valvole,
tipo: VKH-2A (riscaldamento o raffreddamento)
Ventilconvettore per montaggio in controsoffitto, per basse altezze del soffitto.
Di facile manutenzione dal basso (senza rivestimento dell'apparecchio).
Ricircolo aria per raffreddamento e riscaldamento. Attacchi motore sempre sul
lato destro, osservando nella direzione di scarico. Attacchi acqua possibili a
destra o a sinistra. Composto da:
-
-
Ventilatore tangenziale a bassa rumorosità con cuscinetto liscio. Ad
azionamento diretto mediante motore condensatore a 5 stadi di velocità, 230
V ~/50 Hz. Esercizio a risparmio energetico grazie al basso assorbimento di
energia del motore. Protezione del motore mediante termostato montato.
Finito e pronto al montaggio con cablaggio su morsettiera. Azionamento
mediante interruttore singolo o regolatore (accessorio).
-
Scambiatore di calore con un circuito acqua composto da tubi in rame lisci
da 12 mm, con lamelle in alluminio forzate, per una elevata potenza
calorifera e un'elevata convezione di energia. Pressione di esercizio 12 bar,
collegamento lato acqua con attacchi ad innesto rapidi.
-
Bacinella raccolta condensa in acciaio, zincata, altezza 40 mm, indicata
per l'esercizio con pompa di condensa, con bocchetta di scarico condensa
DN 15 mm.
-
Filtro d'aria facilmente sostituibile e autoestinguente in fibra
poliammidica, incollato con resina artificiale.
-
Con un isolamento termico a tenuta di diffusione di vapore acqueo, per
l'esercizio con una temperatura acqua di mandata di 6 °C.
Ingombri esterni
(B x H) 445 x 218 mm
Grandezze:
o 630
o 800
Produttore:
Serie:
Tipo:
Ventilconvettori
VKH 2A
o 1000
o 1250
-2-
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
lunghezza: 500 mm
lunghezza: 500 mm
o
o
o
o
o
Versioni:
o Plenum aria di rinnovo sempre di fronte al lato attacco acqua
-3-
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]
stadio I
stadio I
Riscaldamento
[°C]
[°C]
Portata d'aria
[m³/h]
Potenza calorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
Ventilconvettore per controsoffitto per sistemi a 2 tubi
e regolazione sull'acqua tramite valvole,
tipo VDC-2 1000 per controsoffitti di altezza limitata
(raffreddamento)
Ventilconvettore da incasso a soffitto per controsoffitti di altezza limitata, di
facile manutenzione dal basso tramite griglia di ventilazione rimovibile.
Funzionamento a ricircolo d'aria con raffreddamento. Montaggio a soffitto con
barre filettate (a cura del committente). Aria mandata e ripresa attraverso unica
griglia di ventilazione. Nessuna aspirazione supplementare tramite il soffitto a
cavità. Composto da:
-
-
Ventilatore tangenziale a funzionamento silenzioso con motore a
condensazione a 5 stadi, cablato su morsettiera. Motore a basso consumo
energetico. Collegamento elettrico nella direzione dell'aria, sempre a destra.
-
Scambiatore di calore per il raffreddamento. Attacchi, tubi di rame
diametro 12 mm. Scambiatore di calore ad alto rendimento con tubi in rame
e alettatura di alluminio adatto a pressione di esercizio fino a 10 bar.
Attacchi acqua sinistri o destri.
- Griglia di ventilazione smontabile per accedere allo scambiatore di calore.
- Bacinella raccolta condensa senza scarico, integrata nella griglia. Valvole
e servocomandi elettrotermici ispezionabili a griglia smontata.
Ingombri (L x B x H):
1240 x 340 x 240 mm (montaggio a cornice sovrapposta)
1198 x 298 x 240 mm (montaggio a giunto di testa)
Produttore:
Serie:
Tipo:
Ventilconvettori
VDC-2-1000
-2-
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
o
lunghezza: 500 mm
o
lunghezza: 500 mm
o
o
o
o
-3-
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
stadio I
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
Ventilconvettore per controsoffitto per sistemi a 2 tubi
e regolazione sull'acqua tramite valvole,
tipo VDC-2 1000 per controsoffitti di altezza limitata
(raffreddamento)
Ventilconvettore da incasso a soffitto per controsoffitti di altezza limitata, di
facile manutenzione dal basso tramite griglia di ventilazione rimovibile.
Funzionamento a ricircolo d'aria con raffreddamento. Montaggio a soffitto con
barre filettate (a cura del committente). Aria mandata e ripresa attraverso unica
griglia di ventilazione. Nessuna aspirazione supplementare tramite il soffitto a
cavità. Composto da:
-
-
Ventilatore tangenziale a funzionamento silenzioso con motore a
condensazione a 5 stadi, cablato su morsettiera. Motore a basso consumo
energetico. Collegamento elettrico nella direzione dell'aria, sempre a destra.
-
Scambiatore di calore per il raffreddamento. Attacchi, tubi di rame
diametro 12 mm. Scambiatore di calore ad alto rendimento con tubi in rame
e alettatura di alluminio adatto a pressione di esercizio fino a 10 bar.
Attacchi acqua sinistri o destri.
- Griglia di ventilazione smontabile per accedere allo scambiatore di calore.
- Bacinella raccolta condensa senza scarico, integrata nella griglia. Valvole
e servocomandi elettrotermici ispezionabili a griglia smontata.
Ingombri (L x B x H):
1240 x 340 x 240 mm (montaggio a cornice sovrapposta)
1198 x 298 x 240 mm (montaggio a giunto di testa)
Produttore:
Serie:
Tipo:
Ventilconvettori
VDC-2-1000
-2-
Specifica tecnica
Quantità
Specifica tecnica
tario netto €
netto €
o
lunghezza: 500 mm
o
lunghezza: 500 mm
o
o
o
o
-3-
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
stadio I
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]
Specifica tecnica
Quantità
Specifica tecnica
Prezzo uni- Prezzo totatario netto € le netto €
LTG sistema di condizionamento Indivent®
Ventilconvettore tipo LVC-2 (raffreddamento)
Ventilconvettore compatto per controsoffitti, che richiede poco spazio, completo di diffusore lineare di mandata, con o senza plenum separato per l'aria di
rinnova, con raffreddamento integrato per ottenere una portata d'aria fresca costante avente lo scopo di realizzare la diffusione dell'aria a sistema combinato
miscelazione/dislocamento, a fronte di velocità residue molto basse e stratificazioni minime della temperatura nella zona di permanenza..
Consistente in:
- Carcassa in lamiera d'acciaio zincata. Cantonali in lamiera d'acciaio per il
montaggio al sottitto dell'edificio tramite barre filettate.
- Ventilatore tangenziale a funzionamento silenzioso con motore a condensazione a 5 stadi, cablato su morsettiera. Motore a basso consumo energetico. Comando tramite commutatore singolo.
- Scambiatore di calore per il raffreddamento, per un’elevata potenza calorifica, da tubi in rame, con lamelle in alluminio forzate, per pressione d'esercizio fino a 10 bar, in versione normale prevista per l'allacciamento ad una rete d'acqua fredda, mediante raccordo con filettatura interna di ½“.
- Bacinella raccolta condensa in lamiera d'acciaio zincata.
- Diffusore d'aria del tipo a regolazione lineare, costituito da ugelli a feritoia cilindrici realizzati con profilati d'alluminio anodizzati al naturale, con direzione di uscita regolabile successivamente, di 180°, senza ulteriori componenti meccanici, con impostazione individuale fatta in fabbrica, per assicurare un flusso volumetrico piano, a filo con il soffitto, oppure a ventaglio largo
composto da 17 getti d'aria singoli per ogni metro di lunghezza del diffusore.
Plenum del diffusore in lamiera d'acciaio zincata.
Grandezze:
o
630
o
800
o
1000
o
1250
Produttore:
Serie:
Tipo:
Sistema di condizionamento Indivent®
LVC-2
-2-
Ausgaben mit früherem Datum werden hiermit ungültig. Technische Änderungen vorbehalten.
Specifica tecnica
Quantità
Specifica tecnica
Opzione:
Numero delle feritoie:
Lunghezza del diffusore:
Colore die rullini:
Colore dei profili:
________
________ mm
o nero
o bianco
o grigio alluminio
________
o Superficie dei profili:
o verniciati simile RAL No.:
o anodizzati
________
________
o Adattamento al soffitto con:
o profili speciali No
o profili ausiliari No
________
________
o Terminali (finitura di testa)
o larghi 15 mm
o larghi 25 mm
o Lunghezza canotto di mandata variabile (max. 170mm)
Lunghezza deseíderata
________ mm
-3-
Specifica tecnica
Quantità
Specifica tecnica
o con mandata aria prim. attraverso il plenum distinto e una feritoia
diametro attacco ______ mm
o bacinella raccolta condensa con scarico
o serrandina aria primaria KLX 100/ 1
o Griglia di ripresa dell'aria in alluminio anodizzato al naturale
Lunghezza _______ mm
Base ________ mm
Posizione di montaggio:
o verticale/orizzontale tipo LDC
o Telaio per griglia di ripresa
o esecuzione speciale per griglia/telaio verniciati a polvere
simile RAL-No. ______
o Superficie dei profili:
o cromata
o
lunghezza: 500 mm
coibentati per il raccordo alla rete d'acqua fredda
oppure tubo flessibile normale:
o
lunghezza: 500 mm
coibentati per il raccordo alla rete d'acqua fredda
o
o
o
o
-4-
Specifica tecnica
Dati tecnici
Raffreddamento
[°C]
[°C]
stadio I
Portata d'aria
[m³/h]
Potenza frigorifera
[W]
[dB(A)]
[dB(A)]
[W]

Prospetto tecnico VKH

Transcript

Documenti analoghi

Tav 6d Sostitutiva- STATO PROGETTO (File pdf

Informazioni sul prodotto Inplana C07 MP 600 TOC: 6456200

Prospetto tecnico VFC / VFN

sostituzione filtro abitacolo su renault scenic ii

controsoffitto modulare fonoassorbente sonatone sq

scheda tecnica

trovare qui - Fantino Geom. Claudio

SONUS FABER

PMI e private equity bertolini

Bosch BSG62022 Aspirapolvere serie 6- 2000-hepa
