Multi Kit Serie MK - EEI Trevi Benne

Multi Kit Serie MK
Rapida sostituzione kit in cantiere
Quick replacement of kits on the job site
Substitution rapide des mâchoires sur le chantier
Rápida sustitución de los kits en la obra
Schneller Austausch der Rüstsätze auf der Baustelle
Le nouveau Multi Kit à déverrouillage rapide Série MK est
issu de la fusion de deux séries d’équipements de la gamme
Trevi Benne, le Broyeur Rotatif Série FR et le Broyeur
Universel Série MF.
Le but, créer un équipement polyvalent et versatile, capable
de s’adapter à toutes les conditions de travail; le moyen,
utiliser le corps de la Série FR, haut de gamme de l’entreprise,
et y accrocher de façon interchangeable différents kits de
démolition, caractéristique distinctive de la Série MF, grâce
à un nouveau système hydraulique hautement innovant.
Le kit se sépare du corps universel en toute sécurité moyennant
un effet hydraulique; grâce à ce système d’accroche,
l’opérateur voit la durée des opérations de remplacement
considérablement diminuer, avec la diminution conséquente
du temps d’arrêt de la machine sur le chantier.
New
!
em
t
s
y
S
La Serie MK prevede un corpo unico universale al quale vengono
montati diversi kit quali:
Il nuovo Multi Kit a sgancio rapido Serie
MK prende vita dalla fusione di due serie di
attrezzature esistenti della gamma Trevi Benne
quali il Frantumatore Girevole Serie FR e il
Frantumatore Universale Serie MF.
L’obiettivo è quello di creare un’attrezzatura
polivalente e versatile per ogni condizione
lavorativa utilizzando il corpo della Serie FR,
top di gamma dall’azienda, agganciando e
intercambiando diversi kit di demolizione,
caratteristica peculiare della Serie MF, grazie ad
un nuovo e innovativo sistema idraulico.
Lo sgancio a principio idraulico dei kit dal corpo
universale avviene in condizioni di assoluta sicurezza
e consente all’operatore di diminuire notevolmente
il tempo nelle operazioni di sostituzione con la
conseguente riduzione del fermo macchina in cantiere.
The new MK Series quick-release Multi Kit
combines two existing lines of Trevi Benne
equipment, the FR Series Rotating Pulverizer and
the MF Series Universal Processor.
The objective is to create a versatile, multifunction tool for all working conditions by using
the body of the company’s top-of-the-line FR
Series and attaching the various interchangeable
demolition kits that are the peculiar characteristic
of the MF Series with a new and innovative
hydraulic system.
The hydraulic release of the universal body kits
is absolutely safe and allows the operator to
significantly reduce the time required to replace
them, with a consequent reduction of machine
downtime on the job site.
Lame o denti intercambiabili
Interchangeable blades or teeth
El nuevo Multi Kit de desenganche rápido Serie MK nace
de la fusión de dos series de equipos ya existentes de la
gama Trevi Benne, que son el Demoledor Rotativo Serie FR
y el Multifunción Universal Serie MF.
El objetivo consiste en crear un equipo multifuncional y
versátil para todo tipo de condiciones de trabajo, gracias
al uso del cuerpo de la Serie FR, top de gama de la
empresa, enganchando e intercambiando varios juegos
de demolición, característica peculiar de la Serie MF,
mediante un nuevo e innovador sistema hidráulico.
El desenganche de principio hidráulico de los kits del
cuerpo universal se produce en condiciones de completa
seguridad, haciendo que el operador disminuya de forma
considerable el tiempo en las operaciones de sustitución
con la consiguiente reducción del período de paralización
de la máquina en la obra.
The MK Series requires a single universal body which accepts
various kits such as:
La Série MK prévoit un corps unique universel sur lequel différents
kits peuvent être installés:
La Serie MK incluye un cuerpo único universal en el que se montan
los distintos kits, que son:
Die Baureihe MK hat ein einziges Universalgehäuse, auf das die
verschiedenen Rüstsätze montiert werden:
Only
5 min.ge
to chaKnit!
the
Couteaux ou dents interchangeables
Cuchillas o dientes intercambiables
Austauschbare Messersätze und Zähne
Disponibili: Kit pinza, Kit frantumatore, Kit cesoia, Kit combi, Kit cesoia lamiere
Available: Crusher kit, Pulverizer kit, Shear kit, Combi kit, Steel-plate shear kit
Disponible: Kit pince, Kit broyeur, Kit cisaille, Kit combi, Kit cisaille tôles
Disponibles: Kit pinza, Kit demoledor, Kit cizalla, Kit combi, Kit cizalla para depósitos
Vorhandene: Betonschere-Rüstsatz, Pulverisier-Rüstsatz, Scheren-Rüstsatz,
Kombi-Rüstsatz, Blechschere-Rüstsatz
Der neue Multi-Rüstsatz mit Schnellkupplung der Baureihe
MK entstand aus der Verbindung von zwei bestehenden
Baureihen von Anbaugeräten der Serie Trevi Benne wie dem
Pulverisierer der Baureihe FR und dem Universalbrecher der
Baureihe MF.
Das Ziel war, ein vielseitiges Mehrfachwerkzeug für alle
Arbeitsbedingungen zu schaffen; zu diesem Zweck wurde
das Gehäuse der Baureihe FR, dem Spitzenprodukt der
Firma, mit verschiedenen Abbruchgeräten dank eines neuen
und innovativen Hydrauliksystems mit den besonderen
Merkmalen der Baureihe MF ausgestattet.
Die hydraulische Schnellkupplung der Rüstsätze
vom Universalgehäuse erfolgt unter absoluten
Sicherheitsbedingungen und gestattet dem Bediener, die
Zeiten der Auswechselarbeiten beträchtlich zu reduzieren
und damit auch die der Standzeiten der Maschine.
Kit FR
Kit Frantumatore adatto per ridurre elementi in cemento separando nel
contempo il tondino di armatura dal calcestruzzo.
Kit CS
Kit Cesoia indicato in cantieri e in depositi per la demolizione indu-striale e
per il taglio di materiali ferrosi come profilati, lamiere, tubazioni.
Kit CB
Kit Combi per demolizioni di strutture in cemento armato con alta
percentuale di materiale ferroso.
Pulverizer Kit used to reduce concrete elements and, at the same time,
separate the reinforcing round bar from it.
Shear Kit indicated for job sites and industrial demolition deposits and
for cutting ferrous materials such as profiles, plate and pipes.
Combi Kit for demolitions of structures made of reinforced concrete with
a high percentage of ferrous materials.
Kit Broyeur indiqué pour réduire les blocs de béton, avec séparation
simultanée des fers ronds d’armature du béton.
Kit Cisaille utilisé sur chantiers et dans les entrepôts de démolition industrielle,
pour découpe de matériaux ferreux tels que profilés, tôles, tuyauteries.
Kit Combi pour la démolition de structures en béton armé à teneur
élevée en matériau ferreux.
Kit Demoledor ideal para reducir elementos de cemento separando al
mismo tiempo del hormigón el redondo de armadura.
Kit Cizalla ideal para obras y almacenes de demolición industrial y corte
de materiales ferrosos como perfiles, chapas, tuberías.
Kit Combi para demoliciones de estructuras de cemento armado con alto
grado de material ferroso.
Pulverisier-Rüstsatz Zum Zerkleinern von Elementen aus Stahlbeton mit
gleichzeitigem Trennen von Beton und Rundstahl.
Scheren-Rüstsatz Für Baustellen und Lagerplätze von industriellem
Abbruchmaterial und zum Schneiden von eisenhaltigen Materialien wie
Profilen, Blechen, Rohren.
Kombi-Rüstsatz Für den Abbruch von Strukturen aus Stahlbeton mit
hohem Eisenanteil.
Regolazione manuale velocità di rotazione
Manual regulation of the rotation speed
MK 15
Règlage manuel vitesse de rotation
Regulación manual velocidad de rotación
Manuellen Regelung der Drehgeschwindigkeit
Rapida sostituzione kit in cantiere
Quick replacement of kits on the job site
Motore rotazione rinforzato
Reinforced rotation motor
Substitution rapide des mâchoires sur le chantier
Rápida sustitución de los kits en la obra
Schneller Austausch der Rüstsätze auf der Baustelle
t. (lbs)
16 : 21 (35,280 : 46,305)
kg. (lbs)
1090 (2,400)
mm. (inches)
1310 (51,5)
t.
100
bar (psi)
310 (4,500)
l/min. (g/min.)
180 / 250 (47 / 66)
*
H1**
Moteur de rotation renforcé
Motor de rotación reforzado
Verstärkte Bauart der Drehmotor
max
max
Drenaggio / Tank
bar (psi)
l/min. (g/min.)
140 (2,000)
10 (2,6)
/
MK 20
MK 35
22 : 35 (48,510 : 77,175)
1465 (3,230)
1480 (58,2)
125
310 (4,500)
200 / 300 (53 / 79)
36 : 50 (79,380 : 110,250)
2150 (4,740)
1545 (60,8)
170
310 (4,500)
300 / 400 (79 / 105)
140 (2,000)
10 (2,6)
/
140 (2,000)
10 (2,6)
/
Innovators in
Demolition and Recycling
Attachments Technology
www.trevibenne.it
H1
H
(**) H = H1 + H2
H2
C
C
Speed
C
Valve
Y
A
Z A
X
A
B
D
D
B
Kit FR
Kg
Rotazione idraulica continua
Continuous hydraulic rotation
Rotation hydraulique continue
Rotación hidráulica continua
Hydraulischer Dauerdrehung
Valvola moltiplicatrice di velocità
Speed multiplier valve
Multiplicateur de vitesse
Válvula multiplicadora de la velocidad
Eilgangventil während das Schließen der Backen
Nuovo sistema bloccaggio perni
New pin-locking system
Nouveau système d’arrêt d’axes
Nuevo sistema de bloqueo pernos
Neues System der Sperrbolzen
A
B
C
D
H2**
X
Y
Z
Ø max
IPN max
HEA max
max
kg. (lbs)
mm. (inches)
mm. (inches)
mm. (inches)
mm. (inches)
mm. (inches)
mm. (inches)
t.
t.
t.
mm. (inches)
mm. (inches)
mm. (inches)
mm. (inches)
MK15
780 (1,720)
750 (29,5)
660 (26)
300 (11,8)
470 (18,5)
220 (8,7)
770 (30,3)
190
65
/
35 (1,4)
/
/
/
MK 20
1010 (2,225)
880 (34,6)
790 (31,1)
310 (12,2)
485 (19,1)
260 (10,2)
895 (35,2)
205
80
/
40 (1,6)
/
/
/
Z
Y X
Y
X
D
B
Kit CS
MK 35
1625 (3,585)
980 (38,6)
860 (33,8)
390 (15,3)
640 (25,2)
260 (10,2)
1010 (39,8)
330
115
/
50 (2)
/
/
/
MK15
710 (1,565)
430 (16,7)
470 (18,5)
100 (3,9)
340 (13,4)
460 (18,1)
670 (26,4)
420
180
95
50 (2)
210 (8,3)
140 (5,5)
/
MK 20
950 (2,095)
480 (18,9)
525 (20,7)
120 (4,7)
380 (15)
510 (20,1)
740 (29,1)
530
230
120
60 (2,4)
360 (14,2)
230 (9,1)
/
Kit CB
MK 35
1345 (2,965)
510 (20,1)
565 (22,2)
130 (5,1)
435 (17,1)
565 (22,1)
810 (31,9)
740
315
160
70 (2,7)
400 (15,7)
260 (10,2)
/
MK15
810 (1,785)
730 (28,7)
720 (28,3)
120 (4,7)
320 (12,6)
430 (16,9)
880 (34,6)
420
100
65
40 (1,6)
/
/
/
MK 20
1080 (2,380)
810 (31,9)
800 (31,5)
130 (5,1)
350 (13,8)
480 (18,9)
975 (38,4)
510
125
80
45 (1,8)
/
/
/
MK 35
1690 (3,725)
880 (34,6)
875 (34,4)
130 (5,1)
410 (16,1)
500 (19,7)
1075 (42,3)
740
175
115
55 (2,2)
/
/
/
(*) I pesi sopra descritti non includono la sella attacco. Caratteristiche di prodotto e specifiche possono variare senza obbligo di preavviso.
(*) The above mentioned weights not include the excavator attachment. Specifications are subject to change without notice.
(*) Los pesos indicados no comprenden el enganche excavadora. Las caracteristicas del producto y las especificaciones pueden variar sin obligaciòn de preaviso.
(*) Les poids indiqués ne comprennent pass l’attache pour la pelle. Les caractéristiques et les spécifications des produits peuvent être modifiees sans previs.
(*) Die oben genannte Gewichte sind ohne das Gewicht der Adapterplatte. Die Produktspezifikationen können ändern ohne Vorankündigung.
TREVI BENNE S.p.A.
Sede legale e amministrativa:
Via A. Volta, 5 - 36025
Noventa Vic.na - VI - Italy
Sede operativa e magazzino:
Via Bergoncino, 18 - 36025
Noventa Vic.na - VI - Italy
Tel. +39 0444 760773
Fax +39 0444 861182
www.trevibenne.it
[email protected]
Azienda certificata
Cert. N° 501005936
UNI EN ISO 9001:2000

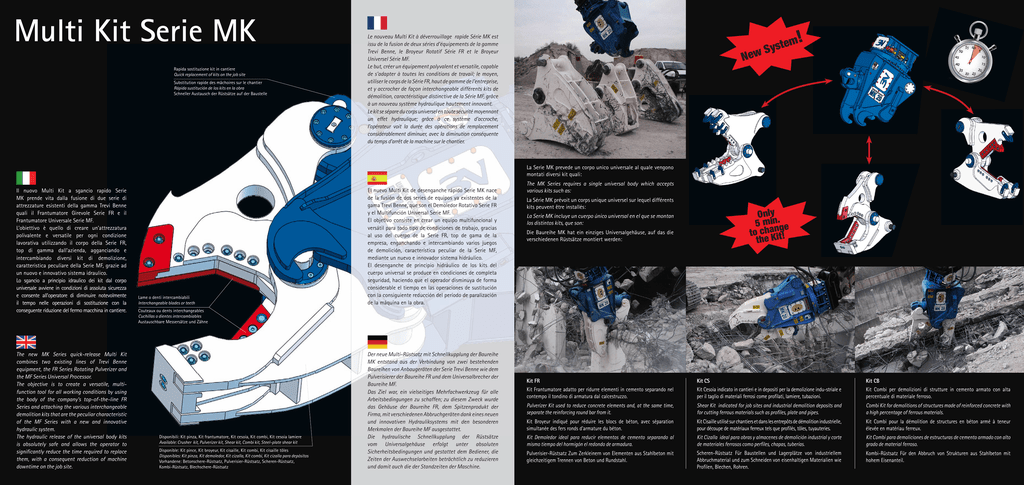

MULTI KIT
MK
CRUSH
CUT
MOVE
DEMOLISH
BREAK
