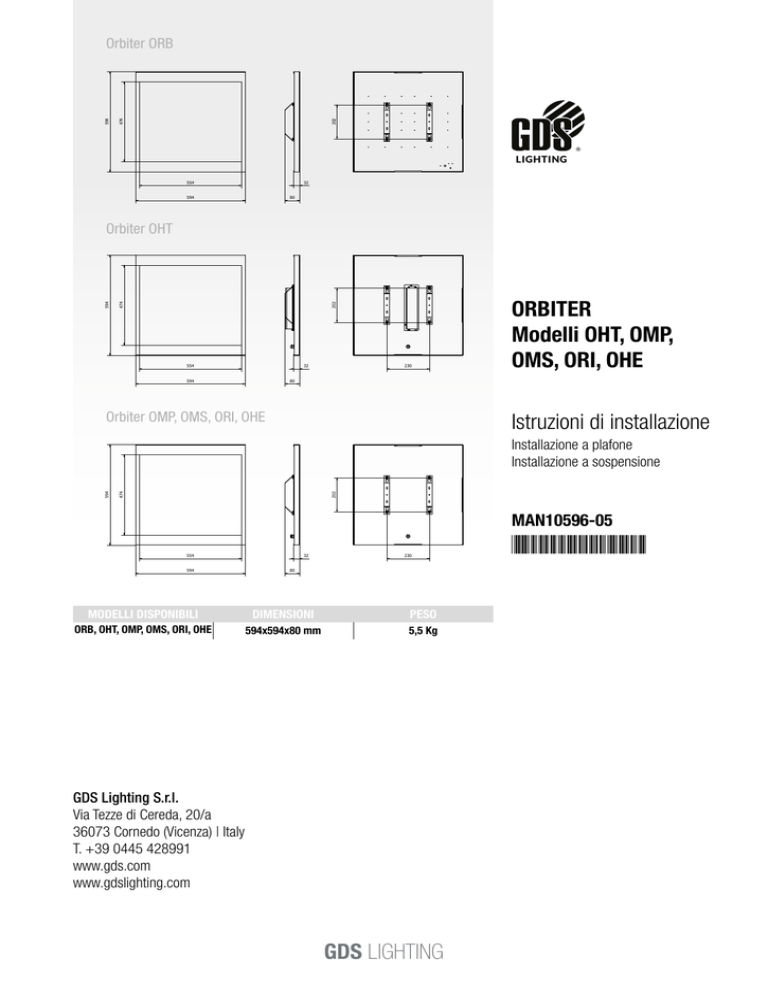

Manuale Orbiter

202
474
594
Orbiter ORB
LIGHTING
554
32
594
80
202
474
594
Orbiter OHT
554
32
594
230
ORBITER
Modelli OHT, OMP,
OMS, ORI, OHE
80
Orbiter OMP, OMS, ORI, OHE
Istruzioni di installazione
202
474
594
Installazione a plafone
Installazione a sospensione
MAN10596-05
554
594
32
230
80
MODELLI DISPONIBILI
DIMENSIONI
PESO
ORB, OHT, OMP, OMS, ORI, OHE
594x594x80 mm
5,5 Kg
GDS Lighting S.r.l.
Via Tezze di Cereda, 20/a
36073 Cornedo (Vicenza) | Italy
T. +39 0445 428991
www.gds.com
www.gdslighting.com
GDS LIGHTING
*MAN10596-05*
Avvertenze di sicurezza
Il dispositivo Orbiter di GDS Lighting® deve essere
installato e messo in funzione esclusivamente da
personale specializzato.
Eseguire qualsiasi intervento sul dispositivo solo dopo
averlo privato di tensione.
Conservare le istruzioni di installazione per eventuali
operazioni di manutenzione o sostituzione.
Rischio di infortunio, malfunzionamento o danni causati
da uso improprio. L’operatore deve informare tutti gli
utenti dei potenziali rischi associati all’utilizzo del
prodotto e delle contromisure appropriate.
Utilizzo in interno. Non utilizzare in ambienti aggressivi
o potenzialmente esplosivi. Non modificare il dispositivo
e non installare accessori non indicati in questo
documento.
Versione standard
1
3
3P
2
4
Versione DALI
Connessione presa volante
T
D1
L
5P
D2
N
L
N
FASE
NEUTRO
T
TERRA
D1
DALI +
D2
DALI -
LINEA + DALI
2
Orbiter Modelli ORB, OHT, OMP, OMS, ORI, OHE - Istruzioni di installazione | MAN10596-05 | ITA
L
3
4
N
2
10 mm
30 mm
Allacciamento alla linea elettrica
CLASS I
Allo scopo di mantenere inalterate le
caratteristiche di doppio isolamento
del cavo di alimentazione, provvedere
a fissare il cavo di linea al relativo
fermacavo, quindi sguainare il
cavo avendo cura di effettuare una
spelatura totale di 30 mm, ed una
spelatura dei cavi interni di 10 mm.
IP65
Installazione a plafone* (accessorio non incluso – cod. PAR03190)
110
110
1
3a
2
3b
* non applicabile su modello OHT
Orbiter Modelli ORB, OHT, OMP, OMS, ORI, OHE - Istruzioni di installazione | MAN10596-05 | ITA
3
Installazione a sospensione (accessori non inclusi – cod. PAR03162 e PAR03830)
X4
1
PAR03162
Max. 2 m
2
PAR03830
Max. 5 m
4a
3
4
4b
Orbiter Modelli ORB, OHT, OMP, OMS, ORI, OHE - Istruzioni di installazione | MAN10596-05 | ITA
