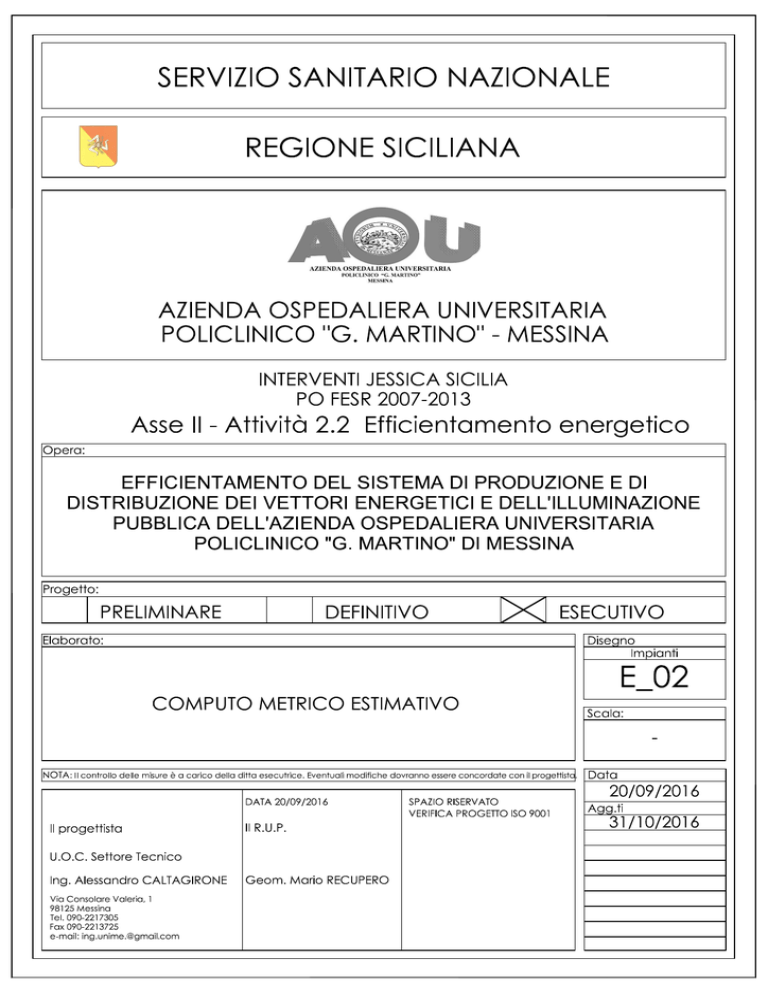

E_02_computo estimativo

pag. 2
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
RIPORTO
LAVORI A MISURA
produzione energia frigorifera (SpCat 1)
meccanico (Cat 1)
tubazioni (SbCat 1)
1/1
I.M.022
Conferimento a discarica gruppo frigo ad
assorbimento
Smontaggio, trasporto e conferimento a discarica
autorizzata del gruppo frigorifero ad assorbimento
esistente.
1,00
SOMMANO... cadauno
2/2
I.M.001
1,00
4´986,600
4´986,60
2,00 544´449,347
1´088´898,69
Gruppi frigoriferi
Fornitura e posa in opera di Gruppo refrigeratore
acqua/acqua con compressore centrifugo aperto
monostadio e moltiplicatore di giri incorporato
comprensivo di Inverter Variable Speed Drive.
Refrigerante R134a.Potenza frigorifera: 4.360 kW
(Acqua all'evaporatore 7 / 12°C - Acqua al
condensatore 35/30°C) Dotato di n°1 compressore
centrifugo. Potenza elettrica assorbita totale: 727 kW
Massimo carico elettrico del motore 712 kW. C.O.P.:
6.0, C.O.P. medio stagionale: 10.07. Completo di
quadro elettrico di comando/protezione e unità di
controllo a Microprocessore, sezionatore, antivibranti
di base in gomma, griglia di protezione, funzionante
con R-134a, filtro armonico attivo. Compreso l'onere
dei collegamenti elettrici ed idraulici, il basamento di
appoggio, ed ogni ulteriore onere e magistero per dare
l'opera finita e funzionante a perfetta regola d'arte.
Installazione: centrale frigorifera.
2,00
SOMMANO... cadauno
elettrico (SbCat 3)
3 / 47
I.M.024
Quadro elettrico gruppi frigo
F.p.o. di quadro elettrico alimentazione gruppi frigo in
struttura metallica ad armadio, grado di protezione
IP55, di dimensioni idonee al contenimento di tutti i
dispostivi di protezione e misure, come da schema
elettrico unifilare allegato. Completo di cablaggio a
perfetta regola d'arte in conformità alle normative
vigenti con particolare riferimento alla NORMA CEI
17-13, minuteria per l'assemblaggio ed ogni altro
onere ed accessorio per dare l'opera finita e
funzionante a perfetta regola d'arte;
1,00
SOMMANO... cadauno
4 / 48
I.M.023
cavo elettrico unipolare (1x240) mmq
F.p.o.di CAVO ELETTRICO UNIPOLARE (1x240)
mmq, tipo FG7OR, con guaina rigido o flessibile in
rame ricotto o stagnato, isolato in gomma EPR ad alto
modulo e guaina PVC speciale, qualità Rz, non
propagante l'incendio, a norme CEI 20-22 II e marchio
IMQ , CEI 20-37 II.
Compreso ogni altro onere e magistero per dare l'opera
finita e funzionante.
linea 3F+N+T da quadro elettrico a gruppo frigo 1
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
1,00
13,000
60,000
51´464,647
51´464,65
780,00
780,00
1´145´349,94
pag. 3
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
RIPORTO
780,00
linea 3F+N+T da quadro elettrico a gruppo frigo 2
SOMMANO...
5 / 49
I.M.002
unitario
13,000
60,000
TOTALE
1´145´349,94
780,00
m
1´560,00
42,824
66´805,44
77´690,486
77´690,49
1´680,154
1´680,15
quadro inverter torri evaporative
F.p.o. di quadro elettrico metallico per alloggio
inverter a servizio dei ventilatori delle torri evaporative
costituito da CONVERTITORI DI FREQUENZA
A.C. (INVERTER) per ventilatori esistenti (circuito
condensazione torri evaporative) con le seguenti
caratteristiche: Tensione: V.380-480/50-60Hz
Potenza: KW 30 Corrente: Ampere 59 Sovraccarico:
Ampere 64,9 per 1 minuto ogni 10 min Protezione:
IP54 Filtri: EMC (integrati) Induttanza di linea
(integrata) Pannello di programmazione Assistant.
Compresa la struttura metallica ad armadio, grado di
protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi, completo di
cablaggio a perfetta regola d'arte in conformità alle
normative vigenti con particolare riferimento alla
NORMA CEI 17-13, minuteria per l'assemblaggio ed
ogni altro onere ed accessorio per dare l'opera finita e
funzionante a perfetta regola d'arte;
1,00
SOMMANO... cadauno
6 / 54
I.M.003
1,00
alimentazione elettriche torri evaporative da quadro
inverter
F.p.o. degli Stacchi linee elettriche dal quadro
esistente in centrale termofrigorifera per alimentazione
torri evaporative; ripristino delle stesse linee per
adeguamento e riconnessione al nuovo quadro elettrico
con inverter per la gestione dei ventilatori delle torri
evaporative.Compresa la minuteria per l'assemblaggio,
giunzioni con muffola isolante, spezzoni, capicorda,
passerella ed ogni altro onere ed accessorio per dare
l'opera finita e funzionante a perfetta regola d'arte;
1,00
SOMMANO... cadauno
1,00
Parziale meccanico (Cat 1) euro
Parziale produzione energia frigorifera (SpCat 1) euro
1´291´526,02
1´291´526,02
Teleriscaldamento (SpCat 2)
tubazioni (SbCat 1)
7/4
I.M.025B
F.p.o. tubazione in acciaio senza saldatura Dn 300
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 300 mm
2,000
SOMMANO...
8/5
I.M.025C
kg
180,000
62,300
22´428,00
22´428,00
7,633
171´192,92
F.p.o. tubazione in acciaio senza saldatura Dn 250
Tubo in acciaio non legato di base senza saldatura, a
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
1´462´718,94
pag. 4
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
1´462´718,94
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 250 mm
2,000
SOMMANO...
9/6
I.M.025D
12´480,00
370,000
33,200
kg
7,435
92´788,80
7,274
178´707,63
7,040
147´347,20
7,051
60´920,64
24´568,00
24´568,00
F.p.o. tubazione in acciaio senza saldatura Dn 150
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 150 mm
2,000
SOMMANO...
575,000
18,200
kg
20´930,00
20´930,00
F.p.o. tubazione in acciaio senza saldatura Dn 125
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 125 mm
2,000
SOMMANO...
12 / 9
I.M.025H
12´480,00
F.p.o. tubazione in acciaio senza saldatura Dn 200
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 200 mm
SOMMANO...
11 / 8
I.M.025F
41,600
kg
2,000
10 / 7
I.M.025E
150,000
kg
320,000
13,500
8´640,00
8´640,00
F.p.o. tubazione in acciaio senza saldatura Dn 80
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
1´942´483,21
pag. 5
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
1´942´483,21
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 80 mm
2,000
SOMMANO...
13 / 10
I.M.025I
1´498,20
17 / 14
180,000
150,000
370,000
575,000
320,000
110,000
50,000
m2
7,472
11´194,55
7,624
3´133,46
7,435
30´406,18
63,474
72´995,10
575,000
m
2,000
2,000
2,000
2,000
2,000
2,000
2,000
1,015
0,840
0,680
0,500
0,420
0,280
0,188
58,475
37´424,00
730,80
504,00
1´006,40
1´150,00
537,60
123,20
37,60
1´150,00
1´150,00
2,000
m
411,00
4´089,60
2,000
F.p.o. coibentazione con coppelle in lana di roccia DN
125, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 125
DN 125
SOMMANO...
4,110
411,00
2,000
2,000
2,000
2,000
2,000
2,000
2,000
F.p.o. coibentazione con coppelle in lana di roccia DN
150, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 150
DN 150
SOMMANO...
50,000
kg
F.p.o. vernicatura tubazioni in acciaio nero
Fornitura e posa in opera di VERNICIATURA
TUBAZIONI IN ACCIAIO NERO per realizzazione
circuiti di centrale termofrigorifera, a due riprese di
pittura antiruggine al minio di piombo da applicare a
tutte le tubazioni di acciaio non zincato ed a tutti i
supporti, compreso ogni ulteriore onere e magistero
per dare l'opera finita a perfetta regola d'arte.
DN 300
DN 250
DN 200
DN 150
DN 125
DN 80
DN 50
SOMMANO...
16 / 13
I.M.028
1´498,20
F.p.o. tubazione in acciaio senza saldatura Dn 50
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 50 mm
SOMMANO...
15 / 12
I.M.027
6,810
kg
2,000
14 / 11
I.M.026
110,000
320,000
640,00
640,00
F.p.o. coibentazione con coppelle in lana di roccia DN
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2´097´636,50
pag. 6
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
I.M.029
18 / 15
I.M.030
21 / 18
I.M.044
220,00
220,00
2,000
50,000
100,00
2,000
2,000
2,000
180,000
150,000
370,000
1,015
0,840
0,680
m2
m2
180,000
150,000
370,000
575,000
320,000
110,000
50,000
9´711,90
37,316
3´731,60
86,763
97´226,62
39,928
136´669,55
365,40
252,00
503,20
1´120,60
2,000
2,000
2,000
2,000
2,000
2,000
2,000
44,145
100,00
m
F.p.o. rivestimento in lamierino di alluminio
Fornitura e posa in opera di RIVESTIMENTO IN
LAMIERINO DI ALLUMINIO, per tubazioni acqua
calda-refrigerata calandrati e rivettati su strato di
coibentazione esistente, compresa maggiorazione per
l'incidenza del rivestimento delle saracinesche.
DN 300
DN 250
DN 200
DN 150
DN 125
DN 80
DN 50
SOMMANO...
110,000
m
F.p.o. coibentazione con rotolo in lana di roccia , sp.
80 mm
Fornitura e posa in opera di coibentazione con rotolo
in lana di roccia , in classe A1 di reazione al fuoco,
densità 70 kg/mc, conducilità 0,046 W/m°C, spessore
80 mm in conformità al D.P.R. 412/93, compresa
finitura esterna con carta alluminata.
DN 300
DN 250
DN 200
SOMMANO...
20 / 17
I.M.032
2,000
F.p.o. coibentazione con coppelle in lana di roccia DN
50, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 50
DN 50
SOMMANO...
19 / 16
I.M.031
2´097´636,50
80, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 80
DN 80
SOMMANO...
TOTALE
1,500
1,288
1,131
0,848
0,770
0,628
0,534
540,00
386,40
836,94
975,20
492,80
138,16
53,40
3´422,90
F.p.o. Saracinesca Dn 300
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 300 mm.
Compreso ed ogni ulteriore onere e magistero per dare
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2´344´976,17
pag. 7
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
l'opera finita a perfetta regola d'arte.
tratto A-B
F.p.o. Saracinesca Dn 200
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 200 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto B-O'
SOMMANO... cadauno
23 / 20
I.M.047
F.p.o. Saracinesca Dn 150
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 150 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto F-G
tratto L-M
tratto D-Q
tratto E-R
SOMMANO... cadauno
24 / 21
I.M.052
2´344´976,17
2,00
SOMMANO... cadauno
22 / 19
I.M.046
TOTALE
F.p.o. Saracinesca Dn 125
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 80 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto G-S
tratto G-T
tratto O'-V
SOMMANO... cadauno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2,00
1´495,423
2´990,85
958,830
1´917,66
715,536
5´724,29
547,242
3´283,45
2,00
2,00
2,00
2,00
2,00
2,00
8,00
2,00
2,00
2,00
6,00
2´358´892,42
pag. 8
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
25 / 22
I.M.051
2´358´892,42
F.p.o. Saracinesca Dn 80
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 80 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto C-P
2,00
SOMMANO... cadauno
26 / 23
I.M.050
2,00
F.p.o. Saracinesca Dn 50
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 50 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto I-U
Dismissione tubazioni esistenti linea acqua
surriscaldata in acciaio
Dismissione tubazioni esistenti linea acqua
surriscaldata in acciaio, Dn 250/100, da linea
principale, nel tunnel servizi, compresa la dismissione
delle saracinesche,gli oneri dei mezzi sollevamento e
movimentazione.
anello primario teleriscaldamento (DN 250)
anello primario teleriscaldamento (DN 150)
anello primario teleriscaldamento (DN 125)
anello primario teleriscaldamento (DN 100)
anello primario teleriscaldamento (DN 65)
anello primario teleriscaldamento (DN 50)
SOMMANO...
28 / 25
21.01.26
401,451
802,90
332,698
665,40
0,540
31´207,68
2,00
SOMMANO... cadauno
27 / 24
I.M.006
TOTALE
2,00
2,000
2,000
2,000
2,000
2,000
2,000
kg
270,000
675,000
115,000
145,000
90,000
25,000
41,400
19,800
16,200
11,800
7,100
5,600
22´356,00
26´730,00
3´726,00
3´422,00
1´278,00
280,00
57´792,00
Trasporto alle pubbliche discariche del comune in cui
si ... - per ogni m³ di materiale trasportato misurato
sul mezzo
Trasporto alle pubbliche discariche del comune in cui
si eseguono i lavori o nella discarica del comprensorio
di cui fa parte il comune medesimo o su aree
autorizzate al conferimento, di sfabbricidi classificabili
non inquinanti provenienti da lavori eseguiti all'interno
del perimetro del centro edificato, per mezzo di
autocarri a cassone scarrabile, compreso il nolo del
cassone, esclusi gli oneri di conferimento a discarica. per ogni m³ di materiale trasportato misurato sul
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2´391´568,40
pag. 9
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
2´391´568,40
mezzo
anello primario teleriscaldamento (DN 250)
anello primario teleriscaldamento (DN 150)
anello primario teleriscaldamento (DN 120)
anello primario teleriscaldamento (DN 100)
anello primario teleriscaldamento (DN 65)
anello primario teleriscaldamento (DN 50)
SOMMANO...
29 / 26
21.01.26b
30 / 96
I.M.T.22
32 / 98
I.M.T.25
33 / 99
I.M.T.26
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 200 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 200 mm
Tratto F-H
Tratto H-I
Tratto I-L
Tratto B-O'
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
0,250
0,150
0,125
0,100
0,065
0,050
33,75
30,38
3,59
2,90
0,76
0,13
71,51
24,700
1´766,30
0,015
866,88
393,370
3´146,96
381,510
3´815,10
570,330
15´969,24
681,210
36´785,34
57´792,00
57´792,00
8,00
cad
8,00
10,00
cad
10,00
8,00
10,00
10,00
cad
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 150 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 150 mm
Tratto F-G
Tratto L-M
Tratto L-N
Tratto D-Q
Tratto E-R
Tratto O'-O
SOMMANO...
34 / 100
I.M.T.27
kg
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 125 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 125 mm
Tratto G-S
Tratto G-T
Tratto O'-V
SOMMANO...
0,250
0,150
0,125
0,100
0,065
0,050
57792,000
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 80 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 80 mm
Tratto C-P
SOMMANO...
270,000
675,000
115,000
145,000
90,000
25,000
al m³
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 50 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 50 mm
Tratto I-U
SOMMANO...
31 / 97
I.M.T.23
2,000
2,000
2,000
2,000
2,000
2,000
ONERI DI CONFERIMENTO IN DISCARICA
Osservatorio Regionale Prezzi - Oneri di conferimento
del materiale in discarica al kg € 0,015
Tubazioni teleriscaldamento
SOMMANO...
TOTALE
28,00
8,00
8,00
10,00
8,00
8,00
12,00
cad
54,00
8,00
10,00
4,00
12,00
34,00
2´453´918,22
pag. 10
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
RIPORTO
SOMMANO...
35 / 101
I.M.T.28
36 / 102
I.M.T.29
34,00
cad
34,00
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 250 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 250 mm
Tratto D-E
Tratto E-F
SOMMANO...
TOTALE
2´453´918,22
892,430
30´342,62
1´091,470
13´097,64
1´273,380
28´014,36
8,00
4,00
cad
12,00
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 300 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 300 mm
Tratto A-B
Tratto B-C
Tratto C-D
SOMMANO...
unitario
8,00
4,00
10,00
cad
22,00
Parziale meccanico (Cat 1) euro
Parziale Teleriscaldamento (SpCat 2) euro
1´233´846,82
1´233´846,82
Teleraffrescamento (SpCat 3)
37 / 27
I.M.025A
F.p.o. tubazione in acciaio senza saldatura Dn 400
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 400 mm
2,000
SOMMANO...
38 / 28
I.M.025B
93,210
kg
87´617,40
87´617,40
7,843
687´183,27
7,633
456´514,46
F.p.o. tubazione in acciaio senza saldatura Dn 300
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 300 mm
2,000
SOMMANO...
39 / 29
I.M.025C
470,000
kg
480,000
62,300
59´808,00
59´808,00
F.p.o. tubazione in acciaio senza saldatura Dn 250
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
3´669´070,57
pag. 11
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
3´669´070,57
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 250 mm
2,000
SOMMANO...
40 / 30
I.M.025D
39´520,00
105,000
33,200
kg
7,435
293´831,20
7,274
50´714,33
7,040
28´188,16
7,250
7´177,50
6´972,00
6´972,00
F.p.o. tubazione in acciaio senza saldatura Dn 150
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 150 mm
2,000
SOMMANO...
110,000
18,200
kg
4´004,00
4´004,00
F.p.o. tubazione in acciaio senza saldatura Dn 100
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 100 mm
2,000
SOMMANO...
43 / 33
I.M.026
39´520,00
F.p.o. tubazione in acciaio senza saldatura Dn 200
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 200 mm
SOMMANO...
42 / 32
I.M.025G
41,600
kg
2,000
41 / 31
I.M.025E
475,000
F.p.o. vernicatura tubazioni in acciaio nero
Fornitura e posa in opera di VERNICIATURA
TUBAZIONI IN ACCIAIO NERO per realizzazione
circuiti di centrale termofrigorifera, a due riprese di
pittura antiruggine al minio di piombo da applicare a
tutte le tubazioni di acciaio non zincato ed a tutti i
supporti, compreso ogni ulteriore onere e magistero
per dare l'opera finita a perfetta regola d'arte.
DN 400
DN 300
DN 250
DN 200
DN 150
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
50,000
9,900
kg
990,00
990,00
2,000
2,000
2,000
2,000
2,000
470,000
480,000
475,000
105,000
110,000
2,000
2,000
2,000
2,000
2,000
1,277
1,015
0,840
0,680
0,500
2´400,76
1´948,80
1´596,00
285,60
220,00
6´451,16
4´048´981,76
pag. 12
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
RIPORTO
6´451,16
DN 100
2,000
SOMMANO...
44 / 34
I.M.033
45 / 35
I.M.027
46 / 36
I.M.031
47 / 37
I.M.032
48 / 38
I.M.049
50,000
110,000
1,277
1,015
0,840
0,680
m2
m2
470,000
480,000
475,000
105,000
110,000
50,000
48´498,21
50,170
5´017,00
63,474
13´964,28
86,763
270´317,07
39,928
192´062,86
1´200,38
974,40
798,00
142,80
3´115,58
2,000
2,000
2,000
2,000
2,000
2,000
7,435
220,00
220,00
470,000
480,000
475,000
105,000
4´048´981,76
100,00
m
2,000
2,000
2,000
2,000
TOTALE
71,80
100,00
2,000
F.p.o. rivestimento in lamierino di alluminio
Fornitura e posa in opera di RIVESTIMENTO IN
LAMIERINO DI ALLUMINIO, per tubazioni acqua
calda-refrigerata calandrati e rivettati su strato di
coibentazione esistente, compresa maggiorazione per
l'incidenza del rivestimento delle saracinesche.
DN 400
DN 300
DN 250
DN 200
DN 150
DN 100
SOMMANO...
0,359
m
F.p.o. coibentazione con rotolo in lana di roccia , sp.
80 mm
Fornitura e posa in opera di coibentazione con rotolo
in lana di roccia , in classe A1 di reazione al fuoco,
densità 70 kg/mc, conducilità 0,046 W/m°C, spessore
80 mm in conformità al D.P.R. 412/93, compresa
finitura esterna con carta alluminata.
DN 400
DN 300
DN 250
DN 200
SOMMANO...
2,000
6´522,96
2,000
F.p.o. coibentazione con coppelle in lana di roccia DN
150, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 150
DN 150
SOMMANO...
50,000
m2
F.p.o. coibentazione con coppelle in lana di roccia DN
100, sp. 60 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 60 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 100
DN 100
SOMMANO...
unitario
1,759
1,500
1,288
1,131
0,848
0,691
1´653,46
1´440,00
1´223,60
237,51
186,56
69,10
4´810,23
F.p.o. Saracinesca Dn 400
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´578´841,18
pag. 13
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 400 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto A-C
SOMMANO... cadauno
49 / 39
I.M.044
F.p.o. Saracinesca Dn 300
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 300 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto F-G
tratto L-M
SOMMANO... cadauno
50 / 40
I.M.045
F.p.o. Saracinesca Dn 250
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 250 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto D-Q
tratto E-R
SOMMANO... cadauno
51 / 41
I.M.046
TOTALE
4´578´841,18
2,00
2,00
1´869,509
3´739,02
1´495,423
5´981,69
1´307,917
5´231,67
2,00
2,00
4,00
2,00
2,00
4,00
F.p.o. Saracinesca Dn 200
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 200 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´593´793,56
pag. 14
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
4´593´793,56
tratto O'-V
2,00
SOMMANO... cadauno
52 / 42
I.M.047
2,00
F.p.o. Saracinesca Dn 150
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 150 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto C-P
2,00
F.p.o. Saracinesca Dn 100
Fornitura e posa in opera di Saracinesca cuneo
gommato in ghisa sferoidale a corpo piatto e vite
interna, corpo e coperchio in ghisa GS400 con
rivestimento epossidico atossico alimentare conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ.
Min. Sanità n. 102 del 02/12/78), cuneo rivestito in
elastomero EPDM, albero in acciaio inossidabile,
madrevite in bronzo; flangiata e forata a norma UNI
EN 1092-1, pressioni nominali di prova e esercizio a
norma UNI 1284. Pressione di esercizio PFA 16 (1,6
MPa).
Diametro Nominale 100 mm.
Compreso ed ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
tratto I-U
Dismissione tubazioni esistenti linea acqua
surriscaldata in acciaio
Dismissione tubazioni esistenti linea acqua
surriscaldata in acciaio, Dn 250/100, da linea
principale, nel tunnel servizi, compresa la dismissione
delle saracinesche,gli oneri dei mezzi sollevamento e
movimentazione.
anello primario teleraffreddamento (DN 400)
anello primario teleraffreddamento (DN 300)
anello primario teleraffreddamento (DN 250)
anello primario teleraffreddamento (DN 200)
anello primario teleriscaldamento (DN 150)
anello primario teleriscaldamento (DN 100)
SOMMANO...
55 / 45
21.01.26
1´917,66
715,536
1´431,07
497,241
994,48
0,540
69´448,86
2,00
SOMMANO... cadauno
54 / 44
I.M.006
958,830
2,00
SOMMANO... cadauno
53 / 43
I.M.048
TOTALE
2,00
2,000
2,000
2,000
2,000
2,000
2,000
kg
275,000
300,000
375,000
155,000
95,000
145,000
86,300
55,500
41,400
31,000
19,800
11,800
47´465,00
33´300,00
31´050,00
9´610,00
3´762,00
3´422,00
128´609,00
Trasporto alle pubbliche discariche del comune in cui
si ... - per ogni m³ di materiale trasportato misurato
sul mezzo
Trasporto alle pubbliche discariche del comune in cui
si eseguono i lavori o nella discarica del comprensorio
di cui fa parte il comune medesimo o su aree
autorizzate al conferimento, di sfabbricidi classificabili
non inquinanti provenienti da lavori eseguiti all'interno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´667´585,63
pag. 15
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
4´667´585,63
del perimetro del centro edificato, per mezzo di
autocarri a cassone scarrabile, compreso il nolo del
cassone, esclusi gli oneri di conferimento a discarica. per ogni m³ di materiale trasportato misurato sul
mezzo
anello primario teleraffreddamento (DN 400)
anello primario teleraffreddamento (DN 300)
anello primario teleraffreddamento (DN 250)
anello primario teleraffreddamento (DN 200)
anello primario teleraffreddamento (DN 150)
anello primario teleraffreddamento (DN 100)
SOMMANO...
56 / 46
21.01.26b
57 / 103
I.M.T.24
60 / 106
I.M.T.28
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 300 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 300 mm
Tratto F-G
Tratto L-M
Tratto L-N
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
0,400
0,300
0,250
0,200
0,150
0,100
0,400
0,300
0,250
0,200
0,150
0,100
88,00
54,00
46,88
12,40
4,28
2,90
208,46
24,700
5´148,96
128´609,00
0,015
1´929,14
428,840
2´573,04
681,210
4´087,26
892,430
5´354,58
1´091,470
37´109,98
6,00
cad
6,00
6,00
cad
6,00
6,00
cad
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 250 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 250 mm
Tratto D-Q
Tratto G-T
Tratto E-R
Tratto O'-O
SOMMANO...
61 / 107
I.M.T.29
kg
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 200 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 200 mm
Tratto O'-V
SOMMANO...
275,000
300,000
375,000
155,000
95,000
145,000
128609,00
0 128´609,00
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 150 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 150 mm
Tratto C-P
SOMMANO...
59 / 105
I.M.T.27
al m³
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 100 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 100 mm
Tratto I-U
SOMMANO...
58 / 104
I.M.T.26
2,000
2,000
2,000
2,000
2,000
2,000
ONERI DI CONFERIMENTO IN DISCARICA
Osservatorio Regionale Prezzi - Oneri di conferimento
del materiale in discarica al kg € 0,015
Tubazioni teleraffreddamento
SOMMANO...
TOTALE
6,00
6,00
10,00
6,00
12,00
cad
34,00
6,00
8,00
10,00
24,00
4´723´788,59
pag. 16
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
RIPORTO
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
24,00
Tratto B-O'
TOTALE
4´723´788,59
14,00
SOMMANO...
62 / 108
I.M.T.30
DIMENSIONI
cad
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 400 mm
Compensatore assiale in acciaio a soffietto con
estremità flangiate: Ø 400 mm
Tratto A-C
Tratto C-D
Tratto D-E
Tratto E-F
Tratto F-H
Tratto H-I
Tratto I-L
SOMMANO...
Parziale meccanico (Cat 1) euro
Parziale Teleraffrescamento (SpCat 3) euro
38,00
1´273,380
48´388,44
1´609,650
83´701,80
8,00
10,00
8,00
4,00
8,00
10,00
4,00
cad
52,00
2´330´505,99
2´330´505,99
U.T.A. (SpCat 4)
elettrico (Cat 2)
elettrico (SbCat 3)
63 / 3
I.M.004
SISTEMA GESTIONE POMPE CON INVERTER
P=1,1 kW
F.p.o. di Quadro inverter per regolazione velocità
motori di n.2 elettropompe, una di scorta all'altra
eseguito in cassa di metallo IP 54 con apertura a
cerniera predisposto per installazione a parete o a
pavimento, così composto:
- sistema di scambio per alimentazione con lo stesso
inverter di n.2 elettropompe;
- sezionatore con fusibili extrarapidi a protezione
dell'inverter;
- Interruttori automatici salvamotori a protezione di
ogni pompa;
- Interruttore sezionatore generale bloccoporta;
- Convertitore di frequenza (inverter) di potenza
idonea e filtro EMC;
- Minirelè ausiliari;
- Trasformatore di alimentazione per circuiti ausiliari
con relativi fusibili di protezione;
- Morsetteria di allacciamento;
- Ventola di raffreddamento 230 V;
- Alimentazione 3x400V+neutro,
segnalazioni e comandi in portella:
A) Interruttore sezionatore generale bloccoporta;
B) Tastiera dell'inverter con ampio display multirighe
per lettura e impostazione dei parametri della logica di
funzionamento;
C) Selettore per ogni singola pompa;
D) Lampada "blocco inverter";
E) Lampada "presenza rete";
F) Lampada "marcia a secco";
G) N.2 lampade "blocco pompa";
H) N.2 lampade "marcia pompa".
Compreso il trasmettitore di pressione con segnale 420 mA, l'onere dei collegamenti elettrici, idraulici, cavi
elettrici e di segnale, morsettiera ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´855´878,83
pag. 17
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
4´855´878,83
n. 1 per potenze pompe da max 1,1, kW;
14,00
SOMMANO... cadauno
64 / 50
I.M.005
14,00
2´003,264
28´045,70
2´033,265
4´066,53
SISTEMA GESTIONE POMPE CON INVERTER
P=1,5 kW
F.p.o. di Quadro inverter per regolazione velocità
motori di n.2 elettropompe, una di scorta all'altra
eseguito in cassa di metallo IP 54 con apertura a
cerniera predisposto per installazione a parete o a
pavimento, così composto:
- sistema di scambio per alimentazione con lo stesso
inverter di n.2 elettropompe;
- sezionatore con fusibili extrarapidi a protezione
dell'inverter e filtro EMC;
- Interruttori automatici salvamotori a protezione di
ogni pompa;
- Interruttore sezionatore generale bloccoporta;
- Convertitore di frequenza (inverter) di potenza
idonea;
- Minirelè ausiliari;
- Trasformatore di alimentazione per circuiti ausiliari
con relativi fusibili di protezione;
- Morsetteria di allacciamento;
- Ventola di raffreddamento 230 V;
- Alimentazione 3x400V+neutro,
segnalazioni e comandi in portella:
A) Interruttore sezionatore generale bloccoporta;
B) Tastiera dell'inverter con ampio display multirighe
per lettura e impostazione dei parametri della logica di
funzionamento;
C) Selettore per ogni singola pompa;
D) Lampada "blocco inverter";
E) Lampada "presenza rete";
F) Lampada "marcia a secco";
G) N.2 lampade "blocco pompa";
H) N.2 lampade "marcia pompa".
Compreso il trasmettitore di pressione con segnale 420 mA, l'onere dei collegamenti elettrici, idraulici, cavi
elettrici e di segnale, morsettiera ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
n. 1 per potenze pompe da max 1,5, kW;
2,00
SOMMANO... cadauno
65 / 51
I.M.006
2,00
SISTEMA GESTIONE POMPE CON INVERTER
P=2,2 kW
F.p.o. di Quadro inverter per regolazione velocità
motori di n.2 elettropompe, una di scorta all'altra
eseguito in cassa di metallo IP 54 con apertura a
cerniera predisposto per installazione a parete o a
pavimento, così composto:
- sistema di scambio per alimentazione con lo stesso
inverter di n.2 elettropompe;
- sezionatore con fusibili extrarapidi a protezione
dell'inverter e filtro EMC;
- Interruttori automatici salvamotori a protezione di
ogni pompa;
- Interruttore sezionatore generale bloccoporta;
- Convertitore di frequenza (inverter) di potenza
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´887´991,06
pag. 18
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
4´887´991,06
idonea;
- Minirelè ausiliari;
- Trasformatore di alimentazione per circuiti ausiliari
con relativi fusibili di protezione;
- Morsetteria di allacciamento;
- Ventola di raffreddamento 230 V;
- Alimentazione 3x400V+neutro,
segnalazioni e comandi in portella:
A) Interruttore sezionatore generale bloccoporta;
B) Tastiera dell'inverter con ampio display multirighe
per lettura e impostazione dei parametri della logica di
funzionamento;
C) Selettore per ogni singola pompa;
D) Lampada "blocco inverter";
E) Lampada "presenza rete";
F) Lampada "marcia a secco";
G) N.2 lampade "blocco pompa";
H) N.2 lampade "marcia pompa".
Compreso il trasmettitore di pressione con segnale 420 mA, l'onere dei collegamenti elettrici, idraulici, cavi
elettrici e di segnale, morsettiera ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
n. 1 per potenze pompe da max 2,2, kW;
1,00
SOMMANO... cadauno
66 / 52
I.M.007
1,00
2´140,768
2´140,77
SISTEMA GESTIONE POMPE CON INVERTER
P=3,0 kW
F.p.o. di Quadro inverter per regolazione velocità
motori di n.2 elettropompe, una di scorta all'altra
eseguito in cassa di metallo IP 54 con apertura a
cerniera predisposto per installazione a parete o a
pavimento, così composto:
- sistema di scambio per alimentazione con lo stesso
inverter di n.2 elettropompe;
- sezionatore con fusibili extrarapidi a protezione
dell'inverter e filtro EMC;
- Interruttori automatici salvamotori a protezione di
ogni pompa;
- Interruttore sezionatore generale bloccoporta;
- Convertitore di frequenza (inverter) di potenza
idonea;
- Minirelè ausiliari;
- Trasformatore di alimentazione per circuiti ausiliari
con relativi fusibili di protezione;
- Morsetteria di allacciamento;
- Ventola di raffreddamento 230 V;
- Alimentazione 3x400V+neutro,
segnalazioni e comandi in portella:
A) Interruttore sezionatore generale bloccoporta;
B) Tastiera dell'inverter con ampio display multirighe
per lettura e impostazione dei parametri della logica di
funzionamento;
C) Selettore per ogni singola pompa;
D) Lampada "blocco inverter";
E) Lampada "presenza rete";
F) Lampada "marcia a secco";
G) N.2 lampade "blocco pompa";
H) N.2 lampade "marcia pompa".
Compreso il trasmettitore di pressione con segnale 420 mA, l'onere dei collegamenti elettrici, idraulici, cavi
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´890´131,83
pag. 19
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
4´890´131,83
elettrici e di segnale, morsettiera ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
n. 1 per potenze pompe da max 3,0, kW;
2,00
SOMMANO... cadauno
67 / 53
I.M.008
2,00
2´184,520
4´369,04
2´732,037
2´732,04
SISTEMA GESTIONE POMPE CON INVERTER
P=4,0 kW
F.p.o. di Quadro inverter per regolazione velocità
motori di n.2 elettropompe, una di scorta all'altra
eseguito in cassa di metallo IP 54 con apertura a
cerniera predisposto per installazione a parete o a
pavimento, così composto:
- sistema di scambio per alimentazione con lo stesso
inverter di n.2 elettropompe;
- sezionatore con fusibili extrarapidi a protezione
dell'inverter e filtro EMC;
- Interruttori automatici salvamotori a protezione di
ogni pompa;
- Interruttore sezionatore generale bloccoporta;
- Convertitore di frequenza (inverter) di potenza
idonea;
- Minirelè ausiliari;
- Trasformatore di alimentazione per circuiti ausiliari
con relativi fusibili di protezione;
- Morsetteria di allacciamento;
- Ventola di raffreddamento 230 V;
- Alimentazione 3x400V+neutro,
segnalazioni e comandi in portella:
A) Interruttore sezionatore generale bloccoporta;
B) Tastiera dell'inverter con ampio display multirighe
per lettura e impostazione dei parametri della logica di
funzionamento;
C) Selettore per ogni singola pompa;
D) Lampada "blocco inverter";
E) Lampada "presenza rete";
F) Lampada "marcia a secco";
G) N.2 lampade "blocco pompa";
H) N.2 lampade "marcia pompa".
Compreso il trasmettitore di pressione con segnale 420 mA, l'onere dei collegamenti elettrici, idraulici, cavi
elettrici e di segnale, morsettiera ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
n. 1 per potenze pompe da max 4,0, kW;
1,00
SOMMANO... cadauno
Parziale elettrico (Cat 2) euro
1,00
41´354,08
meccanico (Cat 1)
ventilazione (SbCat 2)
68 / 55
I.M.060
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 1.500mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 1.500 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´897´232,91
pag. 20
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =8,63 kW velocità aria 1.78 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 19,18 kW -velocità aria
1.80 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 3,75 kW - 3 x 400V, capacità 5,00 kg/h)
Vasca di raccolta acqua in lamiera di acciaio completa
di attacchi idrici. Separatore di gocce con telaio in
AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =5,38 kW -velocità aria 1.67 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 1,65 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA D01
SOMMANO... cadauno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
TOTALE
4´897´232,91
1,00
1,00
22´964,309
22´964,31
4´920´197,22
pag. 21
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
RIPORTO
69 / 56
I.M.061
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
4´920´197,22
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria/terapia intensiva per impianto a tutt'aria Q= 2.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 2.000 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 9.98 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 1,1 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x 1,1
kW, Prevalenza statica utile 600 Pa, dotato di inverter
di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 9.98 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 28,15 kW -velocità aria 1.37 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =11,51 kW -velocità aria 1.28 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 3,75 kW - 3 x 400V,
capacità 5,00 kg/h) Vasca di raccolta acqua in lamiera
di acciaio completa di attacchi idrici. Separatore di
gocce con telaio in AISI304 e alette in alluminio.
Vasca inox per umidificazione.- Serranda frontale
espulsione aria ad alette contrapposte con profilo a
losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´920´197,22
pag. 22
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
sale operatorie UTA H15
SOMMANO... cadauno
70 / 57
I.M.062
TOTALE
4´920´197,22
1,00
1,00
46´045,049
46´045,05
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 2.000mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 2.000 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =11,51 kW velocità aria 2.37 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 25,58 kW -velocità aria
2.46 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 3,75 kW - 3 x 400V, capacità 5,00 kg/h)
Vasca di raccolta acqua in lamiera di acciaio completa
di attacchi idrici. Separatore di gocce con telaio in
AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =7,18 kW -velocità aria 2.37 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 1,65 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4´966´242,27
pag. 23
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E06
aria primaria UTA NI07
SOMMANO... cadauno
71 / 58
I.M.063
TOTALE
4´966´242,27
1,00
1,00
2,00
23´068,064
46´136,13
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 3.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 3.500 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =20,14 kW velocità aria 2.44 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 44,76 kW -velocità aria
2.49 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,25 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =12,56 kW -velocità aria 2.43 m/sec. Ti =
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´012´378,40
pag. 24
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,24 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI08
aria primaria UTA E09
aria primaria UTA F13
aria primaria UTA NI06
SOMMANO... cadauno
72 / 59
I.M.064
TOTALE
5´012´378,40
1,00
1,00
1,00
1,00
4,00
25´364,386
101´457,54
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 4.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 3.500 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =23,02 kW velocità aria 2.34 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 51,15 kW -velocità aria
2.35 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´113´835,94
pag. 25
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 7,50 kW - 3 x 400V, capacità 10,00 kg/h)
Vasca di raccolta acqua in lamiera di acciaio completa
di attacchi idrici. Separatore di gocce con telaio in
AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =14,35 kW -velocità aria 2.31 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,24 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI02
aria primaria UTA C02
aria primaria UTA NI05
SOMMANO... cadauno
73 / 60
I.M.065
TOTALE
5´113´835,94
1,00
1,00
1,00
3,00
24´406,856
73´220,57
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 4.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 4.500 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´187´056,51
pag. 26
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =25,90 kW velocità aria 2.24 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 57,55 kW -velocità aria
2.27 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =16,15 kW -velocità aria 2.22 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,00 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA F08
aria primaria UTA NI01
SOMMANO... cadauno
74 / 61
I.M.066
TOTALE
5´187´056,51
1,00
1,00
2,00
26´541,924
53´083,85
UNITA' TRATTAMENTO ARIA per impianto ad aria
primaria - portata aria totale 5.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 5.000 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´240´140,36
pag. 27
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =28,77 kW velocità aria 2.48 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 63,94 kW -velocità aria
2.52 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =17,94 kW -velocità aria 2.46 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,00 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E12
SOMMANO... cadauno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
TOTALE
5´240´140,36
1,00
1,00
18´142,906
18´142,91
5´258´283,27
pag. 28
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
RIPORTO
75 / 62
I.M.067
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
5´258´283,27
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 5.600 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 5.600 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =32,23 kW velocità aria 2.47 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 71,61 kW -velocità aria
2.50 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =20,10 kW -velocità aria 2.42 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,00 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´258´283,27
pag. 29
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI18
aria primaria UTA E15
SOMMANO... cadauno
76 / 63
I.M.068
TOTALE
5´258´283,27
1,00
1,00
2,00
26´359,419
52´718,84
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 6.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 6.000 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =34,53 kW velocità aria 2.65 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 76,73 kW -velocità aria
2.68 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =21,53 kW -velocità aria 2.63 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,47 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´311´002,11
pag. 30
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA D02
aria primaria UTA E14
aria primaria UTA E17
SOMMANO... cadauno
77 / 64
I.M.069
TOTALE
5´311´002,11
1,00
1,00
1,00
3,00
25´256,883
75´770,65
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria per impianto a tutt'aria - Q= 6.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 6.000 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 8.79 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 4,0 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x 4,0
kW, Prevalenza statica utile 600 Pa, dotato di inverter
di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 8.79 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 84,44 kW -velocità aria 2.31 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =34,53 kW -velocità aria 2.25 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´386´772,76
pag. 31
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 26,25 kW - 3 x 400V,
capacità 35,00 kg/h) Vasca di raccolta acqua in
lamiera di acciaio completa di attacchi idrici.
Separatore di gocce con telaio in AISI304 e alette in
alluminio. Vasca inox per umidificazione.- Serranda
frontale espulsione aria ad alette contrapposte con
profilo a losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
sala operatoria UTA H13
sala operatoria UTA H14
SOMMANO... cadauno
78 / 65
I.M.070
TOTALE
5´386´772,76
1,00
1,00
2,00
60´368,007
120´736,01
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 6.700 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 6.700 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =38,56 kW velocità aria 2.43 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 85,68 kW -velocità aria
2.46 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´507´508,77
pag. 32
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =21,53 kW -velocità aria 2.63 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 3,47 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E04
aria primaria UTA NI12
SOMMANO... cadauno
79 / 66
I.M.071
TOTALE
5´507´508,77
1,00
1,00
2,00
25´685,647
51´371,29
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 7.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 7.000 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´558´880,06
pag. 33
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =40,28 kW velocità aria 2.32 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 89,51 kW -velocità aria
2.34 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =21,53 kW -velocità aria 2.63 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 5,37 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA F10
aria primaria UTA E08
SOMMANO... cadauno
80 / 67
I.M.072
TOTALE
5´558´880,06
1,00
1,00
2,00
27´011,940
54´023,88
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 7.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 7.500 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´612´903,94
pag. 34
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =43,16 kW velocità aria 2.49 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 95,91 kW -velocità aria
2.54 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =26,91 kW -velocità aria 2.63 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 5,37 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI19
SOMMANO... cadauno
81 / 68
I.M.073
TOTALE
5´612´903,94
1,00
1,00
28´394,484
28´394,48
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria per impianto a tutt'aria - Q= 8.500 mc/h
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´641´298,42
pag. 35
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
RIPORTO
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
5´641´298,42
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 8.500 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 40.61 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 4,0 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x 7,5
kW, Prevalenza statica utile 600 Pa, dotato di inverter
di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 40.61 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 119,63 kW -velocità aria 2.26 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =48,91 kW -velocità aria 2.17 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 26,25 kW - 3 x 400V,
capacità 35,00 kg/h) Vasca di raccolta acqua in
lamiera di acciaio completa di attacchi idrici.
Separatore di gocce con telaio in AISI304 e alette in
alluminio. Vasca inox per umidificazione.- Serranda
frontale espulsione aria ad alette contrapposte con
profilo a losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´641´298,42
pag. 36
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
terapia intensiva UTA NI04
SOMMANO... cadauno
82 / 69
I.M.074
TOTALE
5´641´298,42
1,00
1,00
67´464,484
67´464,48
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 8.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 8.000 mc/h - prevalenza utile 400Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =48,91 kW velocità aria 2.29 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 108,70 kW -velocità
aria 2.33 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =30,50 kW -velocità aria 2.28 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 5,37 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´708´762,90
pag. 37
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI17
SOMMANO... cadauno
83 / 70
I.M.075
TOTALE
5´708´762,90
1,00
1,00
29´007,003
29´007,00
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 10.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 10.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =57,55 kW velocità aria 2.62 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 127,88 kW -velocità
aria 2.66 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =35,89 kW -velocità aria 2.60 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´737´769,90
pag. 38
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
installata 1 x 5,50 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA F02
aria primaria UTA F03
aria primaria UTA F04
aria primaria UTA NI16
SOMMANO... cadauno
84 / 71
I.M.076
TOTALE
5´737´769,90
1,00
1,00
1,00
1,00
4,00
29´045,754
116´183,02
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 10.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 10.500 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =60,42 kW velocità aria 2.39 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 134,27 kW -velocità
aria 2.42 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´853´952,92
pag. 39
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =37,68 kW -velocità aria 2.37 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 5,50 kW, Prevalenza statica utile 400 Pa,
dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA W02
SOMMANO... cadauno
85 / 72
I.M.077
TOTALE
5´853´952,92
1,00
1,00
32´713,372
32´713,37
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 11.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 11.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =63,30 kW velocità aria 2.36 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´886´666,29
pag. 40
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
alette in Al. Potenza termica = 140,67 kW -velocità
aria 2.39 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =39,48 kW -velocità aria 2.35 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 3,00 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA H16
SOMMANO... cadauno
86 / 73
I.M.078
TOTALE
5´886´666,29
1,00
1,00
33´523,398
33´523,40
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 12.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 12.500 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´920´189,69
pag. 41
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =71,93 kW velocità aria 2.43 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 159,85 kW -velocità
aria 2.45 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =39,48 kW -velocità aria 2.35 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 3,47 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E07
aria primaria UTA NI03
SOMMANO... cadauno
87 / 74
I.M.079
TOTALE
5´920´189,69
1,00
1,00
2,00
34´377,175
68´754,35
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 13.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 13.000 mc/h - prevalenza utile
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
5´988´944,04
pag. 42
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
5´988´944,04
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =74,81 kW velocità aria 2.53 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 166,24 kW -velocità
aria 2.55 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =46,65 kW -velocità aria 2.35 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 3,47 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E02
1,00
A RIPORTARE
1,00
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
TOTALE
5´988´944,04
pag. 43
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
RIPORTO
aria primaria UTA E05
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
1,00
TOTALE
5´988´944,04
1,00
SOMMANO... cadauno
88 / 75
I.M.080
DIMENSIONI
2,00
34´377,175
68´754,35
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 13.800 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 13.800 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =79,41 kW velocità aria 2.28 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 176,47 kW -velocità
aria 2.29 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =49,52 kW -velocità aria 2.26 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 3,47 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´057´698,39
pag. 44
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA W01
SOMMANO... cadauno
89 / 76
I.M.081
TOTALE
6´057´698,39
1,00
1,00
36´014,727
36´014,73
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 14.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 14.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =80,56 kW velocità aria 2.46 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 179,03 kW -velocità
aria 2.48 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 26,50 kW - 3 x 400V, capacità 35,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =50,24 kW -velocità aria 2.43 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 5,37 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´093´713,12
pag. 45
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA D03
aria primaria UTA H17
SOMMANO... cadauno
90 / 77
I.M.082
TOTALE
6´093´713,12
1,00
1,00
2,00
36´798,502
73´597,00
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria per impianto a tutt'aria - Q= 14.500 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 14.500 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 63.94 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 7,50 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x
11,00 kW, Prevalenza statica utile 600 Pa, dotato di
inverter di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 63.94 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 204,07 kW -velocità aria 2.30 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´167´310,12
pag. 46
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
termica =83,44 kW -velocità aria 2.22 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 33,75 kW - 3 x 400V,
capacità 45,00 kg/h) Vasca di raccolta acqua in
lamiera di acciaio completa di attacchi idrici.
Separatore di gocce con telaio in AISI304 e alette in
alluminio. Vasca inox per umidificazione.- Serranda
frontale espulsione aria ad alette contrapposte con
profilo a losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
sala operatoria UTA F06
sala operatoria UTA F07
SOMMANO... cadauno
91 / 78
I.M.083
TOTALE
6´167´310,12
1,00
1,00
2,00
86´811,353
173´622,71
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria per impianto a tutt'aria - Q= 15.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 15.000 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 69.62 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´340´932,83
pag. 47
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 7,50 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x
11,00 kW, Prevalenza statica utile 600 Pa, dotato di
inverter di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 69.62 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 211,11 kW -velocità aria 2.38 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =86,32 kW -velocità aria 2.31 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 33,75 kW - 3 x 400V,
capacità 45,00 kg/h) Vasca di raccolta acqua in
lamiera di acciaio completa di attacchi idrici.
Separatore di gocce con telaio in AISI304 e alette in
alluminio. Vasca inox per umidificazione.- Serranda
frontale espulsione aria ad alette contrapposte con
profilo a losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
sala operatoria UTA F01
SOMMANO... cadauno
92 / 79
I.M.084
TOTALE
6´340´932,83
1,00
1,00
86´836,354
86´836,35
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 15.000 mc/h
Fornitura e posa in opera di UNITA'
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´427´769,18
pag. 48
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
RIPORTO
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
6´427´769,18
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 15.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =86,32 kW velocità aria 2.47 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 191,82 kW -velocità
aria 2.49 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 33,75 kW - 3 x 400V, capacità 45,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =52,83 kW -velocità aria 2.46 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 5,37 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´427´769,18
pag. 49
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
e funzionante a perfetta regola d'arte.
aria primaria UTA D04
6´427´769,18
1,00
SOMMANO... cadauno
93 / 80
I.M.085
TOTALE
1,00
38´072,294
38´072,29
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 17.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 17.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =100,71 kW velocità aria 2.42 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 223,79 kW -velocità
aria 2.44 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 33,75 kW - 3 x 400V, capacità 45,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =62,80 kW -velocità aria 2.41 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 5,50 kW(modalità parallela), Prevalenza
statica utile 400 Pa, dotato di inverter di frequenza sul
ventilatore di potenza nominale superiore a quella del
motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´465´841,47
pag. 50
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA E03
SOMMANO... cadauno
94 / 81
I.M.086
TOTALE
6´465´841,47
1,00
1,00
38´821,067
38´821,07
UNITA' TRATTAMENTO ARIA a servizio della sala
operatoria per impianto a tutt'aria - Q= 20.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 20.000 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 93.64 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
in acciaio o rame. Vasca inox.- Sezione ventilante di
espulsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 15,00 kW, Prevalenza
statica utile 600 Pa- Sezione ventilante di mandata
completa di n.2 gruppi motoventilanti ammortizzati e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motori con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 2 x 15,00 kW, Prevalenza statica utile 600
Pa, dotato di inverter di frequenza su ciascun
ventilatore di potenza nominale superiore a quella del
motore.- Batteria di recupero ad acqua lato presa aria
aria eff. 50%,acqua glicolata 30% ,Potenzialità: 93.64
kW. Pacco con tubi in Rame e alette in Alluminio,
collettori in acciaio o rame. Vasca inox.- Batteria di
raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 281,48 kW -velocità
aria 2.44 m/sec. Ti = 35°C - Ur = 45% - Tu 12.0° 100%. Ti acqua = 7°C - Tu acqua = 12°C. - Batteria di
riscaldamento ad acqua, pacco con tubi in Cu ed alette
in Al. Potenza termica =115,09 kW -velocità aria 2.35
m/sec. Ti = 5°C - Ur = 85% - Tu 22° - 27,8%. Ti
acqua = 70°C - Tu acqua 50°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 48,75 kW - 3 x 400V, capacità 65,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´504´662,54
pag. 51
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Serranda frontale espulsione aria ad
alette contrapposte con profilo a losanga in alluminio
ed ingranaggi in ABS, predisposta per servocomando
o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
sale operatorie E01
SOMMANO... cadauno
95 / 82
I.M.087
TOTALE
6´504´662,54
1,00
1,00 113´948,471
113´948,47
UNITA' TRATTAMENTO ARIA per impianto ad
aria primaria - portata aria totale 24.000 mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA per impianto aria primaria portata aria totale 24.000 mc/h - prevalenza utile
400Pa. Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di preriscaldamento ad acqua, pacco con tubi
in Cu ed alette in Al. Potenza termica =138,11 kW velocità aria 2.49 m/sec. Ti = 5°C - Ur = 85% - Tu 22°
- 27,8%. Ti acqua = 45°C - Tu acqua 40°C.- Batteria
di raffreddamento ad acqua, pacco con tubi in Cu ed
alette in Al. Potenza termica = 306,91 kW -velocità
aria 2.52 m/sec. Ti = 35°C - Ur = 45% - Tu 13.50° 100%. Ti acqua = 7°C - Tu acqua = 12°C.- Sezione
umidificazione a vapore con alimentazione tramite
produttore di vapore del tipo ad elettrodi immersi
completo di lancia 600 mm per la distribuzione del
vapore ( 1 x 48,75 kW - 3 x 400V, capacità 65,00 kg/
h) Vasca di raccolta acqua in lamiera di acciaio
completa di attacchi idrici. Separatore di gocce con
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´618´611,01
pag. 52
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
telaio in AISI304 e alette in alluminio. Vasca inox per
umidificazione.- Batteria di postriscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =86,13 kW -velocità aria 2.47 m/sec. Ti =
13,50°C - Ur = 99 - Tu 24° - 51,2%. Ti acqua = 45°C
- Tu acqua 40°C.- Sezione ventilante di mandata
completa di n.1 gruppo motoventilante ammortizzato e
portina di ispezione dotata di microinterruttore di
sicurezza a norma CE. Motore con isolamento IP 55
Classe F. Motore 400 V-50 Hz- 4 poli. Potenza
installata 1 x 15,00 kW, Prevalenza statica utile 400
Pa, dotato di inverter di frequenza sul ventilatore di
potenza nominale superiore a quella del motore.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
aria primaria UTA NI13
aria primaria UTA F09
SOMMANO... cadauno
96 / 83
I.M.088
TOTALE
6´618´611,01
1,00
1,00
2,00
47´863,857
95´727,71
UNITA' TRATTAMENTO ARIA a servizio della
terapia intensiva per impianto a tutt'aria - Q= 4.400
mc/h
Fornitura e posa in opera di UNITA'
TRATTAMENTO ARIA a servizio della sala
operatoria/terapia int. per impianto a tutt'aria - portata
aria totale 4.400 mc/h - prevalenza utile 600Pa.
Esecuzione in doppia pannellatura in alluminio
antibatterico internamente spessore 8/10, acciaio
zincato spessore 6/10 esternamente, spessore pannelli
50 mm, profili da 70 mm, Poliuretano Espanso con
densità> 45 Kg/m3, ottenuto per INIEZIONE.
Reazione al fuoco: Classe 1 secondo CSE, M1
secondo NF P 92-501 ASTM ISO 3580, B1 secondo
DIN4102.Profili in alluminio estruso lega anticorodal
63 UNI 9006/1.costituita da:- Serranda frontale presa
aria ad alette contrapposte con profilo a losanga in
alluminio ed ingranaggi in ABS, predisposta per
servocomando o comando manuale.- Sezione filtri:
Prefiltri a celle pieghettate spessore 50 mm con setto
sintetico. Classe G4. Filtri a elettrostatici, classe F9.Batteria di recupero ad acqua lato espulsione aria eff.
50%,acqua glicolata 30% ,Potenzialità: 38.39 kW.
Pacco con tubi in Rame e alette in Alluminio, collettori
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´714´338,72
pag. 53
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
in acciaio o rame. Vasca inox.- Sezione ventilante di
espilsione completa di n.1 gruppo motoventilante
ammortizzato e portina di ispezione dotata di
microinterruttore di sicurezza a norma CE, Motore con
isolamento IP 55 Classe F. Motore 400 V-50 Hz- 4
poli. Potenza installata 1 x 3,0 kW, Prevalenza statica
utile 600 Pa- Sezione ventilante di mandata completa
di n.2 gruppi motoventilanti ammortizzati e portina di
ispezione dotata di microinterruttore di sicurezza a
norma CE. Motori con isolamento IP 55 Classe F.
Motore 400 V-50 Hz- 4 poli. Potenza installata 2 x 3,0
kW, Prevalenza statica utile 600 Pa, dotato di inverter
di frequenza su ciascun ventilatore di potenza
nominale superiore a quella del motore.- Batteria di
recupero ad acqua lato presa aria aria eff. 50%,acqua
glicolata 30% ,Potenzialità: 38.39 kW. Pacco con tubi
in Rame e alette in Alluminio, collettori in acciaio o
rame. Vasca inox.- Batteria di raffreddamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica = 61,93 kW -velocità aria 2.43 m/sec. Ti =
35°C - Ur = 45% - Tu 12.0° - 100%. Ti acqua = 7°C Tu acqua = 12°C. - Batteria di riscaldamento ad
acqua, pacco con tubi in Cu ed alette in Al. Potenza
termica =25,32 kW -velocità aria 2.33 m/sec. Ti = 5°C
- Ur = 85% - Tu 22° - 27,8%. Ti acqua = 70°C - Tu
acqua 50°C.- Sezione umidificazione a vapore con
alimentazione tramite produttore di vapore del tipo ad
elettrodi immersi completo di lancia 600 mm per la
distribuzione del vapore ( 1 x 26,25 kW - 3 x 400V,
capacità 35,00 kg/h) Vasca di raccolta acqua in
lamiera di acciaio completa di attacchi idrici.
Separatore di gocce con telaio in AISI304 e alette in
alluminio. Vasca inox per umidificazione.- Serranda
frontale espulsione aria ad alette contrapposte con
profilo a losanga in alluminio ed ingranaggi in ABS,
predisposta per servocomando o comando manuale.
Compresa termoregolazione completa di regolatore,
interfaccia ethernet, pressostati differenziali, valvole a
due vie, servocomandi, sonde aria, trasmettitori
umidità, trasmettitori pressione,flussostati, pannello
gestione.
Compreso quadro elettrico alimentazione UTA per
apparecchiature di potenza e sistema di
termoregolazione in struttura metallica ad armadio,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione misure
e regolazione, (interruttori, sezionatori, regolatore,
strumentazione ecc..), completo di cablaggio a perfetta
regola d'arte in conformità alle normative vigenti con
particolare riferimento alla NORMA CEI 17-13,
minuteria e morsettiere.
Compreso l'onere del trasporto del cablaggio, delle
linee elettriche e cavidotti dal quadro elettrico alle
sezioni di alimentazione, dei collegamenti elettrici ed
idraulici ed e di tutti gli accessori per il montaggio,
giunti antivibranti per il collegamento tra condotte e
unità motorizzate, realizzati con una parte centrale in
materiale flessibile, con caratteristiche di reazione al
fuoco pari a quelle dell'isolamento termico utilizzato, e
bordi laterali in lamina metallica, comprese flange per
l'interposizione degli stessi; compresi i pezzi speciali
ed ogni altro onere ed accessorio per dare l'opera finita
e funzionante a perfetta regola d'arte.
terapia intensiva UTA H12
SOMMANO... cadauno
97 / 94
I.M.053
TOTALE
6´714´338,72
1,00
1,00
60´859,272
60´859,27
F.p.o. SISTEMA DI SUPERVISIONE
F.p.o. di sistema di supervisione UTA
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´775´197,99
pag. 54
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
RIPORTO
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
TOTALE
6´775´197,99
tipo Micronet View che sarà in grado
di gestire max 20.000 punti, capace di
integrare future espansioni con
l'installazione di nuove UTA e/o la
gestione di nuovi impianti. Il software
fornirà un'intuitiva interfaccia grafica
per la supervisione e le funzioni di
regolazione a livello di rete; sarà in
grado di operare con tutti i regolatori,
le sonde, ed i display di rete presenti
in campo, avrà funzionalità webserver e scambio dati anche su
servizio Cloud Microsoft Azure. In
particolare Il PC di gestione sarà
interfacciato con la rete ethernet della
struttura
Ospedaliera
attraverso
collegamento alla rete locale con
presa RJ45; questo consentirà di poter
comunicare e raccogliere i dati
provenienti dai regolatori al servizio
delle singole UTA che concentrano i
segnali raccolti dagli elementi in
campo (sonde di temperatura,
pressione, umidità, stato inverter
ecc..) e controllano gli attuatori.
Il software avrà le seguenti
caratteristiche:
- struttura modulare;
- supporterà le più moderne
architetture "aperte";
- utilizzo di protocolli standard tipo,
Modbus e Bacnet;
- uso esteso della tecnologia WEB in
tutti i livelli;
- capacità di ricevere dati statistici,
storici, trend ed altri reports HTML,
indipendentemente
da
dove
l'operatore si trova.
- capacità di interagire anche con
sistemi IOS Apple ed Android;
- accesso contemporaneo fino a 5
client, con credenziali differenziate;
- Possibilità di generare e stampare i
rapporti raccolti da diversi database,
in modo da creare trend grafici e
testare schermate personalizzate.
- dotazione di APP dedicate per
l'elaborazione dei dati al fine di
verificare le performance energetiche
della struttura controllata;
- capacità di gestire formati grafici
più diffusi, foto, etc.;
Requisiti di sistema (minimi):
- Personal Computer Processore Intel Core I5-3220
3,3 GHz;
- RAM 8 GB;
- Lettore DVD;
- Hard Disk 500 GB;
- Scheda Grafica integrata 1MB;
- Connettività: Ethernet RJ45, 4 porte USB: 1 VGA;
- Sistema Operativo Windows 7 Professionale 64
Bit;
- Monitor LCD 19";
- Stampante A4 Inkjet/Laser a colori;
- Tastiera e Mouse.
In sintesi il sistema comprende:
- Supervisore per max 20.000 punti;
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´775´197,99
pag. 55
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
6´775´197,99
- I/O Server ModBus per controllore Multipro dotato
di chiave hardware USB;
- Convertitore isolato da Usb a 4 porte RS485
morsetti a vite;
- Pagine grafiche ripetitive per ogni UTA;
- Integrazioni mod bus inverter;
- PC adeguato all'uso,monitor 19", switch di rete,
stampante;
- Softwarer per la gestione energetica;
- Software performance edificio;
- Pagine grafiche per gestione energetica;
Compreso ogni ulteriore onere e magistero per dare
l'opera finita a perfetta regola d'arte.
1,00
SOMMANO... cadauno
1,00 102´153,269
102´153,27
tubazioni (SbCat 1)
98 / 109
I.M.009
ELETTROPOMPA MONOBLOCCO, asse
orizzontale Portata: 2.7 mc/h - Prevalenza 10 mt H2O
(pompa recupero UTA)
F.p.o. di ELETTROPOMPA MONOBLOCCO AD
ASSE ORIZZONTALE PER ACQUA CALDAFREDDA Q =2.7 mc/h - H =10 mt H2O (circuito
recupero UTA), Centrifuga monocellulare,attacchi
flangiati, trifase 380 V - 50 Hz - IP 55 - isolamento
classe F - temperatura fluido -10 +110 °C - motore a 4
poli - 1.450 giri/min, Pot.elettrica: 0.55 kW - corpo
pompa flangiato con attacco per manometro,
aspirazione assiale, mandata radiale, accoppiamento
pompa-motore mediante giunto rigido, girante
equilibrata idraulicamente e dinamicamente. Corpo in
ghisa FGL 250, Girante in ghisa FGL 250, Lanterna in
ghisa FGL 250, albero in acciaio Inox, tenuta
meccanica in graphite.
Il gruppo comprende due saracinesche in ghisa - due
giunti antivibranti - 1 filtro a Y - 1 manometri - 2
valvole di ntercettazione - 1 valvola di ritegno - flangia
e controflangia e la bulloneria compreso ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Servizio: circuito recupero UTA
9,00
SOMMANO... cadauno
99 / 110
I.M.010
9,00
2´482,954
22´346,59
QUADRO ELETTRICO POMPA RECUPERO UTA
F.p.o. di quadro elettrico per alimentazione pompa
circuito recupero UTA, in struttura metallica a parete,
grado di protezione IP55, di dimensioni idonee al
contenimento di tutti i dispostivi di protezione e
misure.
costituito da:
- selettore per il funzionamento manuale-spentoautomatico;
- luce spia presenza rete;
- luce spia motore in funzione,
- luce spia motore in protezione;
- contattore diemnsionato in AC3;
- trasformatore in classe II;
- protezione termica ripristinabile internamente;
- fusibili di protezone motore;
- fusibili di protezione ausiliari;
- seziuonatore generale blocco porta;
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
6´899´697,85
pag. 56
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
6´899´697,85
- pressacavi antistrappo;
- morsettiera;
Completo di cablaggio a perfetta regola d'arte in
conformità alle normative vigenti con particolare
riferimento alla NORMA CEI 17- 13, minuteria per
l'assemblaggio, spezzoni cavi, collegamento elettrico
dal quadro UTA ed ogni altro onere ed accessorio per
dare l'opera finita e funzionante a perfetta regola d'arte;
Servizio: alimentazione poma recupero UTA
9,00
SOMMANO... cadauno
100 / 111
I.M.025L
F.p.o. tubazione in acciaio senza saldatura Dn32-40
Tubo in acciaio non legato di base senza saldatura, a
norma UNI EN 10216-1, con estremità lisce, per
trasporto di fluidi ed altri usi generici per i quali è
richiesta la tenuta stagna, posati entro cavedi o in
traccia o su staffaggi, comprese curve, giunzioni
saldate e tagli a misura.
Comprese opere murarie e staffaggi ed ogni ulteriore
onere e magistero per dare l'opera finita a perfetta
regola d'arte.
Dn 32-40 mm
mandata circuito recupero UTA
ritorno circuito recupero UTA
SOMMANO...
101 / 112
I.M.026
102 / 113
I.M.030A
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2,840
2,840
10,000
10,000
2,000
2,000
0,133
0,133
m2
10,000
10,000
1´000,00
m2
10,000
10,000
7,849
22´291,16
7,435
1´977,71
27,316
27´316,00
39,928
9´582,72
500,00
500,00
m
50,000
50,000
8´421,12
133,00
133,00
266,00
50,000
50,000
935,680
1´420,00
1´420,00
2´840,00
50,000
50,000
F.p.o. rivestimento in lamierino di alluminio
Fornitura e posa in opera di RIVESTIMENTO IN
LAMIERINO DI ALLUMINIO, per tubazioni acqua
calda-refrigerata calandrati e rivettati su strato di
coibentazione esistente, compresa maggiorazione per
l'incidenza del rivestimento delle saracinesche.
mandata circuito recupero UTA
ritorno circuito recupero UTA
SOMMANO...
10,000
10,000
kg
F.p.o. coibentazione con coppelle in lana di roccia DN
40, sp. 30 mm
Fornitura e posa in opera di coibentazione con
coppelle in lana di roccia, in classe A1 di reazione al
fuoco, densità 70 kg/mc, conducilità 0,046 W/m°C,
spessore 30 mm in conformità al D.P.R. 412/93,
compresa finitura esterna con carta alluminata.
DN 40
mandata circuito recupero UTA
ritorno circuito recupero UTA
SOMMANO...
103 / 114
I.M.032
50,000
50,000
F.p.o. vernicatura tubazioni in acciaio nero
Fornitura e posa in opera di VERNICIATURA
TUBAZIONI IN ACCIAIO NERO per realizzazione
circuiti di centrale termofrigorifera, a due riprese di
pittura antiruggine al minio di piombo da applicare a
tutte le tubazioni di acciaio non zincato ed a tutti i
supporti, compreso ogni ulteriore onere e magistero
per dare l'opera finita a perfetta regola d'arte.
mandata circuito recupero UTA
ritorno circuito recupero UTA
SOMMANO...
9,00
0,240
0,240
120,00
120,00
240,00
6´969´286,56
pag. 57
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
6´969´286,56
ventilazione (SbCat 2)
104 / 115
I.M.055
F.p.o. ACCESS POINT
Fornitura e posa in opera di Access Point dual band
simultanea 2,4 GHz e 5 GHz; supporto standard Wi-Fi
IEEE 802.11a/b/g/n; 225 Mbps (5 GHz) e 120 Mbps
(2,4 GHz) di throughput; gestione canali 20 MHz, 40
MHz; supporto sicurezze Wireless WPA-PSK, WPATKIP, WPA2 AES, 802.11i; supporto autenticazione:
interne, esterne tramite Controller, RADIUS, LDAP e
Active Directory; tecnologia con antenna adattiva e
gestione RF avanzato; supporto standard di
alimentazione 802.3af Power over Ethernet (PoE);
supporto router mode con servizio NAT e DHCP;
supporto IP multicast video streaming; classificazione
QoS avanzata dei pacchetti; capacità di carico
dispositivi Clients fino a 256 per apparato; conformità
CE del prodotto, compreso Kit di fissaggio a parete/
soffitto. Compreso l'onere dei collegamenti elettrici,
cavidotti di tutti gli accessori per il montaggio ed ogni
altro onere ed accessorio per dare l'opera finita e
funzionante a perfetta regola d'arte.
pad. C
pad. D
pad. E
pad. F
pad. H
pad. W
NI
1,00
1,00
4,00
5,00
2,00
1,00
2,00
SOMMANO... cadauno
105 / 116
I.M.056
16,00
F.p.o. SWITCH LN-121 8 PORTE
Fornitura e posa in opera SWITCH LN-121 8 PORTE
- 8 X RJ-45 - 10/100/1000 BASE-T,porte autosensing
per la derivazione di 1 linea LAN in 8 linee,
alimentazione 9 V c.c., connettori RJ45 UTP Cat. 6,
possibilità di connessione in cascata per aumentare il
numero delle linee derivate, in contenitore modulare
isolante per installazione su guida DIN35.
Compreso l'onere dei collegamenti elettrici, cavidotti
di tutti gli accessori per il montaggio ed ogni altro
onere ed accessorio per dare l'opera finita e
funzionante a perfetta regola d'arte.
pad. C
pad. D
pad. E
pad. F
pad. H
pad. W
NI
7´985,46
811,601
12´985,62
4,204
2´102,00
1,00
1,00
4,00
5,00
2,00
1,00
2,00
SOMMANO... cadauno
106 / 117
I.M.057
499,091
16,00
Cavo UTP non schermato, conduttori in rame 24
AWG
Cavo UTP non schermato, conduttori in rame 24
AWG, 4 coppie, guaina in materiale LSZH, Cat. 6
conforme ISO-IEC 11801.
500,000
SOMMANO...
m
500,00
500,00
Parziale meccanico (Cat 1) euro
Parziale U.T.A. (SpCat 4) euro
2´095´126,73
2´136´480,81
A RIPORTARE
6´992´359,64
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
pag. 58
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
6´992´359,64
ILLUMINAZIONE A LED (SpCat 5)
elettrico (Cat 2)
elettrico (SbCat 3)
107 / 84
I.M.034
F.p.o Armatura per illuminazione stradale a led da 70
W
Fornitura e posa in opera di Armatura per
illuminazione stradale a led da 70 W
Corpo e telaio: In alluminio pressofuso con una
sezione a bassissima superficie di esposizione al
vento. Alette di raffreddamento integrate nella
copertura. Attacco palo: In alluminio pressofuso è
provvisto di ganasce per il bloccaggio dell'armatura
secondo diverse inclinazioni. Orientabile da 0° a
15°per applicazione a frusta; e da 0° a 10° per
applicazione a testa palo. Passo di inclinazione 5°.
Idoneo per pali di diametro 63-60mm. Diffusore:
vetro trasparente sp. 4mm temperato resistente agli
shock termici e agli urti (UNI-EN 12150-1 : 2001).
Verniciatura: A polvere con resina a base poliestre,
resistente alla corrosione e alle nebbie saline.
Dotazione: Dispositivo di controllo della temperatura
all'interno dell'apparecchio con ripristino automatico.
Protezione contro gli impulsi conforme alla EN 61547.
Con dispositivo elettronico dedicato alla protezione del
modulo LED. Equipaggiamento: Completo di
connettore stagno IP67 per il collegamento alla linea.
Sezionatore di serie in doppio isolamento che
interrompe l'alimentazione elettrica all'apertura della
copertura. Valvola anticondensa per il ricircolo
dell'aria. A richiesta: Versione con protezione contro
gli impulsi di tensione aumentata. Risparmio: la
possibilità di scegliere la corrente di pilotaggio dei
LED consente di disporre sempre della potenza
adeguata ad una specifica condizione progettuale,
semplificando anche l'approccio alle future
problematiche di manutenzione ad aggiornamento. La
scelta di una corrente più bassa aumenterà l'efficienza
e quindi migliorerà il risparmio energetico, mentre una
corrente maggiore di pilotaggio otterrà più luce e sarà
possibile ridurre il numero degli apparecchi. Ottiche:
Sistema a ottiche combinate realizzate in PMMA ad
alto rendimento resistente alle alte temperature e ai
raggi UV.
LED 4000K - 700mA - 10188- 70 CRI>70
Fattore di potenza >0.9
Tecnologia LED di ultima generazione Ta-30+40°C
vita utile 80.000h al 70%L70B20. Classificazione
rischio fotobiologico: Gruppo di rischio esente
Superficie di esposizione al vento: L:139cm²
F:400cm².
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpo e di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
226,00
SOMMANO... cadauno
108 / 85
I.M.035
226,00
819,536
185´215,14
F.p.o Armatura per illuminazione stradale a led da 109
W
Fornitura e posa in opera di Armatura per
illuminazione stradale a led da 109 W.
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
7´177´574,78
pag. 59
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
7´177´574,78
Corpo e telaio: In alluminio pressofuso con una
sezione a bassissima superficie di esposizione al
vento. Alette di raffreddamento integrate nella
copertura. Attacco palo: In alluminio pressofuso è
provvisto di ganasce per il bloccaggio dell'armatura
secondo diverse inclinazioni. Orientabile da 0° a
15°per applicazione a frusta; e da 0° a 10° per
applicazione a testa palo. Passo di inclinazione 5°.
Idoneo per pali di diametro 63-60mm. Diffusore:
vetro trasparente sp. 4mm temperato resistente agli
shock termici e agli urti (UNI-EN 12150-1 : 2001).
Verniciatura: A polvere con resina a base poliestre,
resistente alla corrosione e alle nebbie saline.
Dotazione: Dispositivo di controllo della temperatura
all'interno dell'apparecchio con ripristino automatico.
Protezione contro gli impulsi conforme alla EN 61547.
Con dispositivo elettronico dedicato alla protezione del
modulo LED. Equipaggiamento: Completo di
connettore stagno IP67 per il collegamento alla linea.
Sezionatore di serie in doppio isolamento che
interrompe l'alimentazione elettrica all'apertura della
copertura. Valvola anticondensa per il ricircolo
dell'aria. A richiesta: Versione con protezione contro
gli impulsi di tensione aumentata. Risparmio: la
possibilità di scegliere la corrente di pilotaggio dei
LED consente di disporre sempre della potenza
adeguata ad una specifica condizione progettuale,
semplificando anche l'approccio alle future
problematiche di manutenzione ad aggiornamento. La
scelta di una corrente più bassa aumenterà l'efficienza
e quindi migliorerà il risparmio energetico, mentre una
corrente maggiore di pilotaggio otterrà più luce e sarà
possibile ridurre il numero degli apparecchi. Ottiche:
Sistema a ottiche combinate realizzate in PMMA ad
alto rendimento resistente alle alte temperature e ai
raggi UV. Recuperatori di flusso in policarbonato V2.
Tecnologia LED di ultima generazione Ta-30+40°C
vita utile 80.000h al 70%L70B20. Classificazione
rischio fotobiologico: Gruppo di rischio esente
LED 4000K - 700mA - 15120lm - 109W - CRI 70
Fattore di potenza >0.9
NORMATIVA: Prodotti in conformità alle norme
EN60598 - CEI 34 - 21. Hanno grado di protezione
secondo le norme EN60529.
Superficie di esposizione al vento: L:229cm²
F:470cm².
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
93,00
SOMMANO... cadauno
109 / 86
I.M.036
93,00
1´005,542
93´515,41
F.p.o Armatura per illuminazione stradale a led da 172
W
Fornitura e posa in opera di Armatura per
illuminazione stradale a led da 109 W.
Corpo e telaio: In alluminio pressofuso con una
sezione a bassissima superficie di esposizione al
vento. Alette di raffreddamento integrate nella
copertura. Attacco palo: In alluminio pressofuso è
provvisto di ganasce per il bloccaggio dell'armatura
secondo diverse inclinazioni. Orientabile da 0° a
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
7´271´090,19
pag. 60
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
7´271´090,19
15°per applicazione a frusta; e da 0° a 10° per
applicazione a testa palo. Passo di inclinazione 5°.
Idoneo per pali di diametro 63-60mm. Diffusore:
vetro trasparente sp. 4mm temperato resistente agli
shock termici e agli urti (UNI-EN 12150-1 : 2001).
Verniciatura: A polvere con resina a base poliestre,
resistente alla corrosione e alle nebbie saline.
Dotazione: Dispositivo di controllo della temperatura
all'interno dell'apparecchio con ripristino automatico.
Protezione contro gli impulsi conforme alla EN 61547.
Con dispositivo elettronico dedicato alla protezione del
modulo LED. Equipaggiamento: Completo di
connettore stagno IP67 per il collegamento alla linea.
Sezionatore di serie in doppio isolamento che
interrompe l'alimentazione elettrica all'apertura della
copertura. Valvola anticondensa per il ricircolo
dell'aria. A richiesta: Versione con protezione contro
gli impulsi di tensione aumentata. Risparmio: la
possibilità di scegliere la corrente di pilotaggio dei
LED consente di disporre sempre della potenza
adeguata ad una specifica condizione progettuale,
semplificando anche l'approccio alle future
problematiche di manutenzione ad aggiornamento. La
scelta di una corrente più bassa aumenterà l'efficienza
e quindi migliorerà il risparmio energetico, mentre una
corrente maggiore di pilotaggio otterrà più luce e sarà
possibile ridurre il numero degli apparecchi. Ottiche:
Sistema a ottiche combinate realizzate in PMMA ad
alto rendimento resistente alle alte temperature e ai
raggi UV. Recuperatori di flusso in policarbonato V2.
Tecnologia LED di ultima generazione Ta-30+40°C
vita utile 80.000h al 70%L70B20. Classificazione
rischio fotobiologico: Gruppo di rischio esente
LED 4000K - 700mA - 23760lm - 172W - CRI 70
Fattore di potenza >0.9
NORMATIVA: Prodotti in conformità alle norme
EN60598 - CEI 34 - 21. Hanno grado di protezione
secondo le norme EN60529.
Superficie di esposizione al vento: L:229cm²
F:470cm².
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
9,00
SOMMANO... cadauno
110 / 87
I.M.037
9,00
1´324,553
11´920,98
F.p.o proiettore per illumnazione stradale a LED
250W
Fornitura e posa in opera di proiettore per
illumnazione stradale a LED 250W.
Corpo: In alluminio pressofuso con alette di
raffreddamento integrate nella copertura. Diffusore:
vetro trasparente sp. 4mm temperato resistente agli
shock termici e agli urti (UNI-EN 12150-1 : 2001).
Dotazione: dispositivo automatico di controllo della
temperatura. Resistenza ai picchi di tensione della
rete mediante diodo di protezione.
Cablaggio: alimentatori dimmerabili 1-10V, di serie
Equipaggiamento: Completo di connettore stagno IP67
per il collegamento alla linea. Valvola anticondensa
per il ricircolo dell'aria.
Dissipatore: Il sistema di dissipazione del calore è
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
7´283´011,17
pag. 61
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
7´283´011,17
appositamente studiato e realizzato per permettere il
funzionamento dei LED con temperature inferiori ai
50° (Tj = 85°) garantendo ottime prestazioni/
rendimento ed un' elevata durata di vita.
Possibilità di scegliere la corrente di pilotaggio dei
LED. La scelta di una corrente più bassa aumenterà
l'efficienza e quindi migliorerà il risparmio energetico.
LED: ottiche in PMMA con alta resistenza alla
temperatura e ai raggi UV.
Tecnologia LED di ultima generazione Ta-30+40°C
vita utile 80.000h al 70% L70B20. Classificazione
rischio fotobiologico: Gruppo di rischio esente
secondo le EN62471.
LED 4000K - 700mA - 34560lm - 250W - CRI 70 Low optical flicker - Surge protector 6/8Kv
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
10,00
SOMMANO... cadauno
111 / 88
I.M.038
10,00
1´290,802
12´908,02
F.p.o proiettore per illumnazione stradale a LED
187W
Fornitura e posa in opera di proiettore per
illumnazione stradale a LED 187W.
Corpo: In alluminio pressofuso con alette di
raffreddamento integrate nella copertura. Diffusore:
vetro trasparente sp. 4mm temperato resistente agli
shock termici e agli urti (UNI-EN 12150-1 : 2001).
Dotazione: dispositivo automatico di controllo della
temperatura. Resistenza ai picchi di tensione della
rete mediante diodo di protezione.
Cablaggio: alimentatori dimmerabili 1-10V, di serie
Equipaggiamento: Completo di connettore stagno IP67
per il collegamento alla linea. Valvola anticondensa
per il ricircolo dell'aria.
Dissipatore: Il sistema di dissipazione del calore è
appositamente studiato e realizzato per permettere il
funzionamento dei LED con temperature inferiori ai
50° (Tj = 85°) garantendo ottime prestazioni/
rendimento ed un' elevata durata di vita.
Possibilità di scegliere la corrente di pilotaggio dei
LED. La scelta di una corrente più bassa aumenterà
l'efficienza e quindi migliorerà il risparmio energetico.
LED: ottiche in PMMA con alta resistenza alla
temperatura e ai raggi UV.
Tecnologia LED di ultima generazione Ta-30+40°C
vita utile 80.000h al 70% L70B20. Classificazione
rischio fotobiologico: Gruppo di rischio esente
secondo le EN62471.
LED 4000K - 700mA - 25920lm - 187W - CRI 70 Surge protector 6/8Kv
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
2,00
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
2,00
7´295´919,19
pag. 62
Num.Ord.
TARIFFA
112 / 89
I.M.039
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
2,00
SOMMANO... cadauno
2,00
TOTALE
7´295´919,19
1´138,297
2´276,59
420,773
841,55
F.p.o proiettore per illumnazione stradale a LED 52W
Fornitura e posa in opera di proiettore per
illumnazione stradale a LED 52W.
Le ottime performance di questo proiettore in termini
di risparmio energetico ed efficienza luminosa si
accompagnano ad una lunga durata di 50mila ore, con
materiali dotati di protezione IP66 per le installazioni
esterne.
Corpo/Telaio: in alluminio pressofuso, con alettature
di raffreddamento. Diffusore: In vetro temperato sp.
4mm resistente agli shock termici e agli urti.
Verniciatura: In diverse fasi. Ad immersione per
cataforesi epossidica grigia per la resistenza alla
corrosione ed alle nebbie saline. Seconda mano di
finitura con resina acrilica ecologica stabilizzata ai
raggi UV.
Dotazione: completo di staffa zincata e verniciata.
Riflettore: In alluminio preanodizzato.
Normativa: Prodotti in conformità alle vigenti norme
EN60598-1 CEI 34-21, sono protetti con il grado
IP66IK08 secondo le EN 60529. Installabili su
superfici normalmente infiammabili.
RADAR SENSOR (sottocodice -19) : è un dispositivo
elettronico che rileva immediatamente qualsiasi
presenza entri nel suo campo d'azione. Quando il
sensore rileva un movimento nell'area di monitoraggio,
la luce rimarrà accesa. Quando il sensore non rileva
alcun movimento, la luce si spegnerà dopo un tempo
pre-impostato.
LED: Tecnologia LED COB di ultima generazione Ta20 +40°C
LED 4000K - 6300lm - CRI 80 - 1050mA - 54W Low flicker - Surge protector 1/2Kv
Classificazione rischio fotobiologico: Gruppo esente,
secondo le EN62471.
Fattore di potenza: >= 0,9
Mantenimento del flusso luminoso al 70%: 50000h
(L70B50)
Superficie di esposizione al vento: L:205cm²
F:855cm².
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
2,00
SOMMANO... cadauno
113 / 90
I.M.040
2,00
F.p.o proiettore per illumnazione stradale a LED 25W
Fornitura e posa in opera di proiettore per
illumnazione stradale a LED 25W.
Le ottime performance di questo proiettore in termini
di risparmio energetico ed efficienza luminosa si
accompagnano ad una lunga durata di 80mila ore, con
materiali dotati di protezione IP66 per le installazioni
esterne.
Corpo/Telaio: in alluminio pressofuso, con alettature
di raffreddamento. Diffusore: In vetro temperato sp.
4mm resistente agli shock termici e agli urti.
Verniciatura: In diverse fasi. Ad immersione per
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
7´299´037,33
pag. 63
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
TOTALE
7´299´037,33
cataforesi epossidica grigia per la resistenza alla
corrosione ed alle nebbie saline. Seconda mano di
finitura con resina acrilica ecologica stabilizzata ai
raggi UV.
Dotazione: completo di staffa zincata e verniciata.
Completo di cavo per il collegamento elettrico.
Su richiesta: Dimmerazione 1-10V, dal 0 al 100%
Riflettore: In alluminio preanodizzato.
Normativa: Prodotti in conformità alle vigenti norme
EN60598-1 CEI 34-21, sono protetti con il grado
IP66IK08 secondo le EN 60529. Installabili su
superfici normalmente infiammabili.
LED: Tecnologia LED COB di ultima generazione
3000/4700/6300lm - 4000K - 700/1050/1400mA - 25/
38/52W - CRI90 - Ta-20 +40°C,
Classificazione rischio fotobiologico: Gruppo esente,
secondo le EN62471. Fattore di potenza: >= 0,9.
Mantenimento del flusso luminoso al 70%: 50000h
(L70B20)
LED 4000K - 3000lm - CRI 90 - 700mA - 25W - Low
flicker - Surge protector 3.5Kv
Superficie di esposizione al vento: L:135cm²
F:475cm².
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
1,00
SOMMANO... cadauno
114 / 91
I.M.041
1,00
323,270
323,27
328,271
12´146,03
F.p.o globo per illumnazione stradale a LED 24W
Fornitura e posa in opera di proiettore per
illumnazione stradale a LED 25W.
Globo: In policarbonato infrangibile ed
autoestinguente V2, stabilizzato ai raggi UV,
antingiallimento. Ottima trasparenza ideale per la
trasmissione del flusso luminoso. Parte superiore
verniciata per rientrare nelle limitazione delle norme
contro l'inquinamento luminoso.
Base: In alluminio pressofuso.
Cono centrale: In alluminio verniciato nero contro
l'inquinamento luminoso. Dotazione: Completo di
presa-spina per una rapida installazione. Dispositivo di
controllo della temperatura all'interno dell'apparecchio
con ripristino automatico. Protezione contro gli
impulsi conforme alla EN61547. Dispositivo
elettronico dedicato alla protezione del modulo LED
NORMATIVA: Prodotti in conformità alle norme
EN60598 - CEI 34 - 21. Hanno grado di protezione
secondo le norme EN60529.
LED: 4000K - 150mA - 2000lm - 24W - CRI85.
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
37,00
SOMMANO... cadauno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
37,00
7´311´506,63
pag. 64
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
115 / 92
I.M.042
TOTALE
7´311´506,63
F.p.o armatura stagna a LED 36W
Fornitura e posa in opera di armatura stagna a LED
36W
Il corpo lampada è in policarbonato infrangibile, con
un grado di protezione IP66, particolarmente robusto
grazie anche alla struttura rinforzata da nervature
interne. L'installazione è facilitata dalla staffa in
acciaio inox di serie per la collocazione a parete o a
plafone, mentre il gancio a molla di serie consente
l'aggancio rapido a qualsiasi sistema di sospensione a
catena. Inoltre speciali denti-guida permettono un
perfetto allineamento per le armature utilizzate in serie
continua.
DIFFUSORE: Stampato ad iniezione in policarbonato
trasparente prismatizzato internamente per un maggior
controllo luminoso, autoestinguente V2, stabilizzato ai
raggi UV. La finitura liscia esterna facilita l'operazione
di pulizia, necessaria per avere sempre la massima
efficienza luminosa.
DOTAZIONE: completa di connettore per
l'installazione rapida.
NORMATIVA: Prodotti in conformità alle vigenti
norme EN 60598-1 C EI 34-21, grado di protezione
IP66IK08 secondo le EN 60529. Installabile su
superfici normalmente infiammabili. Resistente alla
prova del filo incandescente per 850°C.
LED: Tecnologia LED di ultima generazione 4000K 6050lm-36W (potenza assorbita tot. 39.5W) vita utile
50.000h al 80% L80B20. Classificazione rischio
fotobiologico: Gruppo di rischio esente
A richiesta: versione ad alte prestazioni, con linea
passante, dimmerabile. Anche in versione a fascio
stretto (sottocodice 22)
Ordinare accessori 371/372 per completare le file
continue.
RADAR SENSOR (sottocodice -19) : è un dispositivo
elettronico che rileva immediatamente qualsiasi
presenza entri nel suo campo d'azione. Quando il
sensore rileva un movimento nell'area di monitoraggio,
la luce rimarrà accesa. Quando il sensore non rileva
alcun movimento, la luce si spegnerà dopo un tempo
pre-impostato.
LE ARMATURE STAGNE in policarbonato della
serie Echo hanno un grado di tenuta stagna IP66IK08
se installate in ambienti con temperature non superiori
a 45°C. L'esposizione diretta ai raggi solari porta
facilmente al superamento dei 45°C compromettendo
il grado di protezione.Si consiglia comunque di
utilizzarle in modo appropriato senza alterarne le
qualità meccaniche e di protezione (IP66IK08) e di
non installarle su superfici soggette a forti vibrazioni,
esposte agli agenti atmosferici, all'esterno su funi o
paline, a parete, sotto grate metalliche o comunque
esposte direttamente ai raggi solari, in caso contrario
utilizzare le armature stagne in acciaio.
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
4,00
SOMMANO... cadauno
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
4,00
282,019
1´128,08
7´312´634,71
pag. 65
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
116 / 93
I.M.043
TOTALE
7´312´634,71
F.p.o armatura stagna a LED 20W
Fornitura e posa in opera di armatura stagna a LED
20W
Il corpo lampada è in policarbonato infrangibile, con
un grado di protezione IP66, particolarmente robusto
grazie anche alla struttura rinforzata da nervature
interne. L'installazione è facilitata dalla staffa in
acciaio inox di serie per la collocazione a parete o a
plafone, mentre il gancio a molla di serie consente
l'aggancio rapido a qualsiasi sistema di sospensione a
catena. Inoltre speciali denti-guida permettono un
perfetto allineamento per le armature utilizzate in serie
continua.
CORPO: Stampato ad iniezione, in policarbonato
grigio RAL7035, infrangibile , di elevata resistenza
meccanica grazie alla struttura rinforzata da nervature
interne.
DIFFUSORE: Stampato ad iniezione in policarbonato
trasparente prismatizzato internamente per un maggior
controllo luminoso, autoestinguente V2, stabilizzato ai
raggi UV. La finitura liscia esterna facilita l'operazione
di pulizia, necessaria per avere sempre la massima
efficienza luminosa.
DOTAZIONE: completa di connettore per
l'installazione rapida.
NORMATIVA: Prodotti in conformità alle vigenti
norme EN 60598-1 C EI 34-21, grado di protezione
IP66IK08 secondo le EN 60529. Installabile su
superfici normalmente infiammabili. Resistente alla
prova del filo incandescente per 850°C.
LED: Tecnologia LED di ultima generazione 4000K 3360lm - 20W (potenza assorbita tot. 22W) vita utile
50.000h al 80% L80B20. Classificazione rischio
fotobiologico: Gruppo di rischio esente
A richiesta: versione ad alte prestazioni, con linea
passante, dimmerabile. Anche in versione a fascio
stretto (sottocodice 22)
Ordinare accessori 371/372 per completare le file
continue.
RADAR SENSOR (sottocodice -19) : è un dispositivo
elettronico che rileva immediatamente qualsiasi
presenza entri nel suo campo d'azione. Quando il
sensore rileva un movimento nell'area di monitoraggio,
la luce rimarrà accesa. Quando il sensore non rileva
alcun movimento, la luce si spegnerà dopo un tempo
pre-impostato.
LE ARMATURE STAGNE in policarbonato della
serie Echo hanno un grado di tenuta stagna IP66IK08
se installate in ambienti con temperature non superiori
a 45°C. L'esposizione diretta ai raggi solari porta
facilmente al superamento dei 45°C compromettendo
il grado di protezione.Si consiglia comunque di
utilizzarle in modo appropriato senza alterarne le
qualità meccaniche e di protezione (IP66IK08) e di
non installarle su superfici soggette a forti vibrazioni,
esposte agli agenti atmosferici, all'esterno su funi o
paline, a parete, sotto grate metalliche o comunque
esposte direttamente ai raggi solari, in caso contrario
utilizzare le armature stagne in acciaio.
Compreso la manodopera necessaria per lo
smontaggio del corpo di illuminazione stradale
esistente, il nolo di autogru con cestello, il carico e lo
scarico del materiale di risulta in discarica autorizzata,
l'onere del trasporto del nuovo corpoe di tutti gli
accessori per il montaggio a regola d'arte, i
collegamenti elettricì, ed ogni altro onere ed
accessorio per dare l'opera finita e funzionante a
perfetta regola d'arte.
16,00
A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
16,00
7´312´634,71
pag. 66
Num.Ord.
TARIFFA
117 / 95
I.M.054
DESIGNAZIONE DEI LAVORI
unità
di
misura
DIMENSIONI
IMPORTI
Quantità
par.ug.
lung.
larg.
H/peso
unitario
RIPORTO
16,00
SOMMANO... cadauno
16,00
TOTALE
7´312´634,71
257,018
4´112,29
2´500,000
2´500,00
Conferimento a discarica corpi illuminanti
trasporto e conferimento a discarica autorizzata dei
corpi illuminanti
1,00
SOMMANO... cadauno
1,00
Parziale elettrico (Cat 2) euro
Parziale ILLUMINAZIONE A LED (SpCat 5) euro
326´887,36
326´887,36
Parziale LAVORI A MISURA euro
7´319´247,00
T O T A L E euro
7´319´247,00
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
pag. 67
IMPORTI
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
TOTALE
incid.
%
RIPORTO
Riepilogo SUPER CATEGORIE
001
002
003
004
005
produzione energia frigorifera
Teleriscaldamento
Teleraffrescamento
U.T.A.
ILLUMINAZIONE A LED
1´291´526,02
1´233´846,82
2´330´505,99
2´136´480,81
326´887,36
Totale SUPER CATEGORIE euro
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
17,646
16,858
31,841
29,190
4,466
7´319´247,00 100,000
pag. 68
IMPORTI
Num.Ord.
TARIFFA
DESIGNAZIONE DEI LAVORI
TOTALE
incid.
%
RIPORTO
Riepilogo Strutturale CATEGORIE
M
LAVORI A MISURA euro
7´319´247,00 100,000
M:001
produzione energia frigorifera euro
1´291´526,02
17,646
1´291´526,02
17,646
1´093´885,29
197´640,73
14,945
2,700
1´233´846,82
16,858
1´233´846,82
16,858
1´233´846,82
16,858
2´330´505,99
31,841
2´330´505,99
31,841
2´330´505,99
31,841
2´136´480,81
29,190
2´095´126,73
28,625
91´935,30
2´003´191,43
1,256
27,369
41´354,08
0,565
41´354,08
0,565
326´887,36
4,466
326´887,36
4,466
326´887,36
4,466
M:001.001
M:001.001.001
M:001.001.003
M:002
M:002.001
M:002.001.001
M:003
M:003.001
M:003.001.001
M:004
M:004.001
M:004.001.001
M:004.001.002
M:004.002
M:004.002.003
M:005
M:005.002
M:005.002.003
meccanico euro
tubazioni euro
elettrico euro
Teleriscaldamento euro
meccanico euro
tubazioni euro
Teleraffrescamento euro
meccanico euro
tubazioni euro
U.T.A. euro
meccanico euro
tubazioni euro
ventilazione euro
elettrico euro
elettrico euro
ILLUMINAZIONE A LED euro
elettrico euro
elettrico euro
TOTALE euro
Messina, 20/09/2016
Il Tecnico
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------A RIPORTARE
COMMITTENTE: AOU Policlinico "G. Martino" - Messina
7´319´247,00 100,000
