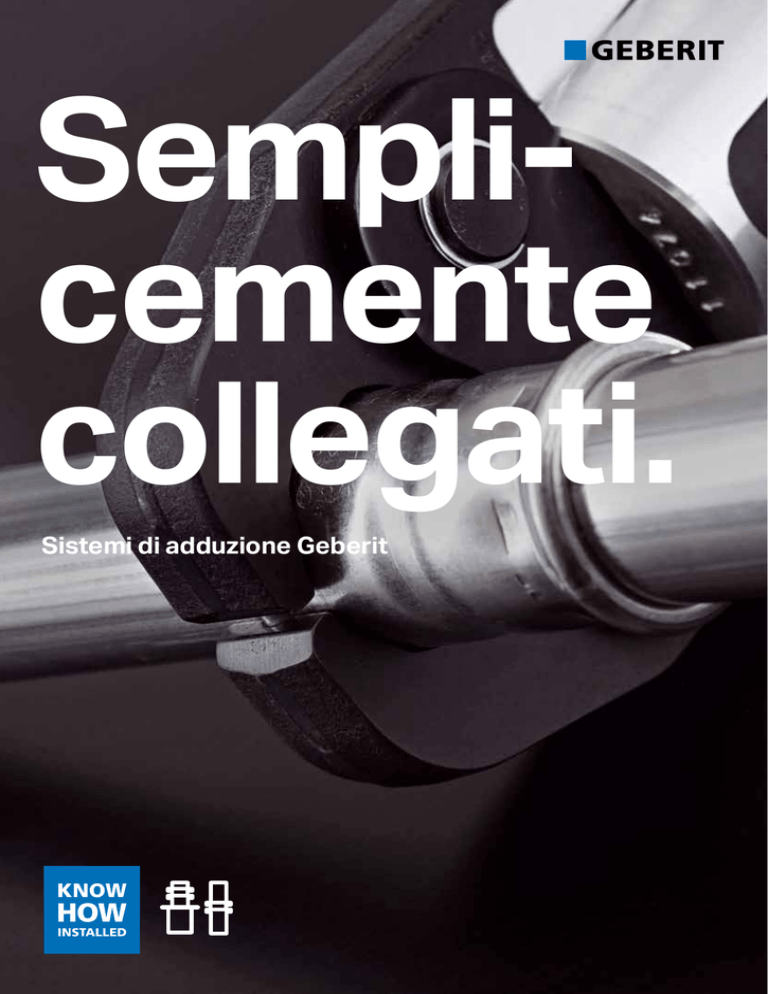

scarica - Geberit

Semplicemente
collegati.
Sistemi di adduzione Geberit
2
Sistemi di adduzione Geberit:
linee vitali per edifici moderni.
Un edificio moderno funziona come
un organismo complesso: deve essere rifornito di acqua, calore, energia
ed altro. Geberit offre soluzioni che
ne assicurano le funzioni in modo affidabile. Acqua potabile, riscaldamento, raffrescamento, gas, aria compressa, ecc. – I sistemi di adduzione
Geberit trovano applicazione negli
edifici residenziali, industriali e pubblici, assicurando la fiducia che i vostri
clienti si aspettano da voi.
3
4
Tutto ermetico. Per sempre.
1
Sistemi a pressare Geberit
Giunzione semplice e sicura 2
Geberit Mepla
Sicuro, semplice, economico e maneggevole
3
4
5
Sistemi a pressare metallici
Geberit Mapress Acciaio Inox
Geberit Mapress Acciaio al Carbonio Geberit Mapress Rame
12–15
16–17
18–19
6
7
Gas, energia solare ed applicazioni speciali
Geberit Mapress per il trasporto di gas, per il solare e liquidi speciali
Geberit Mapress CuNiFe per l'impiantistica navale
20–21
22–23
8
Geberit PushFit
Il sistema veloce, sicuro ed affidabile che non necessita di attrezzi elettrici 24–27
9
Geberit Compact
Collettore multintercettazione e complanare da incasso 28–29
10
Valvole a sfera e rubinetti d'intercettazione
Accessori indispensabili
30–31
11
Riscaldamento
Riscaldamento a pavimento 32–34
12
Chiama il numero verde
I nostri tecnici sono a tua disposizione 13
Pressatrici Geberit
Rapido avanzamento dei lavori grazie all'elettroidraulica Sostenibile
14 Dalla produzione al prodotto fino al riciclaggio 6–7
8–11
35
36–37
38
5
Sistemi a pressare Geberit.
Giunzione semplice e sicura.
Collegamenti sicuri e durevoli
sono l’obiettivo primario quando
si installa qualsiasi tipo di tubazione, ma per l’installatore idrosanitario è importante anche che
l’installazione sia rapida e semplice. I sistemi a pressare Geberit
Mapress e Geberit Mepla possiedono queste caratteristiche.
Affidabilità: stabilità meccanica e tenuta
idraulica.
Nei collegamenti a pressare Geberit, la
profondità di inserimento è ben definita
evitando così possibili errori che potrebbero compromettere la giunzione. Esercitando pressione sul raccordo e sul tubo
si ottiene la stabilità meccanica richiesta.
La tenuta idraulica permanente si ottiene
invece mediante la presenza dell’O-ring.
Il collegamento creato tra tubo e raccordo
è permanente. La pressatrice, appositamente ideata per i sistemi Geberit, garantisce una pressatura precisa, semplice e
sicura.
Affidabilità visibile, la garanzia di sicurezza Geberit.
Garantire la massima sicurezza possibile al professionista è la priorità quando
sviluppiamo i nostri sistemi. Ecco perché
i sistemi Geberit evidenziano perdite sulle
giunzioni non pressate durante le prove
di pressione. Ciò vale sia per le prove di
pressione eseguite con acqua, sia per
quelle eseguite con aria. Inoltre, tutti i
raccordi Geberit Mapress sono dotati di un
indicatore ottico di pressatura. Pertanto
l’individuazione dei collegamenti non pressati è semplice anche prima di eseguire la
prova di pressione.
Una gamma di applicazioni molto ampia.
Grazie alla varietà di materiali e al vasto assortimento nei diametri di tubi e raccordi, i
due sistemi a pressare Geberit, Mapress e
Mepla, si adattano a svariate applicazioni
nel settore civile e industriale. L'impiego dei sistemi spazia dalle installazioni
domestiche per impianti di acqua potabile,
6
impianti di riscaldamento e di trasporto
di gas alle applicazioni speciali nelle aree
industriali e nei cantieri navali.
I sistemi Geberit Mapress e Mepla sono
anche adatti per la disinfezione chimica e
termica.
Passaggi senza problemi da un sistema
all’altro: tutto perfettamente compatibile.
Il collegamento tra i diversi materiali e
sistemi possono essere effettuati senza
difficoltà grazie ai numerosi adattatori.
Ad esempio, negli impianti di riscaldamento si può usare Geberit Mapress Acciaio al
Carbonio per la distribuzione principale,
mentre il sistema multistrato Geberit
Mepla può essere impiegato per il collegamento al radiatore. Non occorrono più
collegamenti complicati con canapa o
raccordi filettati ma bastano solamente 3
operazioni: tagliare, inserire e pressare.
Il collegamento a pressione garantisce stabilità
meccanica e tenuta idraulica.
L'Oring con il profilo sagomato garantisce una
ulteriore sicurezza in caso di giunzione non
pressata.
L’indicatore ottico di pressatura su tutti i
raccordi Mapress evidenzia i collegamenti non
pressati ancora prima di eseguire la prova di
pressione.
← La pressatrice Geberit e le relative ganasce
sono studiate appositamente per creare
giunzioni ermetiche e affidabili.
← Geberit Mapress si presta a essere usato
in combinazione a Geberit Mepla senza
l'ausilio di giunzioni filettate.
→ Un sistema perfettamente coordinato tra tubi, raccordi e
pressatrici
→ I sistemi metallici a pressare Geberit Mapress e il sistema
multistrato Geberit Mepla coprono un ampio ventaglio di
applicazioni offrendo soluzioni economiche e affidabili
→ Requisiti di qualità rigorosamente rispettati sono sinonimo
di collegamenti sempre affidabili
→ Sicurezza durante la lavorazione: immediata riconoscibilità
dei collegamenti non pressati
→ Flessibilità ed efficacia economica grazie a sistemi che possono essere combinati l’uno con l’altro
→ Le pressatrici, specificamente ideate per le giunzioni Geberit, assicurano una pressatura semplice e affidabile
7
Geberit Mepla.
Sicuro, semplice, economico.
12
16 x 2,25
0 – 70
95
10
Acqua potabile
Riscaldamento
Gas
Sprinkler
Antincendio
Aria compressa
Sistemi solari
15
20 x 2,5
0 – 70
95
10
Mapress
Acciaio Inox
✕
✕
✕
✕
✕
✕
✕
20
26 x 3,0
0 – 70
95
10
Mepla
✕
✕
8
25
32 x 3,0
0 – 70
95
10
Mapress
Acciaio al Carbonio
32
40 x 3,5
0 – 70
95
10
Mapress Rame
✕
✕
40
50 x 4,0
0 – 70
95
10
PushFit
✕
✕
50
63 x 4,5
0 – 70
95
10
65
75 x 4,7
0 – 70
95
10
Vapore saturo
bar
Impianti industriali
°C
Acqua trattata
Pressione di esercizio
consentita
°C
Acqua piovana
Temperatura massima
per 150 ore/anno per 50
anni
mm
Circuiti aperti ad acqua
Temperatura di esercizio
consentita
DN
Sistemi sotto vuoto
Dimensione
disponibile la raccorderia filettata maschio
o femmina. Infine, i collegamenti
non pressati possono essere facilmente
individuati durante la prova di pressione.
La giunzione più affidabile, garantita 50
anni.
Il collegamento tra tubo e raccordo avviene pressando il tubo direttamente sul
raccordo con l’apposita pressatrice.
La giunzione che si ottiene è sicura, garantita dalla validità del raccordo, dalla qualità
del tubo e dalla precisione delle pressatrici
Geberit. Anche dopo la pressatura è possibile ruotare il raccordo senza compromettere l’ermeticità della giunzione, il tutto per
la durata di almeno 50 anni.
L'igiene come priorità.
Per garantire il massimo grado possibile di
igiene dell’acqua potabile, i tubi e i raccordi
Geberit Mepla sono dotati di tappi di protezione. Questi vengono rimossi solo poco
prima dell’installazione assicurando una
pulizia assoluta sulle parti a contatto con
l'acqua potabile.
Dimensione Nominale
Tre strati per adattarsi perfettamente a
tutte le esigenze.
Lo strato esterno in PE-HD protegge dalla
corrosione e dalle sollecitazioni meccaniche, mentre lo strato intermedio in alluminio saldato longitudinalmente di testa,
conferisce al tubo stabilità mantenendo la
forma data e costituisce una barriera naturale contro la diffusione dell'ossigeno.
Lo strato interno di polietilene reticolato
è resistente alla corrosione e sicuro dal
punto di vista igenico. La giunzione Mepla
supera anche la prova di sovrappressione,
infatti è necessario portare la pressione
fino a 120 bar (ben superiore alla pressione
di prova standard di 15 bar) prima di costatare che il cedimento avviene sulla parte
centrale del tubo e non sulla giunzione.
Geberit Mepla può essere usato per tutti
i tipi di acqua potabile in conformità alle
ordinanze specifiche di ogni paese: non
è necessaria alcuna analisi preliminare
dell’acqua.
Una gamma completa.
La caratteristica che più di tutte contribuisce a differenziare il sistema Geberit Mepla
è la vasta gamma di raccordi in materia sintetica con una gamma completa di figure a
T, giunti tubo-tubo, curve a 45° e 90° disponibili dal diametro 16 al diametro 75 mm.
I raccordi in fluoruro di polivinilide (PVDF)
sono il risultato di un’intensa ricerca che ha
portato innumerevoli vantaggi quali la resistenza all’invecchiamento, ai raggi UV, agli
sbalzi di temperatura, a molteplici prodotti
chimici; il sistema si differenzia inoltre per
il mantenimento delle proprie particolarità
meccaniche anche dopo lungo invecchiamento ad alte temperature. Impermeabile
alla diffusione d’ossigeno, agli odori, ai
profumi, il PVDF si caratterizza anche per
l’ottima igienicità. Ricordiamo che l’ottone
è ancora una parte essenziale all’interno
dell’assortimento: continua ad essere
Olio combustibile
I tubi del sistema multistrato
Geberit Mepla uniscono le caratteristiche positive dei materiali
sintetici con quelle dei materiali metallici. I tubi multistrato,
composti da uno strato interno
in PE-Xb, uno strato in alluminio
e uno strato protettivo di PE-HD
all’esterno, consentono una lavorazione semplice, sicura e flessibile, rispondendo al contempo
anche a elevati standard igienici.
I raccordi in PVDF e in ottone
garantiscono un elevato livello
di sicurezza durante la lavorazione e una tenuta sicura. Queste
caratteristiche rendono Geberit
Mepla particolarmente adatto
per realizzare impianti di adduzione idrica e di riscaldamento.
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
*
✕
**
✕
✕
✕
✕
✕
✕
***
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
* Con apposito tubo zincato esternamente e internamente
** Aria compressa secca
***Possibilmente con misure supplementari per la protezione contro la corrosione, solo con il tubo
in acciaio al carbonio, zincato esternamente
✕
✕
✕
→ Sigillati in modo sicuro, i tubi
Mepla rimangono igienicamente
puliti fino alla loro installazione.
← Raccordi Mepla:
igiene perfetta garantita
dai tappi di protezione.
→ Sistema stabile, flessibile e resistente alla
corrosione
→ Collegamento pressfitting comprovato senza aggiunte di
boccole, pressatura esatta grazie al codolo sul raccordo
→ Evidenza delle perdite nelle giunzioni non
pressate
→ Elevata resistenza alla pressione
→ Tubi e raccordi sigillati igienicamente
→ Possibile disinfezione chimica e termica
→ Adatto a qualsiasi tipo di acqua potabile
→ Adattatori per collegamenti a Geberit Mapress e PushFit
9
Geberit Mepla.
Maneggevole.
Tagliare
L’assortimento Geberit Mepla
non lascia nulla a desiderare: le
dimensioni dei tubi comprese tra
16 e 75 mm con o senza guaina
isolante e una vasta gamma di
circa 300 raccordi in PVDF ed
in ottone consentono usi molto
svariati e flessibili del sistema.
Geberit Mepla è più resistente alla corrosione e più leggero rispetto ai tubi in metallo e più maneggevole e flessibile dei tubi
in plastica. Grazie a queste caratteristiche
può essere piegato e lavorato in modo
semplice e sicuro. Bastano questi vantaggi
a descrivere Geberit Mepla.
Il sistema Geberit Mepla permette la realizzazione di un impianto completo di adduzione idrica: dall’allacciamento alla caldaia,
con le partenze delle colonne montanti,
alla distribuzione al piano.
Nel primo caso è possibile ricorrere alle
barre, mentre per la distribuzione al piano
si utilizzano, di solito, i rotoli. Il notevole
vantaggio nell’utilizzo del multistrato
Mepla ai piani è quello di poter modellare
il tubo con estrema facilità. La forma data
viene mantenuta, consentendo all’instal-
latore di seguire la geometria del percorso da realizzare senza dover impiegare
raccordi intermedi. L’ultima operazione
consiste nel pressare il tubo sui raccordi
con gli appositi attrezzi. I tempi di lavoro si
accorciano notevolmente. Per la messa in
opera di tutto l’impianto, l’installatore utilizza un solo sistema e usufruisce ovunque
della stessa garanzia di affidabilità. Negli
impianti idrici e di riscaldamento, Geberit
Mepla risulta vantaggioso grazie agli appositi raccordi come quello a T disassato per
il collegamento senza intersezioni di due
tubi in parallelo ed al collettore Compact.
Un sistema. Uno strumento. Una garanzia.
Con Geberit Mepla, è sufficiente un solo
sistema per l’acqua potabile e il riscaldamento. Ma soprattutto basta un solo
attrezzo per la lavorazione.
Chi sceglie Geberit Mepla compie una
scelta ecologicamente responsabile.
Geberit Mepla è riciclabile al 97%, poiché
può essere smaltito separando l’alluminio
e la plastica.
Piegare
Sbavare e calibrare
Inserire
Pressare!
... e la giunzione è fatta!
10
↓ Raccordo e tubo Geberit Mepla - leggerezza e maneggevolezza si traducono in rapidità di posa.
→ Vasto assortimento: dimensioni da 16 a 75 mm
→ Pressatrici manuali per d 16, 20 e 26 mm
→ Per allacciamenti idrici e di riscaldamento (a radiatori o pavimento radiante)
→ Tubo fornito nudo o preisolato in rotoli da 16, 20
e 26 mm
11
12
✕
✕
PushFit
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
Mapress Rame
Vapore saturo
✕
*
Impianti industriali
✕
Acqua trattata
✕
Acqua piovana
✕
Circuiti dell’acqua aperti
✕
✕
Sistemi sotto vuoto
✕
Mapress
Acciaio al Carbonio
✕
Olio combustibile
Mepla
Sistemi solari
✕
Aria compressa
✕
Tubi dell’acqua antincendio
Mapress
Acciaio Inox
Sprinkler
Riscaldamento
Acqua potabile, acqua di alimentazione,
aria compressa, gas, agenti chimici e
altro.
In fatto di igiene, temperatura, pressione
o liquidi aggressivi, prenderete sempre
la decisione giusta scegliendo Geberit
Mapress Acciaio Inox, che ha confermato
il suo valore non solo in impianti domestici,
ma anche in quelli industriali. Geberit
Mapress Acciaio Inox ha ricevuto la dichiarazione di idoneità per i materiali che
entrano in contatto con sostanze destinate al consumo umano, conformemente al
DM 174.
Nessun compromesso quando si tratta di
igiene dell’acqua potabile.
Mapress Acciaio Inox è idoneo per la
disinfezione chimica e termica laddove
richiesto da direttive e regolamenti o quando la rete è stata contaminata.
Soluzioni per ogni esigenza.
Dieci dimensioni da 15 a 108 mm e circa
500 raccordi: con Geberit Mapress Acciaio
Inox troverete una soluzione per ogni
esigenza.
Indicatore ottico di pressatura per una
sicurezza visibile.
Grazie all’indicatore ottico di pressatura sul raccordo Mapress Acciaio Inox, i
raccordi non pressati possono essere
identificati velocemente anche prima della
prova di pressione. Il colore blu dell’indicatore di pressatura ottico segnala che il
prodotto è realizzato in acciaio inox. Grazie
allo speciale profilo degli O-ring inseriti
nei raccordi, durante le prove di pressione vengono ulteriormente evidenziate le
perdite dovute ad eventuali raccordi non
pressati.
Acqua potabile
Dagli impianti di acqua potabile
fino a quelli più complessi per
il settore industriale o per gli
ospedali, che devono soddisfare
elevati requisiti in termini di igiene: Geberit Mapress Acciaio Inox
fornisce prestazioni eccellenti
tutti i giorni – in tutto il mondo.
Gas
Geberit Mapress Acciaio Inox.
Sicuro, versatile, resistente alla pressione.
✕
**
✕
✕
✕
✕
✕
***
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
* Solo per tubi dell’acqua antincendio, ad umido (acqua non potabile)
** Aria compressa secca
***Possibilmente con misure supplementari per la protezione contro la corrosione, solo con il tubo
in acciaio al carbonio, zincato all’esterno
Tappo di protezione per maggiore igiene.
Tutti i raccordi dei sistemi pressfitting
Geberit Mapress sono dotati di un tappo di
protezione. Il tappo protegge la zona di inserimento e l’anello di tenuta del raccordo
da polvere e impurità prima della pressatura e aumenta l’igiene e la sicurezza
del tubo. Il colore del tappo di protezione
identifica anche il tipo di applicazione; ad
esempio con il tappo trasparente vi è una
guarnizione butilica in CIIR nera.
Facile e sicuro da lavorare.
I tubi Geberit Mapress Acciaio Inox possono essere piegati con un'apposito piegatubi fino alla dimensione di 54 mm.
La compatibilità con altri sistemi di adduzione Geberit facilita un utilizzo ottimale e
più efficiente dal punto di vista economico.
Infine, è necessario un solo attrezzo per la
giunzione di tutti i sistemi Geberit.
✕
✕
✕
↓ Il tappo di protezione protegge da impurità l'O-ring. Inoltre
la dimensione del raccordo
può essere letta chiaramente
sulla fascetta.
→ Garanzia di igiene dell’acqua potabile ed elevate
capacità di carico
↑ Doppia sicurezza: l’indicatore di pressatura
ottico e l' O-ring che evidenziano le perdite
nel caso di una giunzione non pressata.
→ Possibile disinfezione chimica e termica
→ Può essere usato per il trasporto di diversi fluidi
utilizzando i corrispondenti O-ring
→ Certificazioni per il trasporto di sostanze come
idrogeno, ossigeno, acetilene e altro
→ L’indicatore ottico di pressatura identifica i
collegamenti non pressati già prima della prova
di pressione
→ Grande assortimento: 10 dimensioni da 15 a
108 mm, circa 500 raccordi
→ Compatibilità di sistema con Geberit Mepla,
Geberit PushFit e altri materiali Mapress
13
Geberit Mapress Acciaio Inox.
Risponde alle esigenze più complesse
→ Maggiore resistenza alla corrosione grazie
all'elevato contenuto di molibdeno
→ Trattamento termico e meccanico dei cordoni
di saldatura
→ Geometrie e configurazioni ottimizzate tramite
calcolo FEM
→ Elevata resistenza alla pressione, a seconda
della dimensione fino a 40 bar
→ Resistenza alla temperatura fino a 120 / 180 °C
14
Per poter offrire un sistema di
adduzione che risponda a tutte
le esigenze dell'impiantistica
moderna, applichiamo gli
standard più rigidi a livello di
produzione e lavorazione.
Il risultato è facilmente visibile –
Mapress Acciaio Inox.
Cordoni di saldatura del tubo.
Per mezzo di uno specifico trattamento
termico e meccanico si ottengono un’omogenea struttura del materiale e cordoni
di saldatura perfettamente allineati con la
superficie interna ed esterna del tubo
facendone uno dei tubi più resistenti e
sicuri tra quelli presenti sul mercato.
Queste caratteristiche di fabbricazione
permettono ai tubi Geberit Mapress di
essere al vertice per quanto concerne la
sicurezza.
Una superficie estremamente liscia per
garantire un deflusso ottimale.
Il trattamento di finitura delle superfici è
una condizione essenziale per garantire
una tenuta permanente del sistema.
Geberit utilizza solo componenti con una
rugosità superficiale molto bassa i cui
valori di rugosità sono inferiori ai valori
prescritti dagli standard europei. Da un
lato, questo garantisce un deflusso ottimale che evita qualsiasi deposito anche sui
cordoni di saldatura e, dall’altro lato, offre
la sicurezza che l’anello di tenuta si adatti
perfettamente ovunque.
Continui controlli per un’elevata
precisione dei raccordi.
Calcoliamo le forme e le configurazioni
con il metodo degli elementi finiti (FEM).
In questo modo sappiamo esattamente
come si comportano gli elementi del
sistema durante la pressatura. I componenti del sistema sono caratterizzati dalla
loro elevata precisione dimensionale.
Durante il processo di produzione, i diametri, i raggi e gli spessori delle pareti dei
raccordi vengono sottoposti a continui
controlli. Questo consente un’installazione
Temperatura
d’esercizio consentita
Pressione di esercizio
consentita
I coefficienti di ruvidità delle superfici
garantiscono una scorrevolezza che
non permette la formazione di depositi
anche in corrispondenza del cordone di
saldatura.
Dimensione
L'O-ring toroidale profilato subisce una
deformazione specifica che gli consente
di assorbire energia supplementare per
assicurare un'ermeticità duratura.
Dimensione Nominale
Trattamento termico e meccanico per ottenere una struttura del materiale omogenea
nei cordoni di saldatura.
DN
mm
°C
bar
12
15,0 x 1,0
da –30 a +120
16
15
18,0 x 1,0
da –30 a +120
16
20
22,0 x 1,2
da –30 a +120
16
25
28,0 x 1,2
da –30 a +120
16
32
35,0 x 1,5
da –30 a +120
16
40
42,0 x 1,5
da –30 a +120
16
50
54,0 x 1,5
da –30 a +120
16
65
76,1 x 2,0
da –30 a +120
16
80
88,9 x 2,0
da –30 a +120
16
100
108,0 x 2,0
da –30 a +120
16
senza problemi, evita la formazione di
bave dopo la pressatura e garantisce una
tenuta ottimale dell’O-ring.
Lega ben studiata per stabilità e durata.
La miscela ottimale dei componenti della
lega garantisce un elevato livello di sicurezza in termini di corrosione, deformazione e stabilità dei materiali del prodotto e
dei sistemi. L’esperienza degli ultimi
40 anni ci ha aiutato a combinare in modo
ottimale i materiali per formare componenti di sistema di alta qualità. Le nostre
esigenze di qualità del materiale sono
soggette a criteri più severi rispetto a
quelli previsti dalle direttive europee. Ad
esempio, per il sistema Geberit Mapress
Acciaio Inox usiamo una lega con un tenore
di molibdeno di almeno il 2,2%, che è
maggiore rispetto a quanto richiesto dagli
standard europei. Ciò garantisce un'assoluta protezione contro la corrosione.
15
Geberit Mapress Acciaio al Carbonio.
Sicurezza per circuiti chiusi.
da –30 a +120
16
15
18,0 x 1,2
da –30 a +120
16
20
22,0 x 1,5
da –30 a +120
16
Acqua potabile
Riscaldamento
25
28,0 x 1,5
da –30 a +120
16
Mapress
Acciaio Inox
✕
✕
32
35,0 x 1,5
da –30 a +120
16
Mepla
✕
✕
40
42,0 x 1,5
da –30 a +120
16
Mapress
Acciaio al Carbonio
50
54,0 x 1,5
da –30 a +120
16
Mapress Rame
✕
✕
65
76,1 x 2,0
da –30 a +120
16
PushFit
✕
✕
80
88,9 x 2,0
da –30 a +120
12
100
108,0 x 2,0
da –30 a +120
12
16
✕
✕
✕
✕
✕
✕
*
Vapore saturo
15,0 x 1,2
Impianti industriali
12
Acqua trattata
16
Acqua piovana
da –30 a +120
Circuiti dell’acqua aperti
12,0 x 1,2
Impianti sotto vuoto
10
Olio combustibile
bar
Sistemi solari
Pressione di esercizio
consentita
°C
Aria compressa
Temperatura
d’esercizio consentita
mm
Tubi dell’acqua antincendio
Dimensione
DN
speciali raccordi di passaggio, il collegamento a Geberit Mepla e Geberit PushFit
può essere realizzato rapidamente,
facilmente e in sicurezza, ad esempio per
l'allacciamento ai corpi riscaldanti.
Mapress Acciaio al Carbonio per tubi
sprinkler.
I tubi Mapress Acciaio al Carbonio sono
realizzati in acciaio non legato, zincati internamente ed esternamente (n. materiale
1.0215) e sono particolarmente adatti
per impianti sprinkler. La combinazione
di materiale acciaio/zinco crea anche una
protezione catodica che impedisce i processi corrosivi.
Oltre al certificato VdS per impianti sprinkler ad umido, i tubi Geberit Mapress
Acciaio al Carbonio hanno ottenuto il marchio di qualità riconosciuto internazionalmente “FM APPROVED”, il quale conferma
anche la loro idoneità per impianti sprinkler
a bordo delle navi.
Sprinkler
Dimensione Nominale
Rivestito di plastica o zincato all’esterno.
I tubi del sistema Mapress Acciaio al
Carbonio realizzati in acciaio non legato (n.
materiale 1.0034), possono essere forniti
con o senza rivestimento sintetico. I tubi
rivestiti, disponibili nei diametri da 12 a 54
mm, sono protetti dall’esterno con un rivestimento color bianco (RAL 9001) realizzato in polipropilene e sono particolarmente
adatti per un montaggio sicuro nel tempo
e ottimizzato dal punto di vista visivo. I tubi
non rivestiti sono disponibili nei diametri
da 12 a 108 mm e sono protetti contro la
corrosione grazie alla zincatura.
Lavorazione sicura.
Grazie all’indicatore ottico di pressatura
rosso su tutti i raccordi Geberit Mapress
Acciaio al Carbonio, le giunzioni non
pressate sono rapidamente visibili anche
prima della prova di pressione. La misura leggibile sull'indicatore di pressatura
identifica rapidamente il diametro. Tutti i
raccordi Geberit inoltre sono dotati di un
tappo di protezione per preservarli dalla
polvere e dalle impurità fino al momento
dell'installazione.
Compatibilità per un’efficienza economica ottimizzata.
Il collaudato sistema a pressare Geberit
Mapress assicura un elevato grado di sicurezza ed efficienza economica anche per
il sistema Mapress Acciaio al Carbonio. Le
dimensioni del tubo e del raccordo da 12 a
108 mm e gli oltre 400 raccordi offrono una
soluzione per ogni applicazione.
L’elevata stabilità del tubo richiede pochi
punti di fissaggio e consente di avere
grandi distanze tra i braccialetti. Grazie agli
Gas
La scelta giusta per circuiti chiusi come sistemi di riscaldamento
e di raffreddamento dell’acqua,
sistemi sprinkler e reti per l’aria
compressa. I raccordi Geberit
Mapress Acciaio al Carbonio
sono riconoscibili dall’indicatore
ottico di pressatura rosso. Come
tutti i sistemi Geberit Mapress,
il tubo Mapress Acciaio al Carbonio viene pressato in modo
facile e sicuro. L’indicatore ottico
di pressatura e il tappo di protezione forniscono una sicurezza
aggiuntiva.
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
**
✕
✕
✕
✕
✕
***
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
* Solo per tubi dell’acqua antincendio, ad umido (acqua non potabile)
** Aria compressa secca
***Possibilmente con misure supplementari per la protezione contro la corrosione, solo con il tubo
in acciaio al carbonio, zincato all’esterno
✕
✕
→ Tubi disponibili con rivestimento bianco in PP o
zincati esternamente
→ 11 dimensioni da 12 a 108 mm, oltre 400 raccordi
→ Elevata resistenza alla pressione, fino a 16 bar
→ L’indicatore ottico di pressatura identifica i
collegamenti non pressati già prima della prova
di pressione
→ I tubi di sistema in acciaio al carbonio possono
essere piegati fino alla dimensione di 54 mm
→ Resistenza alla temperatura fino a 120 / 180 °C
→ Lavorazione veloce e priva di rischi
→ Compatibilità con Geberit Mepla,
Geberit PushFit e altri sistemi Mapress
↓ Geberit Mapress
Acciaio al Carbonio con rivestimento in PP.
↓ Geberit Mapress
Acciaio al Carbonio con zincatura
esterna.
↓ Geberit Mapress Acciaio al
Carbonio, zincato internamente ed esternamente, per
impianti sprinkler.
↓ I raccordi adattatore consentono il passaggio tra i sistemi
Geberit, ad es. da Mapress
Acciaio al Carbonio a Geberit
Mepla: inserire, pressare,
fatto.
↓ Sicurezza aggiuntiva grazie
all’indicatore ottico di pressatura rosso e al tappo di
protezione.
17
Geberit Mapress Rame.
Il classico.
✕
✕
Mepla
✕
✕
Mapress
Acciaio al Carbonio
✕
✕
PushFit
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
Mapress Rame
Vapore saturo
✕
Impianti industriali
✕
Acqua trattata
✕
Acqua piovana
✕
Circuiti dell’acqua aperti
✕
Impianti sotto vuoto
Mapress
Acciaio Inox
Olio combustibile
16
Sistemi solari
da –30 a +120
Aria compressa
10 – 100
Tubi dell’acqua antincendio
bar
Sprinkler
Pressione di esercizio
consentita
°C
Gas
Temperatura
d’esercizio consentita
DN
polvere e dalle impurità fino alla lavorazione. Grazie all’ampia varietà di raccordi speciali in tutte le dimensioni, il collegamento
ad altri sistemi Geberit è facile.
Riscaldamento
Dimensione Nominale
Diffuso per molte applicazioni.
Per circuiti di riscaldamento e impianti di
raffrescamento, per il trasporto del gas
e dell’aria compressa nonché per l’acqua
potabile - il rame è ancora il materiale più
usato in molti cantieri edili.
Geberit Mapress Rame può anche essere
usato per applicazioni speciali.
Lavorazione sicura senza fiamme libere.
Con Geberit Mapress Rame potete
lavorare in ambienti già arredati, come
nelle ristrutturazioni, senza usare fiamme
libere. L’indicatore ottico di pressatura
bianco permette di individuare facilmente
i raccordi non pressati prima della prova
di pressione. Inoltre gli O-ring inseriti nei
raccordi evidenziano la perdita se il raccordo non è pressato lasciando fuoriuscire
l'acqua durante la prova di pressione.
Assortimento completo di raccordi e
pezzi di collegamenti.
L’assortimento prevede la fornitura di soli
raccordi nelle dimensioni da 12 a 108 mm
e può essere usato per temperature fino a
120 °C, con pressioni fino a 16 bar.
I raccordi Mapress sono realizzati partendo da tubi di rame di alta qualità con una
lega Cu-DHP. Per l'esecuzione di impianti
pressfitting in rame, si consiglia di utilizzare tubi prodotti secondo la UNI-EN 1057.
Una maggiore igiene è assicurata dal tappo
di protezione, il quale protegge l’area di
inserimento e l’O-ring del raccordo dalla
Acqua potabile
Resistente, conveniente e sicuro:
queste sono le caratteristiche
per le quali il rame è apprezzato
come materiale per l'installazione di adduzione idrica e riscaldamento. Geberit Mapress Rame
le combina con una tecnologia
pressfitting intelligente, che
consente la lavorazione e la posa
senza brasare o saldare. Inoltre il
sistema Mapress Rame offre anche l'indicatore ottico di pressatura ed il tappo di protezione dei
raccordi, come ulteriori vantaggi.
✕
✕
*
**
✕
✕
✕
✕
✕
***
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
* Solo per tubi dell’acqua antincendio, ad umido (acqua non potabile)
** Aria compressa secca
***Possibilmente con misure supplementari per la protezione contro la corrosione, solo con il tubo
in acciaio al carbonio, zincato all’esterno
18
✕
✕
→ Sicurezza aggiuntiva grazie all’indicatore
ottico di pressatura bianco e al tappo di
protezione.
↑ Dimensioni da 12 a 108 mm e numerosi
raccordi assicurano un’ampia gamma di
applicazioni.
→ Inserire e pressare: nessuna brasatura, nessuna
saldatura, nessuna guarnizione con canapa
→ L’indicatore ottico di pressatura identifica i raccordi non pressati prima della prova di pressione
→ Sicurezza supplementare grazie all'O-ring toroidale profilato
→ Elevata resistenza alla pressione, fino a 16 bar
→ Resistenza alle alte temperature in funzione
dell'O-ring utilizzato, da 120 / 180 °C
→ Compatibilità con tutti gli altri sistemi Geberit
19
Geberit Mapress.
Applicazioni per trasporto di gas,
per l'energia solare e liquidi speciali.
Raccordi e tubi devono soddisfare requisiti specifici per applicazioni con gas, energia solare
o altre applicazioni particolari.
O-ring dedicati e le dimensioni
disponibili in assortimento fanno
dei sistemi a pressare Geberit
Mapress un’ottima scelta per le
applicazioni speciali.
Applicazioni per il gas sotto controllo.
I sistemi a pressare Mapress Rame e
Mapress Acciaio Inox possiedono tutte le
approvazioni necessarie per l'utilizzo con
gas naturali e liquidi nonché per taluni gas
tecnici. I raccordi disponibili per impianti a
gas possono essere facilmente distinti da
quelli standard grazie al bollino di colore
giallo; sono dotati in fabbrica di un O-ring
giallo in HNBR e protetti da un tappo di
protezione giallo.
Circuito sicuro per applicazioni solari.
I tubi usati per i sistemi solari devono
essere adatti per i fluidi solari speciali,
soprattutto i fluidi termovettori Antifrogen® e Tyfocor® comunemente usati.
Inoltre gli impianti solari devono resistere
a temperature fino a 180 °C. Mapress
Rame e Mapress Acciaio Inox soddisfano
tutti i requisiti per impianti solari. Durante
la lavorazione, il convenzionale anello di
tenuta nero del raccordo viene sostituito
dall’anello di tenuta blu per applicazioni
solari.
Affidabilità totale anche per le applicazioni speciali.
Per applicazioni speciali viene usato un
20
anello di tenuta in FKM blu al posto di quello nero. È ad esempio adatto per diversi tipi
di olii o sistemi antincendio a secco.
Mapress Rame Gas disponibile fino al
diametro 54 mm.
L’assortimento comprende raccordi nelle
dimensioni da 15 a 54 mm. L’installazione
di tubi in rame di qualità conforme alla
UNI EN 1057 è la premessa per l’utilizzo di
Mapress Rame Gas.
Mapress Acciaio Inox Gas disponibile
fino al diametro 108 mm.
Dal d 15 fino al d 108 mm, il sistema a
pressare Mapress Acciaio Inox può essere
usato per la realizzazione di impianti a gas
naturale e liquido senza restrizioni.
Un grande know-how nel campo delle
guarnizioni.
Geberit ha sviluppato una nuova guarnizione
per il vapore saturo, dimostrandone la
validità nel tempo. La guarnizione è in grado
di soddisfare definitivamente i più severi
requisiti di tenuta anche in condizioni di
esercizio ciclico del vapore saturo:
quest'ultimo può passare dallo stato liquido a quello gassoso e viceversa. Questo fenomeno non creerà nessun problema
all'impianto grazie alla speciale guarnizione
bianca in FKM di Geberit Mapress, resistente
fino a 155 °C con una pressione di 5,5 bar.
Prima del montaggio, l'installatore sosti­
tuirà le guarnizioni nere standard con
guarnizioni bianche dedicate per il vapore
saturo in FKM; in questo modo tutti i raccordi
dell'ampia gamma Geberit Mapress sono
disponibili per l'uso.
Impiego conforme alle Norme per Mapress Acciaio Inox Gas e Rame Gas.
I sistemi Mapress Acciaio Inox Gas e
Rame Gas possono essere impiegati per
realizzare impianti di adduzione gas per usi
domestici alimentati da rete di distribuzione gas naturale, da bombole e serbatoi
fissi di GPL, secondo le norme di prodotto
UNI 11179 e norma tecnica 11147: 2008,
in accordo con le prescrizioni tecniche
riportate nella UNI 7129 e G.U. N.54 del 6
marzo 2007.
Sono inoltre idonei per:
Realizzare installazioni di gas secondo
DVGW G 600 TRGI 86/96, le Direttive Gas
G1 (Svizzera) e ÖVGW G1/2, G6 e G2/2
(Austria).
Raccordare tubi del sistema Geberit
Mapress Acciaio Inox secondo DVGW GW
541.
Raccordare tubi di installazione in rame
secondo EN 1057
Realizzare installazioni con gas combustibili secondo DVGW G 260 come gas di
città, naturali e liquidi (propano e butano).
Osservare in linea di massima le omologazioni specifiche del proprio paese.
→ Certificazioni per applicazioni con gas, energia
solare e speciali
→ Lavorazione senza il rischio di incendio
→ I raccordi per gas sono dotati di fabbrica di un
O-ring giallo in HBNR
→ Possono essere distinti facilmente da altri sistemi grazie alla marcatura e al tappo di protezione
giallo
→ Un'unica guarnizione in FKM blu per impianti
solari e applicazioni con olio
→ Vari O-ring
per applicazioni
standard e speciali.
Disponibili come
accessori.
Designazione
CIIR nero
FKM blu
HNBR giallo,
FKM bianco
Temperature d’esercizio
[°C]
da –30 a +120 °C
da –25 a +220 °C
da –20 a +70 °C
da +5 a +155 °C
Applicazioni
Acqua potabile
Riscaldamento
Raffreddamento
Acqua di processo
Aria compressa senza olio
Gas inerti
Gasolio per riscaldamento
Aria compressa con olio
Olio lubrificante
Olio da taglio
Lubrificanti refrigeranti
Impianti antincendio
Impianti solar
Gas naturale
Metano
Gas liquido
Vapore saturo
(anche in condizioni
d'esercizio cicliche)
Pressione massima [bar]
16
16
5
5,5
21
Geberit Mapress CuNiFe.
Il sistema ideale per l’impiantistica
navale.
Mapress CuNiFe, la soluzione ideale
per installazioni a contatto con acqua
salmastra.
La lega in CuNiFe (rame-nichel-ferro)
sperimentata da anni negli impianti per il
trasporto di acqua di mare è diventata uno
standard per gli impianti navali a rischio
di corrosione. Raccordi e tubi realizzati in
questa particolare lega possono essere
riconosciuti dal loro tipico color bronzo
e per l’indicatore ottico di pressatura di
colore nero. L’O-ring standard in butile
(CIIR) nero resiste al contatto con acqua di
mare, in casi speciali come per il trasporto
di liquidi contenenti olii o idrocarburi può
essere sostituito con l’O-ring FKM blu.
Oltre all’uso nel campo navale Geberit
Mapress CuNiFe risponde anche alle esigenze di impianti petrolchimici o di impianti
di desalinizzazione dell’acqua.
Il sistema pressfitting e l'assortimento.
I raccordi, i tubi e gli attrezzi per la pressatura, progettati e realizzati come componenti di un unico sistema, garantiscono
giunzioni che tengono nel tempo.
I tubi Mapress CuNiFe sono realizzati con
una lega di rame nichel e ferro e sono
disponibili nei diametri da 15 a 108 mm.
I raccordi, dotati di O-ring in CIIR nero,
vengono prodotti con lega di Cupronichel.
Nell’assortimento sono disponibili vari
pezzi speciali, che permettono la semplice
e completa realizzazione degli impianti
a bordo delle navi e la giunzione a tubazioni in altri materiali. Mapress CuNiFe è
un’alternativa veloce, pulita e sicura alle
tradizionali installazioni a saldare. Rappresenta una soluzione affidabile, pratica e
resistente.
Con i sistemi Geberit è possibile equipaggiare un'intera nave.
Piscina
Piscina
Cabine e aree
passeggeri
Lavanderia
Sala macchine
Sprinkler e impianti
antincendio
22
Acqua
tecnica
Acqua di raffrescamento
a circuito chiuso
Acqua di
scarico
Acqua di riscaldamento
a circuito chiuso
Acqua di mare
Acqua
potabile
I vantaggi di Mapress CuNiFe
→ Resistente alla corrosione dell’acqua di mare e
di sostanze chimiche aggressive
→ Adatto alle installazioni miste
→ Resistente al fuoco
→ Di facile installazione
→ Di facile collaudo grazie all’O-ring profilato toroidale
Campi d’applicazione
→ Temperatura massima d’esercizio con O-ring standard 120°C
→ Circuiti chiusi o aperti fino a 16 bar
→ Distribuzione di aria e gas inerti (non tossici e non
infiammabili) per esempio azoto e anidride carbonica
→ Impianti di estinzione incendio (settore navale)
→ Distribuzione di gasolio combustibile, sostituendo
l’O-ring standard con quello in FKM-blu!
23
Geberit PushFit.
Il sistema veloce, sicuro ed affidabile che
non necessita di attrezzi elettrici.
24
Gli speciali raccordi di passaggio assicurano
la compatibilità con altri sistemi Geberit.
✕
✕
Mepla
✕
✕
Mapress Acciaio al
Carbonio
✕
✕
PushFit
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
Mapress Rame
Vapore saturo
✕
Impianti industriali
✕
Acqua trattata
Sistemi solari
✕
Acqua piovana
Aria compressa
✕
Circuiti dell’acqua aperti
Tubi dell’acqua antincendio
✕
Impianti sotto vuoto
Sprinkler
Mapress Acciaio
Inox
Olio combustibile
Gas
La finestra d’ispezione permette di controllare
l’avvenuto innesto. Quando il tubo è arrivato
in battuta la finestra si colora di verde e vi è
anche un “click” che segnala acusticamente il
corretto innesto.
Riscaldamento
Raccordi robusti tecnicamente all’avanguardia.
La solidità dei raccordi rappresenta una
caratteristica importante del sistema
ad innesto Geberit PushFit. Grazie agli
elementi di rinforzo che conferiscono
ulteriore robustezza, gli speciali raccordi
ad innesto sono adatti ad ogni situazione
di cantiere. I raccordi del nuovo sistema
PushFit sono dotati di una finestra di ispezione per verificare l’innesto del tubo nel
raccordo. La finestra, colorandosi di verde,
indica che il collegamento è avvenuto in
modo permanente e sicuro.
Tubo multistrato con o senza isolamento.
Il tubo multistrato Geberit PushFit ha una
sottile ma stabile anima di alluminio. Le
tre dimensioni in assortimento, 16, 20
e 25 mm, sono facilmente lavorabili e si
possono piegare manualmente. I tubi
sono disponibili sia nella versione nuda
sia nella versione preisolata da 6 e 10
mm. L’assortimento si compone del tubo
PushFit (con marchiatura e isolamento
blu), idoneo per impianti a circuito aperto
e del tubo PushFitTherm (con marchiatura
e isolamento rosso), idoneo per impianti
a circuito chiuso. Questo tubo flessibile,
leggero e stabile è ideale per eseguire impianti di adduzione idrica e riscaldamento
con distribuzione al piano.
Anello di bloccaggio in acciaio
inossidabile.
L’anello di bloccaggio, integrato nei rac-
cordi e prodotto in acciaio inossidabile
resistente alla corrosione, garantisce un
collegamento permanente tra tubo e raccordo con un alto livello di resistenza alla
trazione. Grazie a ciò la connessione ad
innesto Geberit PushFit assicura un’installazione estremamente sicura nel tempo ed
una giunzione fidata.
Adattatori per Geberit Mepla e Geberit
Mapress.
Nell’assortimento Geberit PushFit sono
disponibili speciali adattatori con profilo
di pressatura idoneo per la connessione
rapida e sicura ai sistemi Geberit Mepla e
Geberit Mapress. Vi offriamo un ulteriore
vantaggio garantendovi la giunzione fra i
diversi sistemi Geberit.
Acqua potabile
Velocità di esecuzione dei
sistemi ad innesto unita all’affidabilità e alla sicurezza tipiche di
Geberit. Sono queste le certezze
che può offrirvi il nuovo sistema
PushFit, il primo sistema multistrato Geberit disponibile nei d
16, 20 e 25 mm che non prevede
l’utilizzo di attrezzi. Realizzare
impianti di adduzione idrica e di
riscaldamento non è mai stato
così semplice e sicuro.
✕
✕
*
**
✕
✕
✕
✕
✕
***
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
✕
* Solo per tubi dell’acqua antincendio, ad umido (acqua non potabile)
** Aria compressa secca
***Possibilmente con misure supplementari per la protezione contro la corrosione, solo con il tubo
in acciaio al carbonio, zincato all’esterno
✕
✕
✕
→ Sistema ad innesto rapido ed affidabile per acqua potabile e riscaldamento
1
→ L’indicatore d’innesto diventa verde solo quando
il tubo è stato inserito in modo sicuro nel raccordo PushFit
→ Corpo del raccordo ad innesto robusto adatto
per tutti i cantieri edili
2
1 L’anello di bloccaggio, integrato
nei raccordi e prodotto in acciaio
inossidabile resistente alla corrosione, garantisce un collegamento
permanente tra tubo e raccordo
con un alto livello di resistenza alla
trazione. Grazie a ciò la connessione
ad innesto Geberit PushFit assicura
un’installazione estremamente sicura
ed una giunzione fidata.
→ Il concetto di sicurezza Geberit nel raccordo
PushFit prevede l'interazione di due O-ring
→ I raccordi PushFit sono dotati di tappi di protezione per proteggerli dalla polvere e dalle impurità
→ Adattatori Geberit PushFit per il collegamento
diretto a Geberit Mapress e Geberit Mepla
2 Il sistema ad innesto Geberit PushFit
è stato sviluppato con un concetto di
sicurezza assoluta che prevede due
guarnizioni. Il primo O-ring, oltre ad
avere una funzione di tenuta idraulica
contribuisce a pulire l’interno del
tubo da eventuali impurità durante
l’innesto. Il secondo anello offre una
tenuta idraulica assoluta garantendo
una chiusura ermetica totale.
↓ Indicatore d'innesto avvenuto, sinonimo di
sicurezza nel lavoro. La finestra colorandosi di verde indica che il collegamento è
avvenuto in modo permanente e sicuro.
← I tubi PushFit sono disponibili nei
3 diametri, 16, 20 e 25 mm, nudi o isolati
(con isolante da 6 o 10 mm).
25
Geberit PushFit.
Per un impianto flessibile
ed economico.
→ Tubo multistrato di facile lavorazione, disponibile nelle dimensioni 16, 20 e 25 mm (isolato o
nudo)
→ Un solo attrezzo manuale per tutte e tre le dimensioni di tubo
→ Semplicità di lavorazione del tubo, si taglia e si
piega facilmente
→ Ideale per la realizzazione di impianti a collettore
con Geberit Compact
→ Tubi PushFitTherm per la realizzazione di impianti di riscaldamento disponibili nei diametri 16, 20
e 25 mm
→ Gamma completa di raccordi per eseguire tutti i
tipi di collegamento
26
↑ Nonostante l’elevata flessibilità, i tre
diversi strati assicurano la rigidità
necessaria del tubo.
Tubo multistrato PushFit in tre dimensioni
16, 20 e 25 mm.
Geberit PushFit si distingue per
la lavorazione rapida, flessibile
ed economica. Un solo sbavatore
e calibratore per tutte le dimensioni nonché una gamma completa di raccordi: Geberit PushFit vi
consente di gestire ogni situazione facilmente e rapidamente.
Un solo sbavatore e calibratore
ergonomico.
Per lavorare PushFit è necessario un solo
attrezzo per tutte e tre le dimensioni del
sistema. Dopo aver tagliato a misura il tubo
con le forbici PushFit o un tagliatubi disponibile in commercio, bisogna sbavare e
calibrare il tubo. L’attrezzo Geberit PushFit
è dotato di lame di lunga durata non soggette ad usura.
Tubo multistrato leggero ma stabile in
tre dimensioni.
Il tubo multistrato Geberit PushFit possiede un’anima in alluminio sottile ma stabile.
Tutte e tre le dimensioni (16, 20 e 25) possono essere lavorate facilmente e piegate
manualmente. Il sistema si adatta in modo
ideale alla distribuzione ai piani. Nelle
costruzioni sotto traccia, il tubo multistrato PushFit può essere facilmente guidato
attraverso cavità o tramezze interne.
Gamma completa di raccordi per tutte le
situazioni di collegamento.
È disponibile una gamma completa di
raccordi per un’installazione rapida, facile
ed economica. La gamma include raccordi
adatti ad ogni esigenza di collegamento.
Geberit PushFit può essere usato per tutte
le qualità di acqua potabile combinando
il tubo multistrato PEXb/Al/PERT con raccordi realizzati in PVDF e ottone. L’adattatore Geberit PushFit per Mepla e Mapress
garantisce la completa compatibilità fra i
vari sistemi di adduzione Geberit.
Tagliare a misura il nuovo tubo
multistrato PushFit con le
forbici PushFit o un troncatubi
reperibile in commercio è molto
semplice.
Un solo sbavatore e calibratore
per tutte e tre le dimensioni del
sistema.
L'innesto avviene facendo scorrere
il tubo sbavato e calibrato nei raccordi fino a raggiungere la posizione di arresto.
L’indicatore d’innesto colorandosi
di verde indica che il collegamento
è avvenuto in modo permanente e
sicuro.
27
Collettore Geberit Compact
Multintercettazione e complanare.
Per il collegamento rapido all'impianto
di distribuzione idrico-sanitaria con
Geberit Mepla e Geberit PushFit.
Geberit Compact Multintercettazione, permette di centralizzare
un impianto per la distribuzione
di acqua sanitaria calda e fredda
in uno spazio ridottissimo.
Dotatato di un rubinetto d'intercettazione per ogni uscita sia di
acqua calda che fredda per un
controllo totale dell'impianto.
Il colletore è compatibile con
i sistemi di tubazioni Geberit
PushFit e Geberit Mepla.
28
↓ Accessibilità e facilità di regolazione.
↓ Dettaglio del collettore inserito nella muratura con misure d'ingombro.
Al centro della distribuzione idrica.
I collettori Geberit Compact sono il sistema
per la distribuzione e l’intercettazione degli
impianti sanitari domestici che consentono
l’installazione in qualsiasi ambiente senza
comprometterne l’estetica. Il particolare
design delle placche di copertura e le relative
finiture rendono gradevole la presenza dei
dispositivi negli ambienti.
La compattezza dei componenti e la semplicità di installazione sono ottenute grazie alle
scatole“sandwich” che consentono un’installazione sempre comoda e sicura.
Il sistema è compatibile con tutti i sistemi di
tubazioni Geberit Mepla e Geberit PushFit
grazie alla compatibilità con le varie gamme di
raccordi.
70 mm
→ 2 collettori in ottone
→ 2 rubinetti d'intercettazione integrati
nel collettore
→ 1 protezione cantiere
→ 4 staffe di fissaggio a 90°
13 mm
→ Set di viti e tasselli
Tavolato da 8 cm
29
Valvole a sfera e rubinetti d'intercettazione.
A completamento della gamma dei sistemi di adduzione e riscaldamento
Geberit.
I rubinetti d'intercettazione e le
valvole a sfera giocano sicuramente un ruolo importante in un
impianto sanitario: è per questo
motivo che Geberit ha sviluppato
un'ampia gamma di rubinetti a
sfera per poter integrare in maniera eccellente i sistemi Mepla,
PushFit e Mapress.
Assortimento
L'assortimento comprende i diametri 16, 20,
26 e 32 mm per il sistema Mepla, diametro
16, 20 e 25 mm per il sistema PushFit. Per
i sistemi Mapress vengono proposte le
valvole fino al diametro 108 mm.
30
Collegamento a diversi sistemi
Le valvole possono avere il profilo Mepla
o Mapress già integrato direttamente sul
corpo. Ciò permette di collegarsi direttamente alla tubazione senza dover fare collegamenti intermedi filettati, aggiungendo
canapa o teflon. In alternativa possono
essere utilizzate valvole con attacco a spinotto a cui è possibile collegare i rispettivi
raccordi "click", utilizzati anche per fare i
collegamenti con il collettore Compact.
In questo modo si riduce l'assortimento,
risparmiando sui costi e aumentando la
flessibilità.
Rubinetti d'intercettazione e valvole.
I rubinetti d'intercettazione e valvole per
Geberit Mepla e PushFit completano in
modo ideale la gamma di adduzione idrica.
La loro applicazione ad incasso è rapida
e facilitata dal meccanismo di serraggio a
spina mobile MeplaClick.Questo permette
un rapido accoppiamento tra il corpo del
rubinetto e gli adattatori, anche dopo che
questi sono stati pressati sul tubo Geberit.
Una volta inseriti gli adattatori nel corpo
del rubinetto ed assicuratone l'aggancio con spina di fissaggio è possibile
comunque ruotare entrambi. La gamma
comprende due modelli di rubinetti: uno
con manopola ed uno con cappuccio, ai
quali si abbinano gli adattatori per Geberit
Mepla o PushFit disponibili nei diametri 16,
20 e 26 mm. La sostituzione delle componenti interne del rubinetto (corpo sferico,
guarnizioni) può essere effettuata senza
bisogno di smontarlo dall'installazione.
↑ Rubinetto d'intercettazione Compact con
raccordo PushFit e Mepla.
Valvole per esigenze industriali
Per il settore industriale l'assortimento
completo, oltre alle valvole a sfera in acciaio inox in 3 pezzi anche le relative valvole
di ritegno, sempre in 3 pezzi. Anche in
questo caso il grosso vantaggio è di poter
intervenire sulla sostituzione della sfera,
lasciando intatta la tubazione. L'assortimento varia dal diametro 15 mm al 108 mm.
↓ Valvola di ritegno in 3 pezzi.
↑ Valvola a sfera in 3 pezzi con sfera dotata
di terzo foro per evitare qualsiasi ristagno
d'acqua.
→ Velocità di montaggio
→ Facilità nella sostituzione dei componenti
interni (sfera, guarnizioni) senza dover
smantellare la valvola
→ Profili Mepla, PushFit e Mapress integrati direttamente nel corpo valvola senza
giunzione intermedia con filetto
→ Valvole costruite in modo da evitare
qualsiasi ristagno d'acqua al loro interno
anche se chiuse
31
Riscaldamento a pavimento.
Geberit dispone di una gamma
completa di prodotti evoluti
e affidabili.
Con la gamma per il riscaldamento a pannelli radianti, Geberit
amplia la sua offerta di sistemi
completi per il settore idrotermosanitario.
Eccellenza tecnologica e facilità di installazione sono i punti di un programma
pensato per consentirvi di raggiungere i
migliori risultati nella realizzazione di impianti di riscaldamento a pannelli radianti.
Il riscaldamento secondo Geberit, infatti,
non si limita a fornirvi i migliori prodotti,
ma combina know-how, sistemi e servizi:
progettazione conforme ai requisiti normativi vigenti UNI EN1264, supporto in fase
di posa in cantiere. Questa combinazione
di prodotti e servizi si rivela il programma
ideale per realizzare impianti con assoluta
semplicità. L'assortimento si concentra
in un pacchetto completo di prodotti: dal
pannello isolante, disponibile in due versioni, al tubo multistrato, dai collettori di
distribuzione per alta e bassa temperatura,
al gruppo di miscelazione e regolazione a
punto fisso, fino agli accessori per il fissaggio e la finitura.
↑ I tubi multistrato MeplaTherm e PushFitTherm, grazie allo strato interno in alluminio offrono una barriera naturale all’ossigeno, evitando quindi il fenomeno dell’osmosi, ovvero la
formazione di melma e di ossidazione all’interno della tubatura. Entrambe le tipologie di tubo
possono essere montate sia sul pannello liscio (foto in alto) sia sul pannello bugnato (foto in
basso).
32
→ L’impianto a pannelli radianti offre una distribuzione ottimale del calore
→ Omogeneità della temperatura su tutto l’ambiente riscaldato senza sgradevoli stratificazioni
→ In generale l'utilizzo del pannello radiante offre
un miglior benessere termico, risparmio energetico e minor emissione termica
→ L’utilizzo del tubo multistrato Geberit garantisce
impermeabilità all’ossigeno, grazie alla presenza
dell’alluminio, mancanza di aderenza nei confronti dei depositi incrostanti, basse perdite di
carico, facilità di posa, dilatazioni contenute ed
inoltre una volta piegato mantiene la forma data
I componenti essenziali di un impianto
termico sono:
1.
Un sistema di produzione del calore
(PC), che ha la funzione di riscaldare
il fluido termovettore.
2.
Un sistema di regolazione (TA), che
ha la funzione di mantenere la
temperatura dei locali riscaldati sui
valori programmati, per ottenere le
condizioni di comfort nel rispetto
delle limitazioni di legge.
3.
Le tubazioni di distribuzione (TD).
4.
Gli apparecchi distributori quali
radiatori (RR), ventilconvettori e
termoarredi (T).
Nel caso di pannelli radianti (PR)
questa funzione è coperta dalle
tubazioni e relativo massetto.
TA
RR
T
TA
PR
PC
↑
PC= produttore di calore
PR= pannelli radianti (bassa temperatura)
RR= radiatore (alta temperatuta)
T= radiatore termoarredo (alta temperatuta)
TA= termostato d’ambiente
TD= tubazioni di distribuzione
33
↑ Negli impianti a pannelli radianti il mantenimento della temperatura entro certi limiti è fondamentale (di solito non oltre i 45°C), e tramite questo
miscelatore si ha una regolazione chiamata “punto fisso”, che consiste nel controllo della temperatura di mandata ad un valore predeterminato e
costante.
Fare riscaldamento con Geberit
significa disporre di una gamma
completa di prodotti evoluti e
affidabili. Il sistema a pannelli
radianti Geberit è completo e
comprende:
Collettori a bassa temperatura.
Kit collettori di mandata e ritorno a bassa
temperatura da 2 a 12 partenze con cassetta da incasso, anche da 8 cm.
Gruppo di regolazione.
Centralina di miscelazione a punto fisso
per impianti di riscaldamento a circuiti
misti. Esso svolge la funzione di portare la
temperatura del fluido primario (caldaia)
al valore desiderato regolabile nel circuito
secondario (pannello radiante).
Collettore ad alta temperatura.
Kit collettore completo a 2 uscite per
allacciamento a termoarredi ad alta temperatura. Esso può essere posizionato sia
in orizzontale che in verticale rispetto al
sistema di regolazione Geberit.
34
Pannello isolante.
Il pannello isolante può essere liscio, da
2 cm di spessore o bugnato, da 1 a 3 cm.
Il pannello liscio permette di essere steso
velocemente sul pavimento grezzo e di
posare con facilità il tubo con il passo desiderato grazie al reticolo guida serigrafato
sulla superficie. Il pannello bugnato ha
dalla sua la semplicità e rapidità di posa.
La particolare forma del “fungo” permette
il bloccaggio stabile del tubo con facilità,
con un passo minimo di 5 cm.
Tubo multistrato Geberit.
I tubi mutistrato PushFitTherm e
MeplaTherm, grazie all’alluminio offrono
una barriera naturale all’ossigeno, evitando
quindi il fenomeno dell’osmosi ovvero
la formazione di melma e di ossidazione
all’interno della tubatura.
↑ Tubo multistrato Geberit PushFitTherm.
Chiama il numero verde.
I nostri tecnici sono a tua disposizione
per risolvere ogni problema di posa e
aiutarti a costruire un impianto con
tutta la qualità Geberit.
800-787564
Per la progettazione di un impianto a pannelli radianti a cura dei
nostri consulenti, è necessario fornire solo i seguenti dati tecnici:
→ Planimetria dell’edificio
→ Fabbisogno termico
→ Rivestimento dei pavimenti (ceramica, gres, legno, pietra, ecc.)
→ Posizioni dei distributori a collettore
→ Temperature locali sottostanti (locali riscaldati e non)
→ Eventuali temperature d’esercizio della caldaia
→ Eventuale inserimento di termoarredi ad alta temperatura
Al resto ci pensiamo noi!
35
Più leggere. Più potenti. Migliori.
Nuove pressatrici Geberit ACO 203
ed ECO 203.
Minor peso, maggior velocità e
molto altro in fatto di comodità,
efficienza e vantaggi. È quel che
offrono le nuove pressatrici
Geberit rispetto ai modelli
precedenti.
Più comodità
Le nuove pressatrici Geberit ACO 203 ed
ECO 203 sono più compatte, più leggere e
offrono una maggiore efficienza rispetto ai
modelli precedenti. La migliore maneggevolezza e il minor peso sono particolarmente evidenti quando si eseguono lavori a
braccia alzate. Novità: diodi luminosi
integrati forniscono più luce sui punti da
pressare anche in zone scarsamente
illuminate.
Tecnologia affidabile
Le pressatrici Geberit ACO 203 ed ECO 203
sono a propulsione elettroidraulica e la
Geberit ACO 203 è anche dotata di batteria
agli ioni di litio dell’ultima generazione.
L’autonomia della batteria consente una
ricarica meno frequente e più rapida, così
che la pressatrice ci mette meno tempo per
tornare a funzionare.
I diodi luminosi integrati forniscono una buona
visibilità anche negli angoli scarsamente
illuminati.
Più efficienza
Grazie al nuovo motore brushless della
pressatrice Geberit ACO 203, i sistemi di
tubazioni Geberit Mepla e Geberit Mapress
possono essere pressati più velocemente.
Inoltre, con ogni ricarica della batteria si
può eseguire il 40% di operazioni di
pressatura in più.
L‘impugnatura a sezione ridotta con presa
antiscivolo consente di lavorare in modo affidabile ed ergonomico.
→ Un peso di soli 2.8 kg (ECO 203) e 3.2 kg (ACO 203,
incl. batteria ricaricabile)
→ 10% di produttività in più e più velocità di pressatura*
→ 40% di operazioni di pressatura in più per ogni carica
della batteria*
→ Dimensioni compatte
→ Pressatrice Geberit ACO 203: manutenzione facilitata
grazie al motore brushless (senza spazzole).
* rispetto alle pressatrici Geberit ACO 202/ECO 202
Sostenibile.
Dalla produzione al prodotto fino
al riciclaggio.
L’acqua è vita. Per questa ragione facciamo tutto il possibile
come produttori di sistemi e
prodotti idrosanitari per usare le
risorse naturali con cura cercando di proteggere l’ambiente.
Questo impegno inizia con la ricerca e lo
sviluppo dei nostri prodotti e si estende
all’uso quotidiano e al riciclaggio responsabile. I prodotti Geberit sono durevoli
ed ecologicamente efficienti. Aiutano in
modo significativo a ridurre il consumo
idrico. In occasione del World Economic
Forum (WEF) a Davos (Svizzera), Geberit è
stata eletta azienda più sostenibile della
Svizzera. Nella classifica mondiale, Geberit
è al decimo posto.
L’argomento della sostenibilità sta diventando sempre più importante, anche
nel settore idrosanitario. Sono richieste
soluzioni sempre nuove. Un esempio di ciò
sono i tubi Mepla, un composto di alluminio
e plastica di alta qualità. La priorità principale sono la sostenibilità ambientale e
la produzione efficiente: l’acqua usata durante il ciclo produttivo è completamente
riciclata usando un filtro speciale. Di conseguenza, il consumo d’acqua per metro di
tubo può essere ridotto del 60% e il consumo energetico del 25%. I vantaggi per
voi sono ovvi: traete vantaggio da soluzioni
durevoli e a lungo termine che possono essere posate rapidamente e facilmente. Allo
stesso tempo, date un contributo a lungo
termine all’ambiente usando materiale che
salvaguarda le risorse.
Consumo d’acqua in litri durante
la produzione per ogni metro di
tubo Mepla
4
4.13
3
2
1
0.56
0
prima
ora
Consumo di energia in Wh durante la produzione per ogni metro
di tubo Mepla
400
419.3
300
200
166.3
100
0
prima
38
ora
Maggiori informazioni su:
→ www.geberit.it/Mepla
/Mapress
/PushFit
39
Geberit Marketing e Distribuzione SA
Via Gerre 4
CH-6928 Manno/Svizzera
T +41 91 611 92 92
F +41 91 611 93 93
[email protected]
IT-717.11.15 © by Geberit Marketing e Distribuzione SA
→ www.geberit.it
→ www.facebook.com/GeberitPro.it
