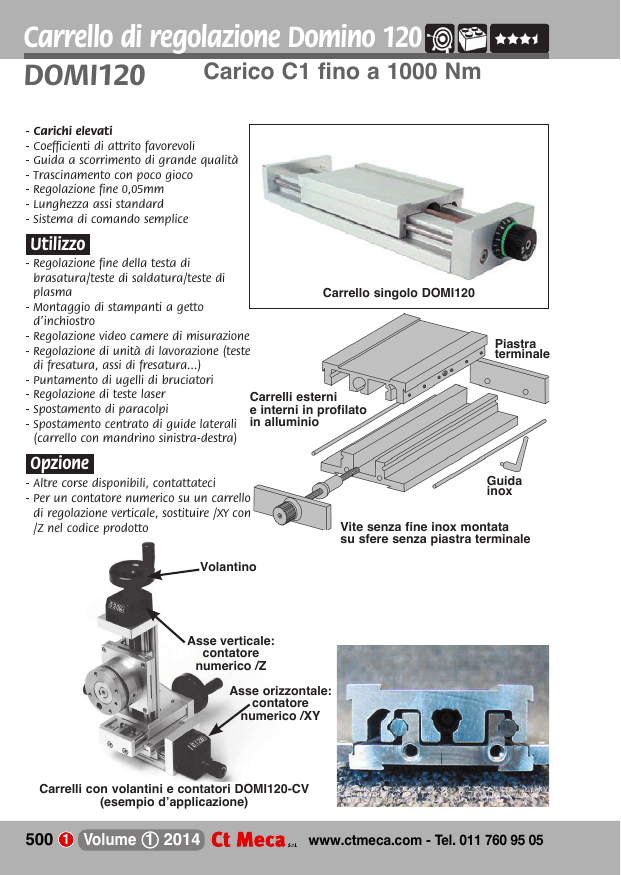

Descrizione prodotto

Carrello di regolazione Domino 120
Carico C1 fino a 1000 Nm
domi120
- Carichi elevati
-C
oefficienti di attrito favorevoli
uida a scorrimento di grande qualità
-G
- T rascinamento con poco gioco
- R egolazione fine 0,05mm
- L unghezza assi standard
- S istema di comando semplice
.Utilizzo.
- R egolazione fine della testa di
brasatura/teste di saldatura/teste di
plasma
Carrello singolo DOMI120
-M
ontaggio di stampanti a getto
d’inchiostro
- R egolazione video camere di misurazione
- R egolazione di unità di lavorazione (teste
di fresatura, assi di fresatura...)
- P untamento di ugelli di bruciatori
- R egolazione di teste laser
Carrelli esterni
- S postamento di paracolpi
e interni in profilato
- S postamento centrato di guide laterali in alluminio
(carrello con mandrino sinistra-destra)
.Opzione.
Piastra
terminale
Guida
inox
-A
ltre corse disponibili, contattateci
- P er un contatore numerico su un carrello
di regolazione verticale, sostituire /XY con
/Z nel codice prodotto
Vite senza fine inox montata
su sfere senza piastra terminale
Volantino
Asse verticale:
contatore
numerico /Z
Asse orizzontale:
contatore
numerico /XY
Carrelli con volantini e contatori DOMI120-CV
(esempio d’applicazione)
500 1 Volume 1 2014
www.ctmeca.com - Tel. 011 760 95 05
domi120
LA
43
Ø31,3
corsa
32
M5 DIN 7984
80
2
10
M10x1
M6
2
60º
10
18 20
LI
10
21,5
26,3 46
120
13,8
80
Ø38
120
39
Kit di fissaggio
(opzione)
DOMI120-B
132
145
45
Leva di serraggio
(opzione)
DOMI120-LEVIER
Carichi ammissibili DOMINO 120
Mx
con 160mm
Fa
MY
C1
SCONTI PER QUANTITÀ
C2
Passo
Corsa (mm)
C1
(N)
6+
Qtà 1+ 2+
Sc. Prezzo -7% Su richiesta
Carichi ammissibili
C2
FA
Mx
My
Mz Prezzo
(N)
(N) (Nm) (Nm) (Nm) unit.
Codice
LA
LI
DOMI120-25
DOMI120-50
DOMI120-75
DOMI120-100
160
160
160
160
185
210
235
260
25
50
75
100
1
1
1
1
1000
1000
1000
1000
700
700
700
700
300
300
300
300
15
15
15
15
20
20
20
20
12
12
12
12
772,85 F
786,35 F
799,89 F
808,90 F
DOMI120-25-CV/XY
DOMI120-50-CV/XY
DOMI120-75-CV/XY
DOMI120-100-CV/XY
160
160
160
160
185
210
235
260
25
50
75
100
1
1
1
1
1000
1000
1000
1000
700
700
700
700
300
300
300
300
15
15
15
15
20
20
20
20
12
12
12
12
1.077,06 F
1.090,84 F
1.104,08 F
1.113,09 F
Carrello singolo
Carrello con contatore e vonlantino
Dimensioni in mm
Tel. 011 760 95 05 - [email protected]
Volume 1 2014 1 501
Accessori di collegamento
Per carrello di regolazione
domi120
DOMINO 120
- Il kit di fissaggio è necessario per fissare il carrello
regolabile DOMINO alla superficie di assemblaggio
- La piastra funge da adattatore per applicazioni
personalizzate e può essere lavorata dal cliente
Leva di serraggio
DOMI120-LEVIER
Kit di fissaggio
DOMI120-B
Piastra di supporto utensili
Plastra
DOMI120-M
360°
Kit di fissaggio
Esempio d’applicazione
16
M5 DIN 7984
13,8
3
12
12,5
M5
M5 DIN 912
6,5
6,5
6,5
145
6,5
Kit di fissaggio DOMI 120-B
Codice
DOMI120-B
DOMI120-M
DOMI120-LEVIER
DOMI120-PT
Dimensioni in mm
502 1 Volume 1 2014
131,8
145
6,5
14,5
145
20
Piatto girevole DOMI 120-PT
SCONTI PER QUANTITÀ
132
145
Piastra DOMI 120-M
Tipo
Kit di fissaggio
Piastra
Leva di serraggio
Piatto girevole
6+
Qtà 1+ 2+
Sc. Prezzo -7% Su richiesta
Prezzo unit.
36,00 F
130,63 F
31,50 F
563,30 F
www.ctmeca.com - Tel. 011 760 95 05
Kit di raccordo
Per carrello di regolazione
domi120
DOMINO 120
- I kit di raccordo sono necessari per collegare
due carrelli regolabili DOMINO
145
120
13,8
Kit di raccordo
DOMI 120-XY
13,8
Kit di raccordo
DOMI 120-XY
Kit di raccordo
DOMI 120-XZ
13
Kit di raccordo X-Y
120
90
M8
20
15x45º
90
120
20
82
16
Kit di raccordo
DOMI 120-XZ
Kit di raccordo X-Z
Codice
DOMI120-XY
DOMI120-XZ
Dimensioni in mm
Esempio d’applicazione
Tipo
Kit di raccordo X-Y
Kit di raccordo X-Z
Tel. 011 760 95 05 - [email protected]
SCONTI PER QUANTITÀ
6+
Qtà 1+ 2+
Sc. Prezzo -7% Su richiesta
Prezzo
unit.
101,36 F
128,38 F
Volume 1 2014 1 503
