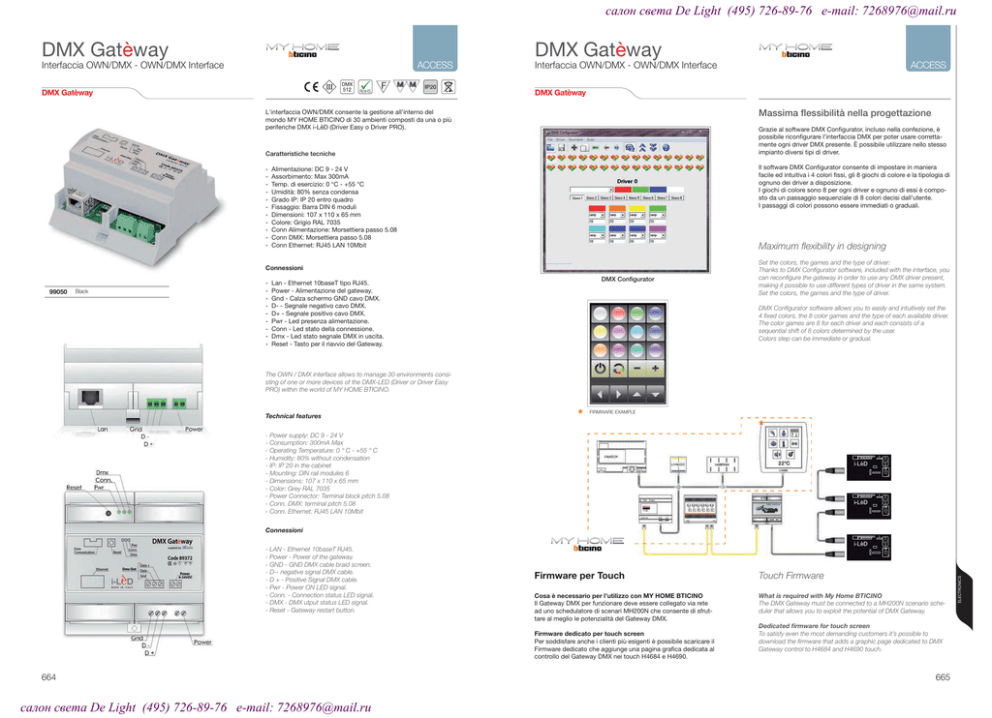

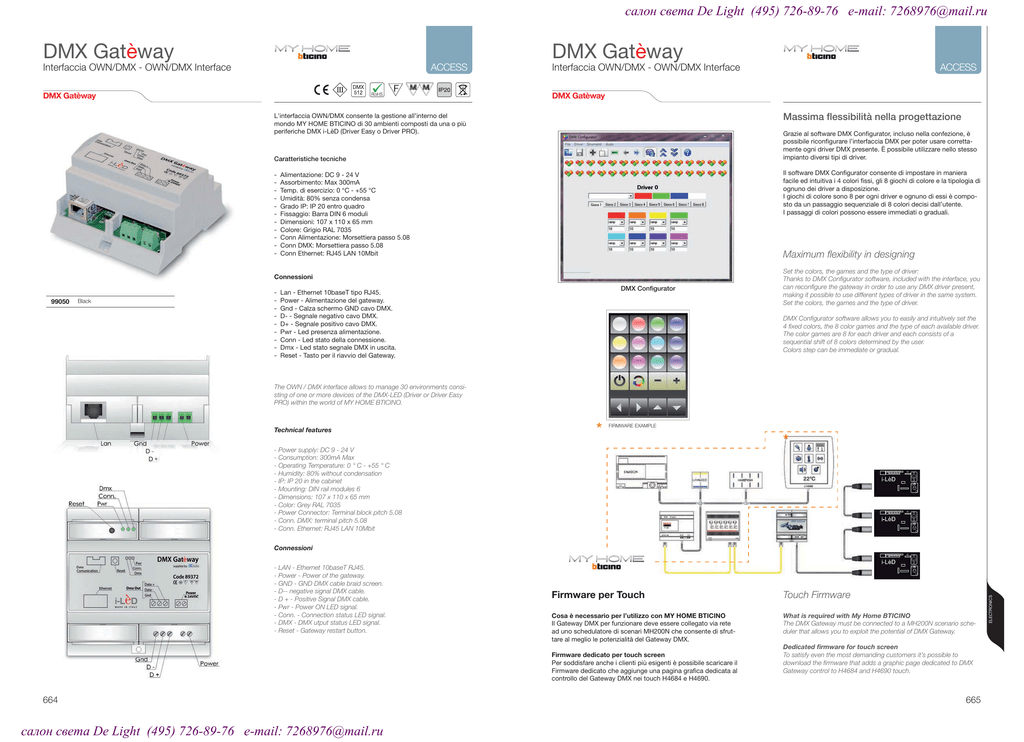

DMX Gatèway
DMX Gatèway
Interfaccia OWN/DMX - OWN/DMX Interface
ACCESS
DMX Gatèway
Interfaccia OWN/DMX - OWN/DMX Interface
DMX Gatèway
Massima flessibilità nella progettazione
L'interfaccia OWN/DMX consente la gestione all’interno del
mondo MY HOME BTICINO di 30 ambienti composti da una o più
periferiche DMX i-LèD (Driver Easy o Driver PRO).
Grazie al software DMX Configurator, incluso nella confezione, è
possibile riconfigurare l’interfaccia DMX per poter usare correttamente ogni driver DMX presente. È possibile utilizzare nello stesso
impianto diversi tipi di driver.
Caratteristiche tecniche
-
Il software DMX Configurator consente di impostare in maniera
facile ed intuitiva i 4 colori fissi, gli 8 giochi di colore e la tipologia di
ognuno dei driver a disposizione.
I giochi di colore sono 8 per ogni driver e ognuno di essi è composto da un passaggio sequenziale di 8 colori decisi dall’utente.
I passaggi di colori possono essere immediati o graduali.
Alimentazione: DC 9 - 24 V
Assorbimento: Max 300mA
Temp. di esercizio: 0 °C - +55 °C
Umidità: 80% senza condensa
Grado IP: IP 20 entro quadro
Fissaggio: Barra DIN 6 moduli
Dimensioni: 107 x 110 x 65 mm
Colore: Grigio RAL 7035
Conn Alimentazione: Morsettiera passo 5.08
Conn DMX: Morsettiera passo 5.08
Conn Ethernet: RJ45 LAN 10Mbit
Maximum flexibility in designing
Connessioni
99050
Black
ACCESS
-
DMX Configurator
Lan - Ethernet 10baseT tipo RJ45.
Power - Alimentazione del gateway.
Gnd - Calza schermo GND cavo DMX.
D- - Segnale negativo cavo DMX.
D+ - Segnale positivo cavo DMX.
Pwr - Led presenza alimentazione.
Conn - Led stato della connessione.
Dmx - Led stato segnale DMX in uscita.
Reset - Tasto per il riavvio del Gateway.
Set the colors, the games and the type of driver:
Thanks to DMX Configurator software, included with the interface, you
can reconfigure the gateway in order to use any DMX driver present,
making it possible to use different types of driver in the same system.
Set the colors, the games and the type of driver.
DMX Configurator software allows you to easily and intuitively set the
4 fixed colors, the 8 color games and the type of each available driver.
The color games are 8 for each driver and each consists of a
sequential shift of 8 colors determined by the user.
Colors step can be immediate or gradual.
The OWN / DMX interface allows to manage 30 environments consisting of one or more devices of the DMX-LED (Driver or Driver Easy
PRO) within the world of MY HOME BTICINO.
Technical features
*
FIRMWARE EXAMPLE
- Power supply: DC 9 - 24 V
- Consumption: 300mA Max
- Operating Temperature: 0 ° C - +55 ° C
- Humidity: 80% without condensation
- IP: IP 20 in the cabinet
- Mounting: DIN rail modules 6
- Dimensions: 107 x 110 x 65 mm
- Color: Grey RAL 7035
- Power Connector: Terminal block pitch 5.08
- Conn. DMX: terminal pitch 5.08
- Conn. Ethernet: RJ45 LAN 10Mbit
*
- LAN - Ethernet 10baseT RJ45.
- Power - Power of the gateway.
- GND - GND DMX cable braid screen.
- D-- negative signal DMX cable.
- D + - Positive Signal DMX cable.
- Pwr - Power ON LED signal.
- Conn. - Connection status LED signal.
- DMX - DMX utput status LED signal.
- Reset - Gateway restart button.
Firmware per Touch
Touch Firmware
Cosa è necessario per l’utilizzo con MY HOME BTICINO
Il Gateway DMX per funzionare deve essere collegato via rete
ad uno schedulatore di scenari MH200N che consente di sfruttare al meglio le potenzialità del Gateway DMX.
What is required with My Home BTICINO
The DMX Gateway must be connected to a MH200N scenario scheduler that allows you to exploit the potential of DMX Gateway.
Firmware dedicato per touch screen
Per soddisfare anche i clienti più esigenti è possibile scaricare il
Firmware dedicato che aggiunge una pagina grafica dedicata al
controllo del Gateway DMX nei touch H4684 e H4690.
664
салон света De Light (495) 726-89-76 e-mail: [email protected]
Dedicated firmware for touch screen
To satisfy even the most demanding customers it’s possible to
download the firmware that adds a graphic page dedicated to DMX
Gateway control to H4684 and H4690 touch.
665
