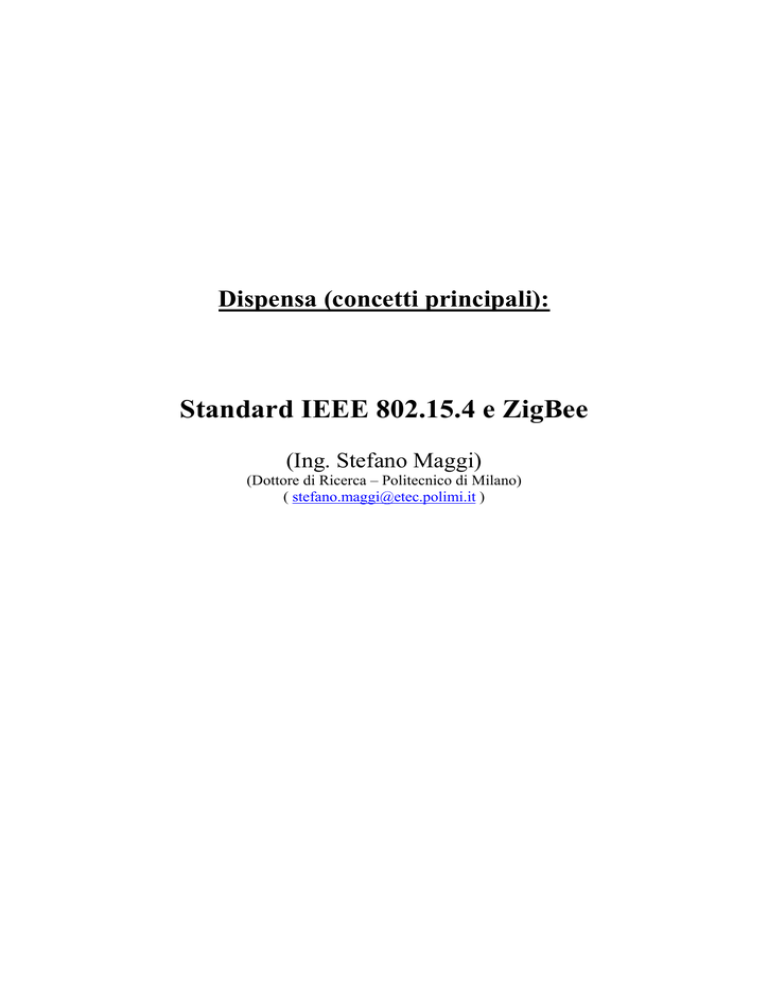

Dispensa (concetti principali):
Standard IEEE 802.15.4 e ZigBee
(Ing. Stefano Maggi)
(Dottore di Ricerca – Politecnico di Milano)
( [email protected] )
______________________________________________________________________ IEEE 802.15.4 e ZigBee
1.0 Introduzione
Questa breve dispensa descrive i concetti principali inerenti ad una tecnologia di
comunicazione wireless a radio frequenza.
Questa tecnologia, molto promettente, può essere applicata sia in ambito industriale sia in
quello domotico (Home and Building Automation).
2.0 Caratteristiche generali
Lo standard IEEE 802.15.4 viene approvato nell’estate del 2003 e definisce il protocollo di
interconnessione, tramite comunicazione radio, tra diversi dispositivi rientranti in una
“Personal Area Network” (PAN).
Le WPAN (Wireless PAN) vengono utilizzate per distribuire informazione su distanze
relativamente brevi e senza cavi di collegamento; le connessioni effettuate attraverso le
WPAN riguardano piccoli ambienti ed infrastrutture, il che favorisce lo sviluppo di soluzioni
poco costose ed energeticamente efficienti per un’ampia gamma di applicazioni.
Lo standard definisce, più in particolare, le specifiche del livello fisico (PHY) e datalink
(MAC) al fine di garantire una modalità di connessione wireless a basso data-rate tra
dispositivi fissi, portatili o mobili che necessitano di un basso consumo di potenza, ovvero
lunga durata delle batterie a bordo e che tipicamente lavorano in uno spazio operativo (POS:
Personal Operating Space) dell’ordine di qualche decina di metri.
Il data-rate deve essere sufficientemente elevato in modo da consentire la connettività di
periferiche interattive largamente diffuse, come ad esempio quelle per PC, ma nel contempo
vi deve essere anche la possibilità di ridurlo fino ai livelli tipici richiesti da sensori ed
applicazioni orientate al controllo ed all’automazione delle infrastrutture.
Si perviene, quindi, ad una LR-WPAN (Low Rate WPAN), ovvero una rete di comunicazione
semplice e a basso costo selettivamente orientata verso applicazioni a basso consumo ed a
“throughput” (quantità di informazione da trasmettere in ciascuna transizione) non elevato,
principalmente caratterizzata da:
Data rate di 250 kb/s, 40kb/s e 20 kb/s
Operabilità in configurazione a stella o “peer-to-peer”
16 bit o 64 bit di indirizzo allocati
Accesso al canale in modalità CSMA-CA
2
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Completa definizione del protocollo per trasferimento dei dati
Basso consumo di potenza
Indicazione della qualità del canale
16 canali nella banda attorno a 2.45 GHz, 10 canali nella banda attorno a 915 MHz, un
canale ad 868 MHz
3.0 Topologie di rete
Una LR-WPAN può includere due diversi tipi di dispositivi: FFD (Full Function Device) e
RFD (Reduced Function Device).
Un dispositivo del primo tipo può operare all’interno della rete secondo tre modalità:
funzionando da coordinatore della rete, da coordinatore semplice o, più tipicamente, da
terminale di comunicazione.
Un dispositivo FFD può dialogare con altri dispositivi di entrambe le categorie, mentre un
RFD può comunicare direttamente solo con un FFD.
L’inclusione di terminali RFD all’interno della rete è orientata per applicazioni estremamente
semplici, come interruttori di luce o sensori ad infrarossi, che non necessitano dell’invio di
grosse quantità di dati e possono quindi, essere supportate attraverso minime risorse e
capacità di memoria.
Una WPAN è costituita da un minimo di due dispositivi operanti in una stessa POS; in
ciascuna rete, uno solo di essi può configurarsi come “ PAN Coordinator” che si occupa di
iniziare, terminare e redirigere la comunicazione tra le diverse periferiche.
A seconda della particolare applicazione una LR-WPAN può configurarsi in due possibili
topologie: a stella o peer-to-peer (fig.1).
In ogni caso, ciascun dispositivo interno alla rete possiede un indirizzo esteso a 64 bit; tale
indirizzo può essere direttamente utilizzato per la comunicazione, oppure, in alternativa, si
utilizza un indirizzo ridotto, attribuito dal PAN coordinator ogni volta che il dispositivo viene
da esso rilevato.
Nella topologia a stella, ciascun dispositivo può comunicare solo con il coordinatore.
Quest’ultimo quindi, controlla e gestisce ogni tipo di comunicazione all’interno della PAN ed
è tipicamente collegato ad alimentazione fissa, mentre altri dispositivi sono dotati di batteria a
bordo.
Applicazioni tipiche di una topologia a stella includono l’automazione per ambienti domestici
o il collegamento di periferiche al PC.
3
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Fig.1: Topologie di rete previste dallo standard IEEE 802.15.4
Una topologia peer to peer, invece, differisce dalla precedente in quanto ciascun dispositivo
può comunicare direttamente con un altro interno alla rete, a patto che questo rientri nella sua
regione operativa senza ricorrere alla mediazione del coordinatore.
Una tale topologia quindi, si presta alla formazione di reti di comunicazione decisamente
complesse che coinvolgono potenzialmente un elevato numero di dispositivi; essa è
tipicamente rivolta ad applicazioni come il controllo e monitoraggio industriale, reti di sensori
wireless e sicurezza ambientale.
La modalità di formazione di una PAN rientra nel livello di rete (network layer), per cui non è
argomento trattato nello standard in questione, tuttavia verranno riportate indicazioni di
carattere generale a questo proposito.
Nella formazione di una rete a stella ogni dispositivo FFD, dopo essersi attivato, può creare
una propria rete diventandone coordinatore.
Tutte le reti a stella operano indipendentemente dalle reti simultaneamente attive, in quanto
ciascuna di esse è contraddistinta da un identificatore PAN, scelto dal coordinatore in maniera
tale da evitare conflitti con reti già precedentemente stabilite entro il proprio spazio operativo.
Una volta scelto l’identificatore, il coordinatore può annettere alla propria PAN altri
dispositivi, siano essi FFD o RFD.
In una rete peer to peer invece, ogni dispositivo può configurarsi come PAN semplicemente
per essere il primo a comunicare su uno stesso canale.
Un esempio di rete complessa fondata su una topologia peer to peer è il “cluster-tree” (fig.2).
4
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Ogni dispositivo della rete può in questo caso funzionare da coordinatore, fornendo servizi ad
altri dispositivi o coordinatori, anche al di fuori della propria sfera di influenza.
Soltanto uno di questi coordinatori può configurarsi come coordinatore PAN ed è tipicamente
dotato di maggiori risorse a livello computazionale.
Fig. 2: Esempio di rete complessa “cluster tree”
Attraverso diversi nodi coordinatori risultano potenzialmente configurabili delle reti a
struttura multicluster, il cui maggior vantaggio è legato alla maggiore superficie coperta e
quindi al maggior numero di periferiche interagenti.
L’inevitabile svantaggio risiede nel maggior tempo di latenza dei messaggi, il che limita le
applicazioni che possono utilizzare di una tale configurazione.
5
______________________________________________________________________ IEEE 802.15.4 e ZigBee
4.0 Definizione dei Layers
L’architettura di una LR-WPAN è definita attraverso una struttura a strati (layers).
Ogni strato è responsabile di una parte dello standard ed offre servizi agli strati superiori; la
loro definizione è conforme al modello ISO-OSI per l’interconnessione tra sistemi.
Lo standard in questione detta le specifiche relative ai due strati più bassi, lasciando quindi
ancora aperta la definizione dei livelli superiori per la gestione del protocollo di
comunicazione (il che avverrà proprio ad opera dell’alleanza Zigbee).
A livello fisico avviene l’attivazione o la disattivazione del ricetrasmettitore, la selezione ed il
controllo del canale, la trasmissione, così come la ricezione dei pacchetti di informazione
attraverso il mezzo fisico.
A livello MAC (Medium Access Control) viene garantito l’accesso al mezzo fisico; in
particolare vengono generati i segnali di sincronizzazione (beacons) se il dispositivo è
coordinatore, viene gestita la connessione o disconnessione alla rete, viene messo in atto il
meccanismo CSMA-CA (Carrier Sense Multiple Access with Collision Avoidance) per
l’accesso al canale, con possibilità di utilizzo dei GTS (Guaranteed Time Slot), ovvero slot
temporali ad accesso prioritario per applicazioni a bassa latenza richiesta.
Gli strati superiori consistono nel livello di rete, che provvede alla configurazione della stessa
gestendo la eventuale redirezione dei messaggi e nel livello applicativo, appunto orientato alla
particolare funzione del dispositivo.
5.0 Funzionalità
Lo standard consente l’utilizzo opzionale dei “superframe”; si tratta di opportuni intervalli
temporali delimitati dai segnali di sincronismo (network beacons), che sono inviati dal
coordinatore e divisi equamente in 16 slot.
Il primo e l’ultimo slot sono occupati dai beacons, che consentono al coordinatore di
identificare la rete e sincronizzare i dispositivi connessi.
Il periodo temporale limitato è il “ Contention Access Period”; ogni dispositivo che vuole
comunicare durante il CAP, deve competere con altri dispositivi che occupano eventualmente
il canale attraverso un meccanismo di tipo “slotted CSMA-CA”: ogni volta che il dispositivo
vuole trasmettere, durante il CAP, identifica il limite della slot corrente per poi attendere per
un numero casuale di slot (fig. 3).
Se il canale è occupato, attende un altro numero random di slot prima di accedere nuovamente
al canale, altrimenti, in caso di canale libero, la trasmissione ha luogo a partire dalla slot
immediatamente successiva.
Tutte le transazioni devono essere terminate prima del network beacon successivo.
6
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Fig. 3: Divisione delle slot temporali in modalità “superframe”
Il superframe può avere una porzione attiva e inattiva; durante quest’ultima il coordinatore
non interagisce con la sua PAN entrando in modalità “low-power”.
Per applicazioni che richiedono un basso tempo di latenza, il coordinatore può dedicare
specifiche porzioni della regione attiva (generalmente collocate alla fine del superframe) ad
una particolare applicazione.
Queste finestre temporali formano il “Contention Free Period” (CFP) ed ogni porzione che ne
fa parte è una “Guaranteed Time Slot” (GTS).
E’ possibile allocare fino ad un massimo di 7 GTS in ciascun superframe e ciascuno di essi
può potenzialmente occupare più di una slot.
Ogni dispositivo abilitato a trasmettere durante un CFP, deve farlo solo entro l’inizio del GTS
successivo.
In ogni caso una porzione sufficiente del CAP deve rimanere libera in modo da consentire
l’accesso ad altri dispositivi in rete o a nuovi dispositivi che possono connettersi ad essa.
6.0 Trasferimento dei dati
Sono previste 3 diverse modalità di trasferimento dei dati.
Nella prima il dispositivo trasmette al coordinatore di rete, nella seconda il dispositivo riceve i
dati da esso e nella terza la comunicazione avviene esclusivamente tra due dispositivi “peer”.
E’ evidente, per quanto detto in precedenza, che quest’ultima modalità interessa solo le reti in
configurazione peer-to-peer.
Il meccanismo che regola il trasferimento dei dati dipende dalla possibilità che la rete supporti
la trasmissione dei beacon.
Una rete abilitata in questo senso è tipicamente impiegata per supportare dispositivi a bassa
latenza, come periferiche per PC.
7
______________________________________________________________________ IEEE 802.15.4 e ZigBee
6.1 Trasferimento Dati al coordinatore
Quando un dispositivo deve trasferire dati al coordinatore e se la rete supporta i beacon, esso
attende prima il network beacon.
Quando questo viene identificato, il dispositivo si sincronizza con il superframe ed invia i suoi
pacchetti di dati (data frame) in modalità slotted CSMA-CA per la gestione delle collisioni.
Il coordinatore deve quindi, comunicare al dispositivo l'avvenuta ricezione dei dati mediante
un frame di "acknowledgment", con cui si completa la transazione.
Fig. 4: Protocollo per il trasferimento dei dati al coordinatore in modalitá "beacon" e non
Se la rete non supporta i beacon, il dispositivo trasmette il suo data frame usando però, un
"unslotted CSMA-CA", in quanto la rete non è ora sincronizzata.
Anche in questo caso, un messaggio opzionale di "acknowledgment" dal coordinatore
completa il trasferimento.
6.2 Trasferimento Dati dal coordinatore
In una rete che supporta i beacon, il coordinatore indica nel network beacon la presenza di un
messaggio di attesa.
Il dispositivo ascolta periodicamente il segnale ed in questo caso trasmette un comando di
"data request” in modalità CSMA-CA.
Il coordinatore segnala l'avvenuta ricezione della richiesta mediante un frame di
"acknowledgement", quindi il data frame pendente viene inviato sempre in modalità
CSMA-CA.
8
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Il dispositivo segnala l'avvenuta ricezione dei dati trasmettendo a sua volta un frame di
acknowledgment.
Il messaggio viene così rimosso dalla lista dei dati in attesa all'interno del beacon.
Se la rete non supporta i beacon, il coordinatore mette da parte i dati per uno specifico
dispositivo, attendendo il suo data request; questo viene inviato dal dispositivo in questione in
modalità unslotted CSMA-CA.
Il coordinatore segnala l'avvenuta ricezione della richiesta con un acknoledgment di ritorno,
cui segue, nel caso vi siano effettivamente messaggi pendenti, l'invio del data frame.
Se non vi sono messaggi pendenti, il coordinatore trasmette un data frame con un payload di
lunghezza nulla ad indicare l'assenza di messaggi.
La transazione si completa quindi, con l'invio di un frame di acknoledgment al coordinatore.
Fig. 5: Modalità di trasferimento dei dati dal coordinatore in entrambe le direzioni
In una rete peer-to-peer infine, un dispositivo deve essere in grado di comunicare con ogni
altro presente nella propria sfera di influenza.
Per fare ciò, i dispositivi che vogliono comunicare possono rimanere costantemente in ascolto
oppure sincronizzarsi.
Nel primo caso la trasmissione può semplicemente avvenire in modalità CSMA-CA, mentre
nell'ultimo andranno previste altre misure (non specificate nello standard) per ottenere la
sincronizzazione.
9
______________________________________________________________________ IEEE 802.15.4 e ZigBee
7.0 Struttura dei Frame
La strutturazione dei frame è funzionale alla riduzione della complessità del protocollo,
rendendolo però sufficientemente robusto per la trasmissione su un canale rumoroso.
Ogni layer più in basso aggiunge alla struttura dei campi specifici di intestazione e
terminazione.
Sono definite nello standard, quattro diverse strutture per i frame:
beacon frame, usato dal coordinatore per la trasmissione dei beacon (fig. 6.1)
data frame, usato per tutti i trasferimenti dei dati in ogni direzione (fig. 6.2)
acknoledgment frame, usato per confermare l'avvenuta ricezione dei frame (fig. 6.3)
MAC frame, usato per l'invio di comandi specifici per l'entità MAC (fig. 6.4)
Si riportano successivamente, i campi di ciascuno dei quattro frame appena elencati:
Fig. 6.1: Beacon Frame
10
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Fig. 6.2: Data Frame
Fig. 6.3: Acknoledgment Frame
11
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Fig. 6.4: MAC Frame
Si distinguono alcuni campi comuni in ciascuna struttura.
A livello MAC si notano sempre i campi di intestazione MHR (MAC Header), contenenti
informazioni per l' indirizzamento, il controllo del frame e l'identificazione del tipo e quelli di
terminazione MFR (MAC Footer), contenenti 16 bit per il rilevamento dell'integrità dei dati.
Il campo MSDU (MAC Service Data Unit) invece, contiene informazioni specifiche per il
tipo di frame; nel caso dei beacon vengono specificati ad esempio, la struttura dei superframe,
il numero di GTS previsti, gli indirizzi pendenti, ecc…
Nel caso di acknoledgment, non vi è alcun campo MSDU, in quanto l'informazione recata dal
frame (messaggio ricevuto) è già contenuta nel tipo.
A livello fisico si ha l'aggiunta di ulteriori campi la cui funzione è identica in tutti e quattro i
casi.
Il campo SHR (Synchronization Header) include la sequenza di preambolo, che consente al
ricevitore di ottenere la sincronizzazione dei simboli trasmessi ed il delimitatore di inizio del
frame.
Quindi il campo PHR (PHY Header) indica il numero di byte contenuti nel successivo PSDU
(PHY Service Data Unit) a sua volta costituito dall'aggregazione dei campi precedentemente
definiti a livello MAC.
12
______________________________________________________________________ IEEE 802.15.4 e ZigBee
8.0 Robustezza
Sono impiegate diverse tecniche per assicurare la robustezza nella trasmissione dei dati.
In particolare si utilizzano CSMA-CA (Carrier Sense Medium Access with Collision
Avoidance), gli acknoledgment frame e la modalità di verifica dei dati.
8.1 CSMA-CA
Tale modalità di anticollisione è stata già descritta nel paragrafo 5.0 a cui si rimanda.
8.2 Frame Acknoledgment
L'avvenuta ricezione di un data frame o di un MAC frame può essere opzionalmente
confermata con l'acknoledgment.
In questo caso se il dispositivo che ha inviato il messaggio non riceve tale frame di risposta,
esso assume che la trasmissione non è riuscita, provvedendo alla ritrasmissione del frame.
Se l'acknoledgment non è ancora ricevuto dopo un certo numero di prove, il dispositivo può
scegliere se terminare la transazione o provare ancora.
Quando l' acknoledgment non è previsto, il dispositivo mittente assume che la trasmissione sia
avvenuta.
8.3 Verifica dei Dati
Per rilevare eventuali errori sui bit ricevuti, ogni frame è controllato nel suo FCS (Frame
Check Sequence).
Tale campo, definito a livello MAC, ha una lunghezza di 16 bit ed è calcolato sulla base del
valore assunto dai campi immediatamente precedenti con un apposito algoritmo che viene
brevemente descritto di seguito.
Si utilizza un polinomio generatore standard di grado 16 che è:
G16 (x) = x 16 + x12 + x 5+1
Sia
M(x) = b0 x k-1 + b1xk- 2+ …+ bk-2 x + bk-1
13
______________________________________________________________________ IEEE 802.15.4 e ZigBee
il polinomio estratto a partire dai campi MHR ed MSDU (per quest'ultimo si utilizza solo il
payload).
Il calcolo di FCS avviene attraverso i seguenti passi:
•
si moltiplica M(x) per x16 ottenendo il polinomio M(x) x16
•
l'ultimo polinomio viene quindi diviso modulo 2 per G16 (x), ottenendo un polinomio
resto del tipo R(x) = r0x15 + r1x14 + …+ r14x + r15
•
i coefficienti r0 r1 … r15 rappresentano proprio il campo FCS che viene aggiunto in
coda al frame
Tale procedura di calcolo viene effettuata in trasmissione ed in ricezione, quindi si verifica la
coincidenza degli FCS rilevando, in caso contrario, la presenza di errori.
9.0 Consumo di potenza
In molte applicazioni nelle quali lo standard è esplicitamente indicato, i dispositivi in rete
sono tipicamente alimentati a batteria.
In particolare si prevede che la ricarica o sostituzione di questa in intervalli di tempo
relativamente brevi sia una soluzione decisamente poco efficiente (oppure in certi casi
addirittura impraticabile).
Conseguentemente il ridotto consumo di potenza diventa uno degli obiettivi fondamentali che
lo standard si prefigge fin dalla sua formulazione.
Naturalmente il problema del consumo coinvolge aspetti riguardanti anche l'implementazione
fisica dei nodi di rete, aspetti importanti che a livello di standard non possono ovviamente,
essere trattati.
Il protocollo è quindi esplicitamente studiato per dispositivi portatili alimentati a batteria.
Ciò comporta il ricorso al duty-cycling (anche inferiore all'1%) per ridurre il consumo, ovvero
tali sistemi trascorreranno gran parte del loro periodo di operatività in modalità "sleep",
ascoltando solo periodicamente il canale nel caso vi siano messaggi pendenti.
Quanto detto suggerisce la necessità per questo tipo di applicazioni, di decidere sul bilancio
tra consumo delle batterie e latenza del messaggio.
14
______________________________________________________________________ IEEE 802.15.4 e ZigBee
10.0 Sicurezza dei Dati
Viene attuata sostanzialmente a livelli più alti.
Si prevede l'utilizzo di chiavi simmetriche il cui valore e controllo è responsabilità dell'
implementatore.
La sicurezza dei dati in questo caso, si fonda sull'ipotesi che le chiavi siano generate,
trasmesse e conservate in maniera sicura.
Un altro possibile meccanismo di sicurezza è il controllo degli accessi, in base al quale ogni
dispositivo mantiene una lista degli indirizzi dei potenziali trasmettitori.
Tipicamente i dati possono essere criptati, il che significa che l'informazione originale può
essere ottenuta solo con la chiave di crittografia condivisa dal gruppo di dispositivi.
Un altro servizio di sicurezza è il rinnovo sequenziale: quando un frame viene ricevuto, si
confronta il valore di un campo con quello corrispondente del frame immediatamente
precedente.
In caso di uguaglianza tra i due, il controllo ha esito negativo altrimenti si procede all’
aggiornamento della sequenza.
Tutte le procedure appena citate possono non essere impiegate, in quanto il dispositivo può
lavorare anche in modalità "non sicura".
Il vantaggio è in questo caso legato alle minori risorse hardware necessarie per
l'implementazione del protocollo, il che si riflette positivamente sul costo dei singoli nodi.
15
______________________________________________________________________ IEEE 802.15.4 e ZigBee
11.0 Reti locali wireless a dispersione dello spettro
Le moderne reti locali wireless operanti via radio utilizzano tecniche di modulazione a
dispersione dello spettro (spread-spectrum) e funzionano nelle bande dei 900MHz, 2.4GHz e
5.8GHz.
La seguente figura (fig. 7) confronta gli intervalli di trasmissione in queste bande che sono
compresi fra 902 e 928MHz, fra 2.400 e 2.483GHz e fra 5.725 e 5.850GHz.
Si tratta di bande cosiddette ISM (Industrial, Scientific and Medical): gli enti di
regolamentazione internazionali come FCC (Federal Communication Commission) negli Stati
Uniti, ETSI (European Telecommunications Standardization Institute) in Europa, riconoscono
l’utilizzo di queste bande per operazioni via radio senza licenza.
Una rete locale wireless, come una rete telefonica cellulare, deve avere capacità di accesso
multiplo, ovvero più utenti devono avere la possibilità di condividere un determinato insieme
di frequenze.
Questa condivisione è necessaria in quanto l’ampiezza di banda disponibile non è sufficiente
per stabilire un canale permanente per ciascun utente.
La tecnica di accesso deve essere esente da disturbi, deve essere sufficientemente robusta per
supportare le interferenze e deve avere una bassa probabilità di intercettazione, in modo da
garantire la privacy degli utenti.
Queste funzionalità sono offerte dalle tecniche a dispersione dello spettro spread-spectrum.
Queste tecniche forniscono quindi a più utenti un accesso simultaneo ad un ampia gamma di
bande di frequenza, tramite metodi CDMA (Code Division Multiple Access).
Fig. 7: Le tre bande ISM utilizzate per le reti locali wireless
16
______________________________________________________________________ IEEE 802.15.4 e ZigBee
11.1 Panoramica sui sistemi a dispersione di spettro
Lo scopo della dispersione di spettro è quello di distribuire la potenza del segnale su
un’ampiezza di banda W molto maggiore rispetto alla velocità di trasmissione R in bit/s.
Questo significa che il fattore di espansione dell’ampiezza di banda W/R è molto maggiore di
1.
Introducendo delle forme d’onda codificate per sfruttare la ridondanza disponibile in questa
ampiezza di banda espansa, i sistemi di comunicazione a dispersione dello spettro, risolvono
gli elevati livelli di interferenza che possono verificarsi nei canali wireless.
L’utilizzo di sequenze pseudocasuali è un altro fattore importante dei sistemi a dispersione di
spettro, in quanto si fa in modo che il segnale assuma l’aspetto di rumore casuale.
Questo complica le intercettazioni da parte di ricevitori non autorizzati.
La seguente figura (fig. 8) mostra gli elementi chiave del sistema di comunicazione digitale a
dispersione di spettro.
Fig. 8: La tecnica di dispersione dello spettro disperde la potenza del segnale su un’ampia banda di frequenze
All’estremità trasmittente le informazioni entrano in un encoder ad una velocità di R bit/s per
produrre un segnale analogico con un’ampiezza di banda relativamente stretta, su una
determinata frequenza centrale.
17
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Un generatore di sequenze produce una sequenza pseudocasuale di valori binari che viene
sovrapposta al segnale trasmesso in un modulatore.
La sequenza pseudocasuale binaria è costituita da una serie di cifre casuali, che si ripete dopo
un determinato periodo.
Questa modulazione del segnale con una sequenza pseudocasuale, ha lo scopo di aumentare
significativamente l’ampiezza di banda del segnale trasmesso, come si può vedere in fig. 8b.
All’estremità ricevente, per demodulare il segnale viene impiegato un generatore di sequenze
pseudocasuali identico.
Infine il decoder di canale ripristina il flusso di dati originario.
Nelle reti locali wireless, si utilizzano principalmente 2 metodi di dispersione dello spettro:
•
FHSS (Frequency Hopping Spread Spectrum)
•
DSSS (Direct Sequence Spread Spectrum)
Si tratta sostanzialmente di tecniche di segnalazione differenti e non interoperabili.
11.2 La tecnica FHSS
Questa tecnica di dispersione FHSS (utilizzata in Bluetooth) sfrutta i dati per modulare una
portante, che salta da una frequenza ad un’altra a intervalli prefissati su un’ampia banda di
frequenza.
La frequenza del segnale trasmesso viene determinata dalla sequenza pseudocasuale.
I regolamenti richiedono l’utilizzo di 75 o più frequenze per ogni canale di trasmissione; il
tempo massimo speso su una determinata frequenza, chiamato “dwell time”, deve essere di
400ms.
Lo standard IEEE 802.11 specifica un insieme di 79 canali di 1MHz non sovrapposti e un
dwell time di 300ms nella banda ISM compresa fra 2.4 e 2.4835GHz.
Questa è la banda utilizzata in America ed in Europa. Per il Giappone lo std. IEEE 802.11
supporta un insieme di 23 canali nella banda fra 2.473 e 2.495GHz.
La seguente figura (fig. 9) mostra un esempio di salto di frequenza all’interno di questo
intervallo di frequenze.
In una rete 802.11 lo scambio di informazioni si verifica tramite una sequenza di salti ben
precisa, in modo da ridurre le interferenze con altre reti adiacenti.
In questa tecnica FHSS, la stazione trasmittente e ricevente si accordano su una determinata
sequenza di salti, stabilita tramite un codice pseudocasuale.
I dati vengono quindi inviati sulle frequenze portanti, utilizzando una modulazione GFSK
(Gaussian Filtered Frequency Shift Keyed) a 2 o 4 livelli, per ottenere rispettivamente una
velocità di trasmissione dati di 1 o 2 Mbit/s.
18
______________________________________________________________________ IEEE 802.15.4 e ZigBee
La tecnica GFSK a 2 livelli, utilizza 2 frequenze (una per il valore logico “0” e l’altra per il
valore logico “1”), mentre la stessa tecnica a 4 livelli utilizza 4 frequenze, una per ciascuna
delle 4 possibili combinazioni di 2 bit.
Fig. 9: Esempio di salto di frequenza nell’intervallo fra 2.473 e 2.495GHz
La tecnica FHSS consente di sviluppare un sistema radio piuttosto semplice, ma limita la
velocità di trasmissione a 2 Mbit/s.
Questo è dovuto al fatto che alle velocità più elevate lo schema di modulazione GFSK ha
un’elevata sensibilità al rumore e ad altri disturbi, come per esempio l’evanescenza dovuta
alla propagazione multipath (quella dei percorsi multipli, per es. causati dalla riflessione delle
onde).
Pertanto a velocità più elevate verrà generato un maggior numero di errori.
Le tecniche “spread spectrum” hanno proprio lo scopo di risolvere questo problema.
19
______________________________________________________________________ IEEE 802.15.4 e ZigBee
11.3 La tecnica DSSS
Con la tecnica DSSS (utilizzata in ZigBee e Wi-Fi) ciascun bit del segnale originale viene
trasformato in più bit del segnale DSSS, che viene poi trasmesso utilizzando la modulazione
di fase PSK (Phase Shift Keying).
Per utilizzare l’intera ampiezza di banda disponibile nel canale, la fase della portante viene
fatta variare ad una frequenza pseudocasuale W volte al secondo, in base ad una sequenza
prodotta da un generatore pseudocasuale.
Il reciproco di W, TC definisce la durata di un impulso DSSS.
Questo impulso, che rappresenta un elemento fondamentale di un segnale DSSS, è chiamato
chip ed il parametro TC viene chiamato intervallo di chip.
Se Tb = 1 / R è la durata di un impulso rettangolare corrispondente al tempo di trasmissione di
un bit di informazione, allora il fattore di espansione dell’ampiezza di banda Be può essere
espresso come:
Be =
W Tb
=
= LC
R TC
In un sistema vero e proprio questo rapporto LC è un intero equivalente al numero di chip per
bit di informazione.
In pratica è il numero di variazioni di fase della portante, che possono verificarsi nel segnale
trasmesso durante la durata di un bit di informazioni Tb .
La sequenza binaria di LC chip per bit di informazione, è chiamata codice pseudocasuale
(PN), o sequenza di chip o sequenza di dispersione.
Il processo di moltiplicazione trasforma la sequenza di bit del segnale originale, in una
sequenza di bit di frequenza più elevata, introducendo quindi un guadagno di elaborazione.
Il guadagno di elaborazione è uguale alla velocità di trasmissione dati del segnale DSSS
disperso, diviso per la velocità del segnale originale.
Un elevato guadagno di elaborazione aumenta la resistenza di un segnale alle interferenze ed
al rumore e offre inoltre, una certa protezione contro la propagazione multipath.
Le specifiche, per esempio di 802.11, definiscono per DSSS un guadagno di elaborazione pari
a 11.
Un segnale di input di 1 Mbit/s viene convertito dalla modulazione DBPSK (Differential
Binary Phase Shift Keyed) in un segnale di output a dispersione di spettro di 11 Mbit/s.
Il codice pseudocasuale specifico per 802.11 DSSS, è la seguente sequenza di Barker, dove
per primo viene applicato il bit più a sinistra:
Sequenza di Barker = 10110111000
20
______________________________________________________________________ IEEE 802.15.4 e ZigBee
La seguente figura (fig. 10) mostra le sequenze di output di 11 Mbit/s, quando una funzione di
EX-OR (OR esclusivo) combina i bit di input a “0” e “1” che arrivano a 1 Mbit/s con la
sequenza di Barker.
Fig. 10: Le sequenze di Barker e la funzione EX-OR utilizzata per trasmettere “1” e “0” in DSSS
12.0 Specifiche a livello fisico
Un dispositivo che supporta lo standard in questione dovrà operare in una delle seguenti
bande di frequenza utilizzando specifici formati di modulazione e di spreading (dispersione),
come illustrato nella seguente tabella 1:
PHY
(MHz)
Spreading parameters
Data parameters
Chip Rate Modulation
(kchip/s)
300
BPSK
Bit rate Symbol rate Symbols
(kb/s)
(ksymbol/s)
20
20
Binary
902-928
600
BPSK
40
40
Binary
24002483,5
2000
O-QPSK
250
62.5
16-ary
Orthogonal
Frequency
band
(MHz)
868/915 868-868,6
2450
Tab 1: Specifiche a livello fisico nelle diverse bande di frequenza previste
21
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Sono disponibili 27 canali distribuiti su tre distinte bande di frequenza:
868.0 – 868.6 MHz > 1 canale (20 kb/s)
902.0 – 928.0 MHz > 10 canali (40 kb/s)
2.40 – 2.48 GHz > 16 canali (250 kb/s)
Lo standard specifica le caratteristiche del ricetrasmettitore in termini di sensibilità del
ricevitore, nonché di potenza trasmessa dentro e fuori la banda operativa.
In fase di ricezione il parametro di riferimento è il PER (Packet Error Rate) che è la frazione
media di pacchetti non rilevati correttamente entro il PSDU.
In questo senso la sensibilità del ricevitore stabilisce la potenza minima del segnale di
ingresso, effettuando la misura ai terminali dell'antenna e in assenza di interferenza,
garantisce un PER comunque inferiore all'1%.
La massima lunghezza del frame a livello fisico è di 127 byte, così suddivisi (1 ottetto = 1
byte):
Octets: 4
Preamble
1
SFD
SHR
1
Frame length
(7 bits)
Reserved
(1 bit)
PHR
variable
PSDU
PHY payload
Fig. 11: Suddivisione generale dei frame a livello fisico
Il campo SHR consente al ricevitore di sincronizzarsi ed agganciarsi alla bit stream; in
particolare tale funzionalità è assolta dal preambolo, mentre il campo SFD indica l'inizio del
pacchetto dati.
Il campo PHR contiene informazioni sul numero di byte contenuti nel successivo PSDU.
Il massimo "turnaround time" (tempo trascorso tra la ricezione/trasmissione dell'ultimo
simbolo e la trasmissione/ricezione del primo simbolo del successivo messaggio) in entrambi
i versi (RX-TX, TX-RX), è pari al tempo impiegato per la trasmissione di 12 simboli (dove
ciascun simbolo reca con sè un numero di bit di informazione legato al tipo di modulazione
che viene effettuata): nella banda a 2.45 GHz per esempio, ciò significa 192 µs .
22
______________________________________________________________________ IEEE 802.15.4 e ZigBee
12.1 Specifiche nella Banda a 2.45 GHz
Lo standard prevede in questo caso, un data rate di 250 kb/s (facendo riferimento ai bit
effettivi di informazione trasmessi, prima dello spreading).
Viene impiegata, in questo range di frequenze, la tecnica di modulazione O-QPSK effettuata
però non direttamente sui bit di informazione, bensì sulla codifica dei simboli.
Quattro bit di informazione rappresentano un simbolo, il che significa che si hanno in tutto 16
possibili simboli.
A ciascuno di essi viene associata una fra 16 possibili "chip sequences", che rappresentano le
sequenze di bit con cui si va a modulare di fatto il segnale portante a radiofrequenza.
Ogni chip-sequence si compone di 32 bit, il che significa che a fronte di quattro bit di
informazione, si inviano in realtà sul canale 32 bit (ovvero un numero otto volte maggiore).
Da un data rate di 250 kb/s si passa quindi, ad una chip rate di 2 Mb/s.
Ciascun ottetto dei PPDU viene mappato in due simboli ed ogni simbolo viene mappato nella
corrispondente chip sequence con cui si genera il segnale da trasmettere, attraverso la
modulazione della portante in quadratura (fig. 12).
Fig. 12: Catena di trasmissione dei dati binari di informazione
Le sequenze associate a ciascun simbolo non sono casuali, bensì correlate attraverso
spostamenti o coniugazioni cicliche dei bit.
La modulazione O-QPSK viene brevemente descritta di seguito.
I bit pari vengono modulati sulla portante in fase, mentre quelli dispari sulla portante in
quadratura.
Quindi i 32 bit della sequenza sono modulati in parallelo sulle due portanti; le due sequenze
vengono però, traslate temporalmente di un periodo Tc, pari alla trasmissione di un chip
(ovvero un bit della sequenza) prima della modulazione (fig. 13).
23
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Fig. 13: Ripartizione temporale della chip stream sui canali in fase e quadratura
Ciascun chip non è rappresentato in forma digitale (in quanto sarebbe sconveniente in termini
di occupazione di banda), bensì attraverso archi di sinusoide di periodo pari a 4Tc e quindi
frequenza di 500 kHz.
Un esempio di questo tipo di rappresentazione è riportato di seguito:
Fig. 14: Sagomatura ad archi di sinusoide sulle chip stream
La sagomatura ad archi di sinusoidi che viene effettuata dopo lo spreading su ciascun canale,
può essere analiticamente descritta dalla seguente relazione:
⎛
t
p (t ) = ± sin ⎜⎜ π
⎝ 2 ⋅ TC
⎞
⎟⎟ → 0 ≤ t ≤ 2 ⋅ TC
⎠
p (t ) = 0 → altrove
24
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Tale tipo di modulazione viene esplicitamente considerata efficiente dal punto di vista
energetico, offrendo buone prestazioni in termini di SNR (Signal to Noise Ratio) e di SIR (
Signal to Interference Ratio), a spese però di una larghezza di banda che è significativamente
maggiore rispetto alla symbol-rate.
Per quanto concerne i prodotti spettrali spuri trasmessi in banda, il limite relativo è fissato a
-20 dB (la potenza di riferimento è in questo caso valutata come valore medio entro 2 MHz a
cavallo della portante), mentre quello assoluto è di -30 dBm valutati per le spurie collocate a
più di 3.5 MHz di distanza dalla portante.
Il ricevitore invece, deve avere una sensibilità minima di -85 dBm e deve essere in grado di
reiettare di almeno 30 dB i canali immediatamente adiacenti a partire dal secondo.
12.2 Specifiche nella Banda a 868/915 MHz
Anche in questo range frequenziale si utilizza uno spreading dei dati binari contenuti nel
PPDU da trasmettere; prima viene effettuata una operazione di codifica differenziale dei bit
consistente nella seguente operazione:
En = Rn ⊕ E n-1
dove Rn è il bit da trasmettere, En la corrispondente codifica differenziale e En-1, il bit
precedentemente codificato attraverso la solita operazione di "ex-OR".
In fase di ricezione, la decodifica dei dati avviene attraverso la seguente operazione:
Rn = En ⊕ E n-1
Per ogni pacchetto da inviare il primo En è assunto pari a zero.
I bit così codificati vengono mappati nelle corrispondenti chip-sequence, il cui valore è
riportato di seguito:
Input bits
0
1
Chip values
(c0 , c1 … c14)
111101011001000
000010100110111
Tab. 2: Mappatura dei bit di informazione nelle rispettive chip stream
25
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Una bit rate di 40 kbit/s e 20 kbit/s comporta quindi, una chip rate effettiva di 600 kbit/s e 300
kbit/s rispettivamente.
Tale sequenza va quindi a modulare la portante in maniera BPSK (Binary Phase Shift Keying)
con sagomatura a coseno rialzato, per ogni bit da trasmettere.
L'espressione analitica del segnale modulante in questo caso, è così rappresentabile:
⎛π ⋅t ⎞
⎛π ⋅t ⎞
⎟
⎟⎟ cos⎜⎜
sin ⎜⎜
TC ⎟⎠
TC ⎠
⎝
⎝
⋅
p(t ) =
→ 0 ≤ t ≤ TC
π ⋅t
⎛ 4⋅t2 ⎞
1 − ⎜⎜ 2 ⎟⎟
TC
⎝ TC ⎠
I prodotti spettrali spuri trasmessi in questo caso, hanno un limite relativo di -20 dB riferito
alla potenza media trasmessa nel canale entro 1.2 MHz a cavallo della portante.
Il limite assoluto per tali emissioni spurie in banda è fissato a -20 dBm.
Si richiede per il ricevitore una sensibilità di almeno -92 dBm.
La reiezione dei canali adiacenti che si richiede è assolutamente speculare a quanto già visto
nella banda di 2.45 GHz.
12.3 Specifiche generali
La tolleranza sulla frequenza centrale trasmessa deve essere al massimo di 40 ppm (parti per
milione).
La potenza trasmessa da un dispositivo che supporta lo standard deve essere al minimo di -3
dBm.
La trasmissione su bassi livelli di potenza, quando possibile, è consigliata in maniera tale da
ridurre al minimo l'interferenza recata ad altri dispositivi operanti nelle vicinanze.
Il limite sulla massima potenza trasmessa è fissato dai regolamenti locali di ogni singolo
Paese ma anche da una semplice considerazione economica: realizzare un chip in grado di
trasmettere alta potenza si tradurrebbe in un maggiore costo del singolo dispositivo tenendo
conto che i regolamenti in merito alle emissioni fuori banda rendono difficile la trasmissione
di segnali ad alta potenza, senza ricorrere all'impiego di filtri relativamente costosi.
Questo sarebbe un grave vincolo per l'impiego dello standard su larga scala.
A questo si aggiunge anche un ridotto tempo di vita delle batterie.
26
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Un dispositivo sarà in grado quindi, di trasmettere al più 10 dBm, anche se la trasmissione su
livelli più bassi è fortemente raccomandata dallo standard, in vista degli obiettivi finali che
esso si prefigge (cioè minimo costo e minimo consumo di ciascun nodo di rete).
Un livello tipico di potenza trasmessa che viene indicato è di 1 mW (0 dBm).
In fase di ricezione il massimo livello di potenza del segnale da ricevere, senza eccedere il
tasso di errore già specificato, è di -20 dBm.
Lo standard supporta la possibilità di ED (Energy Detection), anche se tale rilevazione è
sfruttata solo al livello di rete in quanto rientrante nell'algoritmo per la selezione del canale.
La misura valuta la potenza del segnale entro la banda del canale su cui il ricevitore è
sintonizzato, senza alcuna funzionalità di codifica del segnale ricevuto.
Il tempo di ED deve essere pari al tempo impiegato per la trasmissione di otto simboli.
Il minimo valore della misura di ED viene impostato a 10 dB sopra la sensitività specificata
per il ricevitore.
La misura di LQI (Link Quality Indication) costituisce invece, una indicazione della qualità
dei pacchetti ricevuti e può essere realizzata attraverso una valutazione del SNR, oppure una
misura di ED o ancora una combinazione di questi metodi.
Anche tale informazione, ricavata a livello fisico, viene utilizzata a livello applicativo o di
rete.
La possibilità che il canale sia occupato o meno, rientra nel CCA (Clear Channel
Assessment), che rappresenta il metodo utilizzato per ottenere tale informazione.
A questo proposito vengono contemplate nello standard 3 possibilità:
Canale occupato se si rileva un ED sopra la soglia specificata in precedenza
Canale occupato non appena si rileva un segnale con le caratteristiche di spreading e
di modulazione previste dallo standard
Canale occupato non appena si rileva un segnale con le caratteristiche di spreading e
di modulazione previste dallo standard e contemporaneamente ED sopra la soglia
13.0 Coesistenza
Anche se non esplicitamente richiesto dalle specifiche, ci si aspetta che i dispositivi di una
LR-WPAN possano operare in prossimità di altre periferiche wireless che potenzialmente
trasmettono nella stessa banda.
Dei 27 canali previsti, i primi 11, che ricadono interamente nella banda 868\915MHz, non
interagiscono significativamente con altri dispositivi wireless compatibili con altri standard
IEEE 802.
I restanti canali invece, cadendo nella banda intorno ai 2.45GHz, possono interagire
significativamente in questo senso.
27
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Risulta importante evidenziare la problematica della coesistenza relativamente agli standard
riportati di seguito:
IEEE Std. 802.11b -1999 (2400 MHz, DSSS)
IEEE Std. 802.15.1 -2002 (2400 MHz, FHSS)
IEEE Std. P802.15.3 (2400 MHz, DSSS)
Lo standard che si sta trattando, prevede diversi accorgimenti per rendere possibile la
coesistenza:
- CCA
- Selezione dinamica del canale
- Tecnica di modulazione
- ED e LQI
- Basso duty cycle
- Bassa potenza trasmessa
- Allineamento del canale
- Neighbor piconet capability
Alcuni di questi sono già stati citati nei precedenti paragrafi.
Vale la pena osservare che l'utilizzo delle sequenze PN (sequenza di dispersione) con la quale
l'informazione viene codificata, offre il grande pregio della tecnica di accesso al canale di tipo
DSSS, ovvero il guadagno, rispetto agli interferenti che ricadono in banda in fase di
despreading dei dati ricevuti.
Gli interferenti a banda larga, come ad esempio IEEE 802.11b ed IEEE P802.15.3 (22MHz e
15MHz di banda rispettivamente) apparirebbero come rumore bianco ad un ricevitore per lo
standard in questione, quindi il problema in questo caso, rientra nell'ottenimento di un SNR di
almeno 5-6dB come da specifica, per ottenere un PER massimo di 1%.
Invece il SIR per questo tipo di interferenti può essere anche 10dB più basso, in quanto solo
una frazione della potenza spettrale associata all'interferente ricade in questo caso, nella banda
del ricevitore.
Tale discorso non è valido per dispositivi interferenti "Bluetooth" (IEEE 802.15.1), in quanto
il disturbo ha in questo caso una banda nell'ordine del 50% di quella riferita dallo standard in
questione (quindi circa 1MHz).
Per un interferente di questa natura, centrato entro la banda del segnale utile, si richiede un
SIR di almeno 2dB.
In termini di interferenza recata agli altri sistemi, si osserva che per lo standard Bluetooth, per
gli stessi motivi appena elencati, il disturbo appare sostanzialmente a banda larga, per cui solo
una frazione (circa il 50%) della potenza interferente, ricade nella banda del ricevitore
Bluetooth eventualmente collocato nelle vicinanze.
28
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Inoltre è opportuno rilevare che la tecnica di salto della frequenza (FHSS) utilizzata in questo
tipo di sistemi (Bluetooth), fa si che l'interferenza si abbia solo in determinati intervalli
temporali comunque piccoli rispetto al tempo totale di trasmissione.
Nei confronti di altri standard il disturbo appare invece a banda stretta, tuttavia l'utilizzo del
DSSS anche in questi protocolli aiuta a mantenere basso l'impatto dell'interferente.
Naturalmente il basso duty-cycle previsto per sistemi che rispondono allo standard in
questione (anche se esso non è imposto da specifica), assieme a bassi livelli di potenza
trasmessi (al massimo 10 dBm come riferimento, infatti gran parte dei dispositivi wireless
attualmente sul mercato operano con una potenza trasmessa compresa tra i 12 dBm e 18 dBm
con un guadagno di antenna tipico assunto unitario), comportano una drastica riduzione
dell'interferenza mediamente recata ad altri standard.
Fig. 15: Confronto della posizione dei canali di trasmissione con standard 802.11
29
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Un espediente impiegato per migliorare la coesistenza con lo standard IEEE 802.11b è
l'opportuno allineamento dei canali nella banda di 2.45 GHz.
La precedente figura (fig. 15) aiuta a chiarire meglio la situazione.
Come si osserva, ci sono quattro canali IEEE 802.15.4 che ricadono nelle banda di guardia
(ovvero le porzioni di banda che non recano contenuto spettrale) dello standard IEEE 802.11b
(sia nella sua formulazione americana che quella europea, anche se per canali diversi).
Nonostante l'energia in tali bande non sia nulla, essa è sicuramente inferiore a quella
contenuta in canali adiacenti.
Una WP-LAN operante in uno di questi canali non sovrapposti, risentirà minimamente
dell'interferenza.
Se viene attuata una selezione dinamica del canale, ovvero la frequenza di trasmissione non è
fissata ma viene scelta, ad esempio in fase di inizializzazione della rete, il dispositivo ha
possibilità di scegliere fra un set di canali specificati entro la sua "channel list".
Per le reti installate in aree che presentano una notevole interferenza di tipo IEEE 802.11b si
può ad esempio, far rientrare nella lista solo i canali “liberi", rendendo così possibile la
coesistenza delle diverse reti.
In ultima analisi la "neighbor piconet capabilty", ovvero la interoperabilità con altri tipi di
dispositivi, potrebbe contribuire a ridurre significativamente le problematiche legate
all'interferenza.
Una tale possibilità risulta oggi al di fuori degli obiettivi dello standard.
14.0 Considerazioni sulla codifica dei Dati
La minimizzazione del tempo di trasmissione, funzionale alla riduzione del consumo,
favorirebbe come è evidente, dei data-rate abbastanza elevati.
Questa soluzione però, possiede due inconvenienti: 1° la necessità di disporre di hardware
digitale a più alta frequenza di clock, il che significa maggiore consumo della logica a bordo,
2° l'aumento della banda occupata dal segnale per essere trasmesso.
Le tecniche di modulazione numeriche ormai largamente impiegate, mirano effettivamente ad
un più efficace utilizzo della banda a disposizione.
In gran parte dei sistemi che trasmettono dati digitali, si utilizzano delle modulazioni M-arie,
il che significa che il tipo di informazione trasmessa ha un numero M di livelli di
rappresentazione superiore a 2.
Ovviamente ogni livello ha un simbolo che lo rappresenta, il che comporta la presenza di M
simboli associati.
Si deduce facilmente che ciascun simbolo porta con se un numero di bit di informazione pari
a log 2 ( M ) , il che significa che il symbol-rate si riduce all'aumentare del numero di simboli.
30
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Anche se tali tecniche si presentano più efficienti in termini di occupazione di banda
riducendo contemporaneamente il periodo di trasmissione, aumentare troppo il numero di
simboli porta ad un deterioramento del BER in fase di ricezione, il che comporterebbe, a
parità di condizioni, una perdita in sensitività, cioè verrebbe penalizzata la massima distanza
coperta dal segnale trasmesso.
La modulazione scelta (in un caso progettuale reale), facendo riferimento alla banda a
frequenza libera (senza licenza) ISM (Industrial, Scientific and Medical) a 2.45 GHz, ha un
numero M di simboli pari a 16; conseguentemente ogni simbolo ha associati quattro bit di
informazione e la symbol rate risulta quindi 62.5 kbaud (k-simboli al secondo).
Tuttavia ciascun simbolo come si è visto, viene mappato attraverso una sequenza di 32 bit, per
cui se ne ricava una chip-rate finale di 2Mchip/s.
Il passo di codifica risponde proprio all'esigenza di attuare un compromesso tra occupazione
di banda e sensitività.
Supponiamo che il segnale a spettro espanso sia in ingresso al ricevitore, insieme ad un solo
segnale interferente la cui potenza sia pari ad Pn (dove n sta per "noise”) e la cui banda Bn sia
proprio centrata sulla portante a radiofrequenza (trascuriamo il contributo del rumore
termico).
Indicando con P la potenza del segnale originale in ingresso al ricevitore, sappiamo che
vengono nell'ordine effettuate le operazioni di filtraggio in banda espansa, di amplificazione a
basso rumore, di traslazione frequenziale in banda base e di despreading.
Quest' ultima operazione ha l'effetto di ricompattazione dello spettro del segnale utile (in
quanto il segnale espanso viene moltiplicato per la stessa sequenza di spreading che si aveva
in trasmissione ed in maniera sincrona con essa) e nel contempo di dispersione spettrale del
disturbo (che viene al contrario, semplicemente moltiplicato per la sequenza e quindi espanso
spettralmente da essa).
Se si assume che quest'ultimo sia a banda stretta, la dispersione spettrale interessa
praticamente l'intera banda espansa di partenza.
Quanto detto viene significativamente riassunto di seguito.
Fig. 16: Effetto del despreading in ricezione per interferenti a banda stretta
Se AP è l'amplificazione di potenza introdotta a valle del ricevitore, ne consegue che la PSD
(densità spettrale di potenza) del disturbo in uscita dal ricevitore è data da:
31
______________________________________________________________________ IEEE 802.15.4 e ZigBee
In =
AP ⋅ Pn
BS
dove BS è la banda espansa (spread bandwidth).
Ricordiamo ora che il rapporto SNR in fase di ricezione per modulazioni numeriche è dato da:
SNR =
Eb
No
dove Eb è l'energia media per bit di informazione ed N o è la densità spettrale di potenza del
rumore in uscita dal ricevitore.
Nel nostro caso si assume N o = I n , mentre invece è Eb = ( AP PTb ) , dove Tb è il tempo di
trasmissione del bit.
Chiamando Br = (Tb ) −1 la bit-rate effettiva, si ottiene uno spread SNR:
SNRs =
( AP PTb BS ) P BS
=
⋅
( AP Pn )
Pn Br
Il rapporto BS / Br , prende il nome di guadagno di elaborazione.
Confrontiamo ora tale risultato con quello che si otterrebbe in assenza di spreading.
In questo caso la banda B NS , (no spread bandwidth) del ricevitore è più stretta, ma a parità di
segnale interferente ed assumendo rettangolare la sua densità spettrale di potenza, si ha ora:
In =
AP Pn
B NS
per cui si ottiene in definitiva:
SNR NS =
P B NS
⋅
Pn Br
Il risultato finale che si ottiene a conclusione dell’esempio fatto, è quindi il seguente:
32
______________________________________________________________________ IEEE 802.15.4 e ZigBee
SNRS
B
= S >1
SNR NS B NS
il che giustifica il guadagno sul SNR che si ha con tecniche di accesso al canale a divisione di
codice (DSSS).
Osserviamo che tale guadagno è significativo solo nel caso di interferenti a banda stretta
rispetto a quella espansa BS .
Nel caso di disturbi a banda larga, l' interferente non è soggetto ad alcuno spreading in fase di
ricezione, per cui la sua densità spettrale di potenza rimane sostanzialmente immutata.
Nel caso di Zigbee, lo spettro espanso ha un'estensione poco superiore a 1 MHz, facendo
riferimento al “single side band" dei segnali in banda base, mentre la B NS si aggira sul 250
kHz.
Conseguentemente è possibile ottenere teoricamente anche guadagni sul SNR di 6 dB.
Il prezzo da pagare per tale risultato è ovviamente, una maggiore banda impiegata per la
trasmissione dell'informazione.
In questo senso si attua in Zigbee un compromesso per cui la penalizzazione in termini di
banda occupata è decisamente inferiore a tanti altri sistemi che adottano il DSSS (e per i quali
infatti, i guadagni teorici ottenibili sul SNR sono anche superiori ai 30 dB).
Va in ultimo ricordato, che codificare l'informazione è un'operazione legata anche alla sua
segretezza in fase di trasmissione: un eventuale intruso che capta il segnale deve non solo
conoscere la sequenza di codifica, ma deve anche essere in grado di sincronizzarsi
perfettamente con essa.
33
______________________________________________________________________ IEEE 802.15.4 e ZigBee
15.0 ZigBee: generalità
La nuova tecnologia wireless in fase di lancio sul mercato è indicata con il nome di “Zigbee”.
Si tratta sostanzialmente di un’aggiunta allo standard IEEE 802.15.4 che definisce, come si è
visto, il livello fisico ed il data-link del protocollo di interconnessione (fig. 17).
Più in particolare Zigbee definisce le specifiche relative ai layer applicativo e di sicurezza
(cioè dei livelli superiori), in modo da garantire la interoperabilità tra i prodotti di diverse case
costruttrici.
Fig. 17: Definizione di Zigbee entro il modello di riferimento ISO/OSI
La possibilità di disporre di un protocollo comune, selettivamente orientato ad applicazioni a
basso costo e consumo, ha giustificato la formazione della "Zigbee Alliance".
Si tratta di un consorzio che raggruppa più di 70 società (fra cui Freescale (ex Motorola),
Philips e Samsung in prima linea nella promozione della nuova tecnologia) ed il cui obiettivo
condiviso è assicurare in breve tempo, il primato di Zigbee in un ampio settore del mercato
del wireless, il cui valore si aggira su qualche centinaio di milioni di dollari secondo alcune
previsioni riferite al 2007.
Apparentemente il nuovo standard si trova ad operare in aperta competizione con la ormai
consolidata tecnologia "Bluetooth"; in realtà quest'ultima non è adatta per l'automazione delle
infrastrutture ed il controllo di apparecchiature industriali, in quanto si tratta di applicazioni
che richiedono disponibilità di nodi a basso costo e soprattutto di una durata delle batterie che
il Bluetooth non è in grado di garantire.
In un ambito applicativo particolarmente sensibile alle problematiche di costo, la speranza dei
promotori di Zigbee è quella di pervenire alla realizzazione di chip completamente integrati
ed in grado di attuare l'intero protocollo, il cui costo non sia superiore ai 2 dollari.
34
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Naturalmente tale intento comporta preliminarmente, una diffusione globale dello standard
entro settori comuni ma non ancora interessati a pieno dal controllo remoto; si pensi ad
esempio, alla semplice accensione delle luci a distanza, il che eviterebbe l'ingombrante e poco
pratico collegamento con fili elettrici, la rilevazione a distanza dei sensori per apparecchiature
mediche o ancora il controllo wireless dei sistemi di condizionamento e ventilazione, diffusi
ormai in gran parte delle infrastrutture commerciali e domestiche.
Tali esempi mettono in evidenza solo alcuni dei potenziali settori in cui la diffusione della
nuova tecnologia potrebbe essere addirittura capillare e giustificano il grande interesse e le
aspettative di molte aziende operanti nel settore.
In realtà il grande interrogativo è legato alle reali possibilità di crescita in un mercato, quello
del wireless, già in parte saturato da altri standard concorrenti come Bluetooth e Wi-Fi (IEEE
802.11) ed indubbiamente inferiore a questi in termini di data-rate.
Tuttavia la nuova tecnologia assume caratteristiche che la rendono unica nel suo genere,
favorendo l'adozione del wireless in ambiti per cui gli standard attuali risultano inadatti.
Può essere utile, da questo punto di vista, effettuare un rapido confronto con Bluetooth, per
mettere in risalto come le differenze a livello di protocollo si riflettano inevitabilmente sulle
applicazioni supportate.
16.0 ZigBee e Bluetooth a confronto
Il protocollo Bluetooth si ritrova ormai integrato in molti PC portatili, palmari e telefoni
cellulari; è inoltre integrato in alcuni elettrodomestici: frigoriferi, lavatrici e forni a microonde
per applicazioni domotiche.
Due dei punti più critici del Bluetooth, le interferenze e l'interoperabilità, sono stati in qualche
modo affrontati nella versione 1.2 delle specifiche, che prevede l’algoritmo di "frequency
hopping" (salto di frequenza, cioè il cambiamento dinamico della frequenza di trasmissione)
per cercare di risolvere i problemi di interferenze con i prodotti Wi-Fi, WirelessUSB e altri
prodotti nella banda dei 2.45 GHz.
Altri aspetti critici del Bluetooth sono il consumo di energia e la latenza.
Poiché la maggior parte dei sistemi di trasmissione a radiofrequenza riducono il consumo di
energia praticamente a zero in fase di riposo, l'elemento chiave per limitare il consumo di
energia ed aumentare la vita utile della batteria, è la riduzione della durata e della frequenza
delle trasmissioni.
Il Bluetooth, che è un protocollo relativamente complesso (circa 250 kbyte di memoria per
implementarlo), deve inviare un volume di dati di controllo superiore rispetto ad alcune
soluzioni concorrenti.
Questo aumenta la latenza e richiede tempi di trasmissione piuttosto lunghi.
35
______________________________________________________________________ IEEE 802.15.4 e ZigBee
In un sistema per il collegamento multipunto a basso costo, come un'interfaccia per PC o un
videogioco, il protocollo che viene utilizzato per la rete wireless non dovrebbe certamente
consumare più energia di quanto non sia strettamente necessario per trasmettere i dati.
Un'altra delle criticità del Bluetooth è il costo.
Nelle periferiche per PC, in cui le decisioni sui componenti da utilizzare sono spesso basate
sul risparmio di mezzo centesimo per unità, il Bluetooth continua ad avere dei problemi a
causa dei suoi elevati costi e complessità.
La tecnologia è stata utilizzata in alcuni mouse e tastiere di Logitech e Microsoft, ma parecchi
produttori si stanno rendendo conto che progettare usando la tecnologia Bluetooth vuol dire
fabbricare dei prodotti decisamente più costosi di quanto gli utenti siano intenzionati a
spendere.
Zigbee può essere considerato come un potenziale concorrente nei progetti di periferiche per
PC, perché in teoria riduce i costi e prolunga la durata delle batterie, rispetto a Bluetooth.
Zigbee richiede 32 kbyte di memoria di programma per implementare tutto il protocollo, il
che si riflette positivamente sul consumo (meno dati da trasmettere) ed anche sul costo (il
singolo dispositivo necessita di minore capacità di memoria).
La maggiore complessità del Bluetooth si nota anche dal maggior numero di primitive di
servizio previste dal protocollo: 131 contro circa 30 della tecnologia concorrente.
I dispositivi Zigbee quando saranno disponibili, potranno trasmettere su distanze di qualche
decina di metri, in condizioni ambientali favorevoli, con una velocità lorda di trasmissione dei
dati che può raggiungere i 250 kbps (contro 1 Mbps del Bluetooth).
Indubbiamente un data-rate ridotto rende inappropriato Zigbee quando la quantità di
informazione da trasferire diventa eccessiva, tuttavia come risvolto positivo si ha la possibilità
di utilizzare della logica di elaborazione meno costosa, in quanto le prestazioni richieste sono
meno onerose.
La maggiore complessità del protocollo Bluetooth è in effetti legata anche alla possibilità di
trasferimento di dati multimediali, voce ed immagini in reti ad hoc: non per niente una tipica
applicazione è quella degli auricolari wireless, tenuto conto che lo standard supporta
pienamente le trasmissioni bidirezionali real-time, che non sono invece, esplicitamente
supportare in Zigbee.
Secondo le previsioni, lo schema di indirizzamento Zigbee prevede la possibilità di
connettere, in teoria, più di 65.000 nodi (utilizzando una modalità di indirizzamento breve)
attraverso un unico coordinatore di rete.
In Bluetooth, il dispositivo master gestisce al più otto slave in un’unica piconet (anche se
configurazioni di rete più complesse rendono decisamente meno critico tale aspetto
peggiorando, però la latenza).
In definitiva realizzazioni Bluethooth in semplici applicazioni, richiederebbero un costo del
singolo nodo potenzialmente anche più elevato della periferica collegata (ad esempio un
sensore), il che risulterebbe decisamente anomalo.
In aggiunta un consumo di potenza eccessivo penalizzerebbe tali sistemi in termini di praticità
e di costo per il singolo utente.
Vale la pena a questo punto, identificare l’esatta collocazione di Zigbee nell’ambito del
wireless; viene riportata una tabella in cui sono riassunte le caratteristiche di vari standard a
confronto.
36
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Le speranze dei promotori Zigbee risiedono nella realizzazione di chip CMOS che
contengono sia la parte necessaria per l’elaborazione del segnale in banda base, sia la parte
RF (Radiofrequenza), assieme ad un microcontrollore per attuare l’intero protocollo.
Si prevede che il costo iniziale dei chip (anche superiore al bluetooth) possa essere
considerevolmente ridotto non appena una diffusione globale del nuovo standard renderà
possibile una produzione su più larga scala.
Questo confronto viene descritto nella seguente tabella 3:
Proprietà
Frequenza
Wi-Fi
802.11b – 2.4GHz
802.11 5GHz
Bluetooth
2.4 GHz
Data rate
11 Mbits/s
54 Mbits/s
1Mbits/s
Range(m)
Rete
100-50
Punto-Multipunto
10
Piconet ad
hoc
Complessità
Alta
Consumo
Alto
Applicazioni Wlan,trasferimento
di file,
collegamento ad
Internet senza fili
Alta
Medio
Auricolari
connessioni a
PC portatili,
cellulari
Zigbee
868 MHz(in
Europa)
915 MHz(in
America)
2.4 GHz
20 kbits/s
40 kbits/s
250 kbits/s
10-100
Ad hoc, stella,
peer-to-peer,
mista
Bassa
Molto Basso
Controllo di
ambienti
domestici e
industriali;
monitoraggio di
rete di sensori;
giochi ed
apparecchiature
medicali
UWB
3.1-10.6 GHz
100-500
Mbits/s
<10
Punto-Punto
Media
Basso
Applicazioni
multimediali
(immagini e
filmati)
Tab. 3: Confronto fra le principali tecnologie wireless attualmente disponibili
37
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Proprietà
UHF
Wireless USB
IR Wireless
Frequenza
260-470 MHz
2.4 GHz
Data rate
10-100 kbits/s
62.5 kbits
Range
10
10
Rete
Complessità
Consumo
Applicazioni
Punto-punto
Molto bassa
Basso
Accesso
remoto senza
chiavi per l’
apertura
Punto-punto
Bassa
Basso
Periferiche PC
Infrarosso 800900 nm
20-40 kbits/s
115 kbits/s 4 &
16 Mbits/s
20-40 kbits/s
115 kbits/s 4 &
16 Mbits/s
Punto-punto
Bassa
Basso
Collegamenti a
PC
Campo
Magnetico
Vicino
Accoppiamento
magnetico
64-384 kbits/s
64-384 kbits/s
Punto-punto
Bassa
Basso
Automazione
Tab. 3: Confronto fra le principali tecnologie wireless attualmente disponibili
17.0 Il problema del “Low Power”
E’ opportuno a questo punto, focalizzare il discorso su uno dei punti di forza di Zigbee: il
basso consumo di potenza.
Tale aspetto, di importanza cruciale affinché la nuova tecnologia riscuota il successo che si
spera, coinvolge diversi aspetti che meritano di essere evidenziati.
Le argomentazioni che seguono riprendono in parte alcuni concetti gia accennati in fase
descrizione dello standard, giustificando alcune scelte operate nella definizione del livello
fisico.
La frontiera del wireless si fonda sulla realizzazione di chip a bassissimo consumo con cui
collegare le periferiche (nodi) in rete e coinvolge sia le modalità di definizione del protocollo
di comunicazione, sia una progettazione elettronica ottimizzata dal punto di vista del “low
power", sia l'utilizzo di processi di fabbricazione che siano funzionali allo scopo.
38
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Il tutto deve essere infine garantito in modo economico, privilegiando soluzioni a basso costo.
Attuazione del "duty-cycling": ovvero si riduce la percentuale di tempo per cui il nodo
di rete risulta attivo (Rx o Tx); lo standard indica meno dell'1%, tuttavia per alcune
applicazioni a traffico tipicamente ridotto (ad esempio monitoraggio delle reti di
sensori) si prevede la possibilità di ridurlo fino a 10 ppm utilizzando degli intervalli di
tempo "interbeacon" anche superiori ai 250s nei casi più estremi. La durata di un
singolo slot è un multiplo di 15ms e la durata dei superframe risulta in ogni caso
dipendente dal tipo di applicazione con cui si ha a che fare. L' implementazione di reti
sbilanciate dal punto di vista del consumo, verso il coordinatore, tipicamente collegato
all'alimentazione fissa, consente di minimizzare il consumo dei singoli nodi. L'invio
dei beacon da parte del master consente ai singoli dispositivi di sincronizzarsi; quando
uno di essi si sveglia per trasmettere, non fa altro che ascoltare il canale, sincronizzarsi
con una slot e trasmettere i dati. Prevedendo che l'informazione possa occupare un
solo slot temporale, il tutto può esaurirsi in un tempo decisamente breve,
minimizzando così il periodo di accensione necessario per effettuare la transazione dei
dati.
Codifica dell' informazione mediante l'utilizzo delle chip-sequence: pur peggiorando
l'occupazione di banda tale misura consente un guadagno in termini di sensitività,
consentendo, su distanze tipiche, di ridurre la potenza trasmessa a parità di BER in
ricezione. Un altro vantaggio è legato alla possibilità di utilizzare filtri di canale a
banda passante più larga; il loro tempo di assestamento risulta tipicamente inferiore, il
che significa riduzione del periodo di accensione del nodo durante ciascuna
operazione. La codifica dell'informazione, assieme alla tecnica CSMA-CA di
anticollisione, consente di ridurre il pericolo di ritrasmissione dei messaggi,
prolungando anche in questo modo la vita delle batterie.
Adeguato distanziamento tra i canali: nel caso di banda a 2.45 GHz si ha uno spacing
di 5 MHz contro i 2 MHz strettamente necessari. In questo modo i sintetizzatori di
frequenza riescono a lavorare con riferimenti frequenziali più alti, contribuendo a
ridurre il loro tempo di assestamento (infatti i tempi di risposta del PLL sono
nell'ordine del periodo del segnale di ingresso, per cui pilotare il sistema con
frequenze più elevate contribuisce al loro abbassamento).
Impiego della modulazione OQPSK (Offset Quadrature Phase Shift Keying): si riesce
così a massimizzare il rendimento dell'amplificatore di potenza in fase di trasmissione
per effetto dell'inviluppo costante esibito dai segnali modulati e senza compromettere
troppo l'efficienza spettrale.
39
______________________________________________________________________ IEEE 802.15.4 e ZigBee
Bassa potenza trasmessa: si prevede la possibilità di ridurla fino a -3dBm.
L'inconveniente delle ridotte superfici coperte viene aggirato prevedendo tipologie di
rete anche potenzialmente complesse. Scendere sotto il livello tipico di 1 mW,
tuttavia, ha poca convenienza dal punto di vista del consumo, tenuto conto che per il
momento la parte restante del sistema difficilmente esibisce consumi inferiori ai 10
mW per funzionare.
Supporto della modalità "beaconless": questa possibilità può essere molto utile nel
caso di reti alimentate in maniera asimmetrica. Un esempio classico, da questo punto
di vista è l'accensione a distanza delle luci; la lampada è comunque collegata alla rete
fissa di alimentazione, per cui può lavorare quasi costantemente in ricezione, invece
l'interruttore con batteria a bordo trasmette solo quando viene azionato. Una modalità
beacon, in questo caso, sarebbe sconveniente in quanto si perderebbe inutilmente
energia per l'invio delle segnalazioni senza recare un vantaggio significativo per il
consumo dei nodi, ed anzi aumentando inutilmente la latenza del messaggio.
Possibilità di ridurre il periodo di ascolto nella modalità CSMA-CA: il periodo di
accensione del ricevitore può essere ridotto fino a pochi slot temporali prima di
cominciare la trasmissione dei frame, nel caso di applicazioni a basso traffico.
Semplicità del protocollo con cui si riesce a diminuire il periodo delle trasmissioni:
previsioni realistiche suggeriscono la possibilità di attuarlo con appena 32 kB di
memoria ROM ed appena 8 kB di RAM, nonché un microcontrollore ad 8 bit (della
famiglia 8051 per esempio). Le pretese in termini di memoria possono anche essere
meno stringenti per semplici nodi RFD.
40
