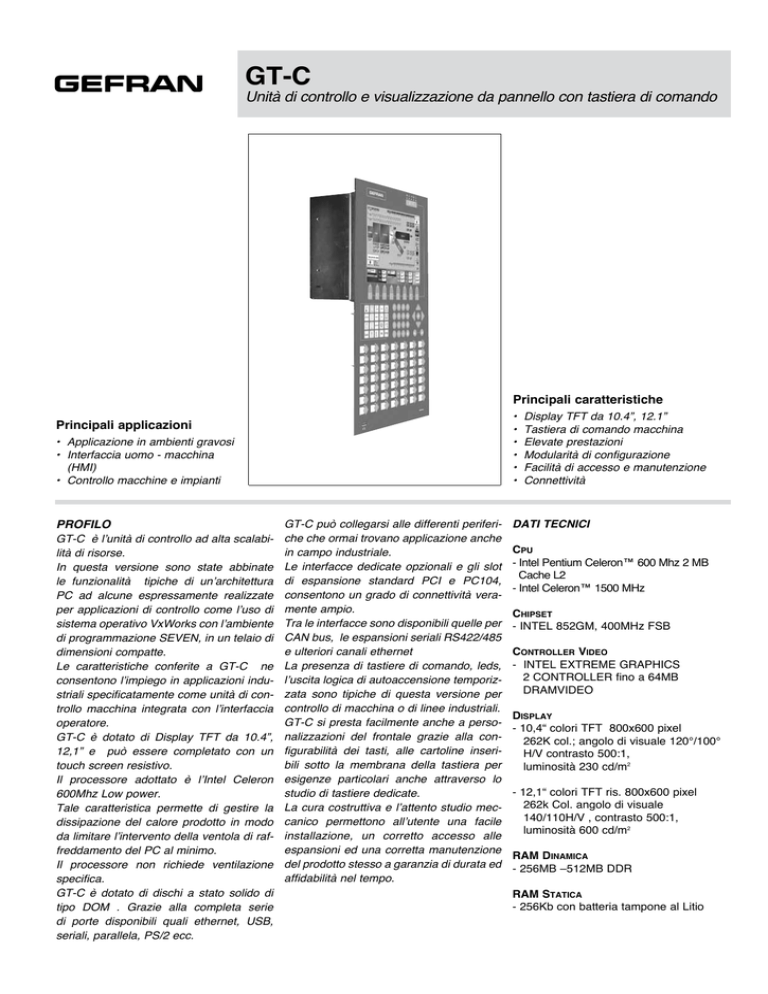

Unità di controllo e visualizzazione da pannello con tastiera

GT-C
Unità di controllo e visualizzazione da pannello con tastiera di comando
Principali caratteristiche
•
•
•
•
•
•
Principali applicazioni
•
•
•
Applicazione in ambienti gravosi
Interfaccia uomo - macchina
(HMI)
Controllo macchine e impianti
PROFILO
GT-C è l’unità di controllo ad alta scalabilità di risorse.
In questa versione sono state abbinate
le funzionalità tipiche di un’architettura
PC ad alcune espressamente realizzate
per applicazioni di controllo come l’uso di
sistema operativo VxWorks con l’ambiente
di programmazione SEVEN, in un telaio di
dimensioni compatte.
Le caratteristiche conferite a GT-C ne
consentono l’impiego in applicazioni industriali specificatamente come unità di controllo macchina integrata con l’interfaccia
operatore.
GT-C è dotato di Display TFT da 10.4”,
12,1” e può essere completato con un
touch screen resistivo.
Il processore adottato è l’Intel Celeron
600Mhz Low power.
Tale caratteristica permette di gestire la
dissipazione del calore prodotto in modo
da limitare l’intervento della ventola di raffreddamento del PC al minimo.
Il processore non richiede ventilazione
specifica.
GT-C è dotato di dischi a stato solido di
tipo DOM . Grazie alla completa serie
di porte disponibili quali ethernet, USB,
seriali, parallela, PS/2 ecc.
GT-C può collegarsi alle differenti periferiche che ormai trovano applicazione anche
in campo industriale.
Le interfacce dedicate opzionali e gli slot
di espansione standard PCI e PC104,
consentono un grado di connettività veramente ampio.
Tra le interfacce sono disponibili quelle per
CAN bus, le espansioni seriali RS422/485
e ulteriori canali ethernet
La presenza di tastiere di comando, leds,
l’uscita logica di autoaccensione temporizzata sono tipiche di questa versione per
controllo di macchina o di linee industriali.
GT-C si presta facilmente anche a personalizzazioni del frontale grazie alla configurabilità dei tasti, alle cartoline inseribili sotto la membrana della tastiera per
esigenze particolari anche attraverso lo
studio di tastiere dedicate.
La cura costruttiva e l’attento studio meccanico permettono all’utente una facile
installazione, un corretto accesso alle
espansioni ed una corretta manutenzione
del prodotto stesso a garanzia di durata ed
affidabilità nel tempo.
Display TFT da 10.4”, 12.1”
Tastiera di comando macchina
Elevate prestazioni
Modularità di configurazione
Facilità di accesso e manutenzione
Connettività
DATI TECNICI
Cpu
- Intel Pentium Celeron™ 600 Mhz 2 MB Cache L2
- Intel Celeron™ 1500 MHz
Chipset
- INTEL 852GM, 400MHz FSB
Controller Video
- INTEL EXTREME GRAPHICS
2 CONTROLLER fino a 64MB
DRAMVIDEO
Display
- 10,4“ colori TFT 800x600 pixel
262K col.; angolo di visuale 120°/100°
H/V contrasto 500:1,
luminosità 230 cd/m2
12,1“ colori TFT ris. 800x600 pixel
262k Col. angolo di visuale
140/110H/V , contrasto 500:1,
luminosità 600 cd/m2
RAM Dinamica
- 256MB –512MB DDR
RAM Statica
- 256Kb con batteria tampone al Litio
Memorie di massa
SSD
- DOM da 128Mb, 512Mb
Diagnostica
LED frontali con indicazione funzione
LED di allarme e stato posteriori
Magnetiche
- FDD opzionale da connettere alla porta
specifica
Interfacce opzionali
- Modulo GT-SER2:
2 porte seriali COM3, COM4,
2xRS232/RS422/RS485 optoisolate
Porte I/O
- 2 Porte seriali RS 232
- 2 porte USB 1.1
- 1 Porta ethernet RJ45 10/100Mbps
- 1 porta VGA per monitor esterno
- Porte PS/2 per tastiera e mouse
- Porta parallela centronics
- Porta seriale sincrona per tastiera
macchina max. 128 tasti e 64 leds
- Uscita logica 24Vdc open collector max
100mA optoisolata per accensione con
timer programmabile, attivabile anche a
sistema spento.
- Connettore per batteria esterna
Espansioni
- 1 slot PCI
- 1 Slot PC104 16bit x 3 Moduli max.
- 4 Slot custom per interfacce opzionali
- 2 Slot PCMCIA, tipo II o 1 tipo III a
richiesta
- Touch screen resistivo 5 fili opzionale
SV 12’’
Alimentazione
- 18..30 Vdc 2,5A max. con protezione
alla inversione della polarità;
- Isolamento galvanico
- Protezione al CC con PTC ripristinabile
- Interruttore di accensione.
In presenza di Touch Screen la seriale
COM4 non è disponibile.
-
-
-
-
Sistemi Operativi
- VxWorks™
Modulo GT-CAN1:
1 canale CAN L2 optoisolato;
CAN controller Intel 82527
Modulo GT-CAN2:
2 canali CAN L2 optoisolati;
CAN controller Intel 82527
Modulo GT-ETH1:
1 canale Ethernet 10/100 Mbps
Ethernet controller Intel 82551ER
Modulo GT-ETH2:
2 canali Ethernet
Ethernet controller Intel 82551ER
(vedi documenti specifici)
Condizioni ambientali di funzionamento
- Protezione IP 65 frontale
- Temperature di lavoro 0°C..+50°C
- Temperature di stoccaggio -10°C..+70°C
- Umidità max 90% non condensante
Dimensioni e peso
- Con display 10,4”:
309x239x117 mm - 4 Kg max
- Con display 12,1”:
335x295x117 mm - 5 Kg max
Tastiera e periferiche di puntamento
- Tastiera comando macchina 100 tasti
+ 49 led
FRONTALE
Logo Personalizzabile
LED funzionali
•
•
•
Tasti funzione
Tasti Personalizzabili
•
CONNESSIONI ed OPZIONI
GT-ETHn
GT-SER
GT-CANn
LPT1
PS2
Tastiera
FDD
LED di diagnostica
PS2
Mouse port
Slot PCI
COM1 - COM2
•
•
•
• •
•
•
•
•
•
•
•
•
•
• •
Uscita AUTOSTART
OUT
+24VDC
CRT
USB Ports
Alimentazione 24Vdc
6
1
+
24V 500mA MAX
GND
+24V
+24Vcc ± 20%
2.5A max
Tastiera
comando
Ethernet Port
VISTA INTERNA E OPZIONI DI CONFIGURAZIONE
SLOT PC104
• •
•
Disco a stato solido DOM
•
SLOT PCI
SLOT Espansioni Gefran
MONTAGGIO, DIMENSIONI E DIMA DI FORATURA
5,5
Ingombri e dima di foratura per GTC da 10.4”
144,5
3,2
126,3
FORATURA
PANNELLO
N° 10 FORI
ø 4,5
186
512
186
205
277
N° 10
Inserti
M4
H13 mm
144,5
487,5
303
103
15,2
5,5
278,5
31,2
151,2
3,2
Avvertenze di Installazione
Non installare il prodotto entro apparecchiature o box
che non abbiano un’adeguata circolazione d’aria o uno
scambio termico tale da mantenere la temperatura inferiore ai 50°C
Nell’ installazione del prodotto porre la necessaria attenzione verso il posizionamento dello stesso onde evitare
possibili urti accidentali
15,2
FORATURA
PANNELLO
N° 10 FORI
ø 4,5
193,1
193
538
205
294
N° 10
Inserti M4
H13 mm
151,2
31,2
5,5
291,4
512,5
317
137
115
5,5
Ingombri e dima di foratura per GTC da 12.1”
SIGLA DI ORDINAZIONE GT-C
GT-C
MODELLO
10.4” 800x600
12.1” 800x600
12.1” 800x600 touch
12
12T
00
Vx Works™
VW
PROCESSORE
Celeron M600 MHz
Celeron M1500 MHz
001
002
003
SISTEMA OPERATIVO
Rom-dos
SINOTTICO
10
PCE
PCS
xxx
nessuno
Standard Gefran
Iniezione
Soffiaggio
Custom (2)
ESPANSIONE CUSTOM SLOT 4
00
C1
C2
nessuna
GT-CAN1: 1 canale CAN
GT-CAN2: 2 canali CAN
ESPANSIONE CUSTOM SLOT 3
00
RAM DINAMICA
DDR 256 MB
R256
DDR 512 MB
R512
DDR 1 GB
R1G0
C1
C2
DOM 128 MB
D128
DOM 1 GB
D1G0
DOM 2 GB
D2G0
DOM 4 GB
D4G0
HD 20 GB (3)
HD20
GT-CAN1: 1 canale CAN
GT-CAN2: 2 canali CAN
ESPANSIONE CUSTOM SLOT 2
00
SR
DOM & HD
nessuna
nessuna
GT-SER2: 2 canali
seriali (1)
ESPANSIONE CUSTOM SLOT 1
00
E1
E2
nessuna
GT-ETH1: 1 can Ethernet
GT-ETH1: 2 can Ethernet
(1) 1 canale quando è presente il touch screen
(2) valorizzazione a seguito di analisi interna
(3) la dimensione dipende da quanto disponibile al momento dell’ordine
Si prega di contattare il personale GEFRAN per informazioni sulla disponibilità dei codici.
La GEFRAN spa si riserva di apportare qualsiasi modifica, estetica o funzionale, senza preavviso alcuno ed in qualsiasi momento
Lo strumento è conforme alle Direttive dell’Unione Europea 2004/108/CE e 2006/95/CE con riferimento alle norme generiche:
- EN 61000-6-2 (immunità in ambiente industriale) - EN 61000-6-3 (emissione in ambiente residenziale) - EN 61010-1 (sicurezza)
- EN 61131-2 (norma di prodotto). La Dichiarazione di conformità é disponibile sul sito GEFRAN: www.gefran.com
GEFRAN spa via Sebina, 74 - 25050 Provaglio d’Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
DTS_GT-C_02-2013_ITA
