Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN

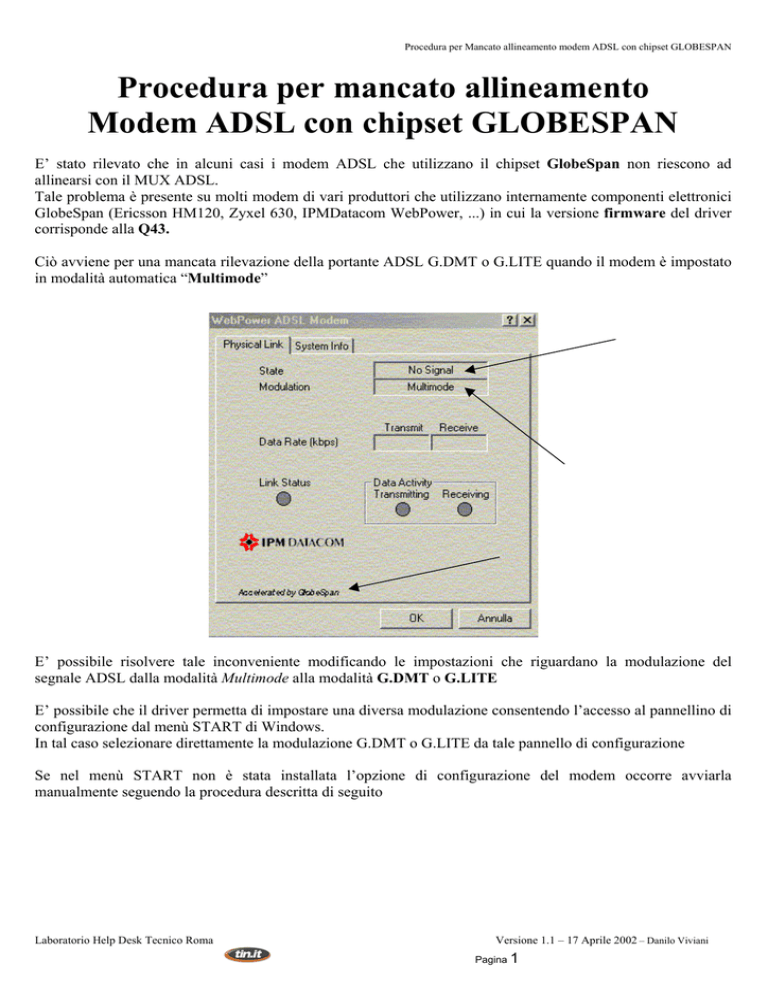

Procedura per mancato allineamento
Modem ADSL con chipset GLOBESPAN
E’ stato rilevato che in alcuni casi i modem ADSL che utilizzano il chipset GlobeSpan non riescono ad
allinearsi con il MUX ADSL.
Tale problema è presente su molti modem di vari produttori che utilizzano internamente componenti elettronici
GlobeSpan (Ericsson HM120, Zyxel 630, IPMDatacom WebPower, ...) in cui la versione firmware del driver
corrisponde alla Q43.
Ciò avviene per una mancata rilevazione della portante ADSL G.DMT o G.LITE quando il modem è impostato
in modalità automatica “Multimode”
E’ possibile risolvere tale inconveniente modificando le impostazioni che riguardano la modulazione del
segnale ADSL dalla modalità Multimode alla modalità G.DMT o G.LITE
E’ possibile che il driver permetta di impostare una diversa modulazione consentendo l’accesso al pannellino di
configurazione dal menù START di Windows.
In tal caso selezionare direttamente la modulazione G.DMT o G.LITE da tale pannello di configurazione
Se nel menù START non è stata installata l’opzione di configurazione del modem occorre avviarla
manualmente seguendo la procedura descritta di seguito
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 1
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Seguire tale procedura solo se nel menù START di Windows non è presente il collegamento alla applicazione di
configurazione del modem ADSL (come nella figura qui di seguito)
Cliccare con il tasto destro del mouse sulla Disinstallazione e selezionare Proprietà.
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 2
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Ciò permette di visualizzare l’intero percorso del collegamento all’interno di una nuova finestra.
Il contenuto della riga Destinazione è già selezionato (evidenziato in blu).
Se non dovesse essere selezionato, evidenziare il contenuto di tale riga trascinando il cursore del mouse fino alla
fine, tenendo conto che il testo può essere più lungo della dimensione della riga. Continuare quindi a trascinare
il mouse evidenziando completamente il testo fino alla fine.
Dopo aver selezionato tutto il testo della riga “Destinazione” evidenziandolo in blu, cliccarci sopra con il tasto
destro del mouse e selezionare la voce COPIA
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 3
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Senza chiudere la finestra delle proprietà del collegamento, andare sul menù START e cliccare sulla voce
“Esegui”. In questa finestra eliminare ogni comando eventualmente presente.
Nella casella di testo, cliccare con il tasto destro del mouse e selezionare la voce “Incolla”
In questo modo il percorso del collegamento è stato inserito nella casella di testo di “Esegui”.
Ora nell’ ultima parte del testo inserito, occorre sostituire la parola REMOVE con la parola SETTINGS
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 4
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Quindi cancellare la parola REMOVE …
… E inserire la parola SETTINGS preceduta da uno spazio
Cliccare su OK
Nel caso di errori controllare che il comando finale sia il seguente rispettando gli spazi tra le lettere :
(Ovviamente sostituire opportunamente la parte iniziale del comando con la lettera del disco dove Windows è stato installato)
"C:\Programmi\InstallShield Installation Information\{C7B39B40-52C3-11D4-AFCE00E0B8138A4A}\setup.exe" SETTINGS
Se il comando va a buon fine attendere che venga avviata l’applicazione di configurazione dei parametri di
connessione e di modulazione ADSL
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 5
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Apparirà la seguente finestra di configurazione
Nella sezione “Modulation” selezionare G.DMT
Verificare che gli altri parametri siano corretti e confermare cliccando su APPLY
Laboratorio Help Desk Tecnico Roma
Versione 1.1 – 17 Aprile 2002 – Danilo Viviani
Pagina 6
Procedura per Mancato allineamento modem ADSL con chipset GLOBESPAN
Verrà richiesto di riavviare il sistema.
Riavviare il computer per rendere effettive le nuove impostazioni.
Dopo il riavvio del sistema è necessario effettuare una verifica delle impostazioni della modulazione ADSL
Aprire il pannello di gestione del modem (esiste una apposita icona nella TrayBar vicino all’orologio di
Windows)
Verificare che il LED sul modem riguardante il segnale ADSL sia acceso e che il Link Status sia attivo
