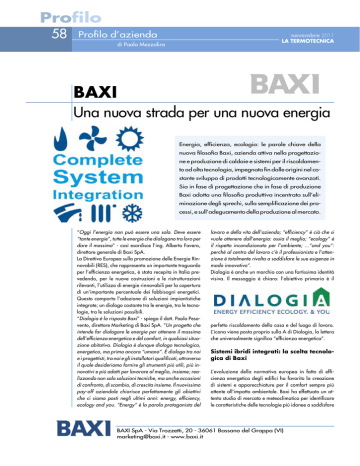

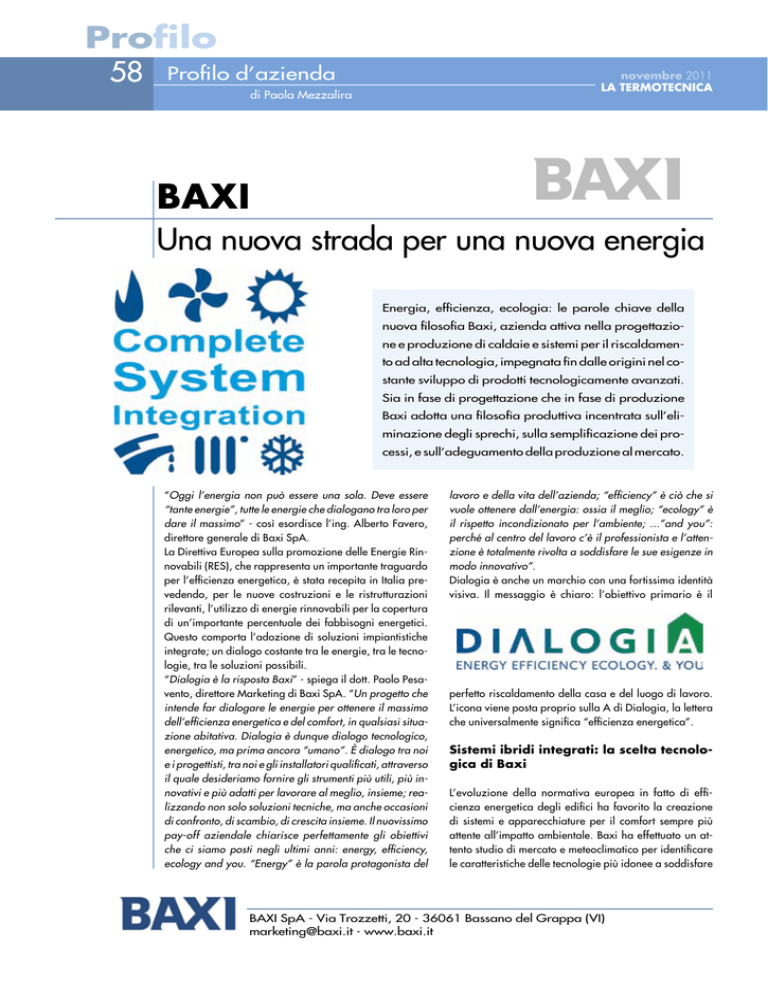

BAXI
Una nuova strada per una nuova energia
Energia, efficienza, ecologia: le parole chiave della
nuova filosofia Baxi, azienda attiva nella progettazione e produzione di caldaie e sistemi per il riscaldamento ad alta tecnologia, impegnata fin dalle origini nel costante sviluppo di prodotti tecnologicamente avanzati.
Sia in fase di progettazione che in fase di produzione
Baxi adotta una filosofia produttiva incentrata sull’eliminazione degli sprechi, sulla semplificazione dei processi, e sull’adeguamento della produzione al mercato.
“Oggi l’energia non può essere una sola. Deve essere
“tante energie”, tutte le energie che dialogano tra loro per
dare il massimo” - così esordisce l’ing. Alberto Favero,
direttore generale di Baxi SpA.
La Direttiva Europea sulla promozione delle Energie Rinnovabili (RES), che rappresenta un importante traguardo
per l’efficienza energetica, è stata recepita in Italia prevedendo, per le nuove costruzioni e le ristrutturazioni
rilevanti, l’utilizzo di energie rinnovabili per la copertura
di un’importante percentuale dei fabbisogni energetici.
Questo comporta l’adozione di soluzioni impiantistiche
integrate; un dialogo costante tra le energie, tra le tecnologie, tra le soluzioni possibili.
“Dialogia è la risposta Baxi” - spiega il dott. Paolo Pesavento, direttore Marketing di Baxi SpA. “Un progetto che
intende far dialogare le energie per ottenere il massimo
dell’efficienza energetica e del comfort, in qualsiasi situazione abitativa. Dialogia è dunque dialogo tecnologico,
energetico, ma prima ancora “umano”. È dialogo tra noi
e i progettisti, tra noi e gli installatori qualificati, attraverso
il quale desideriamo fornire gli strumenti più utili, più innovativi e più adatti per lavorare al meglio, insieme; realizzando non solo soluzioni tecniche, ma anche occasioni
di confronto, di scambio, di crescita insieme. Il nuovissimo
pay-off aziendale chiarisce perfettamente gli obiettivi
che ci siamo posti negli ultimi anni: energy, efficiency,
ecology and you. “Energy” è la parola protagonista del
lavoro e della vita dell’azienda; “efficiency” è ciò che si
vuole ottenere dall’energia: ossia il meglio; “ecology” è
il rispetto incondizionato per l’ambiente; ...”and you”:
perché al centro del lavoro c’è il professionista e l’attenzione è totalmente rivolta a soddisfare le sue esigenze in
modo innovativo”.
Dialogia è anche un marchio con una fortissima identità
visiva. Il messaggio è chiaro: l’obiettivo primario è il
perfetto riscaldamento della casa e del luogo di lavoro.
L’icona viene posta proprio sulla A di Dialogia, la lettera
che universalmente significa “efficienza energetica”.
Sistemi ibridi integrati: la scelta tecnologica di Baxi
L’evoluzione della normativa europea in fatto di efficienza energetica degli edifici ha favorito la creazione
di sistemi e apparecchiature per il comfort sempre più
attente all’impatto ambientale. Baxi ha effettuato un attento studio di mercato e meteoclimatico per identificare
le caratteristiche delle tecnologie più idonee a soddisfare
BAXI SpA - Via Trozzetti, 20 - 36061 Bassano del Grappa (VI)
[email protected] - www.baxi.it
Profilo
novembre 2011
la termotecnica
Profilo d’azienda
59
Luna Platinum CSI: integrazione completa
Luna Platinum CSI (Complete System Integration) è la più evoluta espressione
progettuale di Baxi nel campo dei sistemi ibridi integrati. È infatti studiata per far inte-
le richieste della normativa, ponendo in assoluto primo
piano le esigenze di comfort dell’utente durante l’intero
anno. È nato così il sistema ibrido integrato Luna Platinum
CSI (Complete Systm Integration), che sfrutta i benefici di
differenti fonti energetiche in assoluta sinergia.
“Partendo dalle richieste normative - chiarisce il dott.
Pesavento - Baxi ha effettuato un’attenta analisi meteoclimatica in Italia per identificare la tecnologia più idonea a
soddisfare le esigenze di comfort in fatto di riscaldamento, raffrescamento e produzione di acqua calda, durante
tutto l’anno”.
Nel nostro Paese vi sono delle differenze climatiche rilevanti dovute all’estensione geografica, soprattutto in
latitudine. Alcune zone presentano un clima invernale
particolarmente freddo e umido per un periodo di tempo
molto lungo, che normalmente inizia alla fine di ottobre e
prosegue fino ai primi di marzo. In numerose città, soprattutto del nord Italia, si registra un elevato numero di ore
invernali con temperature particolarmente fredde (4 °C o
inferiore) ed elevata umidità relativa (85% o superiore).
“Considerando le caratteristiche della pompa di calore
e la dipendenza del suo rendimento dalle condizioni
di temperatura/umidità aria esterna - prosegue Paolo
Pesavento - Baxi ha realizzato il sistema ibrido integrato
Luna Platinum CSI. Tale sistema si basa sull’interazione
di molteplici tecnologie funzionanti con fonti rinnovabili
(come l’aria esterna per la pompa di calore e il sole per i
collettori solari) con tecnologie quali la caldaia a condensazione a gas, il cui rendimento si mantiene costante e non
è legato alle condizioni ambientali esterne (temperatura,
umidità, irraggiamento)”.
Luna Platinum CSI, grazie a una gestione elettronica altamente sofisticata e a un continuo monitoraggio dei fattori
climatici, è in grado di verificare costantemente l’apporto
di energia rinnovabile e il suo rendimento, “scegliendo”
di volta in volta quale fonte energetica utilizzare.
Luna Platinum CSI rappresenta la soluzione Baxi per
raggiungere la massima classe energetica di un edificio
grazie ad una soluzione di sistema integrato ibrido, che
sfrutta al meglio gli apporti delle energie rinnovabili,
sempre mantenendo la migliore efficienza e il più alto
livello di comfort.
Vantaggi di un sistema ibrido integrato
Numerosi sono i vantaggi che si possono ottenere con
l’impiego del sistema ibrido integrato Luna Platinum CSI,
non ultimo un valore aggiunto per la certificazione energetica degli edifici. Infatti, grazie all’altissimo rendimento
garantito da questa soluzione impiantistica, è possibile
raggiungere le migliori classi energetiche per conferire
il massimo valore all’immobile. A questo si aggiunge
il massimo comfort e affidabilità. In caso di condizioni
climatiche avverse, nelle quali l’apporto da fonte rin-
ragire tra loro diverse tecnologie, come solare termico, pompa di calore aria/acqua e
caldaia a gas a condensazione. L’obiettivo è quello di garantire durante tutto l’anno il
massimo comfort (in sanitario, in riscaldamento e in raffrescamento) nella più totale
efficienza, indipendentemente dalle condizioni ambientali esterne.
Luna Platinum CSI è dotata di pannello di controllo e interfaccia utente per installazione
a parete (via fili o WIRELESS) con ampio text display, manopola di regolazione, tasti
di selezione menù e retroilluminazione. Con CSI si ha la gestione personalizzata della temperatura esterna per l’attivazione della pompa di calore (a
seconda delle condizioni climatiche e caratteristiche di installazione). L’ampio campo
di modulazione 1:10 determina una maggiore efficienza data da minori accensioni
e spegnimenti dell’apparecchio. Altro elemento che caratterizza Luna Platinum CSI è
l’innovativo sistema Gas Adaptive Control (GAC): la nuova elettronica di controllo
abbinata ad una nuova valvola a gas elettronica garantisce un controllo automatico
della combustione per mantenere costantemente i
valori di massima efficienza.
Luna Platinum CSI garantisce prestazioni sanitarie
elevate rendendosi pertanto ideale per abitazioni
di medio grandi dimensioni con più punti di prelievo, anche simultanei, di acqua calda sanitaria.
La prestazione - 27 litri/min di acqua al
rubinetto a 40 °C in 20 min - viene ottenuta
grazie all’abbinamento di un grande accumulo di
acqua primaria (puffer) alla sinergia creata dalle
diverse fonti energetiche gestite dal sistema.
Luna Platinum CSI è una soluzione completa
e compatta per un impianto moderno: il sistema
in meno di un metro quadrato non ha ingombro né
a pavimento né a parete di componenti idraulici o
per la gestione elettronica del sistema.
Profilo
60
Profilo d’azienda
novembre 2011
la termotecnica
novabile non è sufficiente per coprire i
fabbisogni, il sistema fa intervenire la
caldaia a gas a condensazione,
senza che vi siano delle interruzioni di sistema.
Il massimo rendimento è garantito dall’elettronica di
sistema
che gestisce
le varie
fonti di
energia nel modo più efficiente, scegliendo tra le diverse risorse disponibili in base alle condizioni climatiche:
sole, energia rinnovabile totalmente gratuita per il riscaldamento (integrazione solare su riscaldamento) e
la produzione di acqua calda sanitaria; aria, energia
parzialmente gratuita e rinnovabile per il riscaldamento
e la produzione di acqua calda sanitaria; gas, migliore
rendimento con condizioni climatiche esterne particolarmente rigide.
Il sistema ibrido sfrutta al massimo l’integrazione con
fonti rinnovabili consentendo un massimo risparmio di
energia. Inoltre, essendo composto da più elementi, è
sottoposto ad una minor usura e ha quindi una maggior
durata nel tempo. Un altro vantaggio del sistema è dato
dalla flessibilità di installazione: la potenza della pompa
di calore è modulare (6-8 kW) a parità di dimensioni
(singolo ventilatore); anche la potenza della caldaia è
modulare (3,3-33 kW) a parità di ingombro interno. È
inoltre prevista la possibilità di installazione senza solare
termico in mancanza di spazio sul tetto o di un idoneo
orientamento. La pompa di calore è dimensionata per i
carichi termici di base: anche per le nuove abitazioni di
grandi dimensioni sono quindi sufficienti i modelli con
singolo ventilatore.
Nella gestione di impianti misti, le pompe di zona sono
all’interno del sistema, riducendo quindi la rumorosità
diffusa negli ambienti, garantendo minor impatto estetico
e grande silenziosità.
Grazie al massimo sfruttamento delle fonti rinnovabili di
cui il sistema si compone: sole, aria e gas - che comunque
è il più “green” tra i combustibili fossili - si garantisce un
minore impatto ambientale.
Il contributo BAXI per il complesso residenziale
“Il Globo” di Savignano (FC)
La recente collaborazione di Baxi con i progettisti del
attenzione nella progettazione impiantistica, a partire
nuovo complesso residenziale “Il Globo”, sorto
dalla scelta del locale da adibire a centrale termica che
a Savignano sul Rubicone in provincia di Forlì-Cesena,
è stato posizionato in modo da riuscire a minimizzare la
costituisce un’interessante testimonianza dell’importanza
lunghezza complessiva della rete di distribuzione per po-
della caldaia quale elemento fondamentale di un si-
ter contenere il più possibile le perdite lungo le tubazioni.
stema integrato in grado di ottimizzare l’efficienza
Grazie a un’attenta riduzione di tutte le dispersioni e a
in un’ottica di riduzione dei consumi e delle emissioni
un corretto orientamento del complesso costituito dai 29
inquinanti a garanzia del massimo comfort.
appartamenti, è stata raggiunta una potenza installata
La case study fotografa l’utilizzo di molte tecnologie
per la climatizzazione invernale pari a 99 kW. Ciascuna
a firma Baxi all’interno del nuovo complesso (caldaie a
unità abitativa necessita pertanto di un fabbisogno termi-
condensazione per il riscaldamento, pannelli solari per la
co in riscaldamento e produzione di ACS di poco
produzione di ACS, satelliti d’utenza per la contabilizza-
superiore ai 3 kW. Allo stesso modo, per la climatiz-
zione dei consumi); i dati confermano un risparmio consi-
zazione estiva, è stato previsto un unico gruppo frigo
derevole dei consu-
della potenza di 80 kW, più che sufficiente a soddisfare i
mi e delle emissioni
fabbisogni dell’intero complesso.
inquinanti a fronte
Per la produzione del riscaldamento Baxi ha optato per
di un’oculata scel-
l’installazione di 3 generatori a condensazione
ta
impiantistica
Luna3 System HT da 33 kW ognuno, collegati in
supportata dagli
cascata e azionati dal regolatore di cascata RVA47.
Ingegneri Baxi.
“Una soluzione di questo tipo - spiega Matteo Chenet,
La struttura “a ferro
direttore commerciale Italia Baxi SpA - consente una
di cavallo” dell’e-
modulazione estremamente elevata, pari a 8-100% della
dificio ha richiesto
potenza massima, garantendo sia il comfort richiesto sia
una
la riduzione dei consumi, di fatto eliminando il funzio-
particolare
Profilo
novembre 2011
la termotecnica
Profilo d’azienda
namento on-off delle caldaie a condensazione. Inoltre,
“L’adozione di questo tipo di schema, seppur più comples-
l’utilizzo di tutti i generatori sia per il riscaldamento sia
so in termini costruttivi - chiarisce Chenet - ha permesso di
per la produzione di acqua calda sanitaria, consente di
massimizzare l’utilizzo dell’energia solare sia in regime
ripartire equamente le ore lavoro su tutti i generatori,
invernale che durante l’estate, eliminando il rischio di
garantendo continuità di esercizio per entrambi i servizi”.
pericolosi picchi di temperatura all’interno del circuito
Per contenere anche i consumi elettrici dell’impianto, sia
solare. L’utilizzo del programma antilegionella program-
le pompe installate in centrale termica, sia i circolatori
mabile sul regolatore di centrale, permette uno shock ter-
all’interno dei generatori a condensazione, sono di tipo
mico periodico all’interno di tutta la rete di distribuzione
modulante.
di ACS, inclusa la tubazione di ricircolo”.
Baxi si è poi adoperata per trovare la migliore soluzione
L’impianto solare termico garantisce una copertura del
per la distribuzione del riscaldamento e del condiziona-
fabbisogno di energia per la produzione di acqua calda
mento ai vari appartamenti. L’intera distribuzione avviene
sanitaria superiore al 55% su base annua, e consente di
tramite due dorsali, ognuna delle quali dotata di una
stimare un abbattimento delle emissioni di CO2 di circa
valvola miscelatrice collegata ad un regolatore RVA46
7.000 kg, una riduzione del consumo di metano superio-
Baxi per permettere un controllo ancora più preciso della
re ai 3.200 m³ e di conseguenza un risparmio di circa
temperatura in fase di distribuzione. Tale accorgimento
100,00 euro per unità abitativa.
consente ai moduli a condensazione di ridurre il fun-
A conferma della particolare attenzione con cui è stato
zionamento ad alta temperatura alle sole richieste di
pensato tale edificio, sono state adottate due ulteriori solu-
produzione di ACS.
zioni impiantistiche per garantire l’eco-sostenibilità della
“Per ciascuna unità abitativa - aggiunge Chenet - i nostri
struttura: in copertura, è stato installato un impianto
ingegneri hanno consigliato l’installazione di un satellite
fotovoltaico da 9,80 kWp per la produzione di
d’utenza Luna Sat RPB-MB, un modulo dotato di circola-
energia elettrica sufficiente a coprire i consumi elettrici
tore e di valvola miscelatrice predisposto per la contabi-
di tutti i servizi installati nelle parti comuni dell’edificio,
lizzazione dei consumi per il riscaldamento e il condizio-
mentre sotto la zona verde del complesso è stata posata
namento, nonché acqua fredda e acqua calda sanitaria”.
una vasca di raccolta delle acque piovane, le quali, dopo
L’elettronica a servizio di ogni unità abitativa consen-
appositi trattamenti vengono utilizzate per alimentare gli
te un ulteriore controllo sulla temperatura di mandata
scarichi dei WC, garantendo così un ulteriore risparmio
tramite sonda esterna e sonde ambiente, dispositivi che
di acqua potabile, risorsa comunque preziosa e limitata.
agiscono sulla valvola miscelatrice del modulo d’utenza,
permettendo il massimo comfort senza sprechi per ogni
singolo alloggio. Tutti i moduli d’utenza sono collegati a
una rete di trasmissione M-BUS, che consente di
centralizzare i dati di consumo, e permette una rapida
e funzionale ripartizione delle spese in base ai consumi
effettivi delle singole unità abitative.
Al fine di contenere i consumi di metano per la produzione di ACS, è stato installato sulla copertura con
inclinazione di 30° rispetto all’orizzontale e orientato a
Sud, un campo di 12 collettori solari SB25 Baxi,
connessi idraulicamente in due rank da 6 collettori
cad. I collettori solari sono poi collegati a due bollitori
solari da 800 litri, il primo dei quali include un’ulteriore
serpentina per l’integrazione della caldaia, mentre il
secondo funge da preriscaldo per un secondo bollitore,
sempre da 800 litri, integrato pure quest’ultimo dal
generatore a condensazione.
61
