TURBOBLOCK PLUS VM

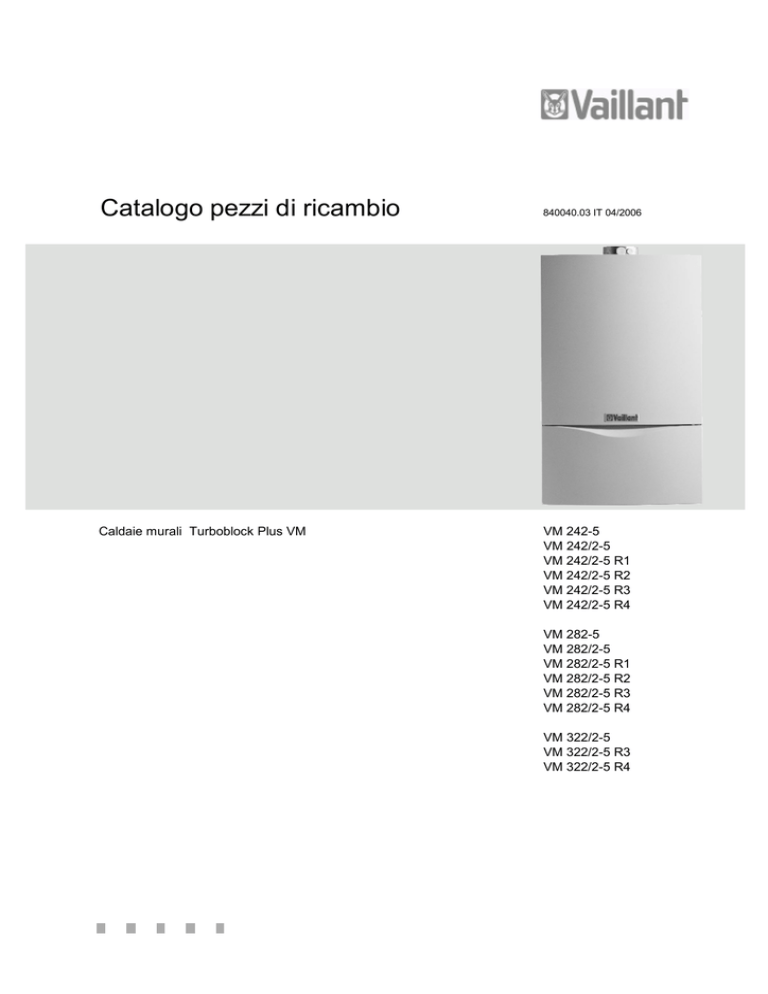

Catalogo pezzi di ricambio Caldaie murali Turboblock Plus VM 840040.03 IT 04/2006 VM 242-5 VM 242/2-5 VM 242/2-5 R1 VM 242/2-5 R2 VM 242/2-5 R3 VM 242/2-5 R4 VM 282-5 VM 282/2-5 VM 282/2-5 R1 VM 282/2-5 R2 VM 282/2-5 R3 VM 282/2-5 R4 VM 322/2-5 VM 322/2-5 R3 VM 322/2-5 R4 Indice Panoramica gruppo di costruzione VM 242 -5 VM 282 -5 Pagina 3 04 Bruciatore Pagina 4 05 Gruppo gas Pagina 6 06 Scambiatori Pagina 8 07a Rivestimento Pagina 10 07b Camera stagna Pagina 12 08a Parte idraulica Pagina 14 08b Accessori Pagina 18 12 Scatola comandi Pagina 20 Panoramica gruppo di costruzione VM 242 /2-5 VM 282 /2-5 Pagina 23 04 Bruciatore Pagina 24 05 Gruppo gas Pagina 26 06 Scambiatori Pagina 28 07a Rivestimento Pagina 30 07b Camera stagna Pagina 32 08a Parte idraulica Pagina 34 08b Accessori Pagina 38 12 Scatola comandi Pagina 40 Panoramica gruppo di costruzione VM 242 /2-5 R1-R4 VM 282 /2-5 R1-R4 VM 322/2-5, VM 322 /2-5 R3,R4 Pagina 43 04 Bruciatore Pagina 44 05 Gruppo gas Pagina 46 06 Scambiatori Pagina 48 07a Rivestimento Pagina 50 07b Camera stagna Pagina 52 08a Parte idraulica Pagina 54 08b Accessori Pagina 58 12 Scatola comandi Pagina 60 Note Pagina 62 L'eventuale riparazione dei prodotti dovrà essere effettuata solamente da personale professionalmente qualificato, utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza e la funzionalita dell'apparecchio. In caso di manomissione o di utilizzo di componenti non originali, è esclusa ogni responsabilità del costruttore. Inoltre, in tal caso, la certificazione di prodotto non può essere ritenuta valida, conformemente a quanto previsto dalla normativa nazionale ed europea. Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 1 2 840040.03 IT 04/2006 Panoramica gruppo di costruzione VM 242-5 VM 282-5 02-00-037 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 3 04 Bruciatore VM 242-5 VM 282-5 4 840040.03 IT 04/2006 04 Bruciatore VM 242-5 VM 282-5 Pos. Codice Descrizione 02-04-035 Note 01 031500 gruppo camera VM 242-5, con il pezzo no. 02 01 031501 gruppo camera VM 282-5, con il pezzo no. 02 02 118937 vite 03 126752 rampa ugelli, cpl. H VM 242-5 H, con pezzi no. 02,04 03 126755 rampa ugelli, cpl. B VM 242-5 B, con pezzi no. 02,04 03 126753 rampa ugelli, cpl. H VM 282-5 H, con pezzi no. 02,04 03 126756 rampa ugelli, cpl. B VM 282-5 B, con pezzi no. 02,04 04 981142 guarnizione (set di 10 pz.) 05 090724 elettrodo di acc. e riv. 06 235715 vite 07 256116 cablaggio 08 - - solo per Atmoblock 09 - - non per questi apparecchi Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con il pezzo no. 06 5 05 Gruppo gas VM 242-5 VM 282-5 6 840040.03 IT 04/2006 05 Gruppo gas VM 242-5 VM 282-5 Pos. Codice 00 201995 Descrizione 02-05-011 kit di trasformazione B (SIT) 00 201992 kit di trasformazione B (Honeywell) VM 242,282-5 H Honeywell, non raffigurato 00 201996 kit di trasformazione H (SIT) VM 242,282-5 B SIT, non raffigurato 00 201993 kit di trasformazione H (Honeywell) VM 242,282-5 B Honeywell, non raffigurato 01 053462 valvola gas, cpl. H VM/VMW ...-5 H SIT, con pezzi no. 05,09,11,12 01 053463 valvola gas, cpl. B VM/VMW ...-5 B SIT, con pezzi no. 05,10,11,12 01 053473 valvola gas, cpl. H VM/VMW ...-5 H Honeywell, con pezzi no. 05,09,11,12 01 053499 valvola gas, cpl. B VM/VMW ...-5 B Honeywell, con pezzi no. 05,10,11,12 02 090915 cavo di collegamento SIT 02 090929 cavo di collegamento Honeywell 04 123467 tubo gas con pezzi no. 05,06,07 05 982319 guarnizione 06 981140 guarnizione (set di 10 pz.) 07 219622 molla di bloccaggio (set di 10 pz.) 08 123423 tubo 09 981142 guarnizione (set di 10 pz.) 10 049750 pre-ugello (2 x 3,50) VM 242-5 B 10 049752 pre-ugello (2 x 4,00) VM 282-5 B 11 147759 adattatore con pezzi no. 05,09,10,12 12 105901 vite M4x10 (kit di 10 p.) 13 980765 guarnizione rossa Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242,282-5 H SIT, non raffigurato VM 242,282-5, con pezzi no. 09,10 7 06 Scambiatori VM 242-5 VM 282-5 8 840040.03 IT 04/2006 06 Scambiatori VM 242-5 VM 282-5 Pos. Codice 01 064714 Descrizione 02-06-036 scambiatore primario 24kW 01 104596 scambiatore primario 28kW 02 252805 sonda NTC 03 981151 guarnizione (set di 10 pz.) 04 219621 molla di bloccaggio (set di 10 pz.) 05 235715 vite 06 117546 camera combustione, 24kW VM 242-5, con il pezzo no. 05 06 117545 camera combustione, 28-32kW VM 282-5, con il pezzo no. 05 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242-5, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario VM 282-5, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario 9 07a Rivestimento VM 242-5 VM 282-5 10 840040.03 IT 04/2006 07a Rivestimento VM 242-5 VM 282-5 Pos. Codice Descrizione 02-07-039 Note 01 067314 rivestimento, cpl. 02 079533 pannello di protezione 03 209714 coperchio, rivestimento 03 078954 coperchio, rivestimento (metallo) fino a 09/02, con il pezzo no. 07 03a 078978 coperchio, rivestimento a partire 09/02 03a 078345 coperchio, rivestimento (metallo) a partire 09/02, con il pezzo no. 07 04 219620 clip (set di 10 pezzi) 05 219619 clip (set di 10 pezzi) 06 076629 isolamento, cpl. 07 188742 molla (set di 2 pz.) 08 118096 targhetta marchio Vaillant 09 098919 supporto fino a 09/02 09a 091417 supporto (kit montaggio) a partire 09/02 10 290811 clip (set di 4 pezzi) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con pezzi no. 04,05,08 fino a 09/02 solo per balkon 11 07b Camera stagna VM 242-5 VM 282-5 12 840040.03 IT 04/2006 07b Camera stagna VM 242-5 VM 282-5 Pos. Codice Descrizione 02-07-040 Note 01 077793 collettore fumi 01 077794 collettore fumi VM 242-5, con il pezzo no. 04 VM 282-5, con il pezzo no. 04 01a - - non per questi apparecchi 02 190215 ventilatore con pezzi no. 03,05 02a - - non per questi apparecchi 03 235715 vite 04 210981 beccuccio 05 094282 raccordo pitot, cpl. 06 256116 cablaggio 07 084139 tubi collegamento pressostato 08 0020018138 pressostato con il pezzo no. 07 09 078910 coperchio, cpl. con pezzi no. 10,11,12 09a 0020029605 clip (set di 10 pezzi) 10 139472 tappo (set) 11 - - 12 981048 set guarnizioni camera stagna MVL + FIME non piú fornibile, sostituzione vedi pos. 09 (coperchio, cpl.) 13 194166 anello di riduzione F/F0/F1/F2 13a - - non per questi apparecchi 14 083384 raccordo scarico fumi con il pezzo no. 18 15 133627 tubi presa pressione 16 980765 guarnizione rossa 17 980766 guarnizione 18 981178 guarnizione Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 13 08a Parte idraulica VM 242-5 VM 282-5 14 840040.03 IT 04/2006 08a Parte idraulica VM 242-5 VM 282-5 Pos. Codice Descrizione 02-08-088 Note 01 160928 pompa, VP5 02 061707 valvola scarico aria automatica con pezzi no. 03,44 03 118951 vite 04 019383 tubo di raccordo con pezzi no. 39,44,46 05 019379 tubo di raccordo 05 023222 tubo di raccordo con sonda NTC 05 019381 tubo di raccordo 05 104597 tubo di raccordo con sonda NTC 06 019385 tubo di raccordo 06 023223 tubo di raccordo, cpl. 06 019387 tubo di raccordo 06 104602 tubo di raccordo, cpl. VM 242-5, con pezzi no. 34,39,44, solamente per scambiatore dotato di sonda NTC! VM 242-5, con pezzi no. 34,39,44, solamente per scambiatore senza sonda NTC! VM 282-5, con pezzi no. 34,39,44, solamente per scambiatore dotato di sonda NTC! VM 282-5, con pezzi no. 34,39,44, solamente per scambiatore senza sonda NTC! VM 242-5, con pezzi no. 34,39,44,46, solamente per scambiatore dotato di sonda NTC! VM 242-5, con pezzi no. 34,39,44,46, solamente per scambiatore senza sonda NTC! VM 282-5, con pezzi no. 34,39,44,46, solamente per scambiatore dotato di sonda NTC! VM 282-5, con pezzi no. 34,39,44,46, solamente per scambiatore senza sonda NTC! 07 252805 sonda NTC 08 256116 cablaggio 09 019391 tubo di raccordo con pezzi no. 35,39 10 150240 by-pass automatico, cpl. 2,5m con pezzi no. 35,39,42 10 150242 by-pass automatico, cpl. 1,7m con pezzi no. 35,39,42 10 150243 by-pass automatico, cpl. 3,5m con pezzi no. 35,39,42 11a 019390 tubo di raccordo con pezzi no. 35,42 12 252457 valvola 3 vie con pezzi no. 35,39,42 13 140429 servomotore 14 084984 raccordo con il pezzo no. 39 15 088852 bypass, cpl. con pezzi no. 27,45 16 081676 tubo di raccordo con pezzi no. 35,37,42 17 081677 tubo di raccordo con pezzi no. 35,37,44 18 109926 tappo, cpl. con il pezzo no. 44 19a 014675 rubinetto carico senza valvola ritegno con pezzi no. 20,33,38,43 19b 139471 tappo, cpl. con il pezzo no. 43 20 125151 manopola per rubinetto di carico 21 022656 tubo di carico, cpl. con pezzi no. 33,38,43 22 081689 raccordo di carico, cpl. con pezzi no. 35,43 23 019377 tubo di raccordo con pezzi no. 19b,33,35,43,44 24 190732 valvola di sicurezza con pezzi no. 35,42 25 019392 pezzo di raccordo, cpl. con pezzi no. 03,27,30,32,35,36,41,42,44,45 26 101271 manometro con pezzi no. 27,45 26 101270 termomanometro solo per ...-3, con pezzi no. 27,45 27 085751 molla di bloccaggio 28 019372 tubo di raccordo 29 181057 vaso di espansione 10 ltr 32 118937 vite 33 154150 molla di bloccaggio 34 219621 molla di bloccaggio (set di 10 pz.) 35 219622 molla di bloccaggio (set di 10 pz.) 35a 154194 staffa (set di 10 pz.) 36 219623 molla di bloccaggio (set di 10 pz.) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con pezzi no. 36,40,41 pezzo di raccordo, plastico (nero) 15 08a Parte idraulica VM 242-5 VM 282-5 16 840040.03 IT 04/2006 08a Parte idraulica VM 242-5 VM 282-5 Pos. Codice 37 981142 Descrizione 02-08-088 guarnizione (set di 10 pz.) 38 981146 guarnizione (set di 10 pz.) 39 981140 guarnizione (set di 10 pz.) 40 981149 guarnizione (set di 10 pz.) 41 981165 guarnizione (set di 10 pz.) 42 981163 guarnizione (set di 10 pz.) 43 981154 guarnizione (set di 10 pz.) 44 981151 guarnizione (set di 10 pz.) 45 981155 guarnizione (set di 10 pz.) 46 980765 guarnizione rossa Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note 17 08b Accessori VM 242-5 VM 282-5 18 840040.03 IT 04/2006 08b Accessori VM 242-5 VM 282-5 Pos. Codice Descrizione 02-08-083 Note 01 - - sostituito per 135752 (pos. 01a) 01a 135752 rubinetto di raccordo, cpl. sin. e des. 3/4 x 22, con pezzi no. 23,30 (incluso raccordo di prolunga) 02 306200 kit rubinetto acqua EURO IT 3/4 x 22 (accessorio) 03 - - accessorio non disponibile in Italia 04 306202 tubo risc. pro 22 x 1,5 (accessorio), con il pezzo no. 26 05 - - accessorio non disponibile in Italia 06 - - accessorio non disponibile in Italia 07 014714 valvola acqua, cpl. 3/4 x 15 08 097020 raccordo, cpl. (2 pz.) 1/2 x 15, con il pezzo no. 25 09 - - accessorio non disponibile in Italia 10 022756 pezzo di raccordo, cpl. nell'accessorio 306261, con pezzi no. 28,29 11 - - accessorio non disponibile in Italia 12 081445 tubo raccordo, cpl. con il pezzo no. 23 13 - - accessorio non disponibile in Italia 14 253583 sonda bollitore disponibile come accessorio 306257 L=3m 15 - - accessorio non disponibile in Italia 16 - - accessorio non disponibile in Italia 17 306210 kit rubinetto gas 15 x 3/4 (accessorio), con il pezzo no. 20 18 - - accessorio non disponibile in Italia 19 083437 raccordo a compressione, cpl. 15 x 3/4 19 0020012768 raccordo a compressione, cpl. 3/4 x 22 22 x 3/4 20 083435 raccordo a compressione, doppio 15 x 15 21 - - accessorio non disponibile in Italia 22 - - accessorio non disponibile in Italia 23 981152 guarnizione (set di 10 pz.) 17,0 x 24,0 x 1,5 24 - - accessorio non disponibile in Italia 25 980410 guarnizione 15,2 x 18,0 x 8,0 26 981141 guarnizione (set di 10 pz.) 17,0 x 24,0 x 2,0 27 - - accessorio non disponibile in Italia 28 980471 guarnizione 29 981142 guarnizione (set di 10 pz.) 13,0 x 18,3 x 1,5 30 980603 guarnizione 22,2 x 24,6 x 8,0 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 19 12 Scatola comandi VM 242-5 VM 282-5 20 840040.03 IT 04/2006 12 Scatola comandi VM 242-5 VM 282-5 Pos. Codice 00 251961 Descrizione 02-12-029 fusibile 1,25 AT (set di 10 pezzi) Note 00 251955 fusibile 2,0 AT (set di 10 pezzi) 2,0 AT, non raffigurato 01 - - non piú fornibile, sostituito da pos. 01a (deve essere sostituito anche il pannello di chiusura!) con il pezzo no. 05 1,25 AT, non raffigurato 01a 136894 parte anteriore (grigio) 02 088734 chiusura 03 - - 04 136882 coperchio scatola comandi 05 114286 manopole verdi (set di 3 pezzi) verde 05 114288 manopole di regolazione (set di 3 pezzi) grigio 06 130807 display (grigio) 07 - - 08 132925 viti di bloccaggio (set di 10 pezzi) 09 101271 manometro 09 101270 termomanometro 10 287450 trasformatore, cpl. 11 130806 scheda comandi, cpl. 12 256116 cablaggio 13 219629 molla (set di 5 pz.) 14 - - solo per ...-3 15 283815 guarnizione solo per balkon Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! non fornibile solo per ...-3 solo per ...-3 21 22 840040.03 IT 04/2006 Panoramica gruppo di costruzione VM 242/2-5 VM 282/2-5 02-00-037 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 23 04 Bruciatore VM 242/2-5 VM 282/2-5 24 840040.03 IT 04/2006 04 Bruciatore VM 242/2-5 VM 282/2-5 Pos. Codice Descrizione 02-04-035 Note 01 031500 gruppo camera VM 242/2-5, con il pezzo no. 02 01 031501 gruppo camera VM 282/2-5, con il pezzo no. 02 02 118937 vite 03 126780 rampa ugelli, cpl. H VM 242/2-5 H, con pezzi no. 02,04 03 126781 rampa ugelli, cpl. B VM 242/2-5 B, con pezzi no. 02,04 03 126782 rampa ugelli, cpl. H VM 282/2-5 H, con pezzi no. 02,04 03 126783 rampa ugelli, cpl. B VM 282/2-5 B, con pezzi no. 02,04 04 981142 guarnizione (set di 10 pz.) 05 090724 elettrodo di acc. e riv. 06 235715 vite 07 256116 cablaggio 08 - - solo per Atmoblock 09 098916 supporto (set di 2 pezzi) con pezzi no. 02,06 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con il pezzo no. 06 25 05 Gruppo gas VM 242/2-5 VM 282/2-5 26 840040.03 IT 04/2006 05 Gruppo gas VM 242/2-5 VM 282/2-5 Pos. Codice 00 201995 Descrizione 02-05-011 kit di trasformazione B (SIT) 00 201992 kit di trasformazione B (Honeywell) VM 242,282/2-5 H Honeywell, non raffigurato 00 201996 kit di trasformazione H (SIT) VM 242,282/2-5 B SIT, non raffigurato 00 201993 kit di trasformazione H (Honeywell) VM 242,282/2-5 B Honeywell, non raffigurato 01 053462 valvola gas, cpl. H VM/VMW .../2-5 H SIT, con pezzi no. 05,09,11,12 01 053463 valvola gas, cpl. B VM/VMW .../2-5 B SIT, con pezzi no. 05,10,11,12 01 053473 valvola gas, cpl. H VM/VMW .../2-5 H Honeywell, con pezzi no. 05,09,11,12 01 053499 valvola gas, cpl. B VM/VMW .../2-5 B Honeywell, con pezzi no. 05,10,11,12 02 090915 cavo di collegamento SIT 02 090929 cavo di collegamento Honeywell 04 123467 tubo gas con pezzi no. 05,06,07 05 982319 guarnizione 06 981140 guarnizione (set di 10 pz.) 07 219622 molla di bloccaggio (set di 10 pz.) 08 123423 tubo 09 981142 guarnizione (set di 10 pz.) 10 049750 pre-ugello (2 x 3,50) VM 242/2-5 B 10 049752 pre-ugello (2 x 4,00) VM 282/2-5 B 11 147759 adattatore con pezzi no. 05,09,10,12 12 105901 vite M4x10 (kit di 10 p.) 13 980765 guarnizione rossa Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242,282/2-5 H SIT, non raffigurato VM 242,282/2-5, con pezzi no. 09,10 27 06 Scambiatori VM 242/2-5 VM 282/2-5 28 840040.03 IT 04/2006 06 Scambiatori VM 242/2-5 VM 282/2-5 Pos. Codice 01 064714 Descrizione 02-06-036 scambiatore primario 24kW 01 104596 scambiatore primario 28kW 02 252805 sonda NTC 03 981151 guarnizione (set di 10 pz.) 04 219621 molla di bloccaggio (set di 10 pz.) 05 235715 vite 06 117546 camera combustione, 24kW VM 242/2-5, con il pezzo no. 05 06 117545 camera combustione, 28-32kW VM 282/2-5, con il pezzo no. 05 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242/2-5, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario VM 282/2-5, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario 29 07a Rivestimento VM 242/2-5 VM 282/2-5 30 840040.03 IT 04/2006 07a Rivestimento VM 242/2-5 VM 282/2-5 Pos. Codice Descrizione 02-07-039 Note 01 067314 rivestimento, cpl. 02 079533 pannello di protezione 03 209714 coperchio, rivestimento 03 078954 coperchio, rivestimento (metallo) fino a 09/02, con il pezzo no. 07 03a 078978 coperchio, rivestimento a partire 09/02 03a 078345 coperchio, rivestimento (metallo) a partire 09/02, con il pezzo no. 07 04 219620 clip (set di 10 pezzi) 05 219619 clip (set di 10 pezzi) 06 076629 isolamento, cpl. 07 188742 molla (set di 2 pz.) 08 118096 targhetta marchio Vaillant 09 098919 supporto fino a 09/02 09a 091417 supporto (kit montaggio) a partire 09/02 10 290811 clip (set di 4 pezzi) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con pezzi no. 04,05,08 fino a 09/02 solo per balkon 31 07b Camera stagna VM 242/2-5 VM 282/2-5 32 840040.03 IT 04/2006 07b Camera stagna VM 242/2-5 VM 282/2-5 Pos. Codice Descrizione 02-07-040 Note 01 077793 collettore fumi 01 077794 collettore fumi VM 242/2-5, con il pezzo no. 04 VM 282/2-5, con il pezzo no. 04 01a - - non per questi apparecchi 02 190215 ventilatore con pezzi no. 03,05 02a - - non per questi apparecchi 03 235715 vite 04 210981 beccuccio 05 094282 raccordo pitot, cpl. 06 256116 cablaggio 07 084139 tubi collegamento pressostato 08 0020018138 pressostato con il pezzo no. 07 09 078910 coperchio, cpl. con pezzi no. 10,11,12 09a 0020029605 clip (set di 10 pezzi) 10 139472 tappo (set) 11 - - 12 981048 set guarnizioni camera stagna MVL + FIME non piú fornibile, sostituzione vedi pos. 09 (coperchio, cpl.) 13 194166 anello di riduzione F/F0/F1/F2 13a - - non per questi apparecchi 14 083384 raccordo scarico fumi con il pezzo no. 18 15 133627 tubi presa pressione 16 980765 guarnizione rossa 17 980766 guarnizione 18 981178 guarnizione Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 33 08a Parte idraulica VM 242/2-5 VM 282/2-5 34 840040.03 IT 04/2006 08a Parte idraulica VM 242/2-5 VM 282/2-5 Pos. Codice Descrizione 02-08-088 Note 01 160928 pompa, VP5 02 061707 valvola scarico aria automatica con pezzi no. 03,44 03 118951 vite 04 019383 tubo di raccordo con pezzi no. 39,44,46 05 019379 tubo di raccordo 05 023222 tubo di raccordo con sonda NTC 05 019381 tubo di raccordo 05 104597 tubo di raccordo con sonda NTC 06 022777 tubo di raccordo, cpl. 06 023223 tubo di raccordo, cpl. 06 022778 tubo di raccordo, cpl. 06 104602 tubo di raccordo, cpl. VM 242/2-5, con pezzi no. 34,39,44, solamente per scambiatore dotato di sonda NTC! VM 242/2-5, con pezzi no. 34,39,44, solamente per scambiatore senza sonda NTC! VM 282/2-5, con pezzi no. 34,39,44, solamente per scambiatore dotato di sonda NTC! VM 282/2-5, con pezzi no. 34,39,44, solamente per scambiatore senza sonda NTC! VM 242/2-5, con pezzi no. 34,39,44,46, solamente per scambiatore dotato di sonda NTC! VM 242/2-5, con pezzi no. 34,39,44,46, solamente per scambiatore senza sonda NTC! VM 282/2-5, con pezzi no. 34,39,44,46, solamente per scambiatore dotato di sonda NTC! VM 282/2-5, con pezzi no. 34,39,44,46, solamente per scambiatore senza sonda NTC! 07 252805 sonda NTC 08 256116 cablaggio 09 022784 tubo di raccordo, cpl. con pezzi no. 35,39 10 150240 by-pass automatico, cpl. 2,5m con pezzi no. 35,39,42 10 150242 by-pass automatico, cpl. 1,7m con pezzi no. 35,39,42 10 150243 by-pass automatico, cpl. 3,5m con pezzi no. 35,39,42 11a 019390 tubo di raccordo con pezzi no. 35,42 12 252457 valvola 3 vie con pezzi no. 35,39,42 13 140429 servomotore 14 084984 raccordo con il pezzo no. 39 15 088852 bypass, cpl. con pezzi no. 27,45 16 022781 tubo di raccordo, cpl. con pezzi no. 35,37,42 17 081677 tubo di raccordo con pezzi no. 35,37,44 18 109926 tappo, cpl. con il pezzo no. 44 19a 014675 rubinetto carico senza valvola ritegno con pezzi no. 20,33,38,43 19b 139471 tappo, cpl. con il pezzo no. 43 20 125151 manopola per rubinetto di carico 21 022656 tubo di carico, cpl. con pezzi no. 33,38,43 22 081689 raccordo di carico, cpl. con pezzi no. 35,43 23 019377 tubo di raccordo con pezzi no. 19b,33,35,43,44 24 190732 valvola di sicurezza con pezzi no. 35,42 25 019392 pezzo di raccordo, cpl. con pezzi no. 03,27,30,32,35,36,41,42,44,45 26 101271 manometro con pezzi no. 27,45 26 101270 termomanometro solo per ...-3, con pezzi no. 27,45 27 085751 molla di bloccaggio 28 019372 tubo di raccordo 29 181057 vaso di espansione 10 ltr 32 118937 vite 33 154150 molla di bloccaggio 34 219621 molla di bloccaggio (set di 10 pz.) 35 219622 molla di bloccaggio (set di 10 pz.) 35a 154194 staffa (set di 10 pz.) 36 219623 molla di bloccaggio (set di 10 pz.) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con pezzi no. 36,40,41 pezzo di raccordo, plastico (nero) 35 08a Parte idraulica VM 242/2-5 VM 282/2-5 36 840040.03 IT 04/2006 08a Parte idraulica VM 242/2-5 VM 282/2-5 Pos. Codice 37 981142 Descrizione 02-08-088 guarnizione (set di 10 pz.) 38 981146 guarnizione (set di 10 pz.) 39 981140 guarnizione (set di 10 pz.) 40 981149 guarnizione (set di 10 pz.) 41 981165 guarnizione (set di 10 pz.) 42 981163 guarnizione (set di 10 pz.) 43 981154 guarnizione (set di 10 pz.) 44 981151 guarnizione (set di 10 pz.) 45 981155 guarnizione (set di 10 pz.) 46 980765 guarnizione rossa Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note 37 08b Accessori VM 242/2-5 VM 282/2-5 38 840040.03 IT 04/2006 08b Accessori VM 242/2-5 VM 282/2-5 Pos. Codice Descrizione 02-08-083 Note 01 - - sostituito per 135752 (pos. 01a) 01a 135752 rubinetto di raccordo, cpl. sin. e des. 3/4 x 22, con pezzi no. 23,30 (incluso raccordo di prolunga) 02 306200 kit rubinetto acqua EURO IT 3/4 x 22 (accessorio) 03 - - accessorio non disponibile in Italia 04 306202 tubo risc. pro 22 x 1,5 (accessorio), con il pezzo no. 26 05 - - accessorio non disponibile in Italia 06 - - accessorio non disponibile in Italia 07 014714 valvola acqua, cpl. 3/4 x 15 08 097020 raccordo, cpl. (2 pz.) 1/2 x 15, con il pezzo no. 25 09 - - accessorio non disponibile in Italia 10 022756 pezzo di raccordo, cpl. nell'accessorio 306261, con pezzi no. 28,29 11 - - accessorio non disponibile in Italia 12 081445 tubo raccordo, cpl. con il pezzo no. 23 13 - - accessorio non disponibile in Italia 14 253583 sonda bollitore disponibile come accessorio 306257 L=3m 15 - - accessorio non disponibile in Italia 16 - - accessorio non disponibile in Italia 17 306210 kit rubinetto gas 15 x 3/4 (accessorio), con il pezzo no. 20 18 - - accessorio non disponibile in Italia 19 083437 raccordo a compressione, cpl. 15 x 3/4 19 0020012768 raccordo a compressione, cpl. 3/4 x 22 22 x 3/4 20 083435 raccordo a compressione, doppio 15 x 15 21 - - accessorio non disponibile in Italia 22 - - accessorio non disponibile in Italia 23 981152 guarnizione (set di 10 pz.) 17,0 x 24,0 x 1,5 24 - - accessorio non disponibile in Italia 25 980410 guarnizione 15,2 x 18,0 x 8,0 26 981141 guarnizione (set di 10 pz.) 17,0 x 24,0 x 2,0 27 - - accessorio non disponibile in Italia 28 980471 guarnizione 29 981142 guarnizione (set di 10 pz.) 13,0 x 18,3 x 1,5 30 980603 guarnizione 22,2 x 24,6 x 8,0 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 39 12 Scatola comandi VM 242/2-5 VM 282/2-5 40 840040.03 IT 04/2006 12 Scatola comandi VM 242/2-5 VM 282/2-5 Pos. Codice 00 251961 Descrizione 02-12-029 fusibile 1,25 AT (set di 10 pezzi) Note 00 251955 fusibile 2,0 AT (set di 10 pezzi) 2,0 AT, non raffigurato 01 - - non piú fornibile, sostituito da pos. 01a (deve essere sostituito anche il pannello di chiusura!) con il pezzo no. 05 1,25 AT, non raffigurato 01a 136894 parte anteriore (grigio) 02 088734 chiusura 03 - - 04 136882 coperchio scatola comandi 05 114286 manopole verdi (set di 3 pezzi) verde 05 114288 manopole di regolazione (set di 3 pezzi) grigio 06 130807 display (grigio) 07 - - 08 132925 viti di bloccaggio (set di 10 pezzi) 09 101271 manometro 09 101270 termomanometro 10 287450 trasformatore, cpl. 11 130806 scheda comandi, cpl. 12 256116 cablaggio 13 219629 molla (set di 5 pz.) 14 - - solo per ...-3 15 283815 guarnizione solo per balkon Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! non fornibile solo per ...-3 solo per ...-3 41 42 840040.03 IT 04/2006 Panoramica gruppo di costruzione VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 02-00-037 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 43 04 Bruciatore VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 44 840040.03 IT 04/2006 04 Bruciatore VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-04-035 Note 01 031500 gruppo camera VM 242/2-5 R1-R4, con il pezzo no. 02 01 031501 gruppo camera VM 282/2-5 R1-R4, con il pezzo no. 02 01 031532 gruppo camera VM 322/2-5, 322/2-5 R3,R4, con il pezzo no. 02 02 118937 vite 03 126780 rampa ugelli, cpl. H VM 242/2-5 R1-R4 H, con pezzi no. 02,04 03 126781 rampa ugelli, cpl. B VM 242/2-5 R1-R4 B, con pezzi no. 02,04 03 126782 rampa ugelli, cpl. H VM 282/2-5 R1-R4 H, con pezzi no. 02,04 03 126783 rampa ugelli, cpl. B VM 282/2-5 R1-R4 B, con pezzi no. 02,04 03 126795 rampa ugelli, cpl. H VM 322/2-5 H, 322/2-5 R3,R4 H, con pezzi no. 02,04 03 126796 rampa ugelli, cpl. B VM 322/2-5 B, 322/2-5 R3,R4 B, con pezzi no. 02,04 04 981142 guarnizione (set di 10 pz.) 05 090724 elettrodo di acc. e riv. VM 242,282/2-5 R1-R4, con il pezzo no. 06 05 090751 elettrodo di acc. e riv. VM 322/2-5, 322/2-5 R3,R4, con il pezzo no. 06 06 235715 vite 07 256116 cablaggio VM 242,282/2-5 R1-R4 07 256277 cablaggio VM 322/2-5, 322/2-5 R3,R4 08 - - solo per Atmoblock 09 098916 supporto (set di 2 pezzi) con pezzi no. 02,06 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 45 05 Gruppo gas VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 46 840040.03 IT 04/2006 05 Gruppo gas VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice 00 202084 Descrizione 02-05-019 kit di trasformazione B 00 202096 kit di trasformazione H VM 242...322/2-5 R1-R4 B, 322/2-5 B, non raffigurato 01 053560 valvola gas, cpl. H VM ../2-5 R1-R4 H, 322/2-5 H, con il pezzo no. 09 01 053561 valvola gas, cpl. B VM ../2-5 R1-R4 B, 322/2-5 B, con il pezzo no. 09 02 090915 cavo di collegamento 03 123526 tubo gas ingresso valvola 04 235715 vite 05 123522 tubo gas uscita valvola 06 980765 guarnizione rossa 07 981142 guarnizione (set di 10 pz.) 08 049749 pre-ugello (2 x 3,25) VM 242/2-5 R1-R4 B, con il pezzo no. 09 08 049750 pre-ugello (2 x 3,50) VM 282/2-5 R1-R4 B, con il pezzo no. 09 08 049749 pre-ugello (2 x 3,25) VM 322/2-5 B, 322/2-5 R3,R4 B, con il pezzo no. 09 09 981307 guarnizione (set di 10 pz.) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242...322/2-5 R1-R4 H, 322/2-5 H, non raffigurato con pezzi no. 04,09 con pezzi no. 06,07,09 47 06 Scambiatori VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 48 840040.03 IT 04/2006 06 Scambiatori VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice 01 064714 Descrizione 02-06-036 scambiatore primario 24kW 01 104596 scambiatore primario 28kW 01 065151 scambiatore primario 32kW 02 252805 sonda NTC 03 981151 guarnizione (set di 10 pz.) 04 219621 molla di bloccaggio (set di 10 pz.) 05 235715 vite 06 117546 camera combustione, 24kW VM 242/2-5 R1-R4, con il pezzo no. 05 06 117545 camera combustione, 28-32kW VM 282/2-5 R1-R4, 322/2-5, 322/2-5 R3,R4, con il pezzo no. 05 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note VM 242/2-5 R1-R4, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario VM 282/2-5 R1-R4, con pezzi no. 03,04, include i due tubi di collegamento allo scambiatore primario VM 322/2-5, 322/2-5 R3,R4, con pezzi no. 03,04 49 07a Rivestimento VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 50 840040.03 IT 04/2006 07a Rivestimento VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-07-039 Note 01 067314 rivestimento, cpl. 02 079533 pannello di protezione 03 209714 coperchio, rivestimento 03 078954 coperchio, rivestimento (metallo) fino a 09/02; con il pezzo no. 07 03a 078978 coperchio, rivestimento a partire 09/02 03a 078345 coperchio, rivestimento (metallo) a partire 09/02; con il pezzo no. 07 04 219620 clip (set di 10 pezzi) 05 219619 clip (set di 10 pezzi) 06 076629 isolamento, cpl. 07 188742 molla (set di 2 pz.) 08 118096 targhetta marchio Vaillant 09 098919 supporto fino a 09/02 09a 091417 supporto (kit montaggio) a partire 09/02 10 290811 clip (set di 4 pezzi) Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! con pezzi no. 04,05,08 fino a 09/02 solo per balkon 51 07b Camera stagna VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 52 840040.03 IT 04/2006 07b Camera stagna VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-07-040 Note 01 077793 collettore fumi 01 077794 collettore fumi VM 242/2-5 R1, con il pezzo no. 04 VM 282/2-5 R1, 322/2-5, 322/2-5 R3,R4, con il pezzo no. 04 01a 097725 collettore fumi VM 242/2-5 R2-R4, con il pezzo no. 04 01a 097726 collettore fumi VM 282/2-5 R2-R4, con il pezzo no. 04 02 190215 ventilatore VM 242,282/2-5 R1, con pezzi no. 03,05 02 190261 ventilatore VM 322/2-5, 322/2-5 R3,R4, con pezzi no. 03,05 02a 0020020008 ventilatore VM 242,282/2-5 R2-R4, con pezzi no. 03,05,18 03 235715 vite 04 210981 beccuccio 05 094282 raccordo pitot, cpl. MVL + FIME 06 256116 cablaggio VM 242,282/2-5 R1-R4 06 256277 cablaggio VM 322/2-5, 322/2-5 R3,R4 07 084139 tubi collegamento pressostato 08 0020018138 pressostato con il pezzo no. 07 con pezzi no. 10,11,12 09 078910 coperchio, cpl. 09a 0020029605 clip (set di 10 pezzi) 10 139472 tappo (set) 11 - - 12 981048 set guarnizioni camera stagna 13 194166 anello di riduzione F/F0/F1/F2 VM 242,282/2-5 R1 13 194170 anello di riduzione F-F2 VM 322/2-5, 322/2-5 R3,R4 13a 194178 anello di riduzione A/B/C/D VM 242,282/2-5 R2-R4 14 083384 raccordo scarico fumi non per ...R2-R4; con il pezzo no. 18 15 133627 tubi presa pressione 16 980765 guarnizione rossa 17 980766 guarnizione 18 981178 guarnizione Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! non piú fornibile; sostituzione vedi pos. 09 (coperchio, cpl.) 53 08a Parte idraulica VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 54 840040.03 IT 04/2006 08a Parte idraulica VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-08-088 Note 01 160928 pompa, VP5 VM 242,282/2-5 R1-R4, con pezzi no. 03,44 01 160977 pompa, VP5/2 S2 VM 322/2-5, 322/2-5 R3,R4, con pezzi no. 03,44 02 061707 valvola scarico aria automatica solo per pompa Grundfos 02 104521 valvola scarico aria automatica solo per pompa WILO 03 118951 vite 04 019383 tubo di raccordo con pezzi no. 39,44,46 05 019379 tubo di raccordo 05 023222 tubo di raccordo con sonda NTC 05 019381 tubo di raccordo 05 104597 tubo di raccordo con sonda NTC 05 019381 tubo di raccordo VM 242/2-5 R1-R3, con pezzi no. 34,39,44; solamente per scambiatore dotato di sonda NTC! VM 242/2-5 R1-R3, VM 242/2-5 R4, con pezzi no. 34,39,44; solamente per scambiatore senza sonda NTC! VM 282/2-5 R1-R3, con pezzi no. 34,39,44; solamente per scambiatore dotato di sonda NTC! VM 282/2-5 R1-R3, VM 282/2-5 R4, con pezzi no. 34,39,44; solamente per scambiatore senza sonda NTC! VM 322/2-5, 322/2-5 R3,R4, con pezzi no. 34,39,44 06 022777 tubo di raccordo, cpl. 06 023223 tubo di raccordo, cpl. 06 022778 tubo di raccordo, cpl. 06 104602 tubo di raccordo, cpl. 06 022778 tubo di raccordo, cpl. 07 252805 sonda NTC 08 256116 cablaggio VM 242,282/2-5 R1-R4 08 256277 cablaggio VM 322/2-5, 322/2-5 R3,R4 09 022784 tubo di raccordo, cpl. con pezzi no. 35,39 10 150240 by-pass automatico, cpl. 2,5m con pezzi no. 35,39,42 10 150242 by-pass automatico, cpl. 1,7m con pezzi no. 35,39,42 10 150243 by-pass automatico, cpl. 3,5m con pezzi no. 35,39,42 11a 019390 tubo di raccordo con pezzi no. 35,42 12 252457 valvola 3 vie con pezzi no. 35,39,42 13 140429 servomotore 14 084984 raccordo con il pezzo no. 39 15 088852 bypass, cpl. con pezzi no. 27,45 16 022781 tubo di raccordo, cpl. con pezzi no. 35,37,42 17 081677 tubo di raccordo con pezzi no. 35,37,44 18 109926 tappo, cpl. con il pezzo no. 44 19a 014675 rubinetto carico senza valvola ritegno con pezzi no. 20,33,38,43 19b 139471 tappo, cpl. con il pezzo no. 43 20 125151 manopola per rubinetto di carico 21 022656 tubo di carico, cpl. con pezzi no. 33,38,43 22 081689 raccordo di carico, cpl. con pezzi no. 35,43 23 019377 tubo di raccordo con pezzi no. 19b,33,35,43,44 24 190732 valvola di sicurezza con pezzi no. 35,42 25 019392 pezzo di raccordo, cpl. con pezzi no. 03,27,30,32,35,36,41,42,44,45 26 101271 manometro con pezzi no. 27,45 26 101270 termomanometro solo per ...-3; con pezzi no. 27,45 27 085751 molla di bloccaggio 28 019372 tubo di raccordo 29 181057 vaso di espansione 10 ltr Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! VM 242/2-5 R1-R3, con pezzi no. 34,39,44,46; solamente per scambiatore dotato di sonda NTC! VM 242/2-5 R1-R3, VM 242/2-5 R4, con pezzi no. 34,39,44,46; solamente per scambiatore senza sonda NTC! VM 282/2-5 R1-R3, con pezzi no. 34,39,44,46; solamente per scambiatore dotato di sonda NTC! VM 282/2-5 R1-R3, VM 282/2-5 R4, con pezzi no. 34,39,44,46; solamente per scambiatore senza sonda NTC! VM 322/2-5, 322/2-5 R3,R4, con pezzi no. 34,39,44,46 con pezzi no. 36,40,41 55 08a Parte idraulica VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 56 840040.03 IT 04/2006 08a Parte idraulica VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-08-088 32 118937 vite 33 154150 molla di bloccaggio 34 219621 molla di bloccaggio (set di 10 pz.) 35 219622 molla di bloccaggio (set di 10 pz.) 35a 154194 staffa (set di 10 pz.) 36 219623 molla di bloccaggio (set di 10 pz.) 37 981142 guarnizione (set di 10 pz.) 38 981146 guarnizione (set di 10 pz.) 39 981140 guarnizione (set di 10 pz.) 40 981149 guarnizione (set di 10 pz.) 41 981165 guarnizione (set di 10 pz.) 42 981163 guarnizione (set di 10 pz.) 43 981154 guarnizione (set di 10 pz.) 44 981151 guarnizione (set di 10 pz.) 45 981155 guarnizione (set di 10 pz.) 46 980765 guarnizione rossa Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! Note pezzo di raccordo, plastico (nero) 57 08b Accessori VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 58 840040.03 IT 04/2006 08b Accessori VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice Descrizione 02-08-083 Note 01 - - sostituito per 135752 (pos. 01a) 01a 135752 rubinetto di raccordo, cpl. sin. e des. 3/4 x 22, con pezzi no. 23,30 (incluso raccordo di prolunga) 02 306200 kit rubinetto acqua EURO IT 3/4 x 22 (accessorio) 03 - - accessorio non disponibile in Italia 04 306202 tubo risc. pro 22 x 1,5 (accessorio), con il pezzo no. 26 05 - - accessorio non disponibile in Italia 06 - - accessorio non disponibile in Italia 07 014714 valvola acqua, cpl. 3/4 x 15 08 097020 raccordo, cpl. (2 pz.) 1/2 x 15, con il pezzo no. 25 09 - - accessorio non disponibile in Italia 10 022756 pezzo di raccordo, cpl. nell'accessorio 306261, con pezzi no. 28,29 11 - - accessorio non disponibile in Italia 12 081445 tubo raccordo, cpl. con il pezzo no. 23 13 - - accessorio non disponibile in Italia 14 253583 sonda bollitore disponibile come accessorio 306257 L=3m 15 - - accessorio non disponibile in Italia 16 - - accessorio non disponibile in Italia 17 306210 kit rubinetto gas 15 x 3/4 (accessorio), con il pezzo no. 20 18 - - accessorio non disponibile in Italia 19 083437 raccordo a compressione, cpl. 15 x 3/4 19 0020012768 raccordo a compressione, cpl. 3/4 x 22 22 x 3/4 20 083435 raccordo a compressione, doppio 15 x 15 21 - - accessorio non disponibile in Italia 22 - - accessorio non disponibile in Italia 23 981152 guarnizione (set di 10 pz.) 17,0 x 24,0 x 1,5 24 - - accessorio non disponibile in Italia 25 980410 guarnizione 15,2 x 18,0 x 8,0 26 981141 guarnizione (set di 10 pz.) 17,0 x 24,0 x 2,0 27 - - accessorio non disponibile in Italia 28 980471 guarnizione 29 981142 guarnizione (set di 10 pz.) 13,0 x 18,3 x 1,5 30 980603 guarnizione 22,2 x 24,6 x 8,0 Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 59 12 Scatola comandi VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 60 840040.03 IT 04/2006 12 Scatola comandi VM 242/2-5 R1, VM 242/2-5 R2, VM 242/2-5 R3, VM 242/2-5 R4 VM 282/2-5 R1, VM 282/2-5 R2, VM 282/2-5 R3, VM 282/2-5 R4 VM 322/2-5, VM 322/2-5 R3, VM 322/2-5 R4 Pos. Codice 00 251961 Descrizione 02-12-029 fusibile 1,25 AT (set di 10 pezzi) Note 00 251955 fusibile 2,0 AT (set di 10 pezzi) 2,0 AT, non raffigurato 01 - - non piú fornibile, sostituito da pos. 01a (deve essere sostituito anche il pannello di chiusura!) con il pezzo no. 05 1,25 AT, non raffigurato 01a 136894 parte anteriore (grigio) 02 088734 chiusura 03 - - 04 136882 coperchio scatola comandi 05 114286 manopole verdi (set di 3 pezzi) verde 05 114288 manopole di regolazione (set di 3 pezzi) grigio 06 130822 display (grigio) 07 - - 08 132925 viti di bloccaggio (set di 10 pezzi) 09 101271 manometro 10 287450 trasformatore, cpl. 11 130806 scheda comandi, cpl. VM 242,282/2-5 R1-R3 11 130827 scheda comandi, cpl. 32kW VM 322/2-5, 322/2-5 R3 11 0020028413 scheda comandi, cpl. VM ... R4 12 256116 cablaggio VM 242,282/2-5 R1-R4 12 256277 cablaggio VM 322/2-5, 322/2-5 R3,R4 13 219629 molla (set di 5 pz.) 14 - - solo per ...-3 15 283815 guarnizione solo per balkon Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! non fornibile non per questi apparecchi 61 Note 62 840040.03 IT 04/2006 Note Con riserva di modifiche! Attenzione: I prezzi lordi sono da rilevare dal vigente listino prezzi! 63 Note 64 840040.03 IT 04/2006 840040.03 IT 04/2006 Con riserva di modifiche! / Attenzione: I prezzi lordi sono da / rilevare dal vigente listino prezzi!
