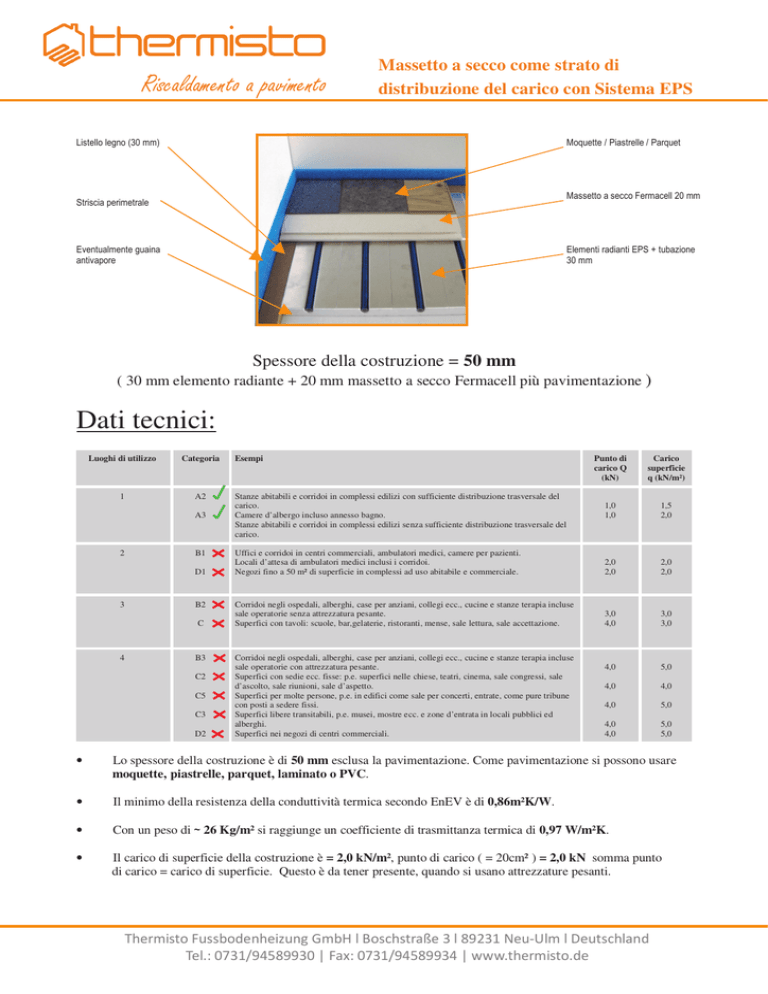

Costruzione con massetto a secco

Riscaldamento a pavimento
Massetto a secco come strato di
distribuzione del carico con Sistema EPS
Listello legno (30 mm)
Moquette / Piastrelle / Parquet
Massetto a secco Fermacell 20 mm
Striscia perimetrale
Eventualmente guaina
antivapore
Elementi radianti EPS + tubazione
30 mm
Spessore della costruzione = 50 mm
( 30 mm elemento radiante + 20 mm massetto a secco Fermacell più pavimentazione )
Dati tecnici:
Luoghi di utilizzo
Categoria
1
A2
A3
2
B1
D1
3
B2
C
4
B3
C2
C5
C3
D2
Esempi
Punto di
carico Q
(kN)
Carico
superficie
q (kN/m²)
1,0
1,0
1,5
2,0
Uffici e corridoi in centri commerciali, ambulatori medici, camere per pazienti.
Locali d’attesa di ambulatori medici inclusi i corridoi.
Negozi fino a 50 m² di superficie in complessi ad uso abitabile e commerciale.
2,0
2,0
2,0
2,0
Corridoi negli ospedali, alberghi, case per anziani, collegi ecc., cucine e stanze terapia incluse
sale operatorie senza attrezzatura pesante.
Superfici con tavoli: scuole, bar,gelaterie, ristoranti, mense, sale lettura, sale accettazione.
3,0
4,0
3,0
3,0
4,0
5,0
4,0
4,0
4,0
5,0
4,0
4,0
5,0
5,0
Stanze abitabili e corridoi in complessi edilizi con sufficiente distribuzione trasversale del
carico.
Camere d’albergo incluso annesso bagno.
Stanze abitabili e corridoi in complessi edilizi senza sufficiente distribuzione trasversale del
carico.
Corridoi negli ospedali, alberghi, case per anziani, collegi ecc., cucine e stanze terapia incluse
sale operatorie con attrezzatura pesante.
Superfici con sedie ecc. fisse: p.e. superfici nelle chiese, teatri, cinema, sale congressi, sale
d’ascolto, sale riunioni, sale d’aspetto.
Superfici per molte persone, p.e. in edifici come sale per concerti, entrate, come pure tribune
con posti a sedere fissi.
Superfici libere transitabili, p.e. musei, mostre ecc. e zone d’entrata in locali pubblici ed
alberghi.
Superfici nei negozi di centri commerciali.
•
Lo spessore della costruzione è di 50 mm esclusa la pavimentazione. Come pavimentazione si possono usare
moquette, piastrelle, parquet, laminato o PVC.
•
Il minimo della resistenza della conduttività termica secondo EnEV è di 0,86m²K/W.
•
Con un peso di ~ 26 Kg/m² si raggiunge un coefficiente di trasmittanza termica di 0,97 W/m²K.
•
Il carico di superficie della costruzione è = 2,0 kN/m², punto di carico ( = 20cm² ) = 2,0 kN somma punto
di carico = carico di superficie. Questo è da tener presente, quando si usano attrezzature pesanti.
Thermisto Fussbodenheizung GmbH l Boschstraße 3 l 89231 Neu-Ulm l Deutschland
Tel.: 0731/94589930 | Fax: 0731/94589934 | www.thermisto.de
Riscaldamento a pavimento
Massetto a secco come strato di
distribuzione del carico con Sistema EPS
Listello legno (30 mm)
Moquette / Piastrelle / Parquet
Massetto a secco Fermacell 25 mm
Striscia perimetrale
Eventualmente guaina
antivapore
Elementi radianti EPS + tubazione
30 mm
Spessore della costruzione = 55 mm
( 30 mm elemento radiante + 25 mm massetto a secco Fermacell più pavimentazione )
Dati tecnici:
Luoghi di utilizzo
Categoria
1
A2
A3
2
B1
D1
3
B2
C
4
B3
C2
C5
C3
D2
Esempi
Punto di
carico Q
(kN)
Carico
superficie
q (kN/m²)
1,0
1,0
1,5
2,0
Uffici e corridoi in centri commerciali, ambulatori medici, camere per pazienti.
Locali d’attesa di ambulatori medici inclusi i corridoi.
Negozi fino a 50 m² di superficie in complessi ad uso abitabile e commerciale.
2,0
2,0
2,0
2,0
Corridoi negli ospedali, alberghi, case per anziani, collegi ecc., cucine e stanze terapia incluse
sale operatorie senza attrezzatura pesante.
Superfici con tavoli: scuole, bar,gelaterie, ristoranti, mense, sale lettura, sale accettazione.
3,0
4,0
3,0
3,0
4,0
5,0
4,0
4,0
4,0
5,0
4,0
4,0
5,0
5,0
Stanze abitabili e corridoi in complessi edilizi con sufficiente distribuzione trasversale del
carico.
Camere d’albergo incluso annesso bagno.
Stanze abitabili e corridoi in complessi edilizi senza sufficiente distribuzione trasversale del
carico.
Corridoi negli ospedali, alberghi, case per anziani, collegi ecc., cucine e stanze terapia incluse
sale operatorie con attrezzatura pesante.
Superfici con sedie ecc. fisse: p.e. superfici nelle chiese, teatri, cinema, sale congressi, sale
d’ascolto, sale riunioni, sale d’aspetto.
Superfici per molte persone, p.e. in edifici come sale per concerti, entrate, come pure tribune
con posti a sedere fissi.
Superfici libere transitabili, p.e. musei, mostre ecc. e zone d’entrata in locali pubblici ed
alberghi.
Superfici nei negozi di centri commerciali.
•
Lo spessore della costruzione è di 55 mm esclusa la pavimentazione. Come pavimentazione si possono usare
moquette, piastrelle, parquet, laminato o PVC.
•
Il minimo della resistenza della conduttività termica secondo EnEV è di 0,86m²K/W.
•
Con un peso di ~ 33 Kg/m² si raggiunge un coefficiente di trasmittanza termica di 0,97 W/m²K .
•
Il carico di superficie della costruzione è = 2,0 kN/m², punto di carico ( = 20cm² ) = 2,0 kN somma punto di
carico = carico di superficie. Questo è da tener presente, quando si usano attrezzature pesanti.
