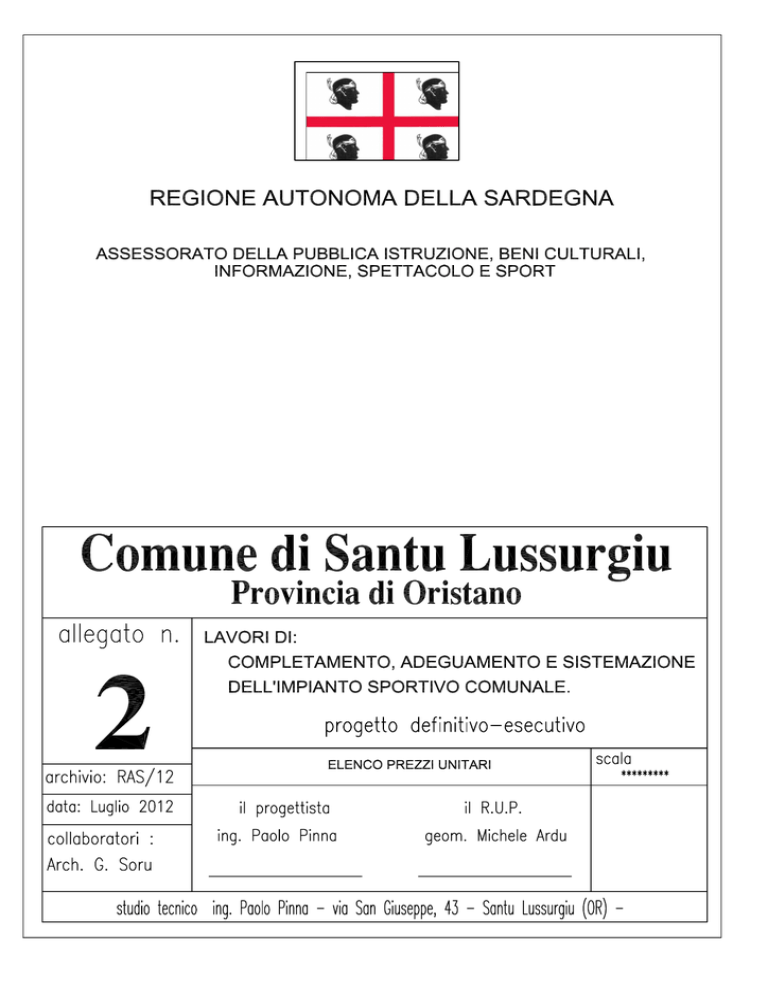

LAVORI DI COMPLETAMENTO, ADEGUAMENTO E
SISTEMAZIONE DELL'IMPIANTO SPORTIVO COMUNALE.
Comune di SANTU LUSSURGIU
Provincia di ORISTANO
OGGETTO:
LAVORI DI COMPLETAMENTO, ADEGUAMENTO E
SISTEMAZIONE DELL'IMPIANTO SPORTIVO
COMUNALE.
COMMITTENTE: AMMIN.NE COMUNALE DI SANTU LUSSURGIU
ELENCO DEI PREZZI UNITARI
SANTU LUSSURGIU, lì LUGLIO 2012
Il Progettista:
ING. PINNA PAOLO
______________________________
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
15000 D.00015.0001.0 SMONTAGGIO E RIPRISTINO DI RECINZIONE IN RETE
001
METALLICA. Smontaggio rete metallica del tipo romboidale su
recinzione metallica esistente e successivo montaggio della medesima
sulla struttura di sostegno costituita da palo zincato ancorato a blocco
di fondazione in calcestruzzo. Compreso il tiro della rete, l'eventuale
aggiunta di filo/treccia in acciaio zincato per sostegno rete ed ogni altro
onere e magistero necessari per il corretto ripristino della recinzione in
rete metallica.
(dieci/53) m
€
10,53
€
28,14
€
58,32
€
4,38
15001 D.00015.0001.0 RECINZIONE METALLICA. Fornitura e posa in opera di rete metallica
002
per recinzione eseguita con rete metallica, maglia romboidale 50 x 50
mm, in filo di ferro zincato, diametro 2 mm, di altezza 2 m ancorata a
pali di sostegno in profilato metallico tubolare del diametro di 60 mm e
spessore 3 mm o, se autorizzato dalla D.L. a T, della sezione di mm.
30x20x3 mm, controventati con paletti in ferro zincato della stessa
sezione, posti ad interasse non superiore a ml. 2,00. Compresa
fornitura e posa del materiale per legature, filo in acciaio o corda in
acciaio zincato per tiro rete posto superiormente alla rete, lo
spianamento del fondo, lo scavo, il blocco di fondazione in
calcestruzzo, il fissaggio a terra della recinzione e superiormente
doppio ordine di filo spinato. Compreso inoltre fornitura e posa in
opera di quota parte di eventuali controventi in prossimità di variazioni
d'angolo ed ogni altro onere e magistero necessari per dare l'opera
finita a regola d'arte.
(ventotto/14) m
15002 D.00015.0001.0 RECINZIONE TIPO ORSOGRIL. Fornitura e posa in opera di
003
recinzione in grigliato elettrofuso tipo "Orsogril” sterope da circa 10 kg
/mq zincata a caldo a norma UNI En ISO 1461:1999 composta da
pannelli in acciaio S 235 JR (UNI 10025:2005) in un solo pezzo (non
giuntati) di altezza mm 1458 con cornici saldate per elettrofusione,
maglia mm 62 x 132, piatto mm 25 x 2 e tondo diametro mm 5; e da
piantane ad interasse mm 2000 in piatto mm 25x4 opportunamente
forate e da bulloni in acciaio INOX TDE M 10x28 per l'assemblaggio; il
tutto fornito e messo in opera su muretti in calcestruzzo (questi ultimi
compensati a parte con i prezzi di elenco) compreso la formazione dei
fori, il successivo riempimento con malta cementizia per suggellare le
piantane infisse e quanto altro necessario per dare il lavoro a perfetta
regola d'arte.
(cinquantotto/32) m
15003 D.00015.0001.0 RIMOZIONE E RIPRISTINO di recinzione in nylon ad intreccio con
004
maglia 100x100 mm spessore mm 3, tipo antinvecchiamento, di colore
verde, eseguita mediante cucitura meccanica, adatta per paracolpi,
con rottura di carico 50 kg/mq; in opera per delimitazione aree da
gioco, per dimensioni medie comprese tra ml. 3 e ml. 8 dal cordolo in
c.a.. Compresa rimozione della rete esistente sulla recinzione
metallica e non più idonea, lo smaltimento in discarica, la successiva
sostituzione con nuova rete di identiche caratteristiche, data in opera
sui pali posti agli angoli e su quelli di illuminazione posti intermedi
lungo i lati lunghi, compresa ove occorra la fornitura di nuove staffe
per l'aggancio agli stessi, cavalletti di acciaio, i cordini in nylon per il
fissaggio e le zanche di ancoraggio, la cucitura ed il fissaggio nei
sostegni esistenti e quanto altro occorra per dare la rete in opera a
perfetta regola d'arte.
(quattro/38) mq
15008 D.00015.0001.0 SOSTEGNO PER PALO. Fornitura e posa in opera di sostegno per
009
palo esistente realizzato con tubolare in acciaio zincato e pitturato
secondo le dimensioni di cui al dettaglio costruttivo di progetto.
Pag. 1 di 9
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
Compresa inoltre la realizzazione del dado di fondazione in cls entro
scavo appositamente predisposto delle dimensioni medie di 40x40x40
cm, la fornitura e posa in opera del sostegno in acciaio zincato
completo di collare di aggancio al palo esistente, il montaggio ed ogni
altro onere e magistero necessari per dare l'opera finita a regola
d'arte.
(centocinquantasei/54) cad
€
156,54
€
4,59
€
1.459,98
€
1.002,99
15006 D.00015.0001.0 VERNICIATURA DI AREA PEDONALE da eseguire su superficie
007
bitumata con vernice per impianti sportivi (campetti da gioco, tennis,
piste ciclabili, percorsi pedonali e simili), formulata a base acrilica
plastica atossica con pigmentazione ad alta fotostabilità con resistenza
chimica ed abrasiva, colore intenso con resine acriliche resistenti alla
luce non sbiancante, per pavimenti in cemento o in asfalto, con
colorazione a scelta della D. L.; in opera applicata su superfici ben
pulite ed esenti da polvere e totalmente sgrassate per definizione di
PERCORSI PEDONALI (valutati per superficie netta verniciata) e se
richiesto per PASSAGGI PEDONALI, STOP, FRECCE DIREZIONALI,
SCRITTE (valutati per la superficie vuoto per pieno del minimo
rettangolo circoscritto) eseguita nell'ambito di interventi che interessino
una superficie complessiva verniciata non inferiore ai 350 mq.
(quattro/59) mq
15007 D.00015.0001.0 RIMOZIONE DALLA SEDE ESISTENTE, RIPRISTINO MURATURA
008
E NUOVA FORNITURA COMPRESA LA POSA IN OPERA DI
QUADRO AD ARMADIO DA PAVIMENTO PER ESTERNO, del tipo
stagno per esterno, in lamiera d'acciaio verniciata con resine
epossidiche o con trattamenti similari, del tipo prefabbricato
componibile e modulare, completo di profilati DIN per il fissaggio degli
apparecchi, la fornitura e posa di interruttori magneto-termici
differenziali per le singole linee I.P. (uno per ogni linea), un interruttore
termico generale, teleruttori, rele e simili di adeguate caratteristiche in
riferimento alle utenze previste, di pannelli preforati per la chiusura a
protezione degli stessi apparecchi nonchè di portello opaco in lamiera
munito di serratura. Compreso e computato nel prezzo la rimozione
del quadro esistente, il ripristino della muratura, la formazione della
canalizzazione per il trasferimento della linea di alimentazione, gli
allacciamenti elettrici, il fissaggio a terra su blocco di calcestruzzo o a
parete con appositi tasselli. Valutato per ogni decimetro quadrato o
frazione di superficie frontale. dimensioni fino a 190 dmq, profondità
360 mm.
(millequattrocentocinquantanove/98) corpo
15008 D.00015.0001.0 CONTROLLO, MODIFICA, SOSTITUZIONE E VERIFICA FINALE SU
010
IMPIANTO ELETTRICO ESISTENTE CON EMISSIONE NUOVO
CERTIFICATO DI CONFORMITÀ' IMPIANTO ELETTRICO.
Esecuzione di controllo su impianto elettrico esistente collegante il
quadro elettrico con le torri faro dei campi sportivi di calcio a undici e
calcio a cinque e gli spogliatoi finalizzato a verificare la presenza di
dispersioni sulle linee, il malfunzionamento delle stesse per difetto nei
collegamenti o a causa della presenza di apparecchi o dispositivi
elettrici rovinati o da sostituire per vetustà o altra motivazione.
Compreso e computato nel prezzo la verifica con adeguata
strumentazione sulle linee, sui collegamenti elettrici, sui dispositivi di
comando e governo impianto, sulle apparecchiature a corredo
dell'impianto e qualsiasi altro elemento ritenuto necessario con
eventuale sostituzione delle parti rovinate e/o non funzionanti al fine di
garantire il corretto funzionamento dell'impianto in ogni sua parte.
Compresa inoltre l'emissione finale di un Certificato di Conformità
finale dell'impianto a garanzia della corretta valutazione di quanto
richiesto per l'impianto analizzato con valutazione a corpo.
(milledue/99) corpo
Pag. 2 di 9
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
15009 D.00015.0001.0 INNALZAMENTO O ABBASSAMENTO POZZETTI ESISTENTI E
011
SISTEMAZIONE GRIGLIA IN GHISA O FERRO LAVORATO.
Innalzamento o abbassamento pozzetti esistenti fino a raccordarne il
livello alla quota della sede stradale, compresa sistemazione di griglia
a pavimento in ghisa o ferro lavorato pieno delle dimensioni uguali
all'esistente o di dimensioni maggiori se occorrente, e/o la
sistemazione del telaio anche mediante ripresa di muratura, spalle,
ecc., la pulizia finale e quanto altro occorra per dare il lavoro finito a
perfetta regola d'arte.
(centotredici/71) cadauno
D
OPERE FINITE
D.0001
LAVORI STRADALI
D.0001.0005
Murature per lavori stradali
€
113,71
(cinquantasette/66) metri cubi €
57,66
7643 D.0001.0005.00 RICOSTRUZIONE DI MURATURA A SECCO. Fornitura e posa in
04
opera di pietrame per ricostruzione o completamento di muretto a
secco, detto ""muro di tanca"", demolito o caduto nel corso di opere
stradali, sia retto che curvo, con faccia vista ben sistemata e zeppata
su entrambi i paramenti, eseguita con il reimpiego del materiale
proveniente dalla demolizione e il reintegro con pietrame da cava.
Compreso, ove ritenuto necessario, il blocco con malta cementizia
all'interno del muretto a secco ed ogni altro onere e magistero
necessario per dare l'opera finita a regola d'arte.
D.0001.0002
Movimenti di materie
7477 D.0001.0002.00 SCAVO A SEZIONE RISTRETTA E OBBLIGATA per fondazioni di
22
opere d'arte di qualsiasi tipo e importanza o simili, fino a m 2.00 di
profondità dal piano campagna o dal piano di sbancamento, in terreni
di qualsiasi natura e consistenza, anche in presenza d'acqua,
compreso l'onere per eventuali piste di accesso. eseguito con
qualsiasi mezzo meccanico. compreso le necessarie sbadacchiature
ed armature. escluso l'armatura a cassa chiusa da compensare a
parte. compreso lo spianamento del fondo, il sollevamento del
materiale di scavo, il deposito lateralmente allo scavo oppure il carico
su automezzo. escluso il rinterro ed il trasporto a deposito o a
discarica. valutato per il volume teorico previsto od ordinato in rocce
tenere di media consistenza con resistenza allo schiacciamento
inferiore a 120 kg/cmq.
(quattordici/95) metri cubi €
14,95
7468 D.0001.0002.00 SCAVO A LARGA SEZIONE per fondazioni o opere d'arte, canali o
13
simili, di qualsiasi tipo e importanza, anche in presenza d'acqua,
eseguito con qualsiasi mezzo meccanico, compreso lo spianamento e
la configurazione del fondo anche a gradoni, la formazione e la
rimozione di eventuali rampe provvisorie, compreso il carico su
automezzo, escluso il trasporto di terreno di qualsiasi natura, sia
sciolto che compatto, anche misto a pietre, escluso le rocce tenere e
dure, fino alla profondità di m 2.00 dal piano di sbancamento o dall'orlo
del cavo.
(tre/87) metri cubi €
7470 D.0001.0002.00 SCAVO A LARGA SEZIONE per fondazioni o opere d'arte, canali o
15
simili, di qualsiasi tipo e importanza, anche in presenza d'acqua,
eseguito con qualsiasi mezzo meccanico, compreso lo spianamento e
la configurazione del fondo anche a gradoni, la formazione e la
rimozione di eventuali rampe provvisorie, compreso il carico su
automezzo, escluso il trasporto di rocce dure con resistenza allo
schiacciamento superiore a 120 kg/cmq, senza uso di mine, fino alla
Pag. 3 di 9
3,87
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
profondità di m 2.00 dal piano di sbancamento o dall'orlo del cavo.
(quaranta/98) metri cubi €
40,98
7513 D.0001.0002.00 TRASPORTO dei materiali di risulta, asciutti o bagnati, provenienti
58
dagli scavi, compresa la sistemazione degli stessi in discarica ed
escluso l'eventuale costo di conferimenti a discarica autorizzata con
percorrenza entro i limiti di 20 km compreso il ritorno a vuoto.
(tre/91) metri cubi €
3,91
7457 D.0001.0002.00 SCAVO DI SBANCAMENTO in materie di qualsiasi natura, asciutte o
02
bagnate, anche in presenza d'acqua, per l'apertura o l'ampliamento di
sede stradale e relativo cassonetto, per l'eventuale bonifica del piano
di posa della fondazione stradale in trincea, per gradonature, per
opere di difesa o di presidio e per l'impianto di opere d'arte. per
l'apertura della sede di impianto dei fabbricati. esclusa la demolizione
di massicciate stradali esistenti. compreso il carico su automezzo ma
escluso il trasporto a rilevato e il trasporto a rifiuto delle materie di
scavo eccedenti. Compreso: la regolarizzazione delle scarpate e dei
cigli e gli oneri per: disboscamento, taglio di alberi e cespugli,
estirpazione di ceppaie, rimozione di siepi, nonchè l'onere della
riduzione con qualsiasi mezzo dei materiali scavati in elementi di
pezzatura idonea a ottenere il prescritto addensamento dei rilevati. In
rocce tenere di media consistenza con resistenza allo schiacciamento
inferiore a 120 kg/cmq.
(quattro/50) metri cubi €
4,50
7458 D.0001.0002.00 SCAVO DI SBANCAMENTO in materie di qualsiasi natura, asciutte o
03
bagnate, anche in presenza d'acqua, per l'apertura o l'ampliamento di
sede stradale e relativo cassonetto, per l'eventuale bonifica del piano
di posa della fondazione stradale in trincea, per gradonature, per
opere di difesa o di presidio e per l'impianto di opere d'arte. per
l'apertura della sede di impianto dei fabbricati. esclusa la demolizione
di massicciate stradali esistenti. compreso il carico su automezzo ma
escluso il trasporto a rilevato e il trasporto a rifiuto delle materie di
scavo eccedenti. Compreso: la regolarizzazione delle scarpate e dei
cigli e gli oneri per: disboscamento, taglio di alberi e cespugli,
estirpazione di ceppaie, rimozione di siepi, nonche' l'onere della
riduzione con qualsiasi mezzo dei materiali scavati in elementi di
pezzatura idonea a ottenere il prescritto addensamento dei rilevati. In
rocce dure con resistenza allo schiacciamento superiore a 120 kg
/cmq, eseguito senza uso di mine.
(ventisei/13) metri cubi €
26,13
7478 D.0001.0002.00 SCAVO A SEZIONE RISTRETTA E OBBLIGATA per fondazioni di
23
opere d'arte di qualsiasi tipo e importanza o simili, fino a m 2.00 di
profondità dal piano campagna o dal piano di sbancamento, in terreni
di qualsiasi natura e consistenza, anche in presenza d'acqua,
compreso l'onere per eventuali piste di accesso. eseguito con
qualsiasi mezzo meccanico. compreso le necessarie sbadacchiature
ed armature. escluso l'armatura a cassa chiusa da compensare a
parte. compreso lo spianamento del fondo, il sollevamento del
materiale di scavo, il deposito lateralmente allo scavo oppure il carico
su automezzo. escluso il rinterro ed il trasporto a deposito o a
discarica. valutato per il volume teorico previsto od ordinato in rocce
dure con resistenza allo schiacciamento superiore a 120 kg/cmq
senza uso di mine.
(cinquanta/52) metri cubi €
7496 D.0001.0002.00 RINTERRO DI CAVI A SEZIONE RISTRETTA E OBBLIGATA
41
risultanti dopo l'esecuzione dei manufatti di reti idriche-fognarie e di
cavidotti di linee elettriche-telefoniche, eseguito con materiali idonei
provenienti da cave, compreso la rincalzatura e prima ricopertura, la
Pag. 4 di 9
50,52
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
formazione del colmo sufficiente a compensare l'eventuale
assestamento, le ricariche e il costipamento, valutato per la sezione
teorica, con l'impiego di terreno naturale proveniente da cave,
compresa la fornitura dei materiali.
(dieci/04) metri cubi €
D.0001.0003
10,04
Pavimentazioni stradali, pedonali, cordonate e segnaletica
7515 D.0001.0003.00 COMPATTAMENTO del piano di posa della FONDAZIONE
02
STRADALE (sottofondo) nei tratti in trincea per la profondità e con le
modalità prescritte dalle norme tecniche, fino a raggiungere in ogni
punto un valore della densità non minore del 95% di quella massima
della prova AASHO modificata, ed una portanza caratterizzata in
superficie da un modulo di deformazione Md >50 N/mmq in funzione
della natura dei terreni e del rilevato. compresi gli eventuali
essiccamenti od inumidimenti necessari con Md >50 N/mmq su terreni
dei gruppi A4, A5, A2-6, A2-7.
(uno/02) metri
quadri
€
1,02
(ventidue/99) metri cubi €
22,99
7516 D.0001.0003.00 STRATO DI FONDAZIONE della massicciata stradale, eseguito con
03
tout-venant di cava, ovvero con idoneo misto di fiume, avente
granulometria assortita, dimensione massima degli elementi mm 71,
limite di fluidità non maggiore di 25 ed indice di plasticita nullo, incluso
l'eventuale inumidimento od essiccamento per portarlo all'umidità
ottima ed il costipamento fino a raggiungere almeno il 95% della
massima densità AASHO modificata nonche una portanza espressa
da un modulo di deformazione Md non inferiore a 80 N/mmq ricavato
dalle prove con piastra avente diametro di cm 30. valutato per ogni
metro cubo misurato a spessore finito dopo il costipamento.
7524 D.0001.0003.00 CONGLOMERATO BITUMINOSO (BINDER) PER STRATO DI
11
COLLEGAMENTO costituito da graniglia e pietrischetti della IV
categoria prevista dalle norme C.N.R., sabbia ed additivo, impastato a
caldo in apposito impianto con bitume di prescritta penetrazione in
ragione del 4.5-5.0% in peso, steso in opera con vibrofinitrice
meccanica in sequenza di strati dello spessore compresso finito di cm
5-7, compresa la rullatura. Valutato per mc compresso per strade
urbane e extraurbane, percorsi pedonali della larghezza compresa tra
1,50 m e 2,50 m o piccoli piazzali.
(centoventinove/01) metri cubi €
129,01
7534 D.0001.0003.00 CONGLOMERATO BITUMINOSO PER MANTO D'USURA
21
(TAPPETO) costituito da pietrisco 5-15 mm, sabbia e filler, impastato
a caldo in apposito impianto, con bitume in ragione del 5,5-6,5% in
peso. steso in opera con vibrofinitrice meccanica in strato dello
spessore compresso finito di cm 2,5-4, previo ancoraggio con 0,400
kg/mq di emulsione bituminosa,compresa la rullatura e la pulizia del
fondo. Valutato per mc compresso per strade urbane e extraurbane,
percorsi pedonali di larghezza compresa tra 1,50 m e 2,50 m, piccoli
piazzali e simili.
(centocinquantuno/78) metri cubi €
7575 D.0001.0003.00 CORDONATA STRADALE IN CALCESTRUZZO VIBRATO allettata a
62
fresco su sottofondo di calcestruzzo preconfezionato RcK 20,
compreso lo avvicinamento e lo sfilamento lungo linea. la
preparazione del piano di posa. la fornitura e stesa del calcestruzzo di
sottofondo per uno spessore di cm 15-20. la stuccatura dei giunti con
malta cementizia. eventuali tagli e sfridi. l'onere per la formazione di
accessi carrai o scivoli per disabili e per la formazione di curve e
raccordi plano-altimetrici sezione forata cm 15x25 a superficie liscia o
ruvida.
Pag. 5 di 9
151,78
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
(ventidue/61) metri
PREZZO
€
22,61
€
1,90
(centotrentasei/27) metri cubi €
136,27
7610 D.0001.0003.00 SEGNALETICA STRADALE ORIZZONTALE eseguita con vernice
97
spartitraffico rifrangente, bianca o gialla, in opera per STRISCE
CONTINUE DA 12 cm nell'ambito di interventi che interessino una
superficie complessiva verniciata compresa tra 150 e 500 mq
(uno/90) metri
D.0004
CALCESTRUZZI
D.0004.0001
Calcestruzzi
8603 D.0004.0001.00 CALCESTRUZZO Rck30 PER
FORMAZIONE MASSETTO,
07
BASAMENTO RECINZIONE E OPERE SIMILARI. Calcestruzzo a
durabilita' garantita per opere strutturali non armate in fondazione o in
elevazione, avente CLASSE DI CONSISTENZA S4, con dimensione
massima dell'aggregato inerte di 31,5 mm (Dmax 31,5), confezionato
con cemento 32,5 e fornito in opera con autobetoniera senza l'impiego
di pompe o gru fino ad una profondità massima di m 3,00 se entro
terra o fino all'altezza di m 1,50 se fuori terra. Gettato entro apposite
casseforme da compensarsi a parte, compresa la vibratura e
l'innaffiamento dei getti ed escluse le armature metalliche. avente
RESISTENZA CARATTERISTICA RCK pari a 30 N/mm2 e classe di
esposizione X0 norma UNI EN 206-1.
D.0008
CASSERI E ACCIAI STRUTTURALI
D.0008.0001
Casseri per getti in calcestruzzo
8916 D.0008.0001.00 CASSEFORME. Fornitura e posa in opera di casseforme in legname
01
grezzo per getti di calcestruzzo semplice o armato per OPERE IN
FONDAZIONE/ELEVAZIONE (plinti, travi rovesce, muri di cantinato,
cordoli, copertine su muri etc.). Comprese armature di sostegno,
chioderie, legacci, disarmanti, sfrido e compreso altresì il disarmo, la
pulizia e il riaccatastamento del legname, valutate per l'effettiva
superficie dei casseri a contatto con il getto.
(venti/27) metri
quadri
D.0013
EDILIZIA
D.0013.0003
Murature, tamponamenti e tramezzi
€
20,27
€
55,40
€
2,88
12073 D.0013.0003.00 MURATURA IN BLOCCHI DI CALCESTRUZZO CON INERTE
05
CALCAREO, retta o curva, data in opera con malta cementizia dosata
a kg 400 di cemento tipo R 32.5 per mc 1.00 di sabbia, compreso
l'imboccatura dei giunti, lo sfrido e il tiro in alto - spessore 30 cm con
blocchi a camere d'aria 30x20x50 cm ogni altro onere e magistero
compresi.
(cinquantacinque/40) metri
quadri
D.0009
IMPIANTI ELETTRICI
D.0009.0001
Corrugati, cavidotti, canalette e scatole
9013 D.0009.0001.00 FORNITURA E POSA IN OPERA DI TUBO IN PE CORRUGATO
53
FLESSIBILE PER CAVIDOTTI INTERRATI per la protezione di
installazioni elettriche e di telecomunicazioni, tipo normale, giunzione a
bicchiere, resistenza allo schiacciamento 450N, diametro esterno 90,
esterno corrugato, interno liscio, a doppia parete. Dato in opera esclusi
gli oneri relativi allo scavo, alla formazione del letto di posa, rinfianchi
ed al rinterro del cavidotto.
(due/88) metri
D.0009.0006
Conduttori
9662 D.0009.0006.00 FORNITURA E POSA IN OPERA DI CONDUTTORE UNIPOLARE DI
Pag. 6 di 9
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
42
DESCRIZIONE
U.M.
PREZZO
RAME FLESSIBILE tipo FG7(O)R 0,6/1 kV isolato in gomma
etilenpropilenica sottoguaina di PVC, non propagante l'incendio ed a
ridotta emissione di gas corrosivi,per impianti esterni, dato in opera per
energia in bassa tensione o per segnalazione e comando entro tubo
passacavo o canaletta, compresi gli sfridi, sezione 1x6 mmq.
(quattro/43) metri
€
4,43
€
8,12
€
6,81
€
23,63
€
40,39
€
385,03
9664 D.0009.0006.00 FORNITURA E POSA IN OPERA DI CONDUTTORE UNIPOLARE DI
44
RAME FLESSIBILE tipo FG7(O)R 0,6/1 kV isolato in gomma
etilenpropilenica sottoguaina di PVC, non propagante l'incendio ed a
ridotta emissione di gas corrosivi, per impianti esterni, dato in opera
per energia in bassa tensione o per segnalazione e comando entro
tubo passacavo o canaletta, compresi gli sfridi, sezione 1x16 mmq.
(otto/12) metri
D.0009.0005
Impianti di terra
9605 D.0009.0005.00 FORNITURA E POSA IN OPERA DI CORDA DI RAME NUDA
03
sezione 35 mmq. Dato in opera esclusi gli oneri relativi allo scavo, alla
formazione del letto di posa, rinfianchi ed al rinterro del cavo.
(sei/81) metri
9612 D.0009.0005.00 FORNITURA E POSA IN OPERA DI DISPERSORE DI TERRA IN
10
ACCIAIO ZINCATO A CROCE 50x50 mm altezza 1.50 m. Dato in
opera all'interno di pozzetto dedicato, esclusi gli oneri relativi alla posa
in opera del pozzetto stesso, nonchè alla formazione del riempimento
di posa, pozzetto e sabbia esclusi.
(ventitre/63) metri
9613 D.0009.0005.00 FORNITURA E POSA IN OPERA DI POZZETTO RETTANGOLARE
11
TERMOPLASTICO PER CAVIDOTTI, manufatto monolitico
d'ispezione per installazioni impiantistiche elettriche o di
telecomunicazione interrate, derivazioni, messa a terra, contenitore di
apparecchiature, ispezioni. dotato di sagomature concentriche
pretranciate sulle pareti verticali con fondo asportabile, a tenuta stagna
con grado di protezione IP 67, dimensioni 20X20 cm, compreso di
chiusino. Dato in opera compreso il collegamento e la sigillatura dei
cavidotti in entrata e in uscita, il sottofondo e il rinfianco con
calcestruzzo dosato a kg 200/325 dello spessore minimo di cm 10, se
necessari. escluso scavo e rinterro.
(quaranta/39) cadauno
D.0009.0009
Armature e armadi stradali
10518 D.0009.0009.00 FORNITURA E POSA IN OPERA DI ARMATURA STRADALE
07
COMPRESO SBRACCIO. Armatura tipo stradale con corpo in
alluminio pressofuso verniciato con resina poliuretanica. copertura
apribile a cerniera in alluminio pressofuso. riflettore in alluminio 99,85
ossidato anodicamente e brillantato. diffusore trasparente in vetro
temperato infrangibile, attacco testa palo 60 mm, frusta 60 mm. Grado
protezione IP 44 per il vano accessori e IP 66 per il vano lampada.
Cablata e rifasata esclusa lampada. Dim.620x270x330 mm per
lampada a vapori di sodio alta pressione tubolare 100/150 W.
Fornitura e posa in opera di sbraccio in acciaio zincato e colorato per
sostegno corpo illuminante realizzato con profilo tubolare di diametro
pari a quello previsto dal corpo illuminate e da innestare o vincolare al
palo mediante idonea piastra. Compreso e computato nel prezzo
l'onere per il montaggio all'altezza prevista, le prove di resistenza, il
montaggio del corpo illuminante, la preparazione e il collegamento
elettrico alla linea ed ogni altro onere e magistero necessari per dare il
tutto finito a regola d'arte.
(trecentottantacinque/03) cadauno
Pag. 7 di 9
ELENCO PREZZI UNITARI
NUM.
ART.
CODICE
DESCRIZIONE
U.M.
PREZZO
10537 D.0009.0009.00 FORNITURA E POSA IN OPERA DI ARMATURA PER PERCORSI
26
PEDONALI con corpo in alluminio pressofuso verniciato con resina
poliuretanica. copertura apribile a cerniera in alluminio pressofuso,
riflettore in alluminio 99,85 ossidato anodicamente e brillantato.
diffusore trasparente in vetro temperato infrangibile, attacco testa palo
60 mm o frusta 60 mm. Grado protezione IP44 per il vano accessori e
IP66 per il vano lampada. Cablata e rifasata esclusa lampada.
Dim.850x345x250 mm per lampada a vapori di sodio alta pressione
tubolare 150 W.
(quattrocentosei/99) cadauno
D.0009.0010
€
406,99
€
48,75
€
675,09
€
716,50
Lampade per illuminazione stradale
10639 D.0009.0010.00 FORNITURA E POSA IN OPERA DI LAMPADA AL SODIO ALTA
39
PRESSIONE ellissoidale a bulbo diffondente, funzionamento con
accenditore, da 150 W.
(quarantotto/75) cadauno
D.0009.0008
Pali per illuminazione stradale
10451 D.0009.0008.00 FORNITURA E POSA IN OPERA DI PALO RIGATO IN ALLUMINIO fi
07
120 estruso, anodizzato per elettrocolore, a base di sali di stagno
spessore 15/20 micron, colorato, con finestra di ispezione in alluminio,
portafusibili di protezione, 2 fusibili da 16A, morsettiera asportabile a 4
poli e 16 mmq sezione max, predisposto con foro di ingresso cavo di
alimentazione, conforme alle direttive di compatibilità elettromagnetica
CE 89/336/CEE e CE 73/23/CEE, altezza fuori terra 3,1 m, altezza
interrata 0,5 m. Tipologia palo da interrare.
(seicentosettantacinque/09) cadauno
D.0009.0013
Illuminazione speciale
10845 D.0009.0013.00 FORNITURA E POSA IN OPERA DI APPARECCHIO PER
01
ILLUMINAZIONE DI PERCORSI PEDONALI E CICLABILI con ottica
di precisione avente le seguenti caratteristiche: corpo e telaio in
pressofusione di alluminio. verniciatura a polveri previo trattamento
delle superfici con processo di finitura contro i fenomeni corrosivi e di
opacizzazione. chiusura con vetro piano temperato, spessore 3,2 mm.,
con montaggio a parete con snodo regolabile ogni 2,5° o con braccetto
fisso in profilato scatolare in alluminio estruso, della lunghezza di 152
mm.. classe II IP-65. colore ral. Dimensioni mm 305x305x127h. Dato
in opera cablato rifasato per lampada ellissoidale 70/100/150W ioduri
metallici questa esclusa, compresi tagli su pavimenti e murature, il
collegamento alla linea con tubazione in pvc di adeguato diametro
incassata e murata sottotraccia, fissaggio a parete secondo tipologia
da incasso ed ogni altro onere e magistero per dare l'opera finita a
regola d'arte.
(settecentosedici/50) cadauno
Pag. 8 di 9
ELENCO PREZZI UNITARI
Indice capitoli
Copia di COMPUTO N. 1-PITTURA SU BITUME
D - OPERE FINITE
D.0001 - LAVORI STRADALI
pag.
1
pag.
3
pag.
3
D.0001.0005 - Murature per lavori stradali
pag.
3
D.0001.0002 - Movimenti di materie
pag.
3
D.0001.0003 - Pavimentazioni stradali, pedonali, cordonate e segnaletica
pag.
5
pag.
6
pag.
6
pag.
6
pag.
6
pag.
6
pag.
6
pag.
6
D.0009.0001 - Corrugati, cavidotti, canalette e scatole
pag.
6
D.0009.0006 - Conduttori
pag.
6
D.0009.0005 - Impianti di terra
pag.
7
D.0009.0009 - Armature e armadi stradali
pag.
7
D.0009.0010 - Lampade per illuminazione stradale
pag.
8
D.0009.0008 - Pali per illuminazione stradale
pag.
8
D.0009.0013 - Illuminazione speciale
pag.
8
D.0004 - CALCESTRUZZI
D.0004.0001 - Calcestruzzi
D.0008 - CASSERI E ACCIAI STRUTTURALI
D.0008.0001 - Casseri per getti in calcestruzzo
D.0013 - EDILIZIA
D.0013.0003 - Murature, tamponamenti e tramezzi
D.0009 - IMPIANTI ELETTRICI
Pag. 9 di 9
