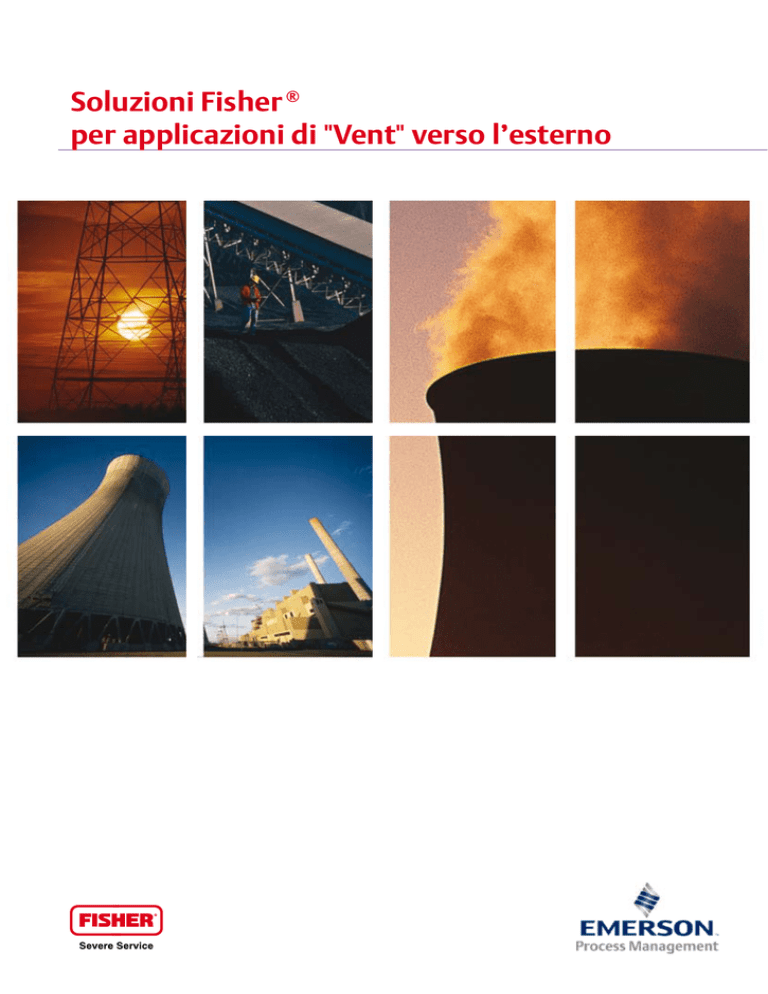

Soluzioni Fisher® per applicazioni di "Vent" verso l`esterno

Soluzioni Fisher ®
per applicazioni di "Vent" verso l’esterno
Tecnologia e Innovazione nel Controllo di Processo
Descrizione dell’applicazione
L
e valvole di "Vent" o sfiato in una centrale a ciclo combinato svolgono una delle funzioni di
regolazioni più importanti. Durante il funzionamento iniziale dell’HRSG, queste valvole eseguono
il bypass del vapore (HP/HRH/LP) attorno alla turbina per assicurare che l’unità non aumenti di
temperatura troppo velocemente. A questo scopo le linee di processo vengono riscaldate prima
dell’introduzione del vapore attraverso le valvole di bypass della turbina che si scaricano sul
condensatore.
L’elevata differenza di pressione presente all’interno della valvola di sfiato può provocare elevati livelli di
rumorosità, che devono essere attenuati. Per questa ragione, il calo di pressione viene suddiviso tra la
valvola e un diffusore o silenziatore a valle. La suddivisione della pressione serve anche per ottimizzare
la dimensione di ciascun componente. Altri rischi a cui è soggetta questa applicazione sono:
n Le alte temperature (573,8°C) richiedono l’uso di acciai legati e di trim studiati per la
compensazione di calore
n Perdite della valvola dovute a carichi sulla sede inadeguati: tali perdite possono ridurre e l’efficienza
dell’impianto e danneggiare la valvola
n Apertura rapida in caso di perdita di controllo dell’impianto
n Corretta attenuazione del rumore proveniente da due sorgenti distinte (valvola e schermo/
diffusore)
Emerson offre soluzioni specifiche studiate da Fisher per diverse tipologie di valvole di sfiato. Il sistema
di sfiato verso l’esterno è ottimizzato per ciascuna applicazione al fine di massimizzare le prestazioni
della valvola e del diffusore o silenziatore, riducendo allo stesso tempo al minimo le dimensioni e il
peso. L’attenuazione della rumorosità si ottiene grazie all’esclusivo sistema di controllo della pressione
del flusso attraverso la valvola e il diffusore o silenziatore. Inoltre, poiché la valvola viene chiusa dopo
l’avvio, è essenziale garantire che tale chiusura sia ermetica (ANSI classe V o maggiore). Qualsiasi tipo
di perdita riduce la capacità dell’unità e aumenta il consumo specifico di calore, oltre a provocare danni
alla valvola.
Per assicurarsi del funzionamento corretto di una valvola dopo l’installazione, il Posizionatore digitale
FIELDVUE® Fisher permette di monitorarne le prestazioni. Il DVC FIELDVUE effettua test diagnostici
che possono essere eseguiti senza interrompere il processo, identificando così potenziali problemi
di prestazione. In tal modo potrete assicurare il funzionamento corretto e la chiusura ermetica della
valvola per tutto il suo ciclo di vita.
Tecnologia e Innovazione nel Controllo di Processo
Gerarchia controllo per servizi gravosi
ADATTABILITÀ
ALLE ESIGENZE
DEL CLIENTE
DIFFERENZIAZIONE
TECHNOLOGIA
FISHER
TECNOLOGIA BASE
(DOMINO
PUBBLICO)
FISHER
CUSTOMIZATION
FISHER
OTTIMIZZAZIONE
Risposte altamente specializzate per situazioni di
controllo particolari e spesso estreme
Tecniche di controllo e prodotti atti a
soddisfare servizi gravosi sia per flussi
aerodinamici che idrodinamici
Tecnologia di base
(DOMINIO PUBBLICO)
Tecniche di base per il controllo della rumorosità
aerodinamica e della cavitazione idrodinamica
Sky Vent - Soluzioni per valvole di regolazione
FISHER CUSTOMIZATION
Sistema di vent customizzato che prevede una combinazione di valvola di controllo,
diffusore e silenziatore a valle in grado di rispondere ad esigenze di massima
attenuazione del livello di rumorosità, minimo size della valvola e minor peso totale
dell’assiem. Per ulteriori informazioni vedere il bollettino D351054x012 in
www.Fishersevereservice.com
FISHER OTTIMIZZAZIONE
HP Sky Vent Whisper Trim III
o WhisperFlo Trim con C-seal
nWhisper Trim utilizza più orifizi con forma, dimensioni e spaziatura speciali per una
riduzione della rumorosità fino a 30dBA
n WhisperFlo include un percorso del flusso tridimensionale brevettato, regolazione
della pressione e strutture di passaggio speciali che interagiscono per raggiungere
fino a 40 dBA
n Utilizza una valvola 4° - 8° Classe 2500 EH in acciaio al cromo-molibdeno C12A dotata
di tenuta C-seal resistente alle alte temperature
n Ulteriore riduzione della rumorosità grazie aun diffusore o silenziatore a valle
IP/HRH Sky VentWhisper Trim
III oppure WhisperFlo Trim Con
tenuta C-Seal
nWhisper Trim utilizza più orifizi con forma, dimensioni e spaziatura speciali per una
riduzione della rumorosità fino a 30dBA
n WhisperFlo include un percorso del flusso tridimensionale brevettato, regolazione
della pressione e strutture di passaggio speciali che interagiscono per raggiungere
fino a 40 dBA
n IP utilizza una valvola 6° -8° ED in acciaio al cromo-molibdeno WC9 dotata di tenuta
C-seal resistente alle alte temperature
n HRH utilizza una valvola 6° -12° Classe EH o EU in acciaio al cromo-molibdeno C12A
dotata di tenuta C-seal resistente alle alte temperature
n Ulteriore riduzione della rumorosità grazie aun diffusore o silenziatore a valle
LP Sky VentWhisper® Trim
IIIWhisperFlo Trim
n
n
n
n
Whisper Trim presenta più orifizi con forma, dimensioni e spaziatura speciali per una
riduzione della rumorosità fino a 30dBA
WhisperFlo include un percorso del flusso tridimensionale brevettato, regolazione
della pressione e strutture di passaggio speciali che interagiscono per raggiungere
fino a 40 dBA
Utilizza una valvola 6° -12° Classe 600 ET in acciaio WCC dotato di trim di tenuta
resistente alle alte temperature
Ulteriore riduzione della rumorosità grazie a un diffusore o silenziatore a valle
TECNOLOGIA DI BASE
n Valvola di controllo con trim standard o valvola di blocco automatica
n Tenuta perfetta a valvola chiusa
n Parti rinforzate per prevenire danni dovuti a forti vibrazioni
n Riduzione del rumore ottenuta mediate isolamento della tubazione
Emerson, il partner che vi garantisce l’affidabilità di strumenti e valvole.
Il modo in cui gestite i vostri principali mezzi di produzione influisce
direttamente sulle prestazioni e sulla produttività dei vostri impianti. Le
risorse di Asset Optimization di Emerson offrono servizi di prim’ordine e
tecnologie innovative per migliorare la disponibilità e la prestazione delle
attrezzature meccaniche, dei sistemi elettrici, delle apparecchiature di
processo, di strumenti e valvole per migliorare i profitti. L’Asset Optimization
vi aiuta a migliorare la disponibilità dei processi e a ottenere le massime
prestazioni. Startup, operazioni di massimizzazione o allungamento della
durata: affidandovi alle risorse di Emerson, in qualunque stadio si trovi il
ciclo di vita del vostro impianto, sarete sulla strada giusta per realizzare il
vero potenziale degli strumenti e delle valvole che lo costituiscono.
Il prossimo passo
Contattate l’ufficio vendite più vicino o un rappresentante locale di Emerson
Process Management per avere maggiori informazioni o per effettuare un
acquisto.
Per maggior informazioni sulle soluzioni per servizi gravosi, visitate il nostro
sito web : www.FisherSevereService.com
