DMM3 4-20mA DMM3 485 ALM

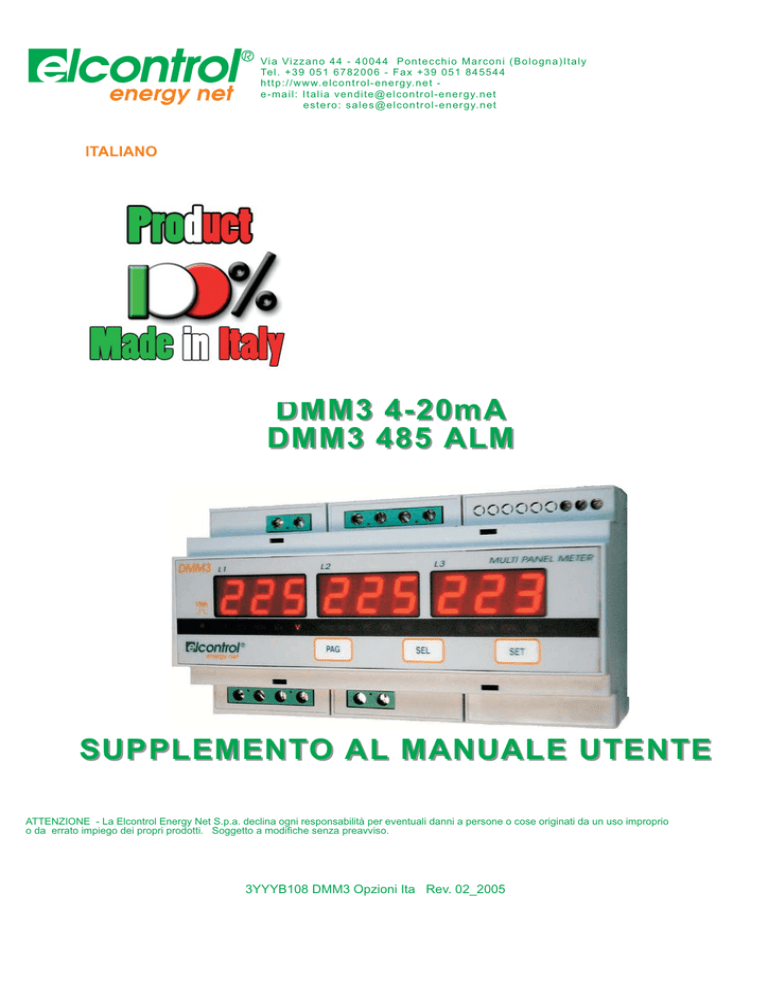

Via Vizzano 44 - 40044 Pontecchio Marconi (Bologna)Italy Tel. +39 051 6782006 - Fax +39 051 845544 http://www.elcontrol-energy.net e-mail: Italia [email protected] estero: [email protected] ITALIANO DMM3 4-20mA DMM3 485 ALM SUPPLEMENT O AL MANUALE UTENTE ATTENZIONE - La Elcontrol Energy Net S.p.a. declina ogni responsabilità per eventuali danni a persone o cose originati da un uso improprio o da errato impiego dei propri prodotti. Soggetto a modifiche senza preavviso. 3YYYB108 DMM3 Opzioni Ita Rev. 02_2005 L1 L1 L1 L2 L3 L1 Fig. 2 DMM3 485 ALM DMM3 485 ALM L2 L3 L1 L2 Fig. 4 DMM3 485 ALM DMM3 485 ALM L2 L3 L1 3F Fig. 5 Fig. 6 DMM3 485 ALM DMM3 485 ALM L2 L3 L1 L2 L3 kW Fig. 8 DMM3 485 ALM L2 DMM3 485 ALM L3 L1 L2 L3 kW kW L1 L3 L2 Fig. 7 L1 L3 Fig. 3 kW L1 L3 Fig. 1 kW L1 L2 Fig. 9 Fig. 10 DMM3 485 ALM DMM3 485 ALM L2 L3 L1 L3 L2 Fig. 11 Fig. 12 DMM3 485 ALM DMM3 485 ALM L2 L3 L1 3F L2 L3 kA Fig. 13 Fig. 14 DMM3 4-20mA DMM3 4-20mA L1 3F L2 L3 L1 kW L2 L3 kA 3F Fig. 15 Fig. 16 DMM3 4-20mA DMM3 4-20mA L1 3F L2 L3 kW Fig. 17 DMM3 4-20mA P1 P2 AL1 P1 P2 AL2 P1 P2 AL3 CURRENT INPUT MAX 7A + - + - OUT1 OUT2 OV 115V 230V 4VA-50/60Hz 4-20 mA POWER SUPPLY DMM3 4-20mA P1 P2 AL1 P1 P2 AL2 1 2 P1 P2 AL3 A B OV Rs485 CURRENT INPUT MAX 7A 115V 230V 4VA-50/60Hz POWER SUPPLY DMM3 485 ALM DMM3 L2 L1 L3 MULTI PANEL METER 10Wh 3F V A PAG Hz SEL SET DIMENSIONI MEASUREMENT CONNECTION CABLES max 4 mm2 46 90 157.5 Rail DIN OMEGA da 35 mm 9 Modules DIN (157.5 x 58 x 90) mm) 44 48 58 62 PAGINE AGGIUNTIVE PRESENTI NEL MENU DI SETUP DEI MODELLI DI DMM3 DOTATI DI OPZIONI DI USCITA Nel menu di setup dei modelli DMM3 485 ALM (dotato di uscita seriale Rs485 e 1 uscita a relè che può essere utilizzata come uscita impulsiva e/o di allarme) e DMM3 4-20mA (dotato di 2 uscite analogiche 4-20mA o 0-20mA), appaiono, in coda alle pagine del modello base, alcune pagine addizionali descritte qui di seguito. DMM3 485 ALM [ Fig. 1]Modbus Communication parameters Con il tasto SEL si seleziona il parametro da modificare: il parametro selezionato lampeggia. Con il tasto SET si modifica il parametro selezionato. Con il tasto PAG si passa alla pagina successiva. Il Baud Rate (prime 3 cifre a sinistra) può assumere i seguenti valori: 2.4, 4.8, 9.6, 19.2 (kbaud). La Parità (cifra centrale) può assumere i seguenti valori: None, Odd, Even. Il tipo di protocollo di comunicazione Modbus (ultime 3 cifre a destra) può essere: ASCII = Modbus ASCII . Questo formato si limita a simulare i dati del Vip Energy. BCD = Modbus BCD. Protocollo MODICON® IEEE = Modbus IEEE standard formato INTEL® Premendo il tasto PAG si passa alla pagina di selezione dellindirizzo. [Fig. 2] Modbus Slave Address Con il tasto SEL si seleziona la cifra (lampeggiante) da modificare. Con il tasto SET si modifica la cifra selezionata. Il campo di indirizzi consentiti va da 1 a 247. Con il tasto PAG si ritorna alla pagina delle misure, alla pagina di SETUP delluscita digitale (Fig.3) per la versione DMM3 485 ALM e alla pagina di Setup delle uscite analogiche (Fig.13) per la versione DMM3 4-20mA. Premendo il tasto SET si seleziona il tipo di uscita digitale tra le seguenti 3 possibilità: [Fig. 3] Uscita di tipo PULSE con durata di 100 msec. Premendo il tasto PAG si passa alla pagina di setup della misura da legare alluscita PULSE (Fig. 6). [Fig. 4] Uscita di tipo PULSE con durata di 20 msec. Premendo il tasto PAG si passa alla pagina di setup della misura da legare alluscita PULSE (Fig. 6). [Fig. 5] Uscita di tipo RELÉ. Premendo il tasto PAG si passa alla pagina di setup della uscita RELÉ (Fig. 8). [ Fig. 6] Setup misura da legare all'uscita PULSE 1. Premendo il tasto SET si seleziona la misura da legare all'uscita 1: kVA = kVAh 3 PH kW = kWh 3 PH kvar = kvarh 3 PH Premendo il tasto PAG si ritorna alla pagina di (Fig.7) . [Fig. 7] Setup peso PULSE uscita 1. Premendo il tasto SEL si seleziona la cifra da modificare. Premendo il tasto SET si modifica la cifra selezionata. Es: 1 impulso = 0.01 Premendo il tasto PAG si ritorna alla pagina delle misure. [Fig. 8] Setup delluscita a RELÉ 1. Premendo il tasto SET si può selezionare una delle seguenti misure e legarla alluscita 1: V totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) V L1 (presente se lo strumento è impostato 3 PH o 2 PH) V L2 (presente se lo strumento è impostato 3 PH o 2 PH) V L3 (presente se lo strumento è impostato 3 PH) A totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) A L1 (presente se lo strumento è impostato 3 PH o 2 PH) A L2 (presente se lo strumento è impostato 3 PH o 2 PH) A L3 (presente se lo strumento è impostato 3 PH) kW totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) kW L1 (presente se lo strumento è impostato 3 PH o 2 PH) kW L2 (presente se lo strumento è impostato 3 PH o 2 PH) kW L3 (presente se lo strumento è impostato 3 PH) kVA totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) kVA L1 (presente se lo strumento è impostato 3 PH o 2 PH) kVA L2 (presente se lo strumento è impostato 3 PH o 2 PH) kVA L3 (presente se lo strumento è impostato 3 PH) kvar totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) kvar L1 (presente se lo strumento è impostato 3 PH o 2 PH) kvar L2 (presente se lo strumento è impostato 3 PH o 2 PH) kvar L3 (presente se lo strumento è impostato 3 PH) PF totale (3 PH, 2 PH, 1 PH a seconda dell'impostazione dello strumento) PF L1 (presente se lo strumento è impostato 3 PH o 2 PH) PF L2 (presente se lo strumento è impostato 3 PH o 2 PH) PF L3 (presente se lo strumento è impostato 3 PH) RLY = relé 1 comandato in modo remoto via Rs485 anziché localmente come allarme. Es: Out 1 = kWL2 Premendo il tasto PAG si passa ad una delle seguenti pagine: setup della soglia alta (Fig.9) se si è selezionata una delle misure; alla pagine delle misure se si è selezionato il modo remoto per luscita 1. [Fig. 9] Setup della soglia alta (H) della misura selezionata al di sopra della quale è attivata luscita 1 (il relè viene chiuso) range 000-999 x 106. Premendo il tasto SEL si seleziona la cifra o lesponente da modificare. Premendo il tasto SET si modifica la cifra o lesponente selezionato. Es: Soglia alta = 1 kW Premendo il tasto PAG si passa alla pagina di setup soglia bassa (Fig.10). [Fig. 10] Setup della soglia bassa (L) della misura selezionata al di sotto della quale è attivata luscita 1 (il relè viene chiuso) range 000-999 x 106. Premendo il tasto SEL si seleziona la cifra o lesponente da modificare. Premendo il tasto SET si modifica la cifra o lesponente selezionato. Es: Soglia bassa = 0.02 kW Premendo il tasto PAG si passa alla pagina di setup dellisteresi (Fig.11). [Fig. 11] Setup isteresi uscita 1. Il valore, impostabile da 00 a 99 nelle 3 cifre inferiori, è espresso in % (percentuale) della soglia di allarme Premendo il tasto SEL si seleziona la cifra da modificare. Premendo il tasto SET si modifica la cifra selezionata. Es: Isteresi = 02% Premendo il tasto PAG si passa alla pagina di setup del ritardo allazionamento del relè (Fig. 12). [Fig. 12] Setup del ritardo allazionamento del relè 1. Il ritardo, impostabile da 000 a 999 nelle 3 cifre inferiori, è espresso in secondi. Premendo il tasto SEL si seleziona la cifra da modificare. Premendo il tasto SET si modifica la cifra selezionata. Es: Delay = 5 secondi Con il tasto PAG si ritorna alla pagina delle misure. DMM3 4-20mA [ Fig. 13 ] Premendo il tasto SET si seleziona il tipo di uscita: 4-20mA oppure 0-20mA. Premendo il tasto PAG si passa alla pagina di selezione della misura legata alluscita 1 (Fig.14). [Fig. 14] Selezione misura uscita 1. Premendo il tasto SET si può selezionare una delle seguenti misure per luscita 1: V totale (3 PH, 2 PH o 1 PH a seconda dell'impostazione dello strumento) A totale (3 PH, 2 PH o 1 PH a seconda dell'impostazione dello strumento) Hz kW totale (3 PH, 2 PH o 1 PH a seconda dell'impostazione dello strumento) kVA totale (3 PH, 2 PH o 1 PH a seconda dell'impostazione dello strumento) PF totale (3 PH, 2 PH o 1 PH a seconda dell'impostazione dello strumento) Es: Out 1 = A Premendo il tasto PAG si passa alla pagina di selezione della misura legata alluscita 2 (Fig.15). [Fig. 15] Selezione misura uscita 2. Premendo il tasto SET si possono selezionare le stesse misure previste per luscita 1. Es: Out 2 = kW Premendo il tasto PAG si passa alla pagina di setup del fondo scala delluscita 1 (Fig.16). [Fig. 16] Setup fondo scala uscita 1. Premendo il tasto SEL si seleziona lesponente o la cifra da modificare. Premendo il tasto SET si modifica lesponente o la cifra selezionata. Es: 20mA = 54 kA Premendo il tasto PAG si entra nella pagina di setup del fondo scala delluscita 2 (Fig.17). [Fig. 17] Setup fondo scala uscita 2. La modalità di programmazione è identica a quella del fondo scala uscita 1. Es: 20mA = 0.33 kW Premendo il tasto PAG si ritorna alla pagina delle misure. CARATTERISTICHE ELETTRICHE DELLE USCITE OPZIONALI USCITA SERIALE Rs485 Standard Rs485, massimo 32 strumenti su ogni linea senza ripetitore, fino a 247 strumenti con ripetitori. USCITE ANALOGICHE 4-20mA (0-20mA) Massima impedenza di carico 500 (conversione dell'uscita da 0-20mA a 0-10 V con 500 di impedenza sull'uscita). La precisione del segnale in uscita è la stessa della misura correlata 10 A. Il tempo di aggiornamento dell'uscita è di 1 secondo. USCITE A RELE'/PULSE Carico massimo 100 VAC rms - 100mA rms
