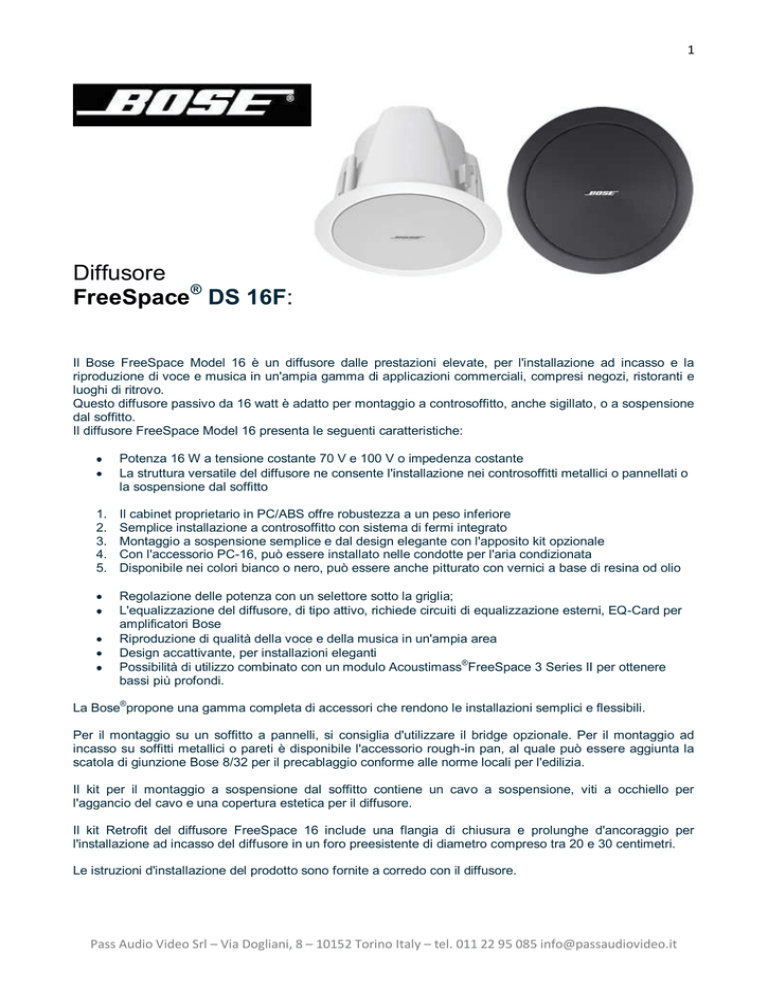

Diffusore FreeSpace DS 16F:

1
Diffusore
FreeSpace® DS 16F:
Il Bose FreeSpace Model 16 è un diffusore dalle prestazioni elevate, per l'installazione ad incasso e la
riproduzione di voce e musica in un'ampia gamma di applicazioni commerciali, compresi negozi, ristoranti e
luoghi di ritrovo.
Questo diffusore passivo da 16 watt è adatto per montaggio a controsoffitto, anche sigillato, o a sospensione
dal soffitto.
Il diffusore FreeSpace Model 16 presenta le seguenti caratteristiche:
Potenza 16 W a tensione costante 70 V e 100 V o impedenza costante
La struttura versatile del diffusore ne consente l'installazione nei controsoffitti metallici o pannellati o
la sospensione dal soffitto
1.
2.
3.
4.
5.
Il cabinet proprietario in PC/ABS offre robustezza a un peso inferiore
Semplice installazione a controsoffitto con sistema di fermi integrato
Montaggio a sospensione semplice e dal design elegante con l'apposito kit opzionale
Con l'accessorio PC-16, può essere installato nelle condotte per l'aria condizionata
Disponibile nei colori bianco o nero, può essere anche pitturato con vernici a base di resina od olio
Regolazione delle potenza con un selettore sotto la griglia;
L'equalizzazione del diffusore, di tipo attivo, richiede circuiti di equalizzazione esterni, EQ-Card per
amplificatori Bose
Riproduzione di qualità della voce e della musica in un'ampia area
Design accattivante, per installazioni eleganti
®
Possibilità di utilizzo combinato con un modulo Acoustimass FreeSpace 3 Series II per ottenere
bassi più profondi.
La Bose®propone una gamma completa di accessori che rendono le installazioni semplici e flessibili.
Per il montaggio su un soffitto a pannelli, si consiglia d'utilizzare il bridge opzionale. Per il montaggio ad
incasso su soffitti metallici o pareti è disponibile l'accessorio rough-in pan, al quale può essere aggiunta la
scatola di giunzione Bose 8/32 per il precablaggio conforme alle norme locali per l'edilizia.
Il kit per il montaggio a sospensione dal soffitto contiene un cavo a sospensione, viti a occhiello per
l'aggancio del cavo e una copertura estetica per il diffusore.
Il kit Retrofit del diffusore FreeSpace 16 include una flangia di chiusura e prolunghe d'ancoraggio per
l'installazione ad incasso del diffusore in un foro preesistente di diametro compreso tra 20 e 30 centimetri.
Le istruzioni d'installazione del prodotto sono fornite a corredo con il diffusore.
Pass Audio Video Srl – Via Dogliani, 8 – 10152 Torino Italy – tel. 011 22 95 085 [email protected]
2
Diffusore
FreeSpace® DS 16SE e
DS16S:
Il Bose®FreeSpace DS 16SE (DS 16S) è un diffusore dalle prestazioni elevate, per l'istallazione a vista e la
riproduzione di voce e musica di sottofondo. Ideale per impianti distribuiti in locali commerciali come negozi,
ristoranti e centri di accoglienza.
Il diffusore può essere impiegato per la diffusione in ambienti chiusi (DS 16S) ed all'aperto (DS 16SE).
Inoltre, grazie alla sua flessibilità di installazione, può essere montato orizzontalmente o verticalmente con la
possibilità di controllare l'inclinazione sul piano verticale (pitch) e la rotazione sul piano orizzontale (yaw).
Estremamente semplice da installare grazie al nuovo sistema di montaggio 123:
 1 Eseguire i collegamenti elettrici e fissare la staffa
 2 Assicurare il diffusore alla staffa con la vite
 3 Inserire il connettore nell'apposita sede.
La massima potenza del diffusore è 16 watt utilizzabili a 8 ohm, oppure a tensione costante 70/ 100 volt con
regolazione a 16 W, 8 W, 4 W, 2 W.
La selezione della potenza avviene tramite il nuovo selettore thumb wheel azionabile con la semplice
rotazione del pollice e senza ausilio di alcun attrezzo.
Pass Audio Video Srl – Via Dogliani, 8 – 10152 Torino Italy – tel. 011 22 95 085 [email protected]
3
Specifiche Tecniche:
FreeSpace® DS 16F: - DS 16SE - DS16S
MODELLO
DS 16F
DS 16SE e DS 16S
Risposta in frequenza
(-3bdB)
80 Hz - 16 kHz
90 Hz - 16 kHz
Diffusore FreeSpace Model 16
70 V/100 V /8 Ω (1 W, 2 W,
4 W, 8 W, 16 W, o 8 Ω/16 W)
70 V/100 V /8 Ω (1 W, 2 W, 4
W, 8 W, 16 W, o 8 Ω/16 W)
Sensibilità
84 dB-SPL a 1 W, 1 m (rumore
rosa)
Uscita acustica massima
96 dB-SPL a 1 m (rumore rosa)
96 dB-SPL a 1 m (rumore IEC)
Dispersione
(-6 dB, media, 1 - 4 kHz)
Conica, 170°
Potenza massima a lungo
termine
16 W continui
Dimensioni
1,81 Kg.
Connettori
Connettore in tripolare in ceramica
con fusibile termico
Punti di attacco
supplementari
Materiale del cabinet
Imballo
16 W continui
Diametro flangia esterna: 23,9 cm.
Diametro foro nel soffitto: 20,3 cm. Solo diffusore:124 x 250 x 117
Altezza a filo della parte superiore.
del mobile: 15,9 cm.
Con staffa:124 x 250 x 161
Peso
Ferramenta di montaggio
Colore
84 dB-SPL a 1 W, 1 m (rumore
rosa)
1
02 dB-SPL di picco a 1 m
(rumore rosa)
96 dB-SPL a 1 m (massima
potenza)
Diffusore montato orizz.
Orizzontale: 170°
Verticale: 160°
1,8 Kg.
La staffa di montaggio include
un connettore tripolare.
A richiesta e disponibile un
connettore in ceramica con
fusibile termico
Completo di dispositivo per
l'installazione rapida
----Nero o Bianco
Nero o Bianco
Foro per catena antisismica o cavo
di sicurezza
3, nella parte superiore del mobile,
-----per viti autofilettanti od occhiello
per il montaggio a sospensione
PC/ABS conforme UL94 5VA
Un singolo diffusore
per imballo
------Un singolo diffusore per
imballo
