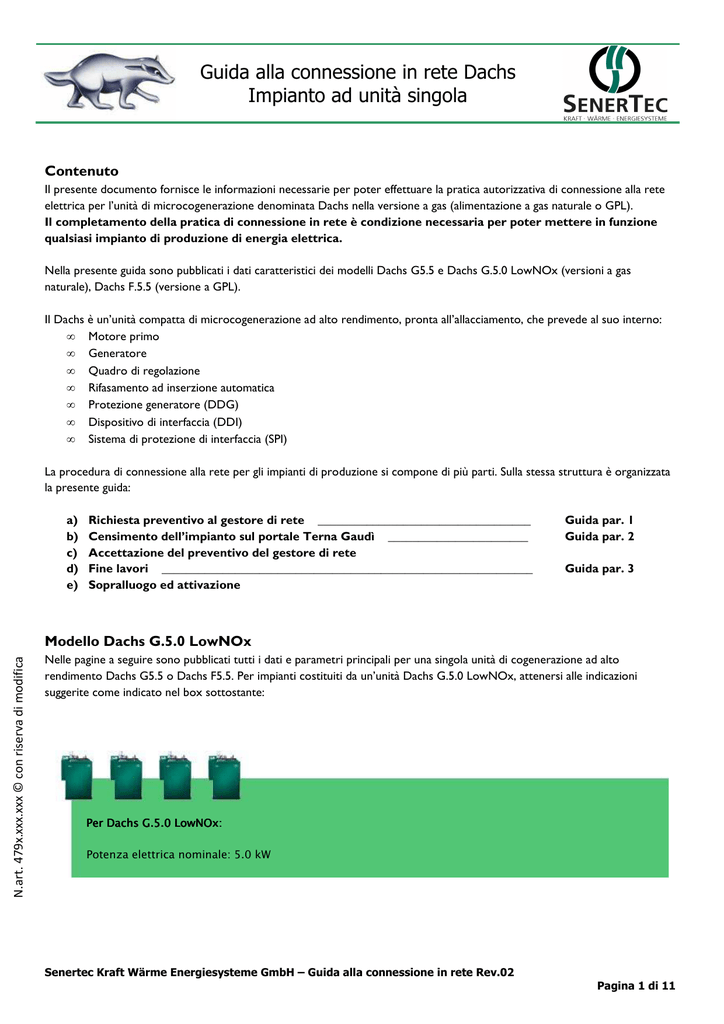

Guida alla connessione in rete Dachs
Impianto ad unità singola
Contenuto
Il presente documento fornisce le informazioni necessarie per poter effettuare la pratica autorizzativa di connessione alla rete
elettrica per l’unità di microcogenerazione denominata Dachs nella versione a gas (alimentazione a gas naturale o GPL).
Il completamento della pratica di connessione in rete è condizione necessaria per poter mettere in funzione
qualsiasi impianto di produzione di energia elettrica.
Nella presente guida sono pubblicati i dati caratteristici dei modelli Dachs G5.5 e Dachs G.5.0 LowNOx (versioni a gas
naturale), Dachs F.5.5 (versione a GPL).
Il Dachs è un’unità compatta di microcogenerazione ad alto rendimento, pronta all’allacciamento, che prevede al suo interno:
• Motore primo
• Generatore
• Quadro di regolazione
• Rifasamento ad inserzione automatica
• Protezione generatore (DDG)
• Dispositivo di interfaccia (DDI)
• Sistema di protezione di interfaccia (SPI)
La procedura di connessione alla rete per gli impianti di produzione si compone di più parti. Sulla stessa struttura è organizzata
la presente guida:
a)
b)
c)
d)
e)
Richiesta preventivo al gestore di rete ___________________________________
Censimento dell’impianto sul portale Terna Gaudì _______________________
Accettazione del preventivo del gestore di rete
Fine lavori _____________________________________________________________
Sopralluogo ed attivazione
Guida par. 1
Guida par. 2
Guida par. 3
N.art. 479x.xxx.xxx © con riserva di modifica
Modello Dachs G.5.0 LowNOx
Nelle pagine a seguire sono pubblicati tutti i dati e parametri principali per una singola unità di cogenerazione ad alto
rendimento Dachs G5.5 o Dachs F5.5. Per impianti costituiti da un’unità Dachs G.5.0 LowNOx, attenersi alle indicazioni
suggerite come indicato nel box sottostante:
Per Dachs G.5.0 LowNOx:
LowNOx:
Potenza elettrica nominale: 5.0 kW
Senertec Kraft Wärme Energiesysteme GmbH – Guida alla connessione in rete Rev.02
Pagina 1 di 11
1. Richiesta preventivo
La richiesta del preventivo per la connessione è da presentare in via telematica al gestore di rete (es: ENEL Produttori sul
portale https://produttori-eneldistribuzione.enel.it/portaleproduttori/) compilando i form predisposti con dati anagrafici del
titolare impianto, le caratteristiche tecniche ed i vari allegati richiesti (es. Schema elettrico unifilare, planimetria catastale
etc.). A seguire i principali dati tecnici per la domanda di connessione.
Dati tecnici dell’impianto:
Tipologia tariffa
Tipo generazione
Tipo fonte
Termoelettrico Cogenerazione alto rendimento
Combustibili fossili
Potenza nominale dell’impianto
5,50 kW 1)
Potenza richiesta per l’immissione
5,38 kW 2)
Tipologia sistema elettrico
Contributo alla corrente di corto circuito
SSP * / RID (selezionare)
Trifase
80 A
* L’attivazione del regime di “Scambio sul posto” presuppone la qualifica CAR (cogenerazione ad alto rendimento) dell’impianto
sul portale informatico RICOGE del GSE con rilascio del codice impianto che andrà inserito nella convenzione.
NOTA: L’unità Dachs viene collegata alla rete elettrica dell’utenza senza prevedere un’alimentazione separata per gli organi
ausiliari interni in quanto essi hanno un assorbimento molto contenuto (max 120 W)
LowNOx:
1) Potenza nominale dell’impianto :
5,0 kW
2) Potenza richiesta per l’immissione :
4,88 kW
Pagina 2 di 11
2. Censimento impianto sul portale Terna Gaudi
Da effettuare sul portale telematico all’URL https://procedure.terna.it/gaudi/
Per poter effettuare il censimento è necessario essere in possesso del “codice di rintracciabilità” fornito dal gestore di rete
insieme al preventivo a seguito dell’inoltro della domanda di connessione. A seguire i dati necessari per la compilazione del
portale Gaudi.
Dati tecnici impianto:
Tipologia impianto:
Numero sezioni:
1
Numero gruppi:
1
Tipo / Sottotipo generatore:
Asincrono / Gabbia di scoiattolo
Potenza apparente nominale:
6,2 kVA (*)
Potenza attiva nominale:
5,50 kW 1) (Potenza efficiente lorda sezione)
Fattore di potenza:
0,89 (*)
Tensione nominale:
400 V
Potenza efficiente netta sezione:
Cogenerazione ad alto rendimento:
Tipologia motore:
Potenza del motore primo:
5,38 kW 2)
Sì (selezionare)
Motore a combustione interna
6,04 kW 3)
Funzionamento annuale:
indicare il numero di h/anno previste in base ai fabbisogni termici
Tipologia Combustibile:
Gas naturale / GPL (indicare a seconda del caso)
Potere calorifico inferiore:
Consumo atteso:
termoelettrico
35.000 kJ/Sm3
indicare dato previsto moltiplicando le ore attese x 2,11 Sm3
( )
* dati riferiti al solo generatore elettrico ai propri morsetti. L’unità cogenerativa Dachs integra al suo interno un rifasamento ad inserzione
automatica che assicura sempre in uscita cosφ ≥ 0,95
LowNOx:
1)
Potenza attiva nominale :
5,0 kW
2)
3)
Potenza efficiente sezione netta : 4,88 kW
Potenza del motore primo :
5,49 kW
Pagina 3 di 11
3. Fine lavori
Durante le fasi conclusive della realizzazione dell’impianto deve essere inviata al gestore di rete la comunicazione di fine
lavori con tutti gli allegati richiesti (es: regolamento di esercizio, addendum tecnico, dichiarazione di conformità
dell’impianto alla regola dell’arte etc). A seguire i dati necessari per la compilazione degli allegati.
3.1 Regolazione del sistema di protezione di interfaccia (allegato A)
La protezione di interfaccia integrata è completa di autotest, non è quindi necessario il test con cassetta relè da parte di
professionista qualificato. Per ogni prova è necessario fotografarne l’esito e creare un report dell’autotest1 come da allegato
A alla presente guida.
Prima di procedere con l’autotest verificare la versione firmware: se antecedente a U_00.003.010, è necessario eseguire un
aggiornamento software (per la corretta procedura rivolgersi al supporto tecnico SenerTec) nel quadro di regolazione a
bordo macchina MSR2.
E’ necessario attendere 30 secondi tra un autotest e l’altro.
Verifica delle regolazioni del sistema di protezione di interfaccia mediante:
√
funzione autotest
Protezione
1
Soglia
prescritta
Soglia
impostata
Tempo di
intervento
438,2 V
Variabile in funzione
del valore iniziale e
finale di tensione, al
massimo 603 s
Tempo di
intervento
rilevato
Esecuszione
(59.S1)
1,1 Vn
(59.S2)
1,15 Vn
460 V
0,2 s
da autotest
SI
(27.S1)
0,85 Vn
340 V
0,4 s
da autotest
SI
(27.S2)
0,4 Vn
--
0,2 s
--
NP
(81>.S1)
50,5 Hz
50,5 Hz
< 0,1 s
da autotest
SI
(81<.S1)
49,5 Hz
49,5 Hz
< 0,1 s
da autotest
SI
(81>.S2)
51,5 Hz
51,5 Hz
0,1 s
da autotest
SI
(81<.S2)
47,5 Hz
47,5 Hz
0,1 s
da autotest
SI
Comando locale
da gestore
da gestore
Ai sensi del par. A4.4 della norma CEI 00-21 nel caso di protezioni di interfaccia integrate deve essere previsto un sistema di autotest
che verifichi le funzioni di max/min frequenza e max/min tensione previste nel SPI come di seguito descritto:
 Per ogni funzione di protezione di frequenza e tensione, si varia linearmente la soglia di intervento in salita o discesa con una
rampa ≤0,05 Hz/s o ≤ 0,05 Vn/s rispettivamente per le protezioni di frequenza e tensione;
 Ciò determina, ad un certo punto della prova, la coincidenza fra la soglia ed il valore attuale della grandezza controllata (frequenza
o tensione) e quindi l’intervento della protezione e la conseguente apertura del dispositivo di interfaccia.
Per ogni prova i valori delle grandezze ed i tempi di intervento devono essere visualizzabili dal convertitore.
Le prove devono misurare la precisione della soglia e dei tempi d’intervento.
Pagina 4 di 11
Segnale esterno
da gestore
da gestore
3.2 Addendum tecnico al regolamento di esercizio BT (allegato D)
Dati tecnici necessari per la corretta compilazione dell’addendum tecnico al regolamento d’esercizio di bassa tensione
Sistema elettrico alimentante:
trifase
Tensione nominale complessiva:
400 V
Fonte primaria di energia:
Contributo alla corrente c/c:
combustibili fossili idrocarburi
80 A
Interblocco di
funzionamento
assente
Servizio dei
generatori
continuo
Modalità di avvio
Modalità
inserimento
condensatori
n.a
Manuale con
motore primo
Potenza
condensatori
n.a
cos φ
0,89 *
Potenza reattiva a
vuoto Q0
Potenza nominale
unità di
generazione
6,18 kVA*
n.a
N. Unità
1
X”d
N. Poli
2
2,875 Ω
Versione FW
U_00.003.010
Icc/In
Tipo
Asincrono non
autoeccitato
8,9
Matricola
(vedi Fabr.Nr
generatore)
Tensione nominale
Modello
HKA-A5-.5
400 V
Marca
SenerTec
L’esercizio in parallelo con la rete è previsto per i seguenti generatori:
* Dato riferito ai morsetti del generatore. Con il
rifasamento integrato all’interno dell’unità Dachs in
uscita è sempre garantito un cos φ ≥ 0,95
Rifasamento con batteria di condensatori 3 x 16,6 µF
Potenza 2,5 kVAr - inserzione automatica.
Targa generatore. Per accedere rimuovere il pannello sinistro della capsula
insonorizzante. Tutti i dati sulla targhetta sono approssimati al primo decimale
Pagina 5 di 11
Il microcogeneratore Dachs è equipaggiato con un generatore asincrono direttamente connesso ed è privo di convertitori
statici. Non è quindi richiesta la regolazione della potenza immessa in funzione della frequenza ai sensi del par. 7.1.1
dell’allegato A70 e dell’allegato F par F.3 della norma CEI 0-21.
Spuntare “No” per tutte le voci inerenti.
La limitazione della componente continua della corrente immessa in rete entro i valori prescritti dalla norma CEI 0-21 è
ottenuta mediante (barrare):
√
non sono presenti sistemi elettrici in corrente continua
Il sistema di controllo dello squilibrio di potenza è (barrare):
√
assente (perchè l’impianto è trifase ed il generatore è di potenza inferiore a 6 kW)
Caratteristiche dei dispositivi principali
I dispositivi interni all’impianto di produzione e previsti ai sensi della Norma CEI 0-21 sono individuati come segue:
Dispositivo
Marca e Modello
Num
Generale (DG)
Tipo
CEI EN
Rif. schema
Interblocchi
Come da progetto elettrico
Interfaccia (DDI)
Telemecanique LC1D18P7
1
contattore
CEI 0-21
Vedi schema di
esempio
√ NO
Generatore (DDG)
Telemecanique GV2-M16 *
1
Interruttore
automatico
magnetotermico
CEI 0-21
Vedi schema di
esempio
√ NO
Il dispositivo di interfaccia (DDI) con la rete è: √ INTERNO
Sistema di protezione di interfaccia (SPI)
Il sistema di protezione integrato nell’impianto di produzione e conforme alla Norma CEI 0-21 è individuato come segue:
SPI
Marca
Modello
Firmware
Integrato in altri apparati
1
SenerTec GmbH
MSR2 Dachs HKA
U_00.003.010
√ SI
* il centro stella del generatore (ossia il conduttore del neutro) non è collegato verso l’esterno, il DDG risulta quindi onnipolare.
Pagina 6 di 11
Allegato A: Dichiarazione di conformità alla norma CEI 0-21
Pagina 7 di 11
Pagina 8 di 11
Allegato B: Report autotest CEI 0-21 per il microcogeneratore Dachs
Media mobile (menù 9/12/1/5/1):
Comando locale (menù 9/12/1/03):
Tensione 2 (menù 9/12/1/5/1):
Frequenza 1 (menù 9/12/1/7/1):
Frequenza 2 (menù 9/12/1/8/1):
Serial Number (menù 1/8/08):
Pagina 9 di 11
Esecuzione autotest (menù 9/12/02):
Procedura:
1) selezionare funzione (menù 9/12/2/1)
2) avviare autotest – si (menù 9/12/2/2)
3) risultati (menù 9/12/2/4)
Risultati autotest
Soglia testata
Pagina 10 di 11
Allegato C:
SCHEMA DI ESEMPIO UNIFILARE DELL’IMPIANTO PER UN’UNITA’ DI MICROCOGENERAZIONE DACHS
Contatore Q1
CD xxx xxx xxx
KW
M1
kWh
400 Vac – 50 Hz
PdC
DG
QL
CE PC 01
4x25A
Impianto del produttore
Id
300mA
QUADRO ELETTRICO
QG
4x63A
ALTRE UTENZE
(CARICHI PASSIVI)
Id
30 mA
4X20 A
MICRO-COGENERATORE
SENERTEC DACHS G5.5
5.5 KW – 400 Vac
ALIMENTAZIONE
AUX INTERNI
Pe = 0,120 kW
RIFASAMENTO
AUTOMATICO
cos φ ≥ 0,95
SPI
kWh
P = 5,50 kW
cos φ = 0,89
NON E’ PREVISTA UN’ALIMENTAZIONE SEPARATA PER GLI ORGANI
AUSILIARI INTERNI DELL’UNITA’ DI MICRO-COGENERAZIONE.
Pagina 11 di 11
