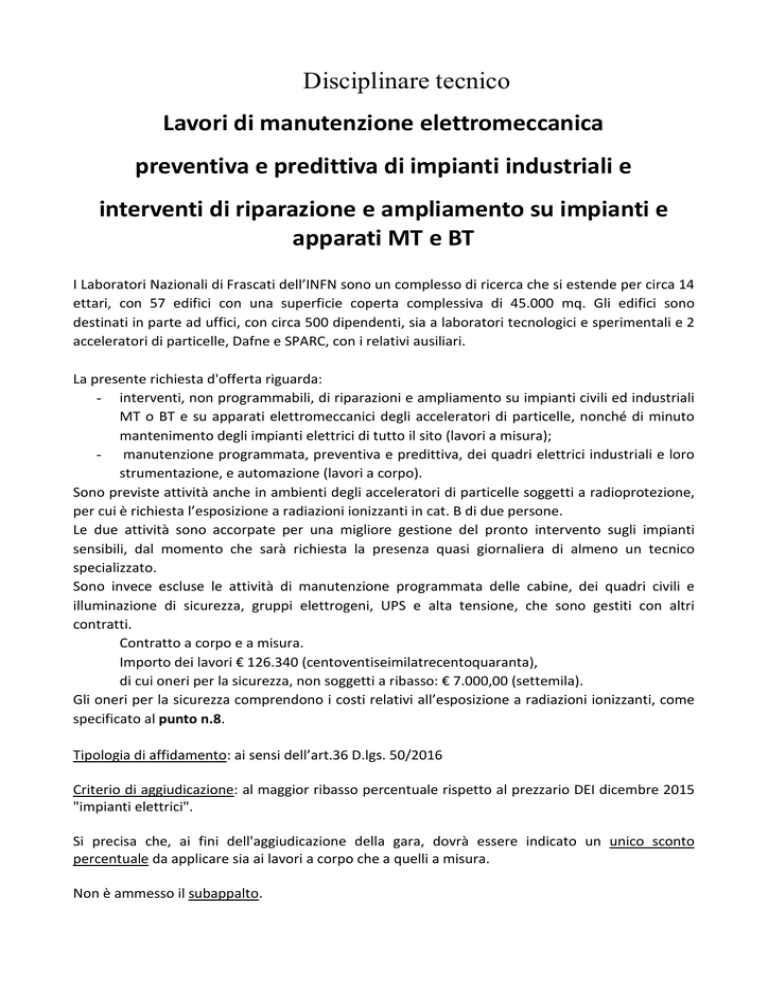

Disciplinare tecnico Lavori di manutenzione

Disciplinare tecnico
Lavori di manutenzione elettromeccanica
preventiva e predittiva di impianti industriali e
interventi di riparazione e ampliamento su impianti e
apparati MT e BT
I Laboratori Nazionali di Frascati dell’INFN sono un complesso di ricerca che si estende per circa 14
ettari, con 57 edifici con una superficie coperta complessiva di 45.000 mq. Gli edifici sono
destinati in parte ad uffici, con circa 500 dipendenti, sia a laboratori tecnologici e sperimentali e 2
acceleratori di particelle, Dafne e SPARC, con i relativi ausiliari.
La presente richiesta d'offerta riguarda:
- interventi, non programmabili, di riparazioni e ampliamento su impianti civili ed industriali
MT o BT e su apparati elettromeccanici degli acceleratori di particelle, nonché di minuto
mantenimento degli impianti elettrici di tutto il sito (lavori a misura);
- manutenzione programmata, preventiva e predittiva, dei quadri elettrici industriali e loro
strumentazione, e automazione (lavori a corpo).
Sono previste attività anche in ambienti degli acceleratori di particelle soggetti a radioprotezione,
per cui è richiesta l’esposizione a radiazioni ionizzanti in cat. B di due persone.
Le due attività sono accorpate per una migliore gestione del pronto intervento sugli impianti
sensibili, dal momento che sarà richiesta la presenza quasi giornaliera di almeno un tecnico
specializzato.
Sono invece escluse le attività di manutenzione programmata delle cabine, dei quadri civili e
illuminazione di sicurezza, gruppi elettrogeni, UPS e alta tensione, che sono gestiti con altri
contratti.
Contratto a corpo e a misura.
Importo dei lavori € 126.340 (centoventiseimilatrecentoquaranta),
di cui oneri per la sicurezza, non soggetti a ribasso: € 7.000,00 (settemila).
Gli oneri per la sicurezza comprendono i costi relativi all’esposizione a radiazioni ionizzanti, come
specificato al punto n.8.
Tipologia di affidamento: ai sensi dell’art.36 D.lgs. 50/2016
Criterio di aggiudicazione: al maggior ribasso percentuale rispetto al prezzario DEI dicembre 2015
"impianti elettrici".
Si precisa che, ai fini dell'aggiudicazione della gara, dovrà essere indicato un unico sconto
percentuale da applicare sia ai lavori a corpo che a quelli a misura.
Non è ammesso il subappalto.
Il costo delle singole lavorazioni a corpo sarà rendicontato applicando lo sconto al prezzo
presunto.
Per la parte a misura il costo sarà rendicontato come segue dai seguenti calcoli:
Mano d'opera = [costo orario comprensivo di utile d'impresa pari al 28,70%] - sconto %
Se ad es. il costo orario riportato sul prezziario per un installatore di 5a categoria,
comprensivo di spese generali ed utile d'impresa è quotato 34,38 €/ora e lo sconto offerto
è del 21%, ne risulterà un addebito di 27,16 €/ora;
Materiali e noli= costo unitario del materiale fornito (prezziario DEI- materiali) - sconto %.
Per i materiali forniti ma non contemplati nel prezziario, si applica il costo d'acquisto su
presentazione di un documento giustificativo di spesa più l'utile d'impresa del 28,70 % ribassato
dello sconto offerto.
Ad es., se il materiale è stato pagato 100 € e lo sconto offerto è del 21%, saranno
addebitati:100 x [1+0,287 x (1-0,21)] = 100 xl,226 = 122,6 €.
Operato Operaio
re
installator
tecnico e 5cat
Costo orario DEI Dicembre 2015 comprensivo di
spese generali e utile d'impresa
47,19
Operaio
installator
e 3 cat
€ 34,38
€ 30,64
Ore di lavoro
a) Manutenzione straordinaria MT-BT (lavori a
misura)
Mano d'opera
materiali e noli
OT
V
1500
III
750
V
III
205
68
40
57
40
37
447
Importo
presunto
€
15.955
€
5.292
€
3.113
€
4.436
€
3.113
€
2.880
€
34.790
1.197
€ 119.340
€
7.000
€ 126.340
Tot a)
b) Lavori di Manutenzione preventiva e predittiva
impianti industriali
tab.1 Raffreddamento Acceleratore Dafne
tab. 2 Raffreddamento Acceleratore Sparc
tab. 3 Impianti di Ventilazione e cdz Acceleratori
tab. 4 Impianti di Ventilazione e cdz esterni
tab. 5 Centrali termiche
tab. 6 Camere pulite
Tot b)
Tot a base d'asta
OOS (radioprotezione e interferenze)
Tot generale
Tab. 1 Computo metrico estimativo
OT
205
68
40
57
40
37
447
447
1.500
€
€
€
74.550
10.000
84.550
a misura
a misura
a corpo
a corpo
a corpo
a corpo
a corpo
a corpo
a corpo
a corpo
1 Manutenzione
industriale
straordinaria
MT/BT
civile
ed
Le attività previste riguardano gli impianti elettrici e apparati civili, industriali e degli acceleratori,
principalmente:
- riparazione e sostituzione di apparecchi e parti di impianti
- sostituzione lampade con pulizia dei corpi illuminanti
- installazione di apparecchiature elettriche
- manutenzione sulle lampade di illuminazione stradale
- manutenzione straordinaria di quadri elettrici e apparecchiature MT e BT
- piccoli impianti con carattere di urgenza
- misure elettriche ed energetiche sugli impianti
- montaggio e smontaggio di parti elettriche di magneti e alimentatori
- ricerca guasti su circuiti di potenza
- ricerca guasti sugli impianti di automazione industriale, PLC e apparecchiature in campo
- manutenzioni elettriche e riparazione di apparecchiature industriali e sperimentali
- cablaggi di potenza, di segnale e trasmissione dati e fonia
- interventi di assistenza anche all’interno delle aree soggette a radioprotezione
Trattandosi di lavori elettrici, l'attività è regolata dalla norma CEI-EN 50110. Pertanto il personale
dovrà essere qualificato dal datore di Lavoro come PAV (persona avvertita) e PES (persona
esperta) e dovrà essere nominato un Preposto ai Lavori. Ai sensi della sopra citata norma alcune
attività richieste possono essere classificate come "lavori elettrici sotto tensione" in BT.
1.1 Modalità di intervento
L'inizio dei lavori sarà concordato con preavviso di 2 settimane. Dell'inizio lavori sarà redatto
apposito verbale sottoscritto dalle parti.
Gli interventi avverranno su richiesta del personale INFN con preavviso massimo di 2 gg lavorativi.
Il singolo intervento avrà durata minima di 4 ore.
A seconda degli interventi da eseguire potranno essere richieste 1 o 2 persone con qualifica
adeguata.
Il termine dei lavori sarà determinato dall'esaurimento del budget a disposizione e comunque
contenuto in un anno solare dalla data del verbale di inizio lavori salvo diversi accordi in fase di
esecuzione lavori.
La Ditta aggiudicataria nominerà un responsabile di cantiere a cui fare riferimento, al quale spetta
l'organizzazione del lavoro per il rispetto delle norme contrattuali con particolare riguardo a quelle
relative alla sicurezza sul lavoro, D.lgs. 9 aprile 2008, n.81.
La Ditta dovrà comunicare, prima dell'inizio dei lavori, i nominativi del proprio personale e, tra
questi, il nominativo del responsabile di cantiere o del Preposto ai Lavori, dando altresì tempestiva
comunicazione scritta di ogni sua variazione. L’Impresa dovrà altresì ottemperare le disposizioni di
sicurezza imposte dal D.lgs. 9 aprile 2008, n.81.
La Ditta sotto la propria responsabilità, si impegna a far osservare al personale impiegato
per l’esecuzione dei lavori, le disposizioni che regolano l’accesso, la permanenza e l’uscita del
personale dipendente della Ditta nei LNF.
1.2 Libretto dei lavori e Registro di contabilità
Il libretto dei lavori sarà realizzato in formato elettronico, condiviso con il personale preposto LNF
e mensilmente stampato e validato dal responsabile del procedimento.
Sarà cura della Ditta, al termine di ogni intervento, annotare sul libretto dei lavori:
- data e richiesta d'intervento
- descrizione delle lavorazioni eseguite
- manodopera impiegata
- materiale fornito dalla Ditta e materiale impiegato di fornitura INFN
- firma dell'esecutore e del referente INFN.
Sul registro di contabilità saranno riportate le lavorazioni eseguite, deducibili dal libretto dei lavori,
con le indicazioni delle ore di lavoro di ciascuna categoria di operaio impiegato e dei materiali
forniti.
Al registro di contabilità saranno allegati i documenti giustificativi di spese (copie di fatture e
ricevute) dei materiali forniti non contemplati dal prezziario DEI.
All'inizio di ciascun mese sarà compilato il riepilogo mensile dalla contabilità da cui risulteranno
gli importi relativi alla manodopera e alle forniture.
2 Lavori di Manutenzione programmata preventiva e
predittiva impianti industriali
La parte in oggetto riguarda il contratto a corpo per la manutenzione dei Quadri Elettrici e delle
apparecchiature elettriche industriali di:
- Impianti di raffreddamento degli acceleratori Dafne e Sparc
- Impianti di condizionamento e ventilazione civili ed industriali
- Quadri delle centrali termiche
- Quadri e apparecchiature accessorie elle camere pulite dei LNF,
come dettagliati nella lista al punto 2 “LISTA QUADRI”.
La manutenzione da effettuare deve essere preventiva, ed assicurare quindi la continuità di
funzionamento degli impianti e sarà realizzata in cicli a cadenza semestrale ed annuale.
E’ inoltre richiesto il ripristino delle apparecchiature guaste.
Le manutenzioni avranno cadenza semestrale per i QE tabella 1 e 2 ed annuali per i QE tabella 3, 4
e 5, e saranno effettuate in periodi da concordare in funzione dell’attività degli acceleratori e degli
uffici e/o laboratori interessati, con preavviso da parte di INFN non inferiore ad una settimana.
Il sopralluogo tecnico per la presa visione degli impianti e della documentazione tecnica relativa è
obbligatorio, pena l’esclusione dalla gara.
Le quotazioni saranno suddivise per singola tabella con l’aggiudicazione sull’importo totale.
Al termine di ogni ciclo di manutenzione la Ditta redigerà una relazione tecnica dettagliata
comprensiva di:
scheda riepilogativa per ogni quadro elettrico riportante misure e verifiche effettuate con i
rispettivi risultati, i dati di targa del quadro elettrico e la segnalazione di eventuali
anomalie;
• scheda con pianta con il posizionamento dei quadri elettrici
• relazione tecnica riassuntiva dello stato delle apparecchiature verificate e della
strumentazione impiegata per verifiche e misure effettuate.
Eventuali interventi di manutenzione straordinaria sulle apparecchiature oggetto della presente
manutenzione che dovessero rendersi necessari andranno valutati da nostri addetti e saranno
completati dalla Dichiarazione di Conformità ai sensi del D.M. 37/08 completa di documentazione
di progetto, schemi elettrici e funzionali aggiornati se necessario.
•
2.1 Attività di manutenzione preventiva previste per tutti i quadri elettrici
1. Eseguire il controllo visivo per verificare l’integrità delle apparecchiature e delle condutture
elettriche;
3. Controllare lo stato di conservazione delle strutture di protezione dai contatti diretti (schermi
metallici, plexiglass e dispositivi di blocco) e ripristino delle protezioni carenti;
4. Verificare e ripristinare il serraggio delle connessioni elettriche di potenza;
5. Verifica e ripristino della continuità dei conduttori di messa a terra delle parti metalliche e delle
apparecchiature installate;
6. Sostituire i morsetti e i conduttori deteriorati;
7. Verificare e ripristinare l’efficienza dei ventilatori di raffreddamento del quadro e pulizia dei filtri
antipolvere;
8. Verificare l’efficienza dei contattori e eventualmente procedere alla sostituzione;
9. Verificare l’efficienza degli strumenti di misura e eventualmente procedere alla sostituzione;
10. Verifica e ripristino delle lampade di segnalazione;
11. Prova di scatto dei relè differenziali mediante strumento di prova, con relazione di verifica;
12. Pulizia interna ed esterna del quadro con aspirapolvere e aria compressa.
2.2 Attività aggiuntive specialistiche per i quadri degli impianti di
raffreddamento degli acceleratori
Per i soli impianti di cui in tabella 1 e 2 (relativi agli impianti di raffreddamento degli acceleratori) vanno
inoltre effettuate le seguenti attività:
1
2
3
4
Serraggio dei morsetti dei motori delle sale pompe;
Prova di isolamento delle partenze motori;
Prova di avviamento motori;
Misura della caduta di tensione tra sbarra di distribuzione del quadro e
morsetti di partenza motore in condizioni di normale funzionamento;
5 Misura delle tre correnti di linea delle partenze motori per la verifica
dell’assorbimento e della equilibratura del carico;
6 Misura della potenza assorbita e cosfi;
7 Serraggio delle connessioni elettriche di segnale;
8 Controllo e ripristino delle condutture elettriche
9 Controlli su I/O segnalazioni, misure, allarmi dei PLC e SCADA.
I PLC utilizzati sono della serie M340 Schnederelectric, di cui si richiede attestato di qualificazione.
9.1 Lista Quadri
Tabella 1 impianti di raffreddamento Dafne – (manutenzione in pausa acceleratore)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Centrale frigorifera Dafne Q7
Impianto di raffreddamento dafne quadro Q3
Impianto di raffreddamento dafne quadro Q9
Impianto di demineralizzazione Q6
Impianto di raffred. criogenia Q8
Impianto di raffred. dafne quadro Q4 (sala pompe acc.)
Impianto di raffred. dafne quadro Q5 ( “
“
“ )
Impianto di raffred. accumulatore quadro Q2 (sala pompe acc.)
Impianto di raffred. accumulatore quadro Q1 (sala alimentatori. acc.)
Impianto di raffred. LINAC
Tabella 2 impianti di raffreddamento SPARC – (manutenzione in pausa acceleratore)
Impianto di raffreddamento e condizionamento dell’acceleratore SPARC
1. QEG sala pompe sparc e relativi sottoquadri
2. QE inverter sala pompe sparc
3. QE CDZ e PLC sala macchine Sparc,
4. QE PLC sala macchine inferiore,
5. QE riscaldatori e termoregolatori.
Tabella 3 Condizionamento e ventilazione acceleratori –( manutenzione in pausa acceleratore)
1.
2.
3.
4.
5.
6.
Impianto di condizionamento sala alimentatori accumulatore (accesso limitato)
Impianto di ventilazione accumulatore (accesso limitato)
Impianto di condiz./vent. sala modulatori linac n°2 QE
Impianto di ventilazione tunnel linac
Impianto di condiz. sala dafne (accesso limitato), (sala pompe accumulatore)
Impianto di ventilaz./condiz. sala alimentatori dafne (ex sala conteggio)
Tabella 4 Condizionamento e ventilazione ordinaria -( manutenzione in giorni ordinari)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
Impianto di condizionamento sala attrezzata b (sala mea)
Impianto di ventilazione sala alimentatori dafne ("sala macchine")
Impianto di ventilazione cabina 9
Impianto di ventilazione cabina 10
Impianto di ventilazione cabina 11
Impianto di ventilazione cabina 13
Impianto di condizi. edificio kloe (N°5 QE Seminterrato + Q11,Q12,Q13)
Sala pompe centro di calcolo
QE CDZ tetto (ed.1)
QE CDZ archivio (ed.1)
QE CDZ (ED.2)
QE UTA periferica officina meccanica (ed.2)
QE CDZ (ED.4)
QE CDZ PWA (ED.12)
QE CDZ uffici calcolo (ED.14)
QE CDZ CED (ED.14)
CDZ ASTRA (ED.29)
QE UTA NAE (ED.36)
QE CDZ ampliamento Gran Sasso (ED.57)
Tabella 5 Centrali termiche (manutenzione in giorni ordinari)
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
QE sottocentrale termica (ED.1)
QE sottocentrale termica (ED.2)
QE centrale termica (ED.4)
QE centrale termica (ED.8)
QE centrale termica (ED.16)
QE centrale termica ADONE (ED.18)
QEG centrale termica ADONE (esterno ED.18)
QE centrale termica LAB. LADON (ED.19)
QE centrale termica 3 P. (ED.28)
QE centrale termica AC (ED.30)
QE centrale termica Centro Servizi (ED.33)
QE centrale termica AE + QE UTA. (ED.36)
Tabella 6 Camere pulite (manutenzione in giorni ordinari)
1.
2.
3.
4.
5.
6.
7.
QE Camera Pulita Bunker Sparc (ED.1)
QE Camera Pulita Sala Tecnologie (ED.7)
QE Camera Pulita Gran Sasso (ED.8)
QE Camera Pulita Luce Sincrotone (ED.12)
QE Camera Pulita Astra (ED.27)
QE Camera Pulita Tubificio (ED.28)
QE Camera Pulita FLAME (ED.56)
9.2 Modalità di esecuzione
Ai sensi del D.Lgs. 81/08 il lavoro in oggetto è da considerarsi una “manutenzione ordinaria”. La Ditta deve
essere iscritta alla Camera di Commercio ed abilitata per la relativa categoria di lavori.
Trattandosi di lavori elettrici, l’attività è regolata dalla norma CEI-EN 50110. Pertanto gli operai
dovranno essere qualificati come PAV (persona avvertita) e PES (persona esperta) e dovrà essere
nominato un Preposto ai Lavori. Ai sensi della norma inoltre alcune attività richieste possono
essere classificate come “lavori elettrici sotto tensione” in BT.
Composizione e qualifica del personale
La squadra che eseguirà i lavori dovrà essere sempre composta da almeno due persone, di cui una definita
come responsabile, che dovrà essere sempre presente durante le visite per tutta la durata del contratto.
Tale squadra dovrà essere in grado di svolgere le mansioni relative al presente contratto autonomamente e
con competenza.
Costanza del personale
La squadra destinata alle lavorazioni presso i LNF deve essere il più possibile la stessa a meno di grave
indisponibilità. In essa deve essere nominato un responsabile ed un sostituto. Il responsabile sarà quindi
sempre presente, salvo essere rimpiazzato occasionalmente dal sostituto. Questo allo scopo di garantire
una interfaccia unica verso i LNF e continuità nella gestione delle operazioni.
Attrezzature
La ditta è tenuta a impiegare attrezzatura propria per tutte le operazioni di smontaggio, rimontaggio,
sollevamento, trasporto ecc.
Supervisione LNF
un tecnico LNF (affiancato da un sostituto in caso di indisponibilità) sarà presente a tutte le operazioni della
ditta con funzioni di supervisione, autorizzazioni alla manovra degli impianti, interfaccia con gli altri servizi
dei LNF (ad es. Per autorizzare interruzioni di funzionamento), e verifica dell’effettivo svolgimento delle
operazioni in campo.
9.3 REGISTRAZIONE DELLE OPERAZIONI
Tutte le operazioni eseguite dovranno essere prontamente riportate (in collaborazione col personale LNF)
nelle schede custodite presso il Servizio Impianti dei LNF durante la stessa settimana dell’intervento. In
particolare va annotato il valore delle letture fatte, i pezzi sostituiti, le eventuali anomalie riscontrate e ev.
risolte.
Ricambi
Nell’esecuzione delle operazioni previste e’ compresa la sostituzione delle parti malfunzionanti. L’acquisto
e la custodia dei ricambi principali sono a cura dei LNF, che provvederà a fornire alla ditta i pezzi necessari
alle singole lavorazioni. In caso di momentanea indisponibilità di ricambi verrà concordata di volta in volta
la procedura da seguire.
Periodi lavorativi e preavviso visite di controllo e di smontaggio/rimontaggio
Normalmente tutte le operazioni da svolgere sulle macchine di tab. 1 -2 e 3 dovranno essere comprese
nelle settimane di manutenzione, previste circa una ogni due mesi (sono possibili variazioni). Verrà dato un
preavviso di una settimana. Gli impianti dovranno comunque essere resi nuovamente operativi nel giro di
una settimana lavorativa.
Accessibilità delle sale macchine
Nella lista dei quadri è evidenziata l’accessibilità dei locali corrispondenti. Questi sono classificati come 1. di
libero accesso (locali o aree sempre accessibili) e 2. di accesso limitato (non accessibili alla ditta in periodo
di funzionamento dell’acceleratore). L’accessibilità deve essere tenuta presente nel caso di interventi al di
fuori del periodo di pausa manutentiva.
Durata del contratto
Un anno a partire dal primo intervento, da eseguire nella prima pausa di manutenzione dall'emissione
dell'ordine.
Ricambi e materiale di consumo
Nel caso di sostituzioni o integrazioni di parti e componenti di consumo non disponibili nel nostro
magazzino, la ditta provvederà ad una valutazione preventiva dei costi ed alla fornitura e messa in opera
previa nostra esplicita accettazione.
I ricambi e il materiale installato saranno comunque riportati sul cartellino di lavoro che va controfirmato
dal nostro tecnico supervisore a fine intervento.
10 Orario di lavoro
In condizioni ordinarie l’orario di lavoro è dalle 8:00 alle 16:30 dei giorni feriali, sabato escluso.
Va prevista anche la possibilità di intervento, in caso di necessità, anche durante sabato, ferstivi o serali
previo preavviso o in condizioni di emergenza.
11 Radioprotezione
E' previsto l'intervento in zone controllate dal punto di vista della radioprotezione.
La ditta dovrà disporre di almeno due lavoratori esposti di Categoria B. e pertanto dovrà nominare
un esperto qualificato per l'adempimento degli obblighi di legge (D.Lgs. 230/95 e s.m.i.)
riguardanti la sorveglianza fisica (classificazione, formazione del personale, tenuta della
documentazione dosimetrica).
Dovrà inoltre nominare un medico autorizzato o competente per gli adempimenti riguardanti la
sorveglianza medica dei lavoratori.
In caso di aggiudicazione, la ditta dovrà fornire la seguente documentazione, pena l'annullamento
dell'ordine:
- - nomina dell'esperto qualificato
- - nomina del medico autorizzato
- - giudizi di idoneità medica dei lavoratori
- - certificati di avvenuta formazione
II costo relativo alla qualificazione del personale per la radioprotezione è computato negli oneri
per la sicurezza.
12 Documentazione da consegnare in fase di offerta
L’offerta dovrà contenere:
• Il ribasso unico oggetto dell’ offerta, e le relative voci di costo compilate sul modello da noi
fornito;
• la scheda preparatoria per la valutazione dei rischi ai sensi del D.L.vo 81/08 (DUVRI)
controfirmata dalla Ditta;
• la dichiarazione sostitutiva prevista dall’art. 38 del D.Lgs 163/06 come da modello allegato
• il verbale di avvenuto sopralluogo controfirmato dal personale preposto INFN;
• elenco delle apparecchiature a disposizione.
• Inoltre la Ditta dovrà dichiarare (come da fac-simile allegato)
1. Il numero di ore stimato per l’esecuzione di quanto in oggetto
2. Il costo orario del personale impiegato
3. Il costo relativo alla sicurezza del lavoro sostenuto dalla Ditta con riferimento al lavoro
in oggetto come previsto dall’art. 26 c5 del D.l.gs.81/08
4. organico medio annuo distinto per qualifica
5. contratto di lavoro applicato ai lavoratori dipendenti
La mancata presentazione di tale documentazione completa costituisce motivo di non
accettazione dell’offerta.
13 Adempimenti in caso di aggiudicazione
In caso di aggiudicazione provvisoria, e prima dell’emissione del nostro ordine, la Ditta,
provvederà a:
a) Consegnare il documento di valutazione dei rischi DVR ed il LUL
b) effettuare il sopralluogo ed a redigere il DUVRI (documento unico di valutazione dei rischi)
in collaborazione con il Nostro Servizio di Prevenzione e Protezione
Tale documentazione dovrà essere fornita entro 10 giorni dalla comunicazione di aggiudicazione
pena l’annullamento dell’offerta.
14 Valutazione degli oneri per la sicurezza
Gli oneri per la sicurezza, non soggetti a ribasso, sono stati stimati considerando un'incidenza
percentuale del 2% per la parte manodopera, sommata al costo di mercato che deriva dalla
classificazione del personale come esposto ("tipo B") a radiazioni ionizzanti.
Tenuto conto che il prezziario DEI assunto a base di gara non contempla gli oneri della sicurezza, si
chiarisce che l'importo complessivo delle lavorazioni e forniture da procurare (calcolate sulla base
del prezziario e dello sconto) sarà al netto di tali oneri.
In caso di fatturazione parziale sarà riconosciuta una quota di oneri di sicurezza proporzionale al
valore delle lavorazioni effettuate.
15 Norme di riferimento
Dovranno essere rispettate le seguenti norme legislative:
− D.Lgs. 81/08
− D.M. 37/08
− Norme CEI 11/1, 17/1, 17/6, 17/13,17/20, 17/21, 64/8, IEC 298.
− CEI EN 61439
− CEI 11-27 11-27/1 EN 50110 Esecuzione dei lavori su impianti elettrici a tensione nominale
non superiore a 1000 V in corrente alternata e a 1500 V in corrente continua;
− CEI 11-48 Esercizio degli impianti elettrici;
− CEI 0-10 Guida alla manutenzione degli impianti elettrici.
16 Condizioni generali
Sono a carico dell'Impresa gli oneri previdenziali, assicurativi ed assistenziali del personale
presente in cantiere che dovrà essere in regola con le vigenti normative di legge.
Al termine dei lavori la Ditta aggiudicataria dovrà produrre la “dichiarazione di conformità”
secondo la normativa D.L. 37/08 per le attività di manutenzione straordinaria eseguite e per
eventuali ampliamenti e nuovi impianti realizzati nell’ambito del contratto.
Non sono previste attività di progettazione.
La mancata presentazione della “dichiarazione di conformità” e relativi allegati, determinerà la
sospensione dei pagamenti senza che la Ditta abbia nulla a pretendere.
Quanto espressamente richiesto nel presente disciplinare dovrà essere specificato nella Vostra
offerta.
Condizioni commerciali e di fornitura:
- IVA: nostro carico
- Tempi di consegna: da specificare.
- Luogo di consegna: presso il magazzino dei Laboratori Nazionali di Frascati dell’INFN, Via E.
Fermi 40 Frascati (Roma)
- Validità dell’offerta: non inferiore a 60 giorni.
- Trasporto ed imballo: compresi nel prezzo o da specificare ed eseguiti secondo le norme
vigenti.
-
-
-
-
Pagamenti: entro e non oltre 30 giorni dal ricevimento della fattura e verifica di conformità
/ attestazione di regolare esecuzione, mediante bonifico su conto corrente dedicato del
quale l’Impresa si obbliga a garantire la tracciabilità ai sensi della L. 136/2010 e s.m.i. La
violazione di tale obbligo determina la risoluzione di diritto del contratto. Il pagamento
sarà, inoltre, subordinato alla verifica della regolarità contributiva e fiscale dell’Impresa.
In base al Decreto 55/2013 la trasmissione delle fatture elettroniche destinate all'INFN
deve essere effettuata attraverso il Sistema di Interscambio (Sdl). Il Codice Univoco Ufficio
al quale dovranno essere indirizzate le fatture elettroniche: WMXSWX.
Condizione sospensiva: qualora fosse accertato che il documento unico di regolarità
contributiva (DURC) risulti non regolare, il pagamento del corrispettivo rimarrà sospeso
fino alla regolarizzazione della posizione contributiva e alla riemissione di un nuovo DURC
con la dicitura “REGOLARE”.
Si dichiara che, dall’analisi effettuate per la valutazione dei rischi da interferenza, questi
sono assenti (D.Lgs 81/08).
Per eventuali chiarimenti contattare Maurizio Rondinelli (RUP), tel 06/94032293.
Oppure ing. Ruggero Ricci tel 06.94032271 o 06.94038435.
Servizio Impianti elettrici
Verbale di Sopralluogo
In relazione nostra richiesta d’offerta per: lavori di manutenzione elettromeccanica
preventiva e predittiva di impianti industriali e interventi di riparazione e ampliamento su
impianti e apparati MT e BT
la Ditta: ……………………………………..
ha effettuato il sopralluogo per la presa visione del lavoro oggetto dell’offerta alla presenza dei
sottoscritti dipendenti LNF in qualità di rappresentanti di servizi Ingegneria Elettrotecnica.
La Ditta ha preso visione delle lavorazioni descritte nella Specifica Tecnica, del luogo di
lavoro, delle modalità di esecuzione e dei rischi specifici legati all’ambiente di lavoro.
Il rappresentante INFN
Serv. Impianti elettrici
Il delegato della Ditta
…………………….
…………………………
La Ditta, in seguito al sopralluogo nell’area di lavoro presso i LNF, ai sensi dell’art.26 del
D.Lgs.81/08 dichiara di aver ricevuto dettagliate informazioni sui rischi specifici esistenti
nell’ambiente in cui è destinata ad operare e sulle misure di prevenzione e di emergenza adottate in
relazione alla propria attività.
Dichiara inoltre di aver comunque ottemperato ai compiti previsti dall’art.28 del D.Lgs.81/08 in
merito alla valutazione dei rischi specifici propri dell’attività del cantiere o delle lavorazioni che per
conto dei LNF viene ad operare.
Il legale rappresentante della Ditta
………………………………………..
DICHIARAZIONE SOSTITUTIVA RILASCIATA
AI SENSI DEGLI ARTT. 46 E 47 DEL DPR 445/2000
C.I.G. n. 6759280E4C
Il sottoscritto …………………………………………....…………………………………………………………..………
nato a ……………………………………………………………...….. il …………………....….…………………..….…
residente in …………..…………………………………..………….…. provincia ……………….……..………….…….
Via …………..…………………………………..……...………….…..………………..… n. ..………….….…....………
in qualità di Legale rappresentante/Procuratore dell’Impresa ……………….……………….…………….…...…………
con sede legale in ……………………………………….……………….……………………….……………...................
Codice fiscale …………………….……..........…...…… Partita IVA …………..…...………….…...…….……………..
Iscrizione INPS: Sede territoriale competente ………………………………..…… matricola n. …………...….….……..
N. PAT di riferimento …………………………..……………… CCNL ……………………….……………..…..………
Assicurazione INAIL: Sede territoriale competente ……………………………… codice n. ………………....….………
ai sensi e per gli effetti dell’art. 76 del DPR 445/2000 consapevole delle responsabilità e delle conseguenze civili e
penali previste in caso di dichiarazioni mendaci e/o formazione od uso di atti falsi e consapevole, altresì, che
qualora emerga la non veridicità del contenuto della presente dichiarazione la scrivente Impresa verrà esclusa
dalla procedura di gara per la quale è rilasciata;
DICHIARA SOTTO LA PROPRIA RESPONSABILITA’
1.
che l’Impresa è iscritta, per attività inerenti l’oggetto della gara, al Registro delle Imprese presso la CCIAA
di ………………………………………………. al n. ……….………………. dall’anno ………………..…….…..;
2.
che gli amministratori muniti di poteri di rappresentanza sono:
cognome: ………………………..………………. nome: ….………………………………………………….…….
cognome: ………………………..………………. nome: ….………………………………………………….…….
3.
che l’Impresa non si trova in alcuna delle situazioni di esclusione dalla partecipazione alle gare di cui all’articolo
38 del D.Lgs. n. 163/2006 e s.m.i.; (1)
…………………………………………………………………………………………….…………………………..
4.
che l’Impresa non si trova in alcuna delle situazioni di controllo, di cui all’articolo 2359 del codice
civile, con altre Imprese partecipanti alla gara;
ovvero
che l’Impresa si trova in una situazione di controllo di cui all’articolo 2359 del codice civile con l’Impresa
…………………………………………………………………... ma ha formulato autonomamente l’offerta; (2)
5.
6.
che l’Impresa è in regola con il versamento dei contributi previdenziali e assistenziali;
che l’Impresa non si è avvalsa dei piani individuali di emersione di cui alla Legge n. 383/2001 e
s.m.i.,
ovvero
che l’Impresa si è avvalsa di tali piani, ma gli stessi si sono conclusi;
7.
che l’Impresa ha ottemperato alle norme di cui alla Legge n. 68/1999
ovvero
che l’Impresa non è soggetta agli obblighi di cui alla Legge n. 68/1999 in quanto:
occupa meno di 15 dipendenti;
occupa fino a 35 dipendenti e non ha effettuato nuove assunzioni dopo il 18.01.2000;
_______________________________________________________________________________________
(1) ai sensi dell’art. 38, comma 2, del D.Lgs. n. 163/06 e s.m.i. indicare anche le eventuali condanne per le quali è
stato riconosciuto il beneficio della non menzione
(2) ai sensi dell’art. 38, comma 2, del D.Lgs. n. 163/06 e s.m.i. allegare alla dichiarazione, in separata busta chiusa, i
documenti utili a dimostrare che la situazione di controllo non ha influito sulla formulazione dell’offerta.
8.
che l’Impresa, con riferimento alla presente gara, non ha presentato offerta in più di un raggruppamento
temporaneo di Imprese o Consorzio ordinario di concorrenti, ovvero singolarmente e quale componente di un
raggruppamento temporaneo di Imprese o Consorzio ordinario di concorrenti;
9.
che l’Impresa dispone di capitali, conoscenza, esperienza, capacità tecniche, macchine, attrezzature, risorse e
personale necessari e sufficienti a garantire l’esecuzione a regola d’arte delle opere commissionate con gestione a
proprio rischio e con organizzazione dei mezzi necessari;
10. che l’Impresa ha preso conoscenza e accettato le disposizioni contenute nel Fascicolo “Informazioni sui rischi
esistenti – Misure di prevenzione e di emergenza” disponibile sul sito www………..infn.it e che informerà dei
contenuti del Fascicolo il proprio personale del cui operato si assume la totale responsabilità;
11. che l’Impresa ha tenuto conto, nella predisposizione della propria offerta, degli obblighi in materia di sicurezza sul
lavoro, valutando i costi dei rischi specifici della propria attività e prende atto che l’INFN ha escluso rischi da
interferenze;
12. che l’Impresa si impegna ad ottemperare agli obblighi sulla tracciabilità dei flussi finanziari di cui all’art. 3 della
Legge n. 136/2010 e s.m.i., pena la nullità del contratto;
13) ☐ che il “conto corrente dedicato”, ai sensi dell’art. 3, comma 7, della Legge n. 136/2010 e s.m.i., valevole, fino a
diversa comunicazione, per tutti i rapporti contrattuali presenti e futuri instaurati con la Sezione/i Laboratori
……………………………………. è il seguente:
Banca/Posta ………………………….……………...…. Agenzia ………………………………………...……..
IBAN ……………………….………………………………………………………………………………..……
soggetti delegati ad operare sul conto corrente sopra menzionato
•
•
Sig/Sig.ra ………………………..………
nato/a a ……………...…..….… il ……./……/………
Codice Fiscale ………………..……………….
residente in ……………...…….…..…………………..…
Via …………………………………………….
in qualità di ……………………..…………...………..…
Sig/Sig.ra ………………….………………
nato/a a ……………....…..…… il ……./……/………
Codice Fiscale ………………..……………….
residente in ……………...….……..…………………..…
Via …………………………………………….
in qualità di ……………………..…………...………..…
ovvero
☐ che il “conto corrente dedicato”, ai sensi dell’art. 3, comma 7, della Legge n. 136/2010 e s.m.i., sarà attivato e
comunicato alla ai LNF entro e non oltre 7 giorni dall’accensione, unitamente alle generalità e al Codice
Fiscale delle persone delegate ad operare su di esso.
Il sottoscritto dichiara di aver preso visione dell’informativa sul trattamento dei dati personali, di cui al D.Lgs. n.
196/2003, di seguito riportata.
data ………………….
firma ………………………………………………
• Allegare copia di un documento di riconoscimento in corso di validità del sottoscrittore.
• Nel caso di Procuratore del Legale Rappresentante, allegare copia conforme all’originale della Procura.
INFORMATIVA SUL TRATTAMENTO DEI DATI PERSONALI (Art. 13 D.Lgs. 30 giugno 2003, n. 196)
I dati personali acquisiti dall’Istituto Nazionale di Fisica Nucleare (titolare del trattamento) saranno utilizzati
esclusivamente per le attività previste dalla legge e per le finalità istituzionali dell’Istituto.
Il conferimento è funzionale allo svolgimento di tali attività ed il relativo trattamento verrà effettuato, anche mediante
l’uso di strumenti informatici, nei modi e limiti necessari al perseguimento di dette finalità.
I dati potranno essere conosciuti dai Direttori delle Strutture INFN, dai Direttori delle Direzioni/Servizi
dell’Amministrazione Centrale INFN (responsabili del trattamento) e saranno trattati da personale appositamente
incaricato.
E’ garantito agli interessati l’esercizio dei diritti di cui all’art. 7 del D.Lgs. n. 196/03.
