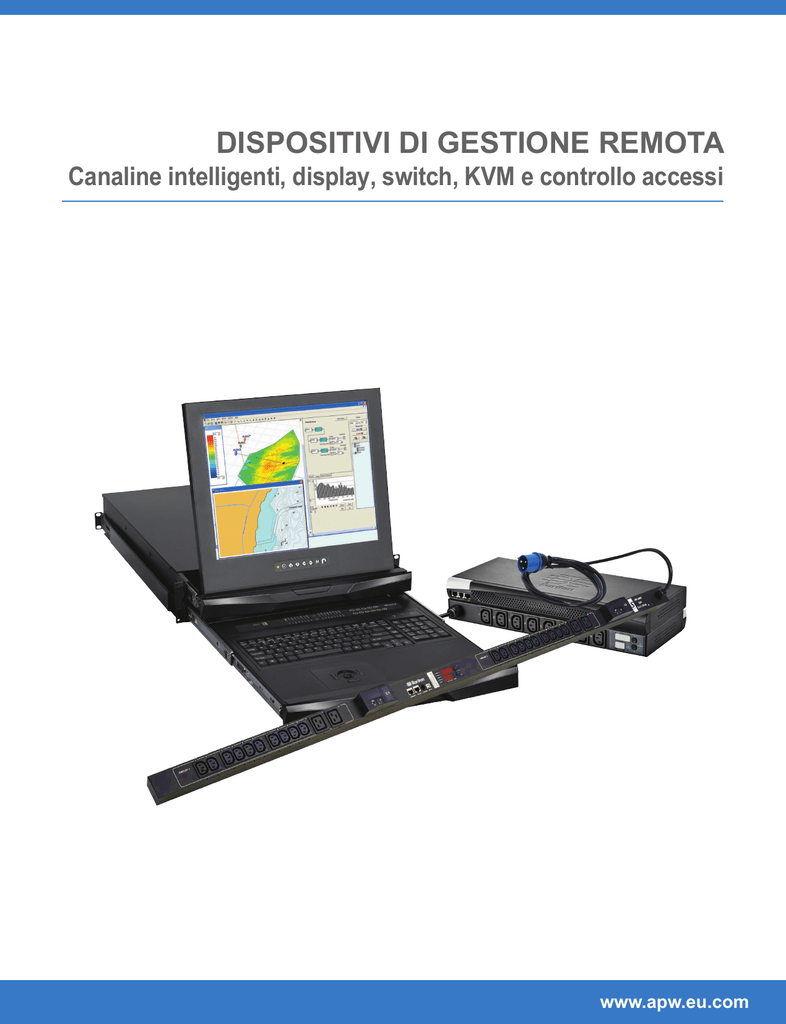

DISPOSITIVI DI GESTIONE REMOTA
Canaline intelligenti, display, switch, KVM e controllo accessi
www.apw.eu.com
2
GESTIONE REMOTA
PDU
PXE - IPDU
La famiglia PXE di unità di distribuzione dell’energia intelligenti (IPDU) offre la possibilità di monitoraggio in tempo reale del carico in ingresso della PDU o la misurazione a livello di circuiti. L’integrazione con sensori ambientali consente il monitoraggio di
tempe¬ratura, umidità, pressione e il flusso d’aria. La IPDU PXE è un ottimo prodotto per iniziare a monitorare il carico effettivo e
prendere, di conseguenza, decisioni di pianificazione sulla capacità disponibile migliorando l’utilizzo della energia disponibile e la
relativa riduzione dei costi attraverso iniziative di efficienza energetica.
PXE-1190R
PXE-1392
PXE-1488
PXE-1493
PXE-1847
Monofase, 230-240V, 16A, 8 prese IEC C-13, spina: IEC 60309 16A, 3.7 – 3.8 kVA, 1U
orizontale PDU, Ethernet, RS-485 seriale, USB-B, porte sensori di monitoraggio.
Monofase, 230-240V, 32A, 16 prese: 16 x IEC C-13, spina: IEC 60309 32A, 7.4-7.7 kVA, 0U
PDU verticale, Ethernet, RS-485 seriale, USB-B, porte sensori di monitoraggio.
Monofase, 230-240V, 16A, 24 prese: 20 x IEC C-13 e 4 x IEC C-19, spina: IEC 60309 16A,
3.7 – 3.8 kVA, 0U PDU verticale, Ethernet, RS-485 seriale, USB-B, porte sensori di monitoraggio.
Monofase, 230-240V, 32A, 24 prese: 20 x IEC C-13 e 4 x IEC C-19, spina: IEC 60309 32A,
7.4 – 7.7kVA, 0U PDU verticale, Ethernet, RS-485 seriale, USB-B, porte sensori di monitoraggio, 2 interruttori magnetotermici 16A.
Monofase, 230-240V, 32A, 42 prese : 36 x IEC C-13 e 6 x IEC C-19, spina: IEC 60309 32A,
7.4 – 7.7 kVA, 0U PDU verticale, Ethernet, RS-485 seriale, USB-B, porte sensori di monitoraggio, 2 interruttori magnetotermici 16A.
Nota: Sono anche disponibili modelli con tensione trifase
PX2000 - IPDU
La famiglia PX-2000 di unità di distribuzione dell’alimentazione (IPDU) e’ un prodotto di alta qualità e offre la possibilità di monitoraggio in tempo rea¬le, a livello di unità remota, corrente (ampere), tensione, potenza (kVA, kW), fattore di potenza e consumo di energia
(kWh ) con un fattore di precisione pari a +/- 1% secondo ISO / IEC. La PX-2000 supporta inoltre l’utilizzo di sensori ambientali “plug
and play”. L’utente può definire soglie specifiche per le quali ricevere messaggi di allerta quando queste vengono raggiunte sia per
quanto riguarda l’alimentazione e sia per eventi relativi ai sensori ambientali.
PX2-2486
Monofase, 230V AC, 16A, 24 prese: IEC C-13, spina: IEC60309 16A, 3.7kVA, 0U PDU verticale, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
PX2-2493
Monofase, 230V AC, 32A, 24 prese: 20 x IEC C-13, 4 x IEC C-19, spina: IEC60309 32A,
7.4kVA, 0U PDU verticale, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
PX2-2139R
PX2-2190R
PX2-2260
PX2-2297
PX2-2500
Monofase, 230V AC, 16A, 8 prese: BS1363, spina: IEC60309 16A, 3.7kVA, 2U orizzontale
PDU, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 16A, 8 prese: IEC C-13, spina: IEC60309 16A, 3.7kVA, 1U orizzontale
PDU, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 16A, 12 prese: IEC C-13, spina: IEC60309 16A, 3.7kVA, 0U PDU verticale, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 32A, 12 prese: IEC C-13 x 8, IEC-C19 x 4, spina: IEC60309 32A,
7.4kVA, 0U PDU verticale, Ethernet, serial, USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 32A, 24 prese: IEC C-13, spina: IEC60309 32A, 7.4kVA, 0U PDU verticale, Ethernet, seriale, USB-A, USB-B e porte sensori di monitoraggio.
Nota: Sono anche disponibili modelli con tensione trifase
www.apw.eu.com
GESTIONE REMOTA
PDU e centralina armadio
PX5000 - IPDU
La serie di IPDU PX-5000 è un prodotto di alta qualità che offre la possibilità di monitorare e gestire in tempo reale il controllo della
corrente (ampere), tensione, potenza (kVA, kW), fattore di potenza, il consumo di energia (kWh) con un grado di precisione ISO / IEC
pari al +/- 1% e lo spegnimento/accensione sequenziale e temporizzato, sia a livello di intera unità o per singola presa. Alla PX-5000
è anche possibile collegare sensori ambientali plug-and-play. Gli utenti possono definire le singole soglie di allerta e ricevere avvisi
quando queste vengono superate sia per quanto riguarda l’alimentazione che per gli eventi ambientali.
La serie PX-5000 è disponibile in “Zero U” (montaggio verticale) e 1U e 2U a 19” (orizzontale) con una grande varietà di prese e
spine (NEMA, IEC) inclusi i modelli trifase ad alta potenza tensione a 400V. Informazioni precise e configurazioni della IPDU PX5000
possono quindi essere monitorate tramite “web browser” interfaccia grafica utente “GUI” o attraverso un’interfaccia a riga di comando. Le Informazioni di potenza vengono anche visualizzate localmente sulla IPDU stessa. La sicurezza è garantita con un massimo
di crittografia a 256-bit, password complesse e opzioni avanzate di autorizzazione, inclusi i permessi, LDAP / S e Active Directory.
Inoltre la serie PX-5000 è pienamente compatibile con le soluzioni software Power IQ per la gestione dell’energia.
PX3-5190R
PX3-5440R
PX3-5466R
PX3-5260V
PX3-5440V
PX3-5466V
PX2-5493X
Monofase, 230V AC, 16A, 8 uscite: 8 x IEC-C-13: IEC60309 16A, 3.8kVA, 1U orizzontale,
Ethernet, serial, 2 x USB-A, USB-B e porte sensori di monitoraggio. Monofase, 230V AC, 16A, 20 uscite: IEC C-13, plug: IEC60309 16A, 3.8kVA, 1U orizzontale, Ethernet, serial, 2 x USB-A e porte sensori di monitoraggio.
Monofase, 230V AC, 32A, 20 uscite: IEC C-13, plug: IEC60309 32A, 7.36kVA, 2U orizzontale, Ethernet, serial e 2 x USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 16A, 12 uscite: 12 x IEC-C-13: IEC60309 16A, 3.8kVA, “Zero U” verticale , Ethernet, serial, 2 x USB-A e porte sensori di monitoraggio.
Monofase, 230V AC, 16A, 20 uscite: IEC C-13, plug: IEC60309 16A, 3.8kVA, “Zero U” verticale, Ethernet, serial, 2 x USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 32A, 20 uscite: IEC C-13, plug: IEC60309 32A, 7.36kVA, “Zero U” verticale, Ethernet, serial e 2 x USB-A, USB-B e porte sensori di monitoraggio.
Monofase, 230V AC, 32A, 24 uscite: 20 x IEC C-13, 4 x IEC C-19, plug: AC Terminal,
7.36kVA, “Zero U” verticale, Ethernet, serial, USB-A, USB-B e porte sensori di monitoraggio. Note: Sono anche disponibili modelli con tensione trifase
EMX - Centralina armadio monitoraggio ambientale
La centralina di monitoraggio ambientale EMX è un punto di connessione centrale per tutti i sensori dell’armadio. EMX offre fino a
otto porte per sensori, otto porte di funzionalità per soluzione “Asset Tracking” dinamico e otto porte RS-485, il tutto in un contenitore
da 1U. Questo sistema di monitoraggio aiuta i responsabili del data center nel:
• Ridurre al minimo il tempo necessario per mantenere traccia costante delle risorse IT.
• Assicurare l’operatività’ monitorando i potenziali punti caldi nell’armadio.
• Risparmiare su i costi del condizionamento attraverso dati attendibili sulla temperatura nel data center.
• Mantenere la sicurezza dall’armadio tramite webcam e sensori di contatto apertura porta.
• Migliorare la disponibilità del data center attraverso gli avvisi di allerta ambientale.
• Prendere decisioni strategiche sulla progettazione ambientale ed eventuali modifiche.
EMX2-111
Centralina con 1 porta RJ-12 x sensore, 1 porta RJ-45 x funzionalità AMS, 1 porta x RJ-45
RS-485, 1 porta x USB-A, 1 porta x USB-B, 1 porta RJ-45 x collegamento Ethernet, 1 porta
DB-9M x console/modem, display LCD.
EMX2-888
Centralina con 8 porte RJ-12 x sensori, 8 porte RJ-45 x funzionalità AMS, 8 porte RJ-45 RS485, 2 porte USB-A, 1 porta USB-B, 1 porta RJ-45 x collegamento Ethernet, 1 porta DB-9M
x console/modem, 2 porte x chiusura a contatto, display LCD.
3
4
GESTIONE REMOTA
Sensori ambientali
Sensori ambientali
I sensori ambientali vengono proposti come opzioni plug-and-play per le IPDU della serie PX, per la centralina ambientale EMX e per
PX “inline meters” eliminando la necessità di un controller separato. Le rilevazioni dei sensori vengono immediatamente inviate al
software DCIM. Una semplice interfaccia web-based consente ai manager dei data center di vedere i dati ambientali in tempo reale
e le loro tendenze nel tempo. I sensori ambientali consentono ai responsabili dei data center a:
• Assicurare l’operatività’ monitorando i potenziali punti caldi nell’armadio.
• Risparmiare su i costi del condizionamento attraverso dati attendibili sulla temperatura nel data center.
• Mantenere la sicurezza dall’armadio tramite i sensori apertura porta.
• Migliorare la disponibilità del data center attraverso gli avvisi di allerta ambientale.
• Prendere decisioni strategiche sulla progettazione del raffreddamento e contenimento.
• Impostare le soglie di allerta per monitorare strutture in loco o remote.
DPX-T1
Sensore temperatura singolo – 3m (10ft) lunghezza cavo – connettore RJ-12.
DPX-T1H1
Sensore combinato temperatura/umidità, - 3m (10ft) lunghezza cavo – connettore RJ-12.
DPX-T1DP1
Doppio sensore temperatura e umidità - 3m (10ft) lunghezza cavo e addizionali 3m (10ft)
tra i sensori – connettore RJ-12.
Triplo sensore temperatura e un sensore umidità (T, T+H e T) – 3m (10ft) lunghezza cavo e
addizionali 3m (10ft) tra i sensori – connettore RJ-12. Sensore differenziale pressione aria e temperatura.
DPX-AF1
Sensore singolo flusso aria.
DPX-T2H2
DPX-T3H1
DPX-ENVHUB4
DPX-CC2-TR
DPX-WSF-KIT
DPX-WSC-35-KIT
DPX-WSC-70-KIT
Hub 4 porte per sensori aggiuntivi centralina ambientale DPX ; viene fornita di squadrette di
montaggio e cavo RJ12- /-RJ12 per collegare e ricevere alimentazione dala IPDU PX.
Doppio contatto sensore chiusura - richiede interruttore fornito dal cliente normalmente
chiuso (NC) o normalmente aperto (NO) per porta aperta / chiusa, porta chiusa a chiave /
sbloccata, fumo (presente o assente). Impostazione di fabbrica è NC. Ognuna delle due
porte (canali) può essere impostata in modo indipendente per NC o NO. collegamento RJ12 alla IPDU PX / PX2. Nota: Nessun supporto per sensore dell’acqua. Richiede firmware
PX1.4.1 o PX2.1.5.
Sonda acqua pavimento più sensore chiusura a contatto.
Sensore acqua con cavo 3,5m più sensore chiusura a contatto.
Sensore acqua con cavo 7m più sensore chiusura a contatto.
Unità di protezione antincendio (FPU)
Descrizione
FPU Master unit con sensori fumo e GAS FM200 per 1,5 m
FPU Slave unit con sensori fumo e GAS FM200 per 1,5 m3
www.apw.eu.com
Codice ordine
3
VA295-000000
VA295-000001
GESTIONE REMOTA
Fail-Safe Transfer Switch
Fail-Safe Transfer Switch
Il Fail-Safe Transfer Switch (FSTS) è dotato di due alimentazioni in ingresso da circuiti AC separati per apparecchiature con alimentazione singola o con due fonti di energia ridondanti. Un circuito AC primario fornisce l’alimentazione al dispositivo collegato. Se la
fonte di alimentazione primaria non è disponibile per qualsiasi ragione, allora l’unita’ FSTS passa automaticamente alla fonte di alimentazione secondaria per mantenere l’attivita’ delle apparecchiature collegate. Il trasferimento da una fonte di energia all’altra non
crea discontinuità alle apparecchiature collegate. Quando la fonte di energia secondaria è disponibile, l’eventuale interruzione della
fonte primaria non influenzerà la continuità delle attività o le prestazioni dell’apparecchiatura. Caratteristica unica dell’unita’ FSTS
è la capacità di designare quale fonte di alimentazione sia la primaria e quale la secondaria. Con l’interruttore primario di selezione
l’operatore commuta semplicemente il passaggio dal primario al secondario, che trasferisce il carico da una alimentazione all’altra.
Ora, il “secondario” diventa “primario” e si può lavorare in sicurezza sulla prima fonte di energia senza alcuna caduta dell’alimentazione alle apparecchiature collegate. Altro punto esclusivo del FSTS è la possibilità di selezionare manualmente la tensione desiderata
(208-230V o 110-120V) della sorgente di alimentazione. E’ possibile utilizzare l’apparato FSTS come un commutatore universale di
trasferimento dell’alimentazione per tutti gli armadi e server indipendentemente dalla tensione. Prima di collegare le apparecchiature
e’ necessario rimuovere il pannellino indicato sull’unita’ e quindi selezionare il campo di tensione appropriata.
PTTS-H008-0-02M
Fail-Safe Transfer Switch, ingresso alimentazione 2 -20Â, 8 prese - IECC13, ridondanza
fail-safe tra interruttore primario e secondario, primario-Select per designare fonte di energia primaria, Range-Select interruttore per designare tipo di alimentazione (voltaggio).
Caratteristiche:
•
•
•
•
•
•
•
•
•
•
•
•
Dimensione: 1U 19 “H x L x P: 44 x 437 x 178 millimetri
Staffe per il montaggio a rack incluse.
8 prese IEC 60320 / C13
La somma di tutte le 8 uscite deve essere minore o uguale a 16A
Ogni singola presa valutata da UL / CSA a 12A per 100-120 e 208-240V, e dal TUV a 10A per il funzionamento a 230V.
Clips di ritenzione cavo di ingresso alimentazione
Clips di ritenzione ad ogni presa di corrente
Montaggio regolabile per pannello anteriore o posteriore a filo
Ingressi 2 prese IEC 60329 / C20
Alimentazione primaria,fonte di ingresso
Alimentazione secondaria, fonte di ingresso
Richiede entrambe le alimentazioni in fase di sincronizzazione
Norme internazionali e approvazioni:
• USA e Canada (mark cTUVus) per UL 60950-1: 2003 e CAN / CSA 22.2 No. 60950-1-03
• Unione europea (TUVGS mark) EN 60950-1: 2001, FCC Classe A parte 15, CE, EMC - EN 55022 Classe A, EN 55024
Opzioni cavi:
PTCORD-1 IEC 60320 / C19 NEMA L6-20P (20A Twist Lock) 10ft (3m)
PTCORD-2 IEC 60320 / C19 Schuko 10ft (3m)
PTCORD-3 IEC 60320 / C19 IEC 60309 (BS4343, CEE17) 16 / 20A Blu (UK Commando) 10ft (3m)
PTCORD-4 IEC 60320 / C19 BS1363 13A (UK) 10ft (3m)
PTCORD-5 IEC 60320 / C19 5-15P (15A Straight-Blade) 10ft (3m)
PTCORD-6 IEC 60320 / C19 5-20P (20A Straight-Blade) 10ft (3m)
PTCORD-7 IEC 60320 / C19 L5-20P (20A Twist-Lock) 10ft (3m)
5
6
GESTIONE REMOTA
Switch KVM
MATRIX KVM
Switch KVM con accesso simultaneo multiutente
Serie MU
Serie MU-IP
Serie M
Serie M-IP
Switch KVM Cat6 1U per 16 o 32 server con distanza
fino a 40 metri - consolle remota fino a 300 mt
Switch KVM Cat6 1U per 16 o 32 server con distanza
fino a 40 metri - consolle remota su IP
Switch KVM DB15 1U per 16 o 32 server con distanza
fino a 40 metri - consolle remota fino a 300 mt
Switch KVM DB151U per 16 o 32 server con distanza
fino a 40 metri - consolle remota su IP
Matrix Cat6 KVM
COMBO Cat6 KVM
Switch combo Cat6
Serie U - XX01
Serie U - XX02
Serie U-IP
Switch KVM 1U per connettere 8, 16,32 server
fino a 40 metri
Switch KVM 1U per connettere 8, 16, 32 server
fino a 40 metri consolle remota fino a 300 metri
Switch KVM 1U per connettere 8, 16, 32 server
fino a 40 metri - consolle remota su IP
COMBO Cat6 KVM
COMBO DB15 KVM
Switch combo DB-15
Serie CV-S
Serie CV-X
Serie IP
Switch KVM 1U per connettere 8 o 16 server con
connessione DB15
Switch KVM 1U per connettere 8 o 16 server con
connessione DB15 - consolle remota fino a 300 metri
Switch KVM 1U per connettere 8 o 16 server con
connessione DB15 - consolle remota via IP
COMBO DB-15 KVM
Extender KVM
Serie CV-S101
Serie IP-101
Extender KVM con consolle remota fino a 300 metri
Extender KVM con consolle remota via IP
COMBO Extender KVM
Cassetto tastiera
RK-1
Cassetto tastiera 1U con 8 - 16 - 32 porte KVM
RK-2
Cassetto tastiera 1U 400 mm
RK-2GOB230USB Cassetto tastiera 1U 237 mm
RK-2GOB230USB
www.apw.eu.com
GESTIONE REMOTA
Display rackmount e cassetti LCD con KVM
Display LCD - Widescreen
Versione a cassetto
RP-W119
Cassetto 1U con display LCD 19” widescreen
* Versione QUAD disponibile
Display LCD - Widescreen
Versione rackmount
RP-W822
RP-W719
Display LCD 22” widescreen - 8U rackmount
Display LCD 19” widescreen - 7U rackmount
RP-W719
* Versione QUAD disponibile
Display LCD 4:3
Versione a cassetto
RP-120
RP-119
RP-117
Cassetto 1U con display LCD 20”
Cassetto 1U con display LCD 19”
Cassetto 1U con display LCD 17”
Display LCD 4:3
RP-120
Versione rackmount
RP-920
RP-819
RP-717
Display LCD 20” - 9U rackmount
Display LCD 19” - 8U rackmount
Display LCD 17” - 7U rackmount
Cassetti display / tastiera con switch KVM opzionale
Cassetto 1U
L-120
Cassetto 1U con display LCD 20”, 1600 x 1200 opzione per KVM 16 - 32 porte integrato
LS-120
Versione SUN - Cassetto 1U con display LCD 20”, risol. nativa
SUN 1152 x 900 - opzione per KVM 16 - 32 porte integrato
D-119
Cassetto 1U con display LCD 19” - opzione per KVM
16 - 32 porte integrato - 650 mm - guida doppia
D-117
Cassetto 1U con display LCD 17” - opzione per KVM
16 - 32 porte integrato - 650 mm - guida doppia
L-120
Cassetto 2U
RKP-219
RKP-217
RKP-2419
RKP-2417
Cassetto 2U con display LCD 19” - opzione KVM
8 - 16 - 32 porte integrato
Cassetto 2U con display LCD 17” - opzione KVM
8 - 16 - 32 porte integrato
Cassetto 2U con display LCD 19” - opzione KVM
8 - 16 - 32 porte integrato - profondità 480 mm
Cassetto 2U con display LCD 17” - opzione KVM
8 - 16 - 32 porte integrato - profondità 480 mm
RKP-217
7
7
GESTIONE REMOTA
Chiusura elettronica
Il maggior impiego dell’information technology richiede un’attenta gestione della sicurezza e della protezione dei dati. Le
soluzioni di controllo accesso proposte consentono il controllo locale o remoto di singoli cabinet o di intere batterie di
armadi.
Controllo locale:
il cabinet è dotato di maniglia con tastierino numerico incorporato, lettore smart card o rilevatore parametri biometrici:
19”
Modulo
Modulo
Moduli Locali
S E N S OR S
Accesso
tastierino
numerico
Accesso
badge
Accesso
biometrico
una soluzione sicura e di rapida implementazione che viene
controllata da un utente dotato di “master code number”.
Controllo remoto:
i cabinet sono dotati di un sistema modulare espandibile che
centralizza la gestione degli accessi, permettendo di controllare in ogni momento lo stato del cabinet e di ricevere
eventuali allarmi di intrusione. L’interfaccia SNMP consente
l’integrazione con eventuali sistemi di gestione già presenti.
Box
Modulo
Kit
Modulo
Modulo
Moduli Locali
R E
L A
Y S
APW Electronics S.r.l.
10099 San Mauro Torinese - Torino - Italia
Corso Lombardia, 52
Tel. +39 0112734352
Fax +39 0112735801
www.apw.eu.com [email protected]
All trademarks are the property of their respective owners
APW 2015 • Publication MKA-CTG-IT 0215
Designed and produced by GOMA Elettronica SpA
Distribuito da:
