Prog. 17029/2013 – CIMITERI COMUNALI: costruzione ossarini

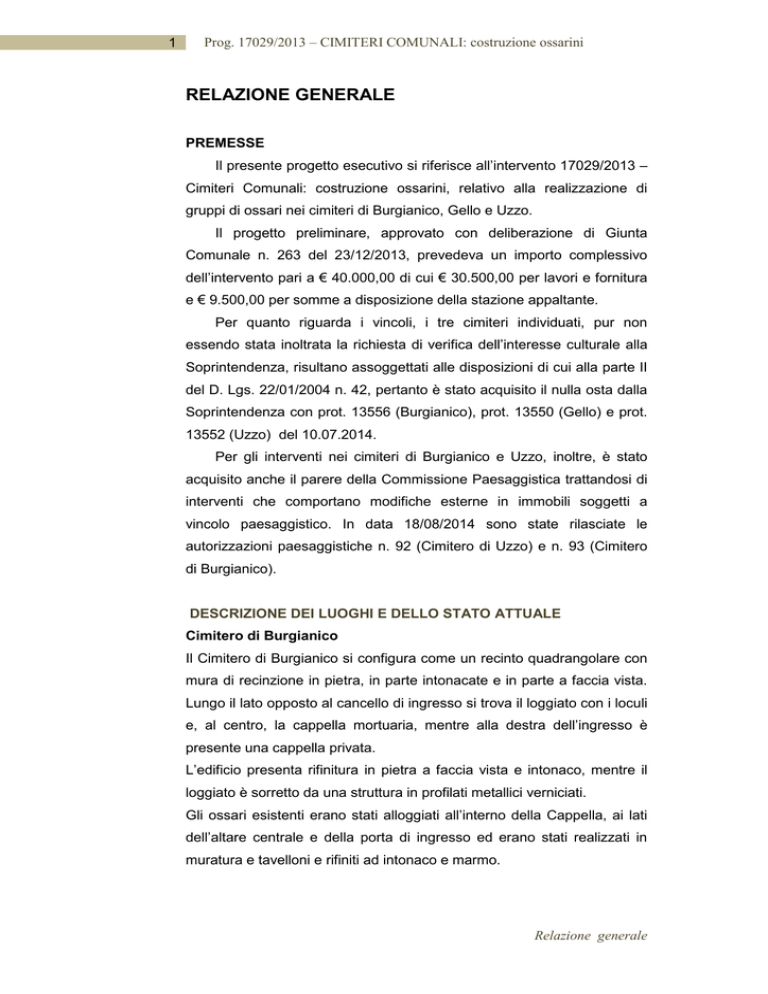

RELAZIONE GENERALE
PREMESSE
Il presente progetto esecutivo si riferisce all’intervento 17029/2013 –
Cimiteri Comunali: costruzione ossarini, relativo alla realizzazione di
gruppi di ossari nei cimiteri di Burgianico, Gello e Uzzo.
Il progetto preliminare, approvato con deliberazione di Giunta
Comunale n. 263 del 23/12/2013, prevedeva un importo complessivo
dell’intervento pari a € 40.000,00 di cui € 30.500,00 per lavori e fornitura
e € 9.500,00 per somme a disposizione della stazione appaltante.
Per quanto riguarda i vincoli, i tre cimiteri individuati, pur non
essendo stata inoltrata la richiesta di verifica dell’interesse culturale alla
Soprintendenza, risultano assoggettati alle disposizioni di cui alla parte II
del D. Lgs. 22/01/2004 n. 42, pertanto è stato acquisito il nulla osta dalla
Soprintendenza con prot. 13556 (Burgianico), prot. 13550 (Gello) e prot.
13552 (Uzzo) del 10.07.2014.
Per gli interventi nei cimiteri di Burgianico e Uzzo, inoltre, è stato
acquisito anche il parere della Commissione Paesaggistica trattandosi di
interventi che comportano modifiche esterne in immobili soggetti a
vincolo paesaggistico. In data 18/08/2014 sono state rilasciate le
autorizzazioni paesaggistiche n. 92 (Cimitero di Uzzo) e n. 93 (Cimitero
di Burgianico).
DESCRIZIONE DEI LUOGHI E DELLO STATO ATTUALE
Cimitero di Burgianico
Il Cimitero di Burgianico si configura come un recinto quadrangolare con
mura di recinzione in pietra, in parte intonacate e in parte a faccia vista.
Lungo il lato opposto al cancello di ingresso si trova il loggiato con i loculi
e, al centro, la cappella mortuaria, mentre alla destra dell’ingresso è
presente una cappella privata.
L’edificio presenta rifinitura in pietra a faccia vista e intonaco, mentre il
loggiato è sorretto da una struttura in profilati metallici verniciati.
Gli ossari esistenti erano stati alloggiati all’interno della Cappella, ai lati
dell’altare centrale e della porta di ingresso ed erano stati realizzati in
muratura e tavelloni e rifiniti ad intonaco e marmo.
Relazione generale
2
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
Cimitero di Gello
Il cimitero di Gello, anch’esso a pianta rettangolare, circondato da mura
in pietra a faccia vista, si snoda attorno al viale centrale, ai lati del quale
si trovano i campi di inumazione. Lungo il lato del cimitero alla sinistra
dell’ingresso si trova il loggiato con i loculi e la Cappella mortuaria,
mentre a destra vi sono due cappelle gentilizie, una privata e l’altra
pervenuta per donazione all’Amministrazione Comunale.
In passato era stato realizzato un blocco di ossari in muratura, disposti di
fronte al lato destro del loggiato, parallelamente al percorso pedonale.
Cimitero di Uzzo
Il Cimitero di Uzzo si presenta, come la maggior parte dei cimiteri
collinari, con una configurazione a pianta rettangolare e mura di confine
in pietra a faccia vista. L’ingresso è situato sul lato lungo che guarda
verso sud, mentre la cappella mortuaria è situata lungo il perimetro,
subito alla sinistra dell’ingresso. I fabbricati loculi, quello comunale e
quello di proprietà della Compagnia, sono localizzati rispettivamente
lungo il lato nord e lungo il lato est del muro di confine, mentre opposto al
cancello di ingresso si trova una cappella gentilizia di proprietà privata.
DESCRIZIONE DEL PROGETTO
L’intervento di cui al presente progetto esecutivo riguarda la
realizzazione di un totale di 64 nuovi ossari nei cimiteri di Burgianico,
Gello e Uzzo.
In fase di redazione del progetto preliminare era stata effettuata una
ricognizione di ciascuno dei tre cimiteri per verificare la fattibilità
dell’inserimento dei nuovi ossari che, pur essendo singolarmente di
dimensioni
contenute,
assemblati
in
blocchi
multipli
acquistano
dimensioni di una certa importanza. Si è poi proceduto alla scelta della
modalità
esecutiva
delle
cellette
ossario
che
dovranno
essere
prefabbricate con telai e cellette in alluminio e rivestimenti in marmo e
pietra naturale.
Cimitero di Burgianico
All’interno del cimitero di Burgianico il progetto prevede l’installazione di
un blocco prefabbricato contenente nr. 32 cellette ossario, disposte di
Relazione generale
3
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
fascia, in quattro file di otto ossari ciascuna.
L’area individuata, di dimensioni indicativamente 750 x 120, è localizzata
di fronte al loggiato loculi alla destra della cappella centrale.
Fornitura
Il blocco contenente gli ossari dovrà essere realizzato con telaio in
elementi prefabbricati di alluminio, idoneo a sostenere i carichi derivanti
dal peso proprio della struttura e del rivestimento e dalle cassette ossario
che saranno ospitate. Il telaio sarà dotato di piedini regolabili per
l’appoggio e la stabilizzazione della struttura sopra il piano di posa.
Le cellette ossario, di dimensioni 70x30x30h cm, saranno realizzate in
alluminio, adeguatamente sigillate e fissate al telaio portante, complete di
controsigillo di chiusura in alluminio e lapide frontale in marmo bianco di
Carrara.
Intorno alle cellette dovrà essere realizzata, come da disegni di progetto,
una fascia, rivestita in lastre di pietra serena, di larghezza cm 10
lateralmente e superiormente e cm 20 su lato inferiore.
Intorno a tale fascia dovrà essere realizzata una cornice, in aggetto di 20
cm rispetto al piano delle cellette, avente larghezza cm 20 sia
lateralmente che superiormente, e dovrà essere rivestita in marmo
bianco di Carrara come i fianchi e il retro del blocco prefabbricato.
Il lato superiore del blocco prefabbricato dovrà essere realizzato con una
leggera pendenza verso il retro, in modo da consentire il defluire delle
acque piovane.
Tutto il rivestimento dovrà essere fissato
al sottostante telaio con
metodo a scomparsa senza, cioè, l’apposizione di borchie o altri elementi
meccanici a vista; solamente le lapidi frontali delle cellette dovranno
essere fissate mediante 4 borchie circolari in metallo.
Le cellette ossario dovranno essere dotate ciascuna di linea indipendente
di
alimentazione
dell’illuminazione
votiva;
tutte
le
32
linee
di
alimentazione dovranno confluire in una unica scatola di derivazione,
collocata preferibilmente sul fianco destro o sul retro della struttura, per
essere collegate con la linea proveniente dal quadro elettrico.
La suddetta cassetta di derivazione dovrà essere posizionata dietro il
rivestimento in marmo e resa accessibile mediante pannello apribile dello
stesso materiale del rivestimento.
Vista la presenza di una lapide commemorativa e di una tomba a terra, e
Relazione generale
4
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
considerato l’ingombro anche del basamento con il relativo scavo, il
manufatto prefabbricato non dovrà essere più lungo di cm 660 con una
altezza massima di 200 cm.
Opere di predisposizione
Il piano di posa del manufatto prefabbricato sarà costituito da una
fondazione in cls armato rivestita con lastre in pietra serena.
Lo scavo avrà una dimensione complessiva di 740x120cm per 30 cm di
profondità.
La fondazione dovrà essere impostata a -20 cm dall’attuale piano di
campagna, previa realizzazione di un sottofondo in stabilizzato di
spessore almeno cm 10. Il getto, in calcestruzzo C20/25, dovrà essere
armato con doppia rete elettrosaldata 10x10 Φ8.
Sopra detta fondazione dovrà essere posato il rivestimento in lastre di
pietre serena con finitura superiore levigata, spessore cm 10, posate
mediante applicazione sulla superficie inferiore del lastrico, prima della
posa, di un o strato di colla tipo H40 Flex con l’utilizzo di una spatola
dentata e successiva stuccatura dei giunti con malta premiscelata.
Lo scavo, intorno alla fondazione, dovrà essere riempito con stabilizzato
per un’altezza di 28 cm e rifinito superficialmente con ghiaia fine per
consentire il drenaggio delle acque piovane.
Dovrà inoltre essere realizzato l’impianto elettrico di alimentazione
dell’illuminazione votiva del nuovo gruppo ossari. Partendo dal contatore
esistente all’interno della cappella mortuaria, dovrà essere realizzato un
nuovo quadro elettrico completo di trasformatore da 200VA e la linea di
alimentazione che lo collega con il nuovo gruppo ossari, compreso tutte
le opere di scavo, demolizioni, ripristini e quant’altro per la posa della
suddetta linea.
Tale impianto dovrà essere certificato a norma di legge.
Cimitero di Gello
Nel cimitero di Gello saranno realizzati nr. 16 ossari di fascia, disposti in
otto file di due cellette ciascuna, mediante collocazione di un manufatto
prefabbricato all’interno della cappella esistente lungo il confine est del
cimitero.
Fornitura
Il blocco contenente gli ossari sarà collocato lungo la parete alla destra
dell’ingresso: dovrà essere realizzato con telaio in elementi prefabbricati
Relazione generale
5
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
di alluminio, idoneo a sostenere i carichi derivanti dal peso proprio della
struttura, del rivestimento e dalle cassette ossario che saranno ospitate.
Il telaio sarà dotato di piedini regolabili per l’appoggio e la stabilizzazione
della struttura sopra il pavimento.
Le cellette ossario, di dimensioni 70x30x30h cm, saranno realizzate in
alluminio, adeguatamente sigillate e fissate al telaio portante, complete di
controsigillo di chiusura in alluminio e lapide frontale in marmo bianco di
Carrara.
Intorno alle cellette ossario, sarà realizzata una cornice rivestita in lastre
di pietra serena, di larghezza laterale e superiore pari a cm 5 e inferiore
fino a pavimento. Il rivestimento dovrà proseguire sui fianchi e
superiormente per cm 5 fino a raccordarsi con una controparete in
cartongesso: quest’ultima dovrà essere realizzata, come da disegni di
progetto, a tutta altezza, arretrata rispetto al piano delle lapidi in modo da
non interferire con la lapide a muro esistente sulla parete ortogonale. Il
cartongesso dovrà poi essere tinteggiato dello stesso colore delle pareti
esistenti.
Tutto il rivestimento dovrà essere fissato
al sottostante telaio con
metodo a scomparsa senza, cioè, l’apposizione di borchie o altri elementi
meccanici a vista; solamente le lapidi frontali delle cellette dovranno
essere fissate mediante 4 borchie circolari in metallo.
Le cellette ossario dovranno essere dotate ciascuna di linea indipendente
di
alimentazione
dell’illuminazione
votiva;
tutte
le
16
linee
di
alimentazione dovranno confluire in una unica scatola di derivazione,
collocata dietro la controparete in cartongesso e accessibile mediante
apposito coperchio amovibile, per essere collegate con la linea
proveniente dal quadro elettrico.
Opere di predisposizione
Le opere civili di predisposizione consistono essenzialmente nella
tinteggiatura di pareti e soffitto all’interno della cappella, con pittura
acrisilossanica previa mano di fissativo, e nella realizzazione della linea
di alimentazione dell’impianto elettrico di illuminazione votiva.
Quest’ultimo dovrà essere realizzato come descritto in perizia, a partire
dal quadro elettrico esistente all’interno della cappella mortuaria.
Mediante la realizzazione di una linea aerea di collegamento tra le due
cappelle, verrà collocato un nuovo quadro elettrico all’interno della
Relazione generale
6
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
cappellina dove saranno realizzati i nuovi ossari, completo di
trasformatore e di linea di collogamento con il blocco prefabbricato.
All’interno della cappella, inoltre, si prevede di completare l’impianto
elettrico esistente mediante la fornitura e posa in opera di plafoniere,
interruttori, fotocellula e quant’altro descritto nella voce di elenco prezzi.
Cimitero di Uzzo
L’intervento al Cimitero di Uzzo prevede la realizzazione di un blocco
prefabbricato contenente nr. 16 ossari disposti di fascia in 4 file di 4
ossari ciascuna.
Il blocco dovrà essere inserito all’interno della campata di destra del
loggiato loculi esistente lungo il lato nord del cimitero.
L’area individuata, di larghezza complessiva 368 cm e altezza 228 cm,
presenta due gradini che collegano il piano del loggiato con il terreno
prospiciente:
il
nuovo
blocco
ossari
dovrà
essere
posizionato
centralmente rispetto al vano libero, su di un nuovo piano appositamente
predisposto, e dovrà avere dimensioni massime complessive pari a
360x60x200h cm.
Fornitura
Il blocco contenente gli ossari dovrà essere realizzato con telaio in
elementi prefabbricati di alluminio, idoneo a sostenere i carichi derivanti
dal peso proprio della struttura, del rivestimento e dalle cassette ossario
che saranno ospitate. Il telaio sarà dotato di piedini regolabili per
l’appoggio e la stabilizzazione della struttura sopra il piano di appoggio.
Le cellette ossario, di dimensioni 70x30x30h cm, saranno realizzate in
alluminio, adeguatamente sigillate e fissate al telaio portante, complete di
controsigillo di chiusura in alluminio e lapide frontale in marmo bianco di
Carrara fissata con 4 borchie in metallo.
Intorno alle cellette dovrà essere realizzata, come da disegni di progetto,
una fascia, rivestita in lastre di pietra serena, di larghezza cm 10
lateralmente e superiormente e cm 20 su lato inferiore.
Intorno a tale fascia dovrà essere realizzata una cornice, in aggetto di 20
cm rispetto al piano delle cellette, avente larghezza cm 20 sia
lateralmente che superiormente, e dovrà essere rivestita in marmo
bianco di Carrara come i fianchi e il retro del blocco prefabbricato.
Il lato superiore del blocco prefabbricato dovrà essere realizzato con una
leggera pendenza verso il retro, in modo da consentire il defluire delle
Relazione generale
7
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
acque piovane.
Tutto il rivestimento dovrà essere fissato
al sottostante telaio con
metodo a scomparsa senza, cioè, l’apposizione di borchie o altri elementi
meccanici a vista.
Le cellette ossario dovranno essere dotate ciascuna di linea indipendente
di
alimentazione
dell’illuminazione
votiva;
tutte
le
16
linee
di
alimentazione dovranno confluire in una unica scatola di derivazione,
collocata preferibilmente sul fianco sinistro della struttura, per essere
collegate con la linea proveniente dal quadro elettrico.
La suddetta cassetta di derivazione dovrà essere posizionata dietro il
rivestimento in marmo e resa accessibile mediante pannello apribile dello
stesso materiale del rivestimento.
Opere di predisposizione
Per la realizzazione del piano di appoggio del manufatto ossari dovrà
essere preliminarmente demolito il gradino esistente di fronte al vano in
cui sarà collocato il blocco prefabbricato. Tale demolizione e il relativo
scavo dovranno spingersi fino alla profondità di cm 40 al di sotto della
quota di pavimento del loggiato ed avere larghezza complessiva di cm 70
Il piano di posa del manufatto prefabbricato sarà costituito da una
fondazione in cls armato rivestita con lastre in pietra serena.
La fondazione dovrà essere impostata a -30 cm dall’attuale piano di
calpestio del loggiato, previa realizzazione di un sottofondo in stabilizzato
di spessore almeno cm 10. Il getto, in calcestruzzo C20/25, dovrà essere
armato con doppia rete elettrosaldata 10x10 Φ8.
Sopra detta fondazione dovrà essere posato il rivestimento in lastre di
pietre serena con finitura superiore levigata, spessore cm 10, posate
mediante applicazione sulla superficie inferiore del lastrico, prima della
posa, di un o strato di colla tipo H40 Flex con l’utilizzo di una spatola
dentata e successiva stuccatura dei giunti con malta premiscelata.
Stesso tipo di rivestimento, ma di spessore cm 6, dovrà essere applicato
sulla faccia esterna della fondazione, e su tutti gli altri lati a vista.
Dovrà inoltre essere realizzato l’impianto elettrico di alimentazione
dell’illuminazione votiva del nuovo gruppo ossari. Partendo dal contatore
esistente nel loggiato loculi, dovrà essere realizzato un nuovo quadro
elettrico completo di trasformatore da 200VA e la linea di alimentazione
che lo collega con il nuovo gruppo ossari, compreso tutte le opere di
Relazione generale
8
Prog. 17029/2013 - CIMITERI COMUNALI: costruzione ossarini
scavo, demolizioni, ripristini e quant’altro per la posa della suddetta linea,
il tutto come descritto nella voce di elenco prezzi.
Tale impianto dovrà essere certificato a norma di legge.
COSTO DELL’INTERVENTO E MODALITA’ ESECUTIVA
Considerata la tipologia di intervento che prevede sia in una fornitura con
posa
in
opera
(i
blocchi
prefabbricati)
sia
lavori
(opere
di
predisposizione), si ritiene più corretto suddividere l’itero intervento in
due lotti distinti: lotto 1 di fornitura e posa in opera dei blocchi ossari
prefabbricati e lotto 2 di lavori di predisposizione dei piani e di
adeguamenti impiantistici.
Il progetto è stato pertanto impostato secondo tale suddivisione,
presentando elaborati grafici unici ma computi metrici, capitolati e schemi
di contratti suddivisi in lotti.
Il progetto comporterà una spesa complessiva di € 40.000,00 di cui €
30.800,00 per lavori e forniture (comprensivi degli oneri della sicurezza) e
€ 9.200,00 per somme a disposizione della stazione appaltante, il tutto
come meglio esplicitato nel Quadro Economico.
CRONOPROGRAMMA
SETTIMANE
FASI
1
2
3
4
5
6
7
8
Lotto 1 – FORNITURA
Burgianico
Gello
Uzzo
Lotto 2 - LAVORI
Burgianico
Gello
Uzzo
IL PROGETTISTA
Arch. Marta Biagini
Relazione generale
9
10
