Dispositivi di Protezione Individuale

ACEA Produzione Spa
Allegato 1 – Specifiche Tecniche Indumenti da Lavoro e
Dispositivi di Protezione Individuale
Pag. 1 a 7
Ed.00 del 05/09/2014

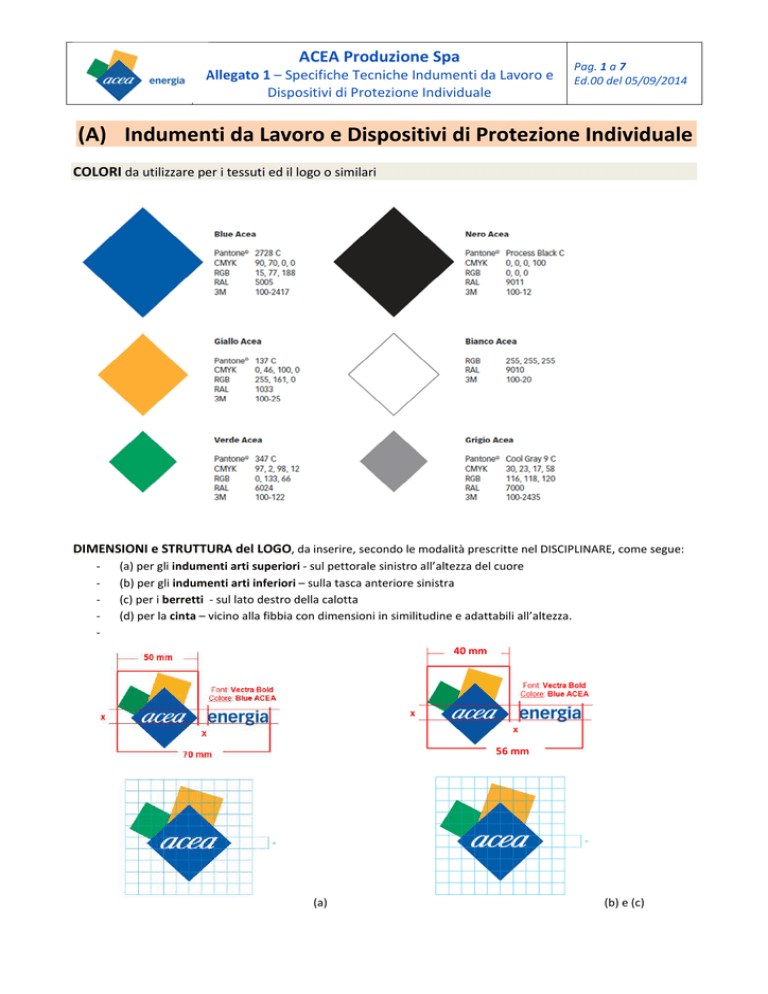

(A) Indumenti da Lavoro e Dispositivi di Protezione Individuale
COLORI da utilizzare per i tessuti ed il logo o similari
DIMENSIONI e STRUTTURA del LOGO, da inserire, secondo le modalità prescritte nel DISCIPLINARE, come segue:
-
(a) per gli indumenti arti superiori - sul pettorale sinistro all’altezza del cuore
(b) per gli indumenti arti inferiori – sulla tasca anteriore sinistra
(c) per i berretti - sul lato destro della calotta
(d) per la cinta – vicino alla fibbia con dimensioni in similitudine e adattabili all’altezza.
40 mm
56 mm
(a)
(b) e (c)
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
Pag. 2 a 7
ed.00 del 05.09.2014
GIACCONE da lavoro
Disegno Indicativo
Codice A01
Prestazioni: conforme alle norme vigenti
‒ EN471 3.2
‒ EN343 3.1
‒ EN14058 3.3.2 0.305 m².K/W.X
Materiale
PARKA
esterno:
‒ tessuto GIALLO:100% poliestere fluorescente rivestito poliuretano interno (250 gr/m2),
2
‒ tessuto GRIGIO: 100% poliestere rivestimento Pvc interno (240 gr/m )
2
‒ fodera: 100% poliestere (60 gr/m )
2
‒ poliestere rivestimento: 100% poliestere (220 gr/m )
‒ Bande retroriflettenti Scotchlite™ 8910 3M 65% poliestere 35% cotone riveste elastomero e
biglie di vetro (50 lavaggi massimi a 40°C)
GILET (FREEWAY):
‒ maglia poliestere di colore giallo fluorescente,
‒ maniche in poliestere/cotone di colore grigio,
‒ fodera poliammide
‒ bande retroriflettenti Scotchlite™ 8910 3M 65% poliestere 35% cotone riveste elastomero e
biglie di vetro (50 lavaggi massimi a 40°C)
Colore
Grigio ACEA o similare/Giallo fluorescente
Specifiche : Parka caldo da pioggia 4 in 1
PARKA:
- Parka di segnalazione classe 3 alta visibilità fluorescente in poliestere
spalmato internamente in poliuretano con n.2 bande retro-riflettenti 3M
Scotchlite™ su entrambe le maniche e intorno alla vita ed una banda
tipo bretelle sulle spalle.
- Fodera in poliestere
- Chiusura davanti tramite cerniera e patta con bottoni a pressione
- Cappuccio fisso a scomparsa chiuso con velcro
- Polsino dritti con interno anti-vento
- Occhielli di aerazione sotto il giro manica
- Chiusura in vita tramite cordino elastico con ferma-cordino
- n.2 tasche con patta e bottoni a pressione
- n.2 tasche scalda-mani laterali
- n.1 tasca interna
- Vita regolabile tramite elastico.
- Cuciture nastrate (impermeabili)
- Parti finali anti-sporcizia
- Gilet staccabile
GILET:
- gilet in maglia poliestere,
- fodera poliammide trapuntata,
- collo foderato in pile,
- polsino con bordo a coste,
- maniche in poliestere e cotone, imbottite e
staccabili con cerniera,
- chiusura con cerniera,
- n.1 tasca interna chiusa da cerniera,
- n.1 tasca interna porta telefonino,
- n.2 tasche nella parte inferiore con bottoni a
pressione,
- bande retroriflettenti 3M Scotchlite™ cucite
colore argento 50 mm applicazione a bretelle.
adattabile al PARKA con il sistema PISP
GILET da lavoro
Disegno Indicativo
Codice A02
Specifiche
‒
‒
‒
‒
Chiusura centrale tramite lampo e tiretto in tessuto
Foderato con retina in nylon
n.4 tasche a soffietto con chiusura a patta con velcro + n.1 interna a strappo
n.2 tasche con lampo e tiretti in tessuto
‒ porta-telefono esterno – OPZIONALE
Materiali
2
100% cotone CANVAS - Grammatura tessuto: 240 gr/m ± 10%
Colore
BASE : Grigio ACEA o similare
Inserti LINEARI e soffietto tasche: Giallo ACEA o similare - OPZIONALE
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
Pag. 3 a 7
ed.00 del 05.09.2014
GIACCA da lavoro
Disegno Indicativo
Codice A03
Specifiche
‒
‒
‒
‒
‒
Maniche con aerazione sotto le braccia tramite occhiello
Chiusura con cerniera e patta di copertura
Regolazione laterale parte bassa con bottoni a pressione
Soffietto d’agiatezza
n.6 tasche anteriori di cui: n.4 a soffietto con chiusura a patta con velcro e n.2
scalda-mani applicate sopra a scomparsa e taschino porta-badge
Materiali
COMPOSITO Poliestere/Cotone (in% circa 2/1
2
Grammatura tessuto: 245 g/m ± 10%
Colore
BASE : Grigio ACEA
INSERTI: grigio scuro - OPZIONALE
Inserti LINEARI (modanature): Giallo ACEA - OPZIONALE
Prestazioni: conforme alle norme vigenti - valori indicati ± 10%
‒
‒
‒
‒
‒
‒
Conforme ai requisiti Direttiva 89/686/CEE
Conforme ai requisiti Norma EN340
Forza di rottura secondo EN ISO 13934-1 (direzione catena 178,8daN - direzione trama 115,5daN)
Allungamento di rottura secondo EN ISO 13934-1 (direzione catena 21,29% - direzione trama 19,16%)
Forza di lacerazione perpendicolare EN ISO 13937-1 (alla catena 35,46N - alla trama 40,58N)
Resistenza all’abrasione (metodo MARTINDALE) secondo EN ISO 12947-2: 50 000 cicli
PANTALONE da lavoro
Disegno Indicativo
Codice A04
Specifiche
‒ Chiusura anteriore con cerniera e patta di copertura
‒ Girovita elastico oppure avente sistema di regolazione con bottoni a
pressione
‒ Alloggiamento per ginocchiere e rinforzo posteriore
‒ n.4 tasche anteriori di cui: n.2 a tasca e n.2 con chiusura a patta con
velcro
‒ tasca porta-telefonino e portamonete - OPZIONALE
Materiali
COMPOSITO Poliestere/Cotone (in% circa 2/1
2
Grammatura tessuto: 245 g/m ± 10%
Colore
BASE : Grigio ACEA
INSERTI: grigio scuro - OPZIONALE
Inserti LINEARI (modanature): Giallo ACEA - OPZIONALE
Prestazioni: conforme alle norme vigenti - valori indicati ± 10%
‒
‒
‒
‒
‒
‒
Conforme ai requisiti essenziali della Direttiva 89/686/CEE
Conforme ai requisiti generali della norma EN340
Forza di rottura secondo EN ISO 13934-1 (direzione catena 178,8daN - direzione trama 115,5daN)
Allungamento di rottura secondo EN ISO 13934-1 (direzione catena 21,29% - direzione trama 19,16%)
Forza di lacerazione perpendicolare EN ISO 13937-1 (alla catena 35,46N - alla trama 40,58N)
Resistenza all’abrasione (metodo MARTINDALE) secondo EN ISO 12947-2: 50 000 cicli
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
CAMICIA da lavoro
Pag. 4 a 7
ed.00 del 05.09.2014
Codice A05
Specifiche
Disegno Indicativo
‒
‒
‒
‒
‒
Chiusura a bottoni con listino di copertura
Maniche lunghe sollevabili tramite linguetta e bottoni
N.2 tasche all’altezza dei pettorali con chiusura a bottoni
Doppio carré sulla schiena
Doppie pance sia sul lato anteriore che posteriore
Materiali
100% cotone ± 5% RIPSTOP oppure
composito poliestere/cotone in % circa 2:1
2
Grammatura tessuto: 120 gr/m ± 10%
Colore
BASE : Grigio ACEA o similare
Cuciture: Giallo ACEA o similare - OPZIONALE
POLO da lavoro
Disegno Indicativo
Codice A06
Specifiche
‒
‒
‒
‒
‒
‒
Maniche lunghe
Collo chiuso con cerniera - bordo a coste
Polsini elastici bordo a coste
n.1 tasca con lampo
Intarsi sulle spalle e lateralmente lungo il busto
aperture laterali OPZIONALE
Materiali
2
100% cotone - Grammatura tessuto: 210 gr/m ± 10%
Colore
BASE : Grigio ACEA o similare
FASCE laterali: nero ACEA o similari - OPZIONALE
Inserti LINEARI (modanature): Giallo ACEA o similare - OPZIONALE
MAGLIETTA da lavoro
Disegno Indicativo
Codice A07
Specifiche
‒ Maniche corte
‒ Collo rotondo
‒ Intarsi sulle spalle e lateralmente lungo il busto
Materiali
2
100% cotone jersey - Grammatura tessuto: 180 gr/m ± 10%
Colore
BASE : Grigio ACEA
FASCE laterali: nero ACEA - OPZIONALE
Inserti LINEARI (modanature): Giallo ACEA - OPZIONALE
PILE da lavoro
Disegno Indicativo
Codice A08
Specifiche
‒
‒
‒
‒
Maniche lunghe
Collo alto con chiusura lampo
N.2 tasche a vita con chiusura lampo
Bordo di rifinitura collo/polsi e vita
Materiali
2
100% poliestere - Grammatura tessuto: 245 gr/m ± 10%
Colore
BASE : Grigio ACEA o similare
Inserti LINEARI (modanature): Giallo ACEA o similare - OPZIONALE
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
CINTA IGNIFUGA lavoro
Disegno Indicativo
Pag. 5 a 7
ed.00 del 05.09.2014
Codice A09
Specifiche
‒
‒
‒
‒
‒
Priva di parti metalliche
Chiusura a strappo
Altezza nastro: cm.4
Larghezza velcro 30 mm nominale +/- 1 mm
Spessore velcro: 1,70÷2,05 mm
Materiali
Requisiti generali del NASTRO IGNIFUGO: 100% FIDION materiale flame
retard ed autoestinguente
Requisiti generali del VELCRO IGNIFUGO: poliammide con supporto
standard in poliuretano legante F.R.T.
2
Grammatura peso: 300 gr/m +/- 10%
Colore
BASE : Nero ACEA o similare
CAPPELLO con VISIERA
Disegno Indicativo
Codice A10
Specifiche
‒ Costituito da una calotta a spicchi e una visiera rivestita in tessuto debitamente
irrigidito e trapuntato
‒ Dotato di occhielli di areazione
‒ Regolazione della circonferenza tramite elastico o velcro posteriore
Materiali
2
100% cotone - Grammatura peso: 250 gr/m ± 10%
Colore
BASE : Grigio ACEA o similare
VISIERA e cuciture: Giallo ACEA o similare- OPZIONALE
BERRETTO impermeabile
Disegno Indicativo
Codice A11
Specifiche
‒ Impermeabile, traspirante costituito da una parte superiore con calotta e
fascia laterale, visiera rinforzata internamente, risvolto paraorecchie ripiegabili
sulla fascia laterale con bottoni automatici di fissaggio.
‒ Regolazione della circonferenza.
‒ Foderato in pile o leggermente imbottito
Materiali
Esterno: 100% poliestere spalmato PU
Interno: 100% poliestere (pile)
2
Grammatura peso: 250 gr/m +/- 10%
Colore
BASE : Grigio ACEA o similare
VISIERA e cuciture: Giallo ACEA o similare - OPZIONALE
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
Pag. 6 a 7
ed.00 del 05.09.2014
(B) Dispositivi di Protezione Individuale
Giaccone ANTIARCO
Disegno Indicativo
Codice B01
Specifiche - Conforme alle norme vigenti
EN 340
EN 343 Cl. 3/2
EN 13034 t.6 [PB]
EN 1149-5
EN 61482-1-2 Classe 2
EN ISO 11612
‒ Collo alto, chiusura anteriore con cerniera coperta da doppia finta antivento con
velcro, maniche a giro preformate sagomate, con polsi regolabili da alamaro con
velcro.
‒ Schiena più lunga del davanti, coulisse di regolazione nel fondo giacca.
‒ n.2 tasche anteriori basse oblique chiuse da cerniera coperta da aletta
‒ n.1 taschino verticale al petto sinistro chiuso da cerniera coperta da aletta
‒ Internamente tasca porta documenti chiusa da cerniera.
‒ Cappuccio fisso riponibile nel collo regolabile con coulisse e alamaro velcrato
posteriore.
‒ Sulle spalle anteriormente e posteriormente su schiena e braccia è inserita una
coda di topo rifrangente. Sul petto una fila di striscia rifrangente.
‒ Internamente il capo è foderato, con PICCANELLO nel collo ed agganci con
cerniere e bottoni automatici per inserimento del corpetto termico.
Materiali
protezione arco elettrico, classe 2 (7 ka), in tessuto ignifugo antistatico.
Colore : indifferente
Giubbino ANTIARCO
Disegno Indicativo
Codice B02
Specifiche - Conforme alle norme vigenti
EN ISO 11612 A1, A2, B1, C1, E1
EN 340
EN ISO 11611 classe 1
EN 1149-5
EN 61482-1-2 classe 2
‒ Chiuso anteriormente da bottoni automatici coperti, ed alamaro in cintura, maniche
a giro con fondomanica con elastico.
‒ Collo chiuso anteriormente da alamaro.
‒ Coulisse di regolazione in cintura con tiretti nei fianchi.
‒ n.2 tasche anteriori interne oblique a filetto coperte da pattina e velcro
‒ n.2 taschini al petto applicati chiusi da pattina e velcro.
‒ all’interno del taschino sinistro asola di tessuto per l’applicazione del badge
Materiali
Giubbino per arco elettrico in tessuto misto cotone 87% cotone, 12% nylon, 1% fi
bra antistatica, peso gr. 237 mq.
Il capo è realizzato con tessuto doppiato sul davanti e nelle maniche.
Colore : indifferente
ACEA Produzione Spa
Allegato 2 – Specifiche Tecniche Indumenti da Lavoro,
Dispositivi di Protezione Individuale e Calzature di Sicurezza
Pantalone ANTIARCO
Disegno Indicativo
fodera opzionale
Codice B03
Specifiche - Conforme alle norme vigenti
EN ISO 11612 (A1, A2, B1, C1, E1)
EN 340
EN ISO 11611 classe 1
EN 1149-5
EN 61482-1-2 classe 2
‒ Cintura in vita, passanti, ed elastico nei fianchi, chiuso da due bottoni automatici
coperti. L’apertura anteriore è chiusa tramite cerniera.
‒ n.2 tasche anteriori interne coperte da pattina chiusa con velcro
‒ n.1 tasca posteriore applicata sulla parte destra chiusa da pattina con velcro
‒ n.2 tasconi sui fianchi chiusi da pattina con velcro
‒ Fondo-gamba orlato.
‒ Tasca interna sulle ginocchia per eventuale inserimento di una ginocchiera interna.
‒ Predisposto per l’inserimento Fodera interna in flanella termica applicabile tramite
bottoni per il clima freddo
Materiali
Pantalone per arco elettrico in tessuto misto cotone 87% cotone, 12% nylon
1% fi bra antistatica, peso gr. 237 mq.
Il capo è realizzato con tessuto doppiato sul davanti
Colore : indifferente
Giacca ANTITAGLIO per boscaioli
Disegno Indicativo
Pag. 7 a 7
ed.00 del 05.09.2014
Codice B04
Specifiche - Conforme alle norme vigenti
EN381-11 classe 0 (16 m/s)
‒
‒
‒
‒
‒
Giacca cucita interamente con fili sintetici.
Apertura davanti mediante cerniera.
Polsini regolabili con bottone a pressione.
Dorso della giacca con aerazione chiusa con un velcro.
Tasche con cerniera e pettine sulle due parti.
Materiali
tessuto 60% cottone 40% poliestere 270gr/m²
Complesso anti-taglio: 7 strati in maglia ordito 15% PARA-ARAMID / 35%
poliestere di resistenza aumentata / 50% poliestere 200/220 gr/m²
Fodera : 100% Poliestere, 60gr/m²
Colore : indifferente
Salopette ANTITAGLIO per boscaioli
Disegno Indicativo
Codice B05
Specifiche - Conforme alle norme vigenti
EN381-5 classe 1 (20 m/s)
‒
‒
‒
‒
‒
Salopette cucita interamente con fili sintetici.
Apertura tramite lampo alla parte bassa
Ginocchia preformate
Vita regolabile tramite elastico e bottone ai lati
Bretelle elasticizzate regolabili
‒ n.5 tasche con cerniera di cui n.1 sulla pettorina con lampo + n.2 laterali con pattina
Materiali
tessuto 60% cottone 40% poliestere 270gr/m²
Complesso anti-taglio: 6/7 strati in maglia ordito 15% PARA-ARAMID / 35%
poliestere di resistenza aumentata / 50% poliestere 200/220 gr/m²
Fodera : 100% Poliestere, 60gr/m²
