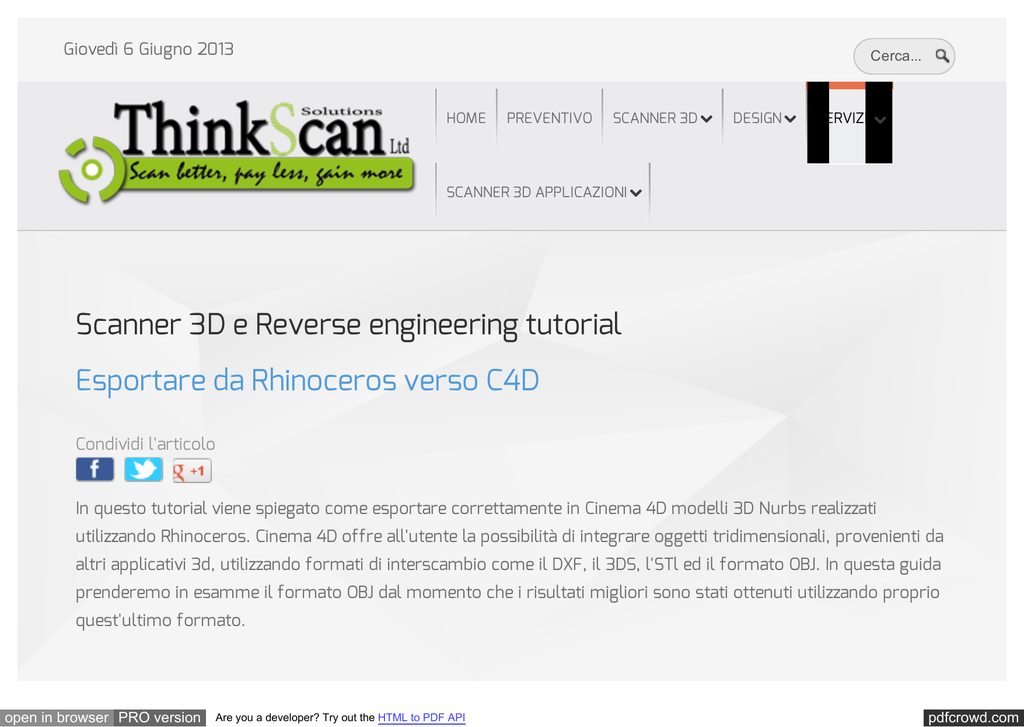

Esportare da Rhinoceros verso C4D
Condividi l'articolo
In questo tutorial viene spiegato come esportare correttamente in Cinema 4D modelli 3D Nurbs realizzati
utilizzando Rhinoceros. Cinema 4D offre all'utente la possibilità di integrare oggetti tridimensionali, provenienti da
altri applicativi 3d, utilizzando formati di interscambio come il DXF, il 3DS, l'STl ed il formato OBJ. In questa guida
prenderemo in esamme il formato OBJ dal momento che i risultati migliori sono stati ottenuti utilizzando proprio
quest'ultimo formato.
