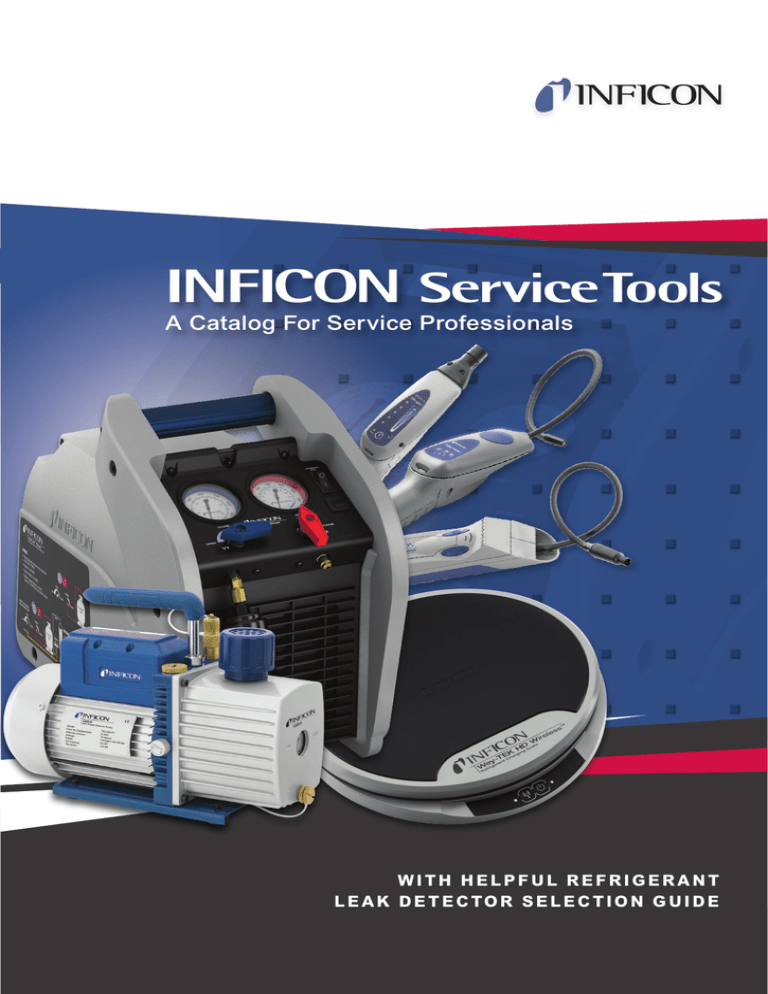

INFICON Service Tools
A Catalog For Service Professionals
WITH HELPFUL REFRIGERANT
L E A K D E T E C TO R S E L E C T I O N G U I D E
1
D-TEK® Select
Refrigerant Leak Detector
INNOVATIVE INFRARED
TECHNOLOGY DELIVERS
ENHANCED SENSITIVITY
AND LONG LIFE
FEATURES AT A GLANCE
■
■
■
■
■
■
■
■
As the first accurate, reliable, highly sensitive, cordless
refrigerant leak detector, the original D-TEK revolutionized
the field. Now we have built on that technology leadership
to create D-TEK Select. This next-generation refrigerant
leak detector uses an innovative infrared absorption sensing
cell that is extremely sensitive to all refrigerants—and
only refrigerants.
■
■
1
g/a sensitivity per EN 14624
S
ensitive to all refrigerants, including R-22, R-134a,
R-404a, R-410a, R-507 (AZ-50), HFO1234yf, and
all CFCs, HCFCs and HFCs
1
,000-hour infrared cell life for low cost
of ownership
O
ptional manual zeroing mode ignores
user-programmed refrigerant levels when activated
Infrared cell does not weaken over time, so
response remains consistent and accurate
Infrared cell cannot be overloaded or “poisoned”
by exposure to large amounts of refrigerant
H
igh-efficiency air sampling pump provides quick
response and quick clearing (“zeroing”)
O
n-board diagnostics indicate charging status
and warn of low battery or infrared cell failure
E
asily serviced Infrared cell and NiMH battery ensures
you are never down on the jobsite
E
nhanced filter design for superior filtration and
resistance to contaminants
■
Ability to run off AC power adapter
■
M
ade in the USA
D-TEK Select maintains that sensitivity over time for
consistent, accurate and reliable performance, even with
the newer refrigerant blends. Best of all, the sensing cell
lasts for approximately 1,000 hours—almost 10 times longer
than the original D-TEK sensor—to lower your cost of
ownership and improve job site productivity.
Additional enhancements include a charging status indicator,
sensor failure indication, and rechargeable NiMH (nickel
metal hydride) batteries. All in an easy-to-use unit with the
quality and durability you’ve come to expect from INFICON.
HELPFUL REFRIGERANT LEAK DETECTOR SELECTION GUIDE ON PAGE 19.
2
HOW IT WORKS
SPECIFICATIONS
At the heart of the D-TEK Select Refrigerant Leak Detector
is an infrared absorption filtometer. It consists of a sampling
cell with an infrared source (or emitter) at one end, an infrared energy detector at the other end, and an optical filter in
between them.
Like the visible light we see, infrared energy is part of the
electromagnetic energy spectrum. Most materials absorb
specific and known wavelengths of infrared energy. The
particular wavelengths of energy absorbed by a material are
known as its absorption spectra. All refrigerants have similar
absorption spectra in the range of 7.5 – 14 micrometers.
The infrared source (emitter) creates a high-intensity stream
of energy incorporating all wavelengths in the infrared spectrum. The stream passes through the optical filter, which
blocks all wavelengths except those that refrigerants absorb.
The filtered infrared energy strikes the detector and causes
it to heat up. When refrigerant is drawn through the sampling
cell by the internal pump, some of the infrared energy is
absorbed by the refrigerant. This causes a decrease in
the amount of infrared energy reaching the detector and
a corresponding drop in the detector’s temperature, which
triggers the D-TEK Select to alarm. This whole process takes
a fraction of a second.
By utilizing an optical filter with precise characteristics,
INFICON has made D-TEK Select sensitive to all refrigerants,
while eliminating false alarms. In addition, because there is
no depletion of chemicals like in heated sensor detectors,
the sensor will not be harmed by high refrigerant doses
nor degrade over time. The detector recovery time is also
immediate after the refrigerant clears the cell.
REFRIGERANT
MOLECULES
READY STATE
Base unit includesInfrared cell, NiMH battery, spare filters,
230 V (ac) adapter with 1.8 m cord,
12 V (dc) adapter with cigarette lighter
plug, and a hard plastic carrying case.
Minimum sensitivity
according to EN 14624 1 g/a
Sensitivity to R717 (NH3) 5 – 6 g/a
ControlsPower: on / off
Sensitivity: high / low
Manual zero setting
Power sourceNiMH batteries (rechargeable),
AC adapter
Battery life
6.5 hours
■ 230 V (ac) adapter with 1.8 m cord
Charging options
■ 12 V (dc) adapter with cigarette lighter
plug
Weight with battery
0.539 kg
Probe Rubber-coated flexible metal,
approx. 38 cm long
CertificationsCE Marking Power Safety and EMC.
SAEJ1627, EN 14624:2012
WarrantyTwo-year
ORDERING INFORMATION
D-TEK Select (230 V)
712-202-G11
Headphones032-0430
TEK-Check R134A reference leak 703-080-G10
REPLACEMENT PARTS
230 V (ac) adapter and cord
033-0020-G1
12 V (dc) power cord with
cigarette lighter plug
703-055-P1
NiMH batteries
712-700-G1
Infrared cell
712-701-G1
Storage case
712-702-G1
Filter cap
712-705-G1
Filter cartridges
712-707-G1
ALARM STATE
REFRIGERANT
MOLECULES
EXHAUST
INTAKE
INFRARED
ENERGY SOURCE
FILTER
SAMPLING CELL
INFRARED
DETECTOR
The filtered infrared energy passes through the sampling cell,
striking the infrared detector. D-TEK Select is ready to sense
any refrigerant.
INFRARED
ENERGY SOURCE
FILTER
SAMPLING CELL
INFRARED
DETECTOR
Filtered infrared energy is absorbed by the refrigerant
present in the sampling cell, causing D-TEK Select to alarm.
3
TEK-Check™
Refrigerant Leak Reference
■
■
■
CHECK YOUR LEAK DETECTOR
WITH A TRUSTED LEAK SOURCE
The TEK-Check is a reference leak source that leaks R134a
Refrigerant at a rate of 5 to 9 g/a (depending on environmental conditions). It is an easy and dependable way to check
the functionality of your leak detectors.
TEK-Check is a great tool to ensure your leak detector is
working properly between yearly service checks according to
EN 14624. Compact size and ease of use make TEK-Check
a safe and convenient accessory for your refrigerant leak
detector.
4
L
eak rate of 5 to 9 g/a (depending on
environmental conditions) of R134a
F
or use with regular service check of
your leak detector
S
mall and compact, easily fits in D-TEK or
TEK-Mate carrying case
■
Always leaking, no “on or off” switch
■
No batteries required
■
Works great with the TEK-Mate and D-TEK Select
■
M
ade in Germany
SPECIFICATIONS
Base unit includesOne TEK-Check R134a Reference
leak source
Dimensions
9.5 x 3 x 3 cm
Weight 80 g
Warranty
15 month
TEK-Check R134A Reference Leak
703-080-G10
TEK-Mate®
PROVEN HEATED DIODE TECHNOLOGY
IN AN AFFORDABLE PACKAGE
TEK-Mate is the ideal refrigerant leak detector for the
light-to-medium duty user who demands reliable leak
detection at a budget-friendly price.
Features such as the patented INFICON heated diode
sensor, variable intensity audible and visual alarms and automatic compensation for changing background refrigerant
concentrations make TEK-Mate the best bargain in refrigerant
leak detectors.
See for yourself why TEK-Mate is the #1 selling refrigerant
leak detector in the HVAC/R market.
SPECIFICATIONS
■
Detects R22, R410A, R134A, HFO1234yf, and all
other CFCs, HCFCs and HFCs
■
Automatic background adjustment (“zeroing”)
■
Rugged flexible rubber coated metal probe
■
Low battery indicator
■
■
High / low sensitivity selector and power
in one switch
Made in the USA
Base unit includesSensor, two D-size alkaline batteries, spare
filters, and a hard plastic carrying case
Minimum sensitivity
according to EN 14624 2 g/a
Controls One multi-function button for power and
high / low sensitivity selection
Power sourceTwo D-size (1.5V) alkaline batteries
(included)
Battery life
Approximately 16 hours
Weight with batteries
0.7 kg
Probe Rubber coated flexible metal,
approx. 38 cm long
CertificationsCE marking per Safety and EMC.
SAEJ1627, EN 14624:2012.
WarrantyTwo-year
TEK-Mate705-202-G11
TEK-Check R134A reference leak 703-080-G10
REPLACEMENT PARTS
Sensor703-020-G1
Storage case
705-700-G1
Filters705-600-G1
HELPFUL REFRIGERANT LEAK DETECTOR SELECTION GUIDE ON PAGE 19.
5
Whisper®
Ultrasonic Leak Detector
VERSATILITY AND FLEXIBILITY
FOR A VARIETY OF APPLICATIONS
APPLICATIONS AT A GLANCE
■
Refrigerant leaks
■
Nitrogen leaks
■
Locating worn bearings
■
Leaks in pneumatic systems
■
Leaks in compressed air systems
■
Leaks in vacuum systems
■
Diagnosing solenoid operations
■
Steam traps
■
■
eaks in sealed areas
L
(refrigerator cases, vehicles, etc.)
Electrical arcing
Made in the USA
Whisper shown with
contact probe (included
with accessory package).
Whisper transmitter
included with accessory package
(description on page 18).
6
Do you have a non-traditional leak detection application that
a gas detector, soap bubbles or dye injection system can’t
address? Whisper is ideal for detecting and locating ultrasonic frequencies generated when the following common
situations occur:
• leaks of any gas under pressure or vacuum
• electrical arcing
• worn bearings and machinery
• malfunctions in steam traps
• leaking seals
The leak detector includes a specialized built-in receiver that
detects frequencies in the 40.5 kHz range. Through sophisticated circuitry, Whisper locates the ultrasound’s source,
while an internal noise control ensures the instrument is
unaffected by audible noise. This makes Whisper a versatile
tool which can even be used in noisy environments, such as
mechanical rooms.
Whisper incorporates heterodyne capability, which reduces
the ultrasonic frequencies detected to a range that can be
heard by the human ear. Variations can therefore be identified
to easily pin-point the ultrasonic source. Heterodyne output is
enabled when headphones (included) are plugged in to the
detector. Sensitivity is adjusted through an innovative touch
pad. Multiple LEDs and an audible alarm register the leak
when heterodyne mode is not enabled.
For the ultimate in performance and versatility, consider the
Whisper with Accessory Package. Along with the leak detector,
this kit gives you more accessories for more productivity. Use
the contact probe to check machinery’s function. Simply twist
the metal probe onto the instrument and touch it to bearing
housings, solenoids, pistons and other mechanical equipment
to allow frequencies to travel into the Whisper’s ultrasonic
transducer. Properly functioning machinery sounds smooth
and clear, a sharp contrast to malfunctioning machinery.
Use the transmitter to test seals around any enclosed space,
including doors, windows, ducts and refrigerator cases.
Simply turn the transmitter on to generate its ultrasonic tone
and place it in the area you wish to leak test. Trace around
potential problem areas with the Whisper leak detector to
alert you to the transmitter’s ultrasonic frequencies “leaking”
through poorly-sealed areas.
The transmitter and contact probe as well as premium
headphones are included in the accessory package, though
any can be purchased separately for use with the standard
package.
SPECIFICATIONS
Base unit includesHeadphones, rubber extension probe,
two “D” alkaline batteries, hard plastic
carrying case
Unit with accessory Premium headphones, metal contact probe,
package includesrubber extension probe, transmitter
accessory with 9V battery,
two “D” alkaline batteries,
enlarged hard plastic carrying case
Controls Power button, sensitivity touch pad
Power source
Two “D” alkaline batteries (included)
Battery life
165 hours
0.68 kg
WarrantyTwo-year
Whisper – Standard package
711-202-G11
Whisper – Accessory package
711-203-G11
REPLACEMENT PARTS
Headphones032-0430
Premium Headphones
032-0427
Ultrasonic Transmitter
711-600-G1
Contact Probe
711-316-G1
7
D-TEK® CO2
PROVIDES CONSISTENT,
ACCURATE RESPONSES
TO NEXT GENERATION
REFRIGERANT
INFICON is proud to be the only manufacturer offering a
hand-held leak detector exclusively for the detection of
carbon dioxide (R744), the next generation refrigerant.
D-TEK CO2 uses an innovative infrared absorption sensing
cell which is extremely selective to carbon dioxide, yet its
circuitry allows the instrument to equalize to the CO2 present
in the atmosphere, so there is minimal risk of false alarms.
D-TEK CO2 maintains its sensitivity over time for consistent,
accurate and reliable performance. Its specialized infrared
sensor cell lasts for approximately 1,000 hours, so you buy
fewer replacement parts.
Additional features include a charging status indicator,
sensor failure indication and rechargeable NiMH (nickel
metal hydride) batteries.
SPECIFICATIONS
■
5 g/a sensitivity
■
1,000-hour infrared cell life for low cost of ownership
■
■
■
■
■
■
■
8
Consistent and accurate response because
the infrared cell does not weaken over time
Optional manual zeroing mode ignores user
programmed refrigerant levels when activated
Will not react to smoke, humidity, airflow or
temperature changes
Quick response and quick clearing (“zeroing”) from
high-efficiency air sampling pump
On-board diagnostics indicate charging status
and warn of low battery or infrared cell failure
NiMH battery won’t corrode and provides
greater charging capacity
Made in the USA
Base unit includesInfrared cell, NiMH batteries, spare filters,
230 V (ac) adapter with 1.8 m cord,
12 V (dc) adapter with cigarette lighter
plug, and a hard plastic carrying case.
Minimum sensitivity to 5 g/a
CO2 (R744)
Controls Power: on / off
Sensitivity: high / low
Power sourceNiMH batteries (rechargeable),
AC adapter
Battery life
6.5 hours
■ 230 V (ac) adapter with 1.83 m cord
Charging options
■ 12 V (dc) adapter with cigarette
lighter plug
0.54 kg
Probe length
38 cm long
CertificationsCE Marking Power Safety and EMC
WarrantyTwo-year
D-TEK CO2 (230 V)
716-202-G11
Headphones032-0430
REPLACEMENT PARTS
230 V (ac) adapter and cord
033-0020-G1
12 V (dc) power cord with
cigarette lighter plug 703-055-P1
NiMH batteries
712-700-G1
Infrared cell for CO2 716-701-G1
Storage case
716-702-G1
Filter cap
712-705-G1
Filter cartridges
712-707-G1
Wey-TEK™
Refrigerant Charging Scale
OUTSTANDING DURABILITY AND
THE BEST ACCURACY AVAILABLE
IN A 100 KG SCALE
The Wey-TEK Refrigerant Charging Scale continues to set
new standards in affordability and accuracy with a higher
weight capacity–100 kg, twice that of many other scales—
at a competitive price. With Wey-TEK, you can easily weigh
and charge from the same large platform.
Wey-TEK is very easy to use. Its high-accuracy load cell
gives the correct reading every time (no matter where the
cylinder is on the weighing platform), and you can read its
large LCD display at a distance, even in direct sunlight.
A high-performance necessity for your service kit, Wey‑TEK
makes an excellent companion to the D-TEK Select or
TEK-Mate Refrigerant Leak Detectors.
SPECIFICATIONS
■
Durable weighing platform
■
Measures in lb./oz., kg/g or decimal lbs
■
Simple controls
■
Large LCD for easy viewing, even in direct sunlight
■
eighing platform and control handpiece
W
can each be purchased separately
■
Auto shut-off after 30 minutes to conserve battery
■
Auto shut-off can be disabled in the field
■
High-accuracy load cell won’t drift
■
Automatic and manual zeroing
■
Hard plastic carrying case included
■
Two-year warranty
Base unit includesWeighing platform, control handpiece,
communication cable, one 9V battery,
plastic carrying case.
Weighing capacity
100 kg
Accuracy
10 g
Resolution
10 g
ControlsOn / Off, Zero
Units selection (English / metric)
Display
LCD visible in direct sunlight;
Units: lbs / oz or kg / g or decimal lbs;
Low-battery indication;
Over-range indication
Scale zeroingAuto with power-on; Manual
Power source
9V alkaline battery (included)
Battery life
Approximately 60 hours
Weight (in case)
4.08 kg
WarrantyTwo-year
Wey-TEK scale REPLACEMENT PARTS
Weighing platform
Control handpiece
Case for Wey-TEK
713-202-G1
713-700-G1
713-701-G1
713-703-G1
9
Wey-TEK HD Wireless™
Refrigerant Charging Scale
MOST ADVANCED TECHNOLOGY
IN REFRIGERANT SCALES
Building on the proven performance of Wey-TEK, the
Wey-TEK HD Wireless Refrigerant Charging Scale sets a
new standard for versatility, durability and accuracy in a
115 kg capacity scale.
For maximum flexibility on the jobsite, Wey-TEK HD Wireless
is available in two different models: an industry first wireless
platform that communicates with and displays through your
smartphone or tablet using a free downloadable app (on the
App StoreSM and Google Play™)* and a wireless platform
with optional handpiece.
Both models incorporate an innovative alarm mode which
beeps when a programmed target refrigerant charge amount
is reached. The optional handpiece features a large, full color
display that is easy to read, even in direct sunlight. Though
the weighing platform communicates with one smartphone
or wireless handpiece at a time, it is easily paired with these
devices so multiple users can have the app or a handpiece
and interchange with the base, as needed.
The Base model includes a “job log” feature to track refrigerant
transferred over multiple jobs and this data can be sent using
the smartphone’s e-mail.
*Compatible with iPhone® 4s and above. Compatible with Android™ 2.2
and above.
Apple, the Apple logo, and iPhone are trademarks of Apple Inc., registered in the
U.S. and other countries. App Store is a service mark of Apple Inc. Google Play
is a trademark of Google Inc. Android is a trademark of Google Inc.
SPECIFICATIONS
WE Y-TEK HD WI RELESS BA SE M O D EL
Base unit includesWeighing platform, four “AA” batteries,
plastic carrying case
Weighing capacity
115 kg
Accuracy
+/-0.06% of reading, +/-10 g
Resolution
10 g
ControlsMenus and buttons in app interface / touch screen
DisplayUser-provided smartphone (iPhone 4S and
above or Android 2.2 and above)
Power source
Four “AA” batteries (included) in platform
Battery life
Approximately 80 hours*
Wireless range
10 mv
Weight in case
3.62 kg
WarrantyTwo-year
v
Results may vary depending on phone model and operating system
10
SPECIFICATIONS
W E Y- T E K H D W IR E L E S S BA S E
W IT H O P T IO NA L H A N D P IE C E
Base unit includesWeighing platform, control handpiece,
eight “AA” batteries, plastic carrying case
Weighing capacity
115 kg
Accuracy
+/-0.06% of reading, +/-10 g
Resolution
10 g
ControlsChangeable soft keys; on / off,
units selection, tare
Display
Full-color graphical display
Power sourceEight “AA” batteries (included),
four in handpiece, four in platform
Battery lifeApproximately 80 hours (platform)
and 100 hours (handpiece)
Wireless range
10 m
Weight in case
4.08 kg
WarrantyTwo-year
Wey-TEK HD Wireless Base Model
Wey-TEK HD Wireless Base
with Optional Handpiece
Handpiece Only
719-202-G1
719-203-G1
719-715-G1
Wey-TEK HD Wireless Base model
(operated via app)
■
C
ommunicates and displays through downloadable
free app on your smartphone or tablet
■
B
luetooth transmission
■
R
ange of 10 m
■
■
■
■
M
easures in kilograms / grams, pounds / ounces,
decimal pounds, and ounces
L
arge durable weighing platform
Industry-first alarm mode indicated when a
programmed target refrigerant charge has been
reached
J ob log function tracks refrigerant transferred;
file can be e-mailed from your smartphone for
analysis or record keeping
■
Heavy-duty, anti-skid rubber mat on weighing platform
■
H
igh accuracy load cell won’t drift
■
H
ard plastic carrying case included
■
Two-year warranty
Wey-TEK HD Wireless Base
with Optional Handpiece
Includes all the above features plus:
an be used in lieu of smartphone via Bluetooth
■ C
transmission
■
■
■
L
arge vivid color display is easy to read, even in
direct sunlight
Auto-shutoff and screen dimming in user-selectable
intervals to preserve battery life
M
agnet on handpiece for placing on a tank or other
nearby objects for easily accessible display
Wey-TEK HD Wireless with optional handpiece features
a large, full color display that is easy to read, even in
direct sunlight.
11
Vortex® Dual
Refrigerant Recovery Machine
THREE-YEAR WARRANTY
T HE VORT E X DUAL E XCE L S U N D ER
RE AL WORL D CONDI T I ONS
CERTIFICATIONS
0.30
INFICON Vortex Dual is an EPA-Certified machine in accordance with
Section 608 of the Clean Air Act. It has been independently tested and
certified to be in conformance with AHRI standard 740-1998.
0.25
REFRIGERANT TESTED
REPRESENTATIVE
OF CATEGORY
PUSH-PULL RATE
(KG/MIN)
LIQUID RATE
(KG/MIN)
VAPOR RATE
(KG/MIN)
HIGH TEMP VAPOR
Rate (KG/MIN)
R134a
III
5.28
1.83
R22
IV
4.99
2.71 0.24
0.19
0.28
R410A
V
7.89
1.61
N/A
0.25
N/A
KG/ MIN
0.20
0.15
0.10
0.05
0.0
R22 VAPOR @ 24°C
● Vortex Dual
12
0.7
● Appion G5 Twin
R22 VAPOR @ 40°C
● Promax RG6
● YJ 95730
THE MOST POWERFUL UNIT
AVAILABLE WITH THE BEST
WARRANTY IN THE INDUSTRY
■
The new Vortex Dual combines the proven capabilities of
previous Vortex instruments with new extended features to
give you the fastest, smallest, and easiest to use product
yet. Vortex Dual sets itself apart by offering a full 1 HP dual
piston compressor for the fastest recovery speeds available
under real service conditions. A unique micro-channel
condenser combined with an oversize fan helps lower
discharge pressures resulting in sustained speed under
the hottest ambient temperatures.
Vortex Dual is simple to use with only two valves to operate,
easily readable gauges for both suction and tank pressure,
and self-purge capability without the need to change hoses.
INFICON is so confident in the durability and performance
of Vortex Dual, that we offer an industry-leading three-year
warranty. With INFICON, you get the tools you need to get
the job done quickly and easily, while being Laboratory
Accurate. Toolbox Tough.®
■
1
HP dual piston compressor provides industryleading recovery rates
M
icro-channel condenser provides exceptional heat
exchange allowing Vortex Dual to maintain recovery
rates throughout the entire recovery cycle
■
O
versize fan provides exceptional cooling
■
S
imple two valve operation
■
F
ull size protected gauges for both suction and
tank pressure
■
S
elf-purge without the need to change hoses
■
F
ilter / dryer included
■
N
oise absorbing blow molded case
■
Three-year warranty
SPECIFICATIONS
Unit includesShoulder strap, filter / dryer,
1.8 m detachable power cord
Compatible refrigerantsRecovers commonly used CFCs, HCFCs,
and HFCs including blends such as R410A,
12, 22, 134a, 404, 407C, 500, 502, and
other Class III, IV and V refrigerants
Weight
13.5 kg
Dimensions (L x W x H) 42.4 x 23.3 x 36 cm
Compressor
1 HP oil-less, dual piston, AC motor drive
High-pressure shut-off 37.92 bar
Power source115V, 60 Hz, 15A or 230 V (ac),
50/60 Hz, 10A
WarrantyThree-year
Vortex Dual 230 V with CE
Replacement Parts
Power cord
714-202-G11
068-0685
The lightweight design of Vortex Dual includes a 1 HP dual piston
compressor that provides industry-leading recovery rates.
13
QS5
Vacuum Pump
5
FAST, EFFICIENT AND RELIABLE
1
The INFICON QS5 Vacuum Pump is designed for quick,
deep evacuation as well as affordability and durability.
QS5 is a two-stage, rotary vane pump with 142 l / min rated
displacement for ultimate vacuum down to 0.02 mbar.
Features such as a large oil sightglass, easily accessible
oil drain and innovative oil-trapping exhaust / demister allow
technicians to make easier, more efficient service calls. The
pump’s design includes a comfortable “no slip” grip for easy
carrying and its solid construction delivers maximum durability.
All this is backed by an industry-leading, two-year warranty.
6
7
2
3
4
8
1 - Oil trapping exhaust / demister
2 - Gas ballast (not shown)
3 - Large sightglass to monitor oil level
4 - Easy access oil drain with tethered cap
■
■
■
■
■
5 - Rubber handle stays cool and provides no-slip grip
nti-backflow on inlet prevents oil from flowing back
A
to the system if there’s a power disruption
6 - SAE Standard 3/8 in. and 1/4 in. flare inlets
Gas ballast allows pumped water vapor to be
exhausted to atmosphere instead of accumulating
in the oil reservoir
8 - Rugged metal base with rubber feet keeps pump stable
Tethered caps on oil drain and inlets so you won’t
drop or lose them
Base unit includes110V / 220V dual voltage operation.
Power cord, one bottle of oil and manual.
Free air displacement 142 l / min (60 Hz)
128 l / min (50 Hz)
Motor
½ HP AC
Oil capacity
370 ml
Weight
10.89 kg
WarrantyTwo-year
Fan directs airflow for maximum heat transfer,
keeping pump cooler
Wide stance and solid base provides greater stability
and less chance of the pump tipping over
■
Thermally protected motor ensures safe operation
■
Dual voltage operation via external switch
■
Removable power cord
■
Two-year warranty
14
7 - Recessed power switch can’t be accidentally tripped
SPECIFICATIONS
QS5 pump (230 V) REPLACEMENT PARTS
Oil (6 qts / case)
Replacement power cord
700-100-P10
071-0730
068-0685
Pilot® Plus
Vacuum Gauge
ACCURATELY MEASURES THE
ENTIRE VACUUM CYCLE
INFICON Pilot Plus Vacuum Gauge incorporates several
innovative features for unsurpassed performance. Like the
Pilot, it’s the only gauge to use a Pirani sensor for greater
accuracy and the ability to measure the entire vacuum
process, from atmosphere down to one micron. You'll know
instantly if your connections are vacuum-tight.
And Pilot Plus is even more unique: An industry-first filter
protects the sensor from oil and other contaminants for
more accurate readings, and saves you from having to clean
the vacuum sensor. Quick calibration allows you to adjust
Pilot Plus for slight variations in atmospheric pressure at your
specific geographic location to ensure greater accuracy. You
also get extended battery life of up to 45 hours from one 9V
battery, to keep you productive on the job. That’s three times
longer than before. To maximize that battery life, Pilot Plus
shuts down after 60 minutes and saves the last reading for
display again upon the next start up. User-friendly qualities of
a large, easy-to-read LCD and included plastic storage case
complete the Pilot Plus package.
SPECIFICATIONS
■
Innovative filter protects sensor, eliminates
need for cleaning
■
Operates for 45 hours on one 9V battery
■
Measures from atmosphere to 0.01 mbar
■
Only vacuum gauge using a Pirani sensor
for better accuracy
■
Quick calibration specific to local pressure
■
Displays in micron, Pascal, Torr or millibar
■
Low battery indicator
■
Auto shut-off after 60 minutes to conserve battery
■
Plastic storage case included
■
Large, easy-to-read LCD display
■
Two-year warranty
■
Made in the USA
Base unit includes
9V battery, filters, storage case
Battery life
45 hours
Power source
1
Refrigeration fitting
⁄4 in. male flare
ControlsOn / off, unit selection, quick calibration
Display units
microns, Pascal, millibars, Torr
Display rangeatm to 0.01 mbar
Auto shut-offAfter 60 min; last reading displayed
when restarted
Accuracy0 to 0.27 mbar: +\-0.01 mbar
>0.27 mbar: +/-10% of reading
Resolution (increments)microns: down to 1-micron
Pascal: down to 1-Pa
mbar: down to 0.01-mbar
Torr: down to 0.001
Maximum overpressure 10 bar
WarrantyTwo-year
Pilot Plus
Holster case
REPLACEMENT PARTS
Carrying case
Spare filters
710-202-G1
715-400-P1
710-600-G1
710-701-G1
15
GAS-Mate®
Combustible Gas Leak Detector
TWICE THE SENSITIVITY
OF COMPETING MODELS
INFICON raises the bar on combustible gas detectors with the
next-generation GAS-Mate, the ideal tool for locating leaks in
combustion appliances, such as natural gas or propane-fired
heating systems, or gas valves, regulators and pipelines.
GAS-Mate outperforms other models with twice the sensitivity
of the closest competitor—down to 5 ppm methane, the main
component of natural gas. GAS-Mate also detects many other
combustible gases, such as forming gas, ammonia, propane,
ethanol and hydrogen sulfide.
No calibration is required for GAS-Mate or its field-replaceable
sensor. Simply turn the unit on, allow it to warm up for a
few seconds and it is ready to quickly pinpoint any gas
leaks present.
To prove that GAS-Mate has the performance and durability
for your job, it carries an industry-leading, three-year warranty
—three times what most other manufacturers offer.
SPECIFICATIONS
■
■
■
■
■
■
■
Sensitive to 5 ppm methane (twice as sensitive
as nearest competitor)
Also detects natural gas, hydrogen, propane, butane,
cyclopentane, ethane, ethanol, isobutane, ammonia
and forming gas (95% nitrogen, 5% hydrogen)
Multiple LEDs, variable intensity audio alarm indicate
leak strength
Adjustable sensitivity helps pinpoint leaks fast
Auto zeroing for ignoring background gas levels
in leak test area
Small sensor and probe tip permit leak checking
in tighter places
Certified intrinsically safe by MET Laboratories for
use in combustive / explosive environments
■
Three-year warranty
■
Made in the USA
16
Base unit includes Sensor, two D-size alkaline batteries,
and a hard plastic carrying case
Sensitivity 5 ppm methane
ControlsPower button, sensitivity touch pad
Power sourceTwo D-size (1.5V) alkaline batteries,
included (use Duracell® MN1300 to
maintain intrinsically safe approval)
Battery life
25 hours
ProbeRubber-coated flexible metal,
approximately 38 cm long
Alarm indicatorsMultiple LEDs, variable intensity
audio alarm
0.7 kg
CertificationsIntrinsically Safe for Class I, Division I,
Groups A-D, T4 as per MET Laboratories
Listing #E112145
II 3G Ex nA nL IIC T4 X per EN 60079-00
and EN 60079-15
WarrantyThree-year
GAS-Mate718-202-G11
REPLACEMENT PARTS
Sensor706-700-G1
Storage case
718-701-G1
CO Check®
Carbon Monoxide Meter
SUPERIOR ACCURACY FOR
PEACE OF MIND
CO Check is the convenient, dependable way to detect and
measure dangerous carbon monoxide (CO)1 in both residential
and commercial / industrial applications.
The instrument combines superior accuracy and reliability
with simple, one-hand operation. Intuitive “stoplight” LEDs and
an audible alarm alert you to the danger level of CO present,
while the large, easy-to-read LCD provides a precise readout
of the exact CO level. A protective holster case with belt clip
adds to your convenience.
CO Check is a natural companion for our GAS-Mate
Combustible Gas Leak Detector, since both enhance heating
system safety. For accurate, reliable CO detection in a
convenient, affordable package that has all the features
you need, CO Check is the tool for you.
SPECIFICATIONS
■
■
■
■
Best-in-class accuracy for peace of mind
Easy-to-use pushbuttons let you perform
all functions with one hand
Highly visible, intuitive “traffic light” LEDs give
quick indication of CO hazard
Large, easy-to-read LCD display for
precise measurements
Base unit includes
9V battery, holster case
Range
1 – 999 ppm
Resolution 1 ppm increments
Accuracy3% of reading, ±1 ppm
Battery life200+ hours; low battery indicator
Auto shut-offAfter 20 minutes, maintaining last
reading when powered on again
Alarm indicatorsVariable speed ticking, colored LEDs
corresponding to increasing CO levels,
LCD showing CO level in ppm
Controls
On / Off, MAX
Power source
Weight (with battery)
0.19 kg
WarrantyTwo-year
CO Check
REPLACEMENT PARTS
Holster case
■
Audible alarm
■
Competitively priced
■
Protective case with belt clip included
■
Made in the USA
1
715-202-G1
715-400-P1
CARBON MONOXIDE:
•
•
•
•
is generated by poorly maintained fuel-burning appliances
kills over 200 people each year*
is colorless, odorless and tasteless
can cause poisoning, which mimics the symptoms of the flu but can be
fatal with high CO exposure levels (such as above 100 PPM)
• can be harmful even at low exposure levels – even single digit PPM readings
CO Check comes with
protective holster case
(see description on page 18)
*from the Consumer Product Safety Commission
17
GET INCREASED PERFORMANCE FROM YOUR INFICON PRODUCTS
THROUGH THE USE OF THESE SPECIALLY DESIGNED ACCESSORIES.
P ROT E CT I VE H OL S T E R CAS E – 7 1 5 -4 0 0 -P 1
Use this custom-molded holster case with the Pilot Plus Vacuum Gauge, Wey-TEK Scale
handpiece, or CO Check Carbon Monoxide Meter to provide extra convenience and
protection for your tools. The holsters belt clip allows you to keep your instrument handy,
and buttons are accessible. The case’s flexible material allows you to easily remove the
instrument from the case, if you wish.
W H I S P E R ULT RAS ONI C T RANS M I T T E R – 7 1 1 -6 0 0 -G1
This ultrasonic transmitter for use with the Whisper Ultrasonic Leak Detector provides quick,
accurate leak checking in walk-in coolers / freezers, wall and ceiling joints, around doors and
windows, ducts, etc. Turn the transmitter on and place it in the enclosed system you need to
leak check. If the Whisper detects the ultrasonic frequency generated by the transmitter, you
will know the presence and location of the leak. Dimensions (L x W x H): 5.72 x 9.53 x 2.54 cm
18
We Can Help You Select The Right
There are a lot of refrigerant leak detectors on the market and selecting the one that’s best for your needs is a challenge.
INFICON offers a full line of refrigerant leak detectors from a single trusted name, so whether your work is residential,
commercial, industrial or automotive AC or refrigeration, we have a model that will meet your demands on the jobsite.
All INFICON refrigerant leak detectors are made in the USA and have a two-year warranty. So no matter which model
you choose, you can buy with confidence.
D-TEK Select
TEK-Mate
Industrial A/C and
refrigeration
(medium-heavy use)
Residential A/C and
automotive A/C
(light-medium use)
Infrared absorption
Heated diode
Sensitivity
1 g/a
2 g/a
Relative price
$$$
$
Grip / handle material
Rubber-coated plastic
Plastic
Leak indicators
Seven LEDs, variable
intensity audible alarm
One LED, variable
intensity audible alarm
Rechargeable
NiMH battery
Two “D” alkaline batteries
6.5 hours
Approximately
16 hours
Ability to run on AC power
Yes
No
Automatic zeroing
Yes
Yes
Manual zeroing
Yes
No
Sensor failure indicator
Yes
No
Headphone jack
Yes
No
Suggested applications
Sensor technology
Power source
Battery life
IF YOU NE E D M ORE H E L P, P L E AS E CAL L US AT +4 9 0 2 2 1 5 6 7 8 8 -6 6 0
A N D W E ’L L HE LP YOU P I CK THE RI GHT I NS T RUM E NT F OR YOUR NE E DS .
19
About INFICON
INFICON provides technology leadership and applications expertise in areas such as gas analysis,
leak detection, vacuum measurement and control, and on-site chemical analysis of air, soil and water.
Our products are used in a wide variety of applications and markets. INFICON production leak detectors
ensure quality in air conditioning, refrigeration, and automotive manufacturing settings worldwide,
and technicians rely on INFICON Service Tools to assure these products remain leak tight during
years of service.
For more information about INFICON, its products, and worldwide network of sales and service locations,
please visit www.inficon.com.
MARKETS WE SERVE:
Laboratory Accurate.
Toolbox Tough.®
HVAC, Refrigeration
and Automotive Service
Bring the Lab
to the Sample™
Emergency / Security / Environmental / Alternative Energy / Petrochemical
Maximize Productivity
and Yield
Assuring Quality
Air Conditioning / Refrigeration / Automotive
Solar / Semiconductor / Vacuum Coating Processes / General Vacuum Processes
FOR SALES AND SERVICE
call +49 0221 56788-660
email: [email protected]
or visit www.inficonservicetools.com
www.inficonservicetools.com
[email protected]
Due to our continuing program of product improvements, specifications are subject to change without notice.
CO Check, D-TEK, GAS-Mate, Pilot, TEK-Mate, Vortex Dual and Whisper are registered trademarks of INFICON.
TEK-Check and Wey-TEK are trademarks of INFICON. All other trademarks are the property of their respective owners.
eilf161e1
20
©2015 INFICON
Catálogo para profesionales de servicio
C O N U N A G U Í A Ú T I L PA R A L A S E L E C C I Ó N
D E D E T E C TO R E S D E F U G A S D E R E F R I G E R A N T E
21
D-TEK® Select
Detector de fugas
de refrigerante
LA INNOVADORA TECNOLOGÍA
DE INFRARROJOS OFRECE
UNA MEJOR SENSIBILIDAD
Y UNA DURACIÓN
PROLONGADA
RESUMEN DE CARACTERÍSTICAS
■
■
■
■
■
■
■
■
El D-TEK original revolucionó el mercado, al ser el primer
detector de fugas de refrigerante inalámbrico, altamente sensible, fiable y preciso. Para crear D-TEK Select nos hemos
basado en ese liderazgo tecnológico. Este detector de fugas
de refrigerante de nueva generación emplea una innovadora
celda sensora de absorción de infrarrojos que es sumamente
sensible a todos los refrigerantes; y solo a los refrigerantes.
El D-TEK Select mantiene esa sensibilidad a lo largo del
tiempo para ofrecer un rendimiento uniforme, preciso y de
confianza, incluso con las combinaciones de refrigerante más
nuevas. Lo mejor de todo es que la celda sensora tiene una
duración aproximada de 1.000 horas (casi 10 veces más que
el sensor D-TEK original) para reducir los costes de propiedad
y mejorar la productividad en el lugar de trabajo.
■
■
■
■
S
ensibilidad de 1 g/a según EN 14624
S
ensible a todos los refrigerantes, incluidos R-22,
R134a, R-404a, R-410a, R-507 (AZ-50), HFO1234yf y
todos los CFC, HCFC y HFC
C
elda de infrarrojos con una duración de 1.000 horas
y bajo coste de propiedad
E
l modo opcional de puesta a cero manual ignora
las concentraciones de refrigerante programadas
por el usuario cuando se activa
L
a celda de infrarrojos no se desgasta con el tiempo,
de manera que la respuesta sigue siendo consistente
y precisa
L
a celda de infrarrojos no se puede sobrecargar ni
“contaminar” por exposición a grandes cantidades
de refrigerante
L
as bombas de muestras de aire de gran eficacia
proporcionan una respuesta y una compensación
rápidas (“puesta a cero”)
L
os diagnósticos integrados indican el estado de la
carga y avisan de que las pilas se están agotando o
de que la celda de infrarrojos falla
E
l fácil mantenimiento de la celda de infrarrojos y de
las pilas de NiMH le asegura que nunca se quedará
a medias en el lugar de trabajo
D
iseño de filtro mejorado para una mayor filtración
y resistencia a los contaminantes
C
apacidad de funcionar a partir de un adaptador de
alimentación de CA
F
abricado en EE. UU.
Entre otras mejoras se incluyen un indicador de estado de
carga, una indicación de fallo del sensor y pilas recargables
de NiMH (níquel e hidruro metálico). Todo esto en una unidad
fácil de utilizar, con la calidad y durabilidad que usted espera
de INFICON.
ENCONTRARÁ UNA GUÍA ÙTIL PARA LA SELECCIÓN DE DETECTORES
DE FUGAS DE REFRIGERANTE EN LA PÁGINA 19.
22
CÓMO FUNCIONA
ESPECIFICACIONES
La base del detector de fugas de refrigerante D-TEK Select
es un filtrómetro de absorción de infrarrojos. Está formado
por una celda de muestreo con una fuente (o emisor) de
infrarrojos en un extremo y un detector de energía de infrarrojos en el otro, con un filtro óptico entre ambos.
Igual que la luz visible que podemos ver, la energía infrarroja
es parte del espectro electromagnético. La mayoría de materiales, bien conocidos,absorben determinadas longitudes
de onda en el infrarrojo. El conjunto de longitudes de onda
concretas que absorbe un determinado material se conoce
en su espectro de absorción. Todos los refrigerantes tienen
espectros de absorción similares, en el intervalo de 7,5 – 14
micrómetros.
La fuente (emisor) de infrarrojos crea un haz de energía de
alta intensidad con todas las longitudes de onda del espectro infrarrojo. Este haz atraviesa el filtro óptico, que bloquea
todas las longitudes de onda excepto las que absorbe el
refrigerante. Esta energía infrarroja filtrada incide sobre el
detector y provoca su calentamiento. Cuando la bomba interna hace pasar refrigerante por la celda de muestreo, parte
de la energía infrarroja es absorbida por dicho refrigerante.
Esto provoca una disminución de la cantidad de energía
infrarroja que llega al detector, con la consiguiente caída de
su temperatura, lo que activa la alarma del D-TEK Select.
Todo este proceso se produce en una fracción de segundo.
Al usar un filtro óptico con características precisas, INFICON
hace que D-TEK Select sea sensible a todos los refrigerantes,
a la vez que elimina las falsas alarmas. Además, como no se
produce desgaste de los productos químicos, como sucede
en los detectores con sensores calefactados, el sensor no
resulta dañado por altas concentraciones de refrigerante ni
se degrada con el tiempo. El tiempo de recuperación del
detector es inmediato una vez que el refrigerante ha salido
de la celda.
ESTADO
ESTACIONARIO
MOLÉCULAS DE
REFRIGERANTE
La unidad base incluyeCelda de infrarrojos, pilas NiMH,
filtros de repuesto, adaptador de
230 V (ac) con cable de 1,8 m,
adaptador de 12 V (dc) con toma
de mechero y maletín de transporte de plástico duro.
Sensibilidad mínima según EN 14624 1 g/a
Sensibilidad al R717 (NH3)
5 – 6 g/a
ControlesAlimentación: encendido / apagado
Sensibilidad: alta / baja
Puesta a cero manual
Fuente de alimentaciónPilas de NiMH (recargables),
adaptador de CA
Duración de la batería
6,5 horas
■ Opciones de carga
Adaptador de 230 V (ac) con
cable de 1,8 m
■ Adaptador de 12 V (dc) con toma
de mechero
Peso con las pilas
0,539 kg
Sonda Metal flexible recubierto de caucho,
aprox. 38 cm de longitud
CertificacionesMarca CE de seguridad en equipos
de potencia y EMC SAEJ1627,
EN 14624:2012
Garantía
Dos años
INFORMACIÓN DE PEDIDO
712-202-G11
Auriculares032-0430
Fuga de referencia
TEK-Check R134A
703-080-G10
PIEZAS DE REPUESTO
Adaptador de 230 V (ac) y cable
033-0020-G1
Adaptador de 12 V (dc) con toma 703-055-P1
de mechero
Pilas de NiMH
712-700-G1
Celda de infrarrojos
712-701-G1
Maletín de transporte
712-702-G1
Tapa del filtro
712-705-G1
Cartuchos de filtro
712-707-G1
ESTADO DE ALARMA
MOLÉCULAS DE
REFRIGERANTE
SALIDA
ENTRADA
FUENTE DE
RADIACIÓN INFRARROJA
FILTRO
CELDA DE MUESTREO
DETECTOR DE
INFRARROJOS
La radiación infrarroja filtrada atraviesa la celda de muestreo e
incide en el detector de infrarrojos. D-TEK Select está a punto
para detectar refrigerantes.
FUENTE DE
RADIACIÓN INFRARROJA
FILTRO
CELDA DE MUESTREO
DETECTOR DE
INFRARROJOS
El refrigerante que se encuentra presente en la celda de muestreo absorbe la radiación infrarroja filtrada, lo que provoca la
alarma del D-TEK Select.
23
TEK-Check™
Referencia de fugas de refrigerante
■
■
■
■
■
■
■
COMPRUEBE SU DETECTOR DE
FUGAS CON UNA FUENTE DE FUGAS
DE CONFIANZA
TEK-Check es una fuente de fugas de referencia que genera
una fuga de refrigerante R134a a una tasa de 5 g/a (en función
de las condiciones ambientales). Es una manera fácil y fiable
de comprobar la funcionalidad de sus detectores de fugas.
TEK-Check es una herramienta estupenda para asegurar
que su detector de fugas trabaja correctamente entre las
verificaciones anuales según la EN 14624. El tamaño compacto y la facilidad de uso hacen del TEK-Check un accesorio seguro y conveniente para su detector de fugas.
24
Tasa de fuga de 5 to 9 g/a (en función de las
condiciones ambientales) de R134a
P
ara usar en revisiones regulares de
mantenimiento de su detector de fugas
P
equeño y compacto, cabe fácilmente en los
maletines de transporte de D-TEK o TEK-Mate
Siempre genera una fuga, no necesita “encenderse“
ni ”apagarse”
N
o necesita pilas
F
unciona perfectamente con TEK-Mate y
D-TEK Select
F
abricado en Alemania
ESPECIFICACIONES
La unidad base incluyeUna fuente de fugas de referencia de
R134a TEK-Check
Dimensiones
9,5 x 3 x 3 cm
Peso 80 g
Garantía
15 meses
Fuga de referencia TEK-Check R134A
703-080-G10
TEK-Mate®
Detector de fugas de refrigerante
TECNOLOGÍA DEMOSTRADA DE
DIODO CALENTADO EN UN CONJUNTO
ASEQUIBLE
TEK-Mate es el detector de fugas de refrigerante ideal para
usuarios con tareas de ligeras a medias y que necesitan una
detección de fugas fiable a un coste reducido.
El sensor de diodo calentado de INFICON (característica
patentada), las alarmas visuales y auditivas de intensidad
variable y la compensación automática de cambios en la
concentración de fondo de refrigerante convierten a
TEK-Mate en una oferta inmejorable entre los detectores
de fugas de refrigerante.
Compruebe usted mismo por qué TEK-Mate es el líder de
ventas de detectores de fugas de refrigerante en el sector
HVAC/R.
ESPECIFICACIONES
■
■
■
■
■
■
Detecta R22, R410A, R134A, HFO1234yf y todos
los otros CFC, HCFC y HFC
Ajuste automático del fondo (“puesta a cero”)
Sonda de metal con recubrimiento de caucho,
robusta y flexible
Indicador de batería baja
Selector de sensibilidad alta o baja y alimentación
en un solo botón
Fabricado en EE. UU.
La unidad base incluyeSensor, dos pilas alcalinas de tamaño D,
filtros de repuesto y maletín de transporte
de plástico duro
Sensibilidad mínima según EN 14624 2 g/a
Controles Un botón multifunción para la alimentación
y selección de sensibilidad alta / baja
Fuente de alimentaciónDos pilas alcalinas de 1,5 V de tamaño D
(incluidas)
Duración de la batería 16 horas aproximadamente
Peso con las pilas
0,7 kg
Sonda Metal flexible recubierto de caucho,
CertificacionesMarca CE para seguridad y EMC
SAEJ1627, EN 14624:2012
Garantía
Dos años
TEK-Mate705-202-G11
Fuga de referencia TEK-Check R134A
703-080-G10
PIEZAS DE REPUESTO
Sensor703-020-G1
705-700-G1
Filtros705-600-G1
ENCONTRARÁ UNA GUÍA ÙTIL PARA LA SELECCIÓN DE DETECTORES DE FUGAS
DE REFRIGERANTE EN LA PÁGINA 19.
25
Whisper®
Detector de fugas ultrasónico
VERSATILIDAD Y FLEXIBILIDAD PARA
INCONTABLES APLICACIONES
RESUMEN DE APLICACIONES
■
F
ugas de refrigerante
■
Fugas de nitrógeno
■
Localización de cojinetes gastados
■
Fugas en sistemas neumáticos
■
Fugas en sistemas de aire comprimido
■
Fugas en sistemas de vacío
■
Diagnóstico de operaciones con solenoides
■
Purgadores de vapor
■
■
Fugas en áreas estancas
(maletines de refrigerador, vehículos, etc.)
Arcos eléctricos
Whisper con sonda de
contacto (incluida en el
paquete de accesorios)
Transmisor del Whisper incluido
en el paquete de accesorios
(descripción en la pág. 18).
26
¿Tiene una aplicación de detección de fugas no tradicional
donde detectores de gas, pruebas de pompas de jabón
o sistemas de inyección de medio contraste no le ayuda?
Whisper es un sistema ideal para detectar y localizar las
frecuencias ultrasónicas que se generan cuando se produce
una de las siguientes situaciones:
• fugas de cualquier gas bajo presión o vacío
• arcos eléctricos
• cojinetes y maquinaria desgastados
• defectos en purgadores de vapor
• juntas con fugas
El detector de fugas incluye un receptor integrado que detecta frecuencias en el rango de 40,5 kHz. Gracias a una sofisticada circuitería, Whisper localiza el origen de los ultrasonidos mientras que un control interno del ruido garantiza que
el dispositivo resulte afectado por ruido audible. Esto hace
de Whisper una herramienta versátil que puede ser utilizada
incluso en ambientes ruidosos, como las salas de máquinas.
Whisper incorpora capacidades heterodinas que permiten reducir las frecuencias ultrasónicas detectadas a unos
valores audibles por el oído humano. Así, se pueden identificar las variaciones que permitirán localizar la fuente de
las frecuencias ultrasónicas. La salida heterodina se obtiene
cuando los auriculares (incluidos) están conectados al detector. La sensibilidad se ajusta mediante un innovador panel
táctil. Varios LED y una alarma sonora indican la fuga cuando el modo heterodino no está activado.
Para un rendimiento y versatilidad inigualables considere la
adquisición del paquete de accesorios de Whisper. Junto con
el detector de fugas, este kit le proporciona más accesorios,
lo que se traduce en un aumento de la productividad. Utilice
la sonda de contacto para comprobar el funcionamiento de
la maquinaria. Basta con doblar la sonda metálica y colocarla sobre el instrumento, de modo que quede en contacto con
alojamientos de rodamientos, solenoides, pistones y demás
equipos mecánicos; así permite que las frecuencias pasen
al transductor ultrasónico de Whisper. La maquinaria que
funciona correctamente emite un sonido claro y uniforme,
fácilmente diferenciable del sonido que emite la maquinaria
defectuosa.
er espacio cerrado, incluyendo puertas, ventanas, conductos
y cámaras de refrigeración. Para identificar una fuga, basta
con encender el transmisor para que emita su tono ultrasónico y colocarlo en el lugar que desea examinar. Desplace
el detector de fugas Whisper por las áreas potencialmente
problemáticas; podrá identificar las frecuencias ultrasónicas
del transmisor que “se escapan” a través de áreas con un
sellado defectuoso.
El transmisor y la sonda de contacto, así como los auriculares premium, están incluidos en el paquete de accesorios;
además, si lo desea puede adquirirlos por separado para su
uso con el paquete estándar.
ESPECIFICACIONES
La unidad base incluyeAuriculares, sonda de ampliación de
caucho, dos pilas alcalinas de tamaño D,
maletín de transporte de plástico
La unidad con el Auriculares premium, sonda de contacto
paquete de accesorios metálica, paquete con sonda de ampliación
incluye
de caucho, accesorio transmisor con pila
de 9 V, dos pilas alcalinas de tamaño D,
maletín de transporte de plástico más grande
Controles Botón de encendido, panel táctil de sensibilidad
Fuente de alimentación Dos pilas alcalinas de tamaño D (incluidas)
Duración de la batería 165 horas
Peso con las pilas
0,68 kg
Garantía
Dos años
Whisper – Standard package
711-202-G11
Whisper – Accessory package
711-203-G11
PIEZAS DE REPUESTO
Auriculares032-0430
Auriculares premium
032-0427
Transmisor ultrasónico
Sonda de contacto
711-600-G1
711-316-G1
Sírvase del transmisor para comprobar las juntas de cualqui-
27
D-TEK® CO2
Detector de fugas de refrigerante
OFRECE RESPUESTAS
PRECISAS Y COHERENTES
PARA REFRIGERANTES
DE NUEVA GENERACIÓN
INFICON se enorgullece de ser el único fabricante que
ofrece un detector de fugas manual exclusivamente dedicado a la detección de dióxido de carbono (R744), un refrigerante de nueva generación.
El D-TEK CO2 utiliza una innovadora celda sensora de
absorción de infrarrojos muy sensible al dióxido de carbono
y cuyo circuito permite al instrumento ecualizar el CO2 presente en la atmósfera, por lo que el riesgo de falsas alarmas
es mínimo. D-TEK CO2 conserva su sensibilidad a lo largo
del tiempo para ofrecer un rendimiento constante, preciso y
fiable. Su innovadora celda sensora de infrarrojos tiene una
duración de aproximadamente 1.000 horas, por lo que no
tendrá que comprar tantas piezas de recambio.
Entre otras características se incluyen un indicador de estado de carga, una indicación de fallo del sensor y pilas recargables de NiMH (níquel e hidruro metálico).
ESPECIFICACIONES
■
■
■
■
■
■
■
■
■
S
ensibilidad de 5 g/a
Celda de infrarrojos con una duración de 1.000 horas y
bajo coste de propiedad
Respuesta coherente y precisa gracias a que la celda
de infrarrojos no se agota con el tiempo
El modo opcional de puesta a cero manual ignora las
concentraciones de refrigerante programadas por el
usuario cuando se activa
No reacciona al humo, la humedad, las corrientes de
aire ni a los cambios de temperatura
Respuesta y compensación rápidas (“puesta a cero”)
de la bomba de muestras de aire de alta eficacia
Los diagnósticos integrados indican el estado de la
carga y avisan de que las pilas se están agotando o
de que la celda de infrarrojos falla
La batería NiMH no es susceptible de corrosión y
ofrece mayor capacidad de carga
28
La unidad base incluyeCelda de infrarrojos, pilas NiMH, filtros de
repuesto, adaptador de 230 V (ac) con
cable de 1,8 m, adaptador de 12 V (dc) con
toma de mechero y maletín de transporte
de plástico
Sensibilidad mínima 5 g/a
al CO2 (R744)
Controles Alimentación: encendido / apagado
Sensibilidad: alta / baja
Fuente de alimentaciónPilas de NiMH (recargables),
adaptador de CA
Duración de la batería 6,5 horas
Opciones de carga■ Adaptador de 230 V (ac) con cable de
1,83 m
■ Adaptador de 12 V (dc) con toma de
mechero
Peso con las pilas
0,54 kg
Longitud de la sonda
38 cm
CertificacionesMarca CE de seguridad en equipos de
potencia y EMC
Garantía
Dos años
D-TEK CO2 (230 V)
716-202-G11
Auriculares032-0430
PIEZAS DE REPUESTO
Adaptador de 230 V (ac) y cable
033-0020-G1
Adaptador de 12 V (dc)
con toma de mechero 703-055-P1
Pilas de NiMH
712-700-G1
Celda de infrarrojos para CO2 716-701-G1
716-702-G1
Tapa del filtro
712-705-G1
Cartuchos de filtro
712-707-G1
Wey-TEK™
Balanza de carga de refrigerante
EXTRAORDINARIA DURABILIDAD Y
LA MÁXIMA PRECISIÓN EN UNA
BALANZA DE 100 KG
La balanza de carga de refrigerante Wey-TEK sigue fijando
nuevos estándares de asequibilidad y precisión con una
capacidad aún más alta, 100 kg, el doble que la mayoría
de otras balanzas; y con un precio muy competitivo. Con
Wey-TEK podrá pesar y cargar con facilidad desde la misma
plataforma.
Wey-TEK es muy fácil de utilizar. Su celda de carga de alta
precisión ofrece la lectura correcta en cada ocasión (independientemente de que el cilindro se encuentre o no en la
plataforma de peso) y podrá leer su pantalla LCD de gran
tamaño a distancia, incluso bajo luz del sol directa.
Wey-TEK es un equipo de alto rendimiento en su kit de servicio y un excelente compañero para los detectores de fugas
de refrigerante TEK-MATE o D-TEK.
ESPECIFICACIONES
■
Plataforma de peso duradera
■
Mide en lb./oz., kg/g o libras decimales
■
Controles sencillos
■
■
■
Pantalla LCD de gran tamaño que permite una
visualización fácil, incluso bajo la luz solar directa
La plataforma de peso y el mando de control pueden
comprarse por separado
Apagado automático después de 30 minutos para
ahorrar batería
■
El apagado automático puede desactivarse in situ
■
Celda de carga de alta precisión sin desviaciones
■
Puesta a cero automática o manual
■
Maletín de transporte de plástico duro incluido
■
Garantía de dos años
La unidad base incluyePlataforma de peso, mando de control,
cable de comunicación, una pila de 9 V,
maletín de transporte de plástico
Capacidad de pesaje 100 kg
Precisión
10 g
Resolución
10 g
ControlesEncendido / apagado, tara, selección de
unidades (métricas o imperiales)
PantallaLCD visible con luz solar directa;
unidades: lb./oz., kg/g o libras decimales;
indicador de batería baja, indicación de
alcance excesivo
Tara
Automática al encender; manual
Fuente de alimentación Pila alcalina de 9 V (incluida)
Duración de la batería 60 horas aproximadamente
Peso (con maletín)
4,08 kg
Garantía
Dos años
Balanza Wey-TEK PIEZAS DE REPUESTO
Plataforma de peso
Mando de control
Maletín para la Wey-TEK
713-202-G1
713-700-G1
713-701-G1
713-703-G1
29
Balanza de carga de refrigerante
LA TECNOLOGÍA MÁS AVANZADA
EN BALANZAS DE REFRIGERANTE
A partir de la tecnología demostrada de la Wey-TEK, la
balanza de carga de refrigerante inalámbrica Wey-TEK HD
Wireless establece un nuevo estándar en versatilidad, durabilidad y precisión con una capacidad de 115 kg.
Para la máxima flexibilidad en el puesto de trabajo, la
Wey-TEK HD Wireless está disponible en dos modelos diferentes: una plataforma inalámbrica pionera en la industria que
se comunica con su teléfono inteligente o tableta y muestra
en él los resultados, gracias a una aplicación descargable
gratuita (en la App StoreSM y en Google Play™)* y una plataforma inalámbrica con mando de control opcional.
Ambos modelos incluyen un innovador modo de alarma que
emite un pitido siempre que se alcanza la carga de refrigerante previamente programada. El mando de control opcional
dispone de una gran pantalla a color de fácil lectura, incluso con luz solar directa. Aunque la plataforma de peso se
comunica o bien con un teléfono o bien con el mando de
control cada vez, se puede aparear fácilmente con estos
dispositivos de modo que varios usuarios pueden tener
la aplicación o un mando y comunicar con la base según
sea necesario.
El modelo básico incluyo una función de “registro de tareas”
para poder seguir el refrigerante transferido con múltiples tareas; los datos se pueden enviar con la aplicación de correo
del teléfono.
*Compatible con iPhone® 4s y superior. Compatible con Android 2.2 y superior.
Apple, el logotipo Apple, y iPhone son marcas registradas de Apple Inc., registradas en Estados Unidos y otros países. App Store es una marca de servicio
de Apple Inc. Google Play es una marca registrada de Google Inc. Android es
una marca registrada de Google Inc.
ESPECIFICACIONES
M ODELO BÁSI CO W EY- TEK H D W I R ELESS
La unidad base incluyePlataforma de peso, cuatro pilas de tamaño
AA, maletín de transporte de plástico
Precisión
±0,06% de lectura, ±10 g
Resolución
10 g
ControlesMenús y botones en la aplicación o pantalla táctil
PantallaTeléfono del usuario (iPhone 4S o superior
o Android 2.2 o superior)
Fuente de alimentación Cuatro pilas AA en la plataforma (incluidas)
Duración de la batería 80 horas aproximadamente*
Alcance inalámbrico
Peso (con maletín)
Garantía
v
10 mv
3,62 kg
Dos años
Este valor puede variar en función del modelo de teléfono y del sistema operativo.
30
ESPECIFICACIONES
MO D E LO B Á S IC O W E Y- T E K H D W IR E L E S S
C O N MA N D O O P C IO NA L
La unidad base incluyePlataforma de peso, mando de control,
ocho pilas de tamaño AA, maletín de transporte de plástico
Precisión
±0,06% de lectura, ±10 g
Resolución
10 g
ControlesTeclas programables; encendido / apagado,
selección de unidades, tara
Pantalla
Pantalla gráfica a color
Fuente de alimentaciónOcho pilas AA (incluidas), cuatro para el
mando y cuatro para la plataforma
Duración de la batería80 horas aproximadamente (plataforma);
100 horas aproximadamente (mando)
Alcance inalámbrico
10 m
Peso (con maletín)
4,08 kg
Garantía
Dos años
Modelo básico Wey-TEK HD Wireless
con mando opcional
Solo mando
719-202-G1
719-203-G1
719-715-G1
(controlado mediante aplicación para móvil)
■
S
e comunica con su teléfono inteligente y muestra
en él los resultados, gracias a una aplicación
descargable gratuita o tableta
■
Transmisión por Bluetooth
■
Alcance de 10 m
■
M
edidas en kg/g, lb./oz., libras/onzas decimales
■
P
lataforma de peso duradera
■
■
■
Innovador modo de alarma que indica cuándo
se alcanza la carga de refrigerante previamente
programada.
F
unción de registro de tareas que sigue el
refrigerante transferido; el archivo se puede enviar
por correo desde su teléfono.
Alfombrilla antideslizante y para uso pesado en la
plataforma de peso.
■
C
elda de carga de alta precisión sin desviaciones
■
M
aletín de transporte de plástico duro incluido
■
G
arantía de dos años
Modelo básico Wey-TEK HD Wireless con
mando opcional
Incluye todo lo anterior más:
e puede usar en lugar de la transmisión con
■ S
teléfono por Bluetooth
■
■
■
G
ran pantalla con colores intensos, fácil de leer
incluso con luz solar directa
Apagado automático y disminución del brillo de la
pantalla a intervalos ajustables por el usuario, para
ahorrar batería
Imán en el mando para poder colocarlo en
un tanque u otros objetos cercanos para su
visualización cómoda.
La Wey-TEK HD Wireless con mando de control opcional
dispone de una gran pantalla a color de fácil lectura, incluso con luz solar directa.
31
Vortex® Dual
Máquina de recuperación de refrigerante
GARANTÍA POR VICIOSDE TRES AÑOS
L A VORT E X DUAL E S I DE AL
E N CONDI CI ONE S RE AL E S
CERTIFICATIONS
INFICON Vortex Dual es una máquina certificada por la EPA según la
sección 608 de la Clean Air Act. Ha sido probada y certificada independientemente conforme se adecua al estándar AHRI 740-1998.
0.30
0.25
VELOCIDAD VELOCIDAD PARA VELOCIDAD PARA VAPOR A ALTA
PUSH-PULL
LÍQUIDOS
VAPOR
TEMPERATURA
(kg/min) (kg/min)
(kg/min) (kg/min)
R134a
III
5,28
R22
IV
4,99
R410A
V
7,89
1,83
0,19
N/A
2,71
0,24
0,28
1,61
0,25
N/A
kg/min
0.20
RERIGERANTE REPRESENTATIVO PROBADO
DE LA CATEGORÍA
0.15
0.10
0.05
0.0
R22 VAPOR a 24 °C
● Vortex Dual
32
0.7
● Appion G5 Twin
R22 VAPOR a 40 °C
● Promax RG6
● YJ 95730
LA UNIDAD MÁS POTENTE Y CON LA
MEJOR GARANTÍA DEL MERCADO
La nueva Vortex Dual combina las capacidades probadas
de instrumentos Vortex anteriores con las nuevas funcionalidades avanzadas que hacen de este el producto más rápido,
más pequeño y más fácil de usar. Vortex Dual se diferencia
del resto gracias a que ofrece un compresor de doble pistón
de 1 CV que permite la mayor velocidad de recuperación en
condiciones de servicio reales. Un condensador de microcanal único, combinado con un ventilador de gran tamaño,
ayuda a disminuir las presiones de descarga, lo que se traduce en una velocidad constante hasta en las temperaturas
ambientales más altas.
Vortex Dual es fácil de usar, únicamente con dos válvulas,
indicadores de fácil lectura para la presión del tanque y la
succión y la capacidad de purgado automático sin necesidad
de cambiar mangueras.
En INFICON confiamos tanto en la durabilidad y rendimiento
de Vortex Dual que le ofrecemos una garantía de tres años,
única en el sector. Con INFICON obtiene las herramientas
que usted necesita para completar el trabajo de modo rápido
y sencillo, y con una precisión de laboratorio. Toolbox Tough.®
■
■
■
■
■
■
C
ompresor de pistón doble de 1 CV que ofrece una
velocidad de recuperación inigualable
C
ondensador microcanal que ofrece un intercambio
de calor excepcional, lo que permite a Vortex Dual
mantener las velocidades de recuperación durante
todo el ciclo de recuperación
U
n ventilador de gran tamaño ofrece una
refrigeración excepcional
Funcionamiento simple con dos válvulas
Indicadores protegidos de gran tamaño para la
presión del tanque y la succión
P
urgado automático sin necesidad de cambiar
las mangueras
■
Filtro / secador incluido
■
Carcasa sonorreductora moldeada por soplado
■
Garantía de tres años
ESPECIFICACIONES
La unidad incluyeCorrea para colgar al hombro,
filtro / secador, cable de alimentación separable de 1,8 m
Refrigerantes compatiblesRecupera los CFC, HCFC y HFC
usados más habitualmente, incluidas mezclas como R410A, 12, 22,
134a, 404, 407C, 500, 502 y otros
refrigerantes de clase III, IV y V
Peso
13,5 kg
Dimensiones (lar. x an. x alt.)
42,4 x 23,3 x 36 cm
Compresor1 CV sin aceite, pistón doble,
accionado por motor de CA
Apagado por alta presión
37,92 bar
Fuente de alimentación
115 V, 60 Hz, 15 A o 230 V (ac),
(depending on model)
50/60 Hz, 10 A
Garantía
Tres años
Vortex Dual 230 V con CE
PIEZAS DE REPUESTO
Cable de alimentación
El diseño ligero de Vortex Dual incluye un compresor de pistón
doble de 1 CV que proporciona unas velocidades de recuperación
sin igual en el sector.
714-202-G11
068-0685
33
QS5
Bomba de vacío
5
RÁPIDA, EFICAZ Y FIABLE
1
La bomba de vacío QS5 de INFICON está diseñada para una
evacuación rápida y profunda, a la vez que ofrece un coste
asequible y una larga duración.
La QS5 es una bomba de dos fases y álabe rotatorio con
un desplazamiento nominal de 142 l/min que consigue
ofrecer un vacío de hasta 0,02 mbar. Gracias a funciones
como la amplia mirilla para el aceite, el drenaje de aceite de
fácil acceso y el innovador sistema de escape y captura de
aceite / separador de partículas, las visitas de servicio de los
técnicos son más fáciles y eficientes. El diseño de la bomba
incluye un agarre cómodo y antideslizante que facilita su
transporte, mientras que su robusto diseño ofrece una larga
vida útil. Y todo esto, con el respaldo de una garantía de sustitución de 2 años líder en la industria.
6
7
2
3
4
8
■
■
■
■
■
■
■
1 - Sistema de escape y captura de aceite / separador de
partículas
E
l sistema antirreflujo de la entrada impide el reflujo
del aceite al sistema si se interrumpe la alimentación
2 - Lastre de gas (no se muestra)
El lastre de gas permite emitir el vapor de agua
bombeado a la atmósfera en lugar de acumularlo en
el depósito del aceite
4 - Drenaje de aceite de fácil acceso con tapón unido a la carcasa
Los tapones del drenaje de aceite y de las entradas
están fijados al sistema para que no se caigan ni se
pierdan
El ventilador dirige el flujo de aire para conseguir la
máxima transferencia de calor y mantener la bomba
más fría
Diseño de volumen ancho y base sólida para
aumentar la estabilidad y reducir la posibilidad de que
la bomba vuelque
El motor cuenta con protección térmica para
garantizar un funcionamiento seguro
Funcionamiento posible a dos tensiones de
alimentación, mediante interruptor externo
■
Cable de alimentación extraíble
■
Garantía de dos años
3 - Amplia mirilla para controlar el nivel de aceite
5 - Asa de caucho antideslizante y que se mantiene fría
6 - Conectores de flujo de 3/8 y 1/4 pulgadas, según
estándar SAE
7 - Interruptor de alimentación empotrado para evitar apretarlo
accidentalmente
8 - Base metálica robusta con patas de caucho, que dan estabilidad a la bomba
ESPECIFICACIONES
La unidad base incluyeFuncionamiento a tensión de 110 V o de
220 V Cable de alimentación, botella de
aceite y manual
Desplazamiento 142 l/min (60 Hz)
de aire libre128 l/min (50 Hz)
Motor
½ CV CA
Capacidad de aceite
370 ml
Peso
10,89 kg
GarantíaDos años
Bomba QS5 (230 V)
PIEZAS DE REPUESTO
Aceite (6 uds./caja)
Cable de alimentación de repuesto
34
700-100-P10
071-0730
068-0685
Pilot® Plus
Vacuum Gauge
MIDE CON EXACTITUD TODO
EL CICLO DE VACÍO
El indicador de vacío Pilot Plus de INFICON incorpora varias
características innovadoras que ofrecen un rendimiento sin
igual. Al igual que el indicador Pilot, se trata del único indicador que utiliza un sensor Pirani para conseguir una mayor
exactitud y que cuenta con la capacidad de medir todo el
proceso de vacío, desde una atmósfera hasta un micrón.
Podrá comprobar al momento si sus conexiones
son herméticas.
Y Pilot Plus aún le ofrece más: Un filtro innovador protege el
sensor de aceites y otros contaminantes para lograr mediciones más exactas y elimina la necesidad de limpieza La
calibración rápida le permite ajustar el Pilot Plus a pequeñas
variaciones de la presión atmosférica en su ubicación
geográfica concreta, lo que le garantiza una mayor exactitud.
También dispone de una duración más larga de las pilas,
hasta 45 horas con una pila de 9 V, lo que redundará en
la productividad de su trabajo. Es una duración tres veces
superior a la anterior. Para maximizar la vida de la pila, Pilot
Plus se apaga tras 60 minutos y guarda la última lectura
para visualizarla nuevamente al volver a encenderlo. La
comodidad de una pantalla LCD grande y de fácil lectura, así
como del maletín de transporte, completan el gran conjunto
de Pilot Plus.
ESPECIFICACIONES
■
■
■
■
U
n filtro innovador protege el sensor y elimina
la necesidad de limpieza
Funciona durante 45 horas con una batería
de 9 voltios
Medidas desde 1 atmósfera hasta 0,01 mbar
El único indicador de vacío que utiliza un sensor
Pirani para conseguir una mayor exactitud
■
Calibración rápida y específica para la presión local
■
Muestra medidas en micrones, pascales o torr
■
Indicador de batería baja
■
Apagado automático después de 60 minutos para
ahorrar batería
■
Maletín de almacenamiento de plástico incluido
■
Pantalla LED de gran tamaño, fácil de leer
■
Garantía de sustitución de dos años
■
La unidad base incluyePila de 9 V, filtros, maletín
de almacenamiento
45 horas
Pila alcalina de 9 V (incluida)
Conexión de refrigeración
Conexión macho de 1⁄4 de pulgada
ControlesEncendido / apagado, selección
de unidades, calibración rápida
Unidades
micrones, pascales, milibares, torr
Intervalo de visualización1 atm a 0,01 mbar
Apagado automáticoTras 60 min; última lectura visualizada al reiniciar
Precisión0 a 0,27 mbar: ±0,01 mbar
> 0,27 mbar: ±10% de la lectura
Resolución (incrementos)micrones: hasta 1 micrón
pascales: hasta 1 pascal
mbar: hasta 0,01 mbar
torr: hasta 0,001
Sobrepresión máxima
10 bar
Garantía Dos años
Pilot Plus
710-202-G1
Funda
PIEZAS DE REPUESTO
Filtros de repuesto
715-400-P1
710-600-G1
710-701-G1
35
GAS-Mate®
Detector de fugas de gases combustibles
DOS VECES MÁS SENSIBLE
QUE LOS MODELOS DE LA
COMPETENCIA
INFICON sube el listón en detectores de gases combustibles
con el detector de nueva generación GAS-Mate, el dispositivo idóneo para la localización de fugas en aparatos de
combustión, como sistemas de calefacción de gas natural o
propano, válvulas de gas, reguladores y gasoductos.
GAS-Mate supera a todos los otros modelos gracias a que
goza del doble de sensibilidad: hasta 5 ppm de metano, el
principal componente del gas natural. Gas-Mate también
detecta muchos otros gases combustibles, como gas protector (mezcla de hidrógeno y nitrógeno), amoníaco, propano,
etanol y sulfuro de hidrógeno.
Ni GAS-Mate ni su sensor sustituible in situ necesitan de calibración alguna. Sencillamente encienda el dispositivo, deje
que transcurran unos segundos y ya estará listo para ser
utilizado y detectar cualquier fuga de gas.
Para demostrar que GAS-Mate ofrece el rendimiento y durabilidad necesarias para su trabajo, incorpora una garantía de
sustitución líder en la industria de 3 años, tres veces más de
lo que ofrecen otros fabricantes.
ESPECIFICACIONES
■
■
■
■
■
■
■
S
ensibilidad de hasta 5 ppm de metano (el doble
de sensibilidad del competidor más cercano)
También detecta gas natural, hidrógeno, propano,
butano, ciclopentano, etano, etanol, isobutano,
amoníaco y gas protector (95% de nitrógeno y
5% de hidrógeno)
Varios indicadores LED y alarma sonora de intensidad
variable que indica la magnitud de la fuga
La sensibilidad puede ajustarse, lo que permite
detectar las fugas con mayor rapidez
Puesta a cero automática para ignorar los niveles de
gas en el entorno de la zona de detección de fugas
Sensor y sonda pequeños que permiten comprobar
fugas en los lugares de más difícil acceso
Certificado como seguro por los laboratorios MET para
su uso en entornos explosivos o combustibles
■
Garantía de tres años
■
36
La unidad base incluye Sensor, dos pilas alcalinas de tamaño D y
maletín de transporte de plástico duro
Sensibilidad 5 ppm de metano
ControlesBotón de encendido, panel táctil de sensibilidad
Fuente de alimentaciónDos pilas alcalinas de 1,5 V de tamaño D,
incluidas (use Duracell® MN1300 para
mantener la certificación de intrínsecamente
seguro)
Duración de la batería 25 horas
SondaMetal flexible recubierto de caucho,
Indicadores de alarmaVarios indicadores LED y alarma sonora
de intensidad variable
Peso con las pilas
0,7 kg
CertificacionesIntrínsecamente seguro para clase I,
división I
Grupos A-D, T4 según MET Laboratories
Listing #E112145
II 3G Ex nA nL IIC T4 X según EN 60079-00
y EN 60079-15
Garantía
Tres años
GAS-Mate718-202-G11
PIEZAS DE REPUESTO
Sensor706-700-G1
718-701-G1
CO Check®
Medidor de monóxido de carbono
LA MÁXIMA EXACTITUD PARA
SU TRANQUILIDAD
CO Check es la forma más práctica y fiable de detectar y
medir concentraciones peligrosas de monóxido de carbono
(CO)1 en aplicaciones tanto residenciales como comerciales
o industriales.
El instrumento combina una precisión y fiabilidad superiores
con un funcionamiento sencillo y su uso solo requiere una
mano. Unos intuitivos indicadores luminosos LED y una alarma sonora le avisan del nivel de peligro del CO presente,
mientras que la pantalla LCD, de gran tamaño y fácil consulta, muestra una lectura precisa de la concentración exacta de
CO. Para su comodidad, se incluye una funda protectora con
presilla para cinturón.
CO Check es el compañero ideal de nuestro detector de
fugas de gases combustibles GAS-mate, ya que ambos
aumentan la seguridad de los sistemas de calefacción. Si
necesita una detección de CO precisa y fiable en un paquete
práctico y asequible que contenga todas las características que necesita, CO Check es la herramienta adecuada
para usted.
ESPECIFICACIONES
■
■
■
■
L
a mejor precisión para garantizar su tranquilidad
Sus sencillos botones le permiten ejecutar todas las
funciones con una sola mano
Los visibles e intuitivos indicadores LED indican
rápidamente si existe peligro de CO
Gran pantalla LCD de fácil lectura para realizar
mediciones precisas
■
Alarma sonora
■
Precio competitivo
■
■
Se incluye una funda protectora con presilla para
cinturón
La unidad base incluye Pila de 9 V, funda
Intervalo
1 – 999 ppm
Resolución Incrementos de 1 ppm
Precisión3% de la lectura, ±1 ppm
Duración de la bateríaMás de 200 horas; indicador de batería baja
Apagado automáticoTras 20 minutos, conserva la última lectura
al reiniciar
Indicadores de alarmaMarcas sonoras a diferentes velocidades,
LED de colores correspondientes a concentraciones cada vez mayores de CO,
LCD para visualizar la concentración de
CO en ppm
Controles
Encendido / apagado, MAX
Fuente de alimentación Pila alcalina de 9 V (incluida)
Peso con las pilas
0,19 kg
Garantía
Dos años
CO Check
715-202-G1
PIEZAS DE REPUESTO
Funda715-400-P1
1
CO Check se suministra con
una funda protectora (véase la
descripción en la pág. 18)
MONÓXIDO DE CARBONO:
•
•
•
•
se genera en aparatos de combustión mal mantenidos
provoca la muerte de más de 200 personas cada año*
es un gas incoloro, inodoro e insípido
puede provocar envenenamiento, con unos síntomas parecidos a la gripe, pero puede ser mortal con una
exposición a altas concentraciones (por encima de 100 ppm)
• puede resultar dañino también a bajas concentraciones, incluso entre 1 y 10 ppm
*según la Consumer Product Safety Commission
37
OBTENGA UN MAYOR RENDIMIENTO DE SUS PRODUCTOS INFICON
CON ESTOS ACCESORIOS DISEÑADOS ESPECÍFICAMENTE
FUNDA PROTECTORA – 715-400-P1
Utilice esta funda hecha a medida con el indicador de vacío Pilot Plus, el mando de la balanza Wey-TEK o el medidor de monóxido de carbono CO Check, para lograr más comodidad y
protección en sus herramientas. La presilla para cinturón de la funda permite tener siempre a
mano el instrumento y acceder fácilmente a sus botones. El material flexible de la funda facilita la extracción del instrumento, en caso necesario.
TRANSMISOR ULTRASÓNICO PARA WHISPER – 711-600-G1
Este transmisor ultrasónico, para su uso con el detector de fugas ultrasónico Whisper permite
efectuar comprobaciones rápidas y precisas en cámaras congeladoras / refrigeradoras, juntas
de muros y techos, puertas, ventanas, tuberías, etc. Encienda el transmisor y colóquelo en
el sistema cerrado en el cual quiere verificar la presencia de fugas. Si el Whisper detecta la
frecuencia ultrasónica generada por el transmisor, sabrá la ubicación de la fuga. Dimensiones
(lar. x an. x alt.) 5,72 x 9,53 x 2,54 cm
38
Podemos ayudarle a escoger el detector
de fugas de refrigerante más adecuado
Hay una gran cantidad de detectores de fugas de refrigerante en el mercado, y seleccionar el más adecuado a sus necesidades no es tarea fácil. INFICON le ofrece una gama completa de detectores de fugas de refrigerante de una marca de confianza. Tanto si su trabajo se desarrolla en un entorno residencial, comercial, industrial, de AC para automoción o refrigeración,
seguro que tenemos el modelo que se adaptará a sus necesidades.
Todos los detectores de fugas de INFICON están fabricados en los EE. UU. y tienen una garantía de sustitución de dos años.
Así, sea cual sea el modelo que escoja, puede comprar con la más absoluta confianza.
D-TEK Select
TEK-Mate
Aplicaciones sugeridas
Aires acondicionados
industriales y refrigeración
(uso medio-pesado)
Aires acondicionados
residenciales y para automoción
(uso medio-ligero)
Tecnología del sensor
Absorción de infrarrojos
Diodo calentado
Sensibilidad
1 g/a
2 g/a
Precio relativo
$$$
$
Plástico recubierto de caucho
Plástico
Indicadores de fuga
Siete LED y alarma sonora
de intensidad variable
Un LED y alarma sonora de
intensidad variable
Pilas recargables de NiMH
Dos pilas alcalinas de tamaño D
6,5 horas
16 horas aproximadamente
Capacidad de funcionar con alimentación de CA
Sí
No
Puesta a cero automática
Sí
Sí
Puesta a cero manual
Sí
No
Indicador de fallo del sensor
Sí
No
Conector para auriculares
Sí
No
Mango / Material del mango
SI N EC ESITA M ÁS AYU DA, P ÓNGAS E E N CONTACTO CON NOS OT ROS L L AM AND O
AL +4 9 0 2 2 1 5 6 7 8 8 -6 6 0
Y L E AYUDARE MOS A E S CO GE R E L I NS T RUM E NTO M ÁS ADE CUADO
A S U S NE CE S I DADE S .
39
Acerca de INFICON
INFICON proporciona liderazgo tecnológico y experiencia en aplicaciones en sectores como el análisis
de gases, detección de fugas, medición y control de vacío y análisis químico in situ de aire, suelos y
agua. Nuestros productos se usan en una gran variedad de aplicaciones y mercados. Los detectores de
fugas de INFICON garantizan la calidad en entornos de aire acondicionado, refrigeración y automoción
en todo el mundo, mientras que los técnicos confían en las herramientas de servicio de INFICON como
garantía de que estos productos se mantienen a prueba de fugas durante años de servicio.
Para obtener más información sobre INFICON, sus productos y su red mundial de ventas, visite el sitio
web www.inficon.com.
MERCADOS A LOS QUE OFRECEMOS SERVICIO:
Precisión a nivel de
laboratorio. Toolbox
Tough.®
HVAC, refrigeración y automoción
Bring the Lab
to the Sample™
Emergencia / Seguridad / Medio ambiente / Energías
alternativas / Industria petroquímica
Aseguramiento de
la calidad
Aire acondicionado / Refrigeración / Automoción
Maximización de la
productividad y los
resultados
Solar / Semiconductores / Recubrimientos en vacío / Procesos generales de vacío
PARA VENTAS Y SERVICIO
teléfono: +49 0221 56788-660
correo electrónico: [email protected]
sitio web: www.inficonservicetools.com
[email protected]
Debido a nuestro programa continuo de mejora de productos, las especificaciones presentadas están sujetas a posibles
cambios sin previo aviso. CO Check, D-TEK, GAS-Mate, Pilot, TEK-Mate, Vortex Dual y Whisper son marcas comerciales
registradas de INFICON. TEK-Check y Wey-TEK son marcas comerciales de INFICON. Todas las otras marcas comerciales son propiedad de sus respectivos propietarios.
eilf161e1
40
©2015 INFICON
Il catalogo per i professionisti del “Freddo”
U N ’ U T I L E G U I D A P E R L A S C E LT A D E L R I L E VAT O R E
DI PERDITE DI REFRIGERANTE
41
D-TEK® Select
Rilevatore di perdite
di refrigerante
SENSIBILITÀ ELEVATA
E LUNGA DURATA DEL
SENSORE GRAZIE
ALL’INNOVATIVA
TECNOLOGIA
ALL’INFRAROSSO
SINTESI DELLE CARATTERISTICHE
■
■
■
■
■
■
■
■
■
Dall’introduzione sul mercato, grazie agli elevati livelli di precisione, affidabilità e sensibilità, il rilevatore di fughe D-TEK
ha rivoluzionato il settore. Abbiamo ulteriormente sviluppato
questa tecnologia all’avanguardia per creare D-TEK Select.
Questo rilevatore di perdite di refrigerante di nuova generazione, utilizza un’innovativa cella di rilevamento ad assorbimento IR estremamente sensibile a tutti i refrigeranti ….. e
soltanto ai refrigeranti!!
■
S
ensibilità 1 g/anno secondo EN 14624
S
ensibile a tutti i refrigeranti, tra i quali R-22, R-134a,
R-404A, R-410A, R-507 (AZ-50), HFO1234yf e a tutti
i CFC, HCFC e HFC
C
osti di gestione ridotti grazie al sensore IR a lunga
durata: >1.000 h di funzionamento
M
odalità opzionale di azzeramento manuale della lettura
C
ella a infrarossi esente da derive anche col passare
del tempo, in grado di garantire sempre una risposta
costante e precisa.
L
a cella a infrarossi non si sovraccarica o “contamina”
con l’esposizione a elevate quantità di refrigerante
P
ompa di campionamento dell’aria ad alta efficienza per
una risposta e un autozero rapidi
D
iagnostica integrata con indicazione dello stato di
carica e segnalazione di basso livello batterie o di
anomalia del sensore IR
C
ella IR di semplice manutenzione e batteria NiMH per
garantire una lunga carica dello strumento
F
iltro appositamente progettato per una filtrazione
ottimale ed un’elevata resistenza ai contaminanti
■
P
ossibilità di operare senza alimentatore CA
■
P
rodotto negli USA
D-TEK Select mantiene nel tempo la sua sensibilità offrendo prestazioni coerenti, precise e affidabili, anche con le
nuove miscele. Oltretutto, la cella di misura ha una durata
di circa 1000 ore, quasi 10 volte di più rispetto al sensore
D-TEK originale. Ciò permette di ridurre il costo di esercizio,
migliorando la produttività in fase applicativa.
Ulteriori migliorie riguardano l’indicatore di carica delle batterie, l’indicatore di guasto del sensore e le batterie al NiMH
(nichel-metal-hydride) ricaricabili. Il tutto, in una soluzione
semplice da utilizzare e caratterizzata dai livelli di qualità,
durata e robustezza che ci si aspetta da INFICON.
A PAGINA 19 TROVERETE UN’UTILE GUIDA PER LA SCELTA DEL
VOSTRO RILEVATORE DI PERDITE DI REFRIGERANTE.
42
COME FUNZIONA
SPECIFICHE
Cuore del rilevatore D-TEK Select è il sensore ad assorbimento IR. Esso è costituito da una cella di campionamento
con sorgente a raggi infrarossi (emettitore) a una estremità,
da un rilevatore di energia all’infrarosso all’altra estremità e
da un filtro ottico interposto fra le due parti.
Come la luce visibile, anche l’energia all’infrarosso fa parte
dello spettro di energia elettromagnetica. La maggior parte
dei materiali assorbe lunghezze d’onda specifiche e conosciute di energia all’infrarosso. Le particolari lunghezze d’onda
di energia assorbite da un materiale sono note come spettri
di assorbimento. Tutti i refrigeranti hanno spettri di assorbimento simili compresi fra da 7,5 e 14 micrometri.
La sorgente all’infrarosso (emettitore) crea un flusso di energia ad alta intensità che abbraccia tutte le lunghezze d’onda
nello spettro dell’infrarosso. Il raggio passa attraverso il filtro
ottico che blocca tutte le lunghezze d’onda tranne quelle che
vengono assorbite dai refrigeranti. L’energia all’infrarosso,
così filtrata, colpisce il rilevatore e ne provoca il riscaldamento. Quando il refrigerante viene aspirato dalla pompa interna
attraverso la cella di campionamento, una parte dell’energia
all’infrarosso viene assorbita dal refrigerante. Questo provoca una diminuzione della quantità di energia all’infrarosso
che raggiunge il rilevatore e un corrispondente abbassamento della temperatura del rilevatore stesso, che provoca nel
D-TEK Select uno stato di allarme. L’intero processo richiede
una frazione di secondo.
Utilizzando un filtro ottico con caratteristiche ben definite
INFICON ha reso D-TEK Select sensibile a tutti i refrigeranti
e nello stesso tempo ha eliminato le cause dei falsi allarmi.
Non essendoci poi elementi chimici che si esauriscono, tipico dei rivelatori a sensore riscaldato, il sensore non viene
danneggiato da dosi elevate di refrigerante né si degrada
nel tempo. Il tempo di recupero del rilevatore è immediato
a seguito del “lavaggio” con aria.
STATO PRONTO
MOLECOLE DI
REFRIGERANTE
L’unità base includeCella a infrarossi, batteria NiMH,
filtri di ricambio, alimentatore 230 V
(ac) con cavo da 1,8 m, alimentatore 12 V (dc) con spina per auto e
valigetta in plastica rigida.
Sensibilità minima
secondo EN 14624 1 g/anno
Sensibilità a R717 (NH3)
5 – 6 g/anno
ComandiAlimentazione: on/off
Sensibilità: alta/bassa
Azzeramento manuale
AlimentazioneBatteria NiMH (ricaricabile),
alimentatore CA
Durata della batteria
6,5 ore
■ Opzioni per la ricarica
Alimentatore 230 V (ac) con cavo
da 1,8 m
■ Adattatore da 12 V (dc) per presa
accendisigari auto
Peso con le batterie
0,539 kg
Sonda Tubo flessibile in metallo rivestito
in gomma, lunghezza circa 38 cm
CertificazioniMarcatura CE e EMC. SAEJ1627,
EN 14624:2012
Garanzia
2 anni
INFORMAZIONI PER L’ORDINE
712-202-G11
Cuffie032-0430
TEK-Check R134a
Perdita di riferimento
703-080-G10
PARTI DI RICAMBIO
Alimentatore da 230 V (ac) e cavo
033-0020-G1
Cavo di alimentazione™
a 12 V (dc) con spina da auto
703-055-P1
Batterie NiMH
712-700-G1
Cella a infrarossi
712-701-G1
Custodia712-702-G1
Cappuccio filtro
712-705-G1
Cartucce filtro
712-707-G1
STATO ALLARME
MOLECOLE DI
REFRIGERANTE
SCARICO
ASPIRAZIONE
SORGENTE
DI ENERGIA IR
FILTRO
CELLA DI CAMPIONAMENTO
RIVELATORE
IR
L’energia all’infrarosso filtrata passa attraverso la cella di campionamento e colpisce il rilevatore IR. D-TEK Select è pronto per
rilevare qualsiasi refrigerante.
SORGENTE
DI ENERGIA IR
FILTRO
CELLA DI CAMPIONAMENTO
RIVELATORE
IR
L’energia all’infrarosso filtrata viene assorbita dal refrigerante
presente nella cella di campionamento, ponendo D-TEK Select
in uno stato di allarme.
43
TEK-Check™
■
■
■
VERIFICA IL RILEVATORE DI PERDITE
CON UNA FONTE DI PERDITE NOTA
TEK-Check è una sorgente di perdita di riferimento che
eroga refrigerante R134a a una velocità di 5 g/anno (in base
alle condizioni ambientali). Si tratta di un modo semplice e
affidabile per verificare la funzionalità dei rilevatori di perdite.
TEK-Check: un accessorio indispensabile per verificare il
corretto funzionamento del vostro rilevatore di fughe fra
una manutenzione annuale e l’altra, come da EN 14624.
Compattezza e semplicità di impiego fanno di TEK-Check
un accessorio unico nel suo genere.
44
Portata di fuga 5 to 9 g/anno (in base alle condizioni
ambientali) di R134a
P
er il controllo periodico del rilevatore di perdite
P
iccolo e compatto, entra facilmente nella valigetta
di D-TEK o TEK-Mate
■
P
erdita costante, nessuna intermittenza
■
N
on richiede batterie
■
F
unziona sia con TEK-Mate sia con D-TEK Select
■
P
rodotto in Germania
SPECIFICHE
L’unità base includeUna sorgente di perdite di riferimento TEK-Check R134a
Dimensioni
9,5 x 3 x 3 cm
Peso 80 g
Garanzia
15 mesi
TEK-Check R134a –
703-080-G10
TEK-Mate®
Rilevatore di perdite di refrigerante
TECNOLOGIA COLLAUDATA A
DIODO RISCALDATO IN UN KIT
ESTREMAMENTE CONVENIENTE
TEK-Mate è il rilevatore di perdite di refrigerante ideale per
usi leggeri e medi che richiedono un rilevamento perdite affidabile a un prezzo contenuto.
Caratteristiche, quali il sensore a diodo riscaldato brevettato
di INFICON, gli allarmi acustici e visivi a intensità variabile
e la compensazione automatica per variare “il rumore di
fondo”, fanno di TEK-Mate il rilevatore di perdite di refrigerante più conveniente oggi in commercio.
Verificate personalmente perché TEK-Mate è il rilevatore di
perdite di refrigerante più venduto nel mercato HVAC/R.
SPECIFICHE
■
■
■
■
■
■
Rileva R22, R410A, R134A, HFO1234yf e tutti gli
altri CFC, HCFC e HFC
Regolazione automatica del “rumore di fondo”
(“azzeramento”)
Sonda flessibile e robusta in metallo rivestita
di gomma
Indicatore di stato della batteria
Selettore sensibilità alta/bassa e alimentazione in
un unico pulsante
Prodotto negli USA
L’unità base includeSensore, due batterie alcaline formato D,
filtri di ricambio e una valigetta in plastica
rigida per il trasporto
Sensibilità minima
secondo EN 14624
2 g/anno
Comandi Pulsante di comando multifunzione per
accensione/spegnimento e selezione di
sensibilità alta/bassa
AlimentazioneDue batterie alcaline formato D (1,5V)
incluse
Circa 16 ore
0,7 kg
Sonda Metallo flessibile rivestito in gomma, lunghezza circa 38 cm
CertificazioniMarcatura CE e EMC. SAEJ1627,
EN 14624:2012.
Garanzia
2 anni
TEK-Mate705-202-G11
TEK-Check R134a
703-080-G10
PARTI DI RICAMBIO
Sensore703-020-G1
Custodia705-700-G1
Filtri705-600-G1
A PAGINA 19 TROVERETE UN’UTILE GUIDA PER LA SCELTA
DEL VOSTRO RILEVATORE DI PERDITE DI UN’UTILE.
45
Whisper®
Rilevatore di ultrasuoni
VERSATILITÀ E FLESSIBILITÀ PER
UN’AMPIA GAMMA DI APPLICAZIONI
SINTESI DELLE APPLICAZIONI
■
P
erdite di refrigerante
■
Perdite di azoto
■
Individuazione cuscinetti usurati
■
Perdite nei sistemi pneumatici
■
Perdite nei sistemi ad aria compressa
■
Perdite nei sistemi sottovuoto
■
Diagnosi funzionamento elettrovalvole
■
Scaricatori di condensa
■
■
Perdite in aree sigillate (contenitori frigoriferi,
veicoli, eccetera)
Arco elettrico
Prodotto negli USA
Whisper con una sonda
a contatto (inclusa nel
pacchetto accessori).
Trasmettitore di ultrasuoni Whisper,
incluso nel pacchetto accessori
(descrizione a pagina 18).
46
Avete la necessità di rilevare una “perdita particolare” che un
rivelatore di gas, il classico test con le bolle di sapone o un
sistema con liquido di contrasto non sono in grado di risolvere? Whisper è ideale per il rilevamento e la localizzazione
delle frequenze ultrasoniche generate nei seguenti contesti:
• fughe di qualsiasi gas sotto pressione o sottovuoto
• arco elettrico
• cuscinetti e macchinari usurati
• anomalie negli scaricatori di condensa
• perdite da guarnizioni
Il rilevatore è dotato di uno speciale ricevitore integrato che
rileva frequenze attorno ai 40,5 kHz. Attraverso un sofisticato
sistema Whisper individua la sorgente di ultrasuoni e, grazie
ad un sistema di regolazione, elimina i disturbi provocati dai
rumori esterni. Questo fa di Whisper una soluzione versatile
che può essere utilizzata anche in ambienti rumorosi, come i
locali tecnici.
Whisper integra una funzione eterodina che converte
le principali frequenze ultrasoniche in un campo udibile
dall’orecchio umano. È così possibile identificare le variazioni per individuare facilmente la sorgente di ultrasuoni.
L’uscita eterodina viene attivata quando si collegano le cuffie
(incluse) al rilevatore. La sensibilità viene regolata attraverso
un’innovativa tastiera “touch pad”.
Vari LED e un allarme acustico registrano la perdita quando
la modalità eterodina non è abilitata.
Per ottenere il massimo in termini di prestazioni, Whisper è
supportato da un pacchetto di accessori. Insieme al rilevatore, il kit offre vari elementi opzionali che consentono una
maggiore versatilità dello stesso. Una sonda a contatto per il
controllo del funzionamento di macchinari. Basta inserire la
sonda metallica nello strumento e toccare: alloggiamenti di
cuscinetti, elettrovalvole, pistoni e altre attrezzature meccaniche per permettere alle frequenze di arrivare al trasduttore a
ultrasuoni di Whisper. A differenza dei macchinari che hanno
dei malfunzionamenti, i macchinari che funzionano correttamente emettono un suono omogeneo e pulito.
Uso del trasmettitore per verificare la tenuta di guarnizioni
intorno a uno spazio chiuso, incluse porte, finestre, condotti
e contenitori frigoriferi. Basta accendere il trasmettitore per
generare il tono ultrasonico e posizionarlo nella zona in cui
si desidera effettuare il test delle perdite. Controllare aree
potenzialmente critiche con Whisper per cercare zone scarsamente sigillate.
Il trasmettitore e la sonda di contatto, nonché le cuffie di
alta qualità, sono inclusi nel pacchetto di accessori. Tutti gli
elementi possono essere anche acquistati separatamente e
utilizzati con il pacchetto standard.
SPECIFICHE
L’unità base includeCuffie, prolunga in gomma, due
batterie alcaline formato D, valigetta in plastica rigida
L’unità con il pacchetto Cuffie di alta qualità, sonda a
di accessori includecontatto metallica, prolunga in
gomma, trasmettitore di ultrasuoni
con batteria da 9V, due batterie
alcaline formato D, valigetta in
plastica rigida
Comandi Pulsante di alimentazione,
tastiera “touch pad”
AlimentazioneDue batterie alcaline formato D
(incluse)
165 ore
0,68 kg
Garanzia
2 anni
Whisper – Pacchetto standard
711-202-G11
Whisper – Pacchetto con accessori
711-203-G11
PARTI DI RICAMBIO
Cuffie032-0430
Cuffie di alta qualità
032-0427
Trasmettitore di ultrasuoni
711-600-G1
Sonda a contatto
711-316-G1
47
D-TEK® CO2
Rilevatore di perdite di refrigerante
OFFRE UNA RISPOSTA
OMOGENEA E PRECISA AI
REFRIGERANTI DI NUOVA
GENERAZIONE
INFICON è orgogliosa di essere l’unico produttore ad offrire
un rilevatore portatile dedicato esclusivamente al rilevamento
delle perdite di anidride carbonica (R744), il refrigerante di
nuova generazione.
D-TEK CO2 utilizza un’innovativa cella di rilevazione ad
assorbimento IR selettiva per l’anidride carbonica: il sistema
adottato consente allo strumento di equalizzare il livello di
CO2 presente nell’atmosfera, riducendo al minimo il rischio di
falsi allarmi. D-TEK CO2 mantiene la sua sensibilità nel tempo
offrendo prestazioni coerenti, precise e affidabili nel tempo. Il
sensore IR ha una durata di circa 1000 ore, riducendo al minimo il numero di parti di ricambio da acquistare.
Indicatore di stato della carica, indicatore di guasto del sensore e batterie ricaricabili NiMH (nichel-metal-hydride) completano le caratteristiche dello strumento.
SPECIFICHE
■
■
■
■
■
■
■
■
■
S
ensibilità 5 g/anno
Costi di gestione ridotti grazie al sensore IR a lunga
durata: >1.000 h di funzionamento
Cella a infrarossi esente da derive anche col passare
del tempo, in grado di garantire sempre una risposta
costante e precisa.
Modalità opzionale di azzeramento manuale della
lettura
Non reagisce a fumo, umidità, correnti d’aria o
variazioni di temperatura
Pompa di campionamento dell’aria ad alta efficienza
per una risposta e un autozero rapidi
Diagnostica integrata con indicazione dello stato di
carica e segnalazione di basso livello batterie o di
anomalia sul sensore IR
Batteria NiMH che non si corrode e garantisce una
maggiore capacità di carica
Prodotto negli USA
48
L’unità base includeCella a infrarossi, batterie NiMH,
filtri di ricambio, alimentatore
230 V (ac) con cavo da 1,8 m,
adattatore da 12 V (dc) con spina
da auto, valigetta in plastica rigida.
Sensibilità minima 5 g/anno
al CO2 (R744)
Comandi Alimentazione: on/off
Sensibilità: alta/bassa
AlimentazioneBatteria NiMH (ricaricabile), alimentatore CA
6,5 ore
■ Opzioni per la ricarica
Alimentatore 230 V (ac) con cavo
da 1,8 m
■ Adattatore da 12 V (dc) per presa
accendisigari auto
0,54 kg
Lunghezza sonda
38 cm
Certificazioni
Marcatura CE e EMC
Garanzia
2 anni
D-TEK CO2 (230 V)
716-202-G11
Cuffie032-0430
PARTI DI RICAMBIO
Alimentatore da 230 V (ac) e cavo
033-0020-G1
Cavo di alimentazione™
a 12 V (dc) con spina da auto 703-055-P1
Batterie NiMH
712-700-G1
Cella a infrarossi for CO2 716-701-G1
Custodia716-702-G1
Cappuccio filtro
712-705-G1
Cartucce filtro
712-707-G1
Wey-TEK™
Bilancia per la carica di refrigerante
DURATA ECCEZIONALE E LA
MIGLIORE PRECISIONE DISPONIBILE
PER UNA BILANCIA DA 100 KG
La bilancia per la ricarica di refrigerante Wey-TEK continua
a stabilire nuovi standard in termini di convenienza e precisione grazie alla nuova versione con capacità di 100 kg, il doppio rispetto a molte altre bilance; il tutto, a un prezzo ancora
più competitivo. Con Wey-TEK, è possibile pesare e caricare
facilmente dalla stessa piattaforma.
Wey-TEK è molto facile da utilizzare. La cella di carico ad
alta precisione fornisce una lettura sempre corretta
(a prescindere dalla posizione della bombola sulla piattaforma di pesata); è inoltre possibile leggere l’ampio display LCD
a distanza, anche in pieno sole.
Strumento dalle prestazioni elevate, indispensabile nel vostro
kit di assistenza, Wey-TEK è un ottimo complemento ai rilevatori di fughe di refrigerante D-TEK Select o TEK-Mate.
SPECIFICHE
■
Piattaforma di pesata robusta
■
Misure in lb./oz., kg/g o decimi di lbs
■
Comandi semplici
■
■
■
Ampio display LCD per una facile visualizzazione,
anche in pieno sole
Piattaforma di pesata e terminale di comando
acquistabili anche separatamente
Spegnimento automatico dopo 30 minuti per
salvaguardare la batteria
■
Spegnimento automatico disattivabile sul campo
■
Cella di carico ad alta precisione e senza deriva
■
Azzeramento automatico e manuale
■
Valigetta in plastica rigida inclusa
■
2 anni di garanzia
L’unità base includePiattaforma di pesata, terminale di comando,
cavo di comunicazione, batteria da 9V,
valigetta in plastica.
Campo di pesata
100 kg
Precisione
10 g
Risoluzione
10 g
ComandiOn/Off,
selezione unità (inglese/metrica)
DisplayLCD visibile alla luce solare diretta;
Unità: lb./oz. o kg/g o libbre decimali;
Indicazione di batteria scarica;
Indicazione di fuori scala
Azzeramento scalaAutomatico all’accensione oppure manuale
Alimentazione
Batteria alcalina da 9V (inclusa)
Circa 60 ore
Peso (nella custodia)
4,08 kg
Garanzia
2 anni
Bilancia Wey-TEK
PARTI DI RICAMBIO
Piattaforma di pesata
Terminale di comando
Custodia per Wey-TEK
713-202-G1
713-700-G1
713-701-G1
713-703-G1
49
Bilancia per la carica di refrigerante
LA TECNOLOGIA PIÙ AVANZATA
NELLE BILANCE PER REFRIGERANTI
Sulla base delle comprovate prestazioni della versione
Wey-TEK, la bilancia di ricarica per refrigeranti Wey-TEK HD
Wireless stabilisce un nuovo standard in tema di versatilità,
durata e precisione, con una capacità di pesata di 115 kg.
Per la massima flessibilità nelle fasi di lavoro, Wey-TEK HD
Wireless è disponibile in due differenti modelli: una versione
wireless (prima nel suo genere) che comunica e visualizza i dati
su smartphone o tablet tramite un’applicazione scaricabile gratuitamente (sull’App StoreSM e su Google Play™ Store)* e una
piattaforma wireless con terminale di comando opzionale.
Entrambi i modelli prevedono una innovativa modalità di allarme
che emette un segnale acustico quando si raggiunge il valore
programmato di carica del refrigerante. Il terminale di comando
opzionale è dotato di un ampio display a colori di facile lettura,
anche in pieno sole. Anche se la piattaforma di pesata comunica con uno smartphone o un terminale wireless alla volta, essa
è facilmente abbinabile ai dispositivi consentendo, a più utenti,
di sfruttare la stessa app o lo spesso terminale di comando
intercambiando la base, se necessario.
Il modello base include un “registro di lavoro” che permette di
tenere traccia del refrigerante trasferito durante i vari interventi; i
dati possono essere inviati tramite e-mail dello smartphone.
*Compatibile con iPhone® 4s e versioni successive. Compatibile con Android™
2.2 e versioni successive.
Apple, il logo Apple e iPhone sono marchi commerciali di Apple Inc., registrati
negli Stati Uniti e in altri paesi. App Store è un marchio di servizi di Apple Inc.
Google Play è un marchio commerciale di Google Inc. Android è un marchio
commerciale di Google Inc.
SPECIFICHE
M ODELLO BASE W EY- TEK H D W I R ELESS
L’unità base includePiattaforma di pesata, quattro batterie “AA”,
valigetta in plastica
Campo di pesata
115 kg
Precisione
±0,06% fondo scala, ±10 g
Risoluzione
10 g
ComandiTouch screen
DisplaySmartphone a cura dell’utente (iPhone 4S
o versioni successive o Android 2.2 o versioni successive)
AlimentazioneQuattro batterie “AA” (incluse) nella piattaforma
Circa 80 ore*
Portata wireless
10 mv
3,62 kg
Garanzia
2 anni
v
I risultati possono variare a seconda del modello di telefono e del sistema
operativo
50
SPECIFICHE
BA S E W E Y- T E K H D W IR E L E S S C O N
T E R MINA L E D I C O MA N D O O P Z IO NA L E
L’unità base includePiattaforma di pesata, terminale di comando,
quattro batterie “AA”, valigetta in plastica
Campo di pesata
115 kg
Precisione
±0,06% fondo scala, ±10 g
Risoluzione
10 g
ComandiTasti funzione intercambiabili; on/off, selezione unità, tara
Display
Display grafico a colori
AlimentazioneOtto batterie “AA” (incluse), quattro nel
terminale di comando e quattro nella piattaforma
Durata della batteriaCirca 80 ore (piattaforma) e circa 100 ore
(terminale di comando)
Portata wireless
10 m
4,08 kg
Garanzia
2 anni
Modello base WEY-TEK HD Wireless
Modello base WEY-TEK HD Wireless
con terminale di comando opzionale
Solo terminale di comando
719-202-G1
719-203-G1
719-715-G1
Modello base Wey-TEK HD Wireless
(gestito tramite app)
■
C
omunicazione e visualizzazione attraverso app
gratuita scaricabile sullo smartphone o tablet
■
Trasmissione Bluetooth
■
P
ortata di 10 m
■
■
■
■
■
M
isure in chilogrammi/grammi, libbre/once, libbre
decimali e once
R
obusta e ampia piattaforma di pesata
Innovativa modalità di allarme che indica quando è
stata raggiunta la carica di refrigerante programmata
F
unzione “registro di lavoro” che tiene traccia del
refrigerante trasferito; il file può essere inviato per
posta elettronica dal proprio smartphone per attività
di analisi o per la compilazione dei rapporti di
intervento
P
iattaforma di pesata con tappetino in gomma
antiscivolo e alta resistenza all’usura
■
C
ella di carico ad alta precisione e senza deriva
■
V
aligetta in plastica rigida inclusa
■
2
anni di garanzia
Modello base WEY-TEK HD Wireless con
terminale di comando opzionale
Include tutte le caratteristiche indicate sopra, e in più:
uò essere utilizzato al posto dello smartphone
■ P
tramite collegamento Bluetooth
■
■
■
Ampio display a colori: facile da leggere, anche con
luce solare diretta
Auto-spegnimento e oscuramento schermo a
intervalli selezionabili dall’utente per preservare
la batteria
M
agnete sul terminale per il posizionamento sul
serbatoio o su altri oggetti per facilitare l’accesso
al display
Terminale di comando opzionale di Wey-TEK HD Wireless
dotato di un ampio display a colori di facile lettura, anche
in pieno sole.
51
Vortex® Dual
Unità di recupero per refrigeranti
3 ANNI DI GARANZIA
VORT E X DUAL E CCE L L E AL LE R EA LI
CONDI Z I ONI DI E S E RCI Z I O
CERTIFICAZIONI
REFRIGERANTE RAPPRESENTANTE TESTATO
DI CATEGORIA
PUSH-PULL
LIQUIDO
(kg/min) (kg/min)
VAPORE AD ALTA
VAPORE
TEMPERATURA
(kg/min)
(kg/min)
R134a
III
5,28
1,83
0,19
N/A
R22
IV
4,99
2,71
0,24
0,28
R410A
V
7,89
1,61
0,25
N/A
0.30
0.25
Kg/min (better in Kg/h)
Vortex Dual di INFICON è un’unità certificata da EPA in conformità alla
Sezione 608 del “Clean Air Act”. Lo strumento è stato testato da un laboratorio indipendente ed è certificato in conformità agli standard
740-1998 AHRI.
0.20
0.15
0.10
0.05
0.0
R22 VAPORE @ 24°C
● Vortex Dual
52
0.7
● Appion G5 Twin
R22 VAPORE @ 40°C
● Promax RG6
● YJ 95730
L’UNITÀ PIÙ POTENTE E CON LA
MIGLIORE GARANZIA DISPONIBILE
IN COMMERCIO
■
Il nuovo Vortex Dual combina le collaudate capacità dei
precedenti strumenti Vortex con nuove funzionalità estese
che garantiscono un prodotto ancora più veloce, più piccolo e più facile da usare. Vortex Dual si distingue grazie a
un compressore a doppio pistone da 1 HP che assicura la
velocità di recupero più elevata in condizioni di servizio reali.
Un condensatore singolo a micro canale, combinato con un
ventilatore sovradimensionato, aiuta a ridurre le pressioni di
mandata con conseguenti velocità di regime più sostenute in
condizioni di temperatura ambiente elevata.
Vortex Dual è semplice da utilizzare: l’unità prevede solo
due valvole, indicatori facilmente leggibili per la pressione di
aspirazione e della bombola, capacità di auto-spurgo senza
la necessità di sostituire i raccordi.
INFICON è così fiduciosa della durata e delle prestazioni
di Vortex Dual da offrire un periodo di garanzia di tre anni,
il massimo nel settore. INFICON fornisce ciò che serve per
svolgere rapidamente e facilmente il lavoro, garantendo
contemporaneamente risultati e precisioni da laboratorio.
Toolbox Tough.®
■
■
■
■
■
C
ompressore a doppio pistone da 1 HP che
assicura portate di recupero tra le migliori in
commercio
C
ondensatore a micro canale per uno scambio di
calore straordinario che permette a Vortex Dual di
mantenere portate di recupero costanti sull’intero
ciclo di recupero
V
entola sovradimensionata per un raffreddamento
eccezionale
S
emplicità di funzionamento: solo due valvole
V
alvole protette in pressione sia sull’aspirazione sia
sul serbatoio
Auto-spurgo senza la necessità di sostituire i raccordi
■
F
iltro/essiccatore inclusi
■
Alloggiamento modellato fonoassorbente
■
3
anni di garanzia
SPECIFICHE
L’unità includeTracolla, filtro/essiccatore, cavo di
alimentazione staccabile da 1,8 m
Refrigeranti compatibiliRecupera comuni CFC, HCFC e
HFC e le miscele quali R410A, 12,
22, 134a, 404, 407C, 500, 502, e
altri refrigeranti di classe III, IV e V
Peso
13,5 kg
Dimensioni (L x P x A)
42,4 x 23,3 x 36 cm
Compressore1 HP senza olio a due pistoni, azionamento motore CA
Arresto per alta pressione
37,92 bar
Alimentazione115V, 60 Hz, 15A o 230 V (ac),
50/60 Hz, 10A
Garanzia
3 anni
Vortex Dual 230 V con Marcatura CE
Parti di ricambio
Cavo di alimentazione
Il design leggero di Vortex Dual prevede un compressore a doppio pistone da 1 HP che garantisce portate di recupero ai vertici
del settore.
714-202-G11
068-0685
53
QS5
Pompa per vuoto
5
VELOCE, EFFICIENTE E AFFIDABILE
1
La pompa per vuoto INFICON QS5 è stata concepita per una
azione di svuotamento rapida e completa e per garantire convenienza e durata.
La QS5 è una pompa rotativa a due stadi con portata
nominale di 142 l/min per valori di vuoto fino a 0,02 mbar.
Caratteristiche quali il l’ampia spia dell’olio, lo scarico dell’olio
facilmente accessibile e l’innovativo drenaggio della condensa
nell’olio consentono ai tecnici di semplificare e rendere più efficienti gli interventi di assistenza. Il design della pompa include
una comoda presa antiscivolo che facilita il trasporto; la sua
solida costruzione assicura la massima durata. Il tutto è supportato da un garanzia di due anni, ai vertici del settore.
6
7
2
3
4
8
1 - Scarico per residui/condensa olio
2 - Valvola zavorratrice (non visibile)
3 - Grande oblò per controllare il livello dell’olio
4 - Scarico dell’olio ad accesso facilitato con tappo agganciato
■
■
■
■
■
■
■
A
nti-riflusso in ingresso per impedire il ritorno dell’olio
nel sistema in caso di interruzione dell’alimentazione
Zavorratore per consentire lo sfiato in atmosfera del
vapore acqueo pompato invece dell’accumulo nel
serbatoio dell’olio
Scarico dell’olio e raccordi con tappi di chiusura legati
per evitarne la caduta o lo smarrimento
La ventola dirige il flusso d’aria per il massimo
trasferimento di calore, mantenendo più fresca
la pompa
Base ampia e solida per una maggiore stabilità e per
ridurre le possibilità di ribaltamento della pompa
Motore con protezione termica per garantire un
funzionamento sicuro
Funzionamento a doppia tensione tramite interruttore
esterno
■
Cavo di alimentazione rimovibile
■
2 anni di garanzia
54
5 - L’impugnatura in gomma non si scalda e garantisce una
presa antiscivolo
6 - Attacchi standard SAE 3/8 e 1/4
7 - Interruttore incassato che non può essere azionato accidentalmente
8 - Base in robusto metallo con piedini in gomma per mantenere
la pompa stabile
SPECIFICHE
L’unità base includeDoppia tensione di funzionamento da
110V / 220V. Cavo di alimentazione,
una bottiglia di olio e manuale.
Portata nominale
142 l/min (60 Hz)
128 l/min (50 Hz)
Motore
½ HP AC
Capacità olio
370 ml
Peso
10,89 kg
Garanzia2 anni
Pompa QS5 (230 V) PARTI DI RICAMBIO
Olio (6 pezzi/confezione)
Cavo di alimentazione sostitutivo
700-100-P10
071-0730
068-0685
Pilot® Plus
Vacuometro
MISURE DI PRECISIONE SU
TUTTO IL CICLO DI VUOTO
Il vacuometro Pilot Plus di INFICON integra diverse funzioni
innovative e offre prestazioni ineguagliabili. Come la versione
Pilot, è l’unico indicatore a utilizzare un sensore Pirani per
una maggiore precisione e per consentire la misura sull’intero
processo di vuoto, dal valore in atmosfera fino a un micron.
Sarà possibile sapere istantaneamente se le connessioni
sono a tenuta di vuoto.
Pilot Plus è unico nel suo genere: un filtro protegge il sensore
da olio e altri contaminanti, garantendo letture più precise.
Utilizzato per la prima volta nel settore, questo filtro evita la
necessità di pulire il sensore di vuoto. Calibrazione rapida che
consente di regolare Pilot Plus, in caso di lievi variazioni della
pressione atmosferica, a seconda dell’altitudine, in posizioni
geografiche specifiche al fine di assicurare una precisione e
precisione elevata. Autonomia fino a 45 ore con una batteria
da 9V per garantire la produttività. Si tratta di un valore tre
volte superiore ai livelli precedenti. Per massimizzare la durata della batteria, Pilot Plus si spegne dopo 60 minuti e salva
l’ultima lettura visualizzandola all’avvio successivo. Il grande
LCD di facile lettura e la custodia in plastica completano il
pacchetto Pilot Plus.
SPECIFICHE
■
Innovativo filtro per proteggere il sensore che rende
superflua la pulizia
■
Funziona per 45 ore con una sola batteria da 9V
■
Misure dalla pressione atmosferica fino a 0,01 mbar
■
■
Unico vacuometro a utilizzare un sensore Pirani per
una migliore precisione
Taratura rapida in funzione della pressione
atmosferica
■
Visualizzazione in micron, Pascal, Torr o millibar
■
Indicatore di stato batteria
■
Spegnimento automatico dopo 60 minuti per
salvaguardare la batteria
■
Custodia in plastica inclusa
■
Ampio display LCD di facile lettura
■
2 anni di garanzia
■
Prodotto negli USA
L’unità base include
Batteria da 9V, filtri, custodia
45 ore
Alimentazione
1
Raccordo refrigerazione
⁄4" maschio
ComandiOn/off, selezione unità, calibrazione veloce
Unità visualizzate
micron, Pascal, millibar, Torr
Campo di visualizzazioneda atm a 0,01 mbar
Spegnimento automaticoDopo 60 min; visualizzazione
dell’ultima lettura al riavvio
Precisioneda 0 a 0,27 mbar: ±0,01 mbar
>0,27 mbar: ±10% della lettura
Risoluzione (incrementi)micron: fino a 1 micron
Pascal: fino a 1-Pa
mbar: fino a 0,01 mbar
Torr: fino a 0,001
Sovrapressione massima
10 bar
Garanzia
2 anni
Pilot Plus
Custodia a fondina
PARTI DI RICAMBIO
710-202-G1
715-400-P1
Valigetta
Filtri di ricambio
710-600-G1
710-701-G1
55
GAS-Mate®
Rilevatore di gas combustibile
IL DOPPIO DELLA
SENSIBILITÀ RISPETTO
AI MODELLI CONCORRENTI
INFICON migliora le prestazioni dei rilevatori di gas combustibile grazie agli strumenti GAS-Mate di nuova generazione.
Queste unità sono ideali per la localizzazione delle perdite
in impianti di combustione (come i sistemi di riscaldamento
alimentati a gas naturale o GPL), valvole gas, regolatori e
condutture di gas.
GAS-Mate offre un livello di sensibilità doppio rispetto le
altre apparecchiature presenti sul mercato: 5 ppm di metano,
il componente principale del gas naturale. GAS-Mate è
in grado di rilevare molti altri gas combustibili, come gas tracciante, ammoniaca, propano, etanolo e idrogeno solforato.
Il sensore di GAS-Mate, anche quando viene sostituito, non
richiede alcuna calibrazione. Basta accendere lo strumento e
lasciarlo scaldare per qualche secondo, dopo di che è pronto
per individuare rapidamente la presenza di eventuali fughe
di gas.
A dimostrazione del fatto che GAS-Mate è in grado garantire
le prestazioni e la robustezza/durata nel tempo necessari
allo svolgimento del vostro lavoro, lo strumento prevede una
garanzia top nel settore di 3 anni.
SPECIFICHE
■
■
■
■
■
■
■
S
ensibile a 5 ppm di metano (due volte più sensibile
rispetto alle altre apparecchiature presenti sul mercato)
Rileva metano, idrogeno, propano, butano,
ciclopentano, etano, etanolo, isobutano, ammoniaca e
gas tracciante (95% di azoto, 5% di idrogeno)
LED multipli e un allarme audio a intensità variabile per
l’indicazione dell’entità della perdita
Sensibilità regolabile per individuare velocemente
le perdite
Azzeramento automatico per ignorare i livelli di gas
di sottofondo nella zona di test
Sensore e punta della sonda di piccole dimensioni per
la verifica delle perdite nei punti più angusti
Sicurezza intrinseca certificata da Met Laboratories per
l’utilizzo in ambienti a rischio di esplosione
■
3 anni di garanzia
■
Prodotto negli USA
56
L’unità base include Sensore, due batterie alcaline formato D
e una valigetta in plastica rigida per
il trasporto
Sensibilità 5 ppm di metano
ComandiPulsante di alimentazione, “touch pad”
AlimentazioneDue batterie alcaline formato D (1,5V)
incluse (usare batterie Duracell® MN1300
per mantenere l’approvazione sulla sicurezza intrinseca)
25 ore
SondaTubo flessibile in metallo rivestito in
gomma, lunghezza circa 38 cm
Indicatori di allarmeLED multipli e allarme audio a intensità
variabile
0,7 kg
CertificazioniSicurezza intrinseca per Classe I,
Divisione I, Gruppi AD, T4 secondo
MET Laboratories Listing # E112145
II 3G Ex nA nL IIC T4 X secondo
EN 60079-00 e EN 60079-15
Garanzia
3 anni
GAS-Mate718-202-G11
PARTI DI RICAMBIO
Sensore706-700-G1
Custodia718-701-G1
CO Check®
Rilevatore di monossido di carbonio
PRECISIONE ELEVATA PER
LA MASSIMA TRANQUILLITÀ
CO Check è uno strumento affidabile per rilevare e misurare
il pericoloso monossido di carbonio (CO)1 in applicazioni residenziali e commerciali/industriali.
Lo strumento combina precisione e affidabilità superiori e
può essere azionato con una sola mano. Degli intuitivi LED
“a semaforo” e un allarme acustico segnalano il livello di
pericolosità associato al CO presente; il grande display LCD
di facile lettura fornisce il valore esatto del livello di CO. Una
custodia protettiva a fondina, con clip da cintura, aumenta
ulteriormente la comodità d’uso.
CO Check è un compagno ideale per il nostro rilevatore di
perdite di gas combustibile GAS-Mate; entrambi contribuiscono infatti a migliorare la sicurezza del sistema di riscaldamento. Se si desidera un’accurata e affidabile soluzione
di rilevamento del CO nell’ambito di un kit conveniente,
economico e dotato di tutte le caratteristiche necessarie, CO
Check rappresenta lo strumento ideale.
SPECIFICHE
■
■
■
■
P
recisione all’avanguardia per la massima flessibilità
Pulsanti facili da azionare che consentono di
eseguire tutte le funzioni con una sola mano
Intuitivi e visibili LED “a semaforo” per una
indicazione rapida del pericolo associato al livello
di CO
Ampio display LCD di facile lettura per la
visualizzazione della misura precisa
■
Allarme acustico
■
Prezzo competitivo
■
Custodia protettiva con clip da cintura inclusa
■
Prodotto negli USA
L’unità base include
Batteria da 9V, custodia a fondina
Gamma
Da 1 a 999 ppm
Risoluzione Incrementi di 1 ppm
Precisione3% fondo scala, ±1 ppm
Durata della batteriaOltre 200 ore; indicatore di batteria scarica
Spegnimento automaticoDopo 20 minuti con, visualizzazione dell’ultima lettura all’accensione successiva
Indicatori di allarmeTicchettio a velocità variabile, LED colorati
corrispondenti all’incremento dei livelli di
CO, LCD che mostra il livello di CO in ppm
Comandi
On/Off, MAX
Alimentazione
0,19 kg
Garanzia
2 anni
CO Check
PARTI DI RICAMBIO
Custodia a fondina
1
CO Check è dotato di una custodia protettiva a fondina (vedere
descrizione a pagina 18)
715-202-G1
715-400-P1
MONOSSIDO DI CARBONIO:
•
•
•
•
generato da apparecchi a combustione sottoposti a scarsa manutenzione
uccide oltre 200 persone ogni anno*
è incolore, inodore e insapore
può causare avvelenamento, con sintomi simili all’influenza, ma può essere fatale ad alti livelli di esposizione
(es: > 100 PPM)
• può essere dannoso anche a bassi livelli di esposizione - valori < 10 ppm
*da “Consumer Product Safety Commission”
57
PRODOTTI INFICON: PRESTAZIONI SUPERIORI GRAZIE A QUESTI ACCESSORI
APPOSITAMENTE PROGETTATI.
CUS TO DI A DI PROT E Z I ONE A F ONDI NA – 7 1 5 -4 0 0 -P 1
Questa custodia di protezione antiurto può essere utilizzata con il vacuometro Pilot Plus, con
il terminale di comando della bilancia Wey-TEK, oppure con il misuratore di monossido di carbonio CO-Check. La custodia offre una maggiore comodità e una maggiore protezione degli
strumenti. La clip da cintura, che equipaggia le fondine, permette di mantenere lo strumento a
portata di mano e i pulsanti accessibili. Materiale di costruzione morbido e flessibile per poter
estrarre facilmente lo strumento dalla custodia quando necessario.
T RAS M E T T I TO R E A ULT RAS UONI WHI S P E R – 7 1 1 -6 0 0 -G1
Questo trasmettitore è utilizzabile con il rilevatore di ultrasuoni Whisper e permette di effettuare rapidi e precisi controlli su refrigeratori/congelatori, giunti per pareti e soffitti, guarnizioni di
porte e finestre, raccordi e così via. Per controllare le perdite è sufficiente accendere il trasmettitore e posizionarlo all’interno dell’unità che si vuol monitorare. Se Whisper rileva la frequenza ultrasonica generata dal trasmettitore, è possibile appurare la presenza e la posizione
della perdita. Dimensioni (L x W x H): 5,72 x 9,53 x 2,54 cm
58
Possiamo aiutarvi a scegliere il rilevatore
di perdite di refrigerante più adatto
Sul mercato sono disponibili molti rilevatori di perdite di refrigerante e: scegliere il prodotto più adatto alle proprie esigenze è
spesso una vera sfida. INFICON si propone come fornitore unico e fidato, capace di offrire una linea completa di rilevatori di
perdite di refrigerante qualunque sia il contesto di lavoro: refrigerazione o condizionamento residenziale, commerciale, industriale oppure automobilistico - abbiamo sempre il modello in grado di soddisfare le vostre esigenze.
Tutti i rilevatori di perdite di refrigerante INFICON sono realizzati in USA e sono coperti da una garanzia di 2 anni.
Indipendentemente dal modello scelto potrete quindi acquistare con la massima fiducia.
D-TEK Select
TEK-Mate
Applicazioni consigliate
Condizionamento e
refrigerazione industriale
(uso medio-pesante)
Condizionamento residenziale
e automobilistico
(uso leggero-medio)
Tecnologia del sensore
Assorbimento infrarosso
Diodo riscaldato
1 g/anno
2 g/anno
$$$
$
Plastica gommata
Plastica
Indicatori di perdite
Sette LED e allarme audio
a intensità variabile
Un LED e allarme audio
a intensità variabile
Alimentazione
Batteria NiMH ricaricabile
Due batterie alcaline formato D
(incluse)
6,5 ore
Circa 16 ore
Possibilità di operare con alimentatore CA
Sì
No
Azzeramento automatico
Sì
Sì
Azzeramento manuale
Sì
No
Indicatore di guasto del sensore
Sì
No
Presa cuffie
Sì
No
Sensibilità
Prezzo relativo
Materiale della maniglia
PER U LT E RI ORI I NF O RMAZ I O N I CONTAT TARE I L NUM E RO +0 5 1 -0 3 6 1 1 0 5 4
VI A IU TER EM O A S E L E Z I O NARE LO S T RUM E NTO GI US TO P E R L E VOS T RE E S I GE N ZE.
59
Parliamo di INFICON
INFICON offre leadership tecnologica e competenze applicative all’avanguardia in settori quali l’analisi
dei gas, il rilevamento delle perdite, la misura e il controllo del vuoto, l’analisi chimica dell’aria, del suolo
e dell’acqua. I prodotti INFICON sono utilizzati nell’ambito di un’ampia varietà di applicazioni e di mercati.
In tutto il mondo i rilevatori di perdite offerti da INFICON assicurano la qualità nei sistemi di condizionamento, refrigerazione e produzione di automobili. I tecnici si affidano agli strumenti INFICON per garantire l’assenza di perdite per tutto il periodo in cui questi prodotti rimangono in servizio.
Per ulteriori informazioni su INFICON, sui suoi prodotti e sulla rete mondiale di vendita e assistenza visitate il sito www.inficon.com.
MERCATI IN CUI OPERIAMO:
Precisione da
Laboratorio. Toolbox
Tough.®
HVAC, refrigerazione e
assistenza automobilistica
Bring the Lab
to the Sample™
Emergenza/Sicurezza/
Ambiente/Energie alternative/Petrolchimica
Controllo Qualità
Aria condizionata/
Refrigerazione/Settore automobilistico
Massimizzare produttività
e rendimenti
Solare/Semiconduttori/
Processi di rivestimento
a vuoto/Processi generici
a vuoto
PER VENDITE E ASSISTENZA
CONTATTARE IL NUMERO +051-0361054,
inviare una e-mail a [email protected]
oppure visitare il sito www.inficonservicetools.com
[email protected]
Per via dei miglioramenti continui apportati ai prodotti, le specifiche sono soggette a modifica senza alcun preavviso.
CO Check, D-TEK, GAS-Mate, Pilot, TEK-Mate, Vortex Dual e Whisper sono marchi registrati di INFICON.
TEK-Check e Wey-TEK sono marchi di INFICON. Tutti gli altri marchi appartengono ai rispettivi titolari.
eilf161e1
60
©2015 INFICON

INFICON Service Tools - Products

Transcript

Documenti analoghi

Ut Queant Laxis in nativitate S. Joannis Baptistae

El país de las mujeres

Il Decreto Legge n. 10 del 15 febbraio 2007, pubblicato in pari data

LINE 42

Across 1 imparare a leggere >> A******* a leer (8) 6

Poesie scelte - Angelo Ricotta

aprile 2014 - Famiglie in Rete

Bernart de Ventadorn

Jorge Boccanera Alessio Brandolini

Programma di Sala - Teatro Studio Assisi
