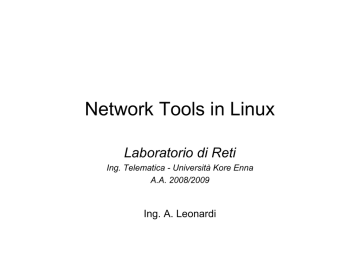

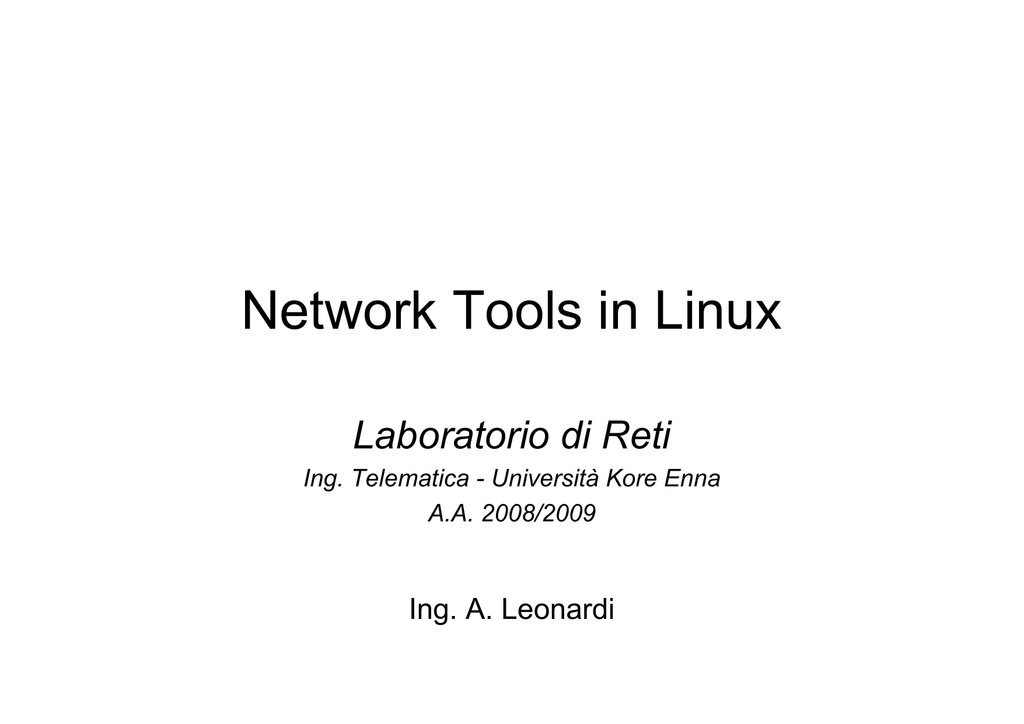

Network Tools in Linux

Network Tools in Linux
Laboratorio di Reti
Ing. Telematica - Università Kore Enna
A.A. 2008/2009
Ing. A. Leonardi
ICMP (1/2)
•  Protocollo che svolge funzioni di controllo per conto di IP
–  ping 192.168.0.20
–  la cui risposta può essere:
• 
• 
• 
• 
• 
64 bytes from 192.168.0.20: icmp_seq=1 ttl=64 time=0.056 ms
64 bytes from 192.168.0.20: icmp_seq=2 ttl=64 time=0.056 ms
.
.
.
–  Questo indica non solo che l'interfaccia interpellata sta
funzionando e risponde ai “ping”, ma che abbiamo anche
ricevuto 64 bytes, in un tempo di andata e ritorno di 0.056 ms.
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
ICMP (2/2)
•  Se uno dei nodi intermedi non riesce ad instradare il pacchetto di
“ping” (non esiste una regola di routing per instradare quel
pacchetto):
–  connect: Network is unreachable
•  Se la rete è raggiungibile, ma l'interfaccia non risponde:
–  From 192.168.0.1 icmp_seq=1 Destination Host Unreachable
•  # ping -R <indirizzo ip>
–  Permette di registrare il percorso seguito sia all'andata che al
ritorno. Saranno visualizzati tutti gli indirizzi IP coinvolti. Può
visualizzare al massimo 9 passaggi.
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
traceroute
•  Ricostruisce il percorso che effettua un
pacchetto verso la destinazione definitiva,
visualizzando il ritardo per ogni batch di
pacchetti (di solito 3) inviato.
•  Es:
–  traceroute nis.nsf.net.
traceroute to nis.nsf.net (35.1.1.48), 30 hops max, 38 byte
packet
1 helios.ee.lbl.gov (128.3.112.1) 19 ms 19 ms 0 ms
2 lilac-dmc.Berkeley.EDU (128.32.216.1) 39 ms 39 ms 19 ms
…
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
tcpdump
•  Tcpdump è uno strumento per l'analisi del
traffico che avviene nella rete fisica a cui si
è collegati.
•  per visualizzare traffico da/per <host>
– tcpdump host <indirizzo_ip_host>
•  per scegliere l’interfaccia
– tcpdump –l <nome_interfaccia>
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
Wireshark - Ethereal
•  Wireshark (precedentemente chiamato
Ethereal) è un software per analisi di
protocollo, o packet sniffer
•  Le funzionalità di Wireshark sono molto simili
a quelle di tcpdump, ma con un'interfaccia
grafica
•  Wireshark riesce a "comprendere" la struttura
di diversi protocolli di rete, è in grado di
individuare eventuali incapsulamenti,
riconosce i singoli campi e permette di
interpretarne il significato.
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
ssh (1/2)
•  OpenSSH è una suite indispensabile per la
gestione remota degli host
•  Per avviare il demone SSH
–  /etc/init.d/sshd start
•  Per collegarsi a un host remoto via SSH, è
sufficiente digitare:
–  ssh nomeutente@NOMEHOST
–  La prima volta comparira’ un messaggio relativo
alla chiave
•  l'host remoto sara’ aggiunto nel file
–  $HOME/.ssh/known_host
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
ssh (2/2)
•  Per copiare un file dalla postazione remota
(in cui ci si e’ loggati precedentemente),
bisogna utilizzare il programma scp.
•  scp /home/test/documenti/
prova.txt nomeutente@NOMEHOST:/
home/nomeutente/
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
iperf (1/2)
•  Iperf e’ un tool che permette di stimare le
performance di una rete
•  Consente di misurare la massima larghezza di
banda utilizzata in connessioni di tipo TCP o UDP,
attraverso la modulazione di vari parametri.
Fornisce in uscita dei rapporti su larghezza di
banda (bandwidth), jitter e perdita di datagrammi
(datagram loss).
•  Server mode
–  iperf –s
•  Client mode
–  iperf –c <host>
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
iperf (2/2)
•  iperf -s -u -p 80 -i 1
–  Server ascolta sulla porta 80, messaggi UDP
e riporta le misure ogni secondo
•  iperf –c <host> -u -p 80 -b
10000000 -t 10 –i 1
–  Client manda pacchetti UDP sulla porta 80,
defaul 1470 bytes, banda 10000000 b/s,
report ogni secondo
Ing. A. Leonardi - Laboratorio di Reti A.A. 2008/2009
