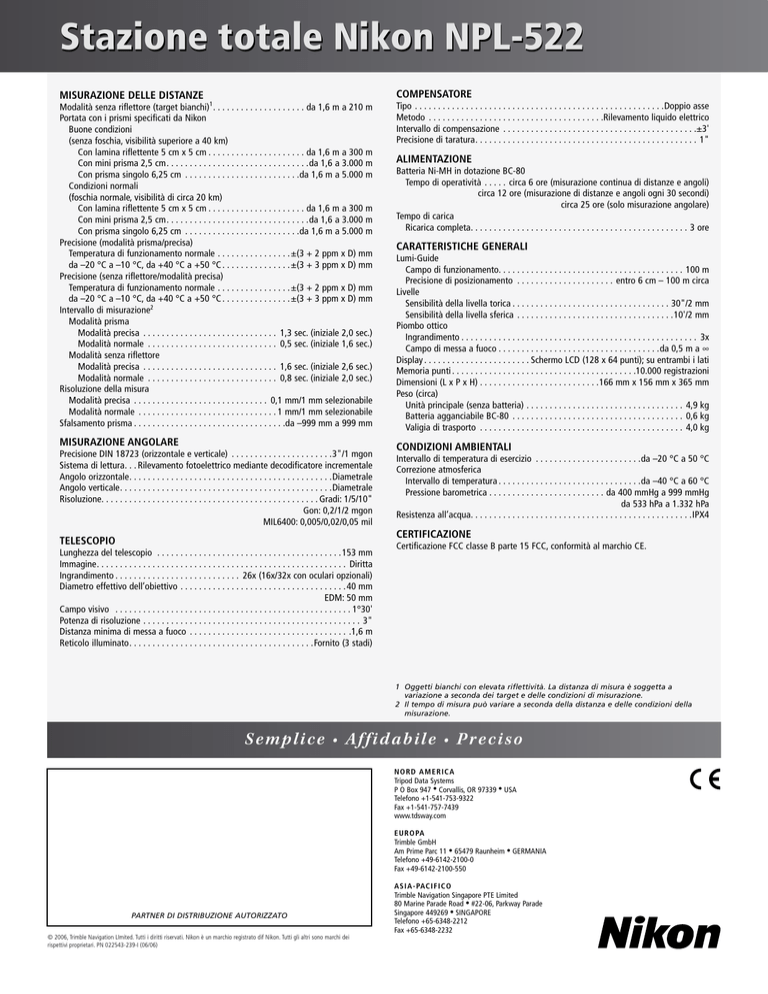

Stazione totale Nikon NPL-522

Stazione totale Nikon NPL-522
MISURAZIONE DELLE DISTANZE
Modalità senza riflettore (target bianchi)1. . . . . . . . . . . . . . . . . . . . . da 1,6 m a 210 m
Portata con i prismi specificati da Nikon
Buone condizioni
(senza foschia, visibilità superiore a 40 km)
Con lamina riflettente 5 cm x 5 cm. . . . . . . . . . . . . . . . . . . . . . da 1,6 m a 300 m
Con mini prisma 2,5 cm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . da 1,6 a 3.000 m
Con prisma singolo 6,25 cm . . . . . . . . . . . . . . . . . . . . . . . . . da 1,6 m a 5.000 m
Condizioni normali
(foschia normale, visibilità di circa 20 km)
Con lamina riflettente 5 cm x 5 cm. . . . . . . . . . . . . . . . . . . . . . da 1,6 m a 300 m
Con mini prisma 2,5 cm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . da 1,6 a 3.000 m
Con prisma singolo 6,25 cm . . . . . . . . . . . . . . . . . . . . . . . . . da 1,6 m a 5.000 m
Precisione (modalità prisma/precisa)
Temperatura di funzionamento normale. . . . . . . . . . . . . . . . ±(3 + 2 ppm x D) mm
da –20 °C a –10 °C, da +40 °C a +50 °C. . . . . . . . . . . . . . . ±(3 + 3 ppm x D) mm
Precisione (senza riflettore/modalità precisa)
Temperatura di funzionamento normale. . . . . . . . . . . . . . . . ±(3 + 2 ppm x D) mm
da –20 °C a –10 °C, da +40 °C a +50 °C. . . . . . . . . . . . . . . ±(3 + 3 ppm x D) mm
Intervallo di misurazione2
Modalità prisma
Modalità precisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,3 sec. (iniziale 2,0 sec.)
Modalità normale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,5 sec. (iniziale 1,6 sec.)
Modalità senza riflettore
Modalità precisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,6 sec. (iniziale 2,6 sec.)
Modalità normale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,8 sec. (iniziale 2,0 sec.)
Risoluzione della misura
Modalità precisa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,1 mm/1 mm selezionabile
Modalità normale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 mm/1 mm selezionabile
Sfalsamento prisma. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . da –999 mm a 999 mm
MISURAZIONE ANGOLARE
Precisione DIN 18723 (orizzontale e verticale) . . . . . . . . . . . . . . . . . . . . . . 3"/1 mgon
Sistema di lettura. . . Rilevamento fotoelettrico mediante decodificatore incrementale
Angolo orizzontale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diametrale
Angolo verticale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diametrale
Risoluzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gradi: 1/5/10"
Gon: 0,2/1/2 mgon
MIL6400: 0,005/0,02/0,05 mil
COMPENSATORE
Tipo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Doppio asse
Metodo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rilevamento liquido elettrico
Intervallo di compensazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±3'
Precisione di taratura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1"
ALIMENTAZIONE
Batteria Ni-MH in dotazione BC-80
Tempo di operatività . . . . . . circa 6 ore (misurazione continua di distanze e angoli)
circa 12 ore (misurazione di distanze e angoli ogni 30 secondi)
circa 25 ore (solo misurazione angolare)
Tempo di carica
Ricarica completa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 ore
CARATTERISTICHE GENERALI
Lumi-Guide
Campo di funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 m
Precisione di posizionamento . . . . . . . . . . . . . . . . . . . . . . entro 6 cm – 100 m circa
Livelle
Sensibilità della livella torica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30"/2 mm
Sensibilità della livella sferica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10'/2 mm
Piombo ottico
Ingrandimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3x
Campo di messa a fuoco. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . da 0,5 m a ∞
Display. . . . . . . . . . . . . . . . . . . . . . . Schermo LCD (128 x 64 punti); su entrambi i lati
Memoria punti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.000 registrazioni
Dimensioni (L x P x H). . . . . . . . . . . . . . . . . . . . . . . . . . 166 mm x 156 mm x 365 mm
Peso (circa)
Unità principale (senza batteria). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,9 kg
Batteria agganciabile BC-80 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,6 kg
Valigia di trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4,0 kg
CONDIZIONI AMBIENTALI
Intervallo di temperatura di esercizio . . . . . . . . . . . . . . . . . . . . . . . da –20 °C a 50 °C
Correzione atmosferica
Intervallo di temperatura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . da –40 °C a 60 °C
Pressione barometrica. . . . . . . . . . . . . . . . . . . . . . . . . . da 400 mmHg a 999 mmHg
da 533 hPa a 1.332 hPa
Resistenza all’acqua. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .IPX4
CERTIFICAZIONE
TELESCOPIO
Lunghezza del telescopio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 mm
Immagine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diritta
Ingrandimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 26x (16x/32x con oculari opzionali)
Diametro effettivo dell’obiettivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm
EDM: 50 mm
Campo visivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1°30'
Potenza di risoluzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3"
Distanza minima di messa a fuoco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1,6 m
Reticolo illuminato. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fornito (3 stadi)
Certificazione FCC classe B parte 15 FCC, conformità al marchio CE.
1 Oggetti bianchi con elevata riflettività. La distanza di misura è soggetta a
variazione a seconda dei target e delle condizioni di misurazione.
2 Il tempo di misura può variare a seconda della distanza e delle condizioni della
misurazione.
