Documentazione WinCC/WebUX -
1
___________________
WebUX - Descrizione
2
___________________
Uso di WebUX

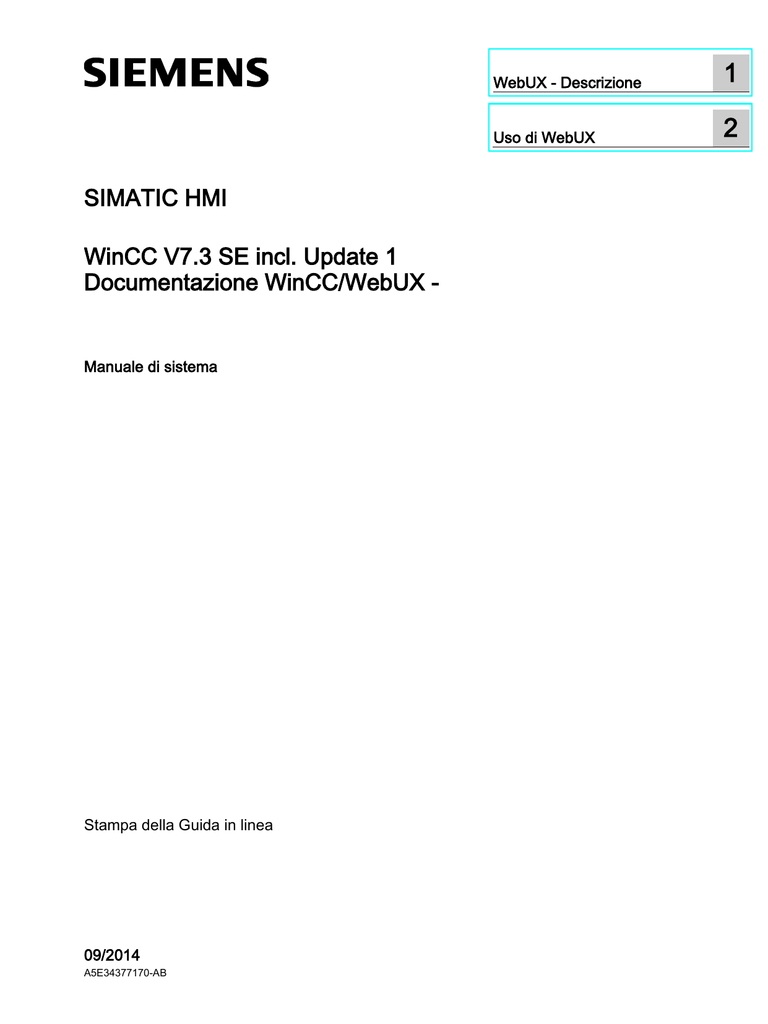

SIMATIC HMI
WinCC V7.3 SE incl. Update 1
Documentazione WinCC/WebUX Manuale di sistema
Stampa della Guida in linea
09/2014
A5E34377170-AB
Avvertenze di legge
Concetto di segnaletica di avvertimento
Questo manuale contiene delle norme di sicurezza che devono essere rispettate per salvaguardare l'incolumità
personale e per evitare danni materiali. Le indicazioni da rispettare per garantire la sicurezza personale sono
evidenziate da un simbolo a forma di triangolo mentre quelle per evitare danni materiali non sono precedute dal
triangolo. Gli avvisi di pericolo sono rappresentati come segue e segnalano in ordine descrescente i diversi livelli
di rischio.
PERICOLO
questo simbolo indica che la mancata osservanza delle opportune misure di sicurezza provoca la morte o gravi
lesioni fisiche.
AVVERTENZA
il simbolo indica che la mancata osservanza delle relative misure di sicurezza può causare la morte o gravi
lesioni fisiche.
CAUTELA
indica che la mancata osservanza delle relative misure di sicurezza può causare lesioni fisiche non gravi.
ATTENZIONE
indica che la mancata osservanza delle relative misure di sicurezza può causare danni materiali.
Nel caso in cui ci siano più livelli di rischio l'avviso di pericolo segnala sempre quello più elevato. Se in un avviso
di pericolo si richiama l'attenzione con il triangolo sul rischio di lesioni alle persone, può anche essere
contemporaneamente segnalato il rischio di possibili danni materiali.
Personale qualificato
Il prodotto/sistema oggetto di questa documentazione può essere adoperato solo da personale qualificato per il
rispettivo compito assegnato nel rispetto della documentazione relativa al compito, specialmente delle avvertenze
di sicurezza e delle precauzioni in essa contenute. Il personale qualificato, in virtù della sua formazione ed
esperienza, è in grado di riconoscere i rischi legati all'impiego di questi prodotti/sistemi e di evitare possibili
pericoli.
Uso conforme alle prescrizioni di prodotti Siemens
Si prega di tener presente quanto segue:
AVVERTENZA
I prodotti Siemens devono essere utilizzati solo per i casi d’impiego previsti nel catalogo e nella rispettiva
documentazione tecnica. Qualora vengano impiegati prodotti o componenti di terzi, questi devono essere
consigliati oppure approvati da Siemens. Il funzionamento corretto e sicuro dei prodotti presuppone un trasporto,
un magazzinaggio, un’installazione, un montaggio, una messa in servizio, un utilizzo e una manutenzione
appropriati e a regola d’arte. Devono essere rispettate le condizioni ambientali consentite. Devono essere
osservate le avvertenze contenute nella rispettiva documentazione.
Marchio di prodotto
Tutti i nomi di prodotto contrassegnati con ® sono marchi registrati della Siemens AG. Gli altri nomi di prodotto
citati in questo manuale possono essere dei marchi il cui utilizzo da parte di terzi per i propri scopi può violare i
diritti dei proprietari.
Esclusione di responsabilità
Abbiamo controllato che il contenuto di questa documentazione corrisponda all'hardware e al software descritti.
Non potendo comunque escludere eventuali differenze, non possiamo garantire una concordanza perfetta. Il
contenuto di questa documentazione viene tuttavia verificato periodicamente e le eventuali correzioni o modifiche
vengono inserite nelle successive edizioni.
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
GERMANIA
A5E34377170-AB
Ⓟ 2014 Con riserva di modifiche
Copyright © Siemens AG 2014.
Tutti i diritti riservati
Indice del contenuto
1
WebUX - Descrizione .............................................................................................................................. 5
2
Uso di WebUX ...................................................................................................................................... 11
Indice analitico ...................................................................................................................................... 15
Documentazione WinCC/WebUX Manuale di sistema, 09/2014, A5E34377170-AB
3
Indice del contenuto
4
Manuale di sistema, 09/2014, A5E34377170-AB
1
WebUX - Descrizione
Panoramica
WinCC WebUX offre una soluzione per il servizio e la supervisione del sistema di
automazione indipendente dal dispositivo e dal browser. Per la comunicazione sono possibili
soltanto collegamenti HTTPS sicuri con certificati SSL.
WinCC V7.3 SE incl. Update 1 supporta inizialmente una funzionalità ridotta per i terminali
mobili. Alcuni oggetti Graphics Designer non sono supportati. La funzione Global Script è
supportata senza accesso al sistema grafico, lo scripting locale sullo schermo invece no.
Differenza tra WebUX e WebNavigator
WebUX
WebNavigator
Si basa sugli standard di rete comunemente affermati
Si basa sulla tecnologia ActiveX di Microsoft
Può essere impiegato indipendentemente dal browser utilizzato
Supporta soltanto Microsoft Internet Explorer
Può essere utilizzato in una vasta gamma di dispositivi a prescindere
dal sistema operativo, ad es. smartphone, tablet e computer
Impiegabile soltanto sui sistemi Windows
Non richiede l'installazione di client
Richiede l'installazione di client
È sufficiente disporre di diritti utente standard
Per l'installazione è necessario disporre di diritti
di amministratore
Rappresentazione in WebUX
Le pagine WinCC e i control WinCC supportati vengono rappresentati nel browser di rete
con gli standard "HTML5" e "SVG":
● Gli elementi grafici vengono strutturati con elementi SVG.
● L'aggiornamento dinamico della pagina di processo avviene mediante un collegamento
permanente tra browser e server.
Nota
La rappresentazione indipendente dal browser impiegato è in singoli casi possibile.
Nelle diverse versioni dei browser sono eventualmente riscontrabili esigue differenze nella
rappresentazione e nell'interazione.
5
WebUX - Descrizione
Oggetti Graphic Designer supportati
● Tutti gli oggetti standard ad eccezione dell'oggetto "Connessione"
● I seguenti oggetti Smart:
– Finestra della pagina
– Campo I/O
– Oggetto di grafica
– Visualizzazione di stato
– Lista testi
– Testo a più righe
– Casella combinata
– Casella di riepilogo
● Tutti gli oggetti Windows
● Tutti gli oggetti tubolari
● WinCC AlarmControl è eseguibile come WinCC Alarm Web Control in WebUX con le
seguenti funzioni:
– Liste delle segnalazioni: Liste delle segnalazioni, lista degli archivi a breve termine,
lista degli archivi a lungo termine
– Blocchi di segnalazione salvo poche eccezioni
– Ordinamento standard
– Finestra di configurazione: sono disponibili alcune proprietà
– Impostazioni del filtro nella finestra di configurazione supportate in runtime
– Finestra delle proprietà con un numero ridotto di proprietà supportate
● WinCC OnlineTrendControl è eseguibile come WinCC OnlineTrend Web Control in
WebUX con le seguenti funzioni:
– Inserimento dati: Variabili di archivio e variabili online
– Diverse finestre delle curve
– Diversi assi dei valori e dei tempi
– Finestra delle proprietà con un numero ridotto di proprietà supportate
6
WebUX - Descrizione
Limitazioni rispetto a WinCC Runtime
Oggetti Graphic Designer non supportati:
● Oggetti predefiniti
– Connessione. Le dinamizzazioni di oggetti utente dinamizzati collegati tramite
l'oggetto "Connessione" non vengono rappresentate tramite le dinamizzazioni
WebUX. La connessione viene trattata come l'oggetto statico "Linea". Le estremità di
una linea devono essere configurate nello stesso modo.
● Oggetti Smart
– Finestra d'applicazione
– Control
– Elemento OLE
– Barre grafiche e barre 3D
– Istanza del faceplate
– .NET Control e WPF Control
– Visualizzazione raggruppata
● Non vengono supportati tutti gli ActiveX-Control in quanto gli ActiveX-Control dipendono
dal tipo di browser. Pertanto i control non funzionano su tutti i dispositivi e sistemi
operativi
WinCC AlarmControl è eseguibile come WinCC Alarm Web Control in WebUX ma non
supporta le seguenti funzioni:
● Liste delle segnalazioni
– Lista di disabilitazione
– Classifica
– Elenco delle segnalazioni soppresse
● Blocchi di segnalazione
– Ora legale / Ora solare
– Archiviazione
– Registrazione su protocollo
– Priorità di classe
– Frequenza
– Somma +/-, Somma +/*1, Somma +/*2, Somma +/+
– Media +/-, Media +/*1, Media +/*2, Media +/+
– Applica impostazioni del progetto
● Attivazione e disattivazione di segnalazioni
● Riconoscimento di un segnalatore centrale
● Lampeggio delle segnalazioni
7
WebUX - Descrizione
● Configurazione dei filtri in runtime
● Ordinamento dei dati di archivio utente delle segnalazioni visualizzate
● Esportazione dei dati di runtime
● Progettazione online in runtime
● Creazione di segnalazioni dell'operatore
● Autorizzazione dell'operatore per le funzioni tasto nella barra degli strumenti
● Sfogliare nella lista degli archivi a lungo termine
● Funzione di stampa
● Dinamizzazione di proprietà
● I contenuti delle colonne "Classe" e "Tipo" nonché "Data" e "Ora" vengono visualizzati in
una colonna
WinCC OnlineTrendControl è eseguibile come WinCC OnlineTrend Web Control in WebUX
ma non supporta le seguenti funzioni:
● Scala utente
● Rappresentazione delle curve:
– Pieno
– Valori limite
– Tipo di curva "Rappresenta valori"
● Esportazione dei dati di runtime
● Progettazione online in runtime
● Autorizzazione dell'operatore per le funzioni tasto nella barra degli strumenti
● Funzioni di zoom
● Funzioni righello e statistiche
● Selezione delle curve
● Dinamizzazione di proprietà
8
WebUX - Descrizione
Proprietà Graphic Designer non supportate:
● Nel campo I/O:
– "Cancella in caso di nuova immissione" (solo Internet Explorer)
– "Convalida ad immissione completa"
– "Cancella in caso di immissione non valida"
– "Comando del cursore"
● Oltre 512 voci non vengono visualizzate nei seguenti oggetti:
– Lista testi
● Nella lista testi:
– "Descrizione comando"
– "Comando del cursore"
– In caso di commutazione della lingua, i testi di un elenco collegati ad una variabile
appartenente al tipo di dati "Riferimento testo", non commutano nella lingua
impostata. I testi vengono visualizzati, come in precedenza, nella lingua del runtime
impostata nelle proprietà del computer.
● "Segnalazione dell'operatore"
● "Protocollo dell'operatore" nei seguenti oggetti:
– Campo I/O
– Lista testi
● Nella finestra della pagina:
– "Primo piano"
– "Fattore di scala"
– "Modalità finestra di dialogo"
– "Numero display"
– "Finestra di dialogo indipendente dalla pagina"
– "Configurazione di menu/barre degli strumenti"
● In "Testo a più righe" non è possibile eseguire inserimenti
● Nell'oggetto grafico e visualizzazione di stato:
– "Pagina colore trasparente" e "Immagine di base colore trasparente"
– "Pagina colore trasparente on" e "Immagine di base colore trasparente on"
9
WebUX - Descrizione
● I termini della linea non lampeggiano
● Tavolozza dei colori centrale e design globale. Vengono invece rappresentati i colori
progettati.
● "Stile WinCC". Viene invece rappresentato l'oggetto secondo le impostazioni
personalizzate.
● "Ombre globali". Le ombre non vengono disegnate.
● "Disegna bordo all'interno". Si disegna sempre all'interno.
Negli oggetti raggruppati la "Descrizione comando" non è supportata.
Il comando touch non è ottimizzato.
L'evento "Modifica focalizzazione" ha un comportamento diverso rispetto a WinCC Runtime.
Tutti gli oggetti non supportati vengono disattivati in WebUX.
Licenze
Il pacchetto di base WinCC/WebUX con una licenza WinCC WebUX Monitor integrata è già
in dotazione con WinCC.
I pacchetti di licenza presentano le differenze elencate nel seguito e operano parallelamente
sul server WinCC/WebUX:
● WinCC WebUX Monitor: L'utente ha il solo accesso in lettura
● WinCC WebUX Operate: L'utente ha accesso in lettura e in scrittura
I pacchetti di licenza sono impostati in 1, 5, 10, 50 e 100 client. Questi pacchetti sono
indipendenti dalla versione e possono essere combinati tra loro.
10
Uso di WebUX
2
Introduzione
Per utilizzare WinCC WebUX sui terminali è necessario innanzitutto configurare WebUX ed il
progetto WinCC.
Presupposti
● Installazione di Microsoft Internet Information Service (IIS).
● Installazione del sistema di base WinCC.
● Installazione del pacchetto del programma "WinCC WebUX".
● Installazione della licenza "WinCC WebUX".
11
Uso di WebUX
Configurazione di una pagina Web WebUX
Con il riavvio, dopo l'installazione di WinCC e WinCC WebUX, si apre WinCC WebUX
Configurator. WebUX Configurator consente di predisporre la configurazione standard per
l'impiego di WebUX nonché la configurazione di Internet Information Service. Alla prima
configurazione definire se si intende creare una nuova pagina Web standard oppure una
nuova cartella virtuale. Se IIS è già configurato, con WebUX Configurator modificare le
impostazioni del server Web esistente o della cartella virtuale.
1. Fare clic su "Applica configurazione". Viene predisposta la configurazione standard. Si
apre la finestra di dialogo "Configurazione IIS"
2. Indicare il nome della pagina Web.
3. Per utilizzare sul server esclusivamente la pagina Web WebUX, sarà necessario attivare
l'opzione "Configura nuova pagina web".
4. Alla voce "Port" indicare il numero di porta utilizzato per l'accesso. Per default è
impostata la porta HTTPS standard "443". Per selezionare un numero di porta diverso, al
momento della connessione al terminale è necessario indicare questo numero sulla barra
degli indirizzi del browser dopo il nome del server.
5. Il collegamento HTTPS richiede un certificato elettronico per il server. Scegliere una delle
seguenti possibilità:
– Scegliere un certificato già esistente.
– Creare un nuovo certificato:
1. Attivare l'opzione "Crea nuovo certificato".
2. Specificare un nome qualsiasi.
Con la conclusione della configurazione viene creato un certificato autofirmato. Il
certificato ha una validità di un anno.
– Installare un certificato a posteriori.
Informazioni dettagliate sono disponibili in Microsoft Support alla sezione
"Configurazione di un servizio HTTPS in IIS" (http://support.microsoft.com/kb/324069).
6. Se si intende configurare la pagina web come directory virtuale, sul sistema deve essere
già disponibile almeno una pagina web che abbia una codifica SSL attivata. Le pagine
web che corrispondono a questo criterio vengono visualizzate nella casella di riepilogo
"Seleziona pagina web subordinata" .
Selezionare una pagina web subordinata. Il numero di porta e le impostazioni SSL
vengono acquisiti da WebUX Configurator dalle impostazioni IIS.
Per accedere alla pagina Web, inserire nel browser l'URL ed il nome della directory
virtuale.
7. Fare clic su "OK".
8. Al termine delle operazioni di configurazione, fare clic su "Exit".
9. Dopo la configurazione è necessario eseguire il riavvio.
Per un'eventuale configurazione successiva è possibile aprire WinCC WebUX Configurator
selezionando "Siemens Automation > SIMATIC > WinCC > Tool > WinCC WebUX
Configuration Manager" dal menu di avvio.
12
Uso di WebUX
Configurazione del progetto WinCC per l'impiego di WebUX
La configurazione del progetto WinCC per l'impiego di WebUX avviene come indicato nel
seguito:
1. Le pagine WinCC devono essere predisposte per l'accesso WebUX.
Per ogni singola pagina da rappresentare, nelle proprietà dell'oggetto della pagina in
Graphics Designer, impostare su "Sì" la proprietà "Abilitato per il web" alla voce "Varie".
Le pagine vengono salvate nei formati "*.pdl" e "*.rdf".
2. In WinCC User Administrator è necessario creare o configurare utenti per WebUX.
Nelle proprietà dell'utente attivare l'opzione "WebUX", quindi selezionare per quest'ultimo
la pagina iniziale di WebUX.
Utilizzo di WebUX sul terminale
Presupposti:
● Installazione di una licenza "WinCC WebUX" sul server.
● Progetto WinCC in runtime.
Procedura:
1. Nella barra degli indirizzi del browser inserire l'indirizzo "https://<servername>"del server
WebUX.
Se non viene utilizzata la porta standard, indicare in URL il numero della porta, ad
es."https://<nomeserver>:<numeroporta>".
In caso di impiego di una cartella virtuale in luogo di una pagina Web, indicare in URL il
nome della cartella Web virtuale, ad es. "https://<nomeserver>/<nomedirectory>".
2. Inserire il nome utente e la password.
Nota
L'IIS di Windows 7 supporta al massimo 10 collegamenti e istanze. Se si supera questo
limite le istanze già collegate non sono più utilizzabili.
WebUX richiede più di un collegamento per volta. Per questo si possono collegare al
massimo 3 o 4 WebUX Client in Windows 7. Per applicazioni Web di questo tipo utilizzare in
generale un sistema operativo server.
13
Uso di WebUX
14
Indice analitico
W
WebUX
Configurazione di una pagina Web WebUX, 11
Licenze, 5
Panoramica, 5
Uso di WebUX, 11
15
Indice analitico
16

Documentazione WinCC/WebUX

Transcript

Documenti analoghi

Il convertitore di COPA-DATA importa i progetti di WinCC in zenon

WinCC V7.3: Uso di WinCC

Requisiti per l`installazione

WinCC: Uso di WinCC

WinCC - Giancarlo Mariani

WinCC V7.3: Uso di WinCC

tia portal - Giancarlo Mariani

WinCC V7.3: Uso di WinCC

Registrazione manuale DAO350

Da qui potete fare il della nostra brochure

simatic hmi - Siemens Support

WinCC/WebNavigator
