plug-in series

> plug-in series
Multistandard UHF TV Transmitters Band IV & V
> “Hot-pluggable Technology” which makes it possible
to extract the individual modules, without switching
off the transmitter that will continue to operate at
reduced power
> Maximum modularity and scalability of the system
from economical compositions “single exciter” to redundant custom compositions “double exciter”
> Extreme intrinsic redundancy of the entire transmitter in power supply unit, in exciters, in power modules
and cooling fans
> Excellent service continuity ensured by the high
number of power modules self-sufficient in active
redundancy
> Integrated automatic or manual changeover exciters
system
> Extremely safe operation: by pressing the emergency button is cutting the supply line to the various relay
switches
> “Hot-Pluggable Technology” che rende possibile estrar-
re i singoli moduli, senza spegnere il trasmettitore
che continuerà a funzionare a potenza ridotta
> Massima modularità e scalabilità del sistema a partire da composizioni economiche “singolo eccitatore”
fino a composizioni ridondanti personalizzate “doppio
eccitatore”
> Ridondanza estrema intrinseca dell’intero trasmettitore nell’alimentazione, negli eccitatori, nei moduli di
potenza e nelle ventole di raffreddamento.
> Eccellente continuità di servizio garantita dall’elevato numero dei moduli di potenza autosufficienti in
ridondanza attiva
> Scambio automatico o manuale integrato degli
eccitatori del sistema
> Estrema sicurezza operativa: premendo il pulsante
d’emergenza, si seziona la linea di alimentazione ai
vari teleruttori

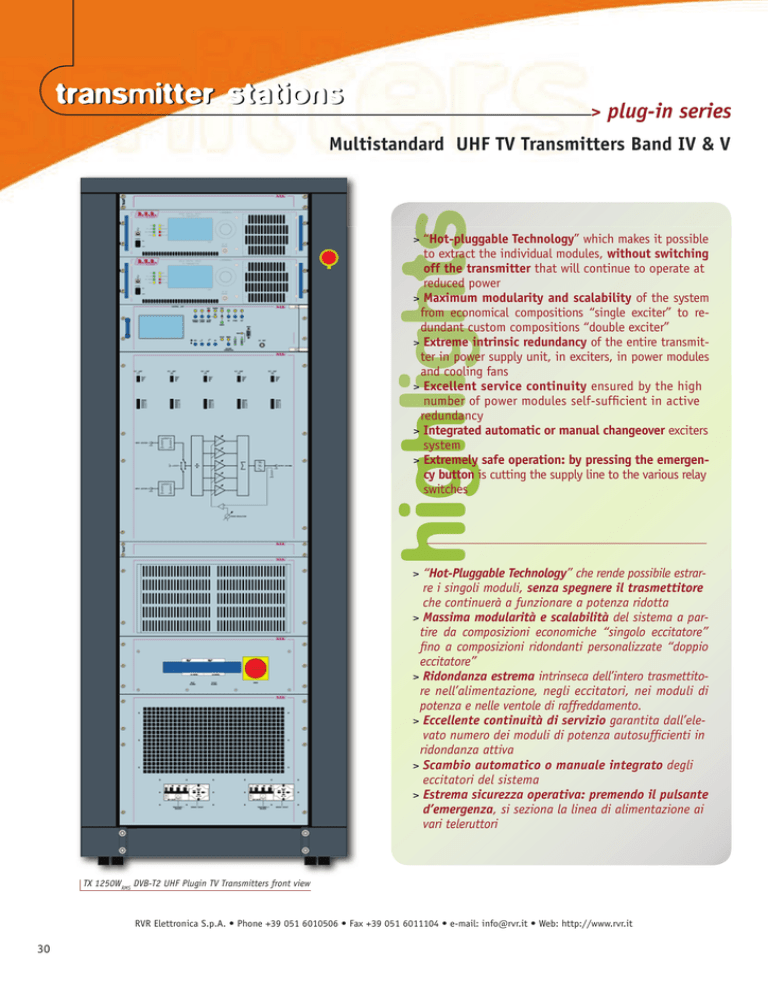

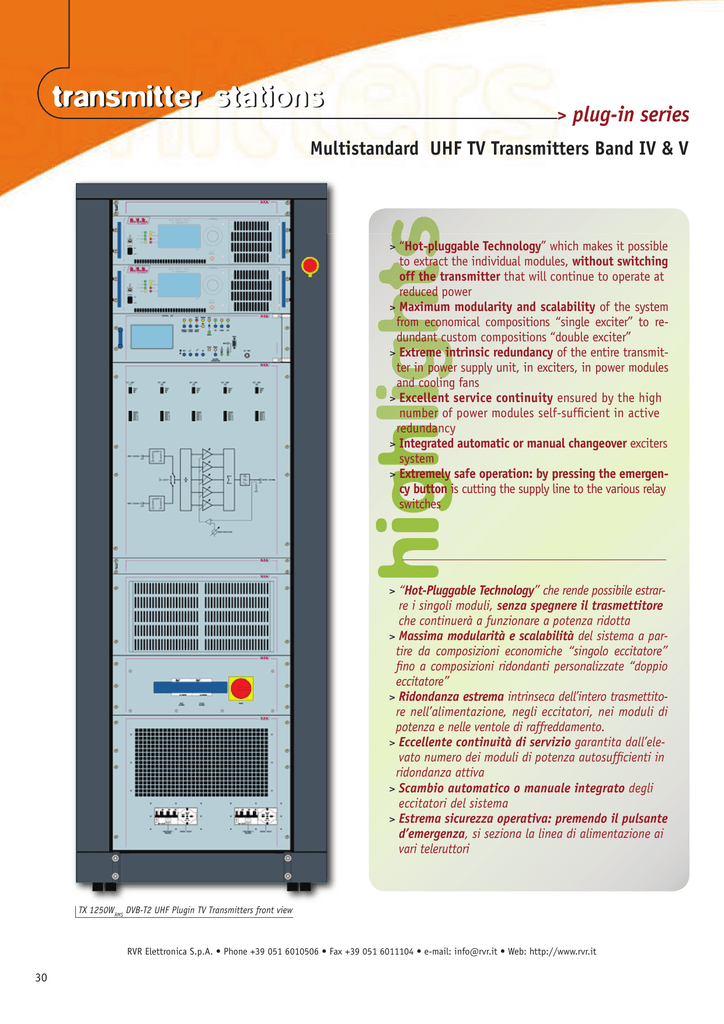

TX 1250WRMS DVB-T2 UHF Plugin TV Transmitters front view
RVR Elettronica S.p.A. • Phone +39 051 6010506 • Fax +39 051 6011104 • e-mail: [email protected] • Web: http://www.rvr.it
30
Features
> The apparatus also has the emergency button, which when
pressed instantly cutting the supply line to the various remote
control switches, so you have an instant cessation of all parties
subject to power while remaining operating the exciters, that
in a state of interlock view the damage without the risk of dangerous voltage.
> Exceptional ease of maintenance of the transmitter through
the use of technology “Hot-pluggable Technology” which
makes it possible to extract the individual modules, without
shutting off the transmitter that will continue to operate at
reduced power. This can be done safely for the maintainers and
without risk of damaging the module itself or the amplifier
through the control of the system and the RF connectors, power
and data exchange specially designed
transmitter stations
> The extreme redundancy is the intrinsic characteristic of the
entire transmitter: in the supply, in the exciters, in the power
modules and in the cooling fans.
> Each module includes a “switching mode” power supply that
regulates and stabilizes the voltage provided by the power supply
section and it is controlled by a microprocessor, connected via
an RS485 bus to the other microprocessor cards of the machine.
> Thanks to the modularity of the system can be realized economic
and redundant compositions on specific customer requirements and for every type of application.
> The high number of power modules self-sufficient and independent of one another ensures the maximum continuity of the
service.
> A large LCD panel lets you configure and control in a simple
and intuitive all the operating parameters of the machine.
Caratteristiche
> La ridondanza estrema, è la caratteristica intrinseca dell’intero
trasmettitore: nell’alimentazione, negli eccitatori, nei moduli di
potenza e nelle ventole di raffreddamento.
> Ogni modulo include un alimentatore “switching mode” che
regola e stabilizza la tensione di alimentazione fornita dalla sezione di alimentazione ed è controllato da una scheda a microprocessore, collegata tramite un bus di tipo RS485 alle altre
schede a microprocessore della macchina.
> Grazie alla modularità del sistema è possibile realizzare composizioni economiche e ridondanti su specifiche richieste del
cliente e per ogni tipologia di applicazione.
> L’elevato numero dei moduli di potenza autosufficienti e indipendenti tra loro garantisce la massima continuità di servizio
> Un’ampio pannello LCD consente di configurare e controllare in
maniera semplice ed intuitiva tutti i parametri di esercizio della
macchina.
> L’apparato dispone inoltre del pulsante d’emergenza, che se
premuto seziona immediatamente la linea di alimentazione ai
vari teleruttori, per cui si ha un arresto istantaneo di tutte le
parti soggette a potenza pur rimanendo operativi gli eccitatori,
che in stato di interlock visualizzano le avarie senza rischi di
tensioni pericolose.
> Eccezionale facilità di manutenzione del trasmettitore grazie
all’uso della tecnologia “Hot-Pluggable Technology” che rende
possibile estrarre i singoli moduli, senza spegnere il trasmettitore che continuerà a funzionare a potenza ridotta. Questa operazione può essere eseguita in tutta sicurezza per il manutentore e senza alcun rischio di danneggiare il modulo stesso o
l’amplificatore grazie al sistema di controllo ed ai connettori RF,
di alimentazione e di scambio dati appositamente studiati.
.
Ordering Information
Code
Description
__________________________________________________________________
ON REQUEST
The nominal characteristic of channel, modulation, power are
agreed with the customer in order phase.
ISO 9001:2000 certified since 2000
RVR Elettronica S.p.A.
Via del Fonditore, 2/2c
Zona Industriale Roveri • 40138 Bologna • Italy
Phone: +39 051 6010506 • Fax: +39 051 6011104
e-mail: [email protected] • web: http://www.rvr.it
31
