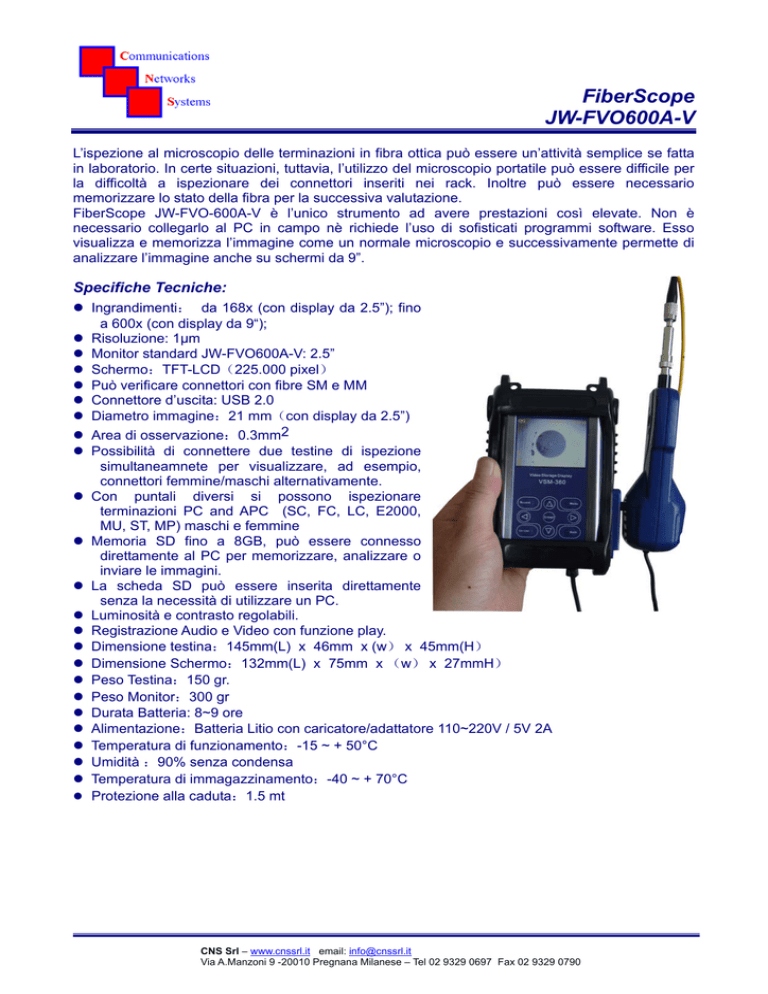

FiberScope JW-FVO600A-V

FiberScope
JW-FVO600A-V
L’ispezione al microscopio delle terminazioni in fibra ottica può essere un’attività semplice se fatta
in laboratorio. In certe situazioni, tuttavia, l’utilizzo del microscopio portatile può essere difficile per
la difficoltà a ispezionare dei connettori inseriti nei rack. Inoltre può essere necessario
memorizzare lo stato della fibra per la successiva valutazione.
FiberScope JW-FVO-600A-V è l’unico strumento ad avere prestazioni così elevate. Non è
necessario collegarlo al PC in campo nè richiede l’uso di sofisticati programmi software. Esso
visualizza e memorizza l’immagine come un normale microscopio e successivamente permette di
analizzare l’immagine anche su schermi da 9”.
Specifiche Tecniche:
z Ingrandimenti： da 168x (con display da 2.5”); fino
a 600x (con display da 9“);
z Risoluzione: 1µm
z Monitor standard JW-FVO600A-V: 2.5”
z Schermo：TFT-LCD（225.000 pixel）
z Può verificare connettori con fibre SM e MM
z Connettore d’uscita: USB 2.0
z Diametro immagine：21 mm（con display da 2.5”)
z Area di osservazione：0.3mm2
z Possibilità di connettere due testine di ispezione
simultaneamnete per visualizzare, ad esempio,
connettori femmine/maschi alternativamente.
z Con puntali diversi si possono ispezionare
terminazioni PC and APC (SC, FC, LC, E2000,
MU, ST, MP) maschi e femmine
z Memoria SD fino a 8GB, può essere connesso
direttamente al PC per memorizzare, analizzare o
inviare le immagini.
z La scheda SD può essere inserita direttamente
senza la necessità di utilizzare un PC.
z Luminosità e contrasto regolabili.
z Registrazione Audio e Video con funzione play.
z Dimensione testina：145mm(L) x 46mm x (w） x 45mm(H）
z Dimensione Schermo：132mm(L) x 75mm x （w） x 27mmH）
z Peso Testina：150 gr.
z Peso Monitor：300 gr
z Durata Batteria: 8~9 ore
z Alimentazione：Batteria Litio con caricatore/adattatore 110~220V / 5V 2A
z Temperatura di funzionamento：-15 ~ + 50°C
z Umidità ：90% senza condensa
z Temperatura di immagazzinamento：-40 ~ + 70°C
z Protezione alla caduta：1.5 mt
CNS Srl – www.cnssrl.it email: [email protected]
Via A.Manzoni 9 -20010 Pregnana Milanese – Tel 02 9329 0697 Fax 02 9329 0790
FiberScope
JW-FVO600A-V
Accessori forniti:
Nome
Descrizione funzionale
Quantità
JW-FVO-600A-V
Unità Base (Testina di ispezione fibra)
1
VSM-360
Unità Monitor per la visualizzazione e memorizzazione
(Include Guscio di Protezione in Gomma)
1
SD Memory Card
Scheda memoria SD da 1GB
1
SD Card Reader
Adattatore USB con lettore scheda memoria SD
1
2.5PC-M
FC/SC-F
Adattatore universale per ispezione di ferule per connettori PC
maschio: SC、FC、ST、E2000、D4、SMA ecc.
Adattatore per ispezione di ferule per connettori PC/FC e PC/SC
1
1
LC/MU-F
Adattatore per ispezione di ferule per connettori PC/LC e PC/MU
1
SC/APC-F
Adattatore per ispezione di ferule per connettori PC/SC e PC/APC
1
LC Adapter
Adattatore per ispezione di ferule per connettori PC/LC
1
Battery Charger
Adattatore/caricatore batterie di VSM-360
1
USB Cable
Cavo USB
1
Video cable
Cavo Video
1
Earphone
Auricolare
1
Manuale d’uso
Manuale d’uso in inglese
1
