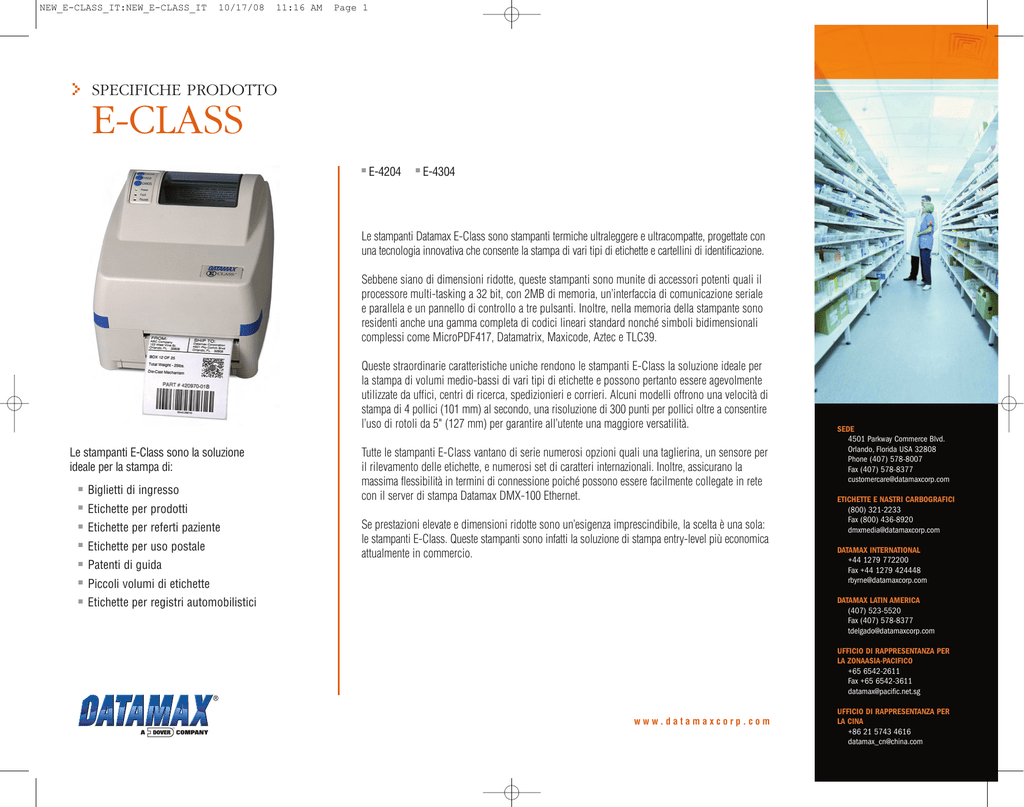

> SPECIFICHE PRODOTTO
E-CLASS
I
E-4204
I
E-4304
Le stampanti Datamax E-Class sono stampanti termiche ultraleggere e ultracompatte, progettate con
una tecnologia innovativa che consente la stampa di vari tipi di etichette e cartellini di identificazione.
Sebbene siano di dimensioni ridotte, queste stampanti sono munite di accessori potenti quali il
processore multi-tasking a 32 bit, con 2MB di memoria, un’interfaccia di comunicazione seriale
e parallela e un pannello di controllo a tre pulsanti. Inoltre, nella memoria della stampante sono
residenti anche una gamma completa di codici lineari standard nonché simboli bidimensionali
complessi come MicroPDF417, Datamatrix, Maxicode, Aztec e TLC39.
Queste straordinarie caratteristiche uniche rendono le stampanti E-Class la soluzione ideale per
la stampa di volumi medio-bassi di vari tipi di etichette e possono pertanto essere agevolmente
utilizzate da uffici, centri di ricerca, spedizionieri e corrieri. Alcuni modelli offrono una velocità di
stampa di 4 pollici (101 mm) al secondo, una risoluzione di 300 punti per pollici oltre a consentire
l’uso di rotoli da 5" (127 mm) per garantire all’utente una maggiore versatilità.
Le stampanti E-Class sono la soluzione
ideale per la stampa di:
I
Biglietti di ingresso
I
Etichette per prodotti
I
Etichette per referti paziente
I
Etichette per uso postale
I
Patenti di guida
I
Piccoli volumi di etichette
I
Etichette per registri automobilistici
Tutte le stampanti E-Class vantano di serie numerosi opzioni quali una taglierina, un sensore per
il rilevamento delle etichette, e numerosi set di caratteri internazionali. Inoltre, assicurano la
massima flessibilità in termini di connessione poiché possono essere facilmente collegate in rete
con il server di stampa Datamax DMX-100 Ethernet.
Se prestazioni elevate e dimensioni ridotte sono un’esigenza imprescindibile, la scelta è una sola:
le stampanti E-Class. Queste stampanti sono infatti la soluzione di stampa entry-level più economica
attualmente in commercio.
SEDE
4501 Parkway Commerce Blvd.
Orlando, Florida USA 32808
Phone (407) 578-8007
Fax (407) 578-8377
[email protected]
ETICHETTE E NASTRI CARBOGRAFICI
(800) 321-2233
Fax (800) 436-8920
[email protected]
DATAMAX INTERNATIONAL
+44 1279 772200
Fax +44 1279 424448
[email protected]
DATAMAX LATIN AMERICA
(407) 523-5520
Fax (407) 578-8377
[email protected]
UFFICIO DI RAPPRESENTANZA PER
LA ZONAASIA-PACIFICO
+65 6542-2611
Fax +65 6542-3611
[email protected]
www.datamaxcorp.com
TM
UFFICIO DI RAPPRESENTANZA PER
LA CINA
+86 21 5743 4616
[email protected]
NEW_E-CLASS_IT:NEW_E-CLASS_IT
10/17/08
11:16 AM
Page 2
> SPECIFICHE PRODOTTO
E-CLASS
VELOCITÀ DI STAMPA
RISOLUZIONE
ROTOLI SUPPORTI
E-4204
E-4304
4 IPS
4 IPS
203 DPI
300 DPI
5"
(127,0 mm)
5"
(127,0 mm)
TIPO DI STAMPANTE
Stampa termica diretta o trasferimento termico (opzionale)
MODULO CODICE A BARRE
Da 5 a 55 mil (203 dpi)/da 3,3 mil a 40 mil (300 dpi), dimensione “X” con orientamento a palizzata o a scala
LARGHEZZA SUPPORTO
ACCESSORI OPZIONALI PER LE STAMPANTI
DATAMAX E-CLASS:
1" – 4,3" (25,4 – 109,2 mm)
Supporti su rotolo o con piegatura a ventaglio, etichette per fustelli o la stampa in continuo, etichette/biglietti perforati o per la stampa in continuo
LUNGHEZZA SUPPORTO
0,375" – 24" (9,5 – 609,6 mm)
SPESSORE SUPPORTO
0,0025" – 0,0100" (0,0635 – 0,254mm)
RILEVAMENTO SUPPORTI
Sensore regolabile per il rilevamento della finestra “trasparente” delle etichette con pellicola protettiva per fustelli e cartellini; sensore a riflessione
sinistro per supporti con striscia nera di rilevamento
RETROALIMENTAZIONE ETICHETTE
Utilizzabile con taglierina opzionale
NASTRI
Nastri per uso industriale di larghezza standard, bobina nastro da 0,5" (13 mm), lunghezza da 361' (110 m)
STRUTTURA
Metallo, con oblò superiore trasparente per consentire un controllo più agevole della quantità di supporti disponibili per la stampa
CODICI A BARRE
Codice 3 di 9, UPC-A, UPC-E, Interleaved 2/5, Codice 128, EAN-8, EAN-13, HIBC, Codabar, Plessey, aggiunte di 2 e 5 cifre UPC, Codice 93,
Postnet, Codice UCC/EAN 128, Telepen, UPS MaxiCode, FIM, PDF417, USD-8, Datamatrix, Codice QR, Aztec, TLC 39 e Micro PDF417
CARATTERI RESIDENTI
Dieci caratteri alfanumerici da 0,08" (2 mm) a 0,25" (6 mm), compresi i caratteri OCR-A, OCR-B e CG Triumvirate™ smooth di AGFA®.
TIPI DI CARATTERI SCARICABILI
True-Type, AGFA® Intellifont™, Bitmap
SET DI CARATTERI
IBM® Modificato Code Page 850; comprensivo di caratteri per l’inglese e la maggior parte delle lingue europee, scandinave e dei paesi di lingua spagnola
ESPANSIONE/ROTAZIONE CARATTERI
Tutti i caratteri possono essere espansi verticalmente o orizzontalmente fino a 24x, i caratteri e la grafica possono essere stampati in quattro direzioni:
0°, 90°, 180° e 270°
GRAFICA SUPPORTATA
File PCX, .BMP e .IMG
CAMPI DI INVERSIONE/
MIRRORING IMMAGINI
Tutti i caratteri o i campi grafici possono essere stampati in modalità normale o inversa
MEMORIA
2MB DRAM; 1MB Flash
INTERFACCE
TRASFERIMENTO TERMICO
I
SENSORE RILEVAMENTO ETICHETTA
I
ESPANSIONE PER MEMORIA FLASH
I
TAGLIERINA PER SUPPORTI LEGGERI
I
SUPPORTO DI ALIMENTAZIONE ESTERNO
I
TAGLIERINA STANDARD
I
SERVER DI STAMPA DMX100 ETHERNET
I
SENSORE REGOLABILE PER IL RILEVAMENTO SUPPORTI
w w w . d a t a m a x c o r p . c o m
TIPO DI SUPPORTO
I
USB, Porta parallela Centronics®, RS232 da 600 a 38.400 BPS
DRIVER WINDOWS
Usato per creare formati etichetta con pressoché qualsiasi programma basato su Windows®. Il driver è compreso nel CD degli accessori Datamax o
può essere scaricato dal sito Web www.datamaxcorp.com
ALIMENTAZIONE
Alimentatore esterno; al momento dell’ordine è necessario specificare il tipo di alimentatore e cavo di alimentazione richiesti
TEMPERATURA D’ESERCIZIO
Da 40°F a 95°F (da 4°C a 35°C)
DIMENSIONI
7,05" (altezza) x 8,77" (larghezza) x 10" (profondità) (179 mm x 223 mm x 254 mm)
PESO
5,2 libbre (2,4 kg)
®
Conforme alle norme di sicurezza UL, CSA e TUV-GS, alle norme FCC sulle emissioni per i dispositivi di Classe A e ai requisiti per il marchio CE. Questa scheda dati ha uno scopo puramente informativo.
DATAMAX NON RICONOSCE ALCUNA GARANZIA ESPRESSA O IMPLICITA IN RELAZIONE AL CONTENUTO DEL PRESENTE DOCUMENTO. Le specifiche sono soggette a modifiche senza preavviso. Tutti
i marchi di fabbrica sono proprietà dei rispettivi proprietari. ©2008 DATAMAX BAR CODE PRODUCTS CORPORATION. Tutti i diritti riservati. Datamax è una società certificata ISO 9001.
Rev. 10/08
TM
Mark2_ITA vf.qxd:M-Class - Mark2
4/24/08
12:23 PM
Page 1
> CARATTERISTICHE TECNICHE
DEL PRODOTTO
M-CLASS
I
M-4206
I
M-4210
I
M-4308
La nuova stampante industriale compatta Datamax M-Class è resistente e versatile, e fornisce
una stampa di altissima precisione, oltre a standard flessibili per soddisfare le moderne necessità
lavorative. L’ingombro minimo della M-Class la rende un prodotto ideale per gli utenti che
necessitano di una stampante industriale, ma che devono far fronte a limiti di spazio. Il design
modulare della M-Class rende semplice la manutenzione e la sostituzione dei componenti e il
suo design flessibile permette di aggiungere una varietà di opzioni sul campo. La M-class sta
diventando velocemente una delle stampanti industriali più richieste per le seguenti ragioni:
I
I
LA M-Class offre:
I
Design flessibile integrato
I
Ingombro minimo per spazi limitati
I
Stampa precisa ed accurata e massima resistenza
Possibilità di produrre etichette e stampe di
qualsiasi dimensione
I
Costo totale più basso fra le stampanti della
sua categoria
Il design modulare riduce al massimo il tempo
di fermo per manutenzione, aumentando la
produttività per l’utente
I
Costo totale ridotto con componenti chiave di facile manutenzione
Ampia gamma di connettività per soddisfare le necessità delle applicazioni più diverse e per
una facile integrazione in qualsiasi rete
Progettata per utenti di qualsiasi livello con un display grafico LCD moderno e facile
da utilizzare che consente la visualizzazione dei menu e il controllo delle varie funzioni
della stampante
Configurazione UHF e HF RFID per risolvere le necessità correnti o future, a protezione
del vostro investimento
La M-Class è stata specificamente studiata per gli ambiti commerciale e industriale dove si
utilizzano le stampanti termiche come il settore sanitario, l’industria leggera, la vendita al dettaglio
e le spedizioni. Le caratteristiche di alta qualità, le prestazioni e la grande affidabilità rendono la
M-Class la soluzione migliore per qualità e prezzo fra tutte le stampanti sul mercato.
SEDE LEGALE
4501 Parkway Commerce Blvd.
Orlando, Florida USA 32808
Tel. (407) 578-8007
Fax (407) 578-8377
[email protected]
DATAMAX LABELS AND RIBBONS
Tel. (800) 321-2233
Fax (800) 436-8920
[email protected]
DATAMAX LATIN AMERICA
Tel. (407) 523-5520
Fax (407) 578-8377
[email protected]
DATAMAX INTERNATIONAL
Tel. +44 1279 772200
Fax +44 1279 424448
[email protected]
DATAMAX ASIA-PACIFIC
UFFICIO DI RAPPRESENTANZA
Tel. +65 -6542 -2611
Fax +65 -6542 -3611
[email protected]
www.datamaxcorp.com
TM
DATAMAX CHINA
UFFICIO DI RAPPRESENTANZA
Tel. +86 10 64969313
Mark2_ITA vf.qxd:M-Class - Mark2
4/24/08
12:23 PM
Page 2
> CARATTERISTICHE TECNICHE DEL PRODOTTO
M-CLASS
FUNZIONALITÀ OPZIONALI DATAMAX M-CLASS:
VELOCITÀ DI STAMPA
RISOLUZIONE
LARGHEZZA DI STAMPA
LARGHEZZA DEI SUPPORTI
MEMORIA
PROCESSORE
M-4206
M-4210
M-4308
6 IPS
10 IPS
8 IPS
203 DPI
203 DPI
300 DPI
4,25" (108mm)
4,25" (108mm)
4,25" (108mm)
0,75" – 4,65" (19mm – 118 mm)
0,75" – 4,65" (19mm – 118 mm)
0,75" – 4,65" (19mm – 118 mm)
8MB DRAM; 4MB Flash
16MB DRAM; 8MB Flash
16MB DRAM; 8MB Flash
Dragonball 100Mhz
Dragonball 150Mhz
Dragonball 150Mhz
I
TRASFERIMENTO TERMICO
I
SENSORE DI PRESENZA ETICHETTA
I
PEEL AND PRESENT (spellicolatore)
I
RIAVVOLGIMENTO INTERNO
I
TAGLIERINA
I
DISPLAY
Display grafico LCD 128 x 64
CAPACITÀ DEL RULLO DI ALIMENTAZIONE
Diametro esterno 8" (203 mm) su un’anima di 3,0" (76,2 mm); 7" (178mm) su un’anima di 1,5" (38mm). Il materiale piegato a ventaglio
è inserito dal retro della stampante.
TIPO STAMPANTE
MOZZO CONVERTIBILE ROTANTE da 3"(76mm) / 1,5"(40mm)
(M-4206)
I
4MB FLASH DI MEMORIA AD ESPANSIONE (M-4206)
I
64MB FLASH DI MEMORIA AD ESPANSIONE (M-4210 & M-4308)
I
ABILITAZIONE PER MCL (M-4210 & M-4308)
I
RFID -UHF & HF (M-4210 & M-4308)
I
CONNETTIVITA’ ETHERNET VIA CAVO
Termica diretta, trasferimento termico opzionale
Da 5 mil a 55 mil (203dpi); da 3,3 mil a 40 mil (300dpi); dimensione “X” in barriera ottica e orientamenti a scala
TIPO DI SUPPORTO
Materiali alimentati a rullo o piegati a ventaglio, fustellati o etichette a modulo continuo; stock di cartellini/biglietti perforati o a modulo continuo
LUNGHEZZA DI STAMPA
0,25" – 99" (6mm – 2.475mm)
SPESSORE DEI SUPPORTI
0,0025" – 0,0100" (0,0635mm – 0,254mm)
SUPPORTO
Staffa in metallo (M-4206); mozzo convertibile rotante per anime dal diametro di 3"(76mm) e 1,5"(40mm) (M-4210 & M-4308).
I
CONNETTIVITÀ ETHERNET WIRELESS
RILEVAMENTO DEI SUPPORTI
“In trasparenza” per etichette e cartellini fustellati con rivestimento di rinforzo. Sensore a riflettenza per supporti per etichette con
contrassegno nero
I
INTERFACCIA HOST USB (M-4210 & M-4308)
BACKFEED ETICHETTA
Da utilizzare con taglierina opzionale o con il sensore di presenza etichetta
I
SUPPORTO FONT HANGUL, CINESE SEMPLIFICATO E KANJI
NASTRI
Larghezze di nastro standard; anima del nastro 1" (25mm), lunghezza 1476’ (450M)
CARROZZERIA
In metallo, con finestrella laterale per un facile controllo dei livelli di alimentazione
CODICI A BARRE
Codice 3 di 9, UPC-A, UPC-E, Interfogliati 2 di 5, Codice 128, EAN-8, EAN-13, HIBC, Codabar, Plessey, addendum UPC a 2 e 5 cifre, Codice 93,
Postnet, UCC/EAN Codice 128, Telepen, UPS MaxiCode, FIM, PDF417, USD-8, Datamatrix, Codice QR, Aztec, TLC 39, Micro PDF417, RSS
FONT SUPPORTATI
Dieci font alfanumerici da 0,03" (0,9mm) a 0,25" (6mm), compresi OCR-A, OCR-B, CG Triumvirate ™ Smooth font AGFA®. Font residenti
scalabili (M-4208 e M-4306)
TIPI DI CARATTERI SCARICABILI
TrueType, AGFA® Intellifont™, Bitmap SERIE DI CARATTERI UTF8 (Unicode Standards 4.0/ 5.0) con accesso all’intera serie di caratteri Unicode,
IBM® modificati, Code Page 850; include i caratteri per l’inglese e per la maggior parte delle lingue europee, scandinave e ispaniche. I font
scalabili possono essere usati con più di 50 serie di caratteri presenti nel sistema.
ESPANSIONE/ROTAZIONE FONT
Tutti i font possono essere espansi in verticale e in orizzontale fino a un ingrandimento di 24x; i font e i simboli grafici possono essere stampati
in quattro direzioni: 0°, 90°, 180° e 270°
FORMATI GRAFICI SUPPORTATI
File .PCX, .BMP e .IMG
CAMPI INVERTITI/IMMAGINI SPECULARI
È possibile stampare tutti i font o i campi grafici normalmente o in forma speculare
INTERFACCE
USB, Centronics® IEEE 1284 Porta parallela, RS232 da 1200 fino a 38.400 BPS
DRIVER WINDOWS®
Serve per la creazione di formati di etichette con qualsiasi programma basato su Windows®. Compreso su supporto CD Datamax Accessories
o tramite il nostro sito web: www.datamaxcorp.com
REAL TIME CLOCK
Il real time clock di bordo registra il numero di ore di utilizzo, i pollici stampati, l’ora e la data (soltanto sul modello M-4210 & M-4308)
ALIMENTAZIONE
Ad auto-rilevamento 90 - 132 o 180 - 264 VAC @ 47 – 63 Hz; specificare il cavo appropriato al momento dell’ordine
TEMPERATURA DI ESERCIZIO
Da 40°F a 95°F (da 4°C a 35°C)
INGOMBRO
10,21" H x 10,10" L x 18,19" P (259mm H x 257mm L x 462mm P) PESO 27,0 lbs. (12,2kg)
w w w . d a t a m a x c o r p . c o m
MODULO PER CODICE A BARRE
Realizzato in conformità con le norme di sicurezza UL, canadesi ed europee, lo standard di Classe A FCC per le emissioni e il Marchio CE. La presente scheda
tecnica viene fornita ad esclusivo scopo informativo. CON QUESTO COMPENDIO DATAMAX NON FORNISCE ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA.
Le caratteristiche tecniche sono soggette a variazioni senza obbligo di notifica. Tutti i marchi sono di proprietà dei rispettivi titolari. ©2008 DATAMAX BAR CODE
PRODUCTS CORPORATION. Tutti i diritti sono riservati. Datamax è una società certificata ISO 9001.
Rev. 4/08
TM
> SPECIFICHE PRODOTTO
I-CLASS
n
I-4208
n
I-4308
n
I-4212
n
I-4406
n
I-4604
Le stampanti Datamax I-Class sono tra le stampanti termiche per uso industriale più complete ed
economiche disponibili in commercio.
Oltre ad essere progettate in base a criteri di qualità e di alta tecnologia, queste stampanti vantano
un design modulare resistente e leggero che aumenta la loro durata nel tempo grazie anche ad una
struttura esterna in alluminio stampato ad alta precisione. Tutti i modelli sono muniti di processore
a 32 bit, con memoria standard da 8 o 16 MB per rendere la formattazione e la stampa delle etichette
iniziali ancora più veloce.
Le stampanti I-Class sono la soluzione
ideale per la stampa di:
n
Etichette di conformità
n
Etichette per i prodotti in entrata e uscita
n
Etichette per identificazione dei prodotti
n
Etichette per prodotti farmaceutici
n
Etichette per magazzino
n
Etichette per il controllo delle scorte
n
Etichette per la stampa ad alta risoluzione
Queste stampanti offrono un numero molto maggiore di funzioni di facile uso rispetto a qualsiasi
altra stampante della loro classe, poiché assicurano risoluzioni di stampa fino a 600 punti per
pollice e velocità fino a dodici pollici al secondo. Inoltre, sono munite di serie di un’interfaccia
utente con pannello frontale, di un diagramma di caricamento goffrato per i supporti e il nastro,
di un mozzo pieghevole per il nastro e di un meccanismo di stampa appositamente progettato
per facilitare il caricamento dei supporti. Il rivoluzionario design modulare di queste stampanti
consente l’installazione della maggior parte degli accessori e delle opzioni direttamente in loco,
per permettere agli utenti di adattare la stampante alle loro esigenze in continua evoluzione con
la massima flessibilità e di sfruttare al meglio il loro investimento.
Le stampanti I-Class sono la soluzione ideale per numerose applicazioni critiche che richiedono
la stampa di codici a barre e possono essere pertanto utilizzate nell’industria manifatturiera, nei
magazzini o presso spedizionieri e corrieri. Le stampanti I-Class vengono infatti ampiamente
utilizzate da grandi multinazionali in tutti quei casi in cui è necessario stampare codici a barre
bidimensionali per le etichette di conformità, per l’identificazione di parti di piccole dimensioni o di
prodotti. Tuttavia, queste stampanti sono state adottate anche da molte altre organizzazioni, piccole
e grandi, di tutto il mondo grazie soprattutto al loro design modulare e alla loro facilità d’uso.
Se affidabilità, semplicità e prestazioni elevate sono esigenze imprescindibili, la scelta è una sola:
le stampanti Datamax I-Class. Queste stampanti sono infatti tra le stampanti termiche per uso
industriale più economiche, affidabili e resistenti disponibili in commercio.
www.datamaxcorp.com
SEDE
4501 Parkway Commerce Blvd.
Orlando, Florida USA 32808
Phone (407) 578-8007
Fax (407) 578-8377
[email protected]
ETICHETTE E NASTRI CARBOGRAFICI
(800) 321-2233
Fax (800) 436-8920
[email protected]
DATAMAX INTERNATIONAL
+44 1279 772200
Fax +44 1279 424448
[email protected]
DATAMAX LATIN AMERICA
(407) 523-5520
Fax (407) 578-8377
[email protected]
UFFICIO DI RAPPRESENTANZA PER
LA ZONAASIA-PACIFICO
+65 6542-2611
Fax +65 6542-3611
[email protected]
UFFICIO DI RAPPRESENTANZA PER
LA CINA
+86 21 64952882
[email protected]
> SPECIFICHE PRODOTTO
I-CLASS
VELOCITÀ DI STAMPA
RISOLUZIONE
LARGHEZZA DI STAMPA
I-4208
I-4308
I-4212
I-4406
I-4604
8 IPS (200 mm/sec.)
8 IPS (200 mm/sec.)
12 IPS (300 mm/sec.)
6 IPS (150 mm/sec.)
4 IPS (100 mm/sec.)
203 DPI
300 DPI
203 DPI
406 DPI
600 DPI
n
TRASFERIMENTO TERMICO
4,10"
(104 mm)
4,16"
(105,7 mm)
4,10"
(104 mm)
4,10"
(104 mm)
4,16"
(105,7mm)
n
RILEVAMENTO E RIMOZIONE RIVESTIMENTO
n
CONNETTORE DMXNet Ethernet
n
TAGLIERINA PER SUPPORTI LEGGERI
n
SCHEDA DI ESPANSIONE CARATTERI
LUNGHEZZA DI STAMPA*
0,25" – 99"
(6,35 mm – 2475,6 mm)
0,25" – 99"
(6,35 mm – 2475,6 mm)
0,25" – 99"
(6,35 mm – 2475,6 mm)
0,25" – 84"
(6,35 mm – 2133,6 mm)
0,25" – 55"
(6,35 mm – 1397,0 mm)
MEMORIA
1MB Flash; 8MB SDRAM
2MB Flash; 16MB SDRAM
2MB Flash; 16MB SDRAM
2MB Flash; 16MB SDRAM
2MB Flash; 16MB SDRAM
* La lunghezza di stampa varia a seconda della stampante
ACCESSORI OPZIONALI PER LE STAMPANTI
DATAMAX I-CLASS:
TIPO DI STAMPANTE
Stampa termica diretta o trasferimento termico (opzionale)
n
INTERFACCIA USB
MODULO CODICE A BARRE
Da 5 a 150 mil (203 dpi), da 3,3 mil a 150 mil (300 dpi), da 2,5 a 150 mil (406 dpi), da 1,6 a 150 mil (600 dpi), dimensione “X” con orientamento a
palizzata o a scala
n
TAGLIERINA STANDARD
LARGHEZZA SUPPORTO
1” -4,65” (25,4 -118,11 mm)
n
FIRMWARE ILPC -CG TIMES™
TIPO DI SUPPORTO
Supporti su rotolo o con piegatura a ventaglio, etichette per fustelli o la stampa in continuo, etichette/biglietti perforati o per la stampa in continuo
SPESSORE SUPPORTO
0,0025” – 0,0100” (0,0635 – 0,254 mm)
n
INTERFACCIA RS-422*
RILEVAMENTO SUPPORTI
Sensore regolabile per il rilevamento della finestra “trasparente” delle etichette con pellicola protettiva per fustelli; sensore a riflessione per supporti
con striscia nera di rilevamento
n
RIAVVOLGIMENTO INTERNO
n
SCHEDA DI ESPANSIONE I/O
n
INTERFACCIA TWINAX/COAX
n
SENSORE RILEVAMENTO ETICHETTA
n
SCANNER LINEARE
n
SUPPORTO PER I CARATTERI IN HANGUL,
CINESE SEMPLIFICATO E KANJI
ROTOLO SUPPORTI
8” (203 mm) diametro massimo su bobina da 1,5" – 3" (38 – 76 mm); i supporti con piegatura a ventaglio possono essere alimentati dal retro della stampante
MOZZI PER SUPPORTI ROTANTI
Mozzi standard da 3" (75 mm) e 1,5" (38 mm), opzionale da 40 mm
RETROALIMENTAZIONE ETICHETTE
Utilizzabile con taglierina opzionale
NASTRI
Nastri per uso industriale di larghezza standard, bobina nastro da 1" (25 mm), lunghezza da 1968' (600 m)
STRUTTURA
Metallo, con oblò laterale trasparente per consentire un controllo più agevole della quantità di supporti disponibili per la stampa
CODICI A BARRE
Codice 3 di 9, UPC-A, UPC-E, Interleaved 2/5, Codice 128, EAN-8, EAN-13, HIBC, Codabar, Plessey, aggiunte di 2 e 5 cifre UPC, Codice 93,
Postnet, Codice UCC/EAN 128, Telepen, UPS MaxiCode, FIM, PDF417, USD-8, Datamatrix, Codice QR, Aztec, TLC 39 e Micro PDF417
CARATTERI RESIDENTI
Dieci caratteri alfanumerici da 0,035” (0,89mm) a 0,64” (16,26mm), compresi i caratteri OCR-A, OCR-B e CG Triumvirate™ nonché il carattere
scalabile CG Triumvirate Bold Condensed™ smooth di AGFA®.
TIPI DI CARATTERI SCARICABILI
True-Type, AGFA® Intellifont™, Bitmap
SET DI CARATTERI
IBM® Modificato Code Page 850; comprensivo di caratteri per l’inglese e la maggior parte delle lingue europee, scandinave e dei paesi di lingua spagnola
ESPANSIONE/ROTAZIONE CARATTERI
Tutti i caratteri possono essere espansi verticalmente o orizzontalmente fino a 24x, i caratteri e la grafica possono essere stampati in quattro direzioni:
0°, 90°, 180° e 270°
GRAFICA SUPPORTATA
File PCX, .BMP e .IMG
CAMPI DI INVERSIONE/
MIRRORING IMMAGINI
Tutti i caratteri o i campi grafici possono essere stampati in modalità normale o inversa
INTERFACCE
Porta parallela Centronics®, conforme a IEEE 1284 e RS232 da 2.400 a 38.400 BPS; Ethernet opzionale, USB e Twinax/Coax
DRIVER WINDOWS ®
Usato per creare formati etichetta con pressoché qualsiasi programma basato su Windows ®. Il driver è compreso nel CD degli accessori Datamax o
può essere scaricato dal sito Web www.datamaxcorp.com
ALIMENTAZIONE
Commutazione automatica da 90 – 132 V c.a./ 180 – 264 V c.a. @ 47 – 63 Hz; al momento dell’ordine è necessario specificare il tipo di cavo di
alimentazione richiesto
TEMPERATURA D’ESERCIZIO
Da 32° a 100°F (da 0°C a 38°C)
DIMENSIONI
12,70" (altezza) x 12,62" (larghezza) x 18,60" (profondità) (322,6 x 320,6 x 472,5)
PESO
45 libbre (20,5 Kg)
Conforme alle norme di sicurezza UL, CSA e TUV-GS, alle norme FCC sulle emissioni per i dispositivi di Classe A e ai requisiti per il marchio CE. Questa scheda dati
ha uno scopo puramente informativo. DATAMAX NON RICONOSCE ALCUNA GARANZIA ESPRESSA O IMPLICITA IN RELAZIONE AL CONTENUTO DEL PRESENTE
DOCUMENTO. Le specifiche sono soggette a modifiche senza preavviso. Tutti i marchi di fabbrica sono proprietà dei rispettivi proprietari. ©2004 DATAMAX BAR
CODE PRODUCTS CORPORATION. Tutti i diritti riservati. Datamax è una società certificata ISO 9001.
Rev. 03/04
* Non disponibile per il modello i-4208
Compact4_mobile_en.qxd:Compact4 EN
2/8/07
12:54 PM
Page 1
> PRODUCT SPECIFICATIONS
Compact4 Mobile
Quality direct thermal printing
from any location...
An intelligent printer specially designed for installation on forklift trucks and mobile stations. The
Compact4 Mobile runs on 24-48 VDC, meaning it can be directly connected to a forklift’s battery.
That plus its vibration-proof design makes it the product of choice for warehousing logistics.
• Versatile, small and powerful: a direct thermal label printer
• Special anti-vibration quick-lock mounting plate, a unique design for forklifts and mobile stations
• Runs on 24-48 VDC: connects directly to a forklift battery
• Print resolution: 200 or 300 dpi
CORPORATE HEADQUARTERS
4501 Parkway Commerce Blvd.
Orlando, Florida USA 32808
Phone (407) 578-8007
Fax (407) 578-8377
[email protected]
• Maximum print width: 4.1” (104 mm)
• Print speed: up to 4.9”/s (125 mm/s)
• Prints texts, logos, barcodes and graphics
DATAMAX LABELS AND RIBBONS
Phone (800) 321-2233
Fax (800) 436-8920
[email protected]
• 10 scalable fonts are standard
• Resident barcodes, including several 2-dimensional and stacked codes (QR code, PDF 417,
Datamatrix, Maxicode, EAN 13, etc.)
• 2 high speed serial interfaces, USB and Ethernet ports
DATAMAX LATIN AMERICA
Phone (407) 523-5520
Fax (407) 578-8377
[email protected]
DATAMAX INTERNATIONAL
Phone +44 1279 772200
Fax +44 1279 424448
[email protected]
DATAMAX ASIA-PACIFIC
REPRESENTATIVE OFFICE
Phone +65-6542-2611
Fax +65-6542-3611
[email protected]
www.datamaxcorp.com
TM
DATAMAX CHINA
REPRESENTATIVE OFFICE
Phone +86 21 64952882
[email protected]
Compact4_mobile_en.qxd:Compact4 EN
2/8/07
12:54 PM
Page 2
> PRODUCT SPECIFICATIONS
Compact4 Mobile
Space-saving and robust
A direct thermal printer, specially designed
for installation on forklift trucks, trolleys and
other machines. The Compact4 Mobile runs
off the vehicle’s DC voltage power supply.
• Smallest in its class:
- Height: 4.9” (125 mm)
- Width: 9.1” (230 mm)
- Depth: 10.2” (260 mm)
- Weight: 9.9 lbs (4.5 kg)
• Robust all metal construction.
• Compact streamlined design: no external
parts that can be broken off.
• Runs on 24-48 VDC: adjusts automatically to
different forklifts or trolleys voltages available.
• Built-in spike filter can withstand spikes from
the forklifts electrical system.
• Special anti-vibration quick-lock mounting
plate allows stable installation on a forklift;
saves time when removing or shifting printers.
U s e r- f r i e n d l y
Designed to meet the diversity of your
applications, and incorporating the latest
printer technology. Robust and reliable, the
Compact4 Mobile is designed to work
• Unique, straight paper path speeds
loading and increases uptime.
• Special non-stick surface coating simplifies cleaning.
efficiently in tough industrial applications.
• Webserver and built-in set-up
program requires little software education for operators.
• Wide range of interfaces (two high
speed serial ports, USB and Ethernet
ports): connects to all systems.
Technical specifications
• Resolution: 200 dpi (8 dots per mm) or 300 dpi (12 dots per mm) • Maximum print width: 4.1” (104 mm) • Print speed: up to 4.9” (125 mm) per second • 10 scalable fonts
as standard: Univers Medium - Univers Bold - Univers Condensed - Univers Condensed Bold - CG Times - CG Times Italic - CG Times Bold - CG Times Bold Italic - Letter
Gothic Bold - Coronet • Supports English and all European languages, including Greek and Cyrillic characters • Most current barcodes are available, including several twodimensional and stacked codes: QR code, PDF 417, Datamatrix, Maxicode, EAN 13, etc. • Prints lines, boxes and frames: graphics in all four directions • Can receive compressed
graphics for fast Windows® printouts.
Media
• Die cut labels, continuous roll, fanfold tickets and tags • Minimum width: 1.58” (40 mm) - Maximum width: 4.5” (115 mm) • Minimum length: 0.39” (10 mm) Maximum length: unlimited • Thickness: 0.0023” (58 µm) to 0.0071” (180 µm) • Core diameter: minimum 1.57” (40 mm) • Maximum label roll diameter: 3.9” (100 mm).
Programming
language
• Communication in printable ASCII characters • File management for macros and graphics • Field rotation 0°, 90°, 180°, 270° • Status request • Built-in real-time clock
• 10 individual, programmable counters.
Communication
interface
• Two serial interfaces, 300-115 200 bps • USB interface • Bi-directional Centronics (option) • Ethernet: TCP/IP (LPD, R Telnet, FTP, Webserver).
Other characteristics
• Direct thermal printer • Height: 4.9” (125 mm ) x Width: 9.1” (230 mm) x Depth: 10.2” (260 mm) • Weight: 9.9 lbs (4.5 kg) • Options: Peel-off kit - LTS - PHD kit (only
available for 200 dpi) - Bi-directional Centronics interface - Daisy chain cable • 32-bit RISC Processor - 2 MB flash memory - 512 KB SRAM - 2 MB DRAM • Unique printing
method reduces memory need and increases print cycle speed • Built-in configuration program • Operating system, stored in flash PROM, for easy software upgrades • Works
internally with Unicode character set • Time and date symbols • Backwards compatible with the Markpoint MkII series • Power requirements: 24-48 VDC ±15%, 75 VA •
Standby current 250 mA • Operating temperature range: 41°F to 104°F (5°C to 40°C) • Operating humidity: 20% to 85% non-condensing relative humidity.
Label design
software
• MP Design, Codesoft, Label Matrix, Nice Label, Labelview • Most label design software using graphics mode.
w w w . d a t a m a x c o r p . c o m
Printing
Datamax reserves the right to modify product design and/or characteristics at any time without notice.
Built to UL, Canadian, and European safety standards, FCC Class A emissions standard and CE Mark. This data sheet is for informational purposes only. DATAMAX
MAKES NO WARRANTIES, EXPRESSED OR IMPLIED IN THIS SUMMARY. Specifications are subject to change without notice. All trademarks are the property of
their respective owners. ©2007 DATAMAX BAR CODE PRODUCTS CORPORATION. All rights reserved. Datamax is an ISO 9001 registered company.
Rev. 2/07
TM
A -Class Mark II
™
Print Engines for Applicators
When the demands of your high performance print and apply application require more
features than existing print engines offer, it’s time to move up to the A-Class™ Mark II.
features at a glance
• Stainless Steel Cabinet: Protects your
printer for years of service in rugged and
extreme environments
• Expanded Connectivity: Unlike other
print engines, the A-Class Mark II includes
four types of communication ports as
standard features - 10/100 LAN, USB,
Serial and Parallel
• Printer Language Emulation: Allows
you to seamlessly integrate the A-Class
into most existing solutions using PL-Z
and PL-I language emulation without
changing code
• Large Graphic Display: Enables easy
navigation, advanced set-ups and simple
operator use
• 6’ Remote Display: Optional feature can
The A-Class Mark II family of advanced print engines is designed for high-demand multishift applications requiring fast throughput and proven reliability. It includes a number
of innovative design features such as stainless steel hardware components, a modular
design for enhanced serviceability, coated side in/coated side out thermal transfer
ribbon assembly, a full graphics display, intuitive menu navigation, and an optional
remote display.
Designed for print and apply applicator integration, the A-Class Mark II utilizes the
industry recognized Datamax-O’Neil firmware architecture with maximum connectivity
options for industry standard communications interfaces.
The A-Class Mark II with RFID option allows users to encode smart labels at the point of
print, where most experts agree that encoding should take place to avoid any chance
of mismatch between printed and encoded information. The RFID option currently
accommodates EPCglobal Class 1/Gen 2 tags with either 64 or 96 bits of memory.
The A-Class Mark II is available in either 4” or 6” widths and is the only print engine to
offer 203, 300, 400 and 600 dpi resolution in either right-hand or left-hand models.
popular applications
Manufacturing
Product Identification
Shipping Labels
• Pallet Tracking
•
•
be added when location is a challenge
• IntelliSEAQ™ Printhead: Proactive
diagnostic tools allow easy access to
printhead performance and history
• Pinch Roller Option: Provides added
tension for increased printing accuracy
and quality
• USB/SDIO: Added flexibility for expanded
memory and USB attachments such as
keyboards and memory flash drives
• Easy to Service: Modular design makes
it easy to service or upgrade in the field;
most operations can be done on-site
with minimal downtime or decrease in
productivity
Distribution
Warehouse Logistics
Cross Docking
• Shipping Labels
•
•
Food & Beverage
Compliance
Shipping Labels
• Product Identification
•
•
Pharmaceutical
Compliance
Product Identification
• Track & Trace
•
•
Health & Beauty
Product Identification
Shipping
• Track & Trace
•
• RFID: Fully integrated UHF RFID solutions
available
•
your benefits
Increased productivity – The A-Class
increases productivity by providing
fast throughput and proven reliability.
The new design also allows for quick
and easy replacement of the platen
roller and printhead, cutting back on
downtime and improving efficiency.
Integrates easily into existing
solutions – The A-Class supports
industry mounting standards for
seamless integration into your system.
PL-Z (Zebra) and PL-I (Intermec) printer
language emulation allows you to
seamlessly integrate the A-Class into
existing solutions without changing
label formats.
product specifications
A-4xxx Series
A-6xxx Series
The A-4xxx series offers high speed processing with
labels up to 4.65 inches wide and 600 dpi. It prints
high resolution and high density labels for product
identification, shipping, and compliance. The
A-Class is an easy to operate and extremely durable
print engine designed for high volume print-and-apply
applications.
The A-Class Mark II A-6xxx series prints on labels
up to 6.7 inches wide and offers a 203 or 300
dpi resolution. Due to its wider label capacity
and ability to print on a large variety of media, it
is frequently used to print pallet labels, shipping
labels, carton and contain labels and compliance
labeling.
Model
A-4212
A-4310
A-4408
A-4606
A-6212
A-6310
Weight
34 lbs. (15.3 kg)
37 lbs. (16.7 kg)
Resolution
203 dpi (8 dpmm)
300 dpi (11.8 dpmm)
406 dpi (16 dpmm)
600 dpi (23.6 dpmm)
203 dpi (8 dpmm)
300 dpi (11.8 dpmm)
4.161 in (105.7 mm)
4.094 in (104 mm)
4.157 in (105.6 mm)
6.614 in (168 mm)
6.401 in (162.6 mm)
0.0027 x 0.0043 in
(0.07 x 0.11 mm)
0.0013 x 0.0018 in
(0.05 x 0.07 mm)
0.0008 x 0.0015 in
(0.03 x 0.06 mm)
0.0043 x 0.0052 in
(0.11 x 0.13 mm)
0.0027 x 0.0043 in
(0.07 x 0.11 mm)
10 ips (254 mm/sec)
8 ips (203 mm/sec)
6 ips (152 mm/sec)
12 ips (304 mm/sec)
10 ips (254 mm/sec)
Max Print Width
4.094 in (104 mm)
Nominal Printhead Dot Size
0.0043 x 0.0052 in
(0.11 x 0.13 mm)
Max Print Speed
12 ips (304 mm/sec)
Media Width Range
1 - 4.65 in (25 - 118 mm)
2 - 6.70 in (50 - 170 mm)
Ribbon Width Range
1 - 4.65 in (25 - 118 mm)
2 - 6.70 in (50 - 170 mm)
Media Edge to Printhead Dot 1 Distance, Left Hand Model
0.07 in (1.8 mm)
0.00 in (0.0mm)
0.07 in (1.8 mm)
0.00 in (0.0 mm)
0.00 in (0.0 mm)
Media Edge to Printhead Dot 1 Distance, Right Hand Model
0.07 in (1.8 mm)
?
Did you know? Datamax-O’Neil manufactures an extensive selection of desktop label printers
that are ideal for manufacturing, warehouse, healthcare, ticketing, postal service and RFID labeling
requirements. The H-Class desktop printer shares many of the same specifications as the A-Class
print engine and can be used to print backup labels as needed.
0.05 in (1.4 mm)
product specifications
print technology
integration
barcodes/fonts/graphics
•
•
• Communication ports:
– Standard: USB, Parallel Centronics®, Serial
RS232 (DB-9) up to 38,400 BPS, Internal
Ethernet 10/100 Base-T Fast Ethernet
– Optional: Internal 802.11b/g wireless LAN with
WPA security (WEP 64, 128, PSK; WPA LEAP,
64, 128; PSK64, 128; TKIP+40, +128)
• Software
– DMX Config: Complete printer setup utility
– DMX NetManager
– Embedded Network Web Pages
– Windows Drivers - NT, XP, Vista
• Firmware
– Updates: available online
– Universal printer command language
(Emulation): PL-Z Zebra and PL-I Intermec
•
•
Type:
– Direct thermal
– Optional thermal transfer
– Right-hand or left-hand versions available
Print length range:
– 0.25” - 99.99” (6mm - 2500mm)
user environment
•
•
•
•
•
•
Operating temperature:
– 40° F to 100° F (4° C to 38° C)
Operating humidity:
– 10% to 90% non-condensing
Storage temperature:
– -40° F to 150° F (-40° C to 60° C)
Storage humidity:
– 5% to 95% non-condensing
Dust:
– Non-conducting, non-corrosive
Electromagnetic radiation:
– Moderate RF fields can be tolerated
electrical
•
•
•
•
•
Power supply:
– Auto-ranging switching type
AC Input Voltage Range:
– 90 to 132 / 180 to 264 VAC @ 47 to 63 Hz,
auto-ranging
Power consumption:
– A-4xxx models: 200 watts, typical operating;
25 watts, standby
– A-6xxx models: 220 watts, typical operating;
25 watts, standby
Printhead protection:
– Thermistor sensor shutdown with overtemperature occurrence, and automatic
printing resumption after cooling
Built-in real time clock
agency approval
Contact sales manager for the most current list
?
•
media
• Media types:
– Wound-out labels only and tag stock; roll-fed,
die-cut, notched, reflective, continuous, and
fan-fold
– Flat printable side, with no more than .0007”
(0.018 mm) protrusions on the opposite side
• Media thickness range:
– 0.0025” - 0.010” (0.06mm - 0.25mm)
• Ribbon types:
– Coated side in or coated side out
• Maximum ribbon length:
– 2,132 ft. (650 m)
• Ribbon core sizes:
– 1.01” +/- 0.006” (25.6 mm +/- 0.2 mm)
inner diameter; core not to protrude beyond
the ribbon edge
•
•
•
•
•
•
Memory:
– 8MB Flash
– 16MB DRAM
Barcodes:
– Linear: Code 3 of 9, UPC-A, UPC-E,
Interleaved 2 of 5, Code 128, EAN-8,
EAN-13, HIBC, Codabar, Plessey, UPC 2
and 5 digit addendums, Code 93, Postnet,
UCC/EAN Code 128, Telepen
– 2D Symbologies: MaxiCode, PDF417, USD-8,
Datamatrix, QR Code, Aztec, TLC 39, Micro
PDF417
Resident fonts:
– Ten alphanumeric fonts from 0.08” (2mm)
to 0.25” (6mm) including OCR-A, OCR-B,
CG Triumvirate™ smooth font from AGFA®
– Scalable Fonts: CG Triumvirate Bold
Condensed, CG Triumvirate & CG Times with
Cyrillic, Greek Arabic and Hebrew character
support
Downloadable font types:
– True-Type, Bitmap
Character set:
– Over 50 resident character sets;
Unicode/UTF8 support
Font expansion/rotation:
– All fonts expandable vertically and horizontally
up to 24x; fonts and graphics can be printed
in four directions: 0°, 90°, 180° and 270°s
Graphics supported:
– .PCX, .BMP and .IMG files
Reversible field/mirror image
– Any font or graphic field can be printed as a
normal or reverse image
ILPC (International Language Print Capability):
– Kanji Gothic B scalable
– Korean Hangul
– Simplified Chinese GB
warranty
• Printer:
– 1 year factory warranty covers parts, labor,
and return shipment
• Printhead:
– 1 year or 1,000,000 inches whichever
comes first; factory warranty covers parts,
labor, and return shipment
• Extended warranty available by quote
options
•
•
•
•
•
•
•
•
Thermal transfer (factory installed)
Ribbon saver (factory installed)
Internal wireless LAN (DMXrfNET II)
Pinch rollers (factory installed)
Remote front panel display with 6’ cable
RFID (encodes EPC Class 1/Gen 2 tags)
USB host / SDIO
Cutter
Did you know?
The IntelliSEAQ printhead combines advanced thermal control with full performance history to provide the most sophisticated diagnostics
available today. The diagnostics stored in the printhead allow you to quickly asses the operation of the printhead and proactively service
the printer without compromising the productivity of the enterprise.
physical dimensions
All Models
Models:
A-4212
A-4310
• A-4408
• A-4606
•
•
Models:
•
•
A-6212
A-6310
to learn more, visit www.datamax-oneil.com
Specificationssubjecttochangewithoutnotice.Copyright2009,Datamax-O’Neil(rev.20090831)
