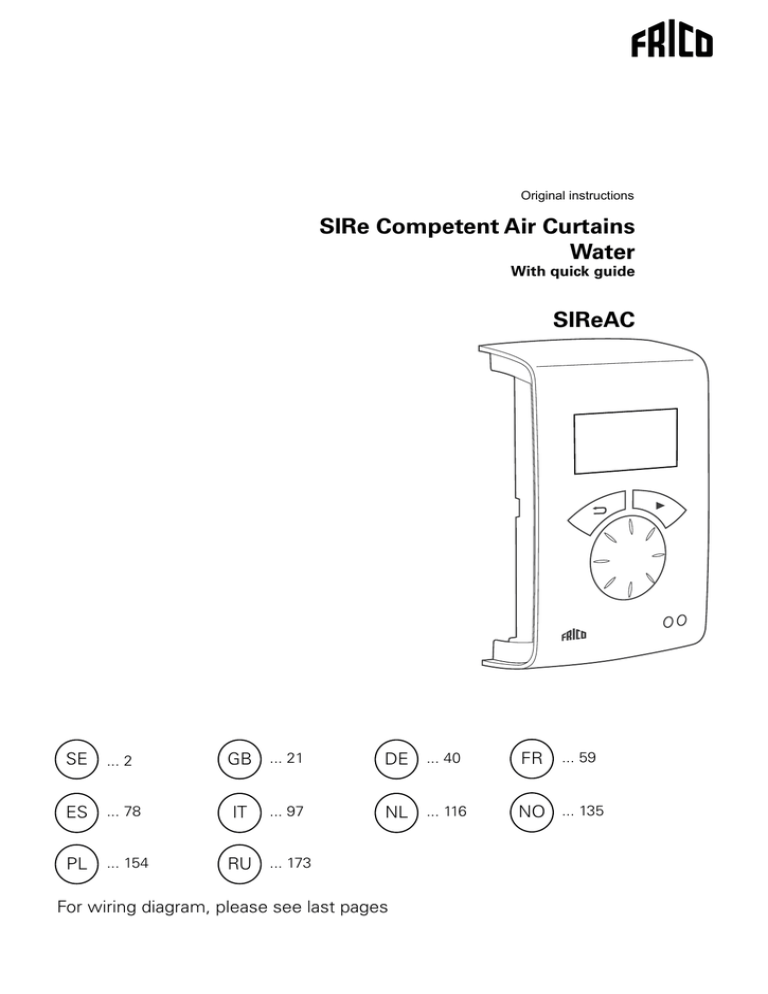

Original instructions
SIRe Competent Air Curtains
Water
With quick guide
SIReAC
SE .... 2
GB .... 21
DE .... 40
FR .... 59
ES .... 78
IT
NL .... 116
NO .... 135
PL .... 154
RU .... 173
.... 97
For wiring diagram, please see last pages
IT
SIRe Competent Air Curtains Water
Guida rapida/Avvio
Schemi elettrici
Controllare che siano presenti tutti i
componenti (vedere la sezione Componenti).
Gli schemi elettrici sono nella relativa sezione
in fondo al presente manuale.
Quando si utilizza la base scheda PC esterna SIReB1X, occorre effettuare i cablaggi tra
la base scheda PC e l'unità barriera a lama.
Vedere il manuale specifico di SIReB1X.
Consigli per il posizionamento
La scheda PC HUB SIReC1X va installato
vicino all'unità.
L'unità di controllo SIReUA1 è dotata di un
sensore della temperatura ambiente integrato e
va installata in posizione accessibile all'utente.
I cavi modulari RJ12 (6p/6c), disponibili in
diverse lunghezze, consentono di collegare
la scheda PC e l'unità di controllo. Cavi più
lunghi sono disponibili come opzioni. Per le
lunghezze massime dei cavi, vedere la sezione
Opzioni.
Per impedire al personale non autorizzato
di accedere all'unità di controllo, è possibile
posizionare l'unità in un altro locale e negli
ambienti si potrà installare un sensore ambientale esterno SIReRTX (opzionale) per rilevare
la temperatura corretta.
Collegamento del sistema
Sulla scheda PC base SIReB1(X) l'unità è
ulteriormente collegata con cavo modulare
RJ12 (6p/6c) in caso di collegamento in
parallelo di più unità.
Se si utilizza un sensore della temperatura
ambiente esterno SIReRTX, il sensore viene
collegato tramite cavo modulare RJ11 (4p/4c)
all'HUB SIReC1X.
L'attuatore per il controllo dell'acqua viene
collegato a SIReB1(X) e il contatto per porta
SIReDC (un contatto chiuso quando la porta
è aperta) viene collegato alla morsettiera sulla
scheda PC HUB SIReC1X. Il collegamento della
scheda di controllo base SIReB1(X) sull'unità
e dell'unità di controllo SIReUA1 va effettuato
mediante la scheda PC HUB SIReC1X con cavi
modulari RJ12 (6p/6c) dopo l'accensione delle
altre unità.
Per l'installazione fissa, rimuovere il cavo e
la spina in dotazione. Eseguire l'installazione
in conformità con le norme vigenti.
Inserimento ID/Funzionamento senza unità
di controllo
Il sistema di controllo può controllare una
o più unità in parallelo (max 9). Ogni unità
deve avere un numero ID univoco (1-9), che
viene impostato nel selettore ID sulla scheda
PC. Ad es. Unità 1: ID=1, unità 2: ID=3
Se per qualche motivo il controllo esterno
non è stato installato, è comunque possibile
utilizzare temporaneamente l'unità. Il selettore ID andrà posizionato sulla modalità 0,
come illustrato nella figura seguente.
L'impostazione è metà velocità e
riscaldamento attivato.
Per modificare il numero ID è necessario
scollegare dall'alimentazione l'unità.
3
4
5
3
6
4
5
6
7
2
7
1
8
1
8
0
9
0
9
2
Ogni unità deve
avere un ID univoco
sulla relativa scheda
SIReB1X.
Per utilizzare
temporaneamente
l'unità senza controllo
esterno selezionare la
modalità 0.
97
IT
Primo avvio
Il sistema è collegato all'alimentazione
elettrica. Al primo avvio, viene eseguito
l'avviamento guidato e vengono effettuate le
impostazioni di base. I passi del ventilatore
e del riscaldamento vengono testati con il
programma di test. Quindi viene visualizzata
la finestra di stato.
Al primo avvio possono verificarsi codici di
allarme e di errore, solitamente reimpostati
senza che sia richiesta alcuna azione.
Avviamento guidato
1
Avviamento guidato
5
Imposta lingua
Italiano
Avviamento guidato
Test funzionam.
Avvia test
Salta test
Test funzionamento
2
Avviamento guidato
Avviamento guidato
Imp. unità temp.
Passo vent. 1-5
Passo riscaldam. 1
°C
°F
3
Avviamento guidato
6
Imposta data
2011-05-28
Test funzionam.
Test completato
Riavvia test
AAAA-MM-GG
4
Avviamento guidato
Imposta ora
14:07
Formato 24 ore
Controllo sistema...
98
Avviamento guidato
7
Avviamento guidato
Avviamento terminato
Continua
Riavvia proc.guidata
IT
Sommario
Guida rapida/Avvio
Consigli per il posizionamento Collegamento del sistema Schemi elettrici
Inserimento ID/Funzionamento senza unità di controllo
Primo avvio
97
97
97
97
98
Componenti
SIReAC100
Opzione101
Controllo dell'acqua - kit di valvole 102
Modalità di funzionamento
Porta aperta e chiusa
Porte tenute sempre o spesso aperte per lunghi periodi
Descrizione funzione dello stadio corrente
103
103
104
Unità di controllo SIReUA1
Panoramica106
Finestra di stato
106
Menu principale
Impostazioni correnti
Impostaz. temperatura
Contr. vent.
Estate/Inverno Sistema on/off
Menu Installatore
107
107
107
107
107
107
Menu Installatore
Schermo stato install.
Progr. settimana
Impost. vent.
Impost. riscaldam.
Impostazioni protezione filtro (non per riscaldamento elettrico)
Controllo esterno (BMS)
Impostazioni generali
Menu Supporto
108
108
109
109
110
110
111
111
Codici di allarme ed errore
Visualizzazione di codici di allarme ed errore
Resetta allarme
Protezione termica
Mancanza di corrente
Funzione Protezione antibrina
112
112
112
112
112
Schemi elettrici, vedere le ultime pagine
99
IT
Componenti
SIReAC
Integrati nella barriera a lama d'aria
PE N L
SUPPLY 230V
X5
C2
SIReUA1,
unità di controllo
Competent e
Advanced
Supporto per
installazione a
parete
SIReC1X,
scheda PC HUB Competent
X4
C1
X3
ROOM
ACTUATOR
230V
SIReB1,
scheda PC base
integrata
SIReIT, sensore
della temperatura
interna
SIReDC,
contatto magnetico
per porta
SIReCC,
cavo modulare
Dimensioni componenti
Tipo
Descrizione
SIReUA1
SIReB1
SIReIT
SIReC1X
SIReDC
SIReCC603
SIReCC605
Unità di controllo Competent e Advanced
Scheda PC base integrata
Sensore della temperatura interna
Scheda PC HUB Competent
Contatto magnetico per porta
Cavo modulare RJ12 (6/6)
100
HxLxP
[mm]
120x70x35
L
[m]
1
202x139x50
3
5
IT
Opzione
SIReRTX, sensore
esterno della
temperatura ambiente
SIReUR, kit per
installazione
incassata
Tipo
N°.RSK
E-no.
SIReRTX
673 09 22
87 510 12
SIReUR*
SIReCJ4
SIReCJ6
SIReCC603
SIReCC605
SIReCC610
SIReCC615
SIReCC403
SIReCC405
SIReCC410
SIReCC415
673 09 21
87 510 11
673 09 23
673 09 24
673 09 25
673 09 26
673 09 27
673 09 28
673 09 29
673 09 30
87 510 13
87 510 14
87 510 15
87 510 16
87 510 17
87 510 18
87 510 19
87 510 20
SIReCJ4,
elemento di
giunzione
SIReCJ6,
elemento di
giunzione
Descrizione
Sensore esterno della temperatura
ambiente
Kit per installazione incassata
Elemento di giunzione RJ11 (4/4)
Elemento di giunzione RJ12 (6/6)
SIReCC,
cavo modulare
HxLxP
[mm]
L
[m]
70x33x23
114x70x50
3
5
10
15
3
5
10
15
*) Vedere il manuale specifico.
Lunghezze max. cavi
• Cavo modulare RJ12 (6p/6c) tra SIReUB1 e SIReB1(X): max 50 m.
• Cavo modulare RJ12 (6p/6c) tra SIReC1X e SIReB1(X): max 10 m.
• Cavo modulare RJ12 (6p/6c) tra due SIReB1(X): max 50 m.
• Cavo modulare RJ11 (4p/4c) al sensore ambiente SIReRTX: max 20 m.
La lunghezza massima totale dei cavi consentita nel sistema è pari a 300 m.
101
IT
Controllo dell'acqua - kit di valvole
SD230
VOS
TBVC
BPV10
AV
Controllo dell'acqua opzione
SD230
VOSP
TBVCMP
BPV10
AV
VAT, strumento di
regolazione per kit di
valvole.
VOT
SD230
TRVS
Tipo
N°.RSK
Descrizione
Collegamento
VOS15LF
VOS15NF
VOS20
VOS25
VOSP15LF
VOSP15NF
VOSP20
VOSP25
VOT15
VOT20
VOT25
VAT
673 09 35
673 09 36
673 09 37
673 09 38
673 09 43
673 09 44
673 09 45
673 09 46
Aperto/chiuso
Aperto/chiuso
Aperto/chiuso
Aperto/chiuso
Indipendente dalla pressione
Valvola a tre vie e attuatore aperto/chiuso
Strumento di regolazione per kit di valvole
DN15
DN15
DN20
DN25
DN15
DN15
DN20
DN25
DN15
DN20
DN25
102
482 98 30
Modalità di funzionamento
Porta aperta e chiusa
Di norma, la funzione di controllo rileva se
la porta è aperta o chiusa, questa modalità è
impostata come predefinita ed è detta Fissa
flessibile (l'impostazione può essere effettuata
in Menu Installatore > Impost. vent. >
Modalità Porta).
Porta aperta
È indicata dalla dicitura AP sullo Schermo
stato installatore. Il ventilatore gira ad alta
velocità, impostabile in Menu principale >
Contr. vent. > Limite alta velocità.
Normalmente è necessario che il
riscaldamento sia attivato quando la porta
è aperta. Il valore di setpoint (Temp. amb.
giorno) viene quindi aumentato con la
differenza valore setpoint fissa che può essere
modificata in Menu Installatore > Impost.
riscaldam. > Diff. setpoint porta aperta,
impostazione di fabbrica 3,0 K. Il setpoint
può essere impostato in Menu principale >
Impostaz. temperatura > Temp. amb. giorno.
Se si utilizza il programma settimana, il valore
di setpoint notturno può essere impostato in
Menu principale > Impostaz. temperatura >
Temp. amb. notte. La temperatura ambiente
può essere regolata utilizzando il sensore della
temperatura ambiente integrato o il sensore
della temperatura ambiente esterno, SIReRTX
(opzionale).
Porta chiusa
È indicata dalla dicitura CH sullo Schermo
stato installatore. Se necessario, il ventilatore
gira a bassa velocità, impostabile in Menu
principale > Contr. vent. > Velocità porta
chiusa. Il riscaldamento è regolato in
base alla temperatura ambiente giorno
impostata in Menu principale > Impostaz.
temperatura > Temp. amb. giorno. Se si
utilizza il programma settimana, il valore
di setpoint notturno è regolato in base alla
temperatura ambiente impostata in Menu
principale > Impostaz. temperatura > Temp.
amb. notte. La temperatura ambiente può
essere regolata utilizzando il sensore della
IT
temperatura ambiente integrato o il sensore
della temperatura ambiente esterno, SIReRTX
(opzionale).
Quando la porta è chiusa - arresto
Dopo che la porta è stata chiusa, la modalità
alta velocità viene mantenuta per il tempo
fisso impostato in Menu Installatore > Impost.
vent. > Tempo arr. porta > Tempo arresto
alta vel. e la bassa velocità per un tempo fisso
impostato in Menu Installatore > Impost.
vent. > Tempo arr. porta > Tempo arresto
bassa vel., a condizione che l'ambiente
sia abbastanza caldo, in caso contrario i
ventilatori rimangono in funzione fino al
raggiungimento della temperatura desiderata.
Quando la porta è chiusa, il valore di setpoint
passa da temperatura ambiente + differenza
valore setpoint fissa per la porta aperta a
Temp. amb. giorno/notte.
L'arresto è un'impostazione di fabbrica per
cui i tempi di arresto vengono controllati in
base alla frequenza di apertura della porta
(modalità Auto in Menu Installatore > Impost.
vent. > Tempo arr. porta > Mod. tempo arresto).
Porte tenute sempre o spesso aperte per
lunghi periodi
In alternativa, per una porta sempre, o spesso,
aperta, è possibile utilizzare la funzione
STADIO CORRENTE. I passi del ventilatore e
del riscaldamento aumentano/diminuiscono
di 6 o 9 passi (a seconda del tipo di unità) e
sono controllati solo in base alla temperatura
ambiente. Lo stadio corrente attuale è
visualizzato nello schermo di stato.
Lo stadio corrente della funzione viene attivato in due modi:
Porte sempre aperte
Per una porta sempre aperta, è possibile
selezionare la modalità porta Fissa aperta in >
Impost. vent. > Modalità Porta.
Porte spesso aperte per lunghi periodi
Se una porta viene aperta spesso, è possibile
selezionare Auto in Menu Installatore >
103
IT
Impost. vent. > Modalità Porta. In modalità
Auto, si alternano automaticamente le
modalità Flessibile e Aperta a seconda della
frequenza di apertura della porta (se la porta
è rimasta aperta per più di 300 secondi, la
funzione passa da Flessibile ad Aperta).
Descrizione funzione dello stadio corrente
La funzione Stadio corrente serve a bilanciare
il clima dell'ambiente quando una porta è
sempre aperta combinando in modo ottimale i
passi del ventilatore e del riscaldamento.
In modalità porta aperta, la temperatura
ambiente viene rilevata ogni 60 secondi (durante i primi 6 cicli e in seguito ogni 5 minuti;
a ogni lettura vengono effettuati i necessari
aggiustamento allo Stadio corrente, ad esempio vengono regolati il controllo del ventilatore e la potenza fornita).
Inverno
Quando in Menu principale > Estate/Inverno è
selezionata la modalità inverno.
• Se la temperatura ambiente è inferiore alle
Impostazioni correnti di oltre 3 gradi, lo
stadio corrente aumenta di 2 passi.
Impostazioni correnti di un valore compreso
tra 1 e 3 gradi, lo stadio corrente aumenta di
1 passo.
• Se la temperatura ambiente è superiore alle
stadio corrente diminuisce di 1 passo.
Estate
Quando in Menu principale > Estate/
Inverno è selezionata la modalità estate, il
riscaldamento è bloccato.
stadio corrente aumenta di 1 passo.
tra 1 e 2 gradi, lo stadio corrente diminuisce
di 1 passo.
stadio corrente aumenta di 1 passo.
104
tra 1 e 2 gradi, lo stadio corrente diminuisce
di 1 passo.
Se è stato impostato un valore massimo per
il controllo ventilatore in Menu principale >
Contr. vent. > Limite alta velocità, verranno
utilizzati tutti gli stadi correnti, ma il
ventilatore sarà limitato all'impostazione
corrente.
Vedere la tabella alla pagina successiva.
IT
Tabella - Stadio corrente per unità con 5 passi di controllo ventilatore Stadio
corrente
0
1
2
3
4
5
6
7
8
Contr.
vent.
0
1
2
2
3
3
4
5
5
Risc.
OFF
OFF
OFF
ON
ON
ON
ON
ON
ON
Tabella - Stadio corrente per unità con 3 passi di controllo ventilatore
Stadio
corrente
0
1
2
3
4
5
Contr.
vent.
0
1
2
2
3
3
Risc.
OFF
OFF
OFF
ON
ON
ON
105
IT
Unità di controllo SIReUA1
Panoramica
IN
19.0
°C
Finestra di
stato
Freccia
indietro
DOOR
CL
Freccia avanti
Selettore
girevole
Passo velocità
ventilatore
Passo riscaldamento
Progr. settimana
Giorno
Allarme LED rosso
Progr. settimana
Notte
AV Progr. settimana
Non in funzione
Segnale
funzionamento
LED verde
Spiegazioni
Finestra di stato
Finestra di stato
Premere la freccia avanti per accedere al
Menu principale.
Il display mostra la temperatura ambiente
prevalente, i passi del ventilatore e del
riscaldamento, lo stato della porta e la
modalità giorno, notte o Off quando è
utilizzato il programma settimana.
Freccia avanti
Per confermare la selezione e procedere.
Selettore girevole
Per scorrere tra le alternative.
Freccia indietro
Tornare indietro.
Per dopo tre minuti l'unità di controllo torna
a visualizzare la finestra di stato.
106
IT
Menu principale
Estate/Inverno
Mostra temperatura ambiente impostata,
limite alta velocità, velocità porta chiusa,
estate/inverno e stato del programma
settimana.
Per abilitare o bloccare il riscaldamento. Il
riscaldamento è abilitato in modalità inverno.
La modalità estate è visualizzata nella finestra
di stato con il simbolo di riscaldamento
barrato.
Menu principale
Contr. vent.
Temp. amb. giorno
Temp. amb. notte
Limite alta velocità
Velocità porta chiusa
Estate/Inverno
Progr. settimana
20°C
18°C
Passo 5
Passo 1
Inverno
Nessun progr.
Impostare la temperatura ambiente desiderata
da applicare alla modalità giorno o notte,
quando la porta è chiusa (la temperatura
ambiente notte è utilizzata per il programma
settimana/riduzione notte).
Con la porta aperta, questi valori di setpoint aumentano automaticamente con la
differenza valore setpoint impostabile in Menu
Installatore > Impost. riscaldam. > Diff. setpoint porta aperta. (Impostazione di fabbrica
3,0 K).
Menu principale
Contr. vent.
Menu principale>Impostaz.
temperatura
Temp. amb. giorno
Temp. amb. notte
Impostazione di fabbrica
Temperatura ambiente giorno: 20°C (5 – 35°C).
Temperatura ambiente notte: 18°C (0 – 20°C)
Contr. vent.
Possibilità di impostare la modalità alta
velocità a porta aperta e la velocità da
applicare a porta chiusa (3 o 5 passi a seconda
dell'unità).
Menu principale
Contr. vent.
Estate/Inverno
Menu principale>Contr. vent.
•
Passo 5
•
Menu principale
Menu principale>Estate/Inverno
Contr. vent.
Estate/Inverno
Sistema on/off
Estate/Inverno
Inverno
•
Estate/Inverno: Inverno (Estate riscaldamento spento)
Sistema on/off
Spegnere manualmente l'intera unità. A
unità spenta il display si spegne; premendo
un pulsante il display si illumina e visualizza
Sistema on/off. Per riaccendere l'unità,
selezionare On.
Le funzioni di sicurezza dell'unità sono ancora attivate quando il sistema viene spento,
il che significa che il ventilatore potrebbe
rimanere in funzione per un istante dopo la
selezione della modalità Off.
Menu principale
Menu principale>Sistema on/off
Estate/Inverno
Sistema on/off
Menu Installatore
Sistema on/off
ON
•
Menu Installatore
Il Menu Installatore si trova in fondo al Menu
principale ed è protetto tramite password.
Vedere Menu Installatore nel presente
manuale.
Menu principale
Menu principale>Menu Installatore
Estate/Inverno
Sistema on/off
Immetti password
Menu Installatore
0 0 0 0
(Vedere manuale)
Passo 1
Limite alta velocità: 3 o 5 (1-3, o 1-5) Velocità
porta chiusa: 1 (Off-3 o Off-4)
107
IT
Menu Installatore
Per accedere al Menu Installatore, inserire il
codice 1932. Selezionare le cifre mediante il
selettore girevole e confermare mediante la
freccia avanti.
Menu principale
Menu principale>Menu Installatore
Estate/Inverno
Sistema on/off
Immetti password
Menu Installatore
0 0 0 0
(Vedere manuale)
Controllare le impostazioni. Lo Schermo stato
installatore è composto da tre schermate con
varie impostazioni che è possibile scorrere
mediante il selettore girevole.
in quali giorni è attivo un determinato
programma, selezionare un giorno della
settimana premendo la freccia avanti,
il programmaviene evidenziato e tutti i
giorni nei quali il programma risulta attivo
saranno sottolineati, per visualizzare il
programma di un giorno specifico usare il
Controlla programma
Lun Mar Mer Gio Ven Sab Dom
08:00 Giorno (1)
18:00 Notte (2)
selettore girevole. Per aggiungere una fase
al programma, selezionare Nuova fase progr.
Confermare la selezione mediante la freccia
avanti. Selezionare Giorno, Notte o Off (se
l'unità deve essere spenta), impostare l'ora
di accensione e i giorni in cui utilizzare il
programma, quindi selezionare Fine per
>Menu Installatore>Progr.
settimana
>Menu Installatore
>Schermo stato install.
Progr. settimana
Impost. vent.
Modalità Funzionalità
Modalità Porta
Stadio corrente
Mod. tempo arresto
Programma
Comp.
Flessibile
2°C
FF
Auto
002 FF
FF
AC11
Progr. settim. on/off
Nuova fase progr.
Controlla programma
Nuova fase progr. 7/16
Modalità
Giorno
00:00
Mar 10:45
Mar 10:45
Progr. settimana
Mar 10:45
Impostare il programma settimana.
>Menu Installatore
Progr. settimana
Impost. vent.
SIRe dispone di un programma base
preimpostato.
Lun-Ven Giorno dalle 08:00, Notte dalle 18:00
Sab Giorno dalle 10:00, Notte dalle 16:00
Dom Giorno dalle 11:00, Notte dalle 14:00
Fine
terminare. L'aggiunta di una nuova fase al
programma non sostituisce un settaggio
impostato ad esempio per Giorno, ma per
farlo è possibile modificare una fase del
programma. Per modificare una fase del
settimana
Controlla programma
Cambia programma
Rimuovi programma
Mar 10:45
Cambia programma
1. 08:00
2. 18:00
3. 10:00
4. 16:00
Giorno
Notte
Giorno
Notte
00:00
Mar 10:45
Mar 10:45
Mar 10:45
Per controllare quale programma è impostato
per un giorno specifico, selezionare
Controlla programma e scorrere i giorni
mediante il selettore girevole. Per controllare
settimana
Nuova fase progr.
Controlla programma
Cambia programma
Controlla programma
08:00 Giorno (1)
18:00 Notte (2)
Fine
programma, selezionare Cambia programma.
Per rimuovere le fasi del programma che non
devono essere applicate, utilizzare Rimuovi
programma. Da questo menu è possibile
rimuovere una o tutte le fasi del programma.
Per ripristinare il programma base di fabbrica,
settimana
Controlla programma
Cambia programma
Rimuovi programma
108
Mar 10:45
Rimuovi programma
Rimuovi singolo
Rimuovi tutto
Resetta tutto
IT
selezionare Resetta tutto. Per attivare il
programma settimana, selezionare On, in
Progr. settim. on/off. In modalità On, nella
finestra Stato appaiono il sole, la luna oppure
Off per indicare rispettivamente le funzioni
Giorno, Notte e Off.
settimana
>Menu Installatore>Progr. settimana
Nuova fase progr.
Controlla programma
ON
•
Impost. vent.
Modalità Porta
È possibile scegliere fra tre diverse modalità
porta; Auto, Fissa flessibile e Fissa aperta.
>Menu Installatore>Impost.
vent.
Per inserire le impostazioni per la modalità
ventilatore (vedere anche la sezione Modalità
di funzionamento).
>Menu Installatore
Progr. settimana
Impost. vent.
Impost. riscaldam.
Tempo arr. porta
Impostazioni per l'arresto. In modalità arresto
vent.
Tempo arr. porta
Modalità Porta
vent.>Tempo arr. porta
Mod. tempo arresto
Tempo arresto alta vel.
Tempo arresto bassa vel.
Mod. tempo arresto
Auto
•
Auto, SIRe controlla il tempo di arresto in
base alla frequenza di apertura della porta
e a valori preimpostati fissi, come mostrato
in tabella. Selezionare la modalità tempo
Tempo tra
aperture [s]
t < 60
60 < t < 300
t > 300
Modalità tempo di arresto: Auto (Valori
preimpostati)
Tempo arresto alta velocità: 30 s (0 – 180 s)
Tempo arresto bassa velocità: 120 s (0 – 300 s)
Tempo arresto
alta vel. [s]
30
10
0
Tempo arresto
bassa vel.[s]
90
300
180
di arresto Tempo fisso per impostare tempi
di arresto fissi che possono essere cambiati
durante il tempo di arresto alta velocità o
bassa velocità.
Mod. tempo arresto
Tempo arresto alta vel.
Tempo arresto bassa vel.
Tempo arr. porta
Modalità Porta
vent.
Modalità Porta
Fissa flessibile
•
In modalità Fissa flessibile, la funzione
di controllo rileva se la porta è aperta o
chiusa. In modalità Fissa aperta, la porta è
considerata sempre aperta e viene controllata
solo in base allo Stadio corrente. In modalità
Auto, si alternano automaticamente le
modalità Fissa flessibile e Fissa aperta a
seconda della frequenza di apertura della
porta.
Modalità Porta: Fissa flessibile (Fissa aperta/
Auto)
Impost. riscaldam.
Per inserire le impostazioni per il
riscaldamento.
>Menu Installatore
Impost. vent.
Impost. riscaldam.
Impost. protez. filtro
Diff. setpoint porta aperta
Impostare di quanto deve aumentare il
valore di setpoint quando la porta è aperta
(temperatura ambiente giorno e notte).
riscaldam.
Diff. setpoint porta
ap.
Calibrazione sensore
Limite range contr.
riscaldam.
ap.
3.0 K
•
differenza valore setpoint per la porta aperta:
3,0 K (0 K – 10 K)
Mod. tempo arresto
Tempo fisso
•
109
IT
Se il sensore mostra valori errati, è possibile
ricalibrare i valori. Possono verificarsi alcuni
errori, principalmente dovute all'ubicazione
(superfici fredde/calde, ecc.) Il valore + o –
aggiunge o sottrae dal valore misurato (ad
esempio +2K aumenta il valore visualizzato di
2 gradi).
riscaldam.>Calibrazione sensore
riscaldam.
ap.
Limite range contr.
Sens. temp. ambiente
Sens. temp. esterna
riscaldam.>Calibrazione sensore
Sens. temp. ambiente
•
0.0 K
Sensore della temperatura ambiente: 0,0 K
(-10 K – 10 K)
Limite range contr.
La temperatura ambiente selezionabile
dall'utente è compresa tra 5 – 35°C.
riscaldam.
ap.
Limite range contr.
riscaldam.
Limite range contr.
•
Impostazioni protezione filtro (non per
riscaldamento elettrico)
L'allarme filtro viene attivato quando il tempo
di funzionamento impostato è stato superato.
>Menu Installatore
protez. filtro
Impostaz. timer filtro
1500 h
Impostazione Timer filtro: 1500 h (50 - 9950 h)
110
Timer filtro on/off: Off (On)
Ultimo cambio filtro
Per controllare le ore di funzionamento dopo
l'ultima sostituzione del filtro, selezionare
Ultimo cambio filtro. Il tempo viene resettato
quando viene resettato l'allarme filtro. Per
resettare il tempo prima dell'allarme, attivare
e disattivare il timer filtro.
protez. filtro
Timer filtro on/off
protez. filtro
0h
Controllo esterno (BMS)
Per attivare le funzioni BMS è possibile
utilizzare Controllo esterno. Attivare On/
Off esterno (5-30V AC/DC da BMS) o Contr.
vent. 0-10V selezionando On sotto la funzione
desiderata. Vedere il diagramma alla pagina
seguente e Collegamento del controllo
esterno.
>Menu Installatore
Impostare il tempo di funzionamento
desiderato tra 50 e 9950 ore per segnalare il
cambio filtro.
•
Timer filtro on/off
>Menu Installatore>Controllo
esterno
Impost. riscaldam.
Controllo esterno
Timer filtro on/off
protez. filtro
35°C
Limite range controllo temperatura: 35°C (5 –
35°C)
protez. filtro
Timer filtro on/off
Per abilitare l'allarme filtro, selezionare On, in
Timer filtro on/off.
Controllo esterno
On/Off esterno
Contr. vent. 0-10V
>Menu Installatore>Controllo
esterno
On/Off esterno
Contr. vent. 0-10V
IT
8,4
5
7,0
4
5,6
3
4,2
2
2,8
1
1
2
8,8
7,4
6,0
4,6
3,2
3
4
5
6
7
8
9
10
11
[V]
Diagramma: Passi ventilatore con livello tensione in ingresso 0-10V DC, 5 passi
7,2
3
5,0
2
7,6
2,8
1
5,4
1
2
3,2
3
4
5
6
7
8
9
10
11
[V]
Diagramma: Passi ventilatore con livello tensione in ingresso 0-10V DC, 3 passi
Possibilità di configurare impostazioni
generali presenti anche nell'avviamento
guidato ed esecuzione reset utente.
>Menu Installatore
Controllo esterno
Menu Supporto
Cambiare la data, l'ora, la lingua e l'unità di
temperatura.
>Menu Installatore>Impostazioni
generali
Imposta data
Imposta ora
Imposta lingua
Test funzionam.
Reset utente
generali
Test funzionam.
Avvia test
Salta test
generali
Passo vent. 1-5
Passo riscaldam. 1
generali
Reset utente
Reset utente (temperatura ambiente giorno
e notte, limite alta velocità, velocità porta
chiusa, estate/inverno) alle impostazioni di
fabbrica.
generali
Test funzionam.
Per testare i passi del ventilatore e
del riscaldamento, eseguire il test di
funzionamento.
>Menu Installatore>Reset
utente
Eseguire reset utente?
No
Sì
Test funzionam.
Test completato
Riavvia test
Menu Supporto
Il menu supporto è protetto tramite password
e fornisce assistenza per contattare Frico o un
installatore autorizzato.
111
IT
Codici di allarme ed errore
SIRe prevede diversi allarmi e codici di
errore che assicurano un funzionamento
sicuro e privo di inconvenienti. Se sono
comparsi allarmi o codici di errore, questi
devono essere resettati per tornare al
normale funzionamento, ad esempio
per poter riattivare il riscaldamento.
La modalità ventilatore è attiva anche
quando, ad esempio, è comparso l'allarme
surriscaldamento.
Visualizzazione di codici di allarme ed
errore
In caso di allarme o errore, nella finestra di
stato compaiono il codice di allarme/errore.
In caso di codice di allarme/errore, compare
l'unità a cui è riferito. Vedere Tabella - Allarmi
e Tabella - Codici di errore.
Resetta allarme
Nota! Prima di resettare, controllare che il
problema sia stato risolto e che non vi siano
altri problemi che possono impedire la messa
in funzione dell'unità!
Dopo aver risolto il problema, resettare
l'allarme premendo la freccia avanti e selezionando Resetta allarme, quindi confermare.
Se viene generato un allarme su diverse unità
contemporaneamente, viene indicato il fatto
che sono presenti diversi allarmi, ma viene
visualizzato un solo allarme sul display. Resettando l'allarme si potrà leggere l'allarme seguente. Al primo avvio possono verificarsi codici
di allarme e di errore, solitamente reimpostabili senza che sia richiesta alcuna azione.
Protezione termica
Questa indicazione è valida solo per le unità
dotate di sensore interno. La protezione
da surriscaldamento serve a mantenere la
temperatura di mandata entro +40 °C. A +40
°C l'attuatore che controlla l'alimentazione
di calore si chiude. L'attuatore si riapre se la
temperatura interna scende sotto +35 °C. Se
nonostante questo la temperatura continua
a salire, ad esempio a causa di un guasto
112
a una valvola o all'attuatore, il ventilatore
inizierà a girare a 46 °C per contenere il
rialzo di temperatura. Allo stesso tempo,
scatta l'allarme surriscaldamento (Tabella Allarmi). Con temperatura interna di +50 °C,
il ventilatore gira alla massima velocità.
Se l'unità si raffredda, il riscaldamento
viene riattivato. L'allarme rimane visualizzato
sul display dell'unità di controllo. Se l'unità
si surriscalda due volte nell'arco di un'ora,
l'allarme deve essere resettato prima di poter riavviare il riscaldamento e il ventilatore
rimane in funzione finché l'allarme non viene
resettato. Nota! In caso di allarmi ripetuti e
allarmi da surriscaldamento, effettuare un
controllo approfondito e, se non si riesce a
individuare la causa del problema, contattare
un tecnico dell'assistenza autorizzato o Frico.
Mancanza di corrente
Si noti che in caso di mancanza di corrente,
gli orari impostati devono essere controllati
perché orari non corretti influiscono sul
programma settimana.
Funzione Protezione antibrina
Solo per unità con sensore interno.
La funzione protezione antibrina impedisce il
congelamento della batteria di riscaldamento.
Se la temperatura interna scende sotto +5
°C, scatta l'allarme protezione antibrina A3,
l'attuatore valvola si apre e il ventilatore si
arresta.
Nota! In caso di allarmi ripetuti, allarmi da
surriscaldamento e allarmi protezione antibrina, effettuare un controllo approfondito
e, se non si riesce a individuare la causa del
problema, contattare un installatore autorizzato o Frico.
IT
Tabella - Allarmi
Allarme
Causa
A1
Allarme
motore
Interruttore di protezione termica
attivato. Uno o più motori
surriscaldati. (Solo per unità
con interruttori di protezione
termica.)
A2
Allarme
surriscald.
La temperatura dell'unità ha
superato il limite che attiva
l'allarme di surriscaldamento.
(Solo per unità con sensore della
temperatura interna.)
A3
Allarme
protezione
antibrina
La temperatura dell'unità è scesa
al di sotto del limite che attiva
l'allarme di protezione antibrina.
(Solo per unità con sensore
della temperatura interna.) La
temperatura dell'acqua di ritorno
è scesa sotto il limite che attiva
l'allarme (solo quando si utilizza
il sensore della temperatura
dell'acqua di ritorno).
Assicurarsi che la temperatura dell'ambiente
in cui è installata l'unità sia superiore a +5°C.
Controllare la temperatura di mandata, la
portata dell'acqua calda e il funzionamento
dell'attuatore e della valvola. In caso di
allarme, vi è il rischio che la batteria sia
danneggiata: controllare attentamente che
non vi siano perdite e sostituire la batteria, se
danneggiata.
A4
Allarme
filtro
Raggiunto tempo di funzionamento
fisso prima dell'allarme filtro.
Sostituire o pulire il filtro, regolare il tempo di
allarme in base al grado di sporcizia del filtro e
resettare l'allarme.
È stato attivato l'ingresso allarme
esterno su SIReC1X.
Controllare l'allarme esterno.
A5
Allarme
esterno
Azione
Controllare che non vi siano ostruzioni alla
ripresa e mandata dell'aria dell'unità. Dopo
che il motore surriscaldato si sarà raffreddato,
l'interruttore di protezione termica si disattiverà
e si potrà resettare l'allarme. In caso di allarmi
ripetuti, controllare i motori; sostituire i motori
danneggiati.
Controllare che non vi siano ostruzioni alla
ripresa e mandata dell'aria dell'unità e il
funzionamento del sensore della temperatura
interna.
113
IT
Tabella - Codici di errore
Codice di errore
Causa
Azione
E1
Errore
comunicazioni
Mancanza di contatto tra SIReB1(X)
e SIReC1X.
Controllare il collegamento tra le
schede. Sostituire eventuali cavi
modulari.
E2
Errore ID
Due o più SIReB1(X) hanno lo stesso
numero ID.
Scollegare l'alimentazione elettrica e
selezionare un numero ID differente
per ogni SIReB1(X) presente nel
sistema.
E3
Errore ID
Uno o più SIReB1(X) non hanno
programmi.
Contattare Frico per assistenza.
E4
Errore sensore
ambiente
Errore del sensore esterno della
temperatura ambiente SIReRTX
collegato a SIReB1(X) o sensore
mancante.
Scollegare sempre l'alimentazione
elettrica quando si collegano e
scollegano i sensori. Controllare il
collegamento del sensore.
E8
Errore sensore
interno
Errore del sensore interno all'unità o
sensore mancante.
(Solo per unità con sensore della
temperatura interna.)
Controllare il collegamento del
sensore. Se non è presente il sensore,
contattare Frico per assistenza.
E10
Errore ID
Due o più SIReB1(X) presenti nel
sistema hanno programmi diversi.
E12
Errore sensore
ambiente
Errore del sensore esterno della
temperatura ambiente SIReRTX
collegato a SIReC1X o sensore
mancante.
Scollegare sempre l'alimentazione
elettrica quando si collegano e
scollegano i sensori. Controllare il
collegamento del sensore.
E20
Errore
comunicazioni
Mancanza di contatto tra unità di
controllo SIReUA1 e SIReC1X.
Controllare il collegamento. Sostituire
eventuali cavi modulari.
E21
Errore sensore
ambiente
Errore del sensore ambiente interno
dell'unità di controllo SIReUA1.
Controllare il collegamento tra
SIReUA1 e SIReC1X. Sostituire
eventuali cavi modulari. Se l'errore
persiste, occorrerà sostituire l'unità di
controllo SIReUA1.
E23
Errore software
114
IT
Collegamento del controllo esterno - incluse le funzioni BMS
SIReC1X
COM 1
COM 2
Riduzione notte esterno
On/Off esterno 5-30V AC/DC
Il segnale esterno attiva l'unità.
Impostazione parametro: >> Menu
Installatore > Controllo esterno >
On/Off esterno = On
19 20
Allarme in uscita (BMS)
(interruttore pulito, max. 3A, 230V)
Indicazione allarme in uscita.
Sempre attivo. Chiuso = avvisatore
acustico Aperto = nessun allarme
17 18
Contatto per porta (obbligatorio)
(Interruttore esterno pulito)
SIReDC indica lo stato della
porta. È possibile utilizzare anche
un interruttore pulito da porta
automatica o BMS. Chiuso = porta
aperta Aperto = porta chiusa
1516
+ -
1112
+ -
Controllo velocità esterno 0-10V
DC
Controlla la velocità del ventilatore
in fasi (vedere il diagramma nella
sezione Controllo esterno (BMS).
Impostazione parametro: >> Menu
Installatore > Controllo esterno >
Contr. vent. 0-10V = On
9 10
Allarme esterno IN (contatto
pulito)
Ingresso per allarme esterno. La
chiusura fa scattare l'allarme.
7 8
Riduzione notte esterna on/off
(interruttore pulito)
Si chiude per attivare la funzione
riduzione notte. Sempre attivo.
19 20
ALLARME OUT (BMS)
ROOM
Contatto per porta
15 161718
ON/OFF esterno
1112
+ -
Controllo velocità esterno 0-10V DC IN
7 8 9 10
Allarme esterno IN
115
ALARM OUT (BMS)
(potential free contact,
max 3A, 230V)
15 161718
EXTERNAL ON/OFF
5-30V AC/DC
1112
+ -
EXTERNAL RPM 0-10V DC IN
EXTERNAL ALARM IN
(potential free contact)
COM 1
COM 2
EXTERNAL SETBACK TEMP.
ON/OFF (potential free contact)
ROOM
X3
C1
X4
C2
Pot.
X5
Unit ID
SIReB1
230V~
PE N L
~
N L L
PE N L
SUPPLY 230V
ACTUATOR
230V
X3
ROOM
X4
C1
X5
C2
Wiring diagram - Competent
Internal PC Board Base
SD230
SIReC1X
7 8 9 10
ROOM
19 20
SIReRTX
(optional)
SIReDC
SIReUA1
C2
Pot.
X5
Unit ID
SIReB1X
C1
X4
ROOM
X3
~
N L L
L
230V~
PE N
SD230
For wiring of external PC board
base see separate manual for
SIReB1X
Wiring diagram - Competent
External PC Board Base
COM 1
COM 2
SIReC1X
7 8 9 10
15 161718
EXTERNAL ON/OFF
5-30V AC/DC
1112
+ -
ROOM
19 20
SIReDC
SIReRTX
(optional)
SIReUA1
ALARM OUT (BMS)
(potential free contact,
max 3A, 230V)
EXTERNAL ALARM IN
C2
Pot.
X5
Unit ID
SIReB1
C2
Pot.
X5
Unit ID
SIReB1
C2
Pot.
X5
Unit ID
SIReB1
C1
X4
C1
X4
C1
X4
X5
C2
ROOM
X3
ROOM
X3
ROOM
X3
X4
C1
PE N L
SUPPLY 230V
ACTUATOR
230V
~
N L L PE N L
ACTUATOR SUPPLY
~
N L L PE N L
ACTUATOR SUPPLY
~
N L L PE N L
ACTUATOR SUPPLY
X3
ROOM
SD230
SD230
SD230
Wiring diagram - Competent- parallel connection
COM 1
COM 2
SIReC1X
7 8 9 10
15 161718
EXTERNAL ON/OFF, 5-30V AC/DC
1112
ROOM
19 20
SIReUA1
SIReRTX
(optional)
ALARM OUT (BMS)
(potential free contact,max 3A, 230V)
DOOR CONTACT
EXTERNAL ALARM IN
Tel: +46 31 336 86 00
Fax: +46 31 26 28 25
[email protected]
www.frico.se
For latest updated information and information
about your local contact: www.frico.se
Art no: E4444, 2012-11-20 HH/ SÅ/ SÄ
Main office
Frico AB
Box 102
SE-433 22 Partille
Sweden

ma_frico_sire competent ac water_it

Transcript

Documenti analoghi

NOTE OPERATIVE PER L`UTILIZZO DEL PROGRAMMA “IrfanView”

L`antipasto dal buffet Gnocchi alla bava Sedani agli

“”Lies, damned lies and statistics” (Benjamin Disraeli)

Hotel Villa Esperia Taormina Messina Sicilia

Hotel Villa Esperia**** Taormina (ME) Capodanno 2016

SIRe Competent Air Curtains Electric SIReAC

villa esperia-taormina

Menu - Charleston Restaurant Association

Slide - Dipartimento di Ingegneria dell`Informazione

SIRe Advanced Air Curtains Water With quick guide SIReAA

SIRe Advanced Fan Heater - Water SIReFA SIReFAWM

Open Office, alternativa open source a Microsoft Office

Creare cd d`immagini
