manuale per l`installatore - 1/3 tipologie d`installazione

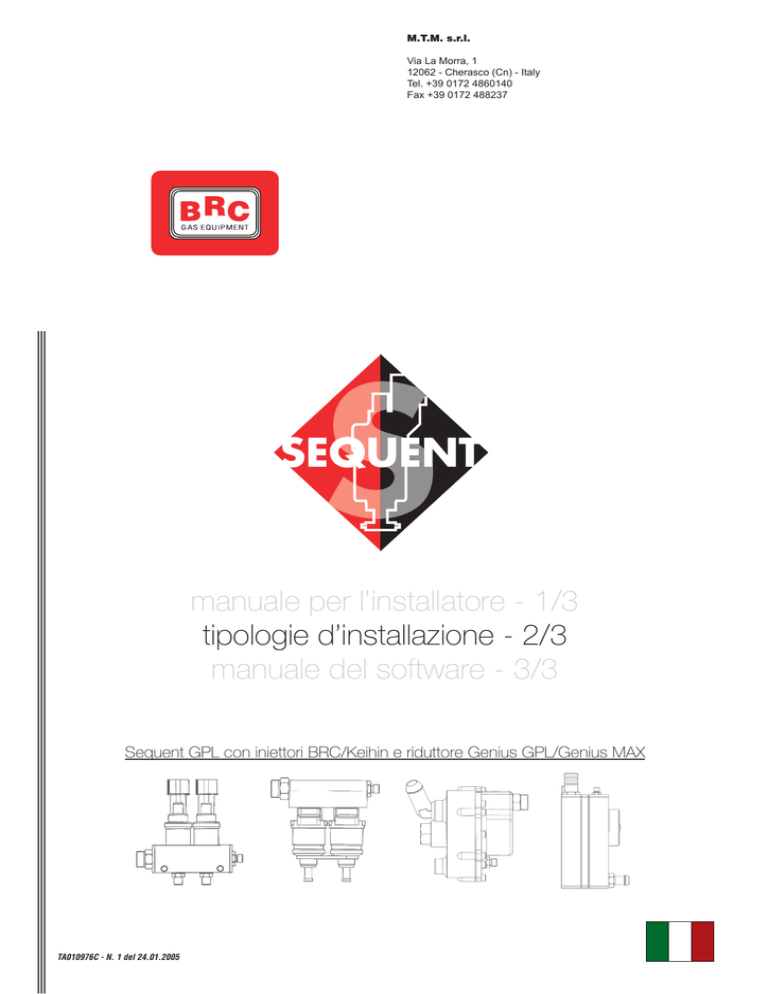

M.T.M. s.r.l. Via La Morra, 1 12062 - Cherasco (Cn) - Italy Tel. +39 0172 4860140 Fax +39 0172 488237 manuale per l’installatore - 1/3 tipologie d’installazione - 2/3 manuale del software - 3/3 Sequent GPL con iniettori BRC/Keihin e riduttore Genius GPL/Genius MAX TA010976C - N. 1 del 24.01.2005 RIFERIMENTI UTILI Per ulteriori informazioni sul sistema “SEQUENT”, si consiglia di consultare gli altri manuali e fogli informativi pubblicati da BRC. • Manuale per l’installatore. E’ la strada più semplice per ottenere informazioni di base generali, riguardanti l’installazione dell’impianto SEQUENT. In esso si possono inoltre reperire: - nozioni sul principio di funzionamento del sistema e sulla sua struttura, - una descrizione dettagliata dei componenti che lo compongono, - indicazioni sul montaggio della parte meccanica e sui collegamenti elettrici. Il Common Rail modulare per il gas • Manuale del software. E’ la guida indispensabile per chi vuole imparare a gestire il sistema tramite personal computer, fare mappature, programmare le centraline, effettuare diagnosi, modificare i parametri di funzionamento. Esso descrive il funzionamento del software “SEQUENT”, che gira su Personal Computer, guidando l’utente nei vari passi di ciascuna funzione. 2 PRESENTAZIONE Il presente manuale risulta particolarmente utile all’installatore, per poter scegliere correttamente un kit base ed un kit standard idonei al veicolo che si sta trasformando, in base al suo numero di cilindri ed alla relativa disposizione, al tipo di alimentazione originaria (aspirato o sovralimentato) ed alla potenza. Come già accennato nel Capitolo 1 del Manuale per l’installatore riportiamo per comodità la composizione GENERALE del kit base e del kit standard. Si ricorda che tale manuale è riferito solamente al Sistema Sequent GPL con iniettori BRC/Keihin e riduttore Genius/Genius MAX. • Tubo gas 10x17 o 12x19, • Tubo gas 5x10,5 da utilizzare sugli iniettori e per le prese di pressione, • Sacchetto contenente: ugello minimo, biforcazione in nylon, dadi attacchi e fascette click per tubi gas 5x10,5, 10x17 e 12x19, fascette click per le prese pressione, tappo M8x1 per eventuale chiusura RAIL. Il kit base GPL contiene: • 1 Centralina FLY SF priva di cartografie, • 1 cablaggio (dedicato per iniettori BRC o per iniettori Keihin), • 1 rotolino di tubo di rame ø 6, • Tubo acqua 16x23, • 1 riduttore di pressione GENIUS SEQUENT GPL o GENIUS MAX SEQUENT GPL con sensore di temperatura gas a termistore, • 1 filtro a cartuccia per gas “FJ1” o “FJ1 TWIN” • 1 sensore di pressione P1 MAP, oppure P1 MAP Turbo, • 1 elettrovalvola GPL “ ET98 NORMAL o SUPER WP”, • 1 sacchetto contenente viti, dadi e raccordi vari. Il kit standard Keihin contiene: • 3 (4, 5 o 6 secondo il numero di cilindri) iniettori gas Keihin con relativi ugelli calibrati, • 1 rail di raccordo per iniettori Keihin con minuteria allegata, • Tubo gas 10x17 o 12x19, • Tubo gas 5x10,5 da utilizzare sugli iniettori e per le prese di pressione, • Sacchetto contenente: ugello minimo, biforcazione in nylon, dadi attacchi e fascette click per tubi gas 5x10,5, 10x17 e 12x19, fascette click per le prese pressione, tappo M8x1 per eventuale chiusura RAIL. E’ ovvio che sia i kit base sia i kit standard sono disponibili in svariate configuazioni. Elencare la descrizione completa di tutti i kit base e standard previsti da BRC sarebbe superfluo e prolisso. Ma, negli schemi meccanici che seguono, in riferimento al tipo di veicolo da trasformare vengono indicati i kit base e standard necessari, all’interno dei quali l’installatore troverà i prodotti idonei e indispensabili per la trasformazione. Per i collegamenti elettrici generali sarà sufficiente seguire gli schemi elettrici indicati su ogni schema meccanico. Il kit standard BRC contiene: • 3 (4, 5 o 6 secondo il numero di cilindri) iniettori gas BRC con relativi ugelli calibrati, • 1 rail di raccordo per iniettori BRC con minuteria allegata, Facciamo presente che la rappresentazione dei prodotti sugli schemi meccanici è puramente indicativa. Vengono colorati in GRIGIO i principali prodotti presenti all’interno dei kit standard, mentre 3 vengono rappresentati in BIANCO i principali prodotti presenti dentro i kit base. SCHEMA MECCANICO SEQUENT GPL S.M. 1 GPL SU AUTOVETTURE A 3 CILINDRI Tipo Autovettura Iniettore gas Kit Standard 3 Cilindri Aspirato BRC NORMAL 09SQ00002003 3 Cilindri Sovralimentato BRC NORMAL 09SQ00002003 3 Cilindri Aspirato Keihin NORMAL 09SQ00001003 3 Cilindri Sovralimentato Keihin NORMAL 09SQ00001003 Kit Base 09SQ00000101 Genius 800 mbar Elettrovalvola normal Sensore P1-MAP 09SQ00000114 Genius 800 mbar Elettrovalvola normal Sensore P1-MAP Turbo 09SQ00000001 Genius 800 mbar Elettrovalvola normal Sensore P1-MAP 09SQ00000014 Genius 800 mbar Elettrovalvola normal Sensore P1-MAP Turbo Schema Elettrico T.I. 01 GPL T.I. 01 GPL T.I. 01 GPL T.I. 01 GPL FLY SF 4 SCHEMA MECCANICO SEQUENT GPL S.M. 2 GPL SU AUTOVETTURE A 4 CILINDRI Tipo Autovettura Iniettore gas Kit Standard Kit Base Schema Elettrico 4 Cilindri Aspirato potenza minore uguale a 60 kW BRC NORMAL 09SQ00002007 09SQ00000103 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 60 kW e 100 kW BRC MAX 09SQ00002008 09SQ00000103 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 100 kW e 120 kW BRC MAX 09SQ00002008 09SQ00000106 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Sovralimentato minore di 140 kW BRC MAX 09SQ00002008 09SQ00000105 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 100 kW e 120 kW BRC MAX 09SQ00002008 09SQ00000306 Genius MAX Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Sovralimentato minore di 140 kW BRC MAX 09SQ00002008 09SQ00000305 Genius MAX Elettrovalvola super Sensore P1-MAP Turbo T.I. 02 GPL 4 Cilindri Aspirato potenza minore uguale a 60 kW Keihin NORMAL 09SQ00001007 09SQ00000003 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP T.I. 02 GPL 4 CilindriAspirato potenza compresa fra 60 kW e 100 kW Keihin MAX 09SQ00001008 09SQ00000003 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 100 kW e 120 kW Keihin MAX 09SQ00001008 09SQ00000006 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 120 kW e 140 kW Keihin Super MAX 09SQ00001014 09SQ00000006 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Aspirato potenza compresa fra 120 kW e 140 kW Keihin Super MAX 09SQ00001014 09SQ00000206 Genius MAX Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Sovralimentato minore di 140 kW Keihin MAX 09SQ00001008 09SQ00000005 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 02 GPL 4 Cilindri Aspirato potenza compresa tra 100 kW e 120 kW Keihin MAX 09SQ00001008 09SQ00000206 Genius MAX Elettrovalvola super Sensore P1-MAP T.I. 02 GPL 4 Cilindri Sovralimentato minore di 140 kW Keihin MAX 09SQ00001008 09SQ00000205 Genius MAX Elettrovalvola super Sensore P1-MAP Turbo T.I. 02 GPL FLY SF 5 SCHEMA MECCANICO SEQUENT GPL S.M. 3 GPL SU AUTOVETTURE A 4 CILINDRI SOVRALIMENTATO Tipo Autovettura Iniettore gas 4 Cilindri Sovralimentato potenza compresa tra 140 e 160 kW Keihin Super MAX Kit Standard Kit Base Schema Elettrico 09SQ00003014 09SQ00000220 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 03 GPL FLY SF 6 SCHEMA MECCANICO SEQUENT GPL S.M. 4 GPL SU AUTOVETTURE A 4 CILINDRI BOXER Tipo Autovettura Iniettore gas Kit Standard 4 Cilindri Boxer Aspirato potenza minore di 100 kW BRC MAX 09SQ00002002 4 Cilindri Boxer Aspirato potenza compresa fra 100 kW e 120 kW BRC MAX 09SQ00002002 4 Cilindri Sovralimentato potenza minore di 140 kW BRC MAX 4 Cilindri Boxer Aspirato potenza minore di 100 kW Keihin MAX 4 Cilindri Boxer Aspirato potenza compresa fra 100 kW e 120 kW Keihin MAX 4 Cilindri Boxer Aspirato potenza compresa fra 120 kW e 140 kW Keihin Super MAX 4 Cilindri Boxer Sovralimentato potenza minore di 140 kW Keihin MAX Kit Base 09SQ00000103 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP 09SQ00000106 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Schema Elettrico T.I. 04 GPL T.I. 04 GPL 09SQ00002002 09SQ00000105 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 04 GPL 09SQ00001002 09SQ00000003 Genius 1200 mbar Elettrovalvola normal Sensore P1-MAP T.I. 04 GPL 09SQ00001002 09SQ00000006 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 04 GPL 09SQ00001022 09SQ00000006 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 04 GPL 09SQ00001002 09SQ00000005 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 04 GPL FLY SF 7 SCHEMA MECCANICO SEQUENT GPL S.M. 5 GPL SU AUTOVETTURE A 5 CILINDRI Tipo Autovettura Iniettore gas Kit Standard 5 Cilindri Aspirato potenza minore di 140 kW BRC MAX 09SQ00002012 5 Cilindri Sovralimentato potenza minore di 140 kW BRC MAX 09SQ00002012 5 Cilindri Aspirato potenza minore di 140 kW Keihin MAX 09SQ00001012 5 Cilindri Sovralimentato potenza minore di 140 kW Keihin MAX 09SQ00001012 Kit Base 09SQ00000108 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP 09SQ00000110 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo 09SQ00000008 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP 09SQ00000010 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo Schema Elettrico T.I. 05 GPL T.I. 05 GPL T.I. 05 GPL T.I. 05 GPL FLY SF 8 SCHEMA MECCANICO SEQUENT GPL S.M. 6 GPL SU AUTOVETTURE A 5 CILINDRI Tipo Autovettura Iniettore gas 5 Cilindri Aspirato potenza compresa tra 140 kW e 150 kW 5 Cilindri Sovralimentato potenza compresa tra 140 kW e 170 kW 5 Cilindri Aspirato potenza compresa tra 140 kW e 160 kW 5 Cilindri Sovralimentato potenza compresa tra 140 kW e 180 kW Kit Standard BRC MAX 09SQ00004012 BRC MAX 09SQ00004012 Keihin Super MAX 09SQ00003032 Keihin Super MAX 09SQ00003032 Kit Base 09SQ00000311 Genius MAX Elettrovalvola Super Sensore P1-MAP 09SQ00000313 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo 09SQ00000211 Genius MAX Elettrovalvola Super Sensore P1-MAP 09SQ00000213 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo Schema Elettrico T.I. 06 GPL T.I. 06 GPL T.I. 06 GPL T.I. 06 GPL FLY SF 9 SCHEMA MECCANICO SEQUENT GPL S.M. 7 GPL SU AUTOVETTURE A 6 CILINDRI IN LINEA Tipo Autovettura Iniettore gas Kit Standard Kit Base Schema Elettrico 09SQ00002013 09SQ00000108 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 07 GPL 09SQ00002013 09SQ00000110 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 07 GPL 6 Cilindri in linea Aspirato potenza minore di 140 kW BRC MAX 6 Cilindri in linea Sovralimentato potenza minore di 140 kW BRC MAX 6 Cilindri in linea Aspirato potenza minore di 140 kW Keihin MAX 09SQ00001013 6 Cilindri in linea Sovralimentato potenza minore di 140 kW Keihin MAX 09SQ00001013 09SQ00000008 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP 09SQ00000010 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo T.I. 07 GPL T.I. 07 GPL FLY SF 10 SCHEMA MECCANICO SEQUENT GPL S.M. 8 GPL SU AUTOVETTURE A 6 CILINDRI IN LINEA Tipo Autovettura Iniettore gas 6 Cilindri in linea Aspirato potenza compresa tra 140 kW e 170 kW BRC MAX 6 Cilindri in linea Sovralimentato potenza compresa tra 140 kW e 200 kW BRC MAX 6 Cilindri in linea Aspirato potenza compresa tra 140 kW e 190 kW Keihin Super MAX 6 Cilindri in linea Sovralimentato potenza compresa tra 140 kW e 200 kW Keihin Super MAX Kit Standard Kit Base Schema Elettrico 09SQ00004013 09SQ00000311 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 08 GPL 09SQ00004013 09SQ00000313 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 08 GPL 09SQ00003033 09SQ000000211 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 08 GPL 09SQ00003033 09SQ00000213 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 08 GPL FLY SF 11 SCHEMA MECCANICO SEQUENT GPL S.M. 9 GPL SU AUTOVETTURE 6 CILINDRI A “V” Tipo Autovettura Iniettore gas Kit Standard Kit Base Schema Elettrico 09SQ00000108 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 09 GPL 6 Cilindri a “V” Aspirato potenza minore di 140 kW BRC MAX 09SQ00002006 6 Cilindri a “V” Sovralimentato potenza minore di 140 kW BRC MAX 09SQ00000110 Genius 1500 mbar 09SQ00002006 Elettrovalvola super Sensore P1-MAP Turbo 6 Cilindri a “V” Aspirato potenza minore di 140 kW Keihin MAX 09SQ00001006 6 Cilindri a “V” Sovralimentato potenza minore di 140 kW Keihin MAX 09SQ00000010 Genius 1500 mbar 09SQ00001006 Elettrovalvola super Sensore P1-MAP Turbo 09SQ00000008 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP T.I. 09 GPL T.I. 09 GPL T.I. 09 GPL FLY SF 12 SCHEMA MECCANICO SEQUENT GPL S.M. 10 GPL SU AUTOVETTURE 6 CILINDRI A “V” Tipo Autovettura Iniettore gas 6 Cilindri a “V” Aspirato potenza compresa tra 140 kW e 170 kW BRC MAX 6 Cilindri a “V” Sovralimentato potenza compresa tra 140 kW e 200 kW BRC MAX 6 Cilindri a “V” Aspirato potenza compresa tra 140 kW e 190 kW Keihin Super MAX 6 Cilindri a “V” Sovralimentato potenza compresa tra 140 kW e 200 kW Keihin Super MAX Kit Standard Kit Base Schema Elettrico 09SQ00004006 09SQ00000311 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 10 GPL 09SQ00004006 09SQ00000313 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 10 GPL 09SQ00003026 09SQ00000211 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 10 GPL 09SQ00003026 09SQ00000213 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 10 GPL FLY SF 13 SCHEMA MECCANICO SEQUENT GPL S.M. 11 GPL SU AUTOVETTURE 8 CILINDRI A “V” Tipo Autovettura Iniettore gas 8 Cilindri a “V” Aspirato potenza minore di 140 kW BRC MAX 09SQ00002010 8 Cilindri a “V” Sovralimentato potenza minore di 140 kW BRC MAX 09SQ00002010 8 Cilindri a “V” Aspirato potenza minore di 140 kW Keihin MAX 09SQ00001010 8 Cilindri a “V” Sovralimentato potenza minore di 140 kW Keihin MAX 09SQ00001010 Kit Standard Kit Base 09SQ00000116 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP 09SQ00000117 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo 09SQ00000016 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP 09SQ00000017 Genius 1500 mbar Elettrovalvola super Sensore P1-MAP Turbo Schema Elettrico T.I. 11 GPL T.I. 11 GPL T.I. 11 GPL T.I. 11 GPL FLY SF 14 SCHEMA MECCANICO SEQUENT GPL S.M. 12 GPL SU AUTOVETTURE 8 CILINDRI A “V” Tipo Autovettura Iniettore gas 8 Cilindri a “V” Aspirato potenza compresa tra 140 kW e 200 kW BRC MAX 8 Cilindri a “V” Sovralimentato potenza compresa tra 140 kW e 200 kW BRC MAX 8 Cilindri a “V” Aspirato potenza compresa tra 140 kW e 200 kW Keihin Super MAX 8 Cilindri a “V” Sovralimentato potenza compresa tra 140 kW e 200 kW Keihin Super MAX Kit Standard Kit Base Schema Elettrico 09SQ00004010 09SQ00000318 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 12 GPL 09SQ00004010 09SQ00000319 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 12 GPL 09SQ00003030 09SQ00000218 Genius MAX Elettrovalvola Super Sensore P1-MAP T.I. 12 GPL 09SQ00003030 09SQ00000219 Genius MAX Elettrovalvola Super Sensore P1-MAP Turbo T.I. 12 GPL FLY SF 15 SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 3 CILINDRI Fusibile 5A Connettore Commutatore Fusibile 15A Presa Diagnosi T.I. 01 Connettore Sensore di livello Relé GPL "E" 3 2 1 "B" "C" Connettore Elettrovalvola Posteriore "D" "P" FLY SF "P1" +12V Sotto chiave SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" "P4" "P3" "L" Grigio "M" (Segnale Contagiri) (Segnale TPS) Centralina Iniezione Benzina ✗ "P2" Giallo Marrone Connettore 10 Poli collegamenti ausiliari "N" Segnale Sonda Lambda Connettore 10 Poli collegamento iniettori "O" Bianco/Viola "Q" Tagliare eliminare ed isolare 1° Iniet. Benz. 2° Iniet. Benz. 3° Iniet. Benz. "I1" 4 "I4" 1 2 "I2" "I3" 3 Sensore di pressione Rail o Rail Turbo Non Collegare 1 2 3 Sequenza iniettori Benzina Entrata gas P1 P1 MAP Sequenza iniettori GAS "H" "G" "F" (-) (+) Sensore di temperatura gas Multivalvola Europa Elettrovalvola Gpl "A" Nero Nero Rosso Rosso + Batteria Riduttore "GENIUS SEQUENT" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. 16 SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 4 CILINDRI Fusibile 5A Connettore Commutatore Fusibile 15A Presa Diagnosi T.I. 02 Connettore Sensore di livello Relé GPL "E" 3 2 1 "B" "C" Connettore Elettrovalvola Posteriore "D" "P" FLY SF "P1" "P4" "P2" 1° Iniet. Benz. +12V Sotto chiave SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" "P3" 2° Iniet. Benz. 3° Iniet. Benz. "M" "L" Grigio Giallo Marrone Connettore 10 Poli collegamenti ausiliari "N" Segnale Sonda Lambda Connettore 10 Poli collegamento iniettori "O" Bianco/Viola "Q" (Segnale Contagiri) (Segnale TPS) Centralina Iniezione Benzina 4° Iniet. Benz. "I4" "I1" 1 2 "I2" 3 "I3" 4 Sensore di pressione Rail o Rail Turbo 1 2 3 4 Sequenza iniettori Benzina P1 Entrata gas MAP P1 Sequenza iniettori GAS "H" "G" "F" (-) (+) Sensore di temperatura gas Multivalvola Europa Elettrovalvola Gpl "A" Nero Nero Rosso Rosso + Batteria Riduttore "GENIUS SEQUENT" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. 17 SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTOR SOVRALIMENTATO 4 CILINDRI Fusibile 5A Connettore Commutatore Fusibile 15A Presa Diagnosi Connettore Sensore di livello Relé T.I. 03 GPL "E" 3 2 1 "B" "C" Connettore Elettrovalvola Posteriore "D" "P" FLY SF "P1" "P4" "P2" 1° Iniet. Benz. +12V Sotto chiave SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" "P3" 2° Iniet. Benz. 3° Iniet. Benz. "M" "L" Grigio Giallo Marrone Connettore 10 Poli collegamenti ausiliari "N" Segnale Sonda Lambda Connettore 10 Poli collegamento iniettori "O" Bianco/Viola "Q" (Segnale Contagiri) (Segnale TPS) Centralina Iniezione Benzina 4° Iniet. Benz. "I4" "I1" 1 1 2 3 4 Sequenza iniettori Benzina "I2" 2 3 "I3" Multivalvola Europa 4 Entrata gas Sensore di pressione Rail Turbo P1 Sequenza iniettori GAS P1 MAP "H" "G" Sensore di temperatura gas "F" (-) (+) Elettrovalvola Gpl "A" Nero Nero Rosso Rosso + Batteria Riduttore "GENIUS MAX SEQUENT" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. 18 SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 4 CILINDRI BOXER Fusibile 5A Connettore Commutatore Fusibile 15A Presa Diagnosi T.I. 04 Connettore Sensore di livello Relé GPL "E" 3 2 1 "B" "C" Connettore Elettrovalvola Posteriore "D" "P" FLY SF "P1" "P4" "P2" 1° Iniet. Benz. DX +12V Sotto chiave SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" "P3" 2° Iniet. Benz. SX 3° Iniet. Benz. DX "I1" 1 3 1 4 2 Sequenza iniettori Benzina Grigio "L" (Segnale Contagiri) (Segnale TPS) Centralina Iniezione Benzina Bancata Sinistra "I3" "I2" 3 Entrata gas SX "M" 4° Iniet. Benz. SX Bancata Destra DX Giallo Marrone Connettore 10 Poli collegamenti ausiliari "N" Segnale Sonda Lambda Connettore 10 Poli collegamento iniettori "O" Bianco/Viola "Q" 2 P1 Entrata gas Sequenza iniettori GAS DX "I4" 4 Non collegare P1 Rail di Sinistra Sensore di pressione Rail o Rail Turbo DX P1 MAP Sequenza iniettori GAS SX "H" "G" "F" (-) (+) Elettrovalvola Gpl "A" Nero Nero Rosso Rosso + Batteria Sensore di temperatura gas Riduttore "GENIUS SEQUENT" Multivalvola Europa ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. 19 20 "A" Nero Nero Rosso Rosso + 1° Iniet. Benz. "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "P3" 3° Iniet. Benz. "P4" "P" "Q" "C" "F" 4° Iniet. Benz. (+) Elettrovalvola GPL (-) SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari Dal filo Verde in uscita dal connettore 24 poli Fly SF "O" "N" "D" 3 2 1 Presa Diagnosi "M" Sensore di temperatura gas "G" Marrone +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore Grigio Fusibile 15A 1 2 3 4 5 (Segnale TPS) SX Elettrovalvola Posteriore Sensore di livello (Segnale Contagiri) DX Riduttore "GENIUS SEQUENT" "L" "E" Centralina Iniezione Benzina Sequenza iniettori Benzina Entrata gas 2 "I2" 3 "I3" 4 "I4" 5 "I5" Verde Sequenza iniettori GAS 1 "I1" "BS" FLY SF P1 Non collegare "I6" Diretto al morsetto centrale libero del Relé Multivalvola Europa "H" "P5" "PS" 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori "P6" P1 MAP Sensore di pressione Rail o Rail turbo Tagliare eliminare ed isolare Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. ✗ Fusibile 5A Bianco/Viola T.I. 05 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 5 CILINDRI AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. 21 "A" Nero Nero Rosso Rosso + 1° Iniet. Benz. "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "Q" "C" (-) (+) Elettrovalvola Gpl 4° Iniet. Benz. Riduttore "GENIUS MAX SEQUENT" SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari "F" "P3" 3° Iniet. Benz. "P4" "P" Dal filo Verde in uscita dal connettore 24 poli Fly SF Marrone "O" "N" "D" 3 2 1 Presa Diagnosi +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore "M" "L" "G" Grigio Fusibile 15A DX 1 2 3 4 5 Sensore di temperatura gas (Segnale TPS) SX Elettrovalvola Posteriore Sensore di livello (Segnale Contagiri) "E" Centralina Iniezione Benzina Sequenza iniettori Benzina Entrata gas 2 "I2" 3 "I3" 4 "I4" 5 "I5" Verde Sequenza iniettori GAS 1 "I1" "BS" FLY SF P1 Non collegare "I6" Diretto al morsetto centrale libero del Relé Multivalvola Europa "H" "P5" "PS" 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori "P6" P1 MAP Sensore di pressione Rail o Rail turbo Tagliare eliminare ed isolare Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. ✗ Fusibile 5A Bianco/Viola T.I. 06 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 5 CILINDRI AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" 22 + "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "P3" 3° Iniet. Benz. "P4" "P" "Q" "C" "F" 4° Iniet. Benz. (+) Elettrovalvola Gpl (-) SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari Dal filo Verde in uscita dal connettore 24 poli Fly SF "O" "N" "D" 3 2 1 Presa Diagnosi "M" Sensore di temperatura gas "G" Marrone +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore Grigio Fusibile 15A 1° Iniet. Benz. Nero Nero Rosso Rosso Fusibile 5A Bianco/Viola (Segnale TPS) (Segnale Contagiri) 6 5 4 3 2 1 ANT. Elettrovalvola Posteriore Sensore di livello POST. Riduttore "GENIUS SEQUENT" "L" "E" Centralina Iniezione Benzina Sequenza iniettori Benzina Entrata gas 1 "I1" 3 "I3" 4 "I4" 5 "I5" 6 "I6" Verde Sequenza iniettori GAS 2 "I2" "BS" FLY SF P1 Diretto al morsetto centrale libero del Relé Multivalvola Europa "H" "P5" "PS" 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori P1 MAP Sensore di pressione Rail o Rail turbo 6° Iniet. Benz. "P6" Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 07 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 6 CILINDRI IN LINEA AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" 23 + "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "Q" "C" (-) (+) Elettrovalvola Gpl 4° Iniet. Benz. Riduttore "GENIUS MAX SEQUENT" SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari "F" "P3" 3° Iniet. Benz. "P4" "P" Dal filo Verde in uscita dal connettore 24 poli Fly SF Marrone "O" "N" "D" 3 2 1 Presa Diagnosi +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore "M" "L" "G" Grigio Fusibile 15A 1° Iniet. Benz. Nero Nero Rosso Rosso Fusibile 5A Bianco/Viola Sensore di livello Sensore di temperatura gas (Segnale TPS) (Segnale Contagiri) 6 5 4 3 2 1 ANT. Elettrovalvola Posteriore POST. "E" Centralina Iniezione Benzina Sequenza iniettori Benzina Entrata gas 1 "I1" 3 "I3" 4 "I4" 5 "I5" 6 "I6" Verde Sequenza iniettori GAS 2 "I2" "BS" FLY SF P1 Diretto al morsetto centrale libero del Relé Multivalvola Europa "H" "P5" "PS" 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori P1 MAP Sensore di pressione Rail o Rail turbo 6° Iniet. Benz. "P6" Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 08 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 6 CILINDRI IN LINEA AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" 24 + "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "P3" 3° Iniet. Benz. "P4" "P" "Q" "C" "F" 4° Iniet. Benz. (+) Elettrovalvola Gpl (-) SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari Dal filo Verde in uscita dal connettore 24 poli Fly SF "O" "N" "D" 3 2 1 Presa Diagnosi "M" Sensore di temperatura gas "G" Marrone +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore Grigio Fusibile 15A 1° Iniet. Benz. Nero Nero Rosso Rosso Fusibile 5A Bianco/Viola Sensore di livello (Segnale TPS) (Segnale Contagiri) 5 3 1 6 4 2 SX Elettrovalvola Posteriore DX Riduttore "GENIUS SEQUENT" "L" "E" Entrata gas Centralina Iniezione Benzina Sequenza iniettori Benzina 2 "I1" 3 "I2" "I3" P1 Sequenza iniettori GAS 1 Entrata gas "BS" FLY SF "I5" 4 "I6" 5 6 Non collegare P1 2° Rail Diretto al morsetto centrale libero del Relé Sequenza iniettori GAS "I4" Verde Multivalvola Europa "H" "P5" "PS" 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori P1 MAP Sensore di pressione Rail o Rail turbo 6° Iniet. Benz. "P6" Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 09 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 6 CILINDRI A “V” AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" 25 + "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "Q" "C" (-) (+) Elettrovalvola Gpl 4° Iniet. Benz. Riduttore "GENIUS MAX SEQUENT" SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari "F" "P3" 3° Iniet. Benz. "P4" "P" Dal filo Verde in uscita dal connettore 24 poli Fly SF Marrone "O" "N" "D" 3 2 1 Presa Diagnosi +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore "M" "L" "G" Grigio Fusibile 15A 1° Iniet. Benz. Nero Nero Rosso Rosso Fusibile 5A Bianco/Viola DX Sensore di temperatura gas (Segnale TPS) 5 3 1 6 4 2 SX Elettrovalvola Posteriore Sensore di livello (Segnale Contagiri) "E" Entrata gas Centralina Iniezione Benzina Sequenza iniettori Benzina 2 "I1" 3 "I2" "I3" P1 Sequenza iniettori GAS 1 Entrata gas "BS" FLY SF "I5" 4 "I6" 5 6 Non collegare P1 2° Rail Diretto al morsetto centrale libero del Relé Sequenza iniettori GAS "I4" Verde Multivalvola Europa "H" "P5" "PS" P1 MAP 6° Iniet. Benz. "P6" Sensore di pressione Rail o Rail Turbo 5° Iniet. Benz. Connettore 10 Poli collegamento iniettori Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 10 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 6 CILINDRI A ”V” AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" Nero Nero Rosso Rosso Fusibile 5A 26 + 1° Iniet. Benz. "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" Relé "P3" 3° Iniet. Benz. "P4" "P" "Q" "C" "F" 4° Iniet. Benz. (+) Elettrovalvola Gpl (-) SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari Dal filo Verde in uscita dal connettore 24 poli Fly SF "O" "N" "D" 3 2 1 Presa Diagnosi "M" Sensore di temperatura gas "G" Marrone +12V Sotto chiave Giallo Segnale Sonda Lambda Connettore Commutatore Grigio Fusibile 15A Bianco/Viola 7 5 3 1 8 6 4 2 (Segnale TPS) SX Entrata gas "I2" 1 2 3 "I3" 4 "I4" Sequenza iniettori GAS "I1" Centralina Iniezione Benzina Sequenza iniettori Benzina Elettrovalvola Posteriore Sensore di livello (Segnale Contagiri) DX Riduttore "GENIUS SEQUENT" "L" "E" P1 "BS" FLY SF Entrata gas 5 "I5" 6 "I6" 7 "I7" 8 "I8" Non collegare P1 2° Rail Diretto al morsetto centrale libero del Relé Sequenza iniettori GAS Verde Multivalvola Europa "H" 5° Iniet. Benz. "P5" "PS" 6° Iniet. Benz. "P6" Connettore 10 Poli collegamento iniettori "P7" P1 MAP Sensore di pressione Rail o Rail turbo 7° Iniet. Benz. "P8" 8° Iniet. Benz. Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro. - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 11 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 8 CILINDRI A “V” AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. "A" Nero Nero Rosso Rosso Fusibile 5A 27 + 1° Iniet. Benz. "P1" Batteria - 2° Iniet. Benz. "P2" Connettore 10 Poli collegamento iniettori "B" "Q" "C" (-) (+) Elettrovalvola Gpl 4° Iniet. Benz. Riduttore "GENIUS MAX SEQUENT" SE NECESSARIO VEDERE "EVENTUALI TIPOLOGIE DI COLLEGAMENTO" Connettore 10 Poli collegamenti ausiliari "F" "P3" 3° Iniet. Benz. "P4" "P" Dal filo Verde in uscita dal connettore 24 poli Fly SF Connettore Commutatore Marrone "O" "N" "D" 3 2 1 Presa Diagnosi +12V Sotto chiave Giallo Segnale Sonda Lambda Relé "M" "L" "G" Grigio Fusibile 15A Bianco/Viola Sensore di temperatura gas (Segnale TPS) (Segnale Contagiri) 7 5 3 1 8 6 4 2 SX Elettrovalvola Posteriore DX "E" Sensore di livello Entrata gas "I2" 1 2 3 "I3" 4 "I4" Sequenza iniettori GAS "I1" Centralina Iniezione Benzina Sequenza iniettori Benzina P1 "BS" FLY SF Entrata gas 5 "I5" 6 "I6" 7 "I7" 8 "I8" Diretto al morsetto centrale libero del Relé Sequenza iniettori GAS Verde Multivalvola Europa Non collegare P1 2° Rail "H" 5° Iniet. Benz. "P5" "PS" 6° Iniet. Benz. "P6" Connettore 10 Poli collegamento iniettori "P7" P1 MAP Sensore di pressione Rail o Rail Turbo 7° Iniet. Benz. "P8" 8° Iniet. Benz. Nero Non collegare "HS" "AS" ATTENZIONE: - Seguire scrupolosamente la sequenza iniettori benzina ed iniettori gas come indicato nello schema. - Non collegare mai a massa i fili dell'Elettrovalvola anteriore e posteriore. - Per consentire una corretta diagnosi dell'Elettrovalvola anteriore e di quella posteriore non collegarle tra di loro - Non sostituire mai i fusibili con altri di portata inferiore o superiore. T.I. 12 GPL SCHEMA ELETTRICO SEQUENT GPL PER AUTOVETTURE CON MOTORE ASPIRATO O SOVRALIMENTATO 8 CILINDRI A “V” AVVERTENZE: Attenzione alle auto per le quali la casa costruttrice sconsiglia o vieta di scollegare la batteria, per non alterare antifurti o autoadattatività - Non usare mai saldatori collegati alla batteria della stessa auto - Eseguire i collegamenti con saldature a stagno opportunamente isolate - Posizionare i dispositivi elettrici BRC in zona ben ventilata, al riparo da infiltrazioni d'acqua e da fonti di calore - Si raccomanda di isolare i fili della centralina BRC che non vengono collegati - BRC si riserva di modificare il presente schema senza alcun preavviso - Si consiglia di verificare di essere in possesso dell'ultima revisione di schema redatta dalla BRC. EVENTUALI TIPOLOGIE DI COLLEGAMENTO RIFERITE AGLI SCHEMI ELETTRICI SEQUENT GPL Eventuale funzione di ruota fonica "Q" Connettore 10 poli Cablaggio collegamenti ausiliari FLY SF Nel caso si utilizzi questo collegamento, tagliare ed isolare il filo grigio "L" indicato negli schemi elettrici di questo manuale. Blu Rosa Blu/Nero ✗ Rosa/Nero ✂ Tagliare ed isolare singolarmente Tagliare ed eliminare (Negativo ruota fonica) (Positivo ruota fonica) Centralina iniezione benzina Fig. 03 Eventuale prelevamento segnale Sonda Lambda "Q" "N" ✂ (Segnale Sonda Lambda) FLY SF Giallo Azzurro Connettore 10 poli Cablaggio collegamenti ausiliari Sonda Lambda Centralina iniezione benzina Fig. 04 28
