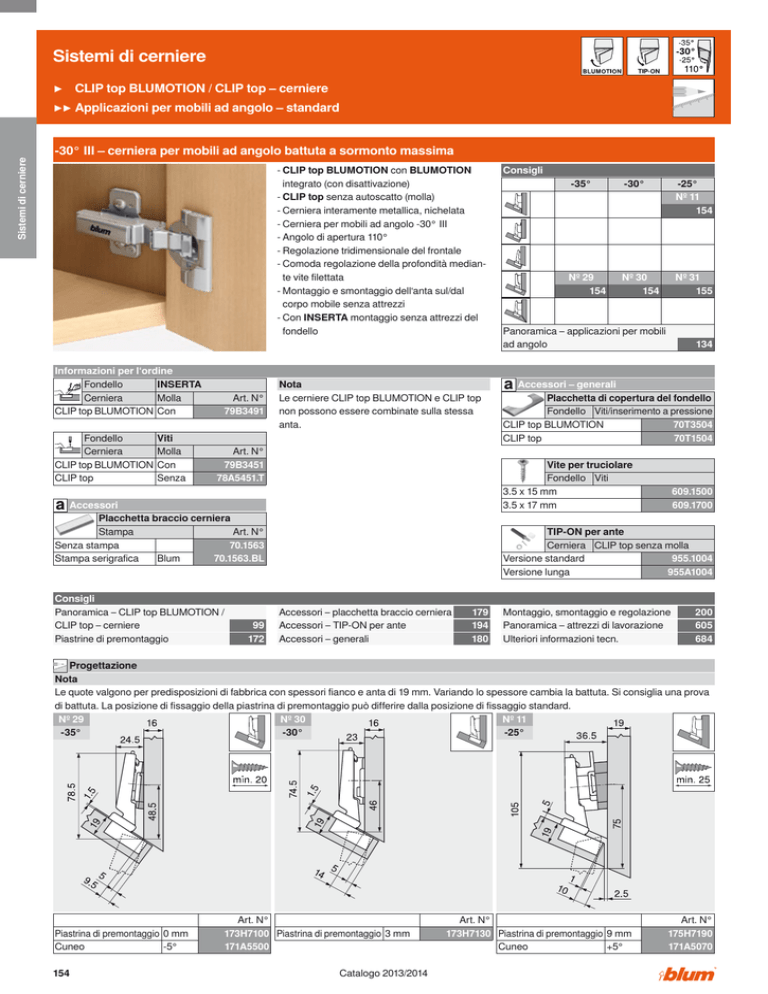

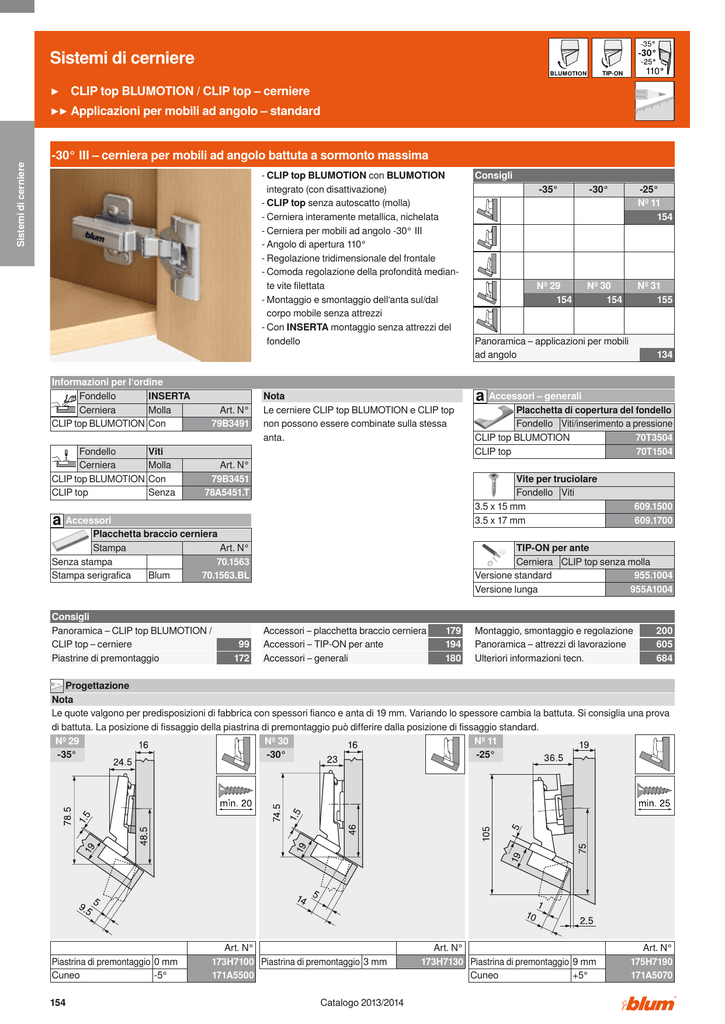

Clip top110° Angolo mobile

Sistemi di cerniere
▶ CLIP top BLUMOTION / CLIP top – cerniere
Sistemi di cerniere
▶▶ Applicazioni per mobili ad angolo – standard
-30° III – cerniera per mobili ad angolo battuta a sormonto massima
Informazioni per l‘ordine
Fondello
INSERTA
Cerniera
Molla
CLIP top BLUMOTION Con
Fondello
Cerniera
CLIP top BLUMOTION
CLIP top
Viti
Molla
Con
Senza
Art. N°
79B3491
-CLIP top BLUMOTION con BLUMOTION
integrato (con disattivazione)
-CLIP top senza autoscatto (molla)
-Cerniera interamente metallica, nichelata
-Cerniera per mobili ad angolo -30° III
-Angolo di apertura 110°
-Regolazione tridimensionale del frontale
-Comoda regolazione della profondità mediante vite filettata
-Montaggio e smontaggio dell‘anta sul/dal
corpo mobile senza attrezzi
-Con INSERTA montaggio senza attrezzi del
fondello
Consigli
Nota
Le cerniere CLIP top BLUMOTION e CLIP top
non possono essere combinate sulla stessa
anta.
Accessori – generali
Placchetta di copertura del fondello
Fondello Viti/inserimento a pressione
CLIP top BLUMOTION
70T3504
CLIP top
70T1504
Art. N°
79B3451
78A5451.T
99
172
-30°
-25°
Nº 11
154
Nº 29
154
Nº 30
154
Nº 31
155
Panoramica – applicazioni per mobili
ad angolo
134
Vite per truciolare
Fondello Viti
3.5 x 15 mm
3.5 x 17 mm
Accessori
Placchetta braccio cerniera
Stampa
Art. N°
Senza stampa
70.1563
Stampa serigrafica
Blum
70.1563.BL
Consigli
Panoramica – CLIP top BLUMOTION /
CLIP top – cerniere
Piastrine di premontaggio
-35°
609.1500
609.1700
TIP-ON per ante
Cerniera CLIP top senza molla
Versione standard
955.1004
Versione lunga
955A1004
Accessori – placchetta braccio cerniera
Accessori – TIP-ON per ante
Accessori – generali
179
194
180
Montaggio, smontaggio e regolazione
Panoramica – attrezzi di lavorazione
Ulteriori informazioni tecn.
200
605
684
Progettazione
Nota
Le quote valgono per predisposizioni di fabbrica con spessori fianco e anta di 19 mm. Variando lo spessore cambia la battuta. Si consiglia una prova
di battuta. La posizione di fissaggio della piastrina di premontaggio può differire dalla posizione di fissaggio standard.
Nº 29
Nº 30
Nº 11
-35°
-30°
-25°
Piastrina di premontaggio 0 mm
Cuneo
-5°
154
Art. N°
173H7100 Piastrina di premontaggio 3 mm
171A5500
Catalogo 2013/2014
Art. N°
173H7130 Piastrina di premontaggio 9 mm
Cuneo
+5°
Art. N°
175H7190
171A5070
Sistemi di cerniere
CLIP top BLUMOTION / CLIP top – cerniere ▶
Applicazioni per mobili ad angolo – standard ▶▶
Sistemi di cerniere
-30° III – cerniera per mobili ad angolo battuta a sormonto massima
Progettazione
Nº 31
-25°
Art. N°
173H7100
171A5040
Piastrina di premontaggio 0 mm
Cuneo
+5°
Regolazione
+
Max. ± 3.0 mm
Vedi piastrine di
premontaggio
+
-
± 2.0 mm
#
5
Montaggio a vite
B
T
-
+
± 2.0 mm
Sistema di montaggio INSERTA
Quote fondello
5NJO
CLIP top BLUMOTION
CLIP top
Catalogo 2013/2014
155
