EXPLORER 727
tm
Banda larga per i veicoli in movimento

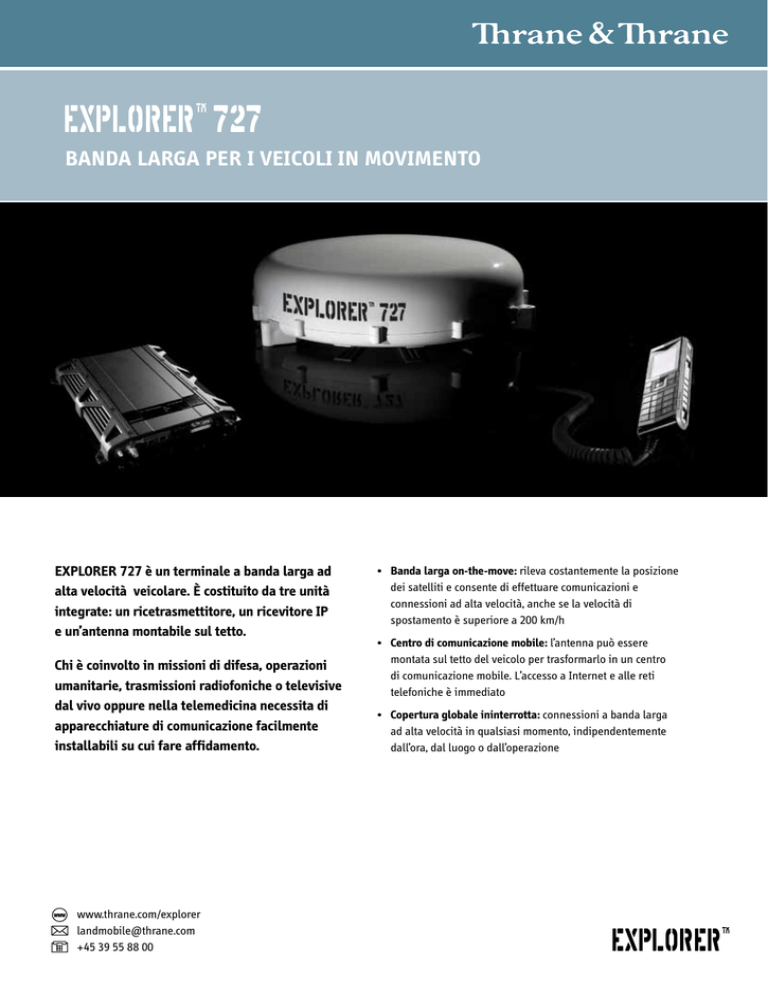

EXPLORER 727 è un terminale a banda larga ad
alta velocità veicolare. È costituito da tre unità
integrate: un ricetrasmettitore, un ricevitore IP
e un’antenna montabile sul tetto.
Chi è coinvolto in missioni di difesa, operazioni
umanitarie, trasmissioni radiofoniche o televisive
dal vivo oppure nella telemedicina necessita di
apparecchiature di comunicazione facilmente
installabili su cui fare affidamento.
www.thrane.com/explorer
[email protected]
+45 39 55 88 00
• B
anda larga on-the-move: rileva costantemente la posizione
dei satelliti e consente di effettuare comunicazioni e
connessioni ad alta velocità, anche se la velocità di
spostamento è superiore a 200 km/h
• Centro di comunicazione mobile: l’antenna può essere
montata sul tetto del veicolo per trasformarlo in un centro
di comunicazione mobile. L’accesso a Internet e alle reti
telefoniche è immediato
• C opertura globale ininterrotta: connessioni a banda larga
ad alta velocità in qualsiasi momento, indipendentemente
dall’ora, dal luogo o dall’operazione
EXPLORER
tm
EXPLORER
EXPLORER 727
tm
Specifiche
Alimentazione
Dimensioni
Terminale
Alt./largh./prof.:
42,5 x 247 x 270 mm
Alt./largh./prof.:
1,67 x 9,72 x 10,63 pollici
Antenna:
Alt./Largh.:
160/Ø 476,5 mm
Alt./Largh.:
6,3/Ø 18,76 pollici
Peso
Ricetrasmettitore:
2,4 kg/5,5 libbre
Antenna:
6 kg/13,2 libbre
Capacità dati
IP standard:
Ricezione:
432 kbps
Trasmissione:
432 kbps
IP in streaming:
32, 64, 128, 256 kbps (256 kbps ad un’altitudine > 45°)
ISDN:
UDI 64 kbps/RDI 56 kbps (ad un’altitudine > 15°)
Capacità testo
SMS
160 caratteri
Capacità voce
Voce standard:
4 kbps
Voce premium:
Audio a 3,1 kHz, 64 kbps (ad un’altitudine > 15°)
Frequenze Inmarsat
Ricezione:
1525,0 - 1559,0 MHz
Trasmissione:
1626,5 - 1660,5 MHz
Cavo dell’antenna consigliato
Perdita massima cavo:
1525,0 - 1660,5 MHz
20 dB
36 - 54 MHz
4 dB
Resistenza massima anello CC 0,6 ohm
Lunghezza massima cavo per tipo
RG-223_U-01
14 m/46 piedi
RG-214_U-01
50 m/164 piedi
Massima inclusi antenna e PoE a 10-32 V: 150 W
Informazioni generali
Interfaccia utente
LED di stato per alimentazione, terminale, antenna, messaggi, attività LAN,
collegamento e PoE
Tasto di ripristino valori predefiniti di fabbrica
Interruttore di accensione/spegnimento
Interfaccia Web Thrane & Thrane
LaunchPad BGAN
Lingue
UK, FR, DE, ES, RU e CN (CN entro la fine del 2009)
Approvazioni
CE, GMPCS, FCC
Approvazione di tipo Inmarsat per veicoli di terra
Funzionalità
Rubrica telefonica
Indicatore di messaggi
Selezione con restrizioni
Registrazione del traffico
Controllo di amministrazione (protezione mediante password)
Server Web
Modalità router o diretta
Gestione della rete
DHCP
Server SIP
Fino a 11 contesti PDP
Point-to-Point Protocol over Ethernet (PPPoE)
Power over Ethernet (PoE)
Confezione
Da -25°C a +55°C/Da -13°F a 131°F
Ricetrasmettitore: IP-31/Antenna: IP-56
95% senza condensa a +40°C/104°F
Da -40°C a +85°C/Da -40°F a 185°F
Da -40°C a +80°C/Da -40°F a 176°F
Interfacce
Porte utente LAN Ethernet 10/100 Mbps con PoE (4x)
Potenza massima (12 V):
30 W
Potenza massima (24 V):
60 W
ISDN (1x)
Euro - RJ-45
2 fili (2x)
Analogico - RJ-11
Connettore I/O con I/O generici (5x)
Pin 1: suoneria, Pin 2: avviso, Pin 3: esclusione audio,
Pin 4: esclusione radio, Pin 5: controllo accensione
Slot per scheda SIM (1x)
Spinotto di ingresso alimentazione “heavy duty” (1x) (10-32 V c.c.)
Accensione/spegnimento con telecomando e meccanismo di blocco
Terminale EXPLORER 727
Antenna EXPLORER 727
Cavo dell’antenna, coassiale con spinotto TNC (2,7 m e 8 m/8,8 piedi e 26 piedi)
Cavo Ethernet standard (5 m/16,4 piedi)
Cavo di ingresso 24 V c.c. (6 m/19,7 piedi)
Ricevitore IP Thrane con base e cavo spiralato
Cavo tra base e terminale (5 m/16,4 piedi)
Kit di montaggio dell’antenna (fisso/binario)
Supporto per cavi
Documentazione (kit introduttivo e CD)
Accessori
Montaggio su rack 19” pollici (terminale)
Cornetta a due fili EXPLORER
Montaggio magnetico (antenna)
Colore opzionale per l’antenna: bianco
NB1: il prodotto è conforme o superiore alle specifiche Inmarsat per l’uso sulla rete Inmarsat Broadband Global Area Network (BGAN).
NB2: le prestazioni del prodotto dipendono da numerosi fattori e dalla modalità effettiva di utilizzo.
71-129627 · 06.09 · playgrround.com
Condizioni ambientali
Temperatura di funzionamento
Acqua e polvere
Umidità relativa
Temperatura di conservazione
Temperatura di sopravvivenza
tm
