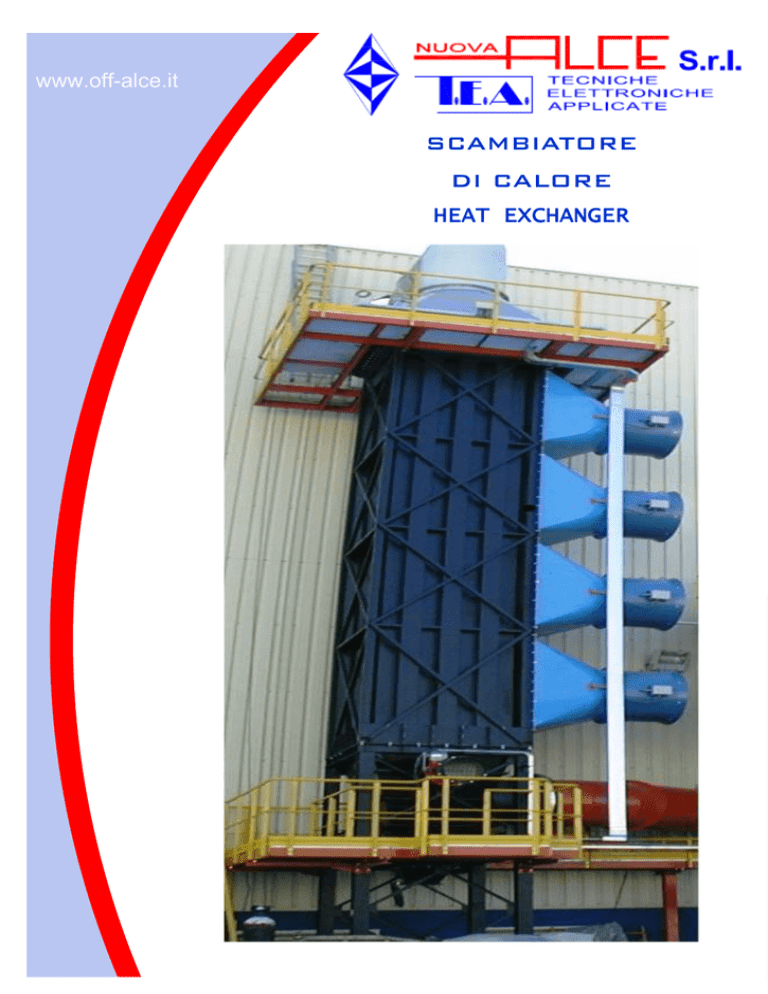

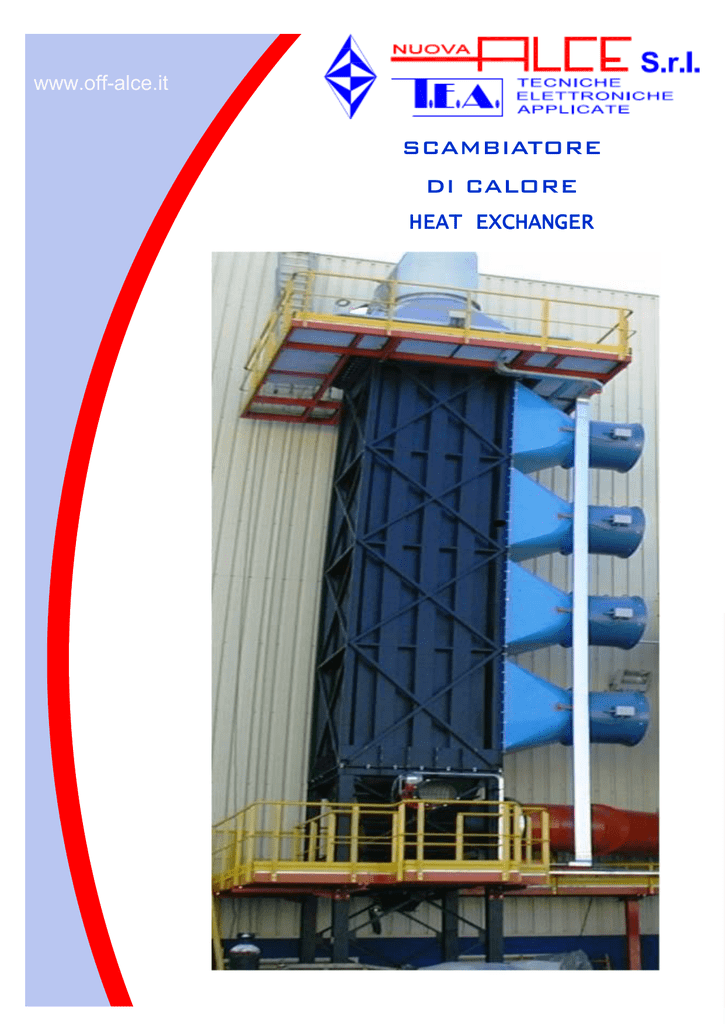

SCAMBIATORE DI CALORE

www.off-alce.it
0
SCAMBIATORE
DI CALORE
HEAT EXCHANGER
Traduzione in inglese
Lo Scambiatore di calore aria aria a fascio
tubiero è costituito da un insieme di tubi
paralleli, fissati alle estremità da due piastre
collegate all’involucro. Lo scambio di calore
avviene tra i fumi (caldi) che passano
attraverso il fascio tubiero e l’aria (fredda) che
passa all’esterno del fascio tubiero stesso.
Gli scambiatori di calore realizzati da Nuova
Alce s.r.l. trovano un utilizzo tipico nel
raffreddamento dei fumi caldi da trattare
proveniente dal forno. Prima dell’immissione
nell’impianto di depurazione a filtri a maniche,
i fumi vengono raffreddati tramite lo
scambiatore di calore, in modo che la
temperatura non risulti troppo elevata e non
vada a deteriorare gli stessi filtri. Gli
scambiatori a fascio tubiero costituiscono la
tipologia di dispositivo di scambio termico di
gran lunga più diffuso nell’industria di
processo, perché presentano numerosi
vantaggi: la grande superficie di scambio per
unità di volume, una configurazione
geometrica che garantisce una buona resistenza
meccanica e la facilità di pulizia.
Componenti Scambiatore di Calore:
1. Corpo centrale / Cassone: per il
contenimento del fascio tubiero.
2. Testata : completa di piastra tubiera
3. Fascio tubiero.
4. Tramoggia: per la raccolta delle polveri,
completa di: valvola di scarico.
5. Condotti / Tubazioni
6. Scale e parapetti
7. Struttura di sostegno
Schema di funzionamento
Working scheme
1. Corpo centrale / Cassone
Sheel
2. Testata
Header
3. Fascio tubiero
tube bundle
4. Tramoggia
Hopper
5. Tubazioni e condotti
Pipeline
6. Scale e parapetti
Industrial stairs & railing
7. Struttura
Steel structure
Dati non impegnativi NUOVA ALCE S.R.L. si
Riserva di modificare i dati indicati.
Per ulteriori informazioni consultare il
Manuale d’uso e manutenzione
Non-binding data NUOVA ALCE S.R.L.
has the right to modify the above
mentioned technical data
For mere information please refere to
the Use and Maintenance Handbook
