gamma - bettinelli acciai

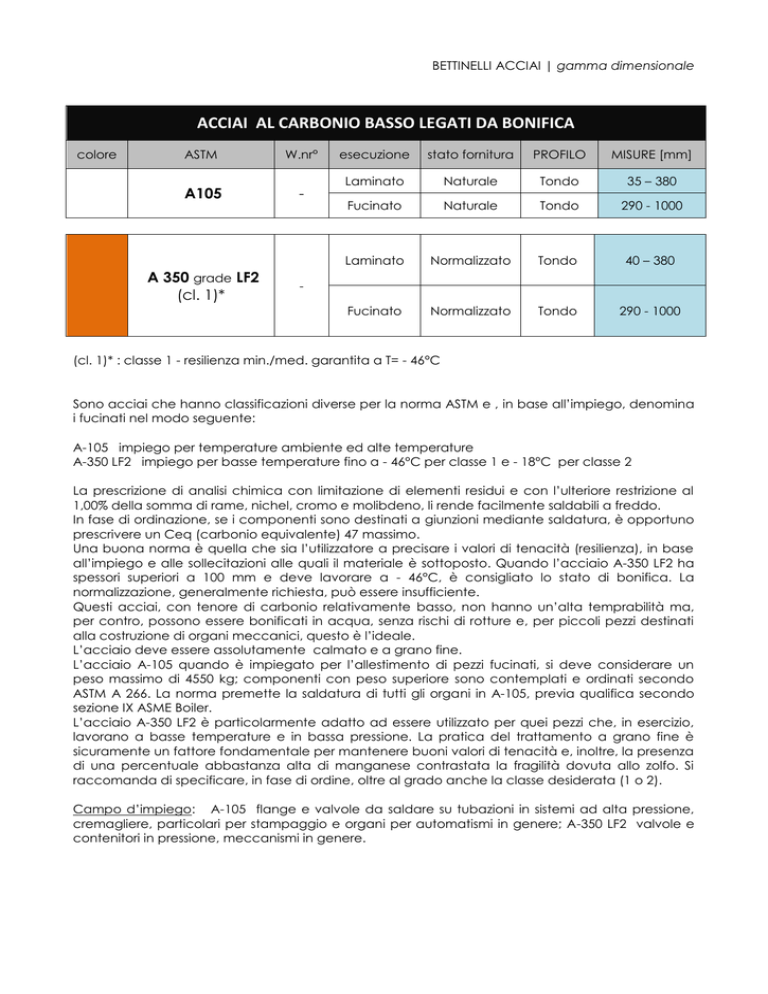

BETTINELLI ACCIAI | gamma dimensionale
ACCIAI AL CARBONIO BASSO LEGATI DA BONIFICA
colore
ASTM
W.nr°
A105
-
A 350 grade LF2
(cl. 1)*
esecuzione
stato fornitura
PROFILO
MISURE [mm]
Laminato
Naturale
Tondo
35 – 380
Fucinato
Naturale
Tondo
290 - 1000
Laminato
Normalizzato
Tondo
40 – 380
Fucinato
Normalizzato
Tondo
290 - 1000
-
(cl. 1)* : classe 1 - resilienza min./med. garantita a T= - 46°C
Sono acciai che hanno classificazioni diverse per la norma ASTM e , in base all’impiego, denomina
i fucinati nel modo seguente:
A-105 impiego per temperature ambiente ed alte temperature
A-350 LF2 impiego per basse temperature fino a - 46°C per classe 1 e - 18°C per classe 2
La prescrizione di analisi chimica con limitazione di elementi residui e con l’ulteriore restrizione al
1,00% della somma di rame, nichel, cromo e molibdeno, li rende facilmente saldabili a freddo.
In fase di ordinazione, se i componenti sono destinati a giunzioni mediante saldatura, è opportuno
prescrivere un Ceq (carbonio equivalente) 47 massimo.
Una buona norma è quella che sia l’utilizzatore a precisare i valori di tenacità (resilienza), in base
all’impiego e alle sollecitazioni alle quali il materiale è sottoposto. Quando l’acciaio A-350 LF2 ha
spessori superiori a 100 mm e deve lavorare a - 46°C, è consigliato lo stato di bonifica. La
normalizzazione, generalmente richiesta, può essere insufficiente.
Questi acciai, con tenore di carbonio relativamente basso, non hanno un’alta temprabilità ma,
per contro, possono essere bonificati in acqua, senza rischi di rotture e, per piccoli pezzi destinati
alla costruzione di organi meccanici, questo è l’ideale.
L’acciaio deve essere assolutamente calmato e a grano fine.
L’acciaio A-105 quando è impiegato per l’allestimento di pezzi fucinati, si deve considerare un
peso massimo di 4550 kg; componenti con peso superiore sono contemplati e ordinati secondo
ASTM A 266. La norma premette la saldatura di tutti gli organi in A-105, previa qualifica secondo
sezione IX ASME Boiler.
L’acciaio A-350 LF2 è particolarmente adatto ad essere utilizzato per quei pezzi che, in esercizio,
lavorano a basse temperature e in bassa pressione. La pratica del trattamento a grano fine è
sicuramente un fattore fondamentale per mantenere buoni valori di tenacità e, inoltre, la presenza
di una percentuale abbastanza alta di manganese contrastata la fragilità dovuta allo zolfo. Si
raccomanda di specificare, in fase di ordine, oltre al grado anche la classe desiderata (1 o 2).
Campo d’impiego: A-105 flange e valvole da saldare su tubazioni in sistemi ad alta pressione,
cremagliere, particolari per stampaggio e organi per automatismi in genere; A-350 LF2 valvole e
contenitori in pressione, meccanismi in genere.
