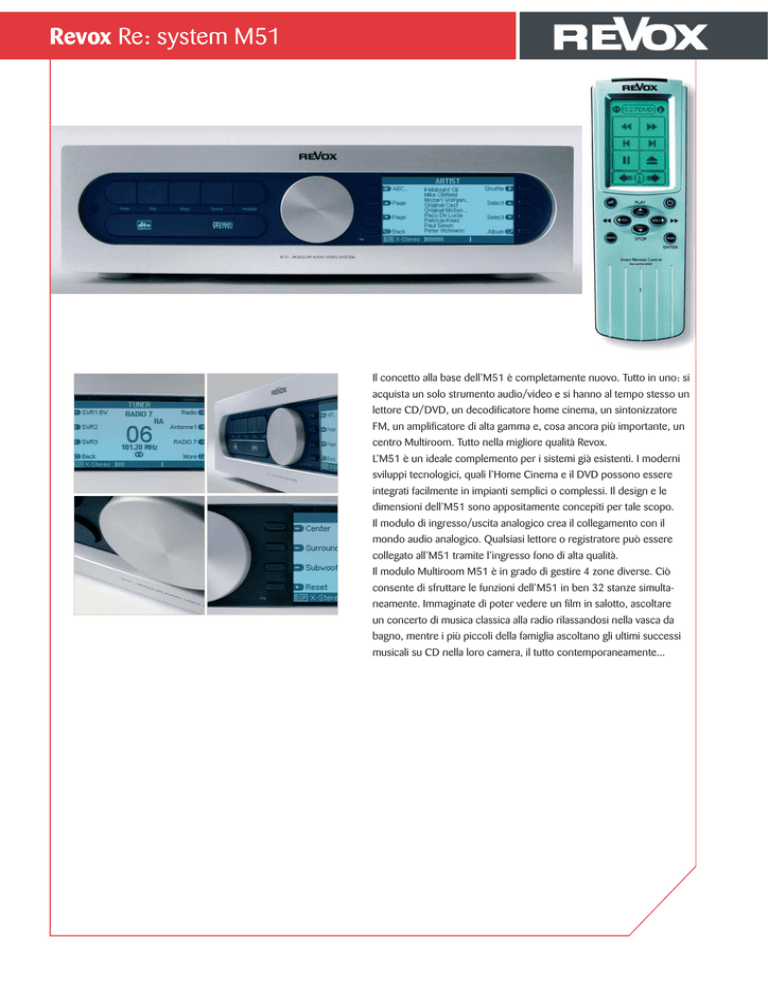

Revox Re: system M51

Revox Re: system M51
Il concetto alla base dell’M51 è completamente nuovo. Tutto in uno: si
acquista un solo strumento audio/video e si hanno al tempo stesso un
lettore CD/DVD, un decodificatore home cinema, un sintonizzatore
FM, un amplificatore di alta gamma e, cosa ancora più importante, un
centro Multiroom. Tutto nella migliore qualità Revox.
L’M51 è un ideale complemento per i sistemi già esistenti. I moderni
sviluppi tecnologici, quali l’Home Cinema e il DVD possono essere
integrati facilmente in impianti semplici o complessi. Il design e le
dimensioni dell’M51 sono appositamente concepiti per tale scopo.
Il modulo di ingresso/uscita analogico crea il collegamento con il
mondo audio analogico. Qualsiasi lettore o registratore può essere
collegato all’M51 tramite l’ingresso fono di alta qualità.
Il modulo Multiroom M51 è in grado di gestire 4 zone diverse. Ciò
consente di sfruttare le funzioni dell’M51 in ben 32 stanze simultaneamente. Immaginate di poter vedere un film in salotto, ascoltare
un concerto di musica classica alla radio rilassandosi nella vasca da
bagno, mentre i più piccoli della famiglia ascoltano gli ultimi successi
musicali su CD nella loro camera, il tutto contemporaneamente...
Revox Re: system M51
CARATTERISTICHE TECNICHE:
M51 Dati generali sistemi Basic e Standard
• Alimentazione 230 V o 115 V 50….60 Hz
• Fusibile primario 4 A slow-blow, 8 A slow-blow
• Consumo Max. 500 W, Operativo 70 W, Standby 2 W
• Condizioni di funzionamento “-10 ... 40°C”
(Classe di umidità secondo il DIN 40040)
• Potenza d’uscita versione Digital 5x200 W a 4 ohm
• Potenza d’uscita versione Analog 5 x 60 W a 4 ohm
• Risposta in frequenza (ver. Analog) 20 Hz - 150 kHz / -3 dB
• Risposta in frequenza (ver. Digital) 3 Hz - 60 kHz
• Distorsione armonica (ver. Analog) 0,003 % a 20 W
• Distorsione armonica (ver. Digital) 0,003 % a 50 W
• Dimensioni (WxHxD) 46 x 13,6 x 46 cm
• Peso 15,6 kg
• Telecomando OPZIONALE per la versione BASIC
Moduli per i sistemi Basic e Standard
Modulo Decoder (5.1)
• Formati: Dolby Prologic II, Dolby Digital, dts,
MPEG 1 Layer 2, MPEG 2 con/senza estensione
• Ingressi: Digital In 1 SPDIFF 32, 44,1, 48 kHz
Digital In 2 SPDIFF 32, 44,1, 48 kHz
• Uscite analogiche:
Front L / R 2 V / 200 ohm (basato su 0dBFS)
Sub 2 V / 200 ohm (basato su 0dBFS)
Centre 2 V / 200 ohm (basato su 0dBFS)
Rear L / R 2 V / 200 ohm (basato su 0dBFS)
• Distorsione armonica:
0,005% Conversione D/A: 6 x 24 bit
• Rapporto segnale/rumore: 92 dB CCIR-ARM
• Condizioni operative: +10...40 °C (DIN 40040)
Modulo Tuner
• Preset stazioni max. 50 memorie
• Banda sintonizzazione 87,5-108 MHz
• Rapporto segnale/rumore:
Mono, 30 dBµV 50 db S/R
Stereo, 44 dBµV 50 db S/R a 60 dBµV 67 db
• Mute threshold 30 µV
• Selettività 60 dB a 300 kHz
• Distorsione max. < 0,1 %
• Risposta in frequenza 30 Hz - 15 kHz
• Attenuazione crosstalk Stereo < 48 dB
INCLUSO per la versione STANDARD
OPZIONALE per la versione BASIC
Modulo I/O
Modulo Multiroom
• Ingressi: AUX 1 Linea 500 mV / 10 kohm
Configurabile come Phono MM 5 mV/47 kohm/100 pF
Configurabile come Phono MC 450 µV / 100 ohm
AUX 2 Linea 500 mV / 10 kohm
AUX 3 Linea 500 mV / 10 kohm
Rec In Linea 500 mV / 10 kohm
• Separazione canali: 80 dB
• Uscite: Rec Out 2 V / 470 ohm (basato su Digital 0)
• Rapporto segnale/rumore:
AUX 1-3, Rec In 92 dBA / 0,5 V
Phono MM 78 dBA/5 mV, Phono MC 75 dBA/0,5 mV
• Connettori: Zona 1 Main room RJ-45, Zona 2 RJ-45,
Zona 3 RJ-45, Zona 4 RJ-45
• Numero di eventi timer 8
• Numero di zone (incl. Main) 4
• Numero di sottozone addizionali per zona 8
• Max. numero di stanze 32
• Max lunghezza del cavo fino all’amplificatore
di zona 100 m CAT 5 200 m CAT 7
• Tipo del cavo: CAT-5 CAT-7
• Distorsione armonica: 0,01 % (-6 db under Digital 0)
• Livello audio:
bilanciato 1 V a 50 W (-6 db under Digital 0)
INCLUSO per la versione STANDARD
OPZIONALE per la versione BASIC
INCLUSO per la versione STANDARD
OPZIONALE per la versione BASIC
Modulo DVD
Modulo Server
• Formati utilizzabili: DVD Video, Video CD, Audio CD
codificato HDCD (incl. CD-R e CD-RW)
• Standard TV: PAL (Europa) 50 Hz/625 linee
Multi-standard: NTSC (USA) 60 Hz/525 linee
• Uscita digitale: PCM 16, 20, 24 bit SPDIFF a 48 kHz
• Switching voltage 12 V, con DVD operativo
SCART-PIN 8
• Video segnali:
Tipo connettore: Configurabile in SETUP
CVBS 1 Vpp at 75 ohm RCA (SCART opz)
S Video Y: 1 Vpp at 75 ohm miniDIN (SCART opz)
C: 0,3 Vpp at 75 ohm miniDIN (SCART opz)
YUV Y: 1 Vpp at 75 ohm RCA (SCART opz)
U: 0,7 Vpp at 75 ohm RCA (SCART opz)
V: 1 Vpp at 75 ohm RCA (SCART opz)
• Connessioni audio:
Zona 1 / Zona principale ingresso RCA linea
Zona 2 ingresso RCA linea
Zona 3 ingresso RCA linea
Zona 4 ingresso RCA linea
• Lunghezza massima dei cavi 10 m
• Connessione con M57 attraverso SUB D9
OPZIONALE per la versione BASIC e STANDARD
Modulo SAT
• Connessioni audio:
Ingressi 1/2/3 RCA linea
Ingresso 4 RCA linea per ricevitore satellitare
• Connessione con ricevitore satellitare attraverso SUB D9
• Ricevitore satellitare compatibile Topfield serie TF5000
• Si possono utillizare fino ad un massimo di due moduli SAT
OPZIONALE per la versione BASIC e STANDARD
Modulo DVS
Modulo Slave
•1 x HDMI e 1 x Component
• immagine in uscita HDTV 720p (1.280x720p)
• immagine in uscita HDTV 1.080i (1.920x1.080i)
• ottimizzazione automatica del colore via HDMI in RGB a 8 bit
o YUV a 10 bit
• determinazione automatica di sorgenti video DVI e HDMI
• compatibile con codifica HDCP
• uscita YUV analogica a 10 bit, 108 MHz (576p/480p)
• perfetta illuminazione fino a 6,75 MHz
• perfetta risoluzione dei colori fino a 3,375 MHz
• ottimizzato per Re:ception Plasma 42 HD
• i parametri video addizionali possono essere regolati nel menù
del M51
• Risposta di frequenza: 20 Hz - 20 kHz (+1 dB / -2 dB)
• Distorsione: 0,02% (a 1 kHz)
• Rapporto segnale/rumore: - 80 dB
• Channel crosstalk: - 85 dB
OPZIONALE per la versione BASIC e STANDARD
OPZIONALE per la versione BASIC e STANDARD
Le caratteristiche tecniche possono essere soggette a variazioni
Rev 2006/02 16.05.2006
