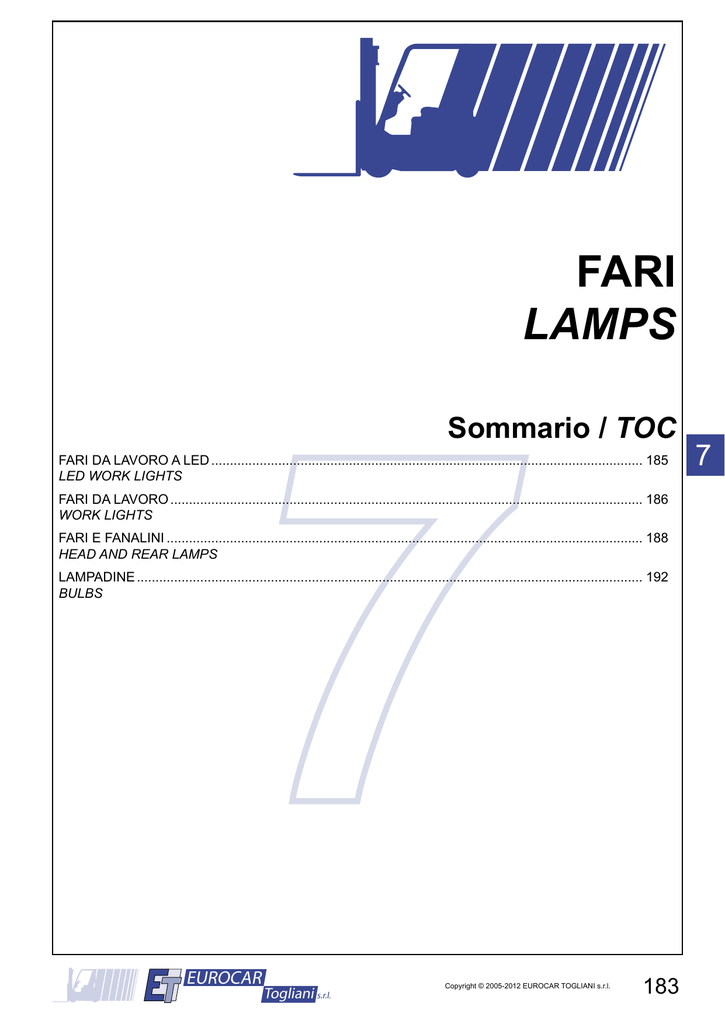

7 Fari - Eurocar Togliani

FARI
LAMPS
Sommario / TOC
FARI DA LAVORO A LED .................................................................................................................... 185
LED WORK LIGHTS
FARI DA LAVORO ............................................................................................................................... 186
WORK LIGHTS
FARI E FANALINI ................................................................................................................................ 188
HEAD AND REAR LAMPS
LAMPADINE ........................................................................................................................................ 192
BULBS
�������
�������� ������
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
183
7
7
184
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
�������
�������� ������
Art. / Part no.
Descrizione / Description
Figura / Picture
FARI DA LAVORO A LED
LED WORK LIGHTS
9235LED3 Faro a LED multitensione. Corpo in lega pressofusa.
Lente in policarbonato.
LED multivoltage work lamp. Cast alloy body. Policarbonate lens.
Tensione / Voltage: 12-60V
Potenza / Power: 18W @ 24V
Luminosità / Flux = 600 lumen
LE
9235LEDN Faro a LED multitensione. Alta luminosità. Corpo in
lega pressofusa. Protezione lente integrata. IP68.
LED multivoltage work lamp. High brightness. Cast
alloy body. Integrated lens guard. IP68.
Tensione / Voltage: 12-80V
Potenza / Power: 17W @ 24V
Luminosità / Flux = 570 lumen
LE
9235L
Faro a LED multitensione. Alta luminosità. Corpo in
plastica e lega pressofusa. Per carrelli termici.
LED multivoltage work lamp. High brightness. Body
in plastic and cast alloy. For ICE trucks.
Tensione / Voltage: 10-30V
Potenza / Power: 15W @ 24V
Luminosità / Flux = 600 lumen
Dimensioni / Dimensions: L 110 x A 100 x P 75
�
�
D
7
D
LE
D
�
Tecnologia a LED. Maggiore durata e affidabilità. Migliore resistenza alle vibrazioni
e alle forti variazioni di temperatura. Minore consumo di corrente.
LED technology. Increased durability and reliability. Better resistance to vibrations
and large variations of temperature. Lower power consumption.
�������
�������� ������
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
185
Art. / Part no.
Descrizione / Description
Figura / Picture
FARI DA LAVORO
WORK LIGHTS
9205
Faro COBO 180x90, con maniglia, per bulbo H3.
180x90 COBO light, with handle, for H3 bulbs.
9205B
Staffa / Bracket.
Lampadina non inclusa / Bulb not included.
7
9205D
Faro COBO 158x86, senza maniglia, per bulbo H3.
155x85 COBO light, withot handle, for H3 bulbs.
9205B
Staffa / Bracket.
Lampadina non inclusa / Bulb not included.
9205A
Faro 195x100, con maniglia, griglia, interruttore, per
bulbo H3.
195x100 light, with handle, guard, switch, for H3
bulbs.
9205B
Staffa / Bracket.
Lampadina non inclusa / Bulb not included.
9235F
Faro 100x100, per bulbo H3, con presa e terminali
maschi da 6 mm.
100x100 light, for H3 bulb, with socket and 6 mm
male terminals.
Lampadina non inclusa / Bulb not included.
186
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
�������
�������� ������
Art. / Part no.
9235
Descrizione / Description
Figura / Picture
Faro COBO 100x100, per bulbo H3.
180x90 COBO light, for H3 bulbs.
Adattabile / Application: CESAB 50138/9
Lampadina non inclusa / Bulb not included.
9206
Faro COBO Ø140, con maniglia, griglia, interruttore,
per bulbo H3.
Ø140 COBO light, with handle, guard, switch, for H3
bulbs.
9205C
Staffa / Bracket.
Lampadina non inclusa / Bulb not included.
9206C
9205B
Faro Ø160, con maniglia, griglia, interruttore, per
bulbo H3.
Ø160 light, with handle, guard, switch, for H3 bulbs.
7
Staffa / Bracket.
Lampadina non inclusa / Bulb not included.
�������
�������� ������
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
187
Art. / Part no.
Descrizione / Description
Figura / Picture
FARI E FANALINI
HEAD AND REAR LAMPS
Faro anteriore a 3 luci / 3-light head lamp unit.
(L 210 x A 147 x P 120)
9252D
9252DF
Destro / Right-hand.
Ricambio freccia destra / RH indicator spare lens.
9252S
9252SF
Sinistro / Left-hand.
Ricambio freccia sinistra / LH indicator spare lens.
9252T
Ricambio proiettore / Spare mirror group.
�
9246
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 120 x A 80 x P 56)
Adatt. / Appl.: MONTINI, CARER
9246RP
Lente di ricambio / Spare lens.
�
�
�
�
�
�
�
�
7
�
9250
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 120 x A 80 x P 56)
9250RP
Lente di ricambio / Spare lens.
�
9247
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 184 x A 76 x P 65)
Adatt. / Appl.: OM 9456856, MONTINI
9247RP
Lente di ricambio / Spare lens.
Adatt. / Appl.: OM 9843814
�
188
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
�������
�������� ������
Art. / Part no.
Descrizione / Description
Figura / Picture
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 125 x A 100 x P 88)
9248
9248RP
9249
9249RP
DESTRO / RIGHT-HAND.
Adatt. / Appl.: OM 9456536
Lente di ricambio dx / RH spare lens.
Adatt. / Appl.: OM 9843757
SINISTRO / LEFT-HAND.
Adatt. / Appl.: OM 9456537
Lente di ricambio sx / LH spare lens.
Adatt. / Appl.: OM 9843756
�
�
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(Ø 115 x 75)
9251
9251RP
9251A
9251ARP
Tipo / type: A
Adatt. / Appl.: CESAB 50120
Lente di ricambio / Spare lens.
Adatt. / Appl.: CESAB 993197
CTC
Tipo / type: B
Adatt. / Appl.: CESAB 50118
Lente di ricambio / Spare lens.
Adatt. / Appl.: CESAB 993196
CTC
Fanale posteriore / Rear lamp.
(Ø 75 x 90)
9258
Rosso / red
(Fig. A)
Adatt. / Appl.: MONTINI 3023091
9253
Bianco / white
(Fig. B)
Adatt. / Appl.: MONTINI 3023090
9254
Fanale posteriore a 2 luci / 2-light rear lamp.
(Ø 75 x 90)
Adatt. / Appl.: MONTINI
7
Fanale posteriore / Rear lamp.
(L 120 x A 80 x P 56)
9255
9255RP
9256
9256RP
Rosso / red
(Fig. A)
Adatt. / Appl.: MONTINI 3023032
Lente di ricambio rossa / Spare red lens
Adatt. / Appl.: MONTINI 3023049
Bianco / white
(Fig. B)
Adatt. / Appl.: MONTINI 3023033
Lente di ricambio bianca / Spare white lens.
Adatt. / Appl.: MONTINI 3023048
�������
�������� ������
�
�
�
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
189
Art. / Part no.
9257
Descrizione / Description
Figura / Picture
Indicatore di direzione / Direction light.
(L 55 x A 150 x P 35)
�
9259
Fanale post. a 3 luci / 3-light rear lamp.
(L 67 x A 160 x P 74)
Adatt. / Appl.: OM 95352879
9259RP
Lente di ricambio / Spare lens.
Adatt. / Appl.: OM
�
7
9260
Fanale post. a 3 luci / 3-light rear lamp.
(L 76 x A 184 x P 95)
Adatt. / Appl.: OM 95352798
9260RP
Lente di ricambio / Spare lens.
Adatt. / Appl.: OM 9848386
�
30940
�
�
�
�
�
�
�
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 220 x A 56 x P 55)
Adatt. / Appl.: KOMATSU 37B-1EB-4520
�
190
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 220 x A 54 x P 61)
Adatt. / Appl.: TCM 214A2-40201
�
30941
�
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
�������
�������� ������
Art. / Part no.
30942
Descrizione / Description
Figura / Picture
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 355 x A 76 x P 65)
Adatt. / Appl.: TOYOTA 56630-23320-71
�
30943
�
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 180x A 48 x P 55)
Adatt. / Appl.: TOYOTA 56610-20542-71
7
�
30945
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 270 x A 77x P 62)
Adatt. / Appl.: TOYOTA 56640-23320-71
�
30944
�
�
�
�
�
Fanale posteriore a 3 luci / 3-light rear lamp.
(L 243 x A 55 x P 28)
Adatt. / Appl.: TOYOTA 56620-23000-71
�
�������
�������� ������
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
191
Art. / Part no.
Descrizione / Description
Figura / Picture
LAMPADINE
BULBS
Lampadina alogena tipo H1 per lampade rotanti.
H1 type halogen bulb for rotating beacons.
9203
9204
12V 55W
24V 70W
Lampadina alogena tipo H3 per fari da lavoro.
H3 type halogen bulb for work lamps.
9207
9208
9207A
9207B
7
12V 55W
24V 70W
48V 60W
88V 55W
Lampadina tipo BA15s.
BA15s type bulb.
21011
21014
12V 10W (Ø18 x h.35)
48V 10W (Ø18 x h.35)
(fig. A)
(fig. A)
21021
21024
12V 21W (Ø25 x h.48)
48V 25W (Ø25 x h.48)
(fig. B)
(fig. B)
Lampadina tipo BAY15d doppio filamento.
BAY15d type bulb with twin filament.
21031
21034
12V 18/5W (Ø25 x h.48)
48V 25/10W (Ø25 x h.48)
Lampadina tipo BAY15d singolo filamento.
BAY15d type bulb with single filament.
21044
48V 10W (Ø18 x h.35)
Lampadine allo xeno per lampeggianti strobo.
Xenon bulbs for strobe beacons.
9199CL
Per / For: 9199C
(Fig. A)
9199AL
Per / For: 9199A
(Fig. B)
9199DL
Per / For: 9199D
(Fig. C)
192
Copyright © 2005-2012 EUROCAR TOGLIANI s.r.l.
�������
�������� ������
