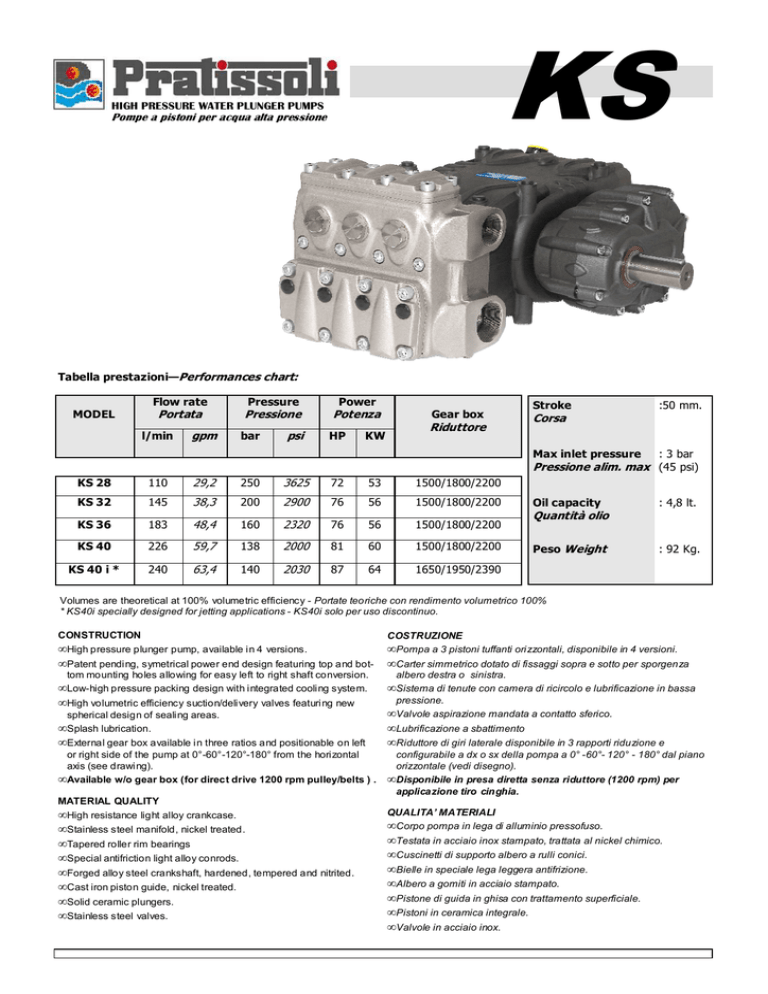

KS data sheet 1

KS
HIGH PRESSURE WATER PLUNGER PUMPS
Pompe a pistoni per acqua alta pressione
Tabella prestazioni—Performances chart:
MODEL
Flow rate
Pressure
Power
Portata
Pressione
Potenza
l/min
gpm
bar
psi
HP
Gear box
Riduttore
KW
Stroke
:50 mm.
Corsa
Max inlet pressure
: 3 bar
Pressione alim. max (45 psi)
KS 28
110
29,2
250
3625
72
53
1500/1800/2200
KS 32
145
38,3
200
2900
76
56
1500/1800/2200
KS 36
183
48,4
160
2320
76
56
1500/1800/2200
KS 40
226
59,7
138
2000
81
60
1500/1800/2200
KS 40 i *
240
63,4
140
2030
87
64
1650/1950/2390
Oil capacity
: 4,8 lt.
Quantità olio
Peso Weight
: 92 Kg.
Volumes are theoretical at 100% volumetric efficiency - Portate teoriche con rendimento volumetrico 100%
* KS40i specially designed for jetting applications - KS40i solo per uso discontinuo.
CONSTRUCTION
• High pressure plunger pump, available in 4 versions.
• Patent pending, symetrical power end design featuring top and bottom mounting holes allowing for easy left to right shaft conversion.
Low-high pressure packing design with integrated cooling system.
•
• High volumetric efficiency suction/delivery valves featuring new
•
•
•
spherical design of sealing areas.
Splash lubrication.
External gear box available in three ratios and positionable on left
or right side of the pump at 0°-60°-120°-180° from the horizontal
axis (see drawing).
Available w/o gear box (for direct drive 1200 rpm pulley/belts ) .
MATERIAL QUALITY
• High resistance light alloy crankcase.
• Stainless steel manifold, nickel treated.
• Tapered roller rim bearings
• Special antifriction light alloy conrods.
• Forged alloy steel crankshaft, hardened, tempered and nitrited.
• Cast iron piston guide, nickel treated.
• Solid ceramic plungers.
• Stainless steel valves.
COSTRUZIONE
• Pompa a 3 pistoni tuffanti orizzontali, disponibile in 4 versioni.
• Carter simmetrico dotato di fissaggi sopra e sotto per sporgenza
albero destra o sinistra.
• Sistema di tenute con camera di ricircolo e lubrificazione in bassa
pressione.
• Valvole aspirazione mandata a contatto sferico.
• Lubrificazione a sbattimento
• Riduttore di giri laterale disponibile in 3 rapporti riduzione e
•
configurabile a dx o sx della pompa a 0° -60°- 120° - 180° dal piano
orizzontale (vedi disegno).
Disponibile in presa diretta senza riduttore (1200 rpm) per
applicazione tiro cinghia.
QUALITA’ MATERIALI
• Corpo pompa in lega di alluminio pressofuso.
• Testata in acciaio inox stampato, trattata al nickel chimico.
• Cuscinetti di supporto albero a rulli conici.
• Bielle in speciale lega leggera antifrizione.
• Albero a gomiti in acciaio stampato.
• Pistone di guida in ghisa con trattamento superficiale.
• Pistoni in ceramica integrale.
• Valvole in acciaio inox.
KS
HIGH PRESSURE WATER PLUNGER PUMPS
Pompe a pistoni per acqua alta pressione
Dimensioni d’ingombro. Overall dimensions (mm.):
D2
D3
D4
ar
8b
3
1
240
r
ba r
38 0 b a
1
x 14
ma ax
0
4 i m
KS 40
r
ba
KS
60
1
x
ma
6
3
bar
KS
00
ax 2
m
2
225
210
195
180
165
150
135
120
105
90
75
ar
0b
16
200
3
KS
KS
250
ar
50 b
ax 2
m
28
ba r
ba r
60
45
30
15
l/min
5
6
7
8
9
10
11
12
25
rpm x 100 (crankshaft speed—all’albero motore)
30
35
40
45
50
60
65
HP
PRATISSOLI POMPE a brand of Interpump Group S.p.a. Via E. Fermi 25 – 42049 S.Ilario d’Enza, Reggio Emilia – Italy,
Tel. +39 0522 904 311 Fax +39 0522 904 444 E-mail: [email protected]
Datas are indicative and not binding, we reserve the right to modify them at any time
I dati sono indicativi e non impegnativi, la ditta si riserva di variarli in qualsiasi momento.
70
75
80
Gear box is shown in position D1 (right side, 0°) angle.
Esempio riduttore posizionato in D1 (lato destro, inclinazione 0°)
D1
Grafico potenza/pressioni. Performance curve.
