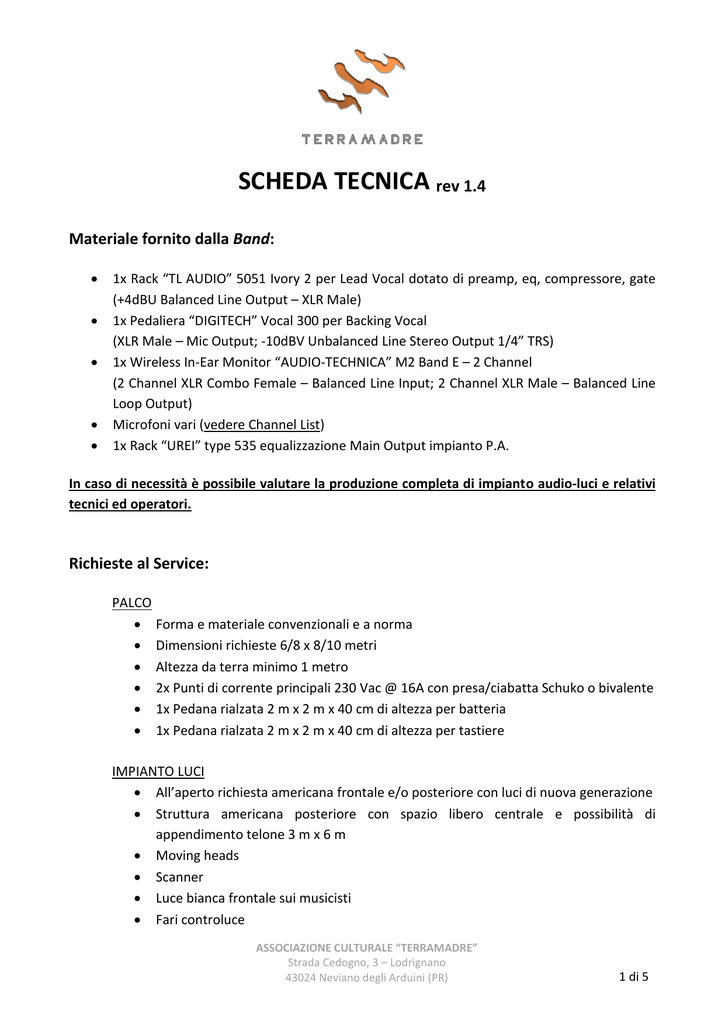

SCHEDA TECNICA rev 1.4

SCHEDA TECNICA rev 1.4
Materiale fornito dalla Band:





1x Rack “TL AUDIO” 5051 Ivory 2 per Lead Vocal dotato di preamp, eq, compressore, gate
(+4dBU Balanced Line Output – XLR Male)
1x Pedaliera “DIGITECH” Vocal 300 per Backing Vocal
(XLR Male – Mic Output; -10dBV Unbalanced Line Stereo Output 1/4” TRS)
1x Wireless In-Ear Monitor “AUDIO-TECHNICA” M2 Band E – 2 Channel
(2 Channel XLR Combo Female – Balanced Line Input; 2 Channel XLR Male – Balanced Line
Loop Output)
Microfoni vari (vedere Channel List)
1x Rack “UREI” type 535 equalizzazione Main Output impianto P.A.
In caso di necessità è possibile valutare la produzione completa di impianto audio-luci e relativi
tecnici ed operatori.
Richieste al Service:
PALCO
 Forma e materiale convenzionali e a norma
 Dimensioni richieste 6/8 x 8/10 metri
 Altezza da terra minimo 1 metro
 2x Punti di corrente principali 230 Vac @ 16A con presa/ciabatta Schuko o bivalente
 1x Pedana rialzata 2 m x 2 m x 40 cm di altezza per batteria
 1x Pedana rialzata 2 m x 2 m x 40 cm di altezza per tastiere
IMPIANTO LUCI
 All’aperto richiesta americana frontale e/o posteriore con luci di nuova generazione
 Struttura americana posteriore con spazio libero centrale e possibilità di
appendimento telone 3 m x 6 m
 Moving heads
 Scanner
 Luce bianca frontale sui musicisti
 Fari controluce
ASSOCIAZIONE CULTURALE “TERRAMADRE”
Strada Cedogno, 3 – Lodrignano
43024 Neviano degli Arduini (PR)
1 di 5


2x Macchine per fumo
Proiettore video
IMPIANTO AUDIO
Richiesto impianto tipo RCF, MEYER, MARTIN, D&B, TURBOSOUND o perfettamente
equivalenti.
Richiesto mixer analogico o digitale tipo MIDAS, YAMAHA, SOUNDCRAFT, DDA o
perfettamente equivalenti ed eventuale outboard di alta qualità (compressori, gate,
equalizzatori, riverberi, ecc…)
 Situazione al chiuso: impianto non inferiore a 6.000 Watt e comunque adeguato alle
caratteristiche strutturali del locale
 Situazione all’aperto: impianto non inferiore a 10.000 Watt e comunque
adeguatamente dimensionato per lo spazio e l’evento
 6x Linee Monitor minimo 400 Wrms ciascuna, delle marche sopracitate o
perfettamente equivalenti
 Stagebox audio, aste, cavi XLR e TRS e tutto il necessario per i cablaggi sul palco
Note importanti:
Il Service deve provvedere all’allestimento e messa a punto dell’impianto audio e luci prima
dell’arrivo della Band.
Alla Band occorrono ca. 2 ore per l’allestimento del palco ed il Soundcheck.
La Band si affida ad un proprio fonico professionista che seguirà la fase di predisposizione outboard,
il Soundcheck e tutta l’esibizione live. Il fonico deve avere libero accesso alla strumentazione messa
a disposizione dall’organizzazione e deve poter operare liberamente sull’impianto di diffusione e
sulla regia, si richiede la massima collaborazione e disponibilità da parte del Service per lo
svolgimento del proprio lavoro.
La Band si affida ad un proprio tecnico luci professionista che seguirà il Soundcheck per la
predisposizione della console luci e tutta l’esibizione live.
Si richiedono inoltre:
 La presenza e l’assistenza di un tecnico audio del Service per tutta la durata del Soundcheck
e per eventuali problematiche insorte durante il concerto
 La presenza e l’assistenza di un tecnico luci del Service per tutta l’impostazione della console
luci e per eventuali problematiche insorte durante il concerto
 Due addetti per le operazioni di carico-scarico strumentazione qualora la logistica del luogo
lo richiedesse
Si richiede inoltre che il responsabile del Service audio-luci si metta in contatto con il Responsabile
Tecnico del gruppo al n° +39 349-7355168 (Tommaso Galvani) oppure tramite email all’indirizzo
[email protected].
ASSOCIAZIONE CULTURALE “TERRAMADRE”
Strada Cedogno, 3 – Lodrignano
43024 Neviano degli Arduini (PR)
2 di 5
Linee Mixer:
CH.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
INSTRUMENT
Sub-Kick
kick
Snare Top
Snare Bottom
Hi-Hat
Tom
Floor-Tom 1
Floor-Tom 2
Overhead SX
Overhead DX
Digital Drum
Bass Mic
Bass Direct
El. Guitar 2
Keyboards
LEFT & RIGHT
Backing Vox
LEFT & RIGHT
3 tastiere collegate su Line Mixer
21
Lead Vox
“NEUMANN” KMS 105
22
Lead Vox FX
“ALESIS” MIDIVERB 4
23
24
Sax
SPARE
“AKG” C159 – “SHURE” SM58
Canale a disposizione
El. Guitar 1
MICROPHONE/DEVICE
“YAMAHA” SKRM 100
“SHURE” BETA 52 – “AKG” D112
“SHURE” SM57 – “BEYERDYNAMIC” M201
“SHURE” SM57
“NEUMANN” KM184 – “AKG” C451
“SENNHEISER” MD421 – E604
“SENNHEISER” MD421 – E604
“SENNHEISER” MD421 – E604
“NEUMANN” TLM103 – “AKG” C451
“NEUMANN” TLM103 – “AKG” C451
-10dBV Line Out – 1x D.I.
“AKG” D112
D.I. Out
“SHURE” SM57
“SHURE” SM57
“SENNHEISER” E906
OUTBOARD
Comp
Gate + Comp
Gate + Comp
Gate
Gate
Gate
Comp
Comp
Comp
+4dBU XLR Line Out
“AKG” D7
“DIGITECH”
VOCAL 300
2x D.I.
“TL AUDIO” 5051 Ivory 2
+4dBU Line Out
-10dBV
1x D.I.
Line Out
Comp
*Cella grigia: microfono/outboard fornito dalla Band
ASSOCIAZIONE CULTURALE “TERRAMADRE”
Strada Cedogno, 3 – Lodrignano
43024 Neviano degli Arduini (PR)
3 di 5
Stage Layout
ASSOCIAZIONE CULTURALE “TERRAMADRE”
Strada Cedogno, 3 – Lodrignano
43024 Neviano degli Arduini (PR)
4 di 5
Per info e contatti:
[email protected]
www.terramadremusic.it
335 7816412 (Dimitri Costa)
349 7355168 (Tommaso Galvani)
349 5254922 (Paolo Signifredi)
