Panasonic
www.panasonic.it

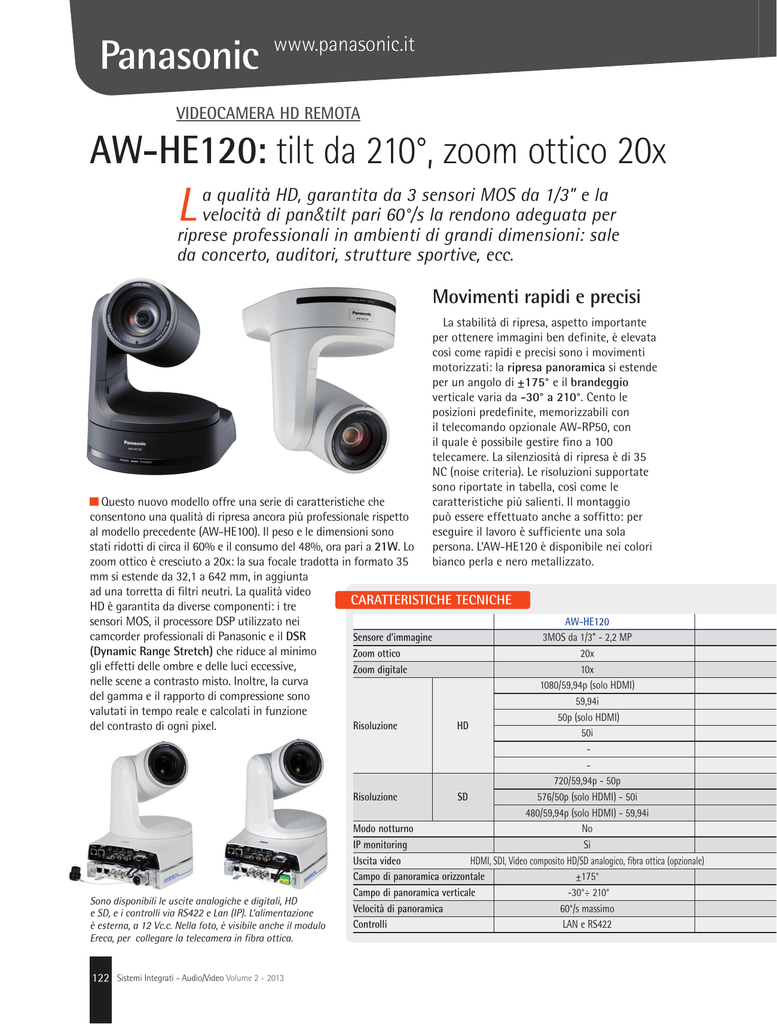

VIDEOCAMERA HD REMOTA
AW-HE120: tilt da 210°, zoom ottico 20x
L
a qualità HD, garantita da 3 sensori MOS da 1/3” e la
velocità di pan&tilt pari 60°/s la rendono adeguata per
riprese professionali in ambienti di grandi dimensioni: sale
da concerto, auditori, strutture sportive, ecc.
Movimenti rapidi e precisi
La stabilità di ripresa, aspetto importante
per ottenere immagini ben definite, è elevata
così come rapidi e precisi sono i movimenti
motorizzati: la ripresa panoramica si estende
per un angolo di ±175° e il brandeggio
verticale varia da -30° a 210°. Cento le
posizioni predefinite, memorizzabili con
il telecomando opzionale AW-RP50, con
il quale è possibile gestire fino a 100
telecamere. La silenziosità di ripresa è di 35
NC (noise criteria). Le risoluzioni supportate
sono riportate in tabella, così come le
caratteristiche più salienti. Il montaggio
può essere effettuato anche a soffitto: per
eseguire il lavoro è sufficiente una sola
persona. L’AW-HE120 è disponibile nei colori
bianco perla e nero metallizzato.
Questo nuovo modello offre una serie di caratteristiche che
consentono una qualità di ripresa ancora più professionale rispetto
al modello precedente (AW-HE100). Il peso e le dimensioni sono
stati ridotti di circa il 60% e il consumo del 48%, ora pari a 21W. Lo
zoom ottico è cresciuto a 20x: la sua focale tradotta in formato 35
mm si estende da 32,1 a 642 mm, in aggiunta
ad una torretta di filtri neutri. La qualità video
CARATTERISTICHE TECNICHE
HD è garantita da diverse componenti: i tre
sensori MOS, il processore DSP utilizzato nei
camcorder professionali di Panasonic e il DSR
Sensore d’immagine
(Dynamic Range Stretch) che riduce al minimo
Zoom ottico
gli effetti delle ombre e delle luci eccessive,
Zoom digitale
nelle scene a contrasto misto. Inoltre, la curva
del gamma e il rapporto di compressione sono
valutati in tempo reale e calcolati in funzione
Risoluzione
HD
del contrasto di ogni pixel.
Sono disponibili le uscite analogiche e digitali, HD
e SD, e i controlli via RS422 e Lan (IP). L’alimentazione
è esterna, a 12 Vc.c. Nella foto, è visibile anche il modulo
Ereca, per collegare la telecamera in fibra ottica.
122
Sistemi Integrati - Audio/Video Volume 2 - 2013
AW-HE120
3MOS da 1/3” - 2,2 MP
20x
10x
1080/59,94p (solo HDMI) 59,94i
50p (solo HDMI)
50i -
-
720/59,94p - 50p
Risoluzione
SD
576/50p (solo HDMI) - 50i
480/59,94p (solo HDMI) - 59,94i
Modo notturno
No
IP monitoring
Sì
Uscita video
HDMI, SDI, Video composito HD/SD analogico, fibra ottica (opzionale)
Campo di panoramica orizzontale
±175°
Campo di panoramica verticale
-30°÷ 210°
Velocità di panoramica 60°/s massimo
Controlli
LAN e RS422
VIDEOCAMERA HD REMOTA
AW-HE60: tilt da 120°, zoom ottico 18x
È
stata progettata per riprese HD in ambienti di media e
piccola dimensione, per la didattica, il business oppure
in ambito broadcast. In configurazione network è possibile
collegare fino a 100 videocamere.
La risoluzione Full HD, la sensibilità del sensore
MOS da 1/3 di pollice, lo Zoom ottico 18x e quello
digitale 10x, ne fanno un prodotto sofisticato. Il
controllo dei parametri di funzionamento viene
effettuato in IP con indirizzo univoco assegnato
AW-HE60H
AW-HE60S
MOS da 1/3” - 2,2 MP
18x
10x
1080/59,94p (solo HDMI) 59,94i
1080/59,94i
50p (solo HDMI)
50i 50i
29,97PsF
29,97PsF
25PsF
25PsF
720/59,94p - 50p
720/59,94p - 50p
576/50p - 50i
576/50i
480/59,94p - 59,94i
480/59,94i
Sì
Sì
HDMI, Component, Video Composito HD-SDI / SDI, Component, Video Composito
±175°
90°÷ -30°
90°/s massimo
LAN
e soddisfa il protocollo Visca (via RS-422), standard
nelle applicazioni di videoconferenza. L’elaborazione
delle immagini acquisite, per garantire un livello
sempre ottimale, avviene grazie a quattro principali
funzioni:
– Monitoring, visualizzazione delle immagini in
streaming video fino a 10 PC o dispositivi mobili
(iOS e Android); – Dynamic Range Stretch (DRS), ottimizza in
tempo reale il valore di contrasto intervenendo su
ciascun pixel;
– Hybrid Noise Reduction (HNR), riduce il rumore
quando la luminosità raggiunge livelli molto bassi;
– Night Mode, che consente riprese al buio in
modalità monocromatica quando la videocamera
viene corredata dell’illuminatore a infrarosso.
Sono disponibili due modelli, che differiscono per
l’uscita video (HDMI oppure HD-SDI) e la risoluzione
progressiva supportata. Inoltre, sono disponibili
anche le uscite Component (HD e SD) e Video
Composito.
Il Controller AW-RP50
L’AW-RP50 controlla in IP fino a 100 telecamere e
memorizza 100 posizioni di preset. Ogni telecamera,
per contro, può essere controllata da un numero
massimo di 5 Controller. Attraverso una connessione
seriale il numero massimo di telecamere gestite
è di 5. La connessione IP consente di acquisire
informazioni sul settaggio della telecamera come
iI diaframma e il guadagno, oltre che pilotare la
telecamera in tutte le sue funzioni di ripresa.
I collegamenti
disponibili nella
versione AW-HE60SE,
dove sono presenti
i BNC di uscita per i
segnali HD-SDI/SDI.
