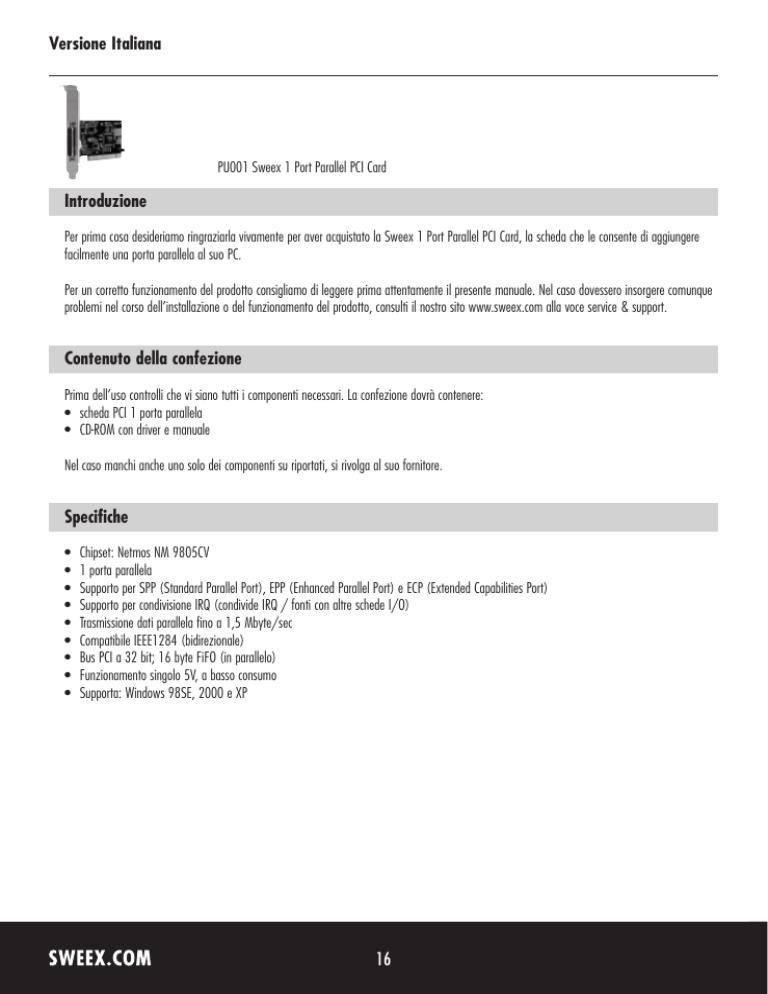

Versione Italiana 1 Introduzione Contenuto della

Versione Italiana
PU001 Sweex 1 Port Parallel PCI Card
Introduzione
Per prima cosa desideriamo ringraziarla vivamente per aver acquistato la Sweex 1 Port Parallel PCI Card, la scheda che le consente di aggiungere
facilmente una porta parallela al suo PC.
Per un corretto funzionamento del prodotto consigliamo di leggere prima attentamente il presente manuale. Nel caso dovessero insorgere comunque
problemi nel corso dell’installazione o del funzionamento del prodotto, consulti il nostro sito www.sweex.com alla voce service & support.
Contenuto della confezione
Prima dell’uso controlli che vi siano tutti i componenti necessari. La confezione dovrà contenere:
•scheda PCI 1 porta parallela
•CD-ROM con driver e manuale
Nel caso manchi anche uno solo dei componenti su riportati, si rivolga al suo fornitore.
Specifiche
•Chipset: Netmos NM 9805CV
•1 porta parallela
•Supporto per SPP (Standard Parallel Port), EPP (Enhanced Parallel Port) e ECP (Extended Capabilities Port)
•Supporto per condivisione IRQ (condivide IRQ / fonti con altre schede I/O)
•Trasmissione dati parallela fino a 1,5 Mbyte/sec
•Compatibile IEEE1284 (bidirezionale)
•Bus PCI a 32 bit; 16 byte FiFO (in parallelo)
•Funzionamento singolo 5V, a basso consumo
•Supporta: Windows 98SE, 2000 e XP
16
Versione Italiana
Hardware
Prima di installare l’hardware è necessario prendere le seguenti precauzioni:
1.Accertarsi che il PC sia spento e non vi sia tensione di rete.
2.Per essere certi che il PC non sia sotto tensione, scollegare anche i cavi di stampante e monitor che dispongono di alimentazione propria.
3.Svitare la custodia del computer.
4.Dopo averla aperta, liberarsi di qualsiasi forma di elettricità statica. A tal scopo sarà sufficiente, ad esempio, afferrare un tubo (bianco) del
riscaldamento centralizzato o una condotta dell’acqua non verniciata. Fare attenzione a non utilizzare un cacciavite magnetico. Sfiorare appena il
telaio in acciaio del PC; inoltre, fare attenzione a toccare il meno possibile i punti di contatto del PC, della scheda PCI o della memoria.
5.Individuare una slot PCI libera e rimuovere la placchetta di protezione metallica che si trova davanti alla slot in questione. Potrebbe accadere che
la scheda non si inserisca facilmente nella slot PCI; in questo caso non insistere, ma provare ad inserirla in un’altra slot libera.
6.Una volta montata la scheda, controllare che anche le altre schede siano inserite correttamente nelle rispettive slot PCI. Potrebbe infatti accadere
che montandone una, le altre si sollevino leggermente, provocando il non corretto funzionamento della scheda in questione o dell’intero PC.
7.Rimontare la protezione rimossa sulla custodia del computer e ricollegare tutti i cavi precedentemente scollegati dal PC.
8.Riaccendere il PC.
9.Windows rileverà la scheda.
Installazione in Windows 98SE
Prima di iniziare con l’installazione, consigliamo di verificare che il sistema operativo sia aggiornato. Il controllo può essere effettuato facilmente
selezionando il menu “Extra” in Internet Explorer e scegliendo poi l’opzione “Windows Update”.
Una volta rilevato l’hardware, Windows visualizza la seguente schermata:
Premere “Avanti” (“Next”).
17
Versione Italiana
Selezionare l’opzione “Cerca il driver più adatto” (“Search for the best driver”) e cliccare su “Avanti (“Next”).
Selezionare l’ultima opzione: “Specificare una posizione” (“Specify a location”). Inserire il CD-ROM nel lettore. Tramite la funzione “Cerca”
(“Browse”) andare al CD-ROM e alla cartella “Drivers” al suo interno. Nella cartella, selezionare il sistema operativo in questione; win98. Premere
poi “Avanti” (“Next”). La lettera di denominazione del drive assegnata al scheda PCI può differire dalla figura soprastante.
Windows installa la scheda PCI 1 porta parallela automaticamente. Al termine, consigliamo di riavviare il PC.
Installazione in Windows 2000 e XP
Prima di procedere con l’installazione, consigliamo di verificare che il sistema operativo sia aggiornato. Il controllo può essere effettuato facilmente
selezionando il menu “Extra” in Internet Explorer e scegliendo poi l’opzione “Windows Update”.
18
Versione Italiana
Una volta rilevato l’hardware, Windows visualizza la seguente schermata:
Selezionare l’opzione “No, non adesso” (“No, not this time”) e cliccare su “Avanti (“Next”).
Nella schermata seguente selezionare l’opzione “Installare da una posizione specifica” (“Install from a list or specific location”) e cliccare su “Avanti
(“Next”).
Selezionare la seconda opzione: “Includi questa posizione” (“Include this location”). Inserire il CD-ROM nel lettore. Tramite la funzione “Cerca”
(“Browse”) andare al CD-ROM e alla cartella “Drivers” al suo interno. Nella cartella, selezionare il sistema operativo in questione: winxp o win2k.
Premere poi “Avanti” (“Next”). La lettera di denominazione del drive assegnata al scheda PCI può differire dalla figura soprastante.
Windows potrebbe notare che il driver non è certificato, ma la cosa non è di ostacolo ad un corretto funzionamento della scheda PCI. Selezionare
l’opzione “Continua comunque” (Continue Anyway). Concludere cliccando su “Termina” (“Finish”).
19
Versione Italiana
Comparirà la seguente schermata:
Selezionare l’opzione “Installa il software automaticamente” (“Install the software automatically”) e cliccare su “Avanti (“Next”). Consigliamo di
riavviare nuovamente il PC prima di utilizzare la Sweex 1 Port Parallel PCI Card.
Impostazioni porta parallela
Le impostazioni della porta LPT possono essere verificate e modificate come segue:
START Impostazioni Pannello di controllo. Aprire la cartella “Sistema” e la scheda “Hardware” “Gestione periferiche”. Aprire la finestra
“Porte (COM & LPT)” e selezionare NetMos PCI ECP Parallel Port. Aprirne le proprietà cliccando con il pulsante destro del mouse.
Comparirà la seguente schermata.
Selezionare la scheda “Impostazioni porta” (“Port settings”).
Si potrà così verificare la LPT corrente e selezionarne eventualmente un’altra. Fare attenzione a non selezionarne una già utilizzata dal computer
perché potrebbe derivarne un conflitto.
20
Versione Italiana
Garanzia
Tutti gli articoli Sweex hanno un periodo di garanzia di tre anni. Non è concessa invece alcuna garanzia sul software in dotazione, sulle batterie
ricaricabili e sugli accumulatori. Il ricorso alla garanzia avviene esclusivamente tramite il rivenditore presso cui si è acquistato l’articolo in questione.
Tutti i marchi ed i relativi diritti che compaiono nel presente manuale sono e restano patrimonio dei legittimi proprietari.
