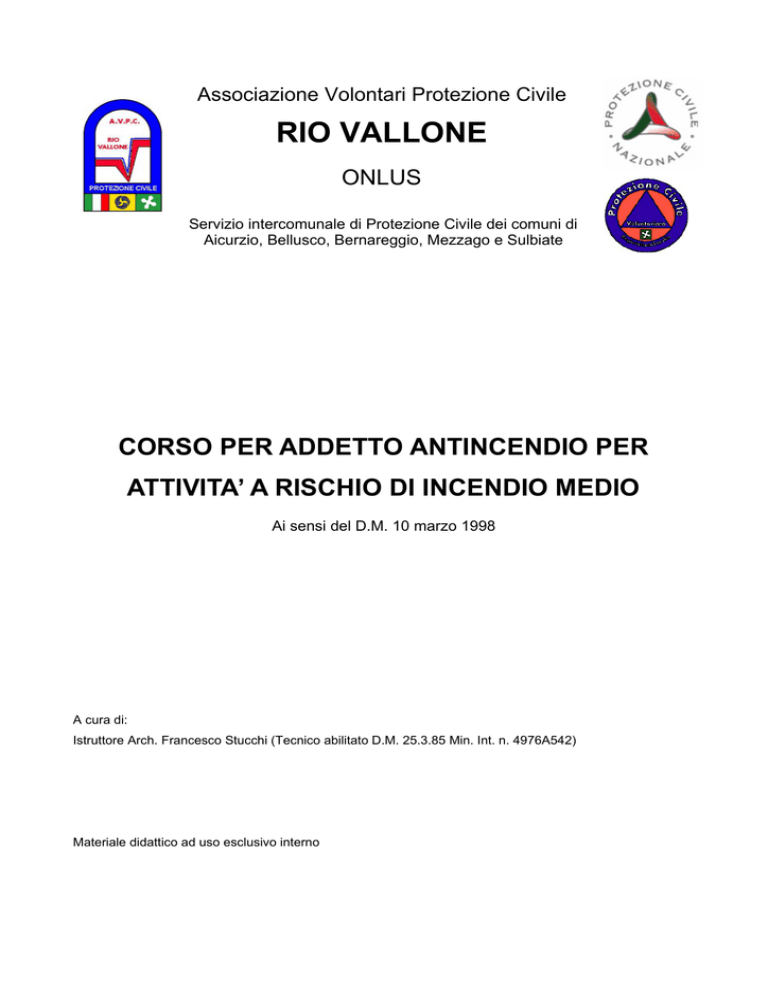

Associazione Volontari Protezione Civile
RIO VALLONE
ONLUS
Servizio intercomunale di Protezione Civile dei comuni di
Aicurzio, Bellusco, Bernareggio, Mezzago e Sulbiate
CORSO PER ADDETTO ANTINCENDIO PER
ATTIVITA’ A RISCHIO DI INCENDIO MEDIO
Ai sensi del D.M. 10 marzo 1998
A cura di:
Istruttore Arch. Francesco Stucchi (Tecnico abilitato D.M. 25.3.85 Min. Int. n. 4976A542)
Materiale didattico ad uso esclusivo interno
INDICE
L’INCENDIO E LA PREVENZIONE INCENDI .............................................................................................. 4
Principi sulla combustione e l’incendio .................................................................................................................... 5
Il rapporto di miscela............................................................................................................................................ 6
Limiti di infiammabilità ....................................................................................................................................... 7
Triangolo della combustione..................................................................................................................................... 8
L’Innesco.............................................................................................................................................................. 8
L’Ignizione ........................................................................................................................................................... 8
Il Comburente....................................................................................................................................................... 8
Il Combustibile ..................................................................................................................................................... 8
La combustione dei solidi è influenzata da: ......................................................................................................... 9
Temperatura di accensione ................................................................................................................................... 9
La Temperatura di infiammabilità...................................................................................................................... 10
La combustione dei liquidi ................................................................................................................................. 10
I gas infiammabili............................................................................................................................................... 10
I prodotti della combustione.................................................................................................................................... 12
I gas di combustione........................................................................................................................................... 12
La fiamma .......................................................................................................................................................... 12
Il fumo ................................................................................................................................................................ 13
Il calore............................................................................................................................................................... 13
Le principali cause di un incendio........................................................................................................................... 14
Interne: ............................................................................................................................................................... 14
Esterne:............................................................................................................................................................... 14
Le sostanze estinguenti ........................................................................................................................................... 16
La rimozione del combustibile ........................................................................................................................... 17
Il soffocamento (rimozione del comburente) ..................................................................................................... 17
Il raffreddamento (rimozione del calore)............................................................................................................ 17
L’anticatalisi (estinzione chimica o anticatalitica) ............................................................................................. 17
Sostanze estinguenti in base al tipo di incendio. ................................................................................................ 17
Rischi alle persone in caso di incendio ................................................................................................................... 21
L‘evoluzione di un incendio............................................................................................................................... 21
L’incendio e i fattori di rischio ........................................................................................................................... 23
L’incendio e gli effetti sull’uomo....................................................................................................................... 23
I gas di combustione........................................................................................................................................... 24
Calore e fiamme ................................................................................................................................................. 24
Fumi ................................................................................................................................................................... 25
Principali accorgimenti e misure per prevenire gli incendi..................................................................................... 26
___________________________________________________________________________________
AVPC RIO VALLONE via per Subiate 4 – 20040 Aicurzio (MB)
Tel e fax 039 6093464 cell. 338 8180206
www.avpcriovallone.it
e-mail [email protected]
2
Componenti strutturali della prevenzione incendi.............................................................................................. 26
Comportamenti per ridurre il rischio d’incendio ................................................................................................ 27
LA PROTEZIONE ANTINCENDIO E LE PROCEDURE DA ADOTTARE IN CASO DI INCENDIO........... 28
Le principali misure di protezione contro gli incendi ............................................................................................. 29
Protezione passiva................................................................................................................................................... 30
Distanze di sicurezza .......................................................................................................................................... 30
Resistenza al fuoco e compartimentazione......................................................................................................... 30
La reazione al fuoco dei materiali ...................................................................................................................... 31
Vie di esodo ............................................................................................................................................................ 32
La densità di affollamento e l’indice di affollamento......................................................................................... 32
Il massimo affollamento ipotizzabile ................................................................................................................. 32
Il modulo ............................................................................................................................................................ 33
La capacità di deflusso ....................................................................................................................................... 33
Le uscite di sicurezza ......................................................................................................................................... 33
Scale ascensori e montacarichi........................................................................................................................... 33
Il luogo sicuro..................................................................................................................................................... 34
Segnaletica di sicurezza .......................................................................................................................................... 35
La protezione attiva................................................................................................................................................. 37
Attrezzature ed impianti di estinzione degli incendi .......................................................................................... 37
Sistemi di allarme antincendio ........................................................................................................................... 43
Illuminazione di sicurezza.................................................................................................................................. 44
Evacuatori di fumo e di calore............................................................................................................................ 44
Procedure da adottare quando si scopre un incendio o in caso di allarme............................................................... 45
Il piano di emergenza in caso di incendio .......................................................................................................... 45
Procedura da adottare se si scopre un incendio .................................................................................................. 45
Procedure da adottare in caso di allarme ............................................................................................................ 46
Rapporti con i vigili del fuoco................................................................................................................................. 47
Procedure di chiamata dei soccorsi .................................................................................................................... 47
Collaborazione con i Vigili del Fuoco in caso di intervento .............................................................................. 48
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
3
L’INCENDIO E LA PREVENZIONE INCENDI
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
4
Principi sulla combustione e l’incendio
L’incendio
E’ un fenomeno chimico-fisico in cui possono essere coinvolti diversi tipi di combustibili che
danno luogo a reazioni di diverso tipo, queste vengono chiamate reazioni di combustione.
A secondo del tipo di combustibile che partecipa ad un incendio si distinguono le seguenti classi
d’incendio:
TIPO DI INCENDIO
TIPO DI COMBUSTIBILE
A
Solido
B
Liquido
C
Gassoso
D
Metalli combustibili
Non più in vigore
E
Solidi in presenza di attrezzature
era in uso in Italia ma non
elettriche
classificato dal Comitato
Europeo di Normalizzazione
La combustione
È una reazione chimica che ha le seguenti caratteristiche:
• esotermica (che produce calore);
• irreversibile (dopo la combustione non possiamo riavere gli stessi elementi che hanno
partecipato alla reazione nello stesso stato fisico),
• di una sostanza combustibile (per sua natura, in determinate condizioni, in grado di
combinarsi con l’ossigeno per dare origine alla combustione)
• con l’ossigeno (che assume quindi la caratteristica di comburente),
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
5
• che da origine ad alcuni prodotti della combustione ( calore, fiamma, gas di combustione,
fumo, luce….).
La produzione di calore
E’ diversa per ogni tipo di materiale combustibile e dipende dalla quantità di comburente
(ossigeno) presente durante la combustione. Il potere calorifero di ogni combustibile è la misura
della quantità di energia termica che, in un rapporto ottimale tra combustibile e comburente, ogni
materiale è in grado di produrre.
Il colore di una fiamma indica con una certa approssimazione la temperatura raggiunta dalle
particelle in combustione in sospensione nella miscela combustibile - comburente secondo la
seguente tabella:
COLORE DELLA FIAMMA
TEMPERATURA
Rosso nascente visibile all’oscuro
500° C
Rosso nascente visibile di giorno
525°C
Rosso vivo
1000°C
Rosso – arancio
1100°C
Giallo arancio
1200°C
Giallo – bianco
1300°C
Bianco splendente
1400°C
Il rapporto di miscela
La combustione è una reazione chimica che avviene in forma gassosa, pertanto anche per i
combustibili solidi la combustione avviene in presenza di una miscela gassosa composta dai vapori
emessi dal combustibile e il comburente (l’ossigeno).
Il rapporto di miscela si definisce stechiometrico quando la percentuale di presenza del
combustibile e del comburente è in grado di produrre una combustione totale dei due elementi senza
dare origine ad altri prodotti della combustione se non quelli della propria ossidazione. Ad esempio
se una molecola di metano agisce con due molecole di ossigeno si ha una reazione stechiometrica se
l’ossidazione produce soltanto una molecola di anidride carbonica e due di ossigeno, la formula
della reazione è:
CH4 + 2O2 = CO2 + 2H2O
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
6
Se la quantità di comburente è maggiore a quella strettamente necessaria si dice che la miscela è
magra, se la quantità di comburente è minore a quella strettamente necessaria si dice che la miscela
è grassa.
Il rapporto di miscela condiziona quindi: la temperatura della fiamma, la velocità della fiamma e i
tipi di prodotti della combustione.
Limiti di infiammabilità
Il rapporto di miscela presenta due limiti estremi al di sotto e al di sopra dei quali non si ha origine
alla combustione, questi limiti sono detti :
limite inferiore di infiammabilità e limite superiore di infiammabilità
Ogni combustibile presenta queste caratteristiche che vengono espresse in percentuale di
vapori combustibili / aria.
Sempre prendendo ad esempio il metano :
COMBUSTILE
CH4 (metano)
LIMITE INF.
LIMITE SUP.
STECHIOMETRICO
5,1 %
61 %
9,5 %
Pertanto se una miscela di 100 m3 di aria-metano contiene meno di 5 m3 o più di 61 m3 di metano
non si accende, al contrario si accende in presenza di un innesco se la miscela contiene una
percentuale di metano compresa tra i due valori richiamati e la miscela si esaurisce completamente
dando origine solo ad anidride carbonica (CO2) e vapore acqueo (H2O) se contiene il 9,5% di
metano
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
7
Triangolo della combustione
Affinché ci sia combustione è necessaria la presenza concomitante di:
•
combustibile,
•
comburente,
•
innesco.
combustibile
Se manca uno dei tre elementi non si da origine alla
combustione. In questo senso si parla di “triangolo di
combustione”. Questa condizione diventa estremamente
comburente
innesco
utile sia per quanto riguarda la prevenzione che nel
momento in cui si deve intervenire per spegnere un incendio
L’Innesco
Costituisce l’apporto di energia, normalmente esterno, che da origine all’incendio.. L’innesco può
essere diretto quando una fiamma, una scintilla o altro materiale incandescente entra in contatto con
la miscela combustibile – comburente. Indiretto quanto avviene una trasmissione di calore per
convezione (ad esempio aria calda in una tromba delle scale) per conduzione (ad esempio calore
trasmesso da elementi metallici) . Per irraggiamento (accensione di materiale sotto vetro). Per attrito
quando lo sfregamento di due materiali produce calore. Per autocombustione in particolari reazioni
chimiche.
L’Ignizione
E’ il processo di reazione a catena di una fonte di calore che è in grado di innescare la miscela
fredda contigua
Il Comburente
E’ rappresentato dall’ossigeno, quello normalmente presente nell’aria, oppure quello presente in
altri composti.
Il Combustibile
Come si è visto sopra per i vari tipi di incendio, può essere solido, liquido e gassoso, in realtà la
combustione avviene tra sostanze gassose per cui l’apporto di calore genera nei solidi una
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
8
sublimazione di vapori che miscelandosi con l’aria (ossigeno) generano la miscela infiammabile se
in proporzione contenute all’interno dei limiti di infiammabilità.
Le sostanze liquide con apporto di calore evaporano producendo gas che miscelati con l’aria
(ossigeno) con valori in proporzione contenuti all’interno dei limiti di infiammabilità, sono in grado
di incendiarsi.
La combustione dei solidi è influenzata da:
•
pezzatura e forma del materiale,
•
porosità del materiale,
•
composizione chimica,
•
contenuto di umidità,
•
condizione di ventilazione.
Temperatura di accensione
E’ la temperatura alla quale una miscela combustibile – comburente entra nella fase di ignizione
senza ulteriore apporto di energia esterna.
TEMPERATURA DI
SOSTANZE
ACCENSIONE (C°)
Acetone
540
Benzina
250
Gasolio
220
Idrogeno
560
Alcool metilico
455
Carta
230
Legno
220 – 250
Carbon coke
550
Gomma sintetica
300
G.pl.
350
Metano
537
___________________________________________________________________________________
Tel e fax 039 6093464 cell. 338 8180206
9
La Temperatura di infiammabilità
E’ la temperatura minima alla quale i liquidi combustibili e/o infiammabili emettono una quantità di
vapori tali da generare una miscela in grado di incendiarsi in presenza di un innesco
TEMPERATURA DI
SOSTANZE
INFIAMMABILITA’ (C°)
Acetone
-18
Benzina
-20
Gasolio
65
Alcool metilico
11
Olio lubrificante
149
La combustione dei liquidi
Avviene quando tra la superficie di contatto del pelo libero del liquido e l’aria si forma una miscela
di vapori in grado di incendiarsi in presenza di un innesco. In base alla temperatura di
infiammabilità i liquidi sono classificati in:
CATEGORIA A
Liquidi aventi temperatura di infiammabilità inferiore a 21 °C
CATEGORIA B
Liquidi aventi temperatura di infiammabilità tra 21°C e 65°C
CATEGORIA C
Liquidi aventi temperatura di infiammabilità superiore a 65°C
I gas infiammabili
Vengo suddivisi In :
•
leggeri se hanno una densità rispetto all’aria inferiore a 0,8, questi gas una volta liberati
nell’aria salgono verso l’alto (idrogeno, metano, ecc)
•
pesanti se hanno una densità rispetto all’aria superiore a 0,8, questi gas una volta liberati
nell’aria tendono a stratificare e a rimanere nella parte bassa dell’ambiente e
addirittura a penetrare nei cunicoli e nella aperture ricavate nei pavimenti (gpl.,
acetilene, ecc.)
Rispetto invece alle modalità di conservazione possiamo avere:
•
gas compressi quelli che vengono conservati allo stato gassoso con una pressione superiore
a quella atmosferica,
•
gas liquefatti quelli che vengono conservati allo stato liquido, a temperatura ambiente
tramite compressione,
___________________________________________________________________________________ 10
Tel e fax 039 6093464 cell. 338 8180206
•
gas refrigerati quelli conservati allo stato liquido tramite refrigerazione e con una modesta
compressione,
•
gas disciolti quelli che sono conservati in fase gassosa entro un liquido
___________________________________________________________________________________ 11
Tel e fax 039 6093464 cell. 338 8180206
I prodotti della combustione
La combustione produce una serie di elementi che si possono suddividere in: gas di combustione,
fiamme, fumo, calore.
I gas di combustione
Sono quei prodotti della combustione che rimangono allo stato gassoso anche raffreddandosi, i gas
che si formano dipendono dal combustibile e dalla quantità di ossigeno presente, i principali gas che
si formano sono:
•
ossido di carbonio, (CO)
•
anidride carbonica (CO2)
•
idrogeno solforato (H2S)
•
anidride solforosa (SO2)
•
acido cianidrico (HCN)
•
aldeide acrilica (CH2CHCHO)
•
fosgene (COCL2)
•
ammoniaca (NH3)
•
ossido e perossido di azoto (NO2)
•
acido cloridrico (HCL)
La fiamma
Scientificamente è indicata come la superficie che separa i reagenti della combustione dai prodotti
della stessa, non necessariamente si presenta con una certa luminosità. La fiamma generata da una
innesco esterno diventa a sua volta apporto di energia per la miscela contigua (detta fresca)
provocando quindi l’ignizione.
Le fiamme sono classificate in:
•
omogenee se il combustibile e il comburente si trovano entrambi in forma gassosa,
•
eterogenee se per la formazione della miscela combustibile comburente è necessario un
passaggio di stato (come nei solidi e nei liquidi),
•
laminari quando la miscela fresca si trova in strati relativamente calmi o lieve moto costante,
•
turbolente quando la miscela fresca si trova in forte movimento disomogeneo, in questo caso
la velocità di propagazione delle fiamme è molto veloce,
___________________________________________________________________________________ 12
Tel e fax 039 6093464 cell. 338 8180206
•
premiscelate se il combustibile e il comburente sono già miscelati a livello freddo,
•
diffusive se i reagenti sono formati da due prodotti distinti e la combustione avviene nella
superficie di contatto,
•
deflagranti quando la propagazione della fiamma rispetto alla miscela fresca avviene ad una
velocità dell’ordine di qualche cm/sec, dovuta al moto dei gas combusti senza
significativo aumento di pressione, la propagazione avviene per trasporto di calore
dei gas combusti,
•
detonanti quando oltre all’aumento della temperatura si ha un notevole aumento di pressione
e una conseguente diminuzione del volume specifico, la velocità di propagazione
della fiamma è dell’ordine del Km/sec, la propagazione è dovuta al
surriscaldamento generato della compressione e dall’onda d’urto
Il fumo
E’ dovuto a piccolissime particelle solide e/o liquide in sospensione nell’aria, queste particelle si
formano durante la combustione normalmente in carenza di ossigeno e vengono sollevate dai gas
caldi della combustione, sono in quantità tali da ostacolare fortemente la visibilità sia dei
soccorritori che delle persone in esodo. Le particelle solide e le ceneri rendono i fumi molto scuri, le
particelle liquide di vapore acque generano fumi bianchi.
Il calore
Espresso come forte aumento della temperatura è una delle cause principali dell’incendio e diventa
l’elemento che permette la reazione a catena e l’ignizione.
___________________________________________________________________________________ 13
Tel e fax 039 6093464 cell. 338 8180206
Le principali cause di un incendio
Le cause di un incendio possono essere suddivise in:
Interne:
•
termiche quali: sorgenti di calore, reazioni chimiche, autocombustione, surriscaldamento,
fiamme libere, ecc,
•
meccaniche quali: attriti, guasti meccanici, guasti degli impianti, ecc.,
•
elettriche quali: scariche elettriche o elettrostatiche, surriscaldamenti, guasti a motori e
impianti, ecc.,
Esterne:
•
termiche quali: irraggiamento, convezione, conduzione,
•
elettriche quali: scariche atmosferiche
Le rilevazioni statistiche del corpo dei VV.F. hanno rilevato le seguenti percentuali di cause
accertate d’incendio nei luoghi di lavoro:
CAUSE ACCERTATE D’INCENDIO
Origine elettrica (scintille, surriscaldamento, ecc)
%
31,83
Mozziconi di sigarette e/o fiammiferi
8,86
Autocombustione
8,74
Faville (saldature, incendi limitrofi)
6,14
Guasti impianti di riscaldamento, Camini
4,25
Dolose
3,69
Surriscaldamento di macchine non elettriche
3,06
Fulmine
2,79
Esplosioni o scoppi
0,98
Cause concomitanti non riconducibili ad una prevalente
29,66
Sempre il Corpo Nazionale dei VV. F. individua una serie di comportamenti che sono causa e
pericolo di incendi più comuni:
___________________________________________________________________________________ 14
Tel e fax 039 6093464 cell. 338 8180206
•
deposito o manipolazione non idonea di sostanze infiammabili o combustibili,
•
accumulo di rifiuti, carta o altro materiale combustibile che può essere facilmente
incendiato,
•
negligenza nell’uso di fiamme libere e di apparecchi generatori di calore,
•
inadeguata pulizia delle aree di lavoro e scarsa manutenzione della apparecchiature,
•
impianti elettrici o utilizzatori difettosi, sovraccaricati e non adeguatamente protetti,
•
riparazioni o modifiche di impianti elettrici effettuate da persone non qualificate,
•
apparecchiature elettriche lasciate sotto tensione anche quando non utilizzate,
•
utilizzo non corretto di impianti di riscaldamento portatili
•
ostruire la ventilazione di apparecchi di riscaldamento, macchinari, apparecchiature
elettriche,
•
fumare in aree ove è proibito
•
negligenze di appaltatori o di addetti alla manutenzione
___________________________________________________________________________________ 15
Tel e fax 039 6093464 cell. 338 8180206
Le sostanze estinguenti
Tenendo conto di quanto detto in merito al
COMBUSTIBILE
“triangolo di combustione” e della cause
d’incendio,
per
introdurre
l’argomento
che possiamo rappresentare nella “croce di
fuoco”
ENERGIA
una ulteriore rappresentazione del fenomeno
FUOCO
COMBURENTE
dell’estinzione di un incendio procediamo ad
Si è già parlato del comburente e del
combustibile, col termine energia si intende sia
l’apporto iniziale di energia termica esterna
AUTOCATALISI
(innesco) sia l’autoalimentazione di calore
(ignizione). L’autocatalisi è il fenomeno che
avviene in particolari reazioni chimiche che producono sia vapori infiammabili che aumento di
temperatura in grado di accendere la miscela.
Dalla croce di fuoco si ricava la “croce di estinzione”:
RIMOZIONE DEL
COMBUSTIBILE
COMBUSTIBILE
SOFFOCAMENTO
COMBURENTE
ENERGIA
RAFFREDDAMENTO
FUOCO
AUTOCATALISI
ANTICATALISI
___________________________________________________________________________________ 16
Tel e fax 039 6093464 cell. 338 8180206
Lo spegnimento di un incendio può avvenire quindi intervenendo su una delle cause che l’hanno
prodotto.
La rimozione del combustibile
Può avvenire:
•
allontanando il materiale combustibile dalla zona dell’incendio,
•
trasferendo liquido da un serbatoio incendiato ad un altro contenitore,
•
riducendo la concentrazione di gas o vapori infiammabili sotto il limite inferiore di
infiammabilità,
•
intercettando l’uscita di gas.
Il soffocamento (rimozione del comburente)
Può avvenire:
•
riducendo il tenore di ossigeno a mezzo di una coltre di schiuma,
•
usando coperte antifiamma
•
aumentando nella miscela la quantità di anidride carbonica
Il raffreddamento (rimozione del calore)
Può avvenire:
•
usando fluidi aventi elevati calori specifici e latenti
•
usando acqua.
L’anticatalisi (estinzione chimica o anticatalitica)
Può avvenire:
•
utilizzando sostanze che sono in grado di rompere la catena della reazione di combustione e
che una volta attivate proseguono senza apporto ulteriore di energia.
Sostanze estinguenti in base al tipo di incendio.
Le sostanze estinguenti fondamentali sono:
•
acqua,
•
schiume,
•
polveri,
•
gas inerti,
___________________________________________________________________________________ 17
Tel e fax 039 6093464 cell. 338 8180206
•
agenti estinguenti sostitutivi dell’Halon.
L’acqua
È la più conosciuta tra le sostanze estinguenti, di solito è facilmente reperibile a basso costo, essa
agisce tramite:
•
raffreddamento abbassando la temperatura del combustibile, assorbendo il calore necessario
per la trasformazione in vapore acqueo,
•
diluizione delle sostanze infiammabili solubili in acqua,
•
imbevimento dei combustibili,
•
soffocamento tramite il vapore acqueo che va a sostituire l’ossigeno.
L’acqua è indicata come mezzo estinguente per incendi di combustibili solidi mentre è
vietata su sostanze solide incompatibili quali:
•
sodio e potassio, (generano idrogeno)
•
carburi (liberano acetilene)
•
magnesio, zinco, alluminio (producono esplosioni)
•
acido cianidrico (produce cianuri)
•
acido solforico (produce spruzzi incandescenti)
•
impianti elettrici (elettroconduzione)
La schiuma
È costituita da una soluzione di acqua e liquidi schiumogeni, agisce per:
•
separazione del combustile dal comburente creando una coltre di separazione,
•
raffreddamento per evaporazione dell’acqua contenuta.
Le schiume vengono utilizzate soprattutto negli incendi di liquidi infiammabili e di sostanze che
hanno un peso specifico più leggero di quello dell’acqua. Hanno le stesse incompatibilità
dell’acqua.
Rispetto al volume di schiuma prodotta rispetto alla soluzione acqua – schiumogeno si distinguono
le schiume in:
___________________________________________________________________________________ 18
Tel e fax 039 6093464 cell. 338 8180206
•
alta espansione caratterizzate da una estrema velocità di formazione della copertura, la loro
leggerezza però può presentare difficoltà di utilizzo all’aperto in zone ventose,
•
media espansione,
•
bassa espansione, schiume più dense adatte anche agli spazi aperti.
Vengono prodotti liquidi schiumogeni sintetici specifici per diversi liquidi infiammabili.
Le polveri
Sono costituite da particelle di materiale solido finissime, a contatto del calore della fiamma le
polveri si decompongono con effetti sulla fiamma di tipo anticatalitico. Agiscono per:
•
separazione del combustibile dal comburente,
•
raffreddamento,
•
anticatalisi.
Le polveri sono particolarmente indicate per gli incendi di tipo A, B, C, mentre per gli incendi di
classe D devono essere utilizzate polveri speciali.
I gas inerti
Normalmente usati come antincendio sono l’anidride carbonica (CO2) e l’azoto (N). Vengono
utilizzati per saturare l’aria e ridurre l’ossigeno, l’anidride carbonica che è il più usato non è tossico
per l’uomo, può essere asfissiante per lunghe esposizioni in grandi quantitativi, è dielettrico per cui
può essere utilizzato sugli impianti elettrici. Agiscono per:
•
separazione del combustibile dal comburente,
•
soffocamento
•
raffreddamento, (CO2)
Agenti estinguenti sostitutivi dell’Halon
Gli idrocarburi allogenati detti Halon non sono più utilizzati per i problemi ambientali che creano,
pur essendo un ottimo prodotto estinguente, sono state create sostanze che a scapito di una minore
capacità estinguente non producono danni ambientali, sono prodotti sintetici che agiscono per:
•
anticatalisi,
•
inertizzazione.
___________________________________________________________________________________ 19
Tel e fax 039 6093464 cell. 338 8180206
Tabella riassuntiva delle sostanze estinguenti:
Agente estinguente
Natura dell’incendio
Materiali comuni: carbone,
legname, tessuti carta, paglia
Liquidi infiammabili più leggeri
dell’acqua non miscibili con essa:
vernici, benzine, oli
Liquidi infiammabili più leggeri
dell’acqua e miscibili con essa:
Alcoli, Acetone
Sostanze comburenti: Nitrati,
Nitriti, Clorati
Sostanze reagenti con acqua:
Carburo di calcio, Sodio, Potassio,
Acidi, metalli fusi
Gas infiammabili: idrogeno, gpl,
acetilene, ossido di carbonio,
metano
Apparecchiature elettriche: motori
elettrici,cabine elettriche,
interruttori, trasformatori
Acqua
Acqua
getto
getto
pieno
fraz.
SI
Sostit.
Schiuma
Polveri
CO2
SI
SI
SI
SI
SI
NO
SI
SI
SI
SI
SI
SI
SI
SI
SI
SI
SI
SI
NO
NO
NO
NO
NO
NO
NO
NO
SI
SI
SI
NO
SI
NO
SI
SI
SI
NO
NO
NO
SI
SI
SI
Halon
___________________________________________________________________________________ 20
Tel e fax 039 6093464 cell. 338 8180206
Rischi alle persone in caso di incendio
L‘evoluzione di un incendio
Si può suddividere in diverse fasi:
•
fase di ignizione,
•
fase di propagazione
•
incendio generalizzato (flash over)
•
estinzione e raffreddamento
Il grafico sottostante ipotizza una certa evoluzione della curva temperatura – tempo che può variare
a seconda del tipo di combustibile, della disponibilità del comburente e delle modalità d’innesco.
___________________________________________________________________________________ 21
Tel e fax 039 6093464 cell. 338 8180206
La fase di ignizione
E’ quella che viene chiamata anche “principio d’incendio”, di norma non presenta gravi rischi per le
persone, il suo inizio e la sua durata dipendono da diversi fattori:
•
infiammabilità del combustibile,
•
partecipazione del combustibile al fuoco
•
caratteristiche dell’ambiente in cui si genera,
•
possibilità di dissipazione del calore nel combustibile,
•
ventilazione dell’ambiente,
•
forma e dimensioni del combustibile.
La fase di propagazione
È caratterizzata dai seguenti fenomeni:
•
produzione di gas tossici e corrosivi,
•
incremento dei fumi fino a ridurre notevolmente la visibilità,
•
elevato aumento della temperatura,
•
incremento dell’energia termica per irraggiamento,
•
interessamento sempre più esteso del combustibile.
L’incendio generalizzato (flash-over)
È la fase in cui l’incendio ha interessato in modo considerevole il combustibile disponibile, in
questo caso l’incendio difficilmente può essere estinto con interventi esterni, ma solo “domato” per
evitare l’ulteriore propagazione ad altri compartimenti. Questa fase è caratterizzata da:
•
notevole e brusco incremento della temperatura,
•
veloce aumento della propagazione delle fiamme,
•
forte aumento di emissioni di gas e di particelle incandescenti che danno origine a
turbolenze,
•
i combustibili vicini al focolaio si autoaccendono e quelli più lontani si surriscaldano.
___________________________________________________________________________________ 22
Tel e fax 039 6093464 cell. 338 8180206
L’estinzione e raffreddamento
È la fase in cui l’incendio non riesce più a interessare altro combustibile per esaurimento dello
stesso o perché quello presente non è in grado di raggiungere la temperatura di accensione. I fumi e
gli effetti di conduzione termica cominciano a ridurre la temperatura.
L’incendio e i fattori di rischio
I fattori di rischio che un incendio genera si possono suddividere in:
Verso l’esterno:
•
propagazione del calore per irraggiamento
•
trasporto di aria e particelle incandescenti per convezione,
•
aumento della temperatura negli elementi contigui per conduzione.
Verso l’interno:
•
estensione dell’incendio
•
fiamme e calore sulle persone
•
sviluppo di fumi
•
sviluppo di prodotti tossici
•
riduzione della resistenza meccanica (crolli)
L’incendio e gli effetti sull’uomo
I prodotti della combustione che sono: gas di combustione, fiamma, calore e fumo generano
sull’uomo i seguenti effetti:
•
riduzione della percentuale di ossigeno nell’aria (di solito 21%), anossia,
•
tossicità dell’aria per la presenza di fumi (materiali in sospensione)
•
riduzione della visibilità per la densità dei fumi,
•
scottature e bruciature per l’azione termica dell’incendio.
___________________________________________________________________________________ 23
Tel e fax 039 6093464 cell. 338 8180206
I gas di combustione
Ossido di carbonio (CO)
Si sviluppa negli incendi in spazi con carenza di ossigeno, è:
•
incolore,
•
inodore,
•
non irritante,
•
altamente tossico.
Il gas viene assorbito per via polmonare e passa nel sangue combinandosi con l’emoglobina
modificandola. La sintomatologia dell’intossicazione di monossido di carbonio si presenta con:
cefalea, nausea, vomito, palpitazioni, astenia, tremori muscolari.
Anidride carbonica (CO2)
Non è un gas tossico per l’uomo ma è asfissiante quando va a saturare l’aria dell’ambiente per oltre
il 50% riducendo l’ossigeno disponibile sotto il 17 %.
Sintomatologia: anche a basse concentrazioni stimola e accelera la respirazione.
Acido cianidrico (HCN)
Si forma negli incendi di lana, seta, resine acriliche, in carenza di ossigeno. Ha un caratteristico
odore di mandorle amare. Le vie di penetrazione sono: inalatoria, cutanea e digerente.
L’acido agisce sui meccanismi di respirazione a livello cellulare bloccandone il meccanismo
Sintomatologia: aumento della respirazione, colore rosso della cute, cefalea, ipersalivazione,
bradicardia, ipertensione.
Fosgene
Si sviluppa nella combustione di materiali che contengono cloro. Il gas a contatto con l’acqua si
scinde in anidride carbonica e acido cloridrico, intensamente caustico.
Sintomatologia: irritazione (occhi, naso, gola), lacrimazione, costrizione toracica, vomito, mal di
testa.
Calore e fiamme
Il calore provoca danni all’uomo disidratando i tessuti, ostacolando la respirazione e producendo
scottature. Se l’aria è asciutta la temperatura massima sopportabile dal corpo umano per poco tempo
___________________________________________________________________________________ 24
Tel e fax 039 6093464 cell. 338 8180206
è di circa 150 C°, negli incendi invece il tasso di umidità di solito è molto elevato e abbassa la
temperatura sopportabile anche se per breve tempo fino a 60 C°.
La fiamma per conduzione, e il calore per convezione e irraggiamento sono in grado di produrre
scottature sul corpo umano, a seconda della profondità dei tessuti interessati si distinguono ustioni
di:
•
primo grado, superficiali,
•
secondo grado, formazione di bolle e vescicole,
•
terzo grado, profonde.
Fumi
È statisticamente la causa principale di morte in caso di incendio, innanzitutto perché come si è
detto contiene sostanze tossiche, ma anche perché in generale impedisce una corretta respirazione,
diminuisce notevolmente la visibilità, genera panico con conseguente aggravamento delle capacità
reattive delle persone prolungando così il tempo di permanenza in ambiente nocivo.
In termini esemplificativi la produzione di fumo risponde alla seguente tabella.
1 Kg di prodotto che brucia a 600 C°
mc di fumi prodotti
Abete
17
Alcool
25
Carta
15
Benzina
38
polietilene
40
___________________________________________________________________________________ 25
Tel e fax 039 6093464 cell. 338 8180206
Principali accorgimenti e misure per prevenire gli incendi
Per prevenzione degli incendi si intendono tutti quegli accorgimenti che rendono meno probabile il
verificarsi di un incendio.
In termini generali ogni rischio può essere valutato secondo una equazione che viene rappresentata
dalla formula:
R=FxM
Dove:
•
R è l’indice di rischio
•
F è la frequenza stimata del verificarsi di un determinato incidente in un periodo di tempo
(probabilità), in alcuni modelli è indicato come tempo di ritorno,
•
M è la magnitudo, l’entità dei danni alle persone e alle cose che un determinato incidente
può causare.
La prevenzione degli incendi interviene quindi sul fattore frequenza (F) mentre la protezione dagli
incendi interviene sulla riduzione dei danni (M).
Con il D.I. 10-03-98 in applicazione del D.Lgs. 626/94 in tutti i luoghi di lavoro si deve procedere
ad una valutazione del rischio incendio, predisposizione di un piano di evacuazione e informazione
e formazione del personale , quest’ultimo adempimento diventa estremamente importante ai fini
della prevenzione degli incendi.
Con riferimento a quanto detto sulle cause d’incendio, l’attività di prevenzione può essere divisa tra
componenti strutturali e comportamenti umani.
Componenti strutturali della prevenzione incendi
•
Rispetto delle specifiche norme tecniche antincendio
•
Separare il materiale infiammabile da possibili fonti d’innesco (scintille e calore)
•
Realizzazione degli impianti a regola d’arte e nel rispetto della L 46/90
•
Realizzazione della messa a terra delle masse metalliche
•
Installazione di impianti parafulmine
•
Dotare di dispositivi di sicurezza gli impianti di distribuzione di sostanze infiammabili
•
Garantire una corretta ventilazione dei locali
•
Adozione di strutture e mobili incombustibili o più difficilmente infiammabili
___________________________________________________________________________________ 26
Tel e fax 039 6093464 cell. 338 8180206
•
Evitare di creare ambienti difficilmente sorvegliabili
•
Rispetto delle distanze previste
•
Ridurre il carico d’incendio di ogni ambiente
•
Adozione di pavimenti ed attrezzi antiscintilla
•
Predisporre l’adeguata segnaletica e istruzioni per gli ambienti con rischi specifici
Comportamenti per ridurre il rischio d’incendio
•
Ridurre il quantitativo di sostanze infiammabili o facilmente combustibili negli ambienti
•
Corretto utilizzo delle fonti di calore
•
Non manomettere i dispositivi di sicurezza
•
Non permettere la riparazione degli impianti da parte di personale non qualificato
•
Non sovraccaricare la rete e le apparecchiature elettriche
•
Non lasciare inutilmente costantemente in tensione apparecchiature elettriche se non in uso
•
Fumare solo nelle aree consentite e utilizzare i posacenere per lo spegnimento dei mozziconi
•
Evitare l’accumulo disordinato di materiale
•
Evitare di aumentare il carico d’incendio soprattutto negli ambienti non presidiati
•
Formare ed informare le persone in presenza di rischi specifici e sul corretto uso delle
attrezzature
•
Prevedere un controllo periodico degli impianti e degli accorgimenti di prevenzione e
protezione degli incendi tramite una lista di controllo
•
Eseguire la manutenzione ordinaria e straordinaria tempestivamente tutte le volte che si
rende necessaria.
___________________________________________________________________________________ 27
Tel e fax 039 6093464 cell. 338 8180206
LA PROTEZIONE ANTINCENDIO E LE PROCEDURE DA ADOTTARE IN
CASO DI INCENDIO
___________________________________________________________________________________ 28
Tel e fax 039 6093464 cell. 338 8180206
Le principali misure di protezione contro gli incendi
La protezione antincendio comprende tutti quegli accorgimenti che si prefiggono di annullare o
almeno ridurre i danni alle persone e alle cose, intervengono quindi sul termine dell’equazione del
rischio che riguarda la magnitudo (M).
Gli accorgimenti di protezione vengono divisi in:
•
protezione passiva, in cui non è previsto l’intervento che si attiva in caso d’incendio,
•
protezione attiva in cui determinati meccanismi si attuano in presenza di un incendio.
La protezione passiva comprende:
•
distanza di sicurezza,
•
resistenza al fuoco e compartimentazione,
•
la reazione al fuoco dei materiali,
•
le via di esodo
•
la segnaletica di sicurezza
La protezione attiva comprende:
•
attrezzature ed impianti di estinzione degli incendi,
•
sistemi di allarme incendio
•
illuminazione di sicurezza
•
evacuatori di fumo e di calore.
___________________________________________________________________________________ 29
Tel e fax 039 6093464 cell. 338 8180206
Protezione passiva
Distanze di sicurezza
La protezione antincendio tramite la distanza di sicurezza ha lo scopo di impedire la propagazione
dell’incendio alle strutture vicine, per determinate lavorazioni o apparecchiature le normative
tecniche specifiche prevedono delle distanze minime di sicurezza da rispettare, queste distanze
possono essere esterne se riguardano elementi di complessi diversi, oppure interne se riguardano
attività interne allo stesso complesso. Per alcune attività particolarmente pericolose è inoltre
prescritta una distanza di protezione che è la misura minima da tenere tra l’apparecchiatura o l’area
di attività e una recinzione o barriera protettiva.
Resistenza al fuoco e compartimentazione
In questa categoria vengono compresi quegli accorgimenti che tendono a garantire un determinato
comportamento delle strutture portanti o di separazione degli edifici in caso di incendio. La
resistenza al fuoco delle strutture deve essere garantita seguendo le indicazioni imposte dalla
normativa ricavata in via sperimentale.
Il valore numerico che indica la resistenza al fuoco di una struttura rappresenta il tempo espresso in
minuti in cui l’elemento strutturale è in grado di mantenere determinate caratteristiche per
permettere l’evacuazione delle persone e garantire la sicurezza dei soccorritori.
La resistenza al fuoco di una struttura è individuata in tre caratteristici comportamenti che
l’elemento deve garantire in caso di incendio che sono:
•
la stabilità strutturale o resistenza meccanica che un elemento deve conservare in caso di
incendio , questa caratteristica è indicata con la lettera R,
•
la tenuta di un elemento intesa come la capacità a non lasciare passare il fumo o a non
produrre vapori o gas sul lato non colpito dal fuoco, questa caratteristica è indicata
con la lettera E,
•
l’isolamento termico inteso come la capacità dell’elemento colpito dal fuoco su una faccia di
mantenere sull’altra faccia una temperatura media a 140 C° e quella massima a
180C°, questa caratteristica è indicata con la lettera I
___________________________________________________________________________________ 30
Tel e fax 039 6093464 cell. 338 8180206
Pertanto un elemento strutturale come un pilastro interno ad un compartimento che deve avere una
caratteristica
R 120
significa che deve garantire una stabilità della struttura per almeno 120
minuti e non garantisce né la tenuta né l’isolamento termico.
Un elemento che deve avere una caratteristica
RE 120 significa che deve mantenere la stabilità
meccanica e la tenuta ai fumi per almeno 120 minuti e non garantisce l’isolamento termico.
Un elemento di separazione che deve avere una caratteristica
REI 120
significa che deve
garantire una resistenza meccanica, una tenuta ai fumi e un isolamento termico per almeno 120
minuti.
Per compartimentazione si intende la separazione degli ambienti con muri taglia fuoco che
garantisco una certa tenuta REI prevista dalle normative tecniche per i diversi ambienti. La
compartimentazione ha lo scopo di ridurre la propagazione dell’incendio tra ambienti contigui,
ridurre il carico d’incendio, permettere tempi di soccorso adeguati. In caso di presenza di aperture
tra i compartimenti queste devono prevedere delle chiusure in caso d’incendio che devono garantire
la stessa caratteristica REI dell’elemento divisorio.
La reazione al fuoco dei materiali
Riguarda i materiali di finitura presenti in un ambiente (compartimentazione). Questa caratteristica
classifica i materiali rispetto al loro comportamento in presenza d’incendio, tenendo conto del
composto originario e di quelli che si formano in presenza di calore. Rientrano tra questi materiali i
pannelli di controsoffittatura, i mobili, i tendaggi, i rivestimenti murari in genere, i serramenti, i
pavimenti, i collanti, ecc.
La classificazione è fatta in via sperimentale in appositi laboratori che certificano la classe di
appartenenza del prodotto.
Le classi sono indicate con un numero, partendo dallo “0” che è la classe dei prodotti non
combustibili fino alla classe “5” per prodotti altamente infiammabili.
Pertanto le classi di reazione al fuoco dei materiali sono sei: 0,1,2,3,4,5
Un materiale è non combustibile quando anche in presenza di un innesco non partecipa alla
combustione e quindi non l’alimenta.
Un materiale è combustibile quando in presenza di una determinata temperatura di accensione e
trovandosi all’interno dei limiti di infiammabilità partecipa alla combustione alimentandola.
___________________________________________________________________________________ 31
Tel e fax 039 6093464 cell. 338 8180206
Un materiale è infiammabile quando in presenza di una determinata temperatura di accensione e
trovandosi all’interno dei limiti di infiammabilità partecipa alla combustione alimentandola con una
fiamma, in questo caso l’incendio si propaga più velocemente.
Sommando tutti i materiali combustibili presenti in un ambiente in termini di Kg di prodotto per il
loro potere calorifico espresso in Kcal, rapportata al potere calorifico del legno e alla superficie del
locale si ottiene un parametro chiamato carico d’incendio. (Si trasforma tutto il combustibile in una
quantità di legno per ogni mq di pavimento) Più basso è il valore del carico d’incendio di un
ambiente, minore sarà il rischio d’incendio. Sono esclusi dal calcolo del carico d’incendio di un
ambiente solo i materiali di classe 0
Vie di esodo
Rappresentano l’insieme dei percorsi che da ogni postazione di un edificio permettono di
raggiungere spazi aperti sicuri.
I percorsi devono essere preventivamente progettati, devono essere il più possibile brevi (massimo
30 m) sicuri (con una adeguata resistenza REI) con materiali di finitura di classe bassa ( 0, o 1),
tenuti sempre liberi e sgombri, ben illuminati e segnalati tenendo presente che in situazione di
panico le persone tendono a rifare il percorso noto, quello con cui sono entrati nell’ambiente.
La progettazione delle vie di esodo deve essere fatta seguendo determinati parametri che devono poi
essere mantenuti e rispettati durante la normale gestione delle attività previste dall’ambiente.
La densità di affollamento e l’indice di affollamento
L’uno l’inverso dell’altro ( la densità si misura in persone/mq, l’affollamento si misura in
mq/persone) permettono di calcolare il numero massimo delle persone che possono essere presenti
contemporaneamente in un ambiente, sono stabiliti dalla specifica norma tecnica di prevenzione
incendi, in assenza di normativa deve essere valutata dal proprietario dell’edificio.
Il massimo affollamento ipotizzabile
È il prodotto della densità di affollamento o dell’indice di affollamento per la superficie reale
dell’ambiente. Rappresenta più direttamente il massimo numero di persone che possono trovarsi
contemporaneamente all’interno di un ambiente e diventa l’elemento di calcolo per il
dimensionamento delle vie d’uscita. Se le vie d’uscita sono sotto dimensionate diventano esse stesse
il parametro per calcolare il massimo affollamento ipotizzabile.
___________________________________________________________________________________ 32
Tel e fax 039 6093464 cell. 338 8180206
Il modulo
È la larghezza occupata da una persona, stabilita in 60 cm, le vie d’uscita e le uscite di sicurezza
devono avere una larghezza minima libera di 2 moduli (120 cm) per evitare, soprattutto in
prossimità delle uscite il cosiddetto “effetto arco”.
La capacità di deflusso
È il numero massimo di persone che si stima possano utilizzare un modulo di uscita di sicurezza.
Vengono presi in considerazione i seguenti valori:
locali a piano terra:
50 persone/modulo
locali cantinati:
37,5 persone /modulo
locali compresi tra il primo e il terzo piano: 37,5 persone/modulo
locali oltre il terzo piano:
33 persone/modulo.
Le uscite di sicurezza
Devono condurre direttamente all’esterno o in altro luogo sicuro, devono essere efficacemente
segnalate, devono avere una larghezza minima di 2 moduli (120 cm.), in ogni compartimento
devono essere almeno 2 e comunque devono essere in numero tale che tenendo conto della capacità
di deflusso possano consentire l’evacuazione del numero delle persone che costituiscono il massimo
affollamento ipotizzabile, devono aprirsi nel senso del flusso di persone che raggiungono il luogo
sicuro, devono aprirsi con un meccanismo a semplice spinta.
Scale ascensori e montacarichi
Ai fini antincendio le strutture di collegamento verticale devono essere attentamente valutate
perché:
•
costituiscono un camino naturale per la diffusione dei fumi
___________________________________________________________________________________ 33
Tel e fax 039 6093464 cell. 338 8180206
•
rappresentano una difficoltà nel percorso di evacuazione
•
le apparecchiature ad azionamento elettrico in caso d’incendio non funzionano (tranne in
casi particolari in cui sono previste alimentazioni di sicurezza autonome)
Le scale si distinguono in: scale protette e scale a prova di fumo.
Le scale protette
Sono quelle che sono separate dal resto del compartimento da elementi strutturali e porte di
determinate caratteristiche REI. Possono essere utilizzate per edifici inferiori a 24 m di altezza.
Le scale a prova di fumo
Devono essere utilizzate in tutti gli edifici superiori a 24 m di altezza, sono collegate ai corridoi dei
singoli piani con uno spazio detto filtro a prova di fumo, questo spazio può essere semplicemente
un balconcino aperto (cioè il collegamento tra corridoio e scala avviene solo tramite balconcino
aperto), oppure uno spazio chiuso dotato di un camino di ventilazione, naturale o forzata.
Il luogo sicuro
È uno spazio facilmente raggiungibile, di dimensioni sufficienti a contenere e a mantenere ad una
certa distanza dagli edifici, il numero di persone previste come massimo affollamento. Se è uno
spazio all’aperto o comunque scoperto in cui le persone possono essere soccorse viene definito
luogo sicuro statico, se invece per raggiungere questo spazio si devono utilizzare scale oppure
corridoi o gallerie o luoghi di rifugio, protetti o a tenuta di fumo, con una determinata caratteristica
REI, questi, vengono definiti luoghi sicuri dinamici.
___________________________________________________________________________________ 34
Tel e fax 039 6093464 cell. 338 8180206
Segnaletica di sicurezza
Il D.Lgs. 14 Agosto 1996, n. 493 ha dato attuazione alle direttiva 92/58/CEE sulle prescrizioni
minime per la segnaletica di sicurezza e salute sui luoghi la lavoro, che comprende anche quelli
specificamente dedicati alla sicurezza antincendio.
La segnaletica si divide in:
•
segnali di divieto, vieta un comportamento che potrebbe far correre un pericolo, sono
rotondi con un bordo rosso su sfondo bianco e una barra trasversale rossa e simbolo
in nero,
•
segnali di avvertimento, avverte di un pericolo o di un rischio, sono triangolari, sfondo
giallo, bordo e disegni in nero,
•
segnali di prescrizione , obbliga ad un comportamento corretto, sono rotondi, sfondo azzurro
e simboli in bianco,
___________________________________________________________________________________ 35
Tel e fax 039 6093464 cell. 338 8180206
•
segnali di salvataggio e soccorso, forniscono indicazioni per il salvataggio, sono
quadrangolari, sfondo verde e simbolo in bianco,
•
segnali antincendio, indicano la presenza di attrezzature antincendio, sono quadrangolari,
sfondo rosso e disegni in bianco.
___________________________________________________________________________________ 36
Tel e fax 039 6093464 cell. 338 8180206
La protezione attiva
Attrezzature ed impianti di estinzione degli incendi
Gli estintori
Sono tra i mezzi antincendio più diffusi, adatti per un primo impiego, a seconda delle dimensioni si
distinguono in: estintori portatili ed estintori carrellati.
Sono costituiti da un contenitore metallico, una valvola di erogazione, un tubo flessibile di
lunghezza limitata e da ugello, lancia o cono erogatore.
Gli estintori portatili sono pensati per essere utilizzati a mano da una persona, anche se il loro peso
può superare i 20 Kg, la loro dislocazione all’interno dei locali deve tenere conto della comodità
d’uso (vicino agli accessi, con una distanza tra un estintore e l’altro non superiore ai 30 m).
Gli estintori carrellati hanno una disponibilità maggiore di materiale estinguente ma una minore
praticità d’uso, normalmente vengono considerati integrativi degli estintori portatili.
Gli estintori sono forniti di manometro che indica la pressione interna del materiale estinguente e
del gas inerte che permette la fuoriuscita del prodotto, il manometro e il peso dell’estintore devono
essere controllato ogni sei mesi.
All’esterno dell’estintore sono riportate le istruzioni per l’uso, l’indicazione del materiale
estinguente e la classificazione in base alla capacità estinguente rispetto alle classi d’incendio:
•
A
incendio di materiale solido,
•
B
incendio di liquidi infiammabili
•
C
incendio di gas infiammabile
•
D
incendio di metalli combustibili
La classificazione della capacità estinguente è indicata con la lettera della classe d’incendio per cui
l’estinguente è in grado di agire preceduta da un numero che ne indica l’efficacia.
Ad esempio un estintore 21A 89BC indica che l’estintore è in grado di estinguere un incendio
generato da:
•
una catasta di legna costituita da travetti a sezione quadrata di lato 39 mm posti ad interasse
di 100 mm disposti per 14 strati, la catasta assume una forma rettangolare, la
profondità è fissata in 500 mm, mentre la lunghezza è variabile e questa,
espressa in decimetri, indica la capacità estinguente; nel nostro esempio 2100
mm (21A); la normativa stabilisce anche il tipo di legno e il tipo di focolare,
___________________________________________________________________________________ 37
Tel e fax 039 6093464 cell. 338 8180206
oppure:
•
un liquido composto per 1/3 d’acqua e 2/3 benzina di 89 l (89 BC) posto in un recipiente
definito dalla normativa
In base all’agente estinguente gli estintori si suddividono in:
•
idrici, (ormai in disuso) contengono acqua e anidride carbonica per mantenere il prodotto in
pressione, la gittata è di 5 – 6 m e per una capacità di 10 l la durata di erogazione è
di circa 30 sec.,
•
a schiuma, possono essere a schiuma chimica o meccanica, hanno una capacità di 10 l ,
gittata dai 6 agli 8 m e durata di 50 sec.,
•
a polvere, costituita da una miscela di bicarbonato di sodio e polveri inerti, l’estintore è
collegato ad una bombola di gas compresso o liquefatto (CO2) che può essere
esterna o interna all’estintore e che garantisce la fuoriuscita del prodotto, il
contenuto di polveri per quelli portatili ad anidride può variare da 1 Kg (estintore
3A 13B) fino a 12 Kg (estintore 34A 144B),
•
ad anidride carbonica CO2, contenente l’anidride carbonica compressa e liquefatta, ha
l’ogiva di colore grigio chiaro, il prodotto se conservato a bassa pressione, attorno a
21 bar, mantiene una temperatura di -18°C; da ogni Kg di CO2 si ottengono 0,5mc
di vapore, la capacità estinguente principale è quella di soffocamento, per
raggiungere tale risultato deve saturare l’aria coinvolta nell’incendio per circa il 30
– 50 % cosa difficilmente ottenibile con un estintore portatile, pertanto attualmente
non esistono estintori di CO2 omologati per gli incendi di classe A mentre si arriva
al massimo alla classe 34B; è comunque un estinguente utilizzato soprattutto sugli
impianti elettrici per la pulizia in fase di erogazione,
•
ad idrocarburi sostitutivi dell’halon in forma liquida o gassosa, hanno un fenomeno di
spegnimento di tipo anticatalitico per la cattura dei radicali liberi, sono meno
efficaci sugli incendi di classe A soprattutto di materiali molto spugnosi (un
estintore di 6 Kg è omologato al massimo per la classe 8A 55BC).
Complessivamente gli estintori per il relativo contenuto di materiale estinguente sono indicati per lo
spegnimento di principi d’incendio e quindi devono essere usati tempestivamente, l’utilizzatore
deve posizionarsi sottovento, togliere il fermo di sicurezza, dirigere il getto alla base delle fiamme,
posizionandosi tenendo conto della gittata dell’estintore, facendo attenzione che un’erogazione
troppo violenta potrebbe espandere il materiale incendiato.
___________________________________________________________________________________ 38
Tel e fax 039 6093464 cell. 338 8180206
Rete idrica antincendio
Deve essere realizzata dove prevista dalle norme tecniche di prevenzione incendi, è costituita da:
•
una tubazione realizzata come da specifiche tecniche stabilite dalla normativa, collegata in
modo autonomo alla rete dell’acquedotto (se questo è in grado di garantire le
pressioni necessarie) oppure ad un bacino detto “vasca di disgiunzione”. La rete
idrica è esterna all’edificio e anche interna, raggiungendo tutti i piani previsti e in
posizione tale da permettere la copertura di tutta la pianta dell’edificio,
•
erogatori che sono: idranti UNI 70 o UNI 45 oppure naspi UNI 25,
•
manichette in canapa o tessuti sintetici da collegare agli idranti UNI 70 e UNI 45
•
lance da collegare alle manichette che possono essere dotate o meno di meccanismo per
ottenere il getto frazionato o nebulizzato,
•
attacco motopompa, cioè un attacco che permette il collegamento della rete idrica ad una
sorgente esterna pressurizzata, nel caso più ricorrente , l’autopompa dei Vigili del
Fuoco.
Gli idranti UNI 70 vengono usati all’esterno degli edifici e come impianti pubblici antincendio,
sono normalmente realizzati con idranti a colonna, tranne che per gli impianti pubblici collocati
sulle strade dove viene usato l’idrante a sottosuolo, l’idrante a colonna è facilmente riconoscibile, di
colore rosso è dotato di due o più attacchi maschi per manichette (forniti dei rispettivi tappi) e da
una valvola di apertura. Per una corretta installazione andrebbero posizionati ad una distanza di
almeno 3 m dagli edifici per mettere in sicurezza gli operatori, per una efficace copertura dell’area,
tenendo conto della lunghezza della manichetta 20 – 25 m e della gittata, andrebbero posizionati
almeno ad ogni 50 m.
L’idrante in sottosuolo, presenta a livello stradale un chiusino in ghisa di forma ovale trattenuto da
uno spinotto, al suo interno il chiusino presenta la valvola d’intercettazione che può essere
manovrata con una specifica chiave e l’attacco a baionetta per il collegamento di un tubo speciale
detto “collo d’oca” che a sua volta permette il collegamento della manichetta in posizione fuori
terra.
Se l’idrante a colonna presenta l’inconveniente di essere soggetto a rottura se urtato in un incidente
stradale, e può essere facilmente manomesso, l’idrante in sottosuolo è meno facilmente
individuabile, evidenzia a volte errori di installazione, è soggetto a rotture e assestamenti legati alla
strada e ai carichi pesanti. Per rendere più facilmente individuabili gli idranti in sottosuolo il gestore
___________________________________________________________________________________ 39
Tel e fax 039 6093464 cell. 338 8180206
dell’acquedotto colloca sui muri o altri supporti verticali, delle targhette con indicato il
posizionamento del chiusino.
IDRANTE A
COLONNA
IDRANTE IN
SOTTOSUOLO
___________________________________________________________________________________ 40
Tel e fax 039 6093464 cell. 338 8180206
Gli idranti UNI 45 sono normalmente usati all’interno delle aree a rischio e posizionati vicino alle
vie di esodo, sono normalmente commercializzati in cassette metalliche con un coperchio in
materiale plastico denominate UNI 45 e sono corredate da:
•
saracinesca d’intercettazione
•
manichetta arrotolata
•
lancia di erogazione, munita o meno di nebulizzatore del getto.
Vengono progettate in modo che possano garantire che, quando sono in funzione il 50% degli
idranti, questi possano erogare una portata di 120 l/min. con una pressione di 2 bar al bocchello,
tenendo conto della gittata e della lunghezza della manichetta, devono essere collocati ogni 30 m
per garantire la copertura dell’ambiente
___________________________________________________________________________________ 41
Tel e fax 039 6093464 cell. 338 8180206
L’idrante UNI 25 è chiamato anche Naspo, sono
erogatori che prevedono l’uso di manichette flessibili,
arrotolate che mantengono la possibilità di erogazione
anche quando sono arrotolate, non è necessario
svolgerle completamente per poterle utilizzare, hanno
una portata e una gittata limitata e vengono previste in
luoghi con rischio d’incendio molto contenuto o dove
si può ipotizzare un primo intervento delle persone
presenti. Sono commercializzate in apposite cassette
metalliche con relativo coperchio, all’interno si trova
la valvola d’intercettazione, un avvolgi tubo che può
essere ruotato all’esterno su cui è arrotolata la
manichetta di 20 m, la manichetta è fornita di lancia
per l’apertura e l’indirizzo del getto.
Gli impianti di spegnimento automatici
Sono degli impianti fissi che permettono l’erogazione della sostanza estinguente in modo
automatico e diffuso. L’erogazione può essere comandata da un apposito impianto di rilevazione
___________________________________________________________________________________ 42
Tel e fax 039 6093464 cell. 338 8180206
incendi, oppure dall’apertura diretta dell’erogatore che può essere ottenuta per fusione di un
elemento metallico o dalla rottura di un bulbo con materiale termosensibile, l’erogatore è chiamato
sprinkler. Rispetto al prodotto estinguente possiamo avere impianti:
•
ad acqua, definiti ad umido se l’impianto contiene costantemente acqua, a secco se
l’impianto è costantemente asciutto e richiama l’acqua solo in presenza
dell’incendio, alternativi se l’impianto è normalmente a umido ma viene
trasformato a secco in periodi di gelo, a preallarme è dotato di un dispositivo che
ritarda la scarica d’acqua in modo da intervenire in caso di falso allarme, a diluvio
in grado di fornire grossi quantitativi d’acqua in poco tempo,
•
a schiuma, simili a quelli ad acqua ad umido, con l’aggiunta di un serbatoio di prodotto
schiumogeno e di particolari erogatori per la realizzazione del prodotto estinguente,
•
ad anidride carbonica, hanno una capacità limitata al serbatoio disponibile,
•
a polvere, normalmente non è costituito da un unico impianto a rete, ma da singole teste
erogatrici collegate a contenitori di modeste capacità.
Sistemi di allarme antincendio
Sono un insieme di apparecchiature in grado di rilevare: misurare una serie di parametri fisico –
chimici tipici della combustione, confrontarli con dei valori standard e quindi rivelare il principio
d’incendio.
L’efficacia di un sistema di allarme consiste nel segnalare l’inizio di un incendio in tempi molto
stretti così da predisporre i necessari interventi prima che l’incendio sia generalizzato cioè prima del
“flash over”.
Un efficace sistema di allarme antincendio permette:
•
di avviare un tempestivo sfollamento delle persone e sgombero dei beni,
•
di attivare un piano di intervento,
•
di attivare i sistemi di protezione manuali o automatici).
In base al fenomeno chimico – fisico monitorato i rilevatori si dividono in:
•
rilevatori di calore
•
rilevatori di fumo
•
rilevatori di gas
•
rilevatori di fiamme.
In base al metodo di rilevazione si distinguono in:
___________________________________________________________________________________ 43
Tel e fax 039 6093464 cell. 338 8180206
•
statici (allarme al superamento di una determinata soglia)
•
differenziali (allarme per un dato incremento)
•
velocimetrici (allarme per la velocità d’incremento).
La rivelazione può essere trasmessa in modo automatico ad un impianto di spegnimento, mettere in
atto meccanismi protettivi come la chiusura delle porte di compartimentazione o l’apertura di un
evacuatore di fumi, oppure segnalata al personale di sorveglianza che può procedere ad una
ulteriore verifica per escludere i falsi allarmi.
I sistemi di allarme incendi sono estremamente utili in tutti quegli spazi che non sono costantemente
presidiati dalle persone e che presentano un rischio incendio quali ad esempio, ripostigli, depositi,
cantine, box, intercapedini tecniche, controsoffitti, locali tecnici in genere.
Illuminazione di sicurezza
È un impianto separato e autonomo rispetto al normale impianto elettrico costituito da lampade che
entrano in funzione in presenza di un incendio, all’interruzione dell’impianto elettrico. È alimentato
da batterie tampone o accumulatori o generatore posto in luogo sicuro, il tempo di attivazione è di 5
secondi (15 se alimentato da un generatore). Le lampade devono garantire un illuminazione minima
di 5 lux nelle vie d’esodo e in corrispondenza delle porte e delle uscite di sicurezza.
Evacuatori di fumo e di calore
Sono sistemi di apertura, di solito collegati all’impianto di rivelazione, che consentono
l’evacuazione del fumo e del calore dalla parte alta dell’edificio e permettono di:
•
agevolare lo sfollamento delle persone, garantendo una certa altezza dell’edificio libera dal
fumo,
•
agevolare l’opera dei soccorritori,
•
proteggere le strutture e i beni presenti dal surriscaldamento
•
ritardare il “flash over”
•
ridurre i danni da gas combustibili o da eventuali sostanze tossiche.
Tali impianti possono essere costituti da :
•
lucernari a soffitto,
•
ventilatori statici continui
•
sfoghi di fumi e calore
•
vetrate semplici (con protezione per la caduta dei vetri)
___________________________________________________________________________________ 44
Tel e fax 039 6093464 cell. 338 8180206
Procedure da adottare quando si scopre un incendio o in caso di allarme
Il piano di emergenza in caso di incendio
In tutti i luoghi di lavoro il datore di lavoro deve procedere alla valutazione dei rischi presenti nella
propria azienda in base alla D.Lgs. 626/94 e successive modifiche. In particolare rispetto al rischio
incendio è stato inoltre emanato il D.M. 10-03-98 n.64.
A seguito della valutazione del rischio il datore di lavoro deve predisporre un piano di emergenza
con lo scopo di pianificare una serie di interventi da mettere in atto per annullare il rischio o per
ridurre i danni nel momento in cui si verifica un incidente.
Per quanto riguarda il rischio incendio il piano deve prevedere:
•
la valutazione del rischio incendio
•
le disposizioni per ridurre o eliminare il rischio,
•
la raccolta della documentazione necessaria per i soccorritori in caso di incendio,
•
l’organigramma dei responsabili in caso di emergenza,
•
le modalità di richiesta di soccorso e di comunicazione dell’emergenza all’esterno
•
il piano di evacuazione che a sua volta contiene:
a. l’individuazione del sistema di comunicazione dell’allarme alle persone presenti,
b. l’individuazione delle vie di esodo, delle uscite di sicurezza e dei luoghi sicuri
c. l’individuazione dei nominativi della squadra di primo intervento (se esistente e
debitamente formata),
d. le azioni che le singole persone, a vario titolo presenti nell’edificio, devono compiere
in caso di evacuazione,
e. le modalità di verifica dell’avvenuta evacuazione
f. le modalità di informazione e formazione delle persone in merito al piano
Procedura da adottare se si scopre un incendio
•
Attenersi alle procedure prestabilite se esistono
•
Comunicare al personale di controllo il principio d’incendio tramite impianto di
segnalazione se esiste o altro sistema previsto, il quale provvederà a mettere in atto
le seguenti procedure, o, nell’impossibilità di comunicare, procedere a
a. Dare l’allarme al 115
___________________________________________________________________________________ 45
Tel e fax 039 6093464 cell. 338 8180206
b. Intercettare le alimentazioni di gas, energia elettrica, ecc.
c. Limitare la propagazione del fumo e dell’incendio chiudendo le porte di accesso ai
compartimenti
d. Se si tratta di un principio di incendio valutare la situazione determinando se esiste la
possibilità di estinguere immediatamente l’incendio con i mezzi a portata di mano
e. Non tentare di iniziare lo spegnimento con i mezzi portatili se non si è sicuri di
riuscirvi
f. Non iniziare l’opera di estinzione se non si ha la garanzia di mantenere una via di
fuga sicura alle spalle e la presenza di altre persone
g. Accertarsi che non ci siano persone in difficoltà durante l’evacuazione
h. Evacuare verso il luogo sicuro attendendo i Vigili del Fuoco e fornire loro le
adeguate informazioni
Procedure da adottare in caso di allarme
A seguito del segnale convenuto che indica la necessità di abbandonare l’edificio si deve:
•
attenersi scrupolosamente a quanto previsto nei piani d’emergenza e sperimentato nelle
prove di evacuazione (spegnere i macchinari, chiudere finestre e porte, assolvere
altri compiti specifici assegnati dal piano, ecc.),
•
evitare di trasmettere panico ad altre persone e mantenere la calma
•
allontanarsi immediatamente senza correre lungo le vie d’uscita previste
•
prestare assistenza a chi si trova in difficoltà se avete la garanzia di riuscire nell’intervento
•
non percorrere le vie d’uscita in senso contrario rispetto al flusso di evacuazione
•
raggiungere il luogo sicuro assegnato e segnalare la propria presenza
•
non rientrare nell’edificio fino a quando non vengono ripristinate le condizioni di normalità
___________________________________________________________________________________ 46
Tel e fax 039 6093464 cell. 338 8180206
Rapporti con i vigili del fuoco
Procedure di chiamata dei soccorsi
Il primo compito che deve assolvere il responsabile dell’emergenza individuato dal piano (ed
eventualmente un suo sostituto) è quello di attivare i soccorsi:
•
quelli interni della squadra di primo intervento se debitamente formata che avranno anche il
compito di coadiuvare il responsabile negli adempimenti successivi,
•
sempre comunque in caso d’incendio i Vigili del Fuoco tramite il numero telefonico
d’emergenza 115.
È opportuno che il piano d’emergenza contenga un protocollo specifico per la chiamata dei soccorsi
che può essere composto secondo il seguente schema:
La chiamata di soccorso deve comunicare i seguenti dati:
•
nominativo e qualifica della persona che chiama,
•
indirizzo del luogo in emergenza
•
numero telefonico attivo presso il luogo d’emergenza
•
tipo di emergenza in corso
•
persone coinvolte, eventuali feriti
•
eventuali lavorazioni o reparti coinvolti
•
stadio dell’evento (principio, fase di sviluppo, stabilizzato ecc..)
•
altre indicazione particolari (materiali coinvolti, rischi specifici esterni o interni,)
•
indicazioni particolari sul percorso o sull’accesso
•
non chiudere la comunicazione prima di accertarsi che dal centralino sia arrivata conferma
della correttezza dei dati trasmessi.
Al termine della comunicazione il numero di telefono che è stato comunicato ai soccorritori deve
essere tenuto libero.
Nel caso in cui l’incendio venga spento prima dell’arrivo dei Vigili del Fuoco comunicare il fatto e
rimanere in attesa di ulteriori disposizioni.
___________________________________________________________________________________ 47
Tel e fax 039 6093464 cell. 338 8180206
Collaborazione con i Vigili del Fuoco in caso di intervento
(tratto da: “Supporti didattici per lo svolgimento dell’attività formativa alla aziende da parte dei Comandi Provinciali dei Vigili del Fuoco, a cura del
Comando provinciale di Milano, giugno 1997)
“I momenti di emergenza sono proprio quelli nei quali le azioni che riescono meglio (e forse sono
le sole a riuscire) sono le azioni che abbiamo saputo rendere più “automatiche” e le azioni in cui
agiamo con maggiore destrezza perché siamo già abituati a svolgerle frequentemente nel “tempo di
calma”, cioè quello del lavoro ordinario quotidiano.
Durante lo stress ed il panico che accompagnano sempre un’emergenza, il rischio di farsi
sopraffare dell’evento è alquanto alto se non si provvede a rendere appunto “automatici” certi
comportamenti e certe procedure.
Le squadre del Corpo Nazionale dei Vigili del Fuoco sono addestrate ad operare in condizioni di
emergenza e per tanto sono semplicemente più abituate a prendere decisioni (le più opportune e
corrette possibili, nel minor tempo possibile, con le risorse disponibili, ecc. ecc..) proprio nei
momenti ad alto rischio di panico e di stress. Ed il loro addestramento non è ovviamente solo
limitato a ciò che viene fatto nelle quattro mura di un aula o nelle manovre di simulazione ma
deriva (purtroppo) dalla continua attività “sul campo” che li tiene, in un certo senso, allenati.
Supponendo quindi che abbiate saputo gestire al meglio i primi immediati momenti dell’emergenza
proprio perché vi siete addestrati a fare quelle poche basilari operazioni che prevede il vostro
piano, al momento dell’arrivo dei Vigili del Fuoco i vostri compiti principali devono
necessariamente prendere un’altra direzione.
Il modo migliore per collaborare con i Vigili del Fuoco durante l’incendio è quello di mettere a
disposizione la vostra capacità ed esperienza lavorativa e la conoscenza dei luoghi, per svolgere
quei compiti che già siete abituati a fare perché li svolgete nell’attività di tutti i giorni.
Ad esempio, l’operatore del muletto montacarichi è senz’altro più utile (e spesso indispensabile)
svolgendo il suo compito per allontanare il materiale che non è ancora bruciato (operando
ovviamente sotto lo stretto controllo delle squadre dei Vigili del Fuoco). La sua azione risulta così
più efficace piuttosto di restare continuare ad utilizzare i presidi antincendio anche dopo l’arrivo
delle squadre dei Vigili del Fuoco
Allo stesso modo è molto meglio che il responsabile dell’azienda si metta in contatto
immediatamente con il Responsabile operazioni di Soccorso VV.F. per aiutarlo nel pianificare la
strategia generale di attacco all’incendio, fornendo tutte le indicazioni preziose al momento.”
___________________________________________________________________________________ 48
Tel e fax 039 6093464 cell. 338 8180206

Dispensa antincendio - Protezione Civile Carate Brianza

Transcript

Documenti analoghi

i delitti di ludwig

Azienda devastata da un incendio In fiamme le scenografie della

gerarchia delle garanzie camper

ANTINCENDIO MEDIO

Comune Cagliari News - Calamosca, incendio da camping abusivo

antincendio, rischio elevato, medio o basso?

avviso di condizioni meteorologiche avverse

Umbria Olii - Comune di Paderno Dugnano

Sintesi delle opzioni di attivazione per la polizza RC Auto

Diapositiva 1
