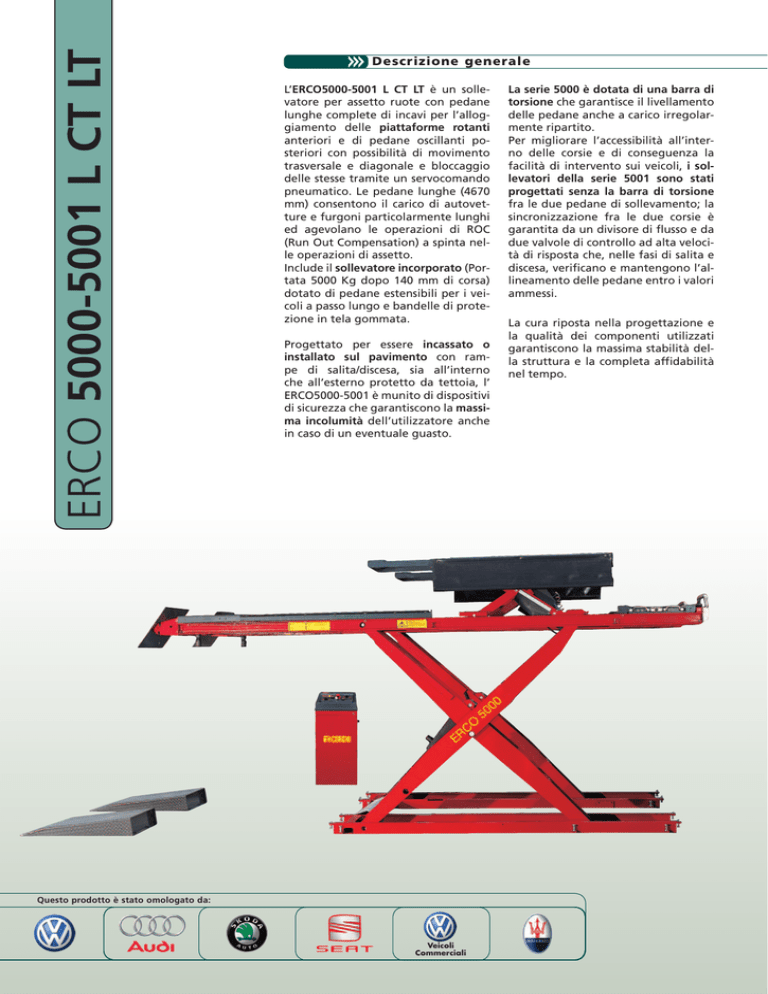

ERCO 5000-5001 L CT LT

ERCO 5000-5001 L CT LT
>>>
Descrizione generale
L’ERCO5000-5001 L CT LT è un sollevatore per assetto ruote con pedane
lunghe complete di incavi per l’alloggiamento delle piattaforme rotanti
anteriori e di pedane oscillanti posteriori con possibilità di movimento
trasversale e diagonale e bloccaggio
delle stesse tramite un servocomando
pneumatico. Le pedane lunghe (4670
mm) consentono il carico di autovetture e furgoni particolarmente lunghi
ed agevolano le operazioni di ROC
(Run Out Compensation) a spinta nelle operazioni di assetto.
Include il sollevatore incorporato (Portata 5000 Kg dopo 140 mm di corsa)
dotato di pedane estensibili per i veicoli a passo lungo e bandelle di protezione in tela gommata.
Progettato per essere incassato o
installato sul pavimento con rampe di salita/discesa, sia all’interno
che all’esterno protetto da tettoia, l’
ERCO5000-5001 è munito di dispositivi
di sicurezza che garantiscono la massima incolumità dell’utilizzatore anche
in caso di un eventuale guasto.
Questo prodotto è stato omologato da:
Veicoli
Commerciali
La serie 5000 è dotata di una barra di
torsione che garantisce il livellamento
delle pedane anche a carico irregolarmente ripartito.
Per migliorare l’accessibilità all’interno delle corsie e di conseguenza la
facilità di intervento sui veicoli, i sollevatori della serie 5001 sono stati
progettati senza la barra di torsione
fra le due pedane di sollevamento; la
sincronizzazione fra le due corsie è
garantita da un divisore di flusso e da
due valvole di controllo ad alta velocità di risposta che, nelle fasi di salita e
discesa, verificano e mantengono l’allineamento delle pedane entro i valori
ammessi.
La cura riposta nella progettazione e
la qualità dei componenti utilizzati
garantiscono la massima stabilità della struttura e la completa affidabilità
nel tempo.
>>>
Principali caratteristiche
• Sollevatore sottoruota a forbice con portata massima di
5000kg.
• Serie 5000 con barra di torsione per il livellamento ottimale delle pedane anche a carico irregolarmente ripartito.
• Serie 5001 senza alcuna barra di torsione fra le due corsie
(per una grande accessibilità all’interno delle stesse), e
con divisore di flusso e due valvole di controllo ad alta
velocità di risposta per la sincronizzazione ottimale fra le
due corsie.
• Basamento con piedini di regolazione per l’ottimale livellamento del sollevatore sia in posizione di lavoro che
completamente chiuso.
• Pompa manuale d’emergenza.
• Meccanismo composto da un arpione e una cremagliera
per bloccare (ogni 100 mm) l’improvvisa discesa del sollevatore in caso di rottura delle tubazioni idrauliche
• Valvola paracadute allo scarico del cilindro di sollevamento per bloccare l’improvvisa discesa del sollevatore
in caso di rottura delle tubazioni idrauliche.
• Dotato di sicura antischiacciamento che in fase di discesa
ferma il ponte ad un’altezza di 450 mm dal suolo e richiede un nuovo avvio per proseguire nella discesa.
• Dispositivo antischiacciamento costituito da una protezione laterale in tela gommata per il sollevatore ausiliario.
• Disponibile sia con pedane di salita posizionate sul pavimento che con pedane sospese per evitare ingombri a
terra con il sollevatore in posizione di lavoro.
• Pedane oscillanti bloccabili pneumaticamente con movimento trasversale e diagonale indispensabili per l’assetto
ruote.
• Sollevatore integrato idraulico “lift-table” con portata
massima di 5000 Kg dopo 140 mm di corsa completo
di protezioni laterali in tela gommata; le pedane sono
estensibili per i veicoli con passo lungo.
• Pressostato per bloccare la discesa e/o salita del lift-table
in caso di disallineamento delle pedane.
• Disponibile anche in versione per assetto ruote secondo i
requisiti del gruppo VW-Audi.
• Dispositivo elettromeccanico per bloccare la discesa e/o
salita del sollevatore in caso di disallineamento delle pedane.
Accessori a richiesta
Una vasta gamma di accessori a richiesta
è disponibile per ogni esigenza
Portata
Altezza
Massima
Altezza
Minima
Pressione di
esercizio
Sollevatore pneumatico a forbice
2000 Kg
420 mm
85 mm
9 - 12 bar
Traversa con crick pneumatico
1500 Kg
535 mm
110 mm
9 - 12 bar
• Kit impianto di illuminazione
• Coppia di traverse per fuoristrada
• Set di rampe a terra per auto sportive
con spoiler molto basso
> Serie di 4 tamponi altezza 35 / 80 mm
>>>
Particolari serie ERCO5000-5001
> Sollevatore integrato “lift-table”
Cilindro del
> sicurezza
lift--table con cremagliera di
> Piatti roanti per assetto ruote (a richiesta)
composto da un arpione e una
> Meccanismo
cremagliera
> Pedane oscillanti bloccabili pneumaticamente
comandi ergonomico con comandi a
> Pannello
uomo presente
Caratteristiche dimensionali ERCO5000-5001
F
D
E
B
H
A
L
C-I
B
G
ERCO5000-5001
A
B
C
D
E
Portata massima ( Kg )
Lunghezza corsie ( mm )
Larghezza pedane ( mm )
Distanza tra le pedane ( mm )
Altezza minima ( mm )
Altezza max. di sollevamento ( mm )
Tempo di sollevamento ( sec )
Peso totale sollevatore ( Kg )
Potenza assorbita ( Kw )
Alimentazione pneumatica ( bar )
Dati tecnici
5000
4670
620
860
270
2000
38
2350
3,2
4-10
SOLLEVATORE INCORPORATO
F
G
H
I
L
Portata massima ( Kg ) (dopo 140 mm di corsa)
Lunghezza minima pedana ( mm )
Lunghezza massima pedana ( mm )
Larghezza pedana ( mm )
Distanza tra le pedane ( mm )
Altezza max. di sollevamento ( mm )
Tempo di sollevamento ( sec )
Corghi spa - Via per Carpi, 9 - 42015 Correggio (RE) Italy
Tel. +39.0522639111 Fax +39.0522639150
Tel. Assistenza Italia +39.0522 639200
Tel. Commerciale Italia +39.0522 639175
www.corghi.com - e_mail: [email protected]
5000
1490
2000
620
860
500
12
Fotografie, caratteristiche ed i dati tecnici non
sono vincolanti, possono subire modifiche senza
preavviso. Cod. 4-105534 1.0 - 11/06
I
Il pavimento deve essere in grado di reggere un carico pari alla somma del peso proprio dell’apparecchiatura e del carico massimo ammesso, tenendo conto della base di appoggio al pavimento e dei mezzi di fissaggio previsti.
>>>
