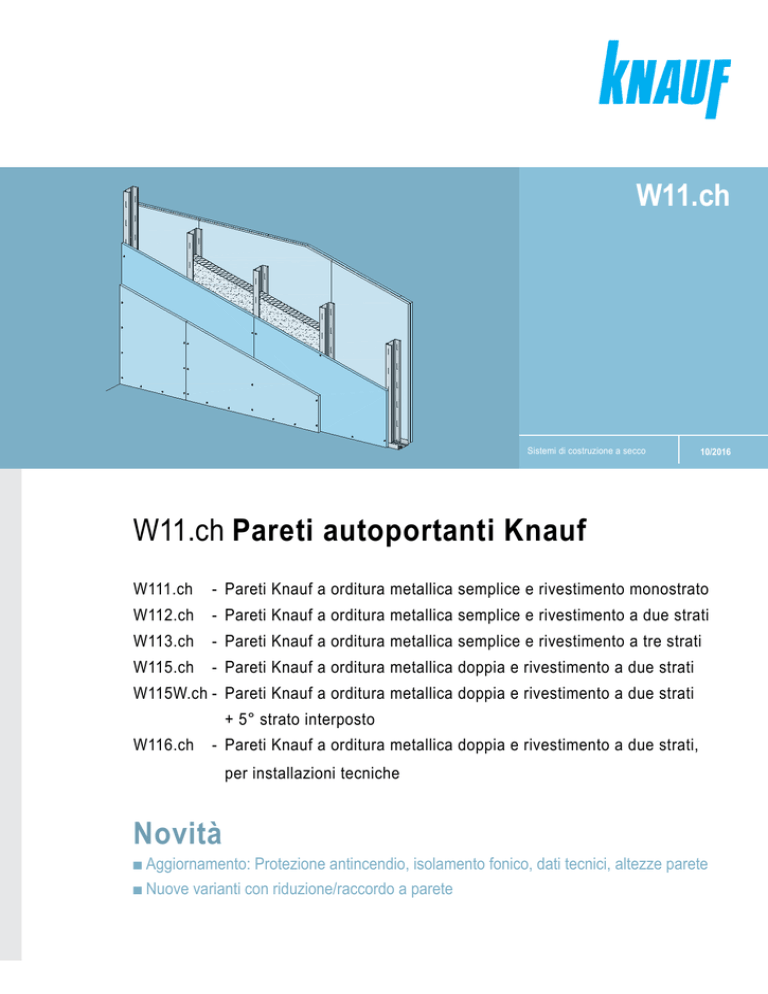

W11.ch Pareti autoportanti Knauf

Transcript

W11.ch
Sistemi di costruzione a secco
10/2016
W111.ch - Pareti Knauf a orditura metallica semplice e rivestimento monostrato
W112.ch - Pareti Knauf a orditura metallica semplice e rivestimento a due strati
W113.ch - Pareti Knauf a orditura metallica semplice e rivestimento a tre strati
W115.ch - Pareti Knauf a orditura metallica doppia e rivestimento a due strati
W115W.ch- Pareti Knauf a orditura metallica doppia e rivestimento a due strati
+ 5° strato interposto
W116.ch - Pareti Knauf a orditura metallica doppia e rivestimento a due strati,
per installazioni tecniche
Novità
■■Aggiornamento: Protezione antincendio, isolamento fonico, dati tecnici, altezze parete
■■Nuove varianti con riduzione/raccordo a parete
Copyright by Knauf Gips KG
Indice
Pagina
Elementi fondamentali
Lastre Knauf, Schemi di posa, Fissaggio del rivestimento
Sottostrutture
Note, struttura e montaggio
Protezione antincendio, isolamento fonico, dati tecnici
Isolamento fonico di pareti autoportanti esistenti
Riduzioni/raccordi a parete – Isolamento fonico
Giunti a soffitto – protezione antincendio
Incasso di scatole elettriche – protezione antincendio, Isolamento fonico
3
6
7
8
19
20
22
23
Particolari standard
W111.ch Parete autoportante
Orditura metallica semplice, rivestimento monostrato
24
Orditura metallica semplice, rivestimento a due strati
25
Orditura metallica semplice, rivestimento a tre strati
26
Orditura metallica doppia, rivestimento a due strati
27
W115W.ch Parete autoportante
Orditura metallica doppia, rivestimento a due strati + 5° strato interposto
28
W116.ch Parete autoportante per installazioni tecniche
Orditura metallica doppia, rivestimento a due strati
29
W111.ch a W116.ch
Riduzione/raccordo a parete, Testata parete libera, Angoli,
Raccordo a parete, Giunti a T, Giunti di dilatazione,
Raccordo a pavimento, Raccordo a soffitto
Vani porte, Aperture nelle pareti
Pareti curve
Pareti senza giunto a soffitto
30
Carichi applicabili (quadri e oggetti leggeri / mensole e pensili)
Fabbisogno di materiale
Stuccatura, Finiture e rivestimenti
41
43
44
Raccordo a pareti massicce, Giunti fra lastre,
Raccordo a soffitto, Raccordo a pavimento
Particolari
I particolari illustrati sono riferiti esclusivamente agli esempi
scelti tuttavia possono essere eventualmente applicati ad altri
sistemi di pareti.
Informazioni generali 
2
37
39
40
Lastre Knauf
Lastre Knauf
Estratto dalla gamma di prodotti Knauf
Tipo di lastra
Misure in mm
Spessore Larghezza
Sigla
DIN
SN EN
Lastre di gesso secondo DIN 18180 e SN EN 520
Esecuzione bordi
bordo longitudinale
Classe di reazione al fuoco A2-s1,d0 (B)
GKB
12,5
1250
GKB
A
GKBI
12,5
1250
GKBI
H2
Lastra antincedio Piano Knauf
GKF
12,5
1250
GKF
DF
HRAK
Lastra antincedio Knauf
GKF
15
1250
GKF
DF
HRAK
GKF
25
625
GKF
DF
GKFI
25
625
GKFI
DFH2
12,5
1250
15
1250
GKFI
DFH2IR
HRAK
12,5
625
GKF
DF
HRAK
Lastra da costruzione Knauf
Lastra massiccia
Diamant
GKFI
Silentboard
GKF
HRAK
HRAK
Lastre in gesso a norma DIN 18180 und SN EN 520
Comfortboard 231)
GKB
Classe di reazione al fuoco D-s1,d0
12,5
1250
GKB
D
HRAK
Lastre in gesso a norma SN EN 15283‑1
Fireboard
GM-F
Classe di reazione al fuoco A1
15
1250
20
1250
25
1250
30
1250
–
GM-F
Lastre in gesso a norma SN EN 15283‑1
Drystar‑Board2)
GM‑FH1IR
VK
Classe di reazione al fuoco A2-s1,d0 (B)
12,5
1250
–
GM‑FH1IR
AK
1)Su richiesta, possibilità di utilizzo in costruzioni soggette a requisiti di resistenza al fuoco
2)Protezione antincendio, isolamento fonico e lavorazione come da brochure Tro96.ch Drystar Knauf
■■ GKBI/GKFI: Anima in gesso trattato con uno speciale impregnante contro l’assorbimento di umidità - Lastre idonee per ambienti moderatamente umidi
■■ Drystar-Board è idonea per l’impiego in ambienti umidi e bagnati
►► Vedi anche schede tecniche delle lastre Knauf (disponibili sul sito: www.knauf.ch)
3
Posa delle lastre Knauf – (schemi esemplificativi)
Posizione lastre verticale
Posizione lastre orizzontale + verticale
Larghezza lastre: 1250 mm
Interasse montanti: 625 mm
bordo longit
bordo longit
bordo di testa
bordo di
testa
bordo longit
Larghezza lastre: 625 mm (strato interno orizzontale)
Larghezza lastre: 1250 mm (strato esterno verticale)
bordo di testa
■■ Sfalsare i bordi longitudinali almeno del valore pari all’interasse
montanti.
■■ Se non vengono impiegate lastre a tutta altezza, sfalsare i giunti di
testa di almeno 400 mm.
■■ In caso di rivestimento multistrato, sfalsare i bordi di testa anche fra
i vari strati di lastre.
■■ Sfalsare anche i giunti dei rivestimenti sui due lati contrapposti.
Strato interno:
■■ Sfalsare i giunti di testa almeno del valore pari all’interasse montanti.
■■ Suggerimento: Lunghezza lastre 2500 mm
Strato esterno:
■■ Se non vengono impiegate lastre a tutta altezza, sfalsare i giunti di
testa di almeno 400 mm.
Sfalsatura fra strati interno ed esterno:
■■ Sfalsare i giunti fra lastre dello strato esterno di ca. 312,5 mm rispetto
ai giunti fra lastre dello strato interno.
Sfalsatura dei rivestimenti sui due lati contrapposti:
■■ Sfalsare anche i giunti fra lastre sui due lati.
Posizione lastre orizzontale (z. B. W116.ch)
bordo di testa
bordo di testa
Posizione lastre orizzontale
bordo longit
bordo longit
■■ Suggerimento: lunghezza lastre 2500 mm
■■ Sfalsare i giunti longitudinali fra i vari strati di un valore pari alla metà
della larghezza lastra.
4
■■ Suggerimento: lunghezza lastre 2500 mm
■■ Sfalsare i giunti longitudinali fra i vari strati di un valore pari alla metà
della larghezza lastra.
Fissaggio del rivestimento – (schemi)
Fissaggio del rivestimento alla sottostruttura con viti Knauf
Rivestimento
Misure in mm
Orditura metallica (compenetrazione  ≥ 10 mm)
Spessore lamiera s ≤ 0,7 mm
Viti Diamant
Viti autofilettanti
Spessore lamiera 0,7 mm < s ≤ 2,25 mm
Viti autofilettanti
Viti Diamant
Spessore in mm TN
XTN
TB
XTB
12,5
TN 3,5x25
XTN 3,9x23
TB 3,5x25
XTB 3,9x35
15
TN 3,5x25
XTN 3,9x33
TB 3,5x35
XTB 3,9x35
TN 3,5x25 + 3,5x35
XTN 3,9x23 + 3,9x38
TB 3,5x25 + 3,5x45
XTB 3,9x35 + 3,9x55
TN 3,5x25 
XTN 3,9x381)
TB 3,5x25
–
TB 3,5x45 + 3,5x55
2x 12,5
+
TN 3,5x35 + 3,5x55
25 + 12,5
+ XTN 3,9x551)
TN 3,5x35
3x 12,5
+ XTB 3,9x551)
–
+ XTB 3,9x551)
TB 3,5x45
TN 3,5x25 + 3,5x35 + 3,5x55
XTN 3,9x23 +  3,9x38 + 3,9x55 TB 3,5x25 + 3,5x45 + 3,5x55
TN 3,5x25 + 3,5x35
XTN 3,9x551)
+
XTB 3,9x35 + 3,9x55 + 3,9x55
+ XTB 3,9x551)
TB 3,5x25 + 3,5x45
1)Rivestimenti misti (Lastre Knauf + Diamant)
■■ In caso di rivestimento con lastre Diamant, Silentboard o Comfortboard 23 utilizzare sempre viti Diamant.
Interasse max. accessori di fissaggio – tutti gli strati di lastre avvitati alla sottostruttura
Rivestimento
Posiz. lastre
Largh. lastre
1° strato
verticale orizzontale
1250
12502) 625
2° strato
1250
12502) 625
3° strato
1250
1250
625
monostrato
250
–
200
–
–
–
–
–
–
a 2 strati
750
610
600
250
250
200
–
–
–
a 3 strati
750
–
600
500
–
300
250
–
2003)
Misure in mm
≥ 10 mm – bordo rivestito in cartone
≥ 15 mm – bordo tagliato
2)Sistema W116.ch
3)Con lastra Silentboard
■■ Ai fini di un isolamento fonico ottimale, disporre le viti a una distanza minima dai bordi (10 mm per bordi rivestiti in cartone, 15 mm per bordi tagliati).
■■ Prevedere il giunto fra lastre centralmente sull’ala del profilo.
Interasse max. accessori di fissaggio – strato esterno graffato allo strato sottostant
Rivestimento
1° strato
2° strato
3. Lage
a 2 strati
250 (avvitato)
80 (graffato)
–
a 3 strati
750 (avvitato)
250 (avvitato)
80 (graffato)
Misure in mm
■■ Migliore isolamento fonico grazie allo strato esterno graffato
■■ Graffatura possibile solo su lastre Diamant
■■ Posizione lastre verticale / largh. lastre 1250 mm
■■ Strato interno avvitato (rispettare gli interassi viti ridotti)
■■ Rispettare i carichi applicabili ridotti (vedi pagg. 41 e 42)
■■ Evitare la graffatura ai profili
■■ La graffatura non è possibile per lastre Knauf curve
■■ Graffe in acciaio secondo DIN 18182-2: ad es. graffe per sparagraffe Haubold, Poppers-Senco
Lunghezza graffe = 2 strati di lastre - 2 mm
80
80
80
80
Giunto su montante intermedio Giunto non in corrispondenza del montante
80
80
80
160
80
Montante intermedio
80
80
Montante laterale
5
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Metallständerwände
Unterkonstruktion
Sottostrutture
Strutture - Sottostrutture in metallo
Schemi - Misure in mm
Orditura metallica doppia W115.ch
Orditura metallica semplice
W111.ch / W112.ch / W113.ch
Profilo Knauf
CW 50
CW 75
CW 100
CW 125
CW 150
Orditura metallica doppia W116.ch
Profilo Knauf
CW 50
CW 75
CW 100
CW 125
CW 150
Profilo Knauf
CW 50
CW 75
CW 100
CW 125
CW 150
Separazione
mediante
nastro di guarnizione
isolante
Profilo Knauf UW
Profilo Knauf UW
Profilo Knauf UW
Prolunghe di profili verticali
≥ 1000 mm
CW / UA 125
≥ 1250 mm
CW / UA 150
≥ 1500 mm
■ Sfalsare in altezza i giunti dei profili
(alternando metà parete superiore
e inferiore)
■ Varianti da 1 a 3:
Nella zona di sovrapposizione,
fissare i profili mediante rivetti, viti o,
se possibile, crimpatura
■ Variante 4:
n. 2 punti di fissaggio per ogni profilo
UA con viti a testa tonda con quadro
sottotesta M8
o
viti autoperforanti ≥ Ø 4,5 mm
Profilo
aggiuntivo
Profilo 2
Profilo 2
Variante 3
2 profili CW o 2 profili UA giuntati a filo,
collegati con profilo UW aggiuntivo
Variante 4
2 profili UA giuntati a filo,
con profilo UA aggiuntivo applicato di costa
Profilo 1
Profilo UW
aggiuntivo
Profilo 1
Profilo UA
aggiuntivo
ü
■ Suggerimento:
Utilizzare profili UA a tutta altezza
Profilo 1
Pinza
per crimpare
Profilo 2
Profilo 2
Aperture nella costa profilo - intagliate in cantiere
Per attraversamento cavi
nei profili CW Knauf
≤
b
≥
2x b
b
≥
2x b
≥1
0
≤b
-20
≥1
0
≥ ≤
2x b b
■ Possibilità di aperture più piccole e più numerose
su richiesta
■ Le aperture possono aggiungersi alle tracce a H
realizzate in fabbrica
■ Su richiesta, realizzazione di aperture nella costa
di profili UA
Per profili UA
sottoposti a
carico
ad es. per
predisposizione
porta / incasso
telaio
di supporto
Tracce a H - punzonate in fabbrica
≤b
■ Aperture nella costa profilo
▪ Aperture nella costa profilo: max. 2 per montante
▪ Rispettare le misure indicate nello schema a destra
▪ Profili Knauf: CW 75 / CW 100 / CW 125 / CW 150
▪ Spessore rivestimento per lato parete: ≥ 12,5 mm
6
ü
CW / UA 100
Profilo 1
ü
≥ 750 mm
ü
CW / UA 75
ü
≥ 500 mm
Variante 2
2 profili CW giuntati a filo con
profilo CW aggiuntivo scatolato
ü
CW / UA 50
Variante 1
2 profili CW scatolati
ü
Prolunghe di profili
Profili Knauf
Sovrapposizione ü
Note, struttura e montaggio
Informazioni / indicazioni
■■ Aree di installazione secondo DIN 4103-1:
▪▪ Area di installazione 1:
Pareti in ambienti con ridotta concentrazione
di persone, ad es. abitazioni, alberghi, uffici
e ospedali, compresi corridoi e simili.
▪▪ Area di installazione 2:
Pareti in ambienti con elevata concentrazione
di persone, quali sale riunioni, aule
scolastiche, auditorium, spazi espositivi e
commerciali nonché luoghi con dislivelli
della pavimentazione ≥ 1 m (a prevenzione
del crollo delle pareti).
■■ Requisiti dello strato isolante:
Protezione antincendio:
▪▪ In caso di utilizzo di lastre da costruzione
Knauf GKB, GKBI: Strato isolante:
strato isolante di 50 mm in lana minerale
tipo Knauf, 38kg/m³ o. 40 mm, 42kg/m³.
▪▪ In caso di utilizzo di lastre antincendio
Knauf GKF, GKFI: Strato isolante non
necessario tuttavia consentito se presenta
almeno una classe di reazione al fuoco
A2-s1, d0, corrispondente all’indice di
combustibilità 6q.3.
(ad es. lastra isolante per pareti divisorie
TP 115 della serie Knauf Insulation)
■
▪▪
■
▪▪
■
■
▪▪
■
■
▪▪
Isolamento fonico:
▪▪ Strato isolante in lana minerale secondo
SN EN 13162; resistenza al flusso d’aria
secondo SN EN 29053: r ≥ 5 kPa • s/m2
(ad es. lastra isolante per pareti divisorie
TP 115 linea Knauf Insulation)
Rw = indice di valutazione del potere fonoisolante; valore di partenza (da misurazione in
laboratorio senza trasmissione laterale, in
condizioni di montaggio ottimali) per il calcolo
dell’indice di valutazione dell’isolamento fonico
normalizzato DnT,w rispetto al tempo di riverberazione (Isolamento fonico fra ambienti di un
edificio)
I valori di Isolamento fonico valgono solo in
combinazione con i profili Knauf, in caso di
rispetto delle modalità di avvitatura raccomandate
Gli elementi di raccordo con funzione di rinforzo
o supporto devono presentare resistenza al
fuoco pari o superiore al resto della struttura
Isolamento termico: valori U (coefficiente di
trasmittanza termica globale) su richiesta
■ Portata / idoneità all’uso / altezze parete
consentite
▪▪ La portata e idoneità all’uso delle pareti
sono state dimostrate da un algoritmo di
calcolo verificato per via sperimentale.
▪▪ Questa dimostrazione statica a freddo
considera i carichi prodotti da mensole e
pensili indicati a pag. 42 (0,4 e 0,7 kN/m),
i carichi lineari (0,5 e 1,0 kN/m ad altezza
parapetto) attribuiti alle categorie, generati
dalla pressione delle persone, nonché un
carico distribuito di 0,285 kN/m² , e costituisce il fondamento per la definizione delle
altezze parete consentite.
▪▪ La curvatura massima è limitata a h/200
per pareti ≤ 4,0 m e a h/350 per pareti
> 4,0 m. In casi eccezionali (ad es. in caso
di rivestimenti di parete sensibili alle
deformazioni) può essere necessario, o
almeno opportuno, applicare criteri più
severi, fissando la curvatura a ≤ h/500 o
eventualmente definendo un limite di
curvatura assoluto.
Struttura
Le pareti ad orditura metallica Knauf sono costituite da una sottostruttura in metallo semplice o
doppia e da un rivestimento monostrato o multistrato in lastre Knauf applicato su entrambi i lati.
L’orditura è collegata lungo l’intero perimetro agli
elementi costruttivi adiacenti. In caso di particolari requisiti fisico-costruttivi e in presenza di
impianti elettrici e/o sanitari, nell’intercapedine
è possibile inserire materiali isolanti.
Resistenza all’impatto di palloni
La resistenza all’impatto di palloni è garantita in
caso rivestimento multistrato.
Giunti di dilatazione
I giunti di dilatazione dell’edificio a rustico devono
essere presenti anche nella struttura delle pareti
autoportanti.
In caso di pareti continue è necessario, prevedere
giunti di dilatazione ogni 15 m ca.
N.B.:
Isolamento fonico
■■ Assicurare la tenuta all’aria.
■■ In corrispondenza di raccordi scorrevoli può
rendersi necessaria la sigillatura con materiale ad elasticità permanente (si consiglia: LDS
Solimur della linea Knauf Insulation) (vedi
schemi di dettaglio).
Sicurezza antieffrazione
■■ Laddove per pareti divisorie fra unità immobiliari sono previsti requisiti di sicurezza antieffrazione, è possibile utilizzare il sistema
W118.ch, vedi brochure ST01.de Sistemi di
sicurezza Knauf.
Montaggio
Sottostruttura
■■ Per il raccordo a elementi costruttivi adiacenti,
applicare mastice per pareti divisorie (2 cordoni)
o nastro di guarnizione sul retro dei profili.
In presenza di requisiti di isolamento fonico,
sigillare accuratamente con mastice per pareti
divisorie secondo la norma DIN 4109, allegato
1, par. 5.2; a tal fine non sono generalmente
indicate le guarnizioni porose, come ad es.
il nastro di guarnizione.
■■ Laddove si prevedono flessioni del soffitto
≥ 10 mm realizzare giunti scorrevoli.
■■ Fissare i profili guida al pavimento e al soffitto.
Fissare alle pareti adiacenti i profili di raccordo
a parete. Per gli accessori di fissaggio e i relativi
interassi fare riferimento alle tabelle dei rispettivi sistemi.
■■ Utilizzare accessori di fissaggio idonei.
Elementi costruttivi adiacenti massicci:
Tasselli a percussione Knauf in caso di
muratura o chiodi da soffitto Knauf in caso
di cemento armato.
Elementi costruttivi adiacenti non massicci:
Elementi di fissaggio specifici per il materiale
in questione, ad es. viti universali FN Knauf
per sottofondi in legno, pareti a orditura
metallica ecc.
■■ Inserire nei profili UW i montanti CW collocati
longitudinalmente e allinearli.
Rivestimento
■■ Fissare il rivestimento secondo le tabelle pag. 5.
■■ Disporre il rivestimento in orizzontale o
verticale a seconda del sistema e tipo di
lastre. Per il rivestimento verticale utilizzare
preferibilmente lastre Knauf a tutt’altezza.
■■ Sfalsare i giunti fra lastre seguendo gli
schemi di posa a pag. 4.
7
Protezione antincendio, Isolamento fonico, Dati tecnici
Dati tecnici e fisico-costruttivi (cfr. Informazioni / indicazioni pag. 7)
Rivestimento
per ogni lato parete
Peso
Spessore Profilo
parete
Silentboard
senza
strato
isolante
Diamant
Classe di resistenza al fuoco
d
h
D
d
Schemi
Lastra antincendio Piano Knauf
Sistema Knauf
Spessore
min.
d
mm
ca.
kg/m²
D
mm
Isolamento fonico
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
mm
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
dB
C
44
-4
45
-4
48
-4
Orditura metallica semplice – rivestimento monostrato
■
■
12,5
22
12,5
24
EI30
75
12,5
■
30
40
50
12,5
39
56
-5
15
35
50
-3
■
15
29
43
-5
■
12,5
22
47
-4
12,5
24
48
-3
51
-3
59
-4
53
-3
45
-3
50
-4
51
-3
53
-3
60
-3
54
-3
48
-3
■
■
EI60
80
■
Interasse montanti
EI30
50
100
■
a
12,5
30
12,5
39
15
35
60
75
■
■
EI60
105
■
15
29
■
12,5
22
12,5
24
■
EI30
50
125
12,5
■
30
80
100
■
■
12,5
39
15
35
EI60
130
■
15
29
■■ In caso di protezione antincendio: montare dei profili in corrispondenza dei giunti di testa (posizione lastre verticale)
8
■■ In caso di rivestimenti ceramici:
rivestimento minimo
interasse montanti
12,5 mm lastre Knauf
≤ 417 mm
15 mm Diamant
≤ 625 mm
≤ 625 mm
18 mm lastre Knauf
50
Altezze parete, Interassi accessori di fissaggio
Altezze parete massime consentite – Aree di installazione 1 e 2
Profilo Knauf
Interasse montanti
Spessore lamiera 0,6 mm
a
mm
CW 50
CW 75
CW 100
CW 125
CW 150
Lastre Knauf 12,5 mm / 15 mm
con
protezione antincendio
Diamant 12,5 mm / 15 mm
con
m
m
625
3,201)
4,00
417
3,85
4,00
312,5
4,00
4,00
625
4,00
4,75
417
4,35
5,40
312,5
4,85
5,80
625
5,10
6,55
417
5,95
7,20
312,5
6,60
7,70
625
6,65
8,30
417
7,60
8,95
312,5
8,30
9,35
625
8,20
9,65
417
9,15
10,20
312,5
9,70
10,65
1)Per area di installazione 1
Interassi max. accessori di fissaggio
Fissaggio portante profilo guida (UW) a pavimento / soffitto su solaio grezzo e al controsoffitto
Altezza parete
Chiodi da soffitto Knauf
Tasselli a percussione
Viti universali FN Knauf
(per cemento armato)
Knauf
(in caso di sottofondi in legno, profondità di avvitatura > 24 mm,
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
Con protezione antincendio
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50
1000
500
500
250
> 6,50 bis ≤ 12,002)
500
–
verificare la portata del fondo di fissaggio e scegliere il sistema
di fissaggio idoneo (per 2 kN/m)
2)Rispettare l’altezza parete max.
■■ Fissaggio strutturale dei profili di raccordo a parete (CW) alle pareti adiacenti, con interasse 1000 mm fra i punti di fissaggio (in ogni caso min. 3)
Interassi ridotti massimi consentiti in caso di fissaggio perimetrale a pavimentazioni
Fissaggio portante profilo guida (UW) a pavimentazioni
Sottofondo di fissaggio
Accessori di fissaggio
Interasse accessori di fissaggio
Sottofondo a secco
Vite di fissaggio LG Knauf
dimezzato – (per viti universali) rispetto alla precedente tabella
Massetto fluido
Tassello a espansione Knauf
dimezzato – rispetto alla precedente tabella
Assi in legno / tavole
(profondità di avvitatura 15 - 24 mm)
Vite universale FN Knauf
9
Peso
Silentboard
Spessore
min.
d
mm
ca.
kg/m²
D
mm
Isolamento fonico
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
mm
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
dB
C
54
-4
56
-3
Orditura metallica semplice - rivestimento a due strati
■
■
■
EI90
■
■
EI90
■
55
■
25 + 12,5
71
■
12,5 + 12,5 65
■
2x 12,5
75
2x 12,5
40
2x 12,5
45
■
12,5 + 12,5 50
■
2x 12,5
55
■
25 + 12,5
71
■
12,5 + 12,5 65
■
2x 12,5
75
2x 12,5
40
2x 12,5
45
■
■
EI90
■
■
12,5 + 12,5 50
■
2x 12,5
55
■
25 + 12,5
71
■
1)strato esterno graffato
■■ In caso di rivestimenti misti: sempre Diamant come strato esterno
45
2x 12,5
■
■
2x 12,5
■
■
a
40
12,5 + 12,5 50
■
Interasse montanti
2x 12,5
■
■
10
Spessore Profilo
parete
senza
strato
isolante
Diamant
d h d
D
Schemi
Lastra massiccia (GKF)
Rivestimento
Sistema Knauf
■
12,5 + 12,5 65
■
2x 12,5
75
100
59
50
40
125
100
125
75
60
150
125
150
100
175
150
80
59 /
-4
601)
-3 / -31)
64
-3
66
-4
67
-4
55
-3
57
-3
59
-3
61 / 631)
-4/-31)
66
-3
67
-4
69
-4
58
-3
59
-4
63
-3
63 / 641)
-5/-41)
68
-2
67
-3
70
-3
Profilo Knauf
Interasse montanti
CW 50
CW 75
CW 100
CW 125
CW 150
Lastre Knauf 2x 12,5 mm
a
mm
con
Diamant 2x 12,5 mm /
Lastra massiccia 25 mm + Diamant 12,5 mm
(tutti gli strati di lastre avvitati alla sottostruttura)
con
m
m
625
4,00
4,75
417
4,00
5,40
312,5
4,35
5,80
625
5,05
7,20
417
5,95
7,85
312,5
6,50
8,20
625
7,15
9,30
417
8,05
9,75
312,5
8,55
10,00
625
9,05
10,80
417
9,65
11,20
312,5
10,10
11,55
625
10,35
12,00
417
10,95
12,00
312,5
11,40
12,00
■■ In caso di graffatura dello strato esterno: altezze parete come per sistema W111.ch
Altezza parete
Tasselli a percussione Knauf
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50
1000
500
500
250
> 6,50 bis ≤ 12,00
500
–
■■ Fissaggio strutturale dei profili di raccordo a parete (CW) alle pareti adiacenti, con interasse 1000 mm fra i punti di fissaggio (in ogni caso min. 3).
Sottofondo a secco
Massetto fluido
11
Rivestimento
Spessore Profilo
parete
Silentboard
Spessore
min.
d
mm
ca.
kg/m²
D
mm
Isolamento fonico
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
mm
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
dB
C
Orditura metallica semplice - rivestimento a tre strati
■
■
EI90
■
■
■
■
Interasse montanti
■
a
EI90
■
■
■
■
■
EI90
■
■
■
1)strato esterno graffato
12
Peso
senza
strato
isolante
Diamant
d
h
D
d
Schemi
Sistema Knauf
3x 12,5
58
58
-3
3x 12,5
65
61
-3
3x 12,5
81
64 / 661)
-4/-31)
2x 12,5
+
12,5
101
71
-4
3x 12,5
58
58
-3
3x 12,5
65
61
-3
3x 12,5
81
66 /671)
-4/-31)
2x 12,5
+
12,5
101
71
-4
3x 12,5
58
63
-4
3x 12,5
65
64
-4
3x 12,5
81
67 /681)
-5/-41)
2x 12,5
+
12,5
101
71
-3
125
150
175
50
75
100
40
60
80
Profilo Knauf
Interasse montanti
CW 50
CW 75
CW 100
CW 125
CW 150
a
mm
con
Diamant 2x 12,5 mm /
Lastra massiccia 25 mm + Diamant 12,5 mm
(tutti gli strati di lastre avvitati alla sottostruttura)
con
m
m
625
5,20
7,65
417
6,05
8,15
312,5
6,50
8,45
625
7,65
9,85
417
8,35
10,20
312,5
8,75
10,40
625
9,60
11,50
417
10,05
11,85
312,5
10,40
12,00
625
11,00
12,00
417
11,50
12,00
312,5
11,85
12,00
625
12,00
12,00
417
12,00
12,00
312,5
12,00
12,00
■■ In caso di graffatura dello strato esterno: altezze parete come per sistema W112.ch
Altezza parete
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50
1000
500
500
250
> 6,50 bis ≤ 12,00
500
–
■■ Fissaggio strutturale dei profili di raccordo a parete (CW) alle pareti adiacenti, con interasse 1000 mm fra i punti di fissaggio (in ogni caso min. 3).
Sottofondo a secco
Massetto fluido
13
Rivestimento
Spessore Profilo
parete
Silentboard
Spessore
min.
ca.
d
kg/m²
mm
D
mm
Isolamento fonico
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
mm
dB
C
50
61
-3
67
-3
68
-3
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
Orditura metallica doppia - rivestimento a due strati
2x 12,5
43
■
2x 12,5
47
■
■
12,5
+
12,5
52
■
2x 12,5
58
69
-3
12,5
+
12,5
67
74
-4
2x 12,5
43
62
-3
■
2x 12,5
47
69
-4
■
■
12,5
+
12,5
52
70
-3
■
2x 12,5
58
72
-3
2x 12,5
43
63
-3
■
2x 12,5
47
71
-4
■
■
12,5
+
12,5
52
73
-3
■
2x 12,5
58
74
-3
■
EI90
■
■
Interasse montanti
■
a
EI90
■
EI90
14
Peso
senza
strato
isolante
Diamant
d
h
D
d
Schemazeichnungen
Sistema Knauf
155
2x 50
105
2x 40
50
205
2x 75
155
2x 60
50
255
2x 100
205
2x 80
Altezze parete massime consentite
Profilo
Knauf
Interasse
montanti
Spessore
lamiera
0,6 mm
a
mm
Diamant 2x 12,5 mm
Aree di installazione 1
Con
Senza
protezione
protezione
antincendio antincendio
m
m
Con
Senza
protezione
protezione
m
m
Con
Senza
protezione
protezione
m
m
Con
Senza
protezione
protezione
m
m
Suggerimento Knauf
CW 50
625
3,30
3,30
2,80
2,80
3,60
3,60
3,30
3,30
CW 75
625
4,50
4,00
4,00
4,00
5,00
4,00
4,50
4,00
CW 100
625
5,50
4,50
5,00
4,50
6,00
4,50
5,50
4,50
CW 125
625
5,80
5,80
5,80
5,80
CW 150
625
7,15
7,15
7,15
7,15
Secondo DIN 18183-1
CW 50
625
4,50
4,00
CW 75
625
6,00
5,50
CW 100
625
6,50
6,00
Altezza parete
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50
1000
500
500
250
> 6,50 bis ≤ 12,00
500
–
Sottofondo a secco
Massetto fluido
15
W115W.ch Pareti autoportanti Knauf
Protezione antincendio, Isolamento fonico, Dati tecnici, Altezze parete, Interassi accessori di fissaggio
h
D
d
d
d
Schemi
Sistema Knauf
W115W.ch Pareti autoportanti Knauf
Rivestimento
Peso
senza
strato
isolante
Spessore
min.
d
mm
ca.
kg/m²
Spessore
parete
D
mm
Profilo
Isolamento fonico
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
mm
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
dB
C
Orditura metallica doppia - rivestimento a due strati + 5° strato (lastra da costruzione Knauf 12,5 mm) interposto
Interasse montanti
a
■
EI90
■
2x 12,5
+
12,5
(interposto)
52
2x 75
165
215
2x 50
65
-5
Profilo
Knauf
Interasse
montanti
Spessore
lamiera
0,6 mm
a
mm
Diamant 2x 12,5 mm
Con
Senza
protezione
protezione
m
m
Con
Senza
protezione
protezione
m
m
Con
Senza
protezione
protezione
m
m
Con
Senza
protezione
protezione
m
m
4,50
4,00
5,00
4,50
Suggerimento Knauf
CW 75
625
4,00
4,00
4,00
4,00
Secondo DIN 18183-1
CW 75
625
6,00
5,50
Altezza parete
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50 1)
1000
500
500
250
16
Sottofondo a secco
Massetto fluido
W116.ch Pareti autoportanti per installazioni tecnici
Rivestimento
Peso
Spessore Profilo
parete
senza
strato
isolante
Diamant
d
h
D
d
Schemi
Sistema Knauf
Spessore
min.
d
mm
ca.
kg/m²
D
mm
Isolamento fonico
Potere
fonoisolante
Rw
Termine
di adattamento
allo
spettro
mm
dB
C
-4
CW
Knauf
Strato
isolante
Intercapedine
h
mm
Spessore
min.
Orditura metallica doppia - rivestimento a due strati
■
2x 12,5
43
40
54
2x 12,5
48
40
541)
Interasse montanti
a
■
EI90
≥ 155
2x 50
≥ 105
■
2x 12,5
59
40
62
-3
■
2x 12,5
59
2x 40
63
-2
1)Valore ricavato dalla misurazione con rivestimento costituito da 2 lastre da costruzione Knauf 12,5 mm
■■ In ambienti moderatamente umidi utilizzare lastre impregnate
(raccomandate secondo DIN 18181 e nota tecnica dell’ASIPG «Fondi per rivestimenti in ceramica»)
17
Interasse montanti
Secondo DIN 18183-1
a
mm
Aree di installazione 1 e 2
Con
m
Einbaubereich 1
Senza
m
Einbaubereich 2
Senza
m
CW 50
625
4,00
4,50
4,00
CW 75
625
4,00
6,00
5,50
CW 100
625
4,50
6,50
6,00
CW 125
625
5,80
CW 150
625
7,15
Profilo Knauf
Altezza parete
controsoffitti)
1x
1x
2x
1x
m
mm
mm
mm
mm
≤ 3,00
1000
1000
1000
500
> 3,00 bis ≤ 6,50
1000
500
500
250
> 6,50 bis ≤ 12,00
500
–
18
Sottofondo a secco
Massetto fluido
Isolamento fonico di pareti autoportanti esistenti
Isolamento fonico: applicazione di lastre Silentboard a pareti autoportanti esistenti
Esempi: sezioni orizzontali
contropareti
W623.de
lastre per rivestimento
diretto aggiuntivo
Silentboard
lastra fonoisolante
TP 120 A 30 mm
Silentboard
W625.de
CD 60/27
con pendino
diretto
W626.de
Profilo CW
Silentboard
40 mm lastra isolante
per pareti divisorie TP 115
■■ Fissaggio delle lastre Silentboard (orizzontali) ai profili mediante viti
■■ Materiali isolanti, ad es. linea Knauf Insulation
►► Esecuzione delle contropareti come da scheda tecnica W61.de Intonaco a secco e contropareti Knauf
Parete esistente
Rivestimento
per ogni lato
parete
Profilo
mm
2x 12,5 GKB
Strato
isolante
Applicazione a posteriori (rivestimento necessario, spess. min. in mm)
Aumento del potere fonoisolante
Potere fonoisolante dell’intera struttura
dopo l’applicazione delle lastre
dopo l’installazione di contropareti
Disposizione
Silentboard Potere
Disposizione Silentboard Indice di
delle contropareti
fonoisolante
delle lastre
valutazione
dell’incremento
del potere
fonoisolante
ΔRw
mm
CW 75
Rw
12,5
+ 5 dB
W623.de
12,5
64 dB
2x 12,5
+ 7 dB
W625.de
12,5
67 dB
12,5
+
12,5
+ 9 dB
W626.de
2x 12,5
72 dB
W626.de
+
W623.de/
W625.de
2x 12,5
+
12,5
60
Possibilità di migliorare ulteriormente
l’isolamento fonico grazie al fissaggio delle
lastre con viti «gesso/gesso»; per informazioni
sui valori rivolgersi a Knauf.
78 dB
19
Isolamento fonico – Riduzione/raccordo a parete Knauf (Esempi)
Variante
Riduzioni/raccordi a parete di lunghezza 625 mm
Riduzione / raccordo a parete
Struttura
Potere fonoisolante Rw
dB
Per la rappresentazione grafica vedi pag. 21
Tipi di pareti
Potere fonoisolante
Parete a secco con Parete a secco con
50 dB
60 dB
Parete a secco con
65 dB
Parete a secco con
70 dB
Potere fonoisolante Rw risultante in dB
Percentuale di superficie della riduzione/raccordo a parete
8 % 14 % 25 % 8 % 14 % 25 % 8 % 14 % 25 % 8 %
14 % 25  %
1
■■ 1 Diamant da 15 mm su entrambi i lati
■■ lana minerale TP 120 A 20 mm
■■ Raccordo a «pilastro» 2 profili a L 13/30/08
■■ Raccordo a «parete» 2 profili a L 13/30/08
■■ Spessore riduzione/raccordo a parete 50 mm
45
49
48
48
54
52
50
55
53
49
55
53
51
2
■■ 1 Silentboard da 12,5 mm su entrambi i lati
■■ 12 mm Mineralwolle TPE 12-2
46
49
49
48
55
53
51
56
54
51
56
54
52
3
■■ 1 Fireboard 15 mm (strato esterno)
■■ + lamiera d’acciaio zincata 2 mm su
entrambi i lati
■■ Lana minerale TPE 12-2 12 mm
■■ Raccordo a «pilastro» profilo a U 18/30/08
50
50
50
50
57
56
54
59
57
55
60
58
55
4
■■ 1 Silentboard 12,5 mm su entrambi i lati
50
50
50
50
57
56
54
59
57
55
60
58
55
5
■■ Diamant 10 mm (strato esterno)
+ Silentboard 12,5 mm su entrambi i lati
■■ Lana minerale TP 120 A 30 mm
■■ Raccordo a «pilastro» profilo UD 28/27
■■ Raccordo a «parete» profilo UD 28/27
52
50
50
50
58
57
56
61
59
57
62
60
57
6
■■ 1 Silentboard 12,5 mm (strato esterno)
+ lamiera d’acciaio zincata 2 mm su
entrambi i lati
56
50
50
50
59
59
58
63
62
60
65
63
61
Materiali isolanti ad es. Knauf Insulation
Esempio:
Parete a secco 60 dB
Riduzione/raccordo a parete 52 dB
(variante 5) in caso di percentuale
di superficie dell'8 % rispetto all'intero
elemento divisorio
■ Potere fonoisolante risultante
pari a 58 dB
20
Superficie complessiva
della parete
■■ I dati di questa tabella valgono per riduzioni/raccordi a pareti di
arghezza 625 mm e per le percentuali di superficie indicate.
■■ È consentita l’interpolazione fra le percentuali di superficie.
■■ Su richiesta si forniscono i dati relativi a riduzioni/raccordi a parete di
larghezza 312,5 mm o calcoli per percentuali di superficie diverse.
■■ Per requisiti di resistenza al fuoco, si rimanda a pag. 31.
Isolamento fonico – Riduzione/raccordo a parete Knauf (Esempi)
Dettagli in scala 1:5
Sezioni orizzontali - Misure in mm
Variante 1
Variante 2
Raccordo a facciata
Raccordo a parete autoportante
Raccordo a facciata
2
2
3
3
1
4
1
50
38
4
5
5
4
4
3
3
≤ 625
≤ 625
Variante 3
Variante 4
Raccordo a facciata
Raccordo a facciata
2
2
3
3
4
1
1
48
47
4
5
5
4
4
3
3
≤ 625
≤ 625
Variante 5
Variante 6
Raccordo a facciata
Raccordo a facciata
2
2
3
3
1
1
47
4
73
4
6
5
4
4
3
3
≤ 625
≤ 625
■■ Altezza parete ≤ 4 m (altezze parete superiori su richiesta)
■■ Giunti fra lastre verticali non consentiti
■■ Interassi max. accessori di fissaggio per i profili guida (U / UD /
angolari) in caso di raccordo a pavimento e soffitto: ≤ 500 mm
Legenda
1 Per riduzione/raccordo a parete – struttura vedi pag. 20
2 Parete a orditura metallica con taglio dei giunti
3 Accessorio di fissaggio idoneo: interasse ≤ 500 mm
4 Sigillante idoneo ad es. mastice per pareti divisorie
5 Vite autofilettante TB
6 Vite autofilettante TN
21
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Brandschutz
- Anschlüsse
an Decken
Protezione
antincendio
– Raccordi
a soffitti
Raccordi di pareti divisorie «leggere» a soffitti ignifughi
Schemi
■ Le pareti divisorie possono essere fissate a soffitti (controsoffitti) ignifughi unicamente se è garantito che in caso un incendio, il materiale residuo derivante
dal crollo anticipato della parete divisoria non comporti sollecitazioni ulteriori a carico del soffitto.
■ Qualora una parete soggetta a requisiti antincendio venga raccordata a un controsoffitto, il controsoffitto stesso deve possedere almeno la stessa
resistenza al fuoco.
■ È necessario prevedere il rinforzo orizzontale del controsoffitto (dimensioni soffittatura max. 15 m x 15 m) o la trasmissione del carico a elementi costruttivi adiacenti.
■ I raccordi possono essere realizzati nei seguenti modi. (Per altri raccordi consultare pag. 36 o rivolgersi a Knauf).
Soffitti Knauf
Controsoffitti con propria classe di resistenza al fuoco
Carico d’incendio
Carico d’incendio
dal basso
dall’alto (intercapedine)
Pareti Knauf
Senza protezione antincendio
1
2
Classe di resistenza al fuoco parete inferiore al soffitto
1
2
Classe di resistenza al fuoco parete pari al soffitto
1
2
Controsoffitti con propria classe di resistenza al fuoco
Carico d’incendio dal basso
In caso di controsoffitti ignifughi sul lato inferiore, raccordare le lastre al
soffitto senza avvitatura al profilo UW bensì mediante rivestimento di
raccordo fino al controsoffitto.
1
Carico d’incendio dall’alto (intercapedine)
In caso di controsoffitti ignifughi su entrambi i lati / sul lato superiore,
realizzare un raccordo scorrevole standard, con gioco minimo di 15 mm.
2
Evitare l’avvitatura
al profilo UW
al profilo UW
Giunto
scorrevole al
controsoffitto
Unterdecken in Verbindung mit Rohdecken der Bauart I - IV
Bei Unterdecken in Verbindung mit Rohdecken der Bauart I - IV gilt die angegebene Feuerwiderstandsklasse nur für das gesamte Deckensystem (a).
keine Verschraubung
mit dem
UW-Profil
Wand ohne Brandschutz
22
3c Trennwände mit der gleichen Feuerwiderstandsklasse wie das gesamte Deckensystem (a) müssen an der Rohdecke
befestigt werden.
bei Rohdecke Bauart IV:
Plattenstreifen
keine Verschraubung
mit dem
UW-Profil
Wand mit Brandschutz
a
a
3b Werden Trennwände mit Brandschutzanforderungen an der Unterdecke befestigt, so muss eine Klassifizierung
der Unterdecke allein mindestens der
Feuerwiderstandsklasse der Wand
entsprechen.
a
3a Deckenanschluss von Trennwänden
ohne Brandschutz ohne Verschraubung
mit dem UW-Profil ausführen.
Art und Dicke der Beplankung
als Unterdecke „alleine“ mit
mind. der gleichen Feuerwiderstandsklasse wie die Wand
Wand mit Brandschutz
Bei Anschlussbauteilen aus brennbaren Baustoffen muss das Randprofil (UW) mit Gipsplatten
in Beplankungsdicke der Wand hinterlegt werden.
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Brandschutz,
Schallschutz
- Einbau fonico
von Elektrodosen
Protezione
antincendio,
Isolamento
– Incasso di scatole elettriche
Incasso di scatole elettriche in pareti autoportanti Knauf soggette a requisiti antincendio
Schemi – Misure in mm
■ Scatole per prese e interruttori, scatole di distribuzione ecc. possono essere incassate in qualsiasi punto delle pareti divisorie purché non direttamente contrapposte sui due lati della parete.
■ È consentito l’attraversamento di singole linee elettriche. Gli interstizi restanti devono essere poi sigillati con malta di gesso.
■ Gli strati isolanti prescritti ai fini della protezione antincendio devono essere mantenuti, tuttavia possono essere pressati fino a uno spessore di ≥ 30 mm.
Variante 1: Esecuzione con lastre Knauf GKB, GKBI, con inserimento nell'intercapedine di lana minerale necessaria ai fini della protezione antincendio
A
B
Rivestimento
Rivestimento
Scatola elettrica (per pareti con intercapedine)
Malta in gesso di spessore
pari al rivestimento
Compressione (≥ 30 mm)
Lana di roccia
■ La compressione dello strato isolante di lana minerale è consentito fino
a uno spessore di ≥ 30 mm.
■ In caso di intercapedine molto stretta, nella zona di incasso della
scatola elettrica inserire malta di gesso.
Variante 2: Esecuzione con lastre antincendio Knauf GKF, GKFI, senza inserimento nell'intercapedine di lana minerale necessaria ai fini della protezione antincendio
A con malta di gesso
B con involucro in lastre
≥ 40
Rivestimento
Rivestimento
Fissare con vite gesso/gesso
Scatola elettrica (per pareti con
intercapedine)
Involucro dello spessore del
rivestimento
≥ 30
Malta in gesso
Incollare il telaio con malta di gesso
in base alla profondità della scatola
≥d
d
D con lana minerale (solo per pareti ad orditura semplice)
Scatola elettrica
Strisce di lastra
■ Inserire strisce di lastra di spessore uguale a quello del rivestimento
(incollarle alla lastra posteriore o fissarle con viti gesso/gesso).
■ Le strisce di lastra devono coprire completamente questa zona:
da min. 500 mm sopra la scatola elettrica più alta al pavimento e
lateralmente fino al montante successivo.
Indicazioni per prevenire la riduzione dell'isolamento fonico:
Rivestimento
Scatola elettrica
(per pareti con
intercapedine)
Compressione
(≥ 30 mm)
Lana minerale S
≥ 500
Scatola elettrica
(per pareti con
intercapedine)
Strisce di lastra
Knauf dello spessore
del rivestimento
≥ 500
≥ 500
Rivestimento
Fissare con vite
gesso/gesso o
malta di gesso
≥ 500
C con strisce di lastra (solo per pareti ad orditura semplice)
≥ 500
■ Racchiudere le scatole elettriche in lastre di gesso.
≥ 500
■ Ricoprire la scatola elettrica con malta di gesso (letto di gesso di spessore ≥ 30 mm).
Scatola elettrica
Lana minerale
■ Riempire l'intercapedine con lana minerale S in modo che non scivoli.
■ La lana minerale deve coprire completamente la seguente zona:
da min. 500 mm sopra la scatola elettrica più alta al pavimento e
lateralmente fino al montante successivo.
■ La compressione dello strato isolante di lana minerale è consentito
fino a uno spessore di ≥ 30 mm.
■ Strato isolante di lana minerale Flumroc tipo 3, 40 mm, 60kg/m3 S
■ Evitare accoppiamenti rigidi con il rivestimento del lato parete contrapposto
■ Per pareti a orditura metallica con isolamento fonico fino a Rw 60 dB ▪ Evitare l'incasso di scatole elettriche sui lati contrapposti di una stessa parete
▪ Ev. sigillare gli interstizi restanti dopo l’incasso della scatola elettrica
■ Su richiesta si forniscono soluzioni per pareti con isolamento fonico superiore a Rw 60 dB o per l'incasso di scatole elettriche su lati contrapposti
23
W111.ch
Knauf
W111.de Pareti
Knauf autoportanti
Metallständerwand
Einfachständerwerk
- einlagig
beplankt
Orditura
metallica semplice
– rivestimento
monostrato
Posa del rivestimento
Posizione lastre
orizzontale
verticale
Esempio: rivestimento verticale
Larghezza lastre
Lastra Knauf
Silentboard
625 mm
Lastra da costruzione / Lastra antincendio Piano Knauf / Diamant
1250 mm
Interasse montanti
Particolari scala 1:5
W111.ch-A1 Raccordo a parete massiccia
Esempi: sezioni verticali
W111.ch-VO1 Raccordo a soffitto grezzo
Uniflott + Trenn-Fix
Diamant (verticale)
Mastice per pareti divisorie
Tassello a percussione Knauf
Profilo UW
Profilo CW
Profilo CW
W111.ch-B1 Giunto fra lastre
W111.ch-VM1 Giunto fra lastre
con protezione antincendio:
montare dei profili in corrispondenza
dei giunti di testa
Lastra antincendio Piano Knauf (verticale)
Vite autofilettante TN
Uniflott
Diamant (verticale)
Uniflott
Vite Diamant XTN
Profilo UW
Profilo CW
Giunto fra lastre
Raccordo a soffitto con scuretto
Strato isolante secondo necessità
W111.ch-VU1 Raccordo a solaio grezzo
senza protezione antincendio
Vite Diamant XTN
Silentboard (orizzontale)
24
ad es.
F127.de
(verticale)
Profilo CW
Profilo UW
Uniflott
W112.ch
Knauf
W112.de Pareti
Knauf autoportanti
Metallständerwand
Einfachständerwerk
- zweilagig
beplankt a due strati
Orditura
metallica semplice
– rivestimento
Posizione lastre
orizzontale
verticale
Larghezza lastre
625 mm
1250 mm
Lastra Knauf
Lastra massiccia / Silentboard
Interasse montanti
Lastre Knauf
Profilo UW
Profilo CW
Profilo CW
Profilo CW
Profilo UW
Diamant (verticale)
Uniflott
Vite Diamant XTN
Uniflott
Lastre Knauf
Giunto fra lastre
Strato esterno graffato
Rivestimento 25 mm + 12,5 mm
Vite
Diamant XTN
Lastre Knauf
ad es.
F231.de
Profilo CW
Profilo UW
Diamant (verticale)
Graffe in acciaio
(vedi pag. 5)
Uniflott
25
W113.ch
Knauf
W113.de Pareti
Knauf autoportanti
Metallständerwand
Einfachständerwerk
- dreilagig
beplankt a tre strati
Orditura
metallica semplice
– rivestimento
Posizione lastre
orizzontale
verticale
Larghezza lastre
Lastra Knauf
Silentboard
625 mm
1250 mm
Interasse montanti
Lastra Knauf
Profilo UW
Profilo CW
Profilo CW
Diamant (verticale)
Vite Diamant XTN
Uniflott
Lastra Knauf
Uniflott
Profilo UW
Profilo CW
Giunto fra lastre
Strato esterno graffato
Vite Diamant XTN
Diamant (verticale)
Profilo CW
ad es.
F127.de
Diamant (verticale)
Graffe in acciaio
(vedi pag. 5)
26
Profilo UW
Vite Diamant XTN
Uniflott
W115.ch
Knauf
W115.de Pareti
Knauf autoportanti
Metallständerwand
Doppelständerwerk
- zweilagig
beplankt a due strati
Orditura
metallica doppia
– rivestimento
Posizione lastre
orizzontale
Larghezza lastre
625 mm
verticale
1250 mm
Lastra Knauf
Silentboard
Interasse montanti
Profilo UW
Profilo CW
Profilo CW
Profilo CW
Profilo UW
Pezzo di nastro di guarnizione
isolante adesivo, a ≤ 500 mm
Pezzo di nastro di
guarnizione isolante adesivo,
a ≤ 500 mm
Uniflott
Vite Diamant XTN
Diamant (verticale)
Lastra antincendio Piano Knauf (verticale)
Schema – Misure in mm
Separazione
mediante pezzi di nastro di guarnizione
isolante autoadesivo
lungo l’intera altezza parete
con interasse ≤ 500 mm
≤ 500
≤ 500
≤ 500
Strato isolante secondo
necessità
Silentboard (orizz.)
Diamant (verticale)
Profilo CW
ad es.
F126.de
Pezzo di nastro di
a ≤ 500 mm
Profilo UW
Uniflott
27
W115W.ch Pareti
Knauf
Knauf autoportanti
Metallständerwand
Einfachständerwerk
- dreilagig
beplankt a due strati + 5° strato interposto
Orditura
metallica doppia
– rivestimento
Posizione lastre
Larghezza lastre
orizzontale
Silentboard
625 mm
verticale
Lastra Knauf
1250 mm
Interasse montanti
W115W.ch-A1 Raccordo a parete massiccia
W115W.ch-VO1 Raccordo a soffitto grezzo
Profilo CW
Trenn-Fix
Uniflott
Profilo UW
ad es. Tassello a percussione
Profilo CW
W115W.ch-VM1 Giunto fra lastre
Uniflott
Trenn-Fix
Lastra Knauf
Lastre Knauf
Pezzo di nastro di
a ≤ 500 mm
Strato isolante
Uniflott
W115W.ch-B1 Giunto fra lastre
Lastre Knauf
Pezzo di nastro diguarnizione
isolante adesivo, a ≤ 500 mm
Profilo CW
Profilo UW
Lastra Knauf
W115W.ch-VU1 Raccordo a solaio grezzo
Lastra Knauf
Profilo CW
Pezzo di nastro di
a ≤ 500 mm
Uniflott
Lastre Knauf (verticale)
28
Silentboard (orizz.)
Diamant (verticale)
Profilo UW
Uniflott
W116.ch Pareti
per installazioni tecniche
W116.de
Knauf autoportanti
Installationswand
Doppelständerwerk
- einlagig
/ zweilagig abeplankt
Orditura metallica doppia
– rivestimento
due strati
Posizione lastre
Larghezza lastre
Lastra Knauf
orizzontale
1250 mm
Interasse montanti
In caso di incasso ad es. di telai
di supporto WC è necessario
utilizzare profili UA per il fissaggio
Vedi anche scheda tecnica
W21.ch
Lastre Knauf
Uniflott
Vite autofilettante TN (2x 3 pz.)
Distanza secondo
necessità
Uniflott
Mastice per pareti
divisorie
ad es. tassello
apercussione
Profilo UW
Strato isolante
Profilo CW
Lastre Knauf
Profilo UW
Profilo CW
Diamant (orizzontale)
Vite Diamant XTN
Profilo CW
Strisce di lastra Knauf spessore ≥ 12,5 mm
altezza 300 mm ca. ogni 900 mm
Giunto a parete massiccia, vedi pag. 30
ad es. viti Diamant XTN
(2x 3 pz.)
Schema – Misure in mm
Strisce di lastra Knauf
altezza ≥ 300 mm
ca. ogni 600 mm
ca. 600
ca. 750
ca. 900
≥ 300
ca. 900
Collegamento
con strisce di lastra Knauf
altezza ≥ 300 mm
spessore in funzione dell’intercapedine -hh ≤ 300 mm:
spessore: ≥ lastre Knauf 12,5 mm
h > 300 mm bis ≤ 500 mm:
spessore: ≥ lastre Knauf 20 mm
(in caso di collegamento a 2 strati:
spessore singola lastra ≥ 12,5 mm)
lungo l’intera altezza parete
con interasse ca. 900 mm
Lastre Knauf
Knauf Flächendicht
(barriera al vapore)
Knauf Flächendichtband
ad es. F221.de
Giunto in
ambiente umido,
vedi pag. 34
29
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Anschlussaan
Massivwand,
Wandverjüngung,
freistehendes
Wandende,
Ecken
Raccordo
parete
massiccia,
Riduzione/raccordo
a parete, Testata
parete
libera, Angoli
Esempio: rivestimento orizzontale
W116.ch-A1 Raccordo par. mass. W116.ch-D1 Riduzione/raccordo a parete W112.ch-END1 Testata parete libera
Lastre Knauf
Vite autofilettante TN o
vite universale FN Knauf
Profilo CW
Lastre Knauf
Lastre Knauf
Profilo UW
Profilo CW
Lastra di testa
se necessario paraspigoli
o nastro paraspigoli Alux
Lastra di
testa con bordi
smussati
(incollati)
Profilo CW
W112.ch-D1 Angolo
Diamant
Profilo UW
Profilo CW
a ≤ 250 mm
Uniflott
Lastre Knauf
Profilo CW
se necessario
paraspigoli o nastro
paraspigoli Alux
se necessario
paraspigoli o nastro
paraspigoli Alux
W112.ch-D3 Angolo – profilo angolare flessibile
Profilo angolare
flessibile
Uniflott +
nastro coprigiunto
Kurt
Profilo angolare
flessibile
≤a
Uniflott
Paraspigoli
a
≤
a = interasse montanti
Suggerimento per il montaggio: crimpare i profili angolari flessibili ai profili CW o UW
Profilo angolare
flessibile
Uniflott
Paraspigoli
≤a
Profilo CW
30
Vite Diamant XTN
o vite universale
FN Knauf
a ≤ 250 mm
Profilo CW
W112.ch-D2 Angolo – Profilo CW + profilo angolare flessibile
Profilo angolare
flessibile
Uniflott +
nastro coprigiunto
Kurt
Profilo CW
Interasse montanti
Uniflott
W115.ch-D1 Angolo
W11.de Pareti
Knauf autoportanti
W11.ch
Knauf
Wandanschlüsse
Raccordi
a parete
Sezioni orizzontali – Esempi – Misure in mm
W112.ch-A7 Raccordo a controparete per installazioni tecniche
W112.ch-A8 Raccordo ad intonaco a secco
Controparete per installazioni tecniche Knauf
(ad es. W628.ch tipo B)
Intonaco a secco Knauf
(ad es. W631.de)
Profilo CW
Profilo CW
Nastro biadesivo sigillante LDS
Soluzione di continuità fra le lastre con nastro
di guarnizione isolante perimetrale 12 mm
Vedi anche schede tecniche: W62.ch Contropareti per installazioni tecniche Knauf / W61.de Intonaco a secco e contropareti Knauf
W112.ch-A9 Raccordo scorrevole a parete massiccia
Profilo CW 50
Vite autofilettante LN 3,5x11,
a ≤ 500 mm
Profilo CW 75
a
≥
20
≥
a 20 a
a ≤ 20 mm
Riduzione/raccordo a parete – Protezione antincendio EI90 – Suggerimento
struttura secondo la variante 3 di pagina 20
Facciata con
proprietà ignifughe,
classificata EI90
Riduzione/raccordo
a parete, struttura
secondo la variante 3
delle pagine 20 e 21
≥
25
Parete
autoportante
EI90
Lana minerale S
W112.ch-A3 Raccordo scorrevole a elemento strutturale massiccio
Intonaco a secco Knauf
(W611.de)
Profilo CW 75
Lastre Knauf
Profilo CW 50
≥
≥
a 20 a 20 a
a ≤ 20 mm
Riduzione/raccordo a parete – Protezione antincendio EI30 – Suggerimento
struttura secondo la variante 3 di pagina 20
Facciata con
proprietà ignifughe,
classificata EI30
Riduzione/raccordo
a parete, struttura
secondo la variante 6
delle pagine 20 e 21
≥
25
Parete
autoportante
EI30
Lana minerale S
Raccordo a facciata/parete autoportante come da dettagli precedenti.
Raccordo a pavimento/soffitto e struttura della riduzione/raccordo a parete come da variante 3 (EI90) e variante 6 (EI30) delle pagine 20 e 21.
Strato isolante in lana minerale secondo SN EN 13162: S non combustibile; punto di fusione ≥ 1000 °C secondo DIN 4102-17; (ad es. Knauf Insulation TPE 12-2)
Ev. può essere necessario rivestire ulteriormente il giunto di raccordo (con profilo angolare, cornice angolare o simili)
Raccordo a facciata senza proprietà ignifughe su richiesta
31
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
T-Verbindungen
Raccordi
aT
Sezioni orizzontali - Esempi
W112.ch-C1 Raccordo a T con profilo CW
Se necessario un isolamento fonico > 50 dB
Diamant
Profilo UW
Lastre Knauf
Profilo CW
Mastice per
pareti divisorie
Lastre Knauf
Profilo CW
Mastice per
pareti divisorie
Vite Diamant XTN o
Vite Diamant XTN o
Uniflott
Uniflott
Profilo CW
Profilo CW
(ev. aggiuntivo)
Profilo CW (aggiuntivo)
Diamant
W112.ch-C5 Raccordo a T con Diamant
Strato isolante
Profilo CW
Lastre Knauf
Vite Diamant XTN o
Vite di fissaggio LG 35,
interasse ≥ 250 mm
Uniflott
Mastice per
pareti divisorie
Profilo CW
solo Diamant consentita
Profili CW (aggiuntivi)
W112.ch-C2 Raccordo a T con profilo angolare fless./profilo per angoli interni W112.ch-C3 Raccordo a T con tassello a espansione
Se necessario un isolamento fonico > 50 dB
Profilo UW
Lastre Knauf
Profilo UW
Diamant
Uniflott
Vite Diamant XTN
Profilo angolare flessibile 200
o
idoneo profilo per angoli interni
Profilo CW
Mastice per
pareti divisorie
Suggerimento per il montaggio:
crimpare i profili angolari flessibili ai profili UW
32
Su richiesta si forniscono altri tipi di raccordo e indicazioni sull'isolamento acustico normalizzato per trasmissione laterale
Tassello a espansione
Hartmut, a ≤ 1000 mm
Uniflott
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Bewegungsfugen
Giunti
di dilatazione
Sezioni orizzontali – Esempi – Misure in mm
W111.ch-BFU2 Giunto di dilatazione con apposito profilo
Profilo per giunto dilataz.,
ad es. Migua
Lastra Knauf
W112.ch-BFU2 Giunto di dilatazione
Profilo CW
Strato isolante
secondo necessità
Profilo CW
Paraspigoli se necessario
Lastre Knauf
a ≥a a
Misura secondo
necessità e profilo
min.
20 mm
a ≤ 30 mm
Interasse montanti
Strato isolante
secondo necessità
≥ 20
Lastra Knauf
Profilo CW 50
Profilo CW 75
a ≥ 20 a
L’accoppiamento rigido delle contropareti comporta
una riduzione localizzata dell'isolamento fonico
Suggerimento in caso di intercapedine pari a 50 mm
a ≤ 20 mm
Profilo UD
a ≤ 500 mm
Profilo CW 50
spessore totale 50 mm
incollate e fissate con
viti gesso/gesso
≥
≥
a 20 a 20 a
Profilo CW 50
a ≤ 500 mm
≥
≥
a 20 a 20 a
a ≤ 20 mm
Lastre Knauf
Profilo UW 50
Paraspigoli se necessario
Profilo CW 75
a ≤ 20 mm
Pezzo di nastro di
guarnizione isolante adesivo
≥
≥
a 20 a 20 a
a ≤ 20 mm
33
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Bodenanschlüsse,
Deckenanschluss
Raccordi
a pavimento,
Raccordi a soffitto
Sezioni verticali – Esempi – Misure in mm
W111.ch-VU2 Raccordo a pavimento (sottofondo a secco)
W112.ch-VU2 Raccordo a pavimento (massetto fluido)
Profilo CW
Lastre Knauf
Profilo CW
Lastra Knauf
Profilo UW
Mastice per
pareti divisorie
Uniflott
Sottofondo a secco Knauf
ad es. Brio 18 EPS (F127.de)
W112.ch-VU3 Raccordo a pavimento – zoccolo incassato
Viti universali Knauf FN
d1
di spessore pari al rivestimento
Profilo UW
Materiale isolante
non combustibile
Ad es. lana minerale
ad es. soletta in
calcestruzzo
W111.ch-VU4 Raccordo a pavimento (solaio con travatura in legno)
d2
d1+d2
Nastro di guarnizione isolante
perimetrale in lana minerale Knauf
(punto di fusione ≥ 1000 °C)
ad es. massetto fluido Knauf
Lastre Knauf
≥ 25
Lastra Knauf
Massetto fluido Knauf
Profilo UW
Mastice per
pareti divisorie
Uniflott
Vite di fissaggio Knauf LG
Il massetto continuo riduce l'isolamento fonico
Profilo CW
ad es.
Zoccolo igienico
in alluminio
Fugenfüller Leicht
Strisce di lastra Knauf di
spessore pari al rivestimento
ad es. soletta in
calcestruzzo
Raccordo a parete in ambiente umido
ad es. W116.ch
senza scala
Drystar-Board
Colla Flex extra Knauf 1)
Flächendicht Knauf
Impermeabilizzazione perimetrale,
Flächendichtband Knauf
Materiale espanso di riempimento
Sigillatura giunti, Sanitär Silicon Knauf 1)
Flächendicht Knauf
Massetto fluido Knauf
Raccordo a solaio con travi in legno / Sistema per sottotetto
senza scala
Esecuzione come
da scheda di dettaglio
D61.de
1) Prodotti per l'edilizia Knauf
Rispettare gli interassi ridotti massimi consentiti per gli accessori di fissaggio (come da tabelle dei rispettivi sistemi)
34
Vedi anche scheda tecnica F12.de Sottofondo a secco Knauf / Brochure F20.de Sistemi per pavimenti Knauf – progettazione e tecniche di lavorazione /
Scheda tecnica K435.de Flächendicht Knauf / Scheda di dettaglio D61.de Sistemi per sottotetti Knauf
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Deckenanschlüsse
Raccordi
a soffitto
Particolaria scala 1:5
Sezioni verticali – Esempi – Misure in mm
W111.ch-VO2 Raccordo scorrevole a soffitto - con controsoffitti
W112.ch-VO3 Raccordo scorrevole a soffitto
≥
20
min.
20 mm
≥a
≥
20
Stucco Knauf
Viti applicabili solo nella zona
montante intermedia
Sigillatura ad elasticità permanente
Profilo CW
Lastre Knauf
a
≥ 20
a
a ≤ 20 mm
Controsoffitto Knauf
(ad es. D113.ch)
In caso di Rw richiesto per la parete divisoria > 45 dB: realizzare un giunto
Diminuzione dell'isolamento fonico di ca. 3 dB
scorrevole a soffitto simile al particolare W112.ch-VO2 o applicare al controsoffitto
ad es. uno strato isolante in lana minerale per aumentarne l'isolamento fonico
Stucco Knauf
Sigillatura ad elasticità permanente
Strisce di lastre Knauf
(altezza in funzione della freccia
d’inflessione del soffitto)
Profilo UW
Accessorio di fissaggio idoneo
Lastre Knauf
(non avvitarle al profilo UW)
Profilo CW
a
≥
20
Paraspigoli
se necessario
a+5 b
a
≥
20
a+5 b
a
W116.ch-VO2 Raccordo scorrevole a soffitto 1)
a
Sigillatura ad elasticità
permanente
(altezza in funzione della
freccia d’inflessione del
soffitto)
Osservare i dati della tabella
1) Dati per raccordi scorrevoli a soffitto
Sistema Knauf
senza
protezione
antincendio
a
b
mm
mm
con
protezione
antincendio
a
b
mm
mm
W111.ch monostrato
≤ 20
≥ 20
≤ 20
≥ 20
W115.ch a due strati
≤ 20
≥ 20
≤ 20
≥ 20
W116.ch monostrato
≤ 20
≥ 20
–
–
≤ 30
≥ 10
≤ 20
≥ 20
W113.ch a tre strati
≤ 30
≥ 10
≤ 20
≥ 20
≤ 30
≥ 10
≤ 20
≥ 20
a+5 b
a
≥
20
a
Sigillatura ad elasticità
permanente
(altezza in funzione della
freccia d’inflessione del
soffitto)
Vedi anche scheda tecnica D11.de Controsoffitti Knauf
Altezza
parete
consentita
max.
m
6,50
■ Osservare le altezze parete consentite dal sistema di pareti
(vedi pagg. 9, 11, 13, 15, 16, 18)
■ Per frecce d’inflessione del soffitto maggiori / altezze parete superiori
rivolgersi a Knauf
35
W11.ch
Pareti Metallständerwände
autoportanti Knauf
W11.de Knauf
Deckenanschlüsse
Raccordi
a soffitto
Particolaria scala 1:5
Sezioni verticali – Esempi
W112.ch-VO5 Raccordo a soffitto in lamiera trapezoidale
W112.ch-VO4 Raccordo a controsoffitto
Struttura in lamiera trapezoidale ignifuga con rivestimento
continuo (ad es. sistema Knauf K217.de)
altezza parete consentita: ≤ 4 m (superiori su richiesta)
Controventatura diagonale
con fascetta forata in
corrispondenza dei pendini
Controsoffitto Knauf
ad es. D113.de
Profilo UW
Tassello a espansione,
a ≤ 500 mm
Profilo UW
Vite universale Knauf FN 1)
Evitare l’avvitatura al profilo UW
Lastre Knauf
Rinforzo orizzontale mediante controventatura diagonale
(ad es. fascetta forata, profilo CD)
W112.ch-VO6 Raccordo a controsoffitto
1) Per lamiera trapezoidale di spessore: t ≥ 1,0 mm, preforare con punta Ø 2,0 mm
t ≥ 1,5 mm, preforare con punta Ø 3,0 mm
t ≥ 2,0 mm, accessorio di fissaggio omologato
W112.ch-VO7 Raccordo al rivestimento della trave in acciaio
altezza parete consentita: ≤ 4 m (superiori su richiesta)
Controsoffitto con propria classe di resistenza
al fuoco, carico d’incendio dal basso
ad es. controsoffitto Knauf D112.de
Rivestimento della trave ignifugo
(esecuzione secondo scheda tecnica Knauf K25.ch)
Profilo CD
Avvitare al
profilo CD un
raccordo a croce
per lato
Profilo UW
Vite universale Knauf FN
al profilo UW
Lastre Knauf
Profilo metallico UK
fissato meccanicamente
al profilo in acciaio
al profilo UW
Rinforzo orizzontale mediante trasmissione
del carico tramite il soffitto alle pareti adiacenti
(è richiesto il raccordo portante del soffitto)
36
Vedi anche schede tecniche: D11.de Controsoffitti Knauf / K217.de Sistemi in lamiera trapezoidale con Fireboard /
Knauf / K25.ch Rivestimenti Firebord di travi e montanti
Profilo UW
Vite universale Knauf FN
Lastre Knauf
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Türöffnungen
Vani
porta
Vani porta – Sottostrutture in metallo
Schema
Variante CW
Altezza parete
≤ 2,60 m
Luce di passaggio ≤ 0,90 m
Peso anta
≤ 25 kg
Variante UA
Altezza parete
sec. sistema Knauf
Luce di passaggio sec. tabella
Peso anta
sec. tabella
Giunto scorrevole a soffitto
Possibile con variante UA o CW
Angolare
«superiore»
di fissaggio
montante porta
Fissaggio con
tasselli in
dotazione
Angolare
«superiore»
di fissaggio
montante porta
Fissaggio con
tasselli in
dotazione
Profilo UW
Profilo UW
Profilo CW
Profilo UA 2 mm
preferibilmente a
tutta altezza
(non giuntato)
Angolare
«inferiore»
di fissaggio
montante porta
Fissaggio con
tasselli in dotazione
Angolare
«inferiore»
di fissaggio
montante porta
Fissaggio con
tasselli in dotazione
Alternativa: angolari di chiusura Knauf per profili UA
Sottostruttura vano porta
Rivestimento lato parete 1
Angolare «superiore»
di fissaggio montante
porta
Fissaggio ad es. con
tasselli a percussione
Knauf "L" 8/100
Profilo UA 2 mm
o
Profilo CW
Per frecce d’inflessione del soffitto fino a 20 mm
Rivestimento lato parete 2
ca. 150 mm
ca. 150 mm
Evitare i giunti fra lastre in corrispondenza dei montanti porta o lungo la verticale dei montanti intermedi
Pesi anta porta max.
Angolare di fissaggio
montante porta Knauf
Larghezza anta
Variante CW
Profili CW
Variante UA
UA 50
UA 75
UA 100
UA 125
UA 150
≤ 900 mm
≤ 25 kg
≤ 50 kg
≤ 75 kg
≤ 100 kg
≤ 125 kg
≤ 150 kg
per profili CW e UA 50,
75 o 100
≤ 1000 mm
–
≤ 50 kg
≤ 75 kg
≤ 100 kg
≤ 125 kg
≤ 150 kg
Set composto da:
≤ 1200 mm
–
≤ 40 kg
≤ 60 kg
≤ 80 kg
≤ 100 kg
≤ 120 kg
≤ 1500 mm
–
≤ 35 kg
≤ 50 kg
≤ 65 kg
≤ 80 kg
≤ 95 kg
■Ante di peso superiore su richiesta
■ Suggerimento: nelle pareti a orditura metallica doppia, realizzare i vani porta con profili UA
■ In caso di pareti con profili 125 o 150:
▪ per motivi strutturali, i montanti porta sono realizzabili solo nella
variante UA con angolo di chiusura Knauf per UA 100
4 angolari + 10 tasselli
Angolare di chiusura Knauf
per profili UA 50, 75 o
100 / 125 / 150
Set composto da:
4 angolari + 8 tasselli + 8 viti a testa tonda
con quadro sottotesta (con dado e rosetta)
37
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Türöffnungen,
Wandöffnungen
Vani
porta, Aperture
nelle pareti
Sezioni orizzontali – Esempi
W112.ch-E2 Vano porta con profilo CW
Luce muratura grezza
W113.ch-E1 Vano porta con profilo UA
Lastre Knauf
Vite autofilettante TB
Lastre Knauf
Profilo UW
Angolare di fissaggio montante porta
Profilo CW come montante porta
Profilo UW
Profilo UA come montante porta
Lastre Knauf
Lastre Knauf
In caso di
raccordo centrale
al telaio fisso,
aggiungere ev.
una fascia in
lamiera
Strisce di
lastra
continue
lungo l’intera
altezza porta
Nastro di
guarnizione
isolante
continuo
Profilo UW
Profilo UW
Osservare inoltre le indicazioni del serramentista (ad es. omologazione, protezione antincendio, ulteriori accorgimenti strutturali, ecc.)
Vedi anche brochure W496.de Sistema scorrevole Pocket Kit Knauf
Aperture max. nelle pareti autoportanti
Schema
Profili CW con funzione di spalletta
Profili UA con funzione di spalletta
Profilo UW
a
a
a
a
Profilo UA
a
a
a
a
a
Interasse montanti
Parete chiusa
38
b ≤ 3a
Apertura
nessun limite
di altezza parete
a
a
a
a
a
Profilo UA
≥ b
≥ b
b ≤ 5a
≥ b
Parete chiusa
Parete chiusa
Apertura
fino a 3a: nessun limite di altezza parete
fino a 4a: altezza parete ≤ 6,50 m
fino a 5a: altezza parete ≤ 4,00 m
Parete chiusa
■ Interasse montanti ≤ 625 mm
■ Osservare le altezze parete consentite per i diversi sistemi di pareti
■ Per larghezze vano maggiori / altezze parete superiori rivolgersi a Knauf
■ Per l’incasso della porta osservare le relative condizioni di incasso
a
Interasse montanti
Profilo CW
≥ b
a
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
Gebogene
mit Knauf
SinusKnauf
Pareti
curveWände
con profilo
UW Wave
Raggi di curvatura lastre Knauf
≥ 1000
≥ 300
9,5 GKB
≥ 2000
≥ 500
12,5 GKB / GKF
≥ 2750
≥ 1000
12,5 Diamant
≥ 2750
≥ 1000
Arco convesso – esterno
to
la
re
la
d
r
a compa
o d to a vi s t t a
ta
la
r
t
6,5 (Lastra)
Arco concavo – interno
d
da
re
Raggio di curvatura r in direzione longitudinale
Curvatura a secco
Curvatura a umido
mm
mm
Spessore lastre
d
mm
compa
tt
a
la
t o a v ista
■ Per la curvatura di altre lastre Knauf / altri raggi di curvatura rivolgersi a Knauf
■ Per le esecuzioni antincendio rivolgersi a Knauf
Istruzioni per la curvatura delle lastre Knauf
■ Curvatura solo in direzione longitudinale
■ Curvatura a secco
1. Piegare lentamente la lastra Knauf sui montanti.
È consigliata la curvatura preliminare su una sagoma.
2. Con viti autofilettanti, fissare progressivamente la lastra seguendo
l’andamento della curva.
■ Curvatura a umido
1. Collocare la lastra Knauf tagliata a misura, con il lato da compattare
verso l’alto e con una sporgenza laterale su una griglia in profili o una
struttura simile (per consentire lo scolo dell’acqua in eccesso).
2. Con un rullo ad aghi perforare la lastra longitudinalmente e
trasversalmente.
3. Inumidire con spruzzatore o rullo per pittura, lasciare riposare per
alcuni minuti e ripetere l’operazione più volte finché la lastra non è
satura e l’acqua in eccesso comincia a scolare.
4. Appoggiare la lastra su una sagoma prefabbricata, piegarla,
fissarla con nastro adesivo e lasciare asciugare.
Per lastre impregnate:
considerare tempi di curvatura maggiori dovuti all'idrofobizzazione.
Lunghezza da stendere
in direzione longitudinale
Schema
Sagoma
Lastra Knauf curvata
Piastra tagliata a misura
d ≥ 12,5 mm
ad es. listello
per fissare la
lastra curvata
Sagoma
Istruzioni di montaggio
Squadretta o profilo
per appoggio lastra
Sezioni orizzontali – Esempi
W111.ch-SO2 Parete curva
■ Inserire i profili CW nei profili UW Wave Knauf
■ Interasse profili CW: ≤ 312,5 mm (raggio esterno)
■ Interasse accessori di fissaggio Knauf: ≤ 300 mm
■ Rivestimento orizzontale
Profilo UW
Profilo UW Wave Knauf:
▪ Disponibile nelle larghezze 50, 75 e 100 mm; Lunghezza 3000 mm.
▪ La curvatura desiderata può essere modellata in ogni punto.
Profilo CW
▪ Raggi possibili
Wave Raggio esterno
50
≥ 300 mm
75
≥ 400 mm
100
≥ 500 mm
Profilo UW Wave Knauf
Lastra Knauf curvata
Uniflott + Fugendeckstreifen Kurt
Profilo UW
Accessorio di fissaggio ad es.
tassello a percussione Knauf
39
W11.ch
Knauf
W11.de Pareti
Knauf autoportanti
W111.de // W112.ch
W112.de –- senza
ohne Deckenanschluss
W111.ch
raccordo a soffitto
Profilo UA
Vista
Schema
Larghezza parete max. consentita
Einbaubereich 1
Spessore lamiera 2 mm
Rivestimento
≥ 12,5 mm
m
Rivestimento
≥ 2x 12,5 mm
m
UA 50
3,00
4,00
UA 75
4,50
5,50
UA 100
5,00
6,50
■ Per larghezze parete maggiori rivolgersi a Knauf
Particolare «A»
Profilo UW
■ Altezza parete consentita: ≤ 4 m
(per altezze superiori rivolgersi a Knauf)
■ I profili UA non possono essere giuntati
■ Queste pareti non soddisfano i requisiti antincendio
e di isolamento fonico
Lastra Knauf
Profilo UW
Profilo UA
Profilo UW
Particolare «B»
Aaltezza parete
Larghezza parete = luce profilo UA
Profilo CW
Larghezza parete
■ Vani porta / aperture nella parete su richiesta
Schema
Parete autoportante senza raccordo a soffitto
W111.ch / W112.ch
Particolare «B»
Lastre Knauf
Profilo UW
Aaltezza parete ≤ 4 m
Profilo UW
Profilo UA
Profilo UW
Vite autofilettante 1)
TEKS 4,8x16
Profilo UW nel punto di
raccordo a parete
Lastre Knauf
Tassello a percussione
Knauf
Profilo UA
Profilo UW
Profilo CW
(montante)
Particolare «A»
Profilo UW
Profilo UA
Vite autofilettante 1)
LB 3,5x9,5
Profilo UW
Angolo di chiusura per profili UA
▪ Fissaggio al profilo UA:
2 viti a testa tonda con quadro sottotesta M8
▪ Fissaggio a parete massiccia:
accessorio di fissaggio idoneo, carico ammesso complessivo:
UA 50:
≥ 1 kN
UA 75 / UA 100:
≥ 2 kN
Profilo UW nel punto di raccordo a parete
Giunto a pavimento
secondo W111.ch / W112.ch
40
1) Interasse accessori di fissaggio secondo i valori indicati nelle tabelle di pagg. 9 + 11
per le viti universali FN Knauf
Carichi applicabili
Quadri e oggetti leggeri
Fino a 15 kg – ganci
Fino a 24 kg viti di fissaggio Knauf LG
Spessore
rivestimento
Portata max. ganci
fino a 5 kg
fino a 10 kg
fino a 15 kg
Viti di
fissaggio
Portata max. viti
mm
12,5
LG 25
Knauf
GKB
mm
Knauf
GKF
mm
Diamant
mm
8
10
12
15
LG 25
10
12
15
2x 12,5
LG 35
16
20
24
Lunghezza min. viti:
spessore rivestimento + spessore oggetto da fissare
Fino a 65 kg – tasselli a espansione
per l’ancoraggio di mensole e pensili fino a 0,4 kN/m a 0,7 kN/m
Spessore Portata max. tasselli
Tasselli a espan- Tasselli a espanrivestisione in metallo
sione in plastica
mento
vite
Ø
M5 o M6
8 mm o 10 mm
1)
Fino a 1,0 kN/m o 1,5 kN/m – rinforzi in legno o gessofibra /
telaio di supporto
Per mensole e pensili da oltre 0,4 kN/m o 0,7 kN/m a 1,0 kN/m o 1,5 kN/m
per lunghezza parete (ad es. scaldabagno, WC o lavabo sospeso) occorre
prevedere rinforzi 1) o telai di supporto 2) nella sottostruttura
Vite
Hartmut
vite
M5
Esempi:
►► Rinforzo in legno Knauf W213.ch fino a
1,0 kN/m in combinazione con profili CW
1)
Diamant Lastre
Knauf
kg
kg
Diamant Lastre
Knauf
kg
kg
Diamant
mm
Lastre
Knauf
kg
12,5
25
30
30
35
35
40
15 / 18
30
35
35
40
40
45
2x 12,5
40
45
50
55
55
60
≥ 2x 15
45
50
55
60
60
65
►► Telaio di supporto Knauf W228.ch
(profilo UA) - a tutta altezza,
zad es. per il fissaggio a parete di
scaldabagno e lavagne fino a 1,5 kN/m
kg
►► Vedi scheda tecnica Knauf W21.ch
1)ad es. tasselli universali Tox, Fischer, Molly o equivalenti
1)Per tutti i tipi di pareti e contropareti
2)In combinazione con i sistemi W112.ch, W113.ch, W116.ch
Carichi superiori per mensole e pensili su richiesta
Tipo e applicazione degli accessori di fissaggio
Mensole e pensili (Osservare le indicazioni a pag. 42)
■■ Ganci:
▪▪ oggetti leggeri: ad es. quadri
▪▪ solo carico di strappo fino a 15 kg
■■ Viti di fissaggio Knauf LG:
▪▪ oggetti leggeri: ad es. ferramenta antiribaltamento per scaffalature
▪▪ carico di trazione o strappo fino a 24 kg
■■ Tasselli a espansione:
▪▪ carichi maggiori: ad es. maniglioni
▪▪ mensole e pensili
▪▪ carico combinato di trazione e strappo fino a 65 kg
■■ Secondo la norma DIN 18183, le pareti autoportanti possono sopportare
carichi quali televisore, mobili pensili, mensole, applicati in qualsiasi punto, nel rispetto delle indicazioni a pag. 42.
■■ Tenere conto del braccio di leva (altezza pensile ≥ 300 mm) e
dell’eccentricità (300 mm con profondità pensile ≤ 600 mm).
■■ Il fissaggio di carichi quali mensole e pensili deve avvenire con almeno
2 tasselli a espansione in plastica o metallo, ad es. tasselli ad espansione
Hartmut Knauf
■■ Determinare il numero minimo di tasselli sulla base del peso del pensile
e della portata del tipo di tasselli scelto, in funzione dello spessore del
rivestimento (vedi esempi di calcolo pag. 42).
■■ Interasse tasselli secondo DIN 18183: ≥ 75 mm
(Suggerimento: ≥ 200 mm)
Altezza pensile
≥ 300 mm
Pensile:
Eccentricità
≤ 300 mm
Allo strato di rivestimento esterno è consentito graffare:
solo gli strati di lastre avvitati ai fini della diminuzione del carico.
Pro
fo
≤ 6 pen ndità
00 sile
mm
a pensile
Larghezz
m
0
2
≤1 0m
41
Mensole e pensili DIN 4103-1 e DIN 18183-1
Mensole e pensili (Osservare le indicazioni a pag. 41)
Fino a 0,4 kN/m (40 kg/m) per lunghezza parete: spessore rivestimento < 15 mm Diamant / < 18 mm lastre Knauf
Peso pensile max. consentito (kg) secondo la tabella
Profondità
Larghezza
pensile
pensile
mm
mm
100
200
300
400
500
600
400
31
28
25
22
19
16
600
46,5
42
37,5
33
28,5
24
800
62
56
50
44
38
32
1000
77,5
70
62,5
55
47,5
40
1200
93
84
75
66
57
48
Peso pensile max. consentito (kg) secondo il grafico
Peso pensile max. consentito
Larghezza pensile
kg
o
In caso di valori intermedi considerare quello meno favorevole o consultare
il grafico
100
90
80
70
60
50
40
30
20
10
3
2
mm
1200
1000
800
600
400
1
mm 100 200 300
Profondità pensile
400
500
600
Fino a 0,7 kN/m (70 kg/m) per lunghezza parete: spessore rivestimento ≥ 15 mm Diamant / ≥ 18 mm lastre Knauf
Peso pensile max. consentito (kg) secondo la tabella
Profondità
Larghezza
pensile
pensile
mm
mm
100
200
300
400
500
600
kg
400
43
40
37
34
31
28
600
64,5
60
55,5
51
46,5
42
800
86
80
74
68
62
56
1000
107,5
100
92,5
85
77,5
70
1200
129
120
111
102
93
84
120
110
100
90
80
70
65
60
50
40
30
20
10
Peso pensile max. consentito (kg) secondo il grafico
Peso pensile max. consentito
In caso di valori intermedi considerare quello meno favorevole o consultare
il grafico
Sistema W115.ch:
In caso di utilizzo di pareti di altezza secondo DIN 18183-1 è possibile
applicare mensole e pensili solo fino a 0,4 kN/m.
o
Larghezza pensile
mm
1200
3
2
1000
800
600
400
1
mm 100 200 300 400 450 500 600
Profondità pensile
Esempi di calcolo – Determinazione del peso pensile consentito e del numero minimo di tasselli necessari (sempre ≥ 2)
Secondo la tabella:
■■ 0,4 kN/m
■■ profondità pensile 400 mm, larghezza pensile 1000 mm
■■ spessore rivestimento 12,5 mm, tasselli a espansione in plastica
peso pensile max.:
portata tasselli max:
n. tasselli richiesti: 55 kg: 25 kg = 2,2
sono necessari almeno 3 tasselli
55 kg
25 kg
(vedi tabella sopra)
(vedi tabella a pag. 41)
Secondo il grafico:
42
■■ 0,7 kN/m
■■ profondità pensile 450 mm, larghezza pensile 800 mm
■■ per profondità pensile 450 mm 1 spostarsi verticalmente verso l’alto
fino alla linea della larghezza pensile 800 mm 2 , e da questo punto di
intersezione, spostarsi orizzontalmente verso sinistra - risultato 3 :
■■ spessore rivestimento 2x 12,5 mm, Vite Hartmut
peso pensile max.:
portata tasselli max:
n. tasselli richiesti: 65 kg: 55 kg = 1,18
sono necessari almeno 2 tasselli
65 kg
55 kg
(vedi grafico sopra)
(vedi tabella a pag. 41)
Fabbisogno di materiale per gli esempi forniti
Fabbisogno di materiale per m² di parete (al netto di sfridi e scarti)
2,75 m
■■ Le quantità si riferiscono a una parete delle seguenti dimensioni: H = 2,75 m; L = 4,00 m; A = 11,00 m2
■■ s. n. = secondo necessità
■■ Valori in assenza di requisiti fisico-costruttivi specifici
Unità di misura
4,00 m
Denominazione
Quantità media
W111.ch
W112.ch
Diamant
Lastra
Diamant
2x 12,5 mm massiccia
15 mm
25 mm
+
Diamant
12,5 mm
Profilo UW Knauf; ad es. UW 50
m
0,7
0,7
0,7
0,7
1,4
1,4
Profilo CW Knauf; ad es. CW 50
m
2,0
2,0
2,0
2,0
4,0
4,0
Pezzi di nastro di guarnizione Knauf 70/3,2 mm;
(lunghezza 100 mm)
m
–
–
–
–
0,5
–
Strisce di lastra Knauf; ad es. Diamant 12,5 mm
m2
–
–
–
–
–
0,1
Fissaggio strisce di lastra; ad es. Vite Diamant XTN
St
–
–
–
–
–
7
mastice per pareti divisorie Knauf (cartuccia 310 ml)
St
0,6
0,6
0,6
0,6
1,1
1,1
Nastro di guarnizione Knauf; ad es. 50/3,2 mm
m
1,2
1,2
1,2
1,2
2,4
2,4
Accessori di fissaggio Knauf;
ad es. tasselli a percussione Knauf «K» 6/35
St
1,6
1,6
1,6
1,6
3,2
3,2
Strato isolante spessore 2)
m2
s. n.
s. n.
s. n.
s. n.
s. n.
s. n.
Lastra antincendio Piano Knauf; 12,5 mm
m2
–
–
–
6
–
–
Lastra massiccia; 25 mm
m2
–
–
2
–
–
–
Diamant; 12,5 mm o 15 mm
m2
2
4
2
–
4
4
W113.ch
Lastra
antincendio Piano
Knauf
W115.ch
W116.ch
Diamant
Diamant
2x 12,5 mm 2x 12,5 mm
3x 12,5 mm
Sottostruttura 1)
o
Lastre
Knauf 2)
Avvitatura (fissaggio delle lastre - per gli accessori di fissaggio vedi pag. 5)
1° strato
St
30
14
20
14
14
14
2° strato
St
–
30
30
18
30
30
3° strato
St
–
–
–
30
–
–
Stuccatura Knauf; ad es. Uniflott
kg
0,5
0,8
1,1
1,0
0,8
0,8
Nastro coprigiunto Kurt (bordi di testa)
m
s. n.
s. n.
s. n.
s. n.
s. n.
s. n.
Trenn-Fix, altezza 65 mm, autoadesivo
m
1,8
1,8
1,8
1,8
1,8
1,8
Paraspigoli Knauf; ad es. profilo paraspigoli 23/13
m
s. n.
s. n.
s. n.
s. n.
s. n.
s. n.
Stuccatura (ad es. livello qualitativo Q2) - vedi anche pag. 44
1)In alternativa è possibile utilizzare profili di dimensioni diverse (osservare le indicazioni dei singoli sistemi di pareti)
2)Considerare protezione antincendio/ isolamento fonico
■■ In caso di rivestimento Fireboard: sempre stucco Fireboard Knauf + nastro coprigiunto in fibra di vetro Knauf (bordi longitudinali e di testa)
43
Stuccatura, Finiture e rivestimenti
Stuccatura
Qualità delle finiture superficiali
■■ Eseguire la stuccatura delle lastre in gesso
assicurando il livello qualitativo richiesto (da
Q1 a Q4) secondo la nota tecnica dell’ASIPG
(Associazione svizzera imprenditori pittori e
gessatori) «Qualità delle superfici di sistemi di
lastre chiusi e tolleranze di misura nelle
costruzioni a secco».
■■ Nel caso delle lastre Fireboard, per l’applicazione
diretta di finiture superficiali o rivestimenti, oltre
alla stuccatura dei giunti è necessaria una
rasatura dell’intera superficie con stucco
Fireboard Knauf.
Materiali per stuccatura
Materiali idonei per la stuccatura dei giunti:
■■ Uniflott: per stuccatura manualesenza senza
nastro coprigiunto in corrispondenza dei giunti
longitudinali
■■ Uniflott impregnato: per stuccatura a mano di
lastre impregnate (verdi) senza nastro coprigiunto in corrispondenza dei giunti longitudinali, idrorepellente, di colore verde, in tinta con
le lastre
■■ Fugenfüller Leicht: per stuccatura a mano con
nastro coprigiunto Kurt Knauf
■■ Stucco Fireboard: stuccatura manuale delle
lastre Fireboard con nastro coprigiunto in fibra
di vetro
Stucco di finitura per ottenere la qualità della
finitura superficiale richiesta:
■■ Q2/Q3/Q4 lavorazione manuale e lavorazione
meccanica Uniflott Finish
■■ Stucco Fireboard per la rasatura completa di
lastre Fireboard.
Giunti fra lastre
■■ In caso di rivestimento multistrato, riempire
con stucco i giunti degli strati interni e stuccare i giunti di quello esterno. Il riempimento dei
giunti degli strati di rivestimento non a vista è
necessario per garantire le proprietà ignifughe,
acustiche e statiche!
■■ Raccomandazione: anche in caso di utilizzo
di Uniflott, utilizzare il nastro coprigiunto Kurt
Knauf per stuccare i giunti di testa, i giunti
dei bordi tagliati e i giunti misti (ad es. lastra
HRAK + bordo tagliato) degli strati di rivestimento a vista.
■■ Stuccare le viti a vista.
■■ Dopo l’asciugatura dello stucco, rasare le
superfici a vista secondo necessità.
Giunti di raccordo
■■ Utilizzare nastro Trenn-Fix o nastro coprigiunto
Kurt per eseguire i giunti di raccordo agli elementi strutturali adiacenti costruiti a secco
(soffitto/parete), tenendo conto delle condizioni
e dei requisiti di resistenza alla formazione
di crepe.
■■ Osservare la nota tecnica dell’ASIPG
«Condizioni generali per l’esecuzione di opere
di edilizia a secco».
■■ Eseguire i giunti di raccordo a strutture in
muratura massiccia con nastro Trenn-Fix.
■■ In caso di requisiti antincendio, riempire
constucco i giunti di raccordo degli strati
inferiori; solo in caso di requisiti di isolamento
acustico, utilizzare un sigillante a base acrilica
o il mastice per pareti divisorie.
Temperatura di lavorazione/ condizioni
climatiche
■■ La stuccatura può avvenire solo quando le
lastre Knauf non sono più soggette a ritiro o
dilatazione significativi, imputabili ad esempio
a variazioni di umidità o temperatura.
■■ Per la stuccatura la temperatura dell’ambiente
circostante e quella del fondo non devono
essere inferiori a +10 °C ca.
■■ In caso di pavimentazione in asfalto colato,
cemento o massetto fluido, procedere alla
stuccatura solo dopo la posa della pavimentazione.
■■ Osservare la nota tecnica dell’ASIPG
«Condizioni generali per l’esecuzione di
opere di edilizia a secco».
Finiture superficiali e rivestimenti
Per l’applicazione diretta di una finitura o tappezzeria, la superficie deve essere del livello
qualitativo minimo Q2 e, nel caso delle lastre
Fireboard, rasare con stucco Fireboard.
Trattamento preliminare
Prima della finitura o del rivestimento (tappezzeria) verificare che la superficie stuccata sia priva
di polvere e trattare le lastre in gesso applicando
una mano di fondo conformemente alla nota
tecnica dell’ASIPG «Trattamento preliminare del
fondo di superfici composte da lastre di gesso».
Scegliere il tipo di fondo in funzione del tipo di
pittura / finitura / rivestimento da applicare.
Per regolarizzare il diverso grado di assorbimento
delle superfici, utilizzare fondi Knauf come ad es.
Tiefengrund / Spezialgrund.
Nel caso della tappezzeria è consigliabile
applicare un fondo specifico che faciliti il distacco
della tappezzeria in caso di futura sostituzione.
In caso di piastrellatura di superfici esposte a
spruzzi d’acqua è necessario applicare un fondo
impermeabilizzante quale Flächendicht Knauf.
Finiture e rivestimenti idonei
Sulle lastre Knauf è possibile applicare le finiture
i rivestimenti seguenti:
) Tel. 058 775 88 00
www.knauf.ch
@ [email protected]
W11.ch/ital./10.16
■■ Tappezzerie
▪▪ tappezzerie in carta, tessuto non tessuto,
tessuto e materiali sintetici;
È possibile utilizzare solo collanti a base di
metilcellulosa secondo la nota tecnica n. 16
«Direttive tecniche per lavori di tappezzeria
e incollaggio» emessa dal Bundesausschuss Farbe und Sachwertschutz (Commissione federale Vernici e protezione dei
beni).
■■ Rivestimenti ceramicie
▪▪ Spessore minimo del rivestimento 18 mm
(Diamant: 15 mm) con interasse montanti
625 mm;
▪▪ in caso di spessore del rivestimento inferiore (min. 12,5) ridurre l’interasse montanti a
max. 417 mm.
■■ Intonaci:
▪▪ Malte per intonaco civile Knauf (ad es.
Noblo, intonaco a spruzzo Diamant,
Rotkalk Filz)
▪▪ Stuccatura dell’intera superficie (ad es.
Uniflott Finish Knauf).
L’intonaco può essere applicato solo previa
stuccatura con nastro coprigiunto Kurt.
■■ Pitture
▪▪ Pitture a dispersione Knauf (ad es. Intol
E.L.F., Malerweiss E.L.F. Knauf),
▪▪ Pitture con effetto policromatico,
▪▪ Pitture a dispersione a base di silicato con
idoneo trattamento di fondo.
Rivestimenti non idonei:
■■ Rivestimenti alcalini come pitture a calce, a
base di vetro solubile e ai silicati.
Indicazioni
Dopo l’applicazione della tappezzeria o dell’intonaco, lasciare asciugare a lungo garantendo
un’idonea aerazione.
Le superfici in cartongesso rimaste esposte alla
luce senza protezione, dopo l’applicazione del
rivestimento, possono subire un ingiallimento.
Pertanto è consigliabile provare la pittura in punti
diversi delle lastre, comprese le zone stuccate.
L’unico modo certo per impedire l’eventuale
affioramento di sostanze ingiallenti è l’applicazione di un apposito fondo, ad esempio il fondo
isolante Aton Knauf per intonaci o Atonol Knauf
per pitture.
■■ Le pitture e finiture tradizionali e le barriere di
vapore di spessore fino a ca. 0,5 mm nonché
i rivestimenti (ad eccezione della lamiera
d’acciaio) non influiscono sulla classificazione
delle proprietà ignifughe dei sistemi per pareti a orditura metallica Knauf.
Le proprietà costruttive, statiche e fisichedei sistemi Knauf si possono ottenere solo se è assicurato l'uso esclusivo dei componenti Knauf
del sistema o di prodotti consigliati da Knauf.
Knauf AG, Kägenstrasse 17, 4153 Reinach BL, Tel.: 058 775 88 00, Fax: 058 775 88 01
Con riserva di modifiche tecniche. È sempre valida l'edizione attuale. La nostra garanzia si riferisce esclusivamente all'impiego del nostro materiale in condizioni perfette. Le proprietà costruttive, statiche e fisico-costruttive
dei sistemi Knauf possono essere garantite esclusivamente con l'impiego di componenti di sistema originali o con prodotti consigliati espressamente da Knauf. I dati relativi a consumo, quantità ed esecuzione sono empirici
e in caso di condizioni diverse non possono essere applicati tal quali. Tutti i diritti sono riservati. Modifiche, ristampe e riproduzioni fotomeccaniche ed elettroniche, anche se parziali devono essere esplicitamente autorizzati
dalla Knauf AG, Kägenstrasse 17, CH-4153 Reinach.

W11.ch Pareti autoportanti Knauf

Transcript

Documenti analoghi

Palazzo Mantegazza Lugano Paradiso

Dati del prodotto

Scheda Tecnica - Fugante Grigio

Perché l`isolamento conta

KNAUF INSULATION - Fibrac Insulation

Workshop on Lightweight Steel Drywall Constructions in

Il benessere a portata di mano!

SD_D_MW_Heralan it

Binario Monorail® Safeaccess

Scheda tecnica Thermoflex
