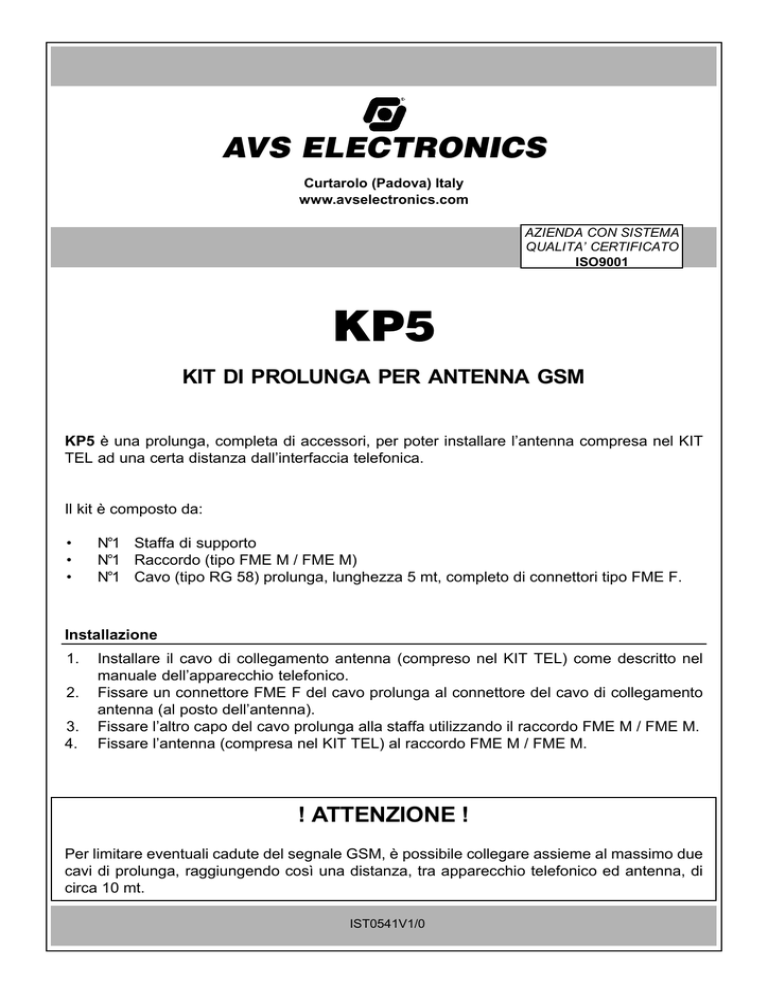

Kit prolunga per antenna ist0541V1.0

AVS
ELECTRONICS
Curtarolo (Padova) Italy
www.avselectronics.com
AZIENDA CON SISTEMA
QUALITA’ CERTIFICATO
ISO9001
KP5
KIT DI PROLUNGA PER ANTENNA GSM
KP5 è una prolunga, completa di accessori, per poter installare l’antenna compresa nel KIT
TEL ad una certa distanza dall’interfaccia telefonica.
Il kit è composto da:
•
•
•
N°1 Staffa di supporto
N°1 Raccordo (tipo FME M / FME M)
N°1 Cavo (tipo RG 58) prolunga, lunghezza 5 mt, completo di connettori tipo FME F.
Installazione
1.
2.
3.
4.
Installare il cavo di collegamento antenna (compreso nel KIT TEL) come descritto nel
manuale dell’apparecchio telefonico.
Fissare un connettore FME F del cavo prolunga al connettore del cavo di collegamento
antenna (al posto dell’antenna).
Fissare l’altro capo del cavo prolunga alla staffa utilizzando il raccordo FME M / FME M.
Fissare l’antenna (compresa nel KIT TEL) al raccordo FME M / FME M.
! ATTENZIONE !
Per limitare eventuali cadute del segnale GSM, è possibile collegare assieme al massimo due
cavi di prolunga, raggiungendo così una distanza, tra apparecchio telefonico ed antenna, di
circa 10 mt.
IST0541V1/0
