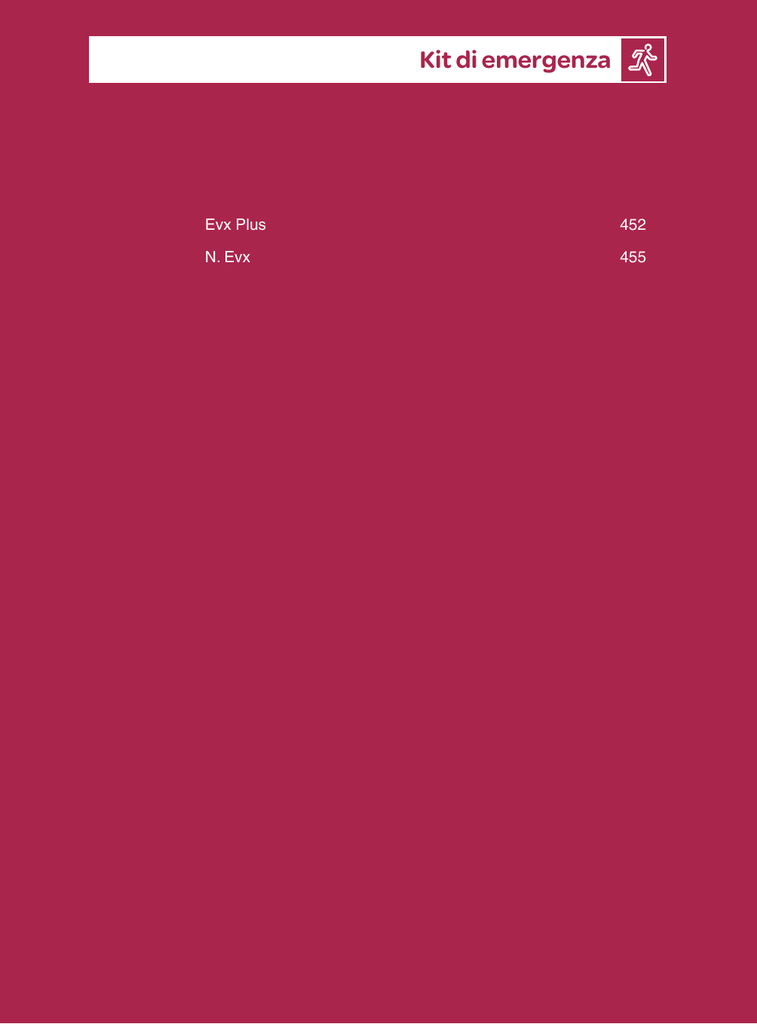

Kit di emergenza
Evx Plus 452
N. Evx 455
Funzione
Dispositivi, che inseriti in plafoniere con
tubo fluorescente, permettono di realizzare
un sistema autonomo di luce di emergenza
con intervento automatico.
KIT DI EMERGENZA
Evx Plus
Dimensioni
Plus 4L Plus 8L Plus 10L
D
A
D
A
157
157
B
32
32
32
C
140
140
140
157
D
40
40
40
E
165
210
332
F
35
39
39
dimensioni in mm
F
E
Per un impiego ottimale
I kit Evx Plus, compatti ed affidabili, sono predisposti per
accoppiamenti con reattori elettronici e tubi fluorescenti T5.
La gamma di kit permette di alimentare qualsiasi tubo fluorescente
lineare, compatto, circolare, T5 o 2D, con potenze comprese tra i
4W ed i 58W. NB: i kit di emergenza Evx possono alimentare solo
lampade fluorescenti con 4 piedini, non è possibile accendere tubi
compatti con starter incorporato. Per facilitare l’individuazione del
kit di emergenza più adatto si consiglia di controllare Tabella guida
rapida dei kit Evx a pag. 454.
452
Caratteristiche
•Conformi alla Norma CEI EN 61347-2-7;
•filo incandescente 750°C (IEC-695-2-1/
CEI 50-11);
•moduli di emergenza per uso universale;
•compatti e affidabili;
•particolarmente adatti per accoppiamenti con reattori elettronici e tubi fluorescenti
T8;
•custodia in materiale plastico
autoestinguente 94-V-2 (UL94);
•doppio isolamento;
•funzionamento permanente e non
permanente secondo il tipo di cablaggio
scelto;
•costruiti da due blocchi: circuito
elettronico e batterie ricaricabili al Ni-Cd;
•indicatore Led ad Alta Luminosità per il corretto funzionamento della ricarica;
•ricarica in 24h;
•modo riposo secondo le norme
CEI 60598-2-22;
•alimentazione 230V 50Hz;
•inibizione a distanza possibile con telecomando Teleur o Teleur Plus;
•inibizione permanente tramite interruttore.
Vantaggi
Cliente
Evx Plus permette di programmare
l’autonomia di funzionamento in 1h e 3h
tramite un piccolo selettore. Grazie alla
progettazione avanzata Evx Plus presenta
dimensioni compatte, adattandosi a tutte le
esigenze di istallazione.
Vantaggi
Installatore
Il sistema di accensione e l’innesco
ottimizzato assicurano lunga vita la tubo e
assenza di manutenzione. L’utilizzo di
accumulatori Ni-Cd per alta temperatura
permette almeno 4 anni di vita alle batterie.
Tra gli aspetti principali di questi kit di
emergenza sono le morsettiere ad innesto
rapido che permettono connessioni rapide
e sicure.
Massimo tubi in serie 2x8W
Evx Plus 4L per tubi fino a 36W lineari per 1 ora di autonomia
Modello
Batteria
EVX PLUS 4L
3,6V 2Ah Ni-Cd Lineari
Assorb.
(VA)
4,5
Dimensioni
Codice
circuito 157 x 40 x h32
OVA43089
accum. 165 x 35 x 39
Selezione per 1h di autonomia
• Autonomia: 8W=2h
• Flusso in emergenza: 8W=20% - 18W=10%
Modello
EVX PLUS 8L
• Flusso in emergenza: 8W=20%
Evx Plus 8L per tubi fino a 58W lineari per 1 ora di autonomia
Batteria
Assorb.
(VA)
5,5
Dimensioni
Codice
OVA43090
• Autonomia: 18W=2h - 36W=1h30 - 58W=1h
• Autonomia: 18W=3h30 - 36W=3h
• Flusso in emergenza: 18W=15% - 36W=10% - 58W=8% • Flusso in emergenza: 18W=8% - 36W=5%
Modello
EVX PLUS 10L
Evx Plus 10L per tubi fino a 58W lineari per 3 ore di autonomia
Batteria
Assorb.
(VA)
6,5
Dimensioni
Codice
OVA43091
accum. 332 x 39 x 34
• Autonomia: 18W=2h - 36W=1h - 58W=1h
• Autonomia: 18W=4h - 36W=3h - 58W=3h
• Flusso in emergenza: 18W=30% - 36W=25% - 58W=15 % • Flusso in emergenza: 18W=12% - 36W=10% - 58W=7%
453
KIT DI EMERGENZA
accum. 210 x 39 x 34
Evx Plus
Guida Rapida del Kit Evx Plus
KIT DI EMERGENZA
Tubi Lineari
Attacco
Autonomia Minima 1h
Autonomia Minima 3h
4W - 6W
8W
G5
13W
18W
36W
58W
G5
G13
G13
G13
OVA43089 - Evx PLUS 4L
14W – 21W – 24W
Tubi T5
G5
28W - T5
G5
35W - T5
39W - T5
G5
49W - 54W
Tubi T5
G5
Tubi Circolari
Attacco
Autonomia Minima 1h
Autonomia Minima 3h
22W - 32W
G10q
40W
G10q
Tubi Compatti
Attacco
Autonomia Minima 1h
Autonomia Minima 3h
5W - 7W - 9W – 11W
2G7
18W - 24W - 36W
2G11
55W
13W - 18W - 26W
2G11
G24q
32W - 42W
G24q
(no 11W)
N.B: I kit di emergenza Evx possono alimentare solo lampade fluorescenti con 4 piedini, non è possibile
accendere tubi compatti con starter incorporato.
Per maggiori informazioni contattare la nostra organizzazione commerciale.
454
Dimensioni
D
A
D
C
2A 2L/4LE
4A 4L/8LE 10LE
A 157
157
157
157
B 32
32
32
32
32
C 140
140
140
140
180
197
D 40
40
40
40
40
E 165
210
332
200
320
F 35
39
39
39
39
F dimensioni in mm
E
5L ACT 6L ACT 8L ACT 10L ACT
A
197
197
197
B
32
32
32
32
C
180
180
180
180
197
D
40
40
40
40
E
200
320
320
475
F
39
39
39
39
dimensioni in mm
Per un impiego ottimale
I kit N.Evx, compatti ed affidabili, sono predisposti per
accoppiamenti con reattori elettronici e tubi fluorescenti T5.
La gamma di kit permette di alimentare qualsiasi tubo fluorescente
lineare, compatto, circolare, T5 o 2D, con potenze comprese tra i
4W ed i 58W. NB: i kit di emergenza Evx possono alimentare solo
lampade fluorescenti con 4 piedini, non è possibile accendere tubi
compatti con starter incorporato. Per facilitare l’individuazione del
kit di emergenza più adatto si consiglia di controllare Tabella guida
rapida dei kit Evx a pag. 454.
Vantaggi
Cliente
N. Evx è disponibile nelle versioni Standard e Activa; N.Evx
permette di effettuare automaticamente tutti i controlli di
funzionalità ed autonomia aumentando in modo considerevole il
livello di sicurezza dell’impianto. I kit N.Evx sono compatibili con
una vasta gamma di tubi fluorescenti lineari.
Caratteristiche
•Moduli di emergenza per tubi fluoerescenti
fino a 58 W;
•versioni standard, Activa e per Sistemi Dardo;
•custodia in materiale plastico
autoestinguente 94 V-2 (UL 94);
•doppio isolamento;
•conformi alla Norma CEI EN 61347-2-7;
•filo incandescente 750° C (IEC-695-2-1/
CEI 50-11);
•applicazione in corpi illuminanti esistenti
con tubi fluorescenti;
•funzionamento permanente
e non permanente;
•costituito da due blocchi: circuito
elettronico e batterie ricaricabili al Ni-Cd
(L=Lineare - A=Affiancate);
•modo di riposo secondo le norme
CEI 60598-2-22;
•alimentazione 230 V 50 Hz.
N. Evx Standard
•Indicatore LED presenza rete;
•modello predisposto per l’illuminazione
permanente (S.A.) collegando la lampada
e il relativo reattore alla morsettiera
dell’Evx. Il tubo fluoerescente rimarrà così
permanentemente acceso sia in presenza
rete che in emergenza senza nessuna
interruzione del flusso luminoso.
Possibilità di mantenere le 2 linee
di alimentazione da rete separate
•Inibizione a distanza possibile con l’uso
del telecomando Teleur o Teleur Plus;
•inibizione permanente tramite interruttore.
N. Evx Activa
N. Evx Activa è in grado di effettuare
automaticamente tutti i controlli di
funzionalità ed autonomia:
•ogni 7 giorni verifica il funzionamento
del tubo e del circuito;
•ogni 3 mesi verifica l’autonomia delle batterie.
Nel caso di impianto con più N. Evx è
possibile sfasare tra i vari kit l’inizio dei test
di autonomia mediante la suddivisione in
Gruppo A o Gruppo B.
Il LED multicolore visualizzerà il risultato dei
tests:
•Verde=ok;
•Rosso lampeggiante=guasto.
Alla prima installazione e ad ogni cambio di
batteria viene effettuato l’autocheck
intelligente. Con il telecomando opzionale
modello Teleur, lo stesso usato per
l’inibizione, è possibile:
•sincronizzare i test;
•eseguire un test funzionale;
•disattivare i test.
455
KIT DI EMERGENZA
Funzione
Dispositivi, che inseriti in plafoniere
con tubo fluorescente, permettono
di realizzare un sistema autonomo di luce
di emergenza con intervento automatico.
N. Evx
Compatibilità diretta con i reattori elettronici
•Indicatore LED per corretto funzionamento della ricarica e
segnalazione malfunzionamenti;
•funzionamento permanente o non permanente secondo il tipo
di cablaggio scelto;
•nel funzionamento permanente è possibile mantenere le 2 linee
di alimentazione da rete separate;
•inibizione a distanza possibile con l’uso del telecomando Teleur;
•inibizione permanente tramite interruttore;
•ricarica completa in 12 h (mod. autonomia = 1 h);
•morsettiera ad innesto rapido;
•dispositivo di autodiagnosi integrato.
Modello
KIT DI EMERGENZA
N.Evx R2A
N.Evx R2L
Vantaggi
Installatore
Il sistema di accensione e l’innesco
ottimizzato assicurano lunga vita la tubo e
assenza di manutenzione. L’utilizzo di
accumulatori Ni-Cd per alta temperatura
permette almeno 4 anni di vita alle batterie.
Tra gli aspetti principali di questi kit di
emergenza sono le morsettiere ad innesto
rapido che permettono connessioni rapide
e sicure.
N. Evx Standard
N.EvxR2L/R2A per tubi fluorescenti fino a 18W lineari
Batteria
3,6V 2,0Ah Ni-Cd
3,6V 2,0Ah Ni-Cd
Assorb.
(VA)
5
5
Dimensioni
Codice
OVA43066
accum. 45 x 75 x 28
accum. 145 x 35 x 39
OVA43061
Modello
N.Evx R4A
N.Evx R4L/R4A per tubi fluorescenti fino a 36W lineari
Batteria
3,6V 4Ah Ni-Cd
Assorb.
(VA)
5
Dimensioni
Codice
OVA43067
accum. 210 x 39 x 34
N.Evx R4L
3,6V 4Ah Ni-Cd
5
OVA43062
accum. 210 x 39 x 34
• Autonomia: 18W=2h - 36W=1h
Modello
N.Evx R4LE
N.Evx R4LE per tubi fluorescenti fino a 36W lineari
Batteria
3,6V 2Ah Ni-Cd
Assorb.
(VA)
4,5
Dimensioni
Codice
OVA43063
accum. 145 x 35 x 39
• Autonomia: 18W=1h 30’ - 36W=1h
Modello
N.Evx R8LE
Batteria
3,6V 4Ah Ni-Cd
Assorb.
(VA)
7
Dimensioni
Codice
OVA43064
accum. 210 x 39 x 34
Modello
N.Evx R10LE
Batteria
6V 4Ah Ni-Cd
Assorb.
(VA)
5
Dimensioni
Codice
circuito 197 x 40 h32
OVA43065
accum. 330 x 39 x 34
456
N. Evx Activa
N.Evx R5L ACT per tubi fluorescenti fino a 36W lineari
Modello
Batteria
N.Evx R5L Act
3,6V 4Ah Ni-Cd
Assorb.
(VA)
6
Dimensioni
Codice
OVA43073
accum. 210 x 39 x 34
Modello
Batteria
N.Evx R6L Act
6V 4Ah Ni-Cd
Assorb.
(VA)
6
Dimensioni
Codice
OVA43074
accum. 330 x 39 x 34
• Autonomia: 18W=4h - 36W=3h
Modello
Batteria
N.Evx R8L Act
6V 4Ah Ni-Cd
Assorb.
(VA)
10
Dimensioni
Codice
OVA43075
accum. 330 x 39 x 34
• Autonomia: 18W=2h - 36W=1h 30’ - 58W=1h
• Flusso in emergenza: 18W=25% - 36W=20% - 58W=15%
Modello
Batteria
N.Evx R10L Act
6V 7Ah Ni-Cd
Assorb.
(VA)
8
Dimensioni
Codice
OVA43076
accum. 485 x 39 x 34
• Autonomia: 18W=5h - 36W=3h 30’ - 58W=3h
• Flusso in emergenza: 18W=23% - 36W=18% - 58W=15%
N. Evx Standard
Tubi Lineari
Attacco
Autonomia Minima 1h
Autonomia Minima 3h
4W - 6W - 8W - 13W
18W
G5
G13
OVA43065 - N. Evx R10LE
36W
G13
58W
14W - 21W - 24W
G13
G5
28W
G5
35W
G5
39W
G5
49W
54W
G5
G5
OVA43066 - N. Evx R2A
OVA43061 - N. Evx R2L
457
KIT DI EMERGENZA
KIT DI EMERGENZA
Tubi Circolari
22W - 32W
Attacco
G10q
40W
G10q
Tubi compatti
5W - 7W
Attacco
2G7
18W - 24W
2G11
36W
55W
13W
2G11
2G11
G24q
18W - 26W
G24q
32W
Gx24q
Tubi lineari
4W - 6W - 8W
13W - 18W
36W
Attacco
G5
G13
G13
58W
14W - 21W - 24W
Tubi T5
28W - 39W - 54W
G13
G5
Tubi circolari
22W - 32W
Attacco
G10q
40W
G10q
Tubi compatti
5W - 7W
9W - 11W
18W - 24W - 36W
Attacco
2G7
55W
13W - 18W
26W - 32W
2G11
G24q
Autonomia Minima 1h
Autonomia Minima 3h
Autonomia Minima 1h
Autonomia Minima 3h
Autonomia Minima 1h
OVA43073 - N. Evx R5L Act
Autonomia Minima 3h
Autonomia Minima 1h
Autonomia Minima 3h
Autonomia Minima 1h
Autonomia Minima 3h
N. Evx Activa
458
G5
2G11

Kit di emergenza - Schneider Electric

Transcript

Documenti analoghi

Ritaglio Stampa http://energia-plus.it/patheon-italia-sceglie

BP550 PLUS

EM490UK_Keep Cool Cover Leaflet_UK(lo)

LEDview Plus

PowerGrip W PowerGrip W Plus

Link portale demo ScuolaNext Plus: http://www.secured

Scarica la scheda

Micromix Spa - Granulati e premiscelati per l`industria e l`edilizia

agenda - Agenzia Nazionale Giovani
